Настройка зажигания, проверка катушки и свечей на авто с двигателями змз-405, 406 и 409

Катушка и модуль зажигания УАЗ Патриот . Новые и б/у катушки зажигания UAZ Patriot . Подбор по цене

Катушка зажигания УАЗ Патриот бывает в виде катушки или модуля зажигания. Катушка зажигания UAZ Patriot продается либо отдельно на каждый цилиндр, либо полный модуль зажигания на все цилиндры. Для точного определения, подскажите нашим менеджерам вин-код авто и они подберут то что нужно.

Цена на катушку и модуль зажигания УАЗ Патриот зависит от типа катушки и производителя. До покупки катушки зажигания UAZ Patriot произведите диагностику. Определить самостоятельно что именно вышло из строя — катушка зажигания, модуль зажигания, свечи или высоковольтные провода — самому, довольно затруднительно. Неправильно поставленный диагноз соседом Васей, мало того что не решит проблему, так еще и приведет к дополнительным тратам.

Катушку зажигания б/у, обычно приобретают для проверки, что бы не менять сразу все. Если одна катушка вышла из строя, мы рекомендуем заменить все катушки т.к. высока вероятность того, что скоро будут выходить из строя все остальные. Если конечно катушка не получила механические повреждения.

Цена катушки зажигания:

от 1500 руб.
от 2700 руб.

Хотите купить катушку зажигания с выгодой до 25%?Звоните или пишите нам прямо сейчас!

с 20.00 до 10.00

или отправьте нам заявку на:

Whatsapp: +7 (911) 766-42-33 (только чат! С 10 до 20 часов, вскр. — выходной) Viber: +7 (911) 766-42-33 (только чат! С 10 до 20 часов, вскр. — выходной)

Цена катушки зажигания зависит от типа, новая она или б/у, состояния б/у (степень износа, повреждения и т.п.), фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Производители катушек: 1. Bremi (Германия) 2. Huco (Германия) 3. ERA (Италия) 4. NGK (Япония) 5. Bosch (Германия)

Срок службы катушки зажигания в среднем от 30 до 60 тыс. км. пробега. Но в условиях нашего климата, он может быть существенно сокращен.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

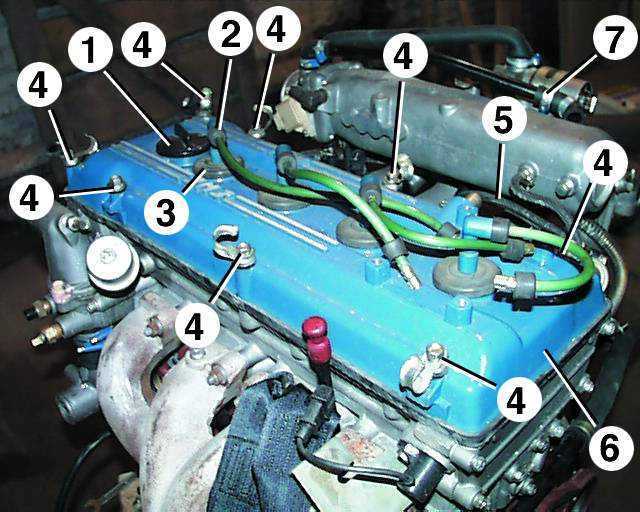

1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Читать дальше: Багги из ваз 2108 чертежи

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

В системе зажигания инжекторного двигателя ЗМЗ-409.10 Евро-2 применяются две двухвыводные катушки зажигания 3012.3705 установленные на крышке головки блока цилиндров. Катушка зажигания предназначена для формирования высоковольтного напряжения с целью воспламенения топливо-воздушной смеси в цилиндрах двигателя. В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.

Катушка зажигания представляет собой высоковольтный импульсный трансформатор с замкнутым магнитопроводом, вторичная и первичная обмотка которого электрически не связаны между собой. По конструкции катушка сухая, то есть не маслонаполненная, и имеет: магнитопровод с обмоткой, два штекера для подключения низковольтных цепей электропитания и управления, два изолированных гнезда для подключения высоковольтных проводов.

Электропитание бортовой сети на катушку зажигания подается от замка зажигания. Накопление энергии заряда в катушке производится путем кратковременного формирования импульса тока через ее первичную низковольтную обмотку.

В момент прерывания импульса тока катушка трансформирует энергию во вторичную высоковольтную обмотку, которая через высоковольтные провода подается на свечи зажигания, вызывая искровой разряд в цилиндрах двигателя. Время накопления заряда в катушке зажигания регулируется блоком управления в зависимости от напряжения бортовой сети и режима работы двигателя.

Управление током в первичных обмотках катушек зажигания осуществляет блок управления двигателем, получающий информацию от датчиков. Датчик положения коленчатого вала подает в блок управления опорный сигнал, на основе которого он рассчитывает последовательность срабатывания катушек.

Для точного управления зажиганием блок использует следующую информацию : частота вращения и положение коленчатого вала, нагрузка двигателя на основе массового расхода воздуха, температура охлаждающей жидкости и наличие детонации.

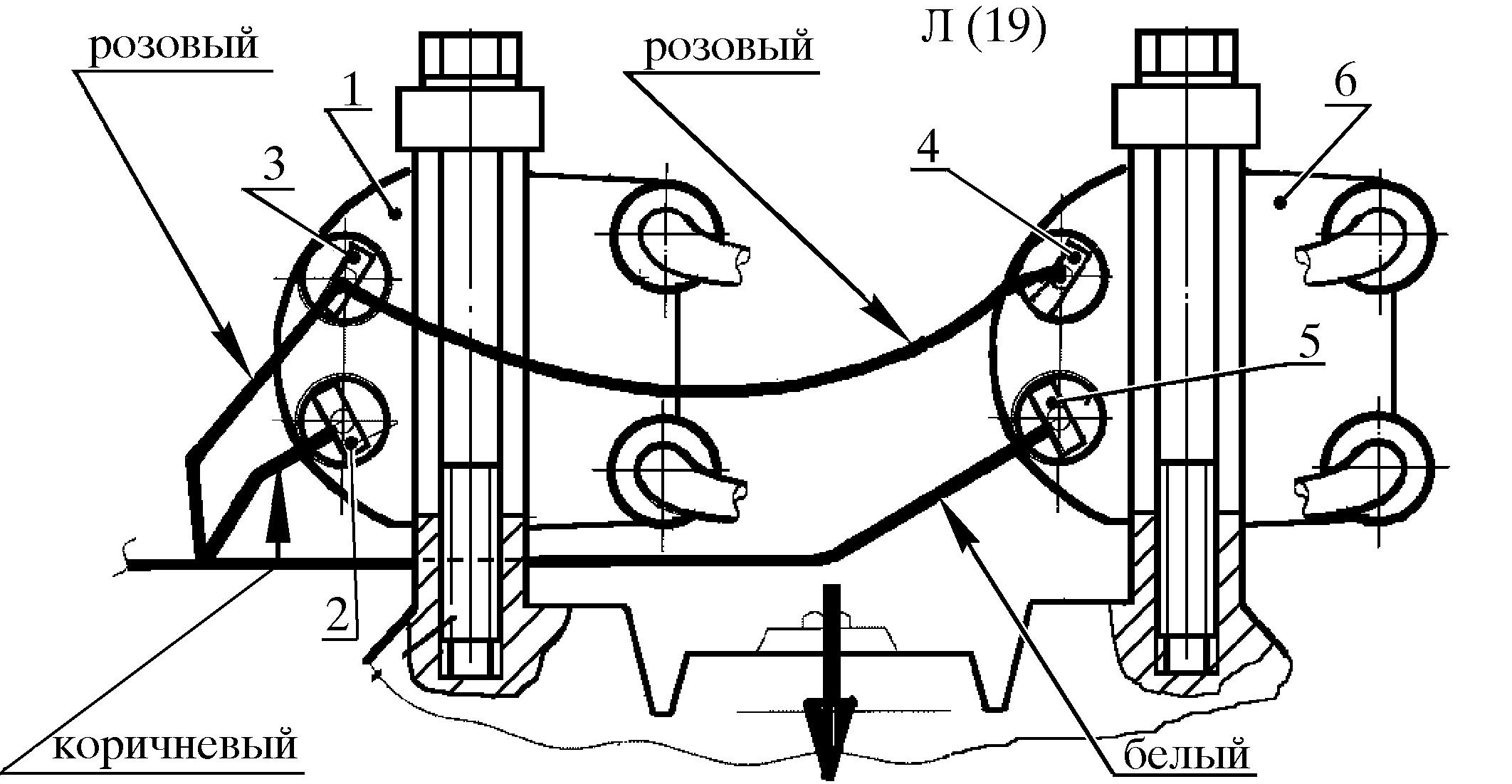

Подключение низковольтных обмоток катушек к жгуту проводов производится одиночными гнездовыми муфтами, а высоковольтные провода подключаются ко вторичным обмоткам катушек через специальные изолированные гнезда.

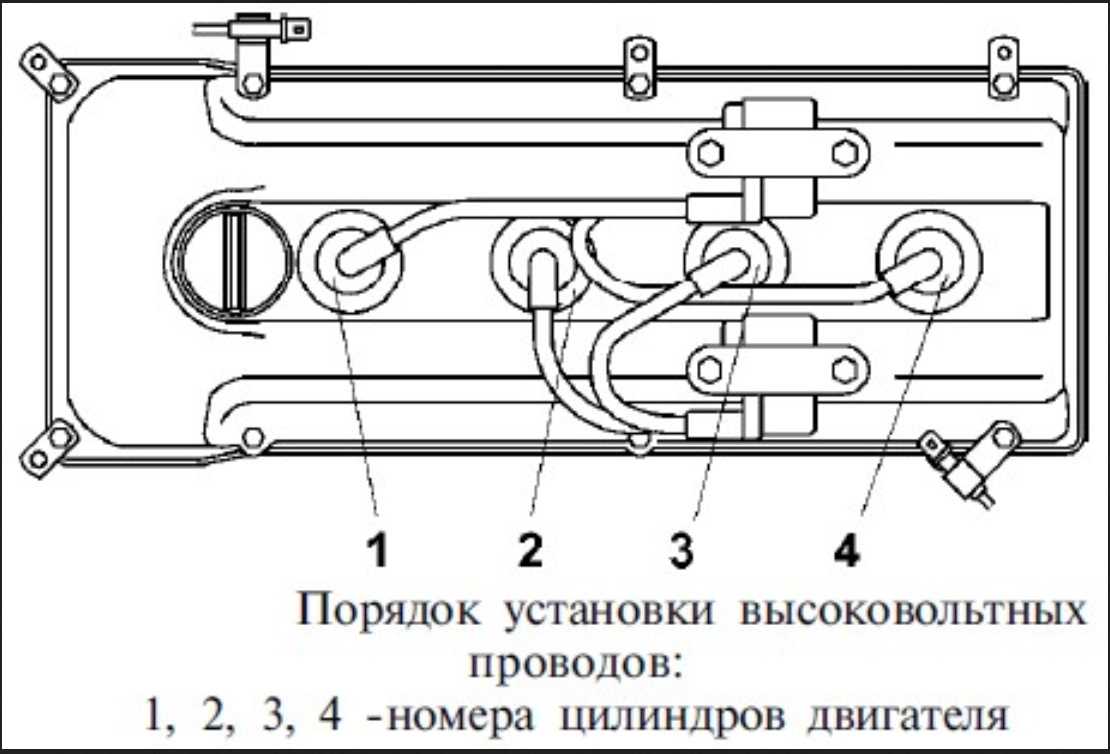

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Проверка катушек зажигания 3012.3705.

Внешние проявления неисправностей катушек зажигания 3012.3705, соответствующие им коды ошибок системы самодиагностики блока управления двигателем, и методика проверки исправности катушек, рассмотрены в следующем материале.

Тема статьи – индивидуальная катушка зажигания змз 409, 405. Данные запчасти идут на двигатели змз 405 и 409, с нормами Е-3, Е-4, Е-5. Из виденных мной катушек преобладает производитель Bosch, есть корейские изделия, неплохие по качеству русские ну и конечно подделки всех видов и цветов.

Системные неисправности

Основными причинами выхода из строя катушек являются замыкания обмоток или перегревы. Это может быть обусловлено несколькими моментами: • на свечах зазоры между контактами превышают допустимые нормы; • установлены высоковольтные провода с зазорами; • используются нештатные кабели без распределенного сопротивления, ограничивающего ток; • сильное загрязнение, замасливание или переувлажнение. Неполадки в работе катушек, как правило, появляются после выработки назначенного ресурса через 150–200 тысяч км или более 7 лет интенсивной эксплуатации. Неисправности легко определить по следующим признакам: • «троение» — пропуски искрообразования в одном и более цилиндрах; • «дорожки пробоя» хорошо видны на корпусе катушки в процессе запуска в темноте; • трещины или сколы на поверхности диэлектрической крышки; • перегрев катушки; • подгорание на резиновых наконечниках высоковольтных кабелей. На автомобилях, укомплектованных двигателями ЗМЗ-409.10, неполадки катушек фиксируются по высвечиванию Chek Enerine и соответствующим кодам: 091–094, 231–234, 241–244, 0300–0304, 0351, 0352, 2301 или 2303. Проверка кодов ошибок • Высвечивание кодов 091-094: Для проверки работоспособности катушки при высвечивании 091-094 необходимо выключить зажигание, а затем отсоединить кабели вышедшего из строя устройства. После этого включите зажигание, сбросьте коды и через 1–2 минуты проверьте высвечивание ошибок. Если они снова появляются, следовательно, неполадки в проводах или в блоке управления. Когда высвечиваются 231–234, значит — проблемы с катушкой, возможно, замыкание на корпус. • Высвечивание кодов 241–244: При высвечивании 241–244 отключите зажигание и отсоедините кабели соответствующей катушки. После включения зажигания сбросьте коды и через 1–2 минуты проверьте ошибки. Повторное появление 241–244 указывает на неполадки с проводами или блоком управления. Высвечивание 231–234 свидетельствует о КЗ на корпус катушки. Экспресс-проверка исправности катушек Экспресс-проверка исправности катушек выполняется без предварительного демонтажа. Снимите со свечи наконечник и подключите к нему работоспособную свечу. Прижав ее корпус к массе, запустите двигатель. Появление искр свидетельствует об исправности катушки.

Затроил мотор. Свечи, провода менял, всё в норме. Нет искры на первом цилиндре(нижний вывод катушки 1-4 цилиндров). В итоге уперлись мы в катушку. Дальше в мозги лезть не стал, почти наверняка это катушка.

Ошибки двигатель по началу не выдавал, под конец(200 км с рыбалки доехали) в городе немого поморгал лампочкой.

Как проверить что это именно катушка крякнула? Есть варианты?(например прозвонить как-то)

ЗЫ:Сдохла сама по себе, тихонько, на трассе.

Bragus

Посмотреть профиль

Отправить личное сообщение для Bragus

Найти ещё сообщения от Bragus

Какие свечи стоят с завода

Свечи змз 405, 409 с завода идут чешского производства, бренд Brisk. Не буду далее упоминать всуе данного производителя, скажу только одно. За всю мою «моторную практику», я никогда не мог поставить данным свечам ничего выше «тройки», по школьной системе оценок. Поясню. Когда двигатель «никакой», то есть как ЗМЗ вышедший с конвейера, данные свечи свое пребывание худо бедно отрабатывают. Но когда речь заходит о чем-то более серьезном: повышение степени сжатия, работа на газу, форсирование – начинаются проблемы. Неравномерная работа двигателя, пропуски зажигания итд. Посему, вариант менять заводские свечи, на такие же новые не рассматривается в принципе.

Причины неисправности катушек зажигания

• Внутренние короткие замыкания. Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления.
• Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
• Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
• Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.

Катушка зажигания змз 409, 405, установка

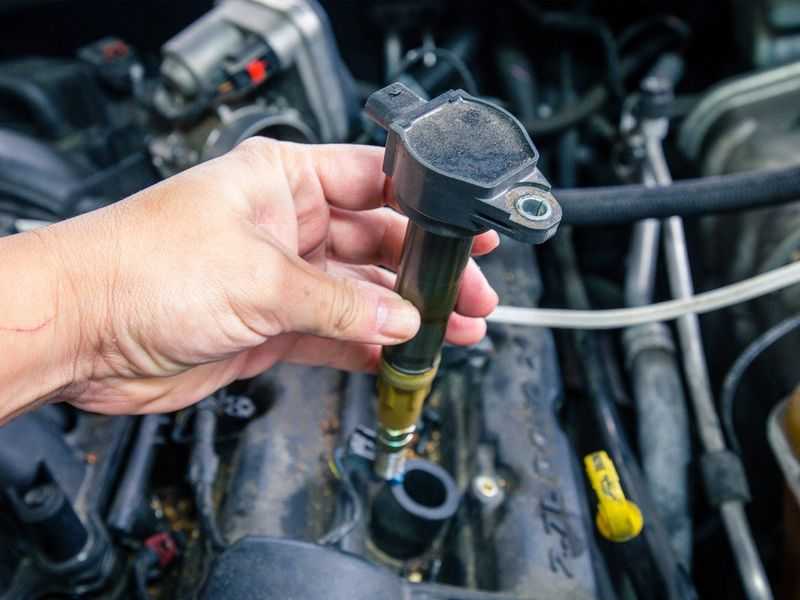

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.

Способы проверки катушки зажигания

Визуальный осмотр

Вышедшую из строя катушку зажигания часто можно определить по внешним признакам в результате простого визуального осмотра и сопоставления с исправной катушкой зажигания. О выходе катушки зажигания из строя могут свидетельствовать повреждения корпуса катушки, следы плавления, исходящий от катушки запах гари. Такие катушки зажигания подлежат замене.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку зажигания с другого цилиндра — самый простой способ проверить ее работоспособность. Когда вы подозреваете, что катушка зажигания на одном цилиндре не работает совсем или дает пропуски зажигания, замените ее на катушку зажигания с другого цилиндра. Если катушка зажигания действительно неисправно проблемы перейдут с одного цилиндра на другой. Если же проблема не переместилась с одного цилиндра на другой, могут быть неисправны свеча зажигания, форсунка, модуль зажигания, разъем катушки или ее провод.

Метод проверки «на искру»

Для проверки катушки зажигания методом «на искру» выполните следующие действия:

Снимите индивидуальную катушку зажигания или свечной наконечник со свечи и и подсоедините к заранее подготовленной заведомо рабочей свече зажигания. Если у вас нет запасной рабочей свечи зажигания, выверните свечу из двигателя с помощью свечного ключа.
Наденьте на свечу индивидуальную катушку зажигания или свечной наконечник
Держите свечу плоскогубцами, так тобы ее основание касалось массы (любой части кузова или поверхности блока цилиндров)
Попросите помощника прокрутить двигатель стартером
При исправной катушке зажигания между электродами свечи должна появится искра

Обратите внимание на цвет искры, нормальная искра имеет ярко-фиолетовый оттенок. Если искры нет совсем, она слабая или имеет желтый цвет, катушка зажигания неисправна.

При проверки катушки зажигания методом на «искру» следует понимать что отсутствие искры между электродами может объяснятся не только неисправностью катушки зажигания, но и другими причинами.

Проверка сопротивления изоляции

Основным методом проверки работоспособности катушки зажигания является измерение сопротивления первичной и вторичной обмоток с помощью мультиметра.

Для измерения катушку лучше демонтировать с автомобиля. Перед началом измерения следует убедиться в исправности мультиметра, для этого нужно замкнуть щупы между собой, на экране должен появиться 0.

Для измерения сопротивления обмоток катушки зажигания нужно знать, где расположены выводы первичной и вторичной обмотки катушки. Найти эту информацию можно в руководстве по ремонту вашего автомобиля или в интернете.

Для измерения сопротивления первичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 Ом и подсоединяют щупы мультиметра в выводам первичной обмотки (обычно это выводы 1 и 3). Полярность подключения при измерении сопротивления первичной обмотки значения не имеет. Сопротивление первичной обмотки должно находится в пределах 0,5…3,5 Ом.

Для измерения сопротивления вторичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 кОм и подсоединяют щупы мультиметра в выводам вторичной обмотки (обычно это вывод 2 и вывод высокого напряжения идущий на свечу). При измерении сопротивления вторичной обмотки катушки зажигания следует учитывать полярность: черный щуп мультиметра к выводу 2, красный щуп мультиметра к высоковольтному выводу на свечу. В зависимости от конструкции катушки сопротивление вторичной обмотки должно находится в пределах 3…19 кОм или 300…400 кОм.

Сопротивление вторичной обмотки катушки зажигания сильно зависит от температуры катушки, горячая катушка имеет меньшее сопротивление, по мере остывания катушки ее сопротивление растет.

Нулевое сопротивление обмотки или сопротивление обмотки меньше нормального свидетельствует о повреждении изоляции и о коротком замыкании между витками. Значение сопротивления обмотки больше нормального свидетельствует об отсутствии нормального контакта или об обрыве провода в обмотке.

Для проверки лучше прозвонить все катушки зажигания и сравнить значение сопротивления у разных катушек. Если все катушки одного производителя и сопротивление обмоток одной из катушек сильно отличается от остальных, проблема скорее всего в ней.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Выбор свечей зажигания для двигателя УАЗ Патриот ЗМЗ 409

С завода УАЗ Патриот с 409 двигателем комплектуется свечами Brisk dr17yc, они без проблем отходят 20000 км, но лишь при условии, что бензин должен быть качественным. Найти качественный бензин сейчас тяжело, какой бы «брендовой» АЗС не была, практически на любой из них его разбавляют различными присадками или посторонними жидкостями. Если свечи вышли из строя раньше положенного, возможно вашей вины тут нет, но менять их все равно придется.

Бензин — важен!

Но, помимо этого, крайне важно заливать бензин с правильным октановым числом — для ЗМЗ 409 это число составляет 92. При использовании другого бензина свечи будут выгорать, возможно появление детонации

Каждый вид бензина подразделяется на классы, их всего четыре. Для того, чтобы лишний раз не заниматься поиском свечей зажигания на УАЗ Патриот, всегда заливайте 92 бензин с классом 4 или 5. В топливе класса 5 самое минимальное содержание серы — всего 10мг/кг.

Устройство

• тягу (мощность);
• топливную экономичность;
• стабильный пуск двигателя, особенно в холодное время года.

Как уже было сказано ранее, свечей на УАЗ Патриот с 409 двигателем очень много в продаже, и с «наскоку» не сразу понятно, какие из них выбрать. Ведь не все из них качественные. И тут дело даже не в марке, а в особенностях конструкции. Дело в том, что свечи бывают нескольких видов, все они отличаются по стоимости:

Лучшими показателями обладают свечи из сплавов иридия и платины. Они стоят не дешево, но должны отходить 60–70 тыс. км. Кроме всего прочего, на долговечность работы свечи влияет форма электрода и их количество. В этом плане оптимальным вариантом будут так называемые плазменно-форкамерные свечи, у которых роль бокового электрода выполняет непосредственно корпус изделия, поэтому не нужно будет регулировать зазор.

Параметры

Для того, чтобы правильно подобрать свечи зажигания, нужно учитывать еще целый ряд параметров:

• шаг и длина резьбы;
• зазор между электродами;
• калильное число;
• общую длину изделия;
• наличие встроенного резистора для подавления помех.

Поэтому, для УАЗ Патриота нужно подобрать свечи со следующими параметрами:

• резьба должна быть М14х1,25 c длиной не менее 19 мм, изделие должно иметь грани под ключ-шестигранник на 16 или 21 мм;
• зазор для создания искры должен варьироваться 0,7-0,85 мм, в крайних случаях допускается зазор до 1 мм;
• калильное число 17;
• есть встроенный резистор.

Примеры

Вот конкретные модели свечей, которые гарантированно подходят на УАЗ Патриот с мотором ЗМЗ 409: BRISK DR17YC (заводские), АУ17ДВРМ, NGK BKR5E, BOSCH PLATINUM PLUS FR7DPX, DENSO IRIDIUM IQ, NGK BCPR5ES, Bosch FR8DC+.

Если судить по отзывам, АУ17ДВРМ производства г. Энгельс работают ничуть не хуже, чем BOSCH PLATINUM и DENSO IRIDIUM. И это при том, что их стоимость около 70 руб. за штуку! Но вот в плане долговечности они проигрывают, их ресурс составляет 10–15 тыс. У BRISK DR17YC качество приблизительно на таком же уровне. Это лучшие модели из недорогих. Еще хвалят Bosch FR8DC+, которые производят в г. Энгельс, как и АУ17ДВРМ.

А вот DENSO IRIDIUM IQ, как ни странно, нравятся далеко не всем. Судя по отзывам, после 3000 об. мотор не едет, «тупит», хотя тяга на низах и холостой ход очень хороши. У BOSCH PLATINUM тоже неоднозначная репутация среди владельцев Патриота, есть жалобы на неустойчивый холостой ход и затрудненный запуск мотора после определенного пробега. По поводу брисков и нжк каких-то нареканий нет.

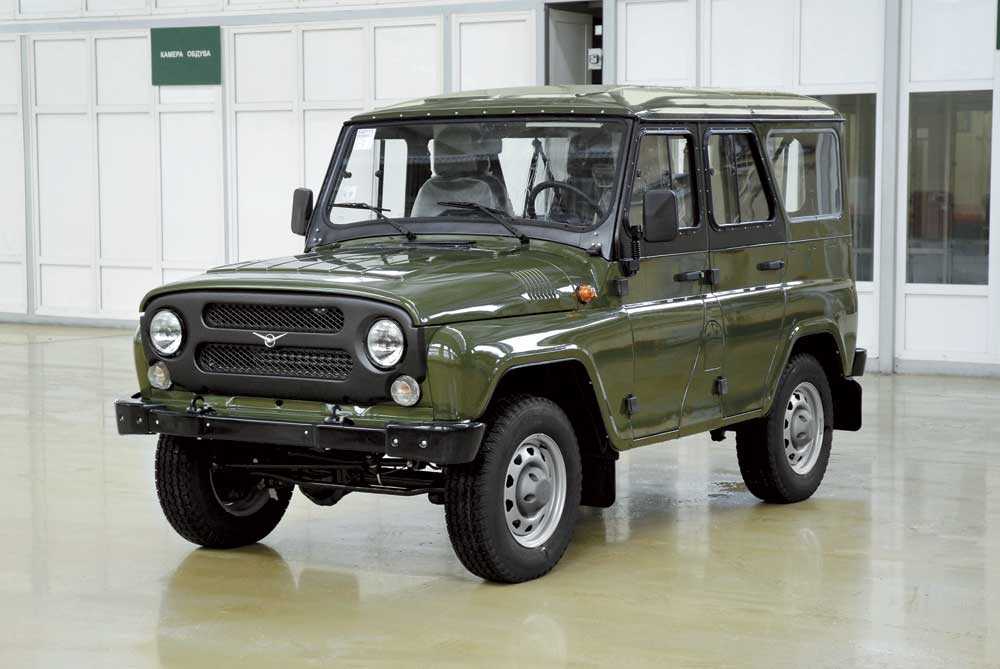

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Цена на УАЗ 469 для армии была самой низкой благодаря большим заказам

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Проводка УАЗ 469: схема электрооборудования на УАЗ-3151

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Черно-белая схема электропроводки УАЗ Патриот

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

• Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
• Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
• Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
• Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
• Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
• В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Шаг 3

Прикоснитесь к красному проводу на омметре к соединению свечи зажигания и дотроньтесь до черного провода до якоря на катушке зажигания.

Изображение предоставлено: Bryan Trandem

Положить катушку зажигания на рабочую поверхность. Установите диск на омметре или мультиметре на 20 кОм. Вставьте положительный провод омметра в концевую розетку или металлический обруч на проводе свечи зажигания. Положите отрицательный провод тестера на металлическую часть якоря катушки зажигания. Наблюдая за дисплеем измерителя, поцарапайте оба провода вокруг, чтобы убедиться, что вы делаете хороший металлический контакт.

Шаг 1

Снимите кожух (внешний корпус) со стороны двигателя, ослабив все винты или болты, удерживающие его на месте.Для многих газонокосилок этого будет достаточно, чтобы открыть маховик и катушку зажигания; с другими косилками вам может потребоваться снять некоторые другие щиты или детали, прежде чем вы увидите катушку. Это будет деталь, установленная рядом с маховиком двигателя, и она будет иметь изолированный провод, ведущий к верхней части свечи зажигания, установленной в блоке двигателя.

Омметр или мультиметр. это электрический инструмент для проверки, который позволит вам проверить исправность катушки зажигания.

Изображение предоставлено: Bryan Trandem

Проблема

На большинстве двигателей, где стоят индивидуальные катушки, эта запчасть является достаточно долгоиграющей. Но, на УАЗе и Газели, как всегда есть, НО. На двигателях и прошивках других машин, которые мне встречались, работает следующий алгоритм. Допустим начинает умирать свеча и появляются пропуски зажигания. Как только мозги получают множественный сигнал об этом, они включают «чек энджин», а потом если данная ошибка не пропадает, отключают катушку. На наших двигателях и некоторых прошивках ЭБУ, в случае пропусков, катушка зажигания змз 409, 405 не отключается. Далее следует «поломка» катушки и ее выход из строя. Причина как правило, просто перегрев, поскольку энергию девать некуда.

Часто задаваемые вопросы о проверке зажигания УАЗ Патриот

В этом разделе мы собрали некоторые из наиболее часто задаваемых вопросов о проверке зажигания УАЗ Патриот. Если у вас возникли трудности или вы сомневаетесь в правильности выполнения процедуры, ознакомьтесь с этим разделом, возможно, здесь вы найдете ответ на ваш вопрос.

• Какую оснастку нужно использовать для проверки зажигания УАЗ Патриот?

Для проверки зажигания УАЗ Патриот необходим специальный прибор — датчик мультивспышки или индуктивный датчик зажигания. Этот инструмент позволяет точно определить наличие и работу искры на свечах зажигания.

Как правильно подключить датчик мультивспышки к системе зажигания УАЗ Патриот?

Для подключения датчика мультивспышки к системе зажигания УАЗ Патриот нужно найти соответствующий разъем и установить прибор в соответствии с инструкцией производителя. Обычно разъем расположен на катушке зажигания или в непосредственной близости от нее.

Как узнать, рабочая ли катушка зажигания на УАЗ Патриот?

Для проверки работоспособности катушки зажигания на УАЗ Патриот необходимо измерить сопротивление ее катушек. Обычно, для катушек зажигания установлены определенные допустимые значения сопротивления. Если измеренное сопротивление некорректно, это может указывать на неисправность катушки зажигания.

Как определить причину отсутствия искры на свечах зажигания УАЗ Патриот?

Если на свечах зажигания УАЗ Патриот отсутствует искра, возможны несколько причин: неисправная катушка зажигания, неисправная центральная проводка или подключение, неисправные свечи зажигания. Для определения конкретной причины необходимо провести диагностику каждого из этих элементов системы зажигания.

Что делать, если зажигание на УАЗ Патриот не работает после проверки?

Если после выполнения проверки зажигания УАЗ Патриот проблема с зажиганием осталась, рекомендуется обратиться к квалифицированному автомеханику или в автосервис. Специалисты смогут провести более детальную диагностику и выявить причину неисправности для проведения ремонта.

Проверка зажигания на УАЗ Патриот является важной процедурой, которая помогает выявить возможные проблемы в работе двигателя.
Проверку зажигания рекомендуется проводить регулярно, особенно перед длительными поездками или после замены запчастей, связанных с зажиганием.
Основными признаками неправильной работы зажигания могут быть: трудности при запуске двигателя, плохая устойчивость оборотов холостого хода, потеря мощности, снижение экономичности и др.
В процессе проверки зажигания следует следовать пошаговой инструкции, включающей осмотр свечей зажигания, измерение компрессии, проверку высоты зажигания, проверку непосредственно зажигающей системы.
Для осмотра свечей зажигания необходимо выполнять некоторые меры предосторожности, такие как отключение аккумуляторной батареи и охлаждение двигателя.
Измерение компрессии можно выполнить с помощью компрессометра, который позволяет оценить работу цилиндров и качество сжатия газов.
Проверка высоты зажигания осуществляется с помощью омметра, который измеряет сопротивление высоковольтной проводки.
Проверка зажигающей системы включает в себя проверку катушки зажигания, зажигательной катушки, датчика Холла, модуля управления и проводки.
При обнаружении неисправностей в работе зажигания рекомендуется обращаться к специалисту для диагностики и ремонта автомобиля.
