Как заменить датчик холла на оке: пошаговая инструкция

Основное устройства

Этот автомобиль, ВАЗ Ока, по принципу устройства своего мотора почти ничем не отличается от любого другого автомобиля этого завода, той же классики. Если же его разобрать, то мы увидим просто половину мотора от ВАЗ 2108, в котором поршни двигаются синхронно. Из-за этого пришлось добавить два уравновешивающих вала, чтобы уравновесить мотор. Все остальное — уже взятое готовое, те же тормоза, система охлаждение и система зажигания.

Установлено здесь бесконтактное зажигание, такое же, которое можно встретить даже на модернизированной ВАЗ 2101. В него входит:

• Датчик искрообразования.
• Коммутатор.
• Катушка зажигания.
• Свечи.
• Реле и высоковольтные провода.

Распространятся на тему того как же именно работается зажигание на ВАЗ Ока мы особо не будем, так как работает оно как любое бесконтактное зажигание на классике.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Видеоурок проверки датчика холла

Если говорить непосредственно про легковой автомобиль, то датчик Холла может выполнять следующие функции: контроль и определение скорости вращения колес машины, а также валов системы двигателя, обеспечение корректной работы антиблокировочной и тормозной системы. Также, на его основе работают приборы мониторинга движения и работы, проще говоря — спидометр и тахометр.

Если вы владеете старым автомобилям, то нелишним будет знать, как можно самостоятельно проверить работоспособность датчика Холла, ведь стоимость таких работ на СТО может быть достаточно высокой. Также, знания о процессе его проверки пригодятся в тех случаях, когда авто вдруг перестало заводиться — не редко проблема может заключатся именно в этом устройстве. Так что, если ваше авто перестало реагировать на поворот ключа зажигания, необходимо вооружиться вольтметром и набором отверток, открыть капот и приступить к проверке.

Подготовка к замене датчика холла

1. Определите местонахождение датчика холла

Прежде чем приступить к замене датчика холла на Оке, необходимо определить его местонахождение. Обычно датчик располагается на корпусе распределительного вала двигателя или на крышке распределительного механизма.

2. Подготовьте необходимые инструменты

Для замены датчика холла на Оке вам понадобятся следующие инструменты: игольчатые плоскогубцы, отвертка, ключи для снятия крышки распределительного механизма, мультиметр и тестер.

3. Перед началом работы отключите аккумулятор

Перед тем как приступить к замене датчика холла на Оке, всегда отключайте аккумулятор. Это необходимо, чтобы избежать проводки и повреждения электрических устройств автомобиля.

4. Осмотрите и очистите место установки нового датчика холла

Перед установкой нового датчика холла на Оке необходимо осмотреть и очистить место его установки. Убедитесь, что на крышке распределительного механизма нет загрязнений и повреждений, которые могут помешать правильной установке нового датчика.

5. Установите новый датчик холла

После того, как вы осмотрели и очистили место установки нового датчика холла на Оке, приступайте к установке. Убедитесь, что датчик установлен на правильной глубине и затяните его крепежные болты или гайки с помощью ключей.

6. Проверьте работу датчика холла

После установки нового датчика холла на Оке, подключите аккумулятор и проверьте его работу с помощью мультиметра или тестера. Если все сделано правильно, то датчик должен работать исправно и автомобиль должен запускаться и работать без нареканий.

Проверка

Если наблюдаются какие-то проблемы в системе зажигания авто, то частенько под сомнение падает ДХ. Для его проверки существует масса способов, и не обязательно разбирать трамблер. Например, если воспользоваться самодельным штекером с проводами, имитирующим работу датчика, можно проверить его функциональность.

Вот, как проводится диагностика работы ДХ с помощью устройства-иммитатора.

• Выводы прибора подключаются к АКБ (батарее).
• Штекер прибора соединяется вместо колодки, идущей на ДХ.
• Берется металлическая планка с просверленными отверстиями, в одну из которых вдевается свеча зажигания с бронепроводом от катушки (планка обязательно соединяется с массой – любой удобной частью автокузова).

С помощью такого способа исключается высоковольтная подача тока в распределитель зажигания. Напряжение подается прямо на свечу.

• Зажигание включается.
• Нажимается кнопка на самодельном приборе.
• Проверяется, работает ли остальная часть системы зажигания (появляется ли искра на свече зажигания).

Таким образом, методом исключения датчика холла, можно удостовериться в том, что система работает. Априори это доказывает, что ДХ неисправен.

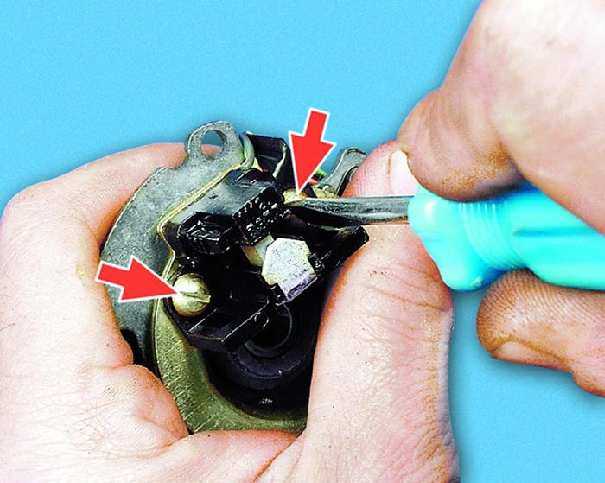

Добраться до ДХ с целью заменить его, надо так.

• Снять крышку распределителя зажигания, отстегнув защелки с обеих сторон (на некоторых моделях распределителей крышка крепится винтами, как на Оке, например).

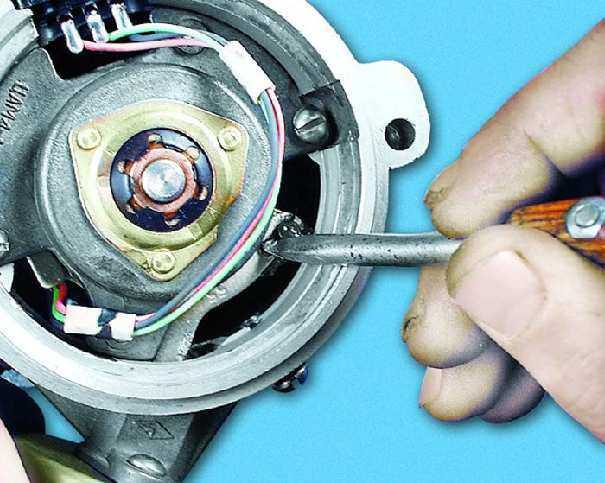

• Отвинтить винтик, фиксирующий колпачок, под которым находится магнит.

На различных моделях трамблеров конструкция их может отличаться.

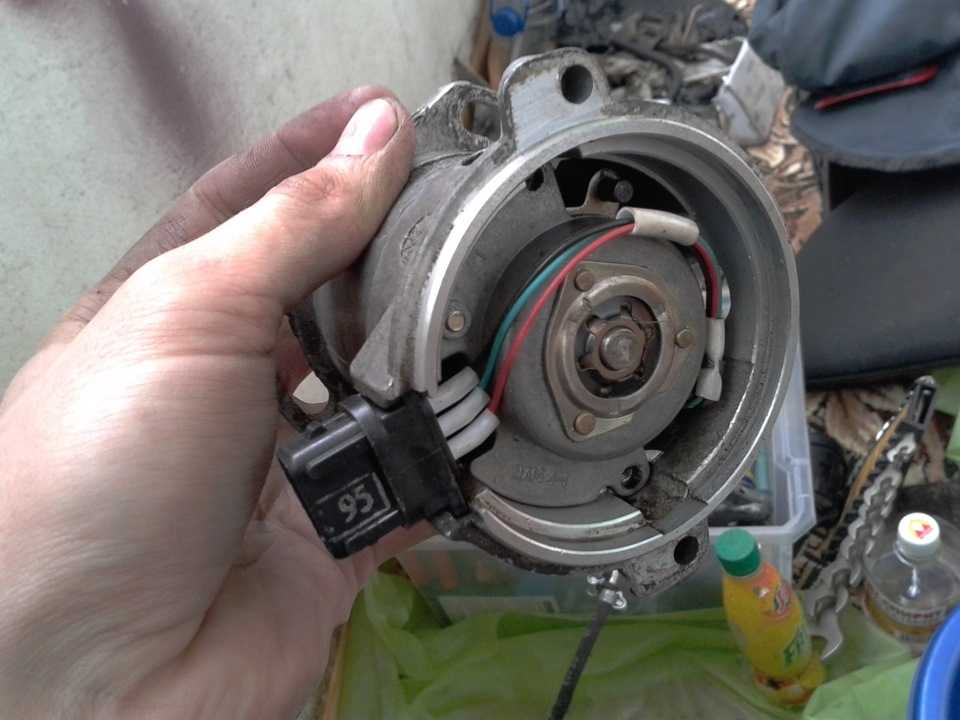

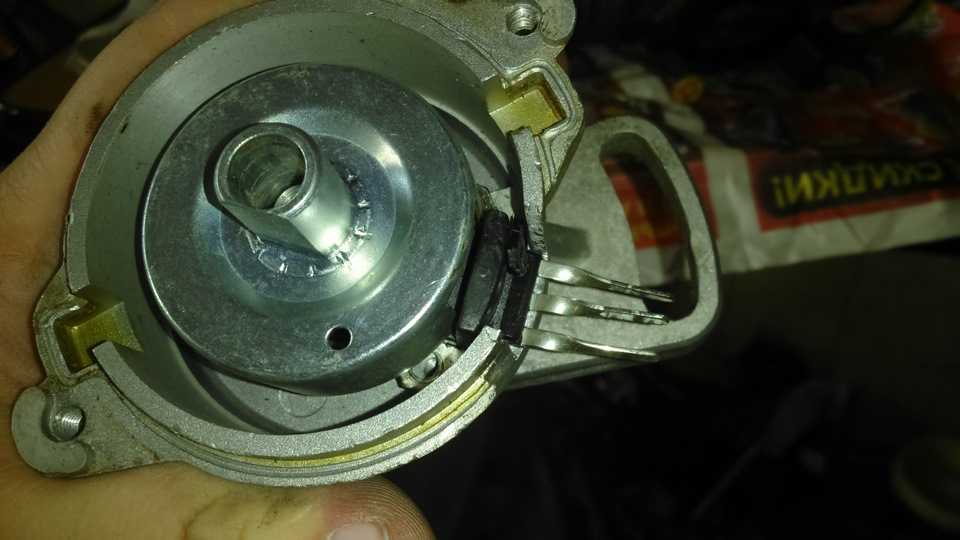

Дальше снимаются оставшиеся механизмы, под которыми и находится непосредственно сам датчик холла.

Причины выхода из строя ДХ

Ниже приведены наиболее распространённые факторы выхода из строя датчика Холла:

1. Наличие загрязнений. Частой причиной поломки бывает банальная грязь. При ее появлении контроллер об это просигнализирует – авто начинает барахлить.
2. Пропала искра. Необходимо проверить проводку и клеммы на наличие и качество контакта. Окисление хотя бы одного из трех выводов может привести к разрыву цепи. К тому же может произойти простой перегиб или обрыв провода – это может быть вызвано смещением площадки ДХ вакуумным корректором зажигания. Чтобы этого избежать проводка должна закрепляться так, чтобы при смещении она сгибалась в петлю.
3. Пробой проводки. При сильно изношенной высоковольтной проводке в машине, если она пролегает рядом с проводами датчика, существует вероятность пробоя высоким напряжением. Это чаще происходит при высокой влажности воздуха либо при случайном заезде в глубокую лужу.

Провода от датчика лучше располагать подальше от остальной проводки авто. Также избежать такой проблемы можно регулярной заменой всей электропроводки один раз в два три года. Помимо этого возможен выход из строя датчика вследствие перезарядки генератора АКБ, если контроллер получил чрезмерную нагрузку и на контакте коммутатора сгорел какой-либо элемент.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• На основании Вывода
• На основании операции

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Это интересно: Как отрегулировать фары своими руками – подробное объяснение популярных способов регулировки

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила эра троники цифровой элек, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Биполярные

Подносим магнит одним полюсом – датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

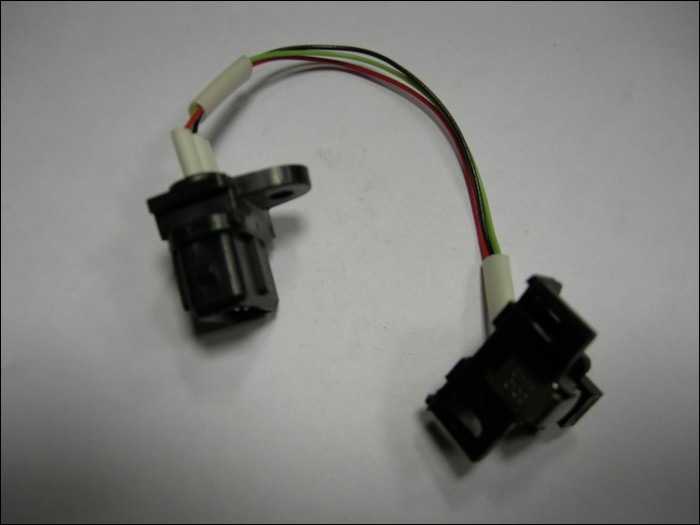

Шаг 3: Выбор нового датчика Холла

После того, как вы демонтировали старый датчик холла, настало время выбрать новый

При выборе датчика холла необходимо обращать внимание на несколько факторов: тип датчика, размер, форму и напряжение

Тип датчика холла важен, так как от него зависит, как он будет работать. Бывают датчики холла, которые реагируют только на магнитные полюса, а бывают, которые реагируют только на магнитные поля одного направления

Так же стоит обратить внимание на размер датчика, чтобы он подходил к месту установки

Форма тоже имеет значение, так как бывают датчики холла разных форм и размеров

Напряжение, необходимое для работы датчика, также важно, так как некоторые датчики требуют высокое напряжение, а некоторые — низкое

Для правильного выбора датчика необходимо ознакомиться с его характеристиками и техническими данными, чтобы выбрать оптимальный вариант, подходящий к вашему автомобилю.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Проблемы со стартером

Симптомы: при повороте ключа зажигания стартер даже не пытается крутиться.

1. Проверить клеммы аккумулятора: надежно ли они зажаты, нет ли окиси на них. Возможно, просто слетел «плюс» или «минус».

2. Выяснить, не заклинило ли коленвал: проверните насос охлаждающей жидкости (помпу) или вал генератора. Если они не вращаются — буксир на СТО.

3. Осмотреть замок зажигания и стартер — возможно, отсоединился какой-либо из контактов и поэтому не подается электрический ток.

4. Возможно, закисли контакты в тяговом реле стартера. Постучите по нему немаленьким гаечным ключом. Если это помогло, то его необходимо заменить, иначе проблема будет повторяться.

Проверка стартера (видео):

Возможные причины пропадания искры на свечах

Прежде всего, давайте разберемся, что такое «пропала искра на свечах» и какие могут быть причины данной проблемы. Искра на свечах необходима для правильного сгорания топлива в камере сгорания двигателя. Если искра отсутствует, двигатель не запускается или работает неравномерно.

Рассмотрим некоторые из возможных причин пропадания искры на свечах.

1. Поломка свечей зажигания

Первое, что стоит проверить, это состояние свечей зажигания. Старые или изношенные свечи могут не производить достаточно мощную искру или вообще не производить искру

В этом случае замените свечи на новые и проверьте, появилась ли искра.
Также обратите внимание на накаливаемые свечи зажигания (в случае, если ваш автомобиль оснащен ими). Возможно, они истекли срок службы и требуют замены.

2. Неисправность катушки зажигания

• Катушка зажигания — одна из ключевых деталей зажигания двигателя. Если катушка зажигания вышла из строя, она может не производить искру, необходимую для запуска двигателя.
• Проверьте состояние и работоспособность катушки зажигания. Возможно, она грязная или повреждена и требует замены.

3. Проблемы с электрическими проводами и контактами

Проверьте состояние электрических проводов, соединяющих свечи зажигания и катушку зажигания

Возможно, провода повреждены или имеют неправильное соединение.
Также обратите внимание на контакты свечей зажигания и катушки зажигания. Они могут быть загрязнены или окислены, что приводит к плохому контакту и пропаданию искры.

4. Неисправность датчика Холла

• Датчик Холла — электронное устройство, которое отвечает за производство импульсов, необходимых для генерации искры на свечах зажигания. Если датчик Холла вышел из строя, искра может пропасть.
• Проверьте состояние и работоспособность датчика Холла. Если необходимо, замените его.

Способ проверки

Специалисты рекомендуют перед заменой следующие способы проверки датчика Холла, автомобиля семейства ВАЗ:

1. Самый легкий и самый верный это одолжить у кого-то проверенный или новый датчик и установить его взамен своего. В случае если работа двигателя нормализовалась, то нужно идти в магазин и приобретать новый.
2. Второй способ заключается в измерении напряжения на выходе при помощи тестера. Исправный датчик выдает напряжение 0,4-11 Вольт.
3. Следующий вариант можно назвать имитацией работы контролера Холла. Освоить его не тяжело, нужно вытянуть колодку с 3-мя штекерами с самого контролера. Далее, включаем зажигание и соединяем 3-ий и 6-ой выходы. Если есть искра — то, скорее всего причину перебоев в системе нужно искать в другом узле, но не в датчике.

Что такое ДХ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Датчик холла (ДХ), по сути, является прибором, изменяющим токовый импульс на выходе взаимосвязанно с переменами, происходящими в магнитном поле

Дефект элемента приводит к остановке двигателя, затруднениям в его функционировании

Датчик холла (ДХ), по сути, является прибором, изменяющим токовый импульс на выходе взаимосвязанно с переменами, происходящими в магнитном поле. Дефект элемента приводит к остановке двигателя, затруднениям в его функционировании.

В системе питания ДХ – реорганизатор аналогового типа, коммутирующий энергию.

Функционирует датчик совокупно с центральным контактом и постоянным магнитом, действующим на проводящим ток кристалле.

Примечательно, что на некоторых авто ДХ эксплуатируются взаимосвязанно со схемой, позволяющей работать в режиме «цифры». Например, на Ауди, Фольксваген, БМВ и других современных авто датчики холла называются распределителями, так как функция трамблера возложена на них.

Преимуществ использования датчиков холла довольно много. Это и увеличение производительности ДВС, и повышение безопасности машины на дороге, и разработка тахометра со спидометров, и многое другое.

Можно сказать, что датчик холла отвечает непосредственно за слежение. Например, это может быть контроль за вращением передаточных колес или валов, что априори обеспечивает быстрый завод двигателя.

Полезно будет знать, из чего состоит датчик холла. Это даст возможность точнее понять, как работает ДХ.

Помимо автомобильных систем ДХ применяется очень широко и в других сферах. Например, если закрыть крышку современного Айпада, то экран автоматически потухает. Почему так происходит, и при чем здесь ДХ? Оказывается, и здесь, прямо на материнской плате бывает установлен ДХ, а на крышке вмонтирован магнит, который со своим магнитным полем воздействует на датчик, автоматический отключающий экран.

Примерно то же самое происходит и в мобильных телефонах, таких как слайдер или раскладушка. Крышка слайдера при закрывании задействует датчик.

ДХ хороши тем, что при соблюдении нормальных рабочих значений напряжения, их хватает на бесконечное количество раз. Безусловно, это чисто теоретически. Просто дело в том, что в ДХ нет каких-либо механических или электро-механических контактов, могущих изнашиваться.

Проверка датчик Холла

На сегодня существует несколько наиболее распространенных методов проверки ДХ. Перечислим наиболее популярные и простые для домашнего применения:

• создание имитации наличия контроллера;
• проверка мультиметром, тестером;
• проверка заменой на заведомо рабочий датчик;
• на сопротивление.
• Проверка датчика Холла осциллографом

Рассмотрим подробнее каждый из способов.

Создание имитации ДХ

Этот способ наиболее простой и подходит, если питание на зажигание поступает, а искра не появляется. Для этого необходимо снять с трамблера трехштекерную колодку. Затем включается зажигание и замыкается куском проводника второй и третий контакты – «минуса» и сигнал. Если во время таких манипуляций на центральном проводе катушки зажигания будет искра, то необходимо заменить датчик, этот вышел из строя.
Стоит отметить, что для выявления наличия искры высоковольтный провод необходимо зафиксировать возле массы.

Проверка исправности мультиметром

Схема подключения

Это наиболее простой и распространенный способ диагностики для домашнего использования. Для этого переключатель мультиметра нужно перевести в положение вольтметр, измерение напряжения. Затем при помощи щупов померить напряжение на выходе датчика. На исправном датчике показатель напряжения должен быть в пределах 0.4 – 11 В.

Замена на исправный

Способ простой и не требует от автовладельцев наличия знания в области электрики. Можно приобрести новый в магазине или попросить на время у знакомых, главное, чтобы датчики были идентичны. Если машина заработала нормально и пропали признаки неисправности, значит Ваш датчик пришел в негодность.

На наличие сопротивления

Схема

Также относится к очень распространенному методу, но немного посложнее. Потребуется соорудить простенький прибор. Для него нужно взять резистор сопротивлением 1 кОм, светодиод и немного гибкого провода. К одной ножке светодиода припаивается провод удобной для работы длины, на вторую резистор, а к нему такой же кусок провода.

Затем отсоединяется крышка распределителя, отключается трамблер и штекерная коробка. Следующий шаг – проверка электрической цепи. Для этого щупы мультиметра подключаются к клемме 1 и 3 и поворачивается ключ зажигания. Если все работает нормально, то на дисплее мультиметра должно быть значение 10 – 12 вольт.

Затем на те же клеммы подключается собранный ранее прибор. Если полярность правильная – загорится светодиод. Если он не светится, нужно провода переставить на местами на контактах.

Дальнейшие действия:

• провод первой клеммы оставляем на месте;
• провод третьей клеммы перебрасываем на вторую;
• стартером прокручиваем распредвал.

При проворачивании вала светодиод должен замигать. Если этого не произошло, значит датчик Холла неисправен. Стоит отметить, что проверка датчиков проходит одинаково на любых автомобилях, как отечественных производителей, так и зарубежных. Разница может заключаться только в расположении деталей под капотом.

Проверка ДХ осциллографом

Провести диагностику датчика Холла можно при помощи осциллографа, снимаем осциллограмму напряжения и если есть перебои или вообще отсутствуют импульсы, бракуем ДХ. Но этот метод требует наличие специализированного оборудования которое не целесообразно покупать для домашнего использования.

Проверка датчика Холла на таких автомобилях как ВАЗ 2106, 2107, 2109, а так же Пассат б3 и Ауди 80 абсолютно одинакова.

Видео, как заменить датчик Холла своими руками

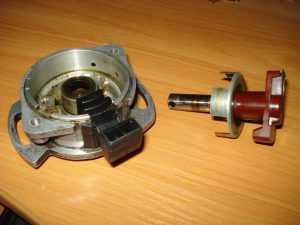

Разбираем трамблер , вытаскиваем опорную пластину с датчиком Холла (ДХ) . Снимаем ДХ.

На корпусе делаем паз для проводов дополнительного ДХ.

Открутив два винта , вытаскиваем опорную пластину с подшипником из корпуса . Намечаем два отверстия строго напротив имеющихся двух :

Сверлим отверстия (Ф 3,3 мм) :

Нарезаем резьбу ( М4) :

На корпусе трамблера (датчика момента искрообразования – ДМИ) пропиливаем еще один паз (шириной 20 мм) под второй разъём ДХ и делаем резьбовое отверстие (М4) для закрепления данного разъёма :

На опорную пластину устанавливаем второй датчик Холла ( крепится двумя винтами М4х5):

Собираем в обратном порядке:

Точную юстировку сделать действительно сложно . Я поступил так – сделал два простых индикатора:

подсоединил обои к разъёмам ДМИ и , медленно вращая ротор ДМИ , смотрел насколько одновременно загораются светодиоды обоих индикаторов. После этого вновь разбирал ДМИ и , ослабив вмнты крепления датчика Холла , немного сдвигал датчик .Если места не хватало , круглым надфилем увеличивал отверстие на корпусе ДХ. После сборки проверял вновь. На мой взгляд после юстировки ( если , конечно можно так назвать эту процедуру) угол между срабатываниями датчиков не превышает 1. 2 градусов. По-моему достаточно.

Сегодня попробовал поставить этот доработаный ДМИ на авто . Твою мать !! Оказалось дополнительный разъём ДХ упирается в термостат. Пришлось на втором ДМИ разъём ставить в другое место – на пластмассовую крышку ДМИ :

Отрезать одну из шторок в ДМИ я не стал , чтобы можно было в случае чего без проблем вернуться к штатной системе зажигания. Катушки зажигания тоже использовал обои от ОКИ – из тех же соображений. То есть искра как и в штатной системе зажигания возникает как в момент сжатия , так и в момент выпуска , но так как катушка зажигания работает только на одну свечу , теоретически энергия искры должна стать больше. Исходя из этого , несколько увеличил зазоры на свечах – 0,85. 0,9 мм.

Принципиальная схема получилась такая :

Установил на авто :

Позже , т.к. высоковольтный провод был сильно натянут а также с целью перебросить при необходимости имеющиеся штатные высоковольтные провода на любую катушку , поставил кронштейн под катушку зажигания подлиннее :

Заводится и работает машина без проблем , больше пока сказать нечего.

13 декабря 2006 г. Езжу с таким зажиганием уже год, впечатления только положительные – стабильная заводка, стабильный холостой ход ( правда обороты ХХ у меня установлены несколько повышенные – около 1000. 1100 об/мин), на изоляторах свечей – нормальные светло-коричневого цвета отложения. Отказов приборов системы зажигания за последние несколько лет не было.

слова для поиска резервирование системы зажигания автомобиля двойная система зажигания две катушки на авто система зажигания с двумя катушками зажигания независимое зажигание на каждый цилиндр независимое зажигание на каждую свечу два датчика холла в трамблере три датчика холла в трамблере четыре датчика холла в трамблере две двухвыводные катушки зажигания две двухискровые катушки зажигания катушка зажигания на свой цилиндр одна катушка зажигания на один цилиндр одна двухвыводная катушка зажигания на один цилиндр одна двухискровая катушка зажигания на один цилиндр самая надежная система зажигания полностью резервированная система зажигания

Почему может потребоваться замена датчика холла на Оке

Датчик холла — это электронный компонент, отвечающий за передачу сигнала для точной определения положения коленчатого вала двигателя. Он важен для корректной работы многих систем в автомобиле, поэтому его выход из строя является серьезной проблемой.

Проблемы с датчиком холла на Оке могут проявляться различными способами, например, нарушениями работы двигателя в холостом ходу или при ускорении. В таких случаях возможно потребуется замена датчика холла.

Кроме того, признаками неисправности датчика могут быть и другие проблемы, связанные с работой систем в автомобиле, например, проблемы с электрической системой или ухудшение топливной экономичности. Поэтому, если вы заметили подобные признаки, необходимо проконсультироваться со специалистом, чтобы устранить возможную причину неисправности и заменить датчик, если это необходимо.

Что такое датчик холла и как он работает?

Датчик холла — это электромеханическое устройство, которое преобразует магнитное поле в электрический сигнал. Он применяется в различных устройствах, в том числе в моторах, для определения положения ротора.

Датчик холла состоит из трех элементов: датчика, магнита и усилителя сигнала. Магнит расположен на роторе, который вращается вблизи датчика. Датчик регистрирует изменения магнитного поля, вызванные вращением ротора, и преобразует их в электрический сигнал. Усилитель сигнала увеличивает его мощность, чтобы было проще его обработать.

Датчик холла может работать с различными типами магнитов, включая постоянные магниты и электромагниты. В моторах он используется для обнаружения положения ротора и управления электронным регулятором скорости. Датчик холла также находит применение в системах управления двигателями и в других электронных устройствах.

Замена датчика холла может оказаться необходимой, когда он выходит из строя. Это может произойти из-за механических повреждений, влаги или из-за истощения ресурса. Замена датчика холла на ОКЕ может быть произведена своими руками, если у вас имеется некоторый опыт работы с электроникой и необходимые инструменты.

Шаг 5: Тестирование

После того, как новый датчик Холла установлен, необходимо протестировать его работу.

Одним из самых простых способов сделать это является сначала проверка наличия электрического сигнала. Для этого стоит подать на новый датчик Холла электрический ток и проверить на мультиметре, что он действительно ловит изменения в магнитном поле.

Далее, проверьте, работает ли датчик при движении магнита в его направлении. Например, можно привести магнит к датчику и проверить, появится ли сигнал на приборе.

Если тестирование показывает работу нового датчика Холла, вы можете считать, что замена прошла успешно.

Однако, если тестирование датчика показывает наличие проблем, стоит перепроверить подключение проводов, а также их качество.

• Тестирование нового датчика Холла:
  • Проверьте наличие электрического сигнала на мультиметре
  • Проверьте работу датчика при движении магнита в его направлении
  • Если тестирование прошло успешно, считайте замену успешной
  • Если возникли проблемы, перепроверьте подключение проводов

Советы по решению проблемы

Если искра пропала на свечах зажигания вашего автомобиля Ока, вот несколько советов, которые помогут вам решить эту проблему:

2. Проверьте катушку зажигания

Убедитесь, что катушка зажигания работает исправно и не повреждена. Если вы замечаете какие-либо признаки неисправности, замените ее.

3. Проверьте состояние электрических проводов и контактов

Осмотрите электрические провода и контакты на предмет повреждений и плохого соединения. Если обнаружите проблемы, исправьте их или замените поврежденные детали.

4. Проверьте датчик Холла

Если все остальные элементы зажигания исправны, но искра все равно не появляется на свечах, проверьте датчик Холла. Если он вышел из строя, замените его.

Как проверить работу датчика холла после замены?

Шаг 1: Проверьте, подключен ли датчик холла правильно

Перед проверкой работы датчика холла, убедитесь, что вы правильно подключили датчик в соответствии с инструкцией замены. Проверьте, правильно ли подключены все кабели и соединения на плате управления автомобиля.

Шаг 2: Проверьте показания датчика холла в ОКЕ

Используйте ОКЕ для проверки показаний датчика холла после его замены. Найдите нужный сенсор в списке и проверьте значение, которое он выдает. Значения могут отличаться в зависимости от типа датчика.

Шаг 3: Проверьте работу двигателя

Если показания датчика холла в ОКЕ указывают на нормальное значение, можно проверить работу двигателя автомобиля. Запустите двигатель и проверьте его работу. Если двигатель работает безотказно, то замена датчика холла прошла успешно.

Зачем проверять датчик холла ОКИ?

Однако, как и любые другие компоненты, датчики холла ОКИ могут выйти из строя или работать некорректно

Обнаружить проблемы с датчиком холла ОКИ важно, потому что это позволяет своевременно принять меры по его замене или ремонту. Неработающий или неправильно функционирующий датчик может привести к сбоям в работе устройства и вызвать серьезные проблемы

Проверка датчика холла ОКИ позволяет убедиться в его исправности и корректном функционировании

Это важно как при проектировании и сборке устройства, так и при его эксплуатации. Проверка датчика холла ОКИ обычно включает в себя проверку его сигнала, электрических параметров и обнаружение возможных неисправностей

Зная, как правильно проверить датчик холла ОКИ и какие проблемы могут возникнуть, можно оперативно устранить неисправности и обеспечить стабильную работу устройства.

В общем, проверка датчика холла ОКИ является важным этапом в проектировании, сборке и эксплуатации различных электронных устройств. Она позволяет выявить проблемы и недостатки, связанные с датчиком холла ОКИ, и принять меры по их устранению. Такая проверка гарантирует надежную и стабильную работу устройств, основанных на использовании датчика холла ОКИ, и помогает предотвратить потенциальные проблемы и поломки.
