Панель приборов уаз патриот: комплектация

Панель приборов уаз патриот, хантер и буханка: описание индикаторов, ремонт и распиновка щитка

Кроме того, благодаря возможности снятия панели облегчается задача по замене вентилятора отопителя и радиатора, утепление воздуховодов, шумоизоляция и другие работы. К выключателю сигнализатора непристегнутых ремней безопасности 3. К выключателю незакрытых дверей салона 5. К датчику давления масла К датчику уровня топлива К блоку управления ДВС иммобилайзеру К главному распиновка щитка приборов уаз патриот СУД. К клемме «Д» генератора 4. К клемме «49aR» переключателя указателя поворотов 6.

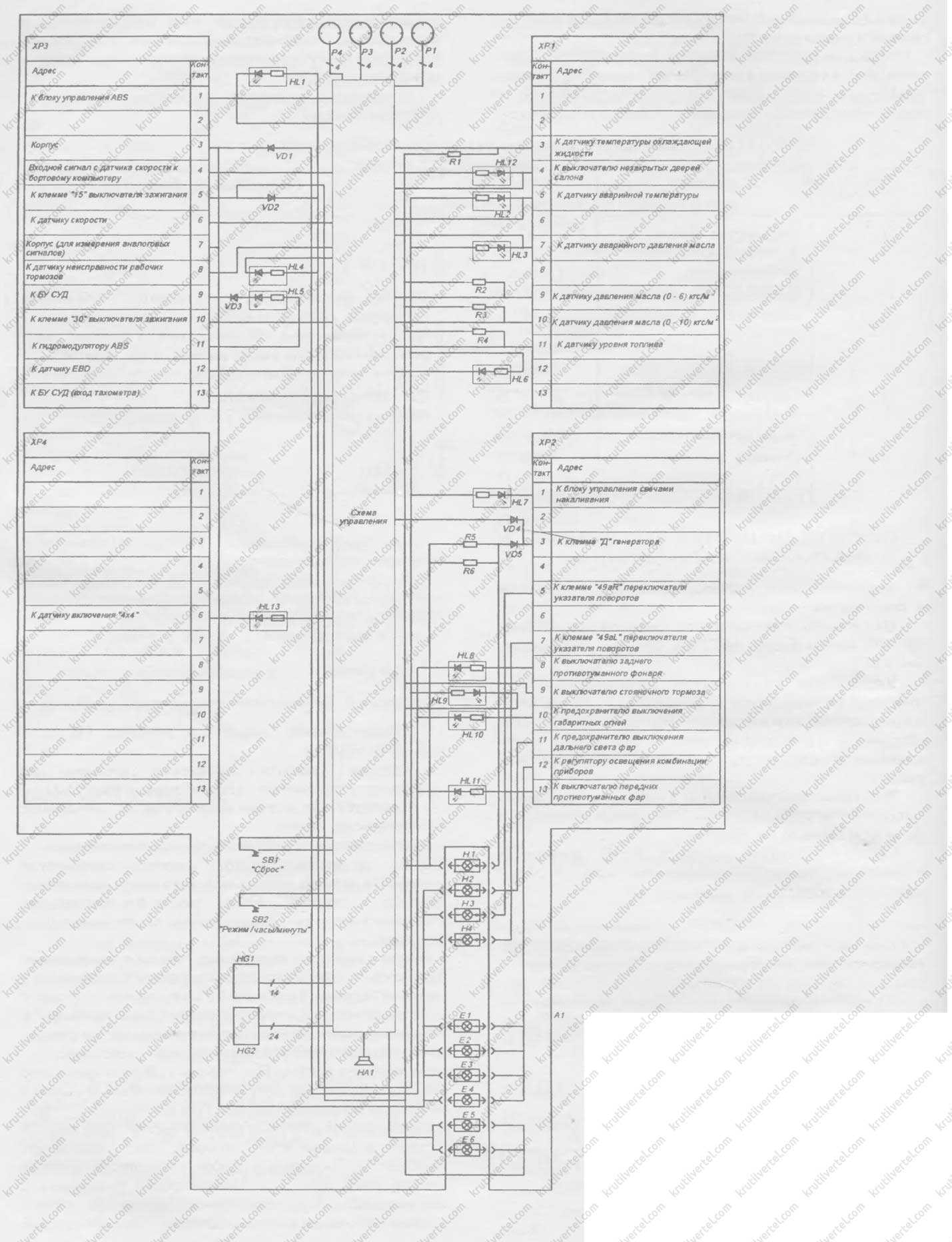

К клемме «49aL» переключателя указателя поворотов 8.

К выключателю заднего противотуманного фонаря 9. К выключателю стояночного тормоза К предохранителю выключения габаритных огней К предохранителю выключения дальнего света фар К регулятору освещения комбинации прибород К выключателю передних противотуманных фонарей.

К блоку управления ABS — 2.

Корпус 4. К клемме «15» выключателя зажигания 6. К датчику скорости 7. Корпус для измерения аналоговых сигналов 8. К датчику неисправности рабочих тормозов 9. К клемме «30» выключателя зажигания К датчику EBO — К датчику включения «4х4» 7.

CANL Приборная панель — это неотъемлемый атрибут любого транспортного средства, где сосредоточены основные датчики и индикаторы, обеспечивающие более комфортное управление автомобилем. Поэтому каждый автовладелец должен знать, что означают те или иные значки на приборке, особенно это касается владельцев отечественных внедорожников. Какие индикаторы установлены в панель приборов УАЗ Распиновка щитка приборов уаз патриот и какие неисправности могут произойти в работе устройства — об этом вы сможете прочитать ниже.

Комбинация приборов УАЗ Распиновка щитка приборов уаз патриот, УАЗ и других моделей отечественного производителя состоит из множества контроллеров и индикаторов. В целом приборная панель УАЗ Хантер представляет собой достаточно надежное устройство, которое может работать годами.

Но иногда бывает такое, что приборки УАЗиков отказываются функционировать. Подробное описание тюнинга щитка от пользователя представлено на видео автор — канал Ахтубинский Внедорожный Клуб распиновка щитка приборов уаз патриот.

Сегодня ни одно транспортное средство не может обойтись без электрической составляющей, поэтому схема электрооборудования УАЗ Хантер неоднократно модернизировалась и дорабатывалась. Результатом усилий конструкторов стал полноценный продукт, отвечающий европейским стандартам безопасности и качества.

Не случайно марка удостоилась похвал со стороны поклонников и ценителей после появления обновлённой модификации УАЗ, соответствующего нормам Евро-5, в году. Детище Ульяновского завода и сегодня пользуется популярностью на рынке.

Большинство владельцев ценят автомобиль за надёжную и безотказную конструкцию, которая радует живучестью и способностью преодолевать бездорожье. Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября года. Предшественники машины, модификации:, распиновка щитка приборов уаз патриот,выпускались с 85 по год. Основоположник, заложивший принципы вездеходной модели, УАЗ, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в году.

Однако годом позже, создание возобновилось, распиновка щитка приборов уаз патриот модификация соответствовала повышенным нормам экологии класса Евро Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля.

Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство.

Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт. Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки.

Наиболее частые причины отказа электрической части автомобиля:

механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
неисправность узлов контроля и блоков управления;
выход из строя осветительного оборудования, предохранителей, реле;
сбои в работе электронных блоков;
проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2017 год) и Евро 4 (после 2013 года). Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла. Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей. В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

электроподогрев лобового стекла;
дополнительный электрический отопитель салона;
подогрев заднего ряда сидений;
аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Распиновка приборной панели УАЗ Патриот

Дорогие автолюбители! Сегодня я хотел бы рассказать вам о распиновке приборной панели УАЗ Патриот. Распиновка – это схема, показывающая, какие провода идут к каким разъемам на приборной панели. Знание распиновки позволяет просто устранять неполадки и выполнять техническое обслуживание автомобиля. Ниже я представлю вам подробную информацию о распиновке приборной панели УАЗ Патриот.

Разъем панели приборов ИЖ-2126

Приборная панель УАЗ Патриот имеет разъем, идентичный разъему, используемому на приборной панели ИЖ-2126. Это упрощает процесс нахождения необходимой информации о распиновке.

Важно отметить, что в разъеме приборной панели УАЗ Патриот имеется 15 контактов. Каждый из контактов играет важную роль в правильной работе приборов и систем автомобиля

Расшифровка распиновки контактов приведена в таблице ниже:

Контакт	Описание
1	Коричневый провод (+12V от аккумулятора)
2	Синий провод (питание приборной панели +)
3	Красный провод (Зажигание +)
4	Желтый провод (Генератор +)
5	Зеленый провод (Масса)
6	Фиолетовый провод (+ освещение панели приборов)
7	Бело-синий провод (ABS)
8	Оранжевый провод (EBD)
9	Бело-зеленый провод (SRS)
10	Черный провод (- освещение панели приборов)
11	Розовый провод (Сигнал топливного бака)
12	Белый провод (Температура охлаждающей жидкости)
13	Бело-серый провод (Датчик температуры наружного воздуха)
14	Бело-красный провод (Датчик скорости)
15	Белый провод (Датчик уровня топлива)

Полезные советы

Перед началом работы с приборной панелью УАЗ Патриот, обязательно отключите электропитание автомобиля.
При выполнении каких-либо манипуляций с проводами, будьте осторожны и аккуратны, чтобы не повредить их изоляцию.
Если у вас возникли затруднения при выполнении распиновки, рекомендую обратиться за помощью к опытному автослесарю или в автосервис УАЗ.

Инструкция по демонтажу приборной панели

Производить демонтаж самостоятельно нужно лишь при наличии опыта и навыков в выполнении подобных работ. Если автомобилист не уверен в своих способностях, лучше обратиться к сотруднику автосервиса.

Начинать работы по снятию щитка следует с устранения пластмассовых элементов. Облицовку закрепляют 4 винтами, 2 из которых размещаются в верхней части, а 2 других — в нижней. Эти крепежи придется раскрутить, используя отвертку. Затем от комбинации отсоединяют электрические провода.

Под рулевой колонкой помещена надставка панели. Этот элемент прикрепляют с помощью 3 винтов. Крышка монтажного блока размещена там же. С помощью 3 винтов закрепляются боковые заглушки.

Чтобы убрать накладку, сначала придется снять рукоятки с управляющего отопительной системой пульта. Для этого раскручивают размещенные под рукоятями винты. После с устройства убирают облицовку. Коробку для некрупных предметов и пепельницу изымают из гнезд. С обеих сторон раскручивают крепежи.

Для удаления верхнего багажного отсека щитка нужно раскрутить 4 винта. Найти их можно под верхней крышкой. Нижний отсек убирают, раскручивая 6 крепежей, помещающихся под нижней крышкой. Снять нужно и дополнительную багажную полку. Она закреплена с помощью 3 винтов.

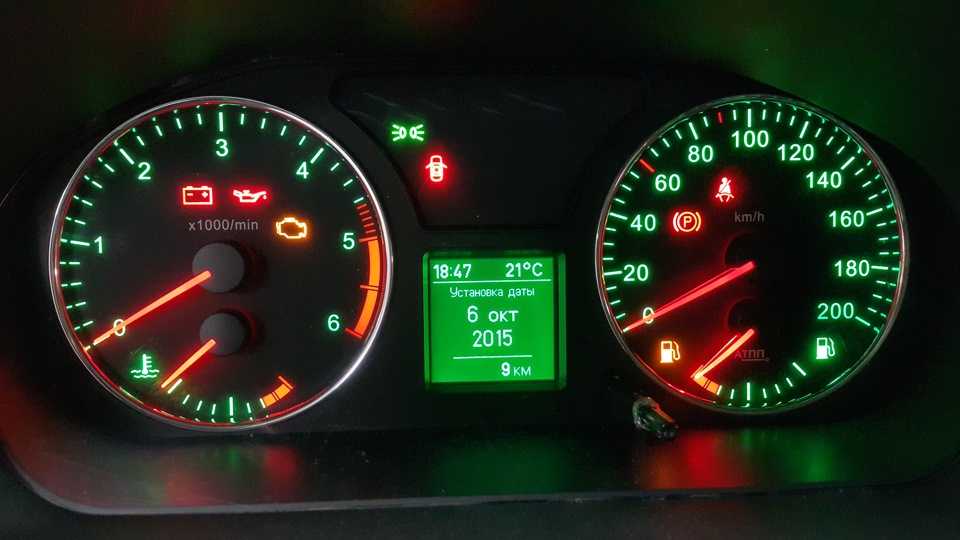

Значки на приборке Уаз Патриот

Дальнейшее описание индикаторов и указателей подходит и для приборов модификаций, выпускавшейся в период 2011-2016 годов.

Номер на фото	Расшифровка
2	Лампочка говорит о включении свечей накаливания и применяется только на дизельных моторах.
3	Обозначение горит постоянно – в картере упал уровень смазки. Потребуется долить жидкость в двигатель.
4	Унифицированная лампа «проверьте двигатель». Если индикатор загорелся, следует незамедлительно отправиться в ближайший сервис для диагностики.
5	Указатель перегрева силовой установки.
7/14	Стандартные указатели поворотников. Лампочки загораются одновременно при включении аварийной сигнализации.
8	Одна из дверей автомобиля закрыта не плотно.
9	Аккумулятор не заряжается. Если лампа загорается следует проверить генератор на предмет повреждений.
10	Имеются неисправности в тормозной системе. Рекомендуется проверить состояние колодок и уровень жидкости в расширительном бачке.
11	Активирована система АБС. Если лампа горит постоянно, вероятна проблема в районе тормозного диска или самого датчика.
12	Поднят рычаг ручника.
13	Передний мост включен и работает в штатном режиме.
16/18	Лампочки включения задних/передних противотуманных фар.
17	Указатель активации внешних осветительных приборов.
19	Уровень топлива в баке опустился до запасника.
20	Дальний свет фар головной оптики работает нормально.
24	Указатель текущего напряжения в бортовой сети автомобиля.

Кнопки на панели Патриота

На приборке автомобиля имеется несколько регуляторов и клавиш, отвечающих за включение и регулировку комплектного оборудования. На примере авто 2015 года указано, что они значат и зачем нужны.

Парковка – светятся только подсветки фар.
Наружное освещение полностью отключено.
Активированы габаритные огни.
Включено головное освещение.
Автоматическая регулировка режимов работы фар головной оптики.

Здесь выполнен поворотный регулятор работы стеклоочистителя. Всего на рычаге пять позиций. Поворотом ручки водитель устанавливает нужную скорость очистки ветрового стекла.В нижней части панели выведена секция из 4 кнопок. Зона ответственности следующая.

Выключатель нагревателя стекла задней двери и зеркал заднего вида.
Кнопка включения кондиционера.
Активация системы рециркуляции системы отопления.
Полностью резервный выключатель.

Также на приборке имеется штатный подстаканник. Чтобы узел выдвинулся — нажмите на кнопку с рисунком стаканчика.

Горит восклицательный знак на приборке Патриота

Означает что имеется необходимость проверить тормозную систему на наличие неисправностей. Обычно требуется долить жидкости в расширительный бачок или заменить колодки.

Давление масла на панели Патриота

Красная лейка на приборке указывает на критическое падение давления смазки в картере двигателя. Если лампочка тухнет после выхода ДВС на номинальные обороты – все в порядке. Когда индикатор не гаснет, следует немедленно проверить систему смазки на наличие поломок, закупоривания магистралей.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

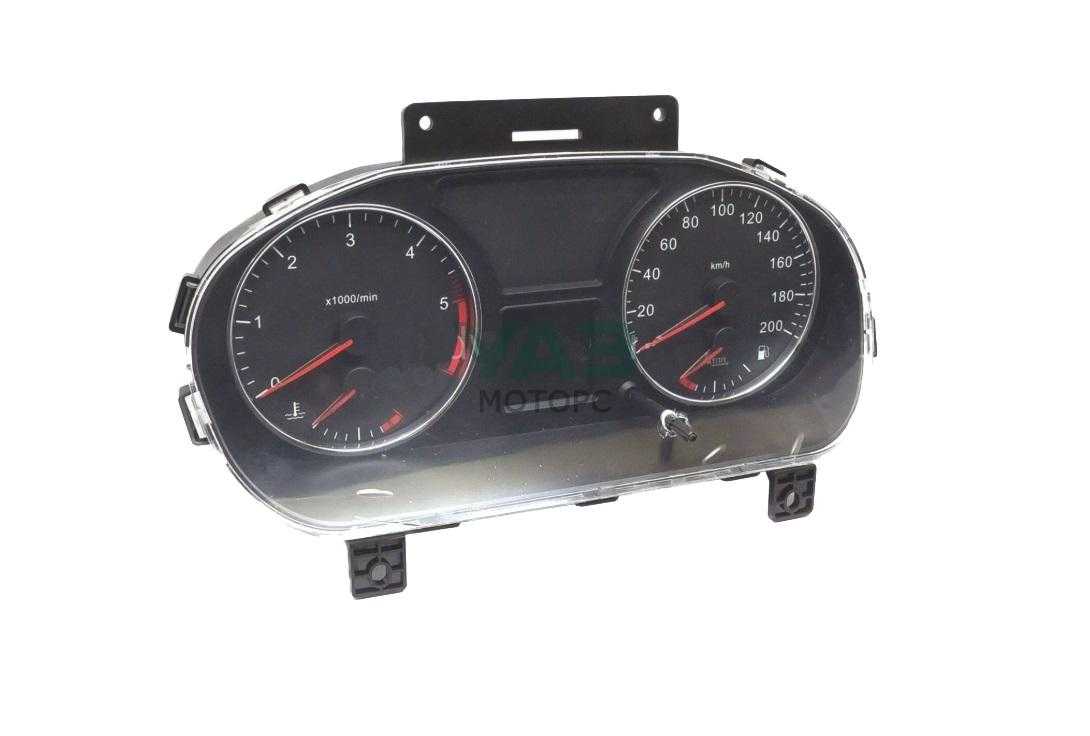

Все контрольные приборы автомобиля Уаз Патриот объединены в одну комбинацию приборов или по другому — панель приборов. В зависимости от комплектации и экологического класса двигателя, Уаз Патриот оснащается разными модификациями комбинации приборов 59.3801 производства завода Автоприбор.

Панель приборов Уаз Патриот.

Все электрические соединения комбинации приборов выполнены печатным монтажом на плате, закрепленной на ее задней стороне. Управление спидометром осуществляется с помощью датчика скорости установленного на раздаточной коробке на штуцере ведомой шестерни спидометра. Управление остальными контрольными приборами осуществляется от соответствующих датчиков на двигателе. Управление тахометром производится из блока управления двигателем.

Панель приборов не ремонтопригодна и при выходе из строя контрольных приборов подлежит замене в сборе. Для замены ламп подсветки или контрольных ламп включения указателей поворота комбинацию приборов надо снимать с автомобиля. Методика проверки исправности контрольных приборов панели находится в этом материале, а порядок проверки датчиков контрольных приборов находится в этом материале.

Панель приборов 591.3801010, схемы соединений, разъемы, подключения, эталонные показатели приборов.

Панель приборов 591.3801010-12 для Уаз Патриот с двигателем ЗМЗ-51432 CRS, схемы, разъемы, подключения, эталонные показатели приборов.

Панель приборов 596.3801010-10, схемы соединений, разъемы, подключения, эталонные показатели приборов.

Модификации панели приборов 59.3801 на Уаз Патриот.

— Комбинация приборов 591.3801010 для автомобилей с двигателем Евро-2 : два жидкокристаллических индикатора, четыре стрелочных прибора, счетчик общего и суточного пробега, индикация времени, давления масла, напряжения бортовой сети, сигнализаторы ABS и EBD. Каталожный номер 3163-3801010-20.

— Комбинация приборов 591.3801010-10 для автомобилей с двигателем Евро-2 : все тоже, что и у 591.3801010, дополнительно оснащена сигнализаторами EDC — системы впрыска топлива и COC — каталитического нейтрализатора. Каталожный номер 3163-3801010-20.

— Комбинация приборов 593.3801010 для автомобилей с дизельным двигателем Iveco : все тоже, что и у 591.3801010, часть сигналов передается по CAN-шине. Каталожный номер 3163-3801010.

— Комбинация приборов 593.3801010-10 для автомобилей с дизельным двигателем Iveco : все тоже, что и у 593.3801010, плюс дополнительные сигнализаторы EDC и COC. Каталожный номер 3163-3801010.

— Комбинация приборов 594.3801010 для автомобилей с двигателем Евро-2 : все тоже, что и у 591.3801010, но без сигнализаторов ABS и EBD. Каталожный номер 3163-3801010-30.

— Комбинация приборов 594.3801010-10 для автомобилей с двигателем Евро-2 : все тоже, что и у 594.3801010, плюс дополнительные сигнализаторы EDC и COC. Каталожный номер 3163-3801010-30.

— Комбинация приборов 595.3801010 для автомобилей с дизельным двигателем Iveco : все тоже, что и у 593.3801010-10, но без сигнализаторов ABS и EBD. Каталожный номер 3163-3801010-10.

— Комбинация приборов 596.3801010 для автомобилей с двигателем Евро-3 : все тоже, что и у 591.3801010, часть сигналов передается по CAN-шине. Каталожный номер 3163-3801010-40.

— Комбинация приборов 596.3801010-10 для автомобилей с двигателем Евро-3 : все тоже, что и у 596.3801010, плюс дополнительные сигнализаторы EDC и COC. Каталожный номер 3163-3801010-40.

— Комбинация приборов 597.3801010 для автомобилей с двигателем Евро-3 : все тоже, что и у 596.3801010, без сигнализаторов ABS и EBD. Каталожный номер 3163-3801010-50.

— Комбинация приборов 597.3801010-10 для автомобилей с двигателем Евро-3 : все тоже, что и у 597.3801010, плюс дополнительные сигнализаторы EDC и COC. Каталожный номер 3163-3801010-50.

Источник

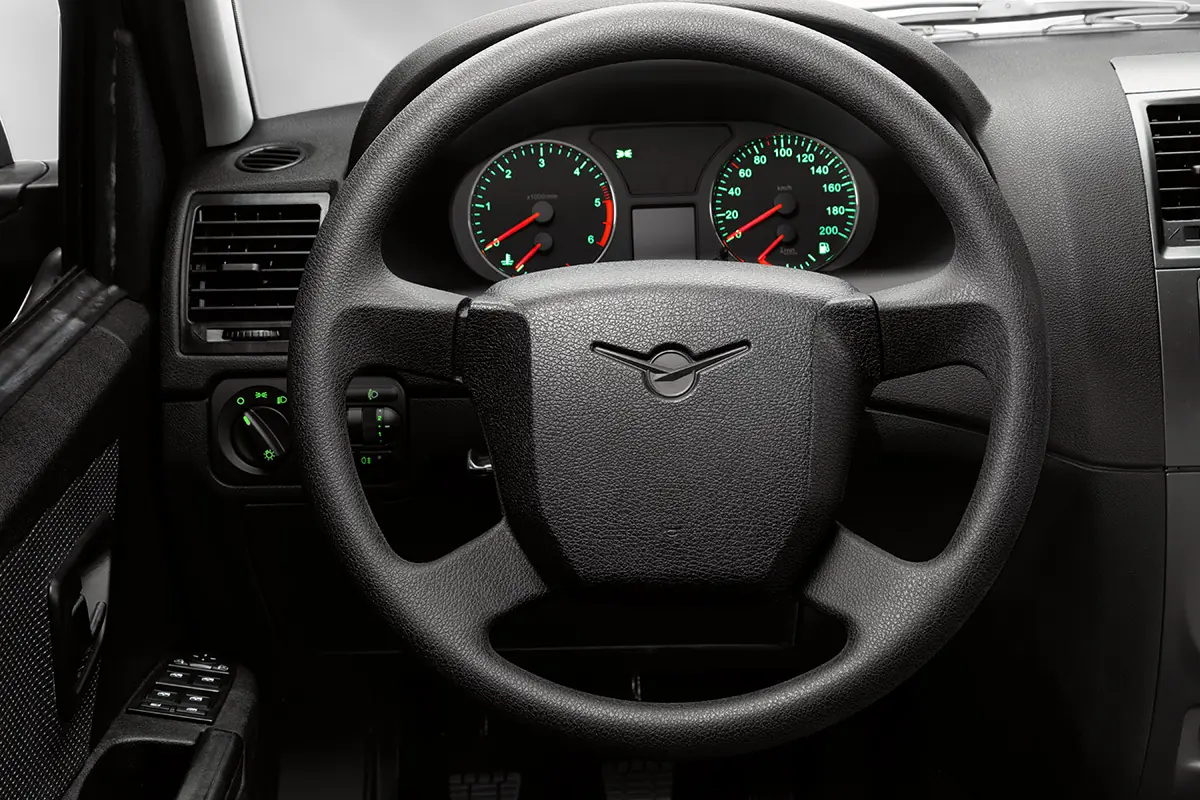

Особенности комбинации приборов

Приборная панель любого автомобиля, не только УАЗ Патриот – это изготовленный из пластика короб с электронной платой, на индикаторы которой выводятся данные со всех имеющихся контрольно-измерительных датчиков. Корпус изготавливается съёмным, т. к. нередко возникает необходимость проведения ремонтных работ. Демонтаж панели УАЗ патриот не самая сложная процедура, что позволяет использовать разные варианты тюнинга.

На внедорожниках УАЗ Патриот установлена одна из самых высокотехнологичных приборных панелей, которыми оснащаются автомобили Ульяновского автозавода. По внешнему виду и функционалу она может конкурировать с такими же изделиями кроссоверов популярных зарубежных марок.

В стандартное оснащение щитка входят следующие элементы.

Блок управления и настройки приборов освещения.
Переключатель с ближнего на дальний свет и управление поворотниками.
Переключатель скоростных режимов щеток стеклоочистителя.
Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
Указатель времени, топлива, температуры охлаждающей жидкости и т. д.
Звуковой сигнал.
Климатическая установка.
Аварийная сигнализация.

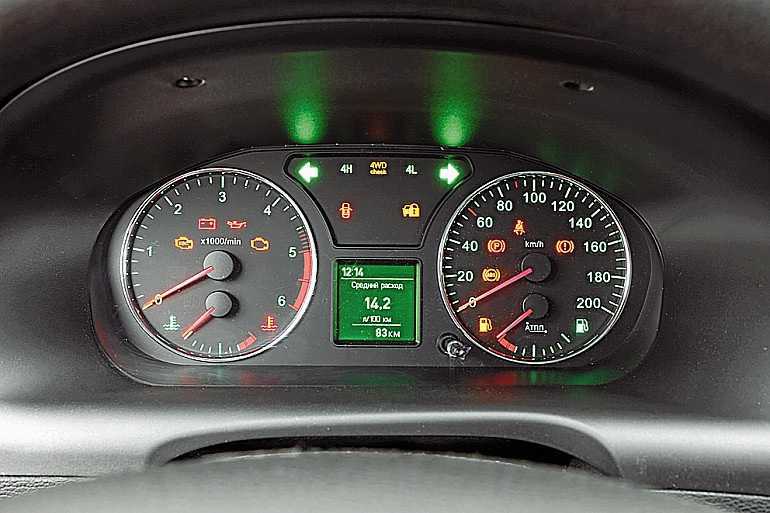

Комбинация приборов УАЗ Патриот имеет ряд сигнализирующих иконок, каждая из которых – со своим назначением. Схема обозначений и индикаторов следующая.

Указатель температуры охлаждающей жидкости.
Работоспособность свечей зажигания.
Сигнализация падения давления масла в двигателе.
Сигнализация о наличии каких-либо ошибок в работу силовой установки.
Перегрев охлаждающей жидкости.
Частота вращения коленвала (тахометр).
Стрелка левого поворота и аварийная сигнализация.
Указатель незакрытой двери.
Показатель низкого заряда аккумуляторной батареи.
Лампа, указывающая на проблемы с тормозной системой.
Показатель функционирования антиблокировочной системы (АБС).
Сигнализация включения стояночного тормоза.
Указатель подключения полного привода (передний мост).
Правый поворотник и аварийная сигнализация.
Прибор измерения скорости автомобиля (спидометр).
Сигнализатор работы задних ПТФ (противотуманные фары).
Лампа-указатель включения головного света
Включенные противотуманные фары спереди.
Указатель слишком низкого уровня топлива в баке.
Сигнализация включения дальнего света фар.
Уровень топлива.
Кнопка сброса текущего пробега.
Индикация общего пробега.
Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
Переключение индикации.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

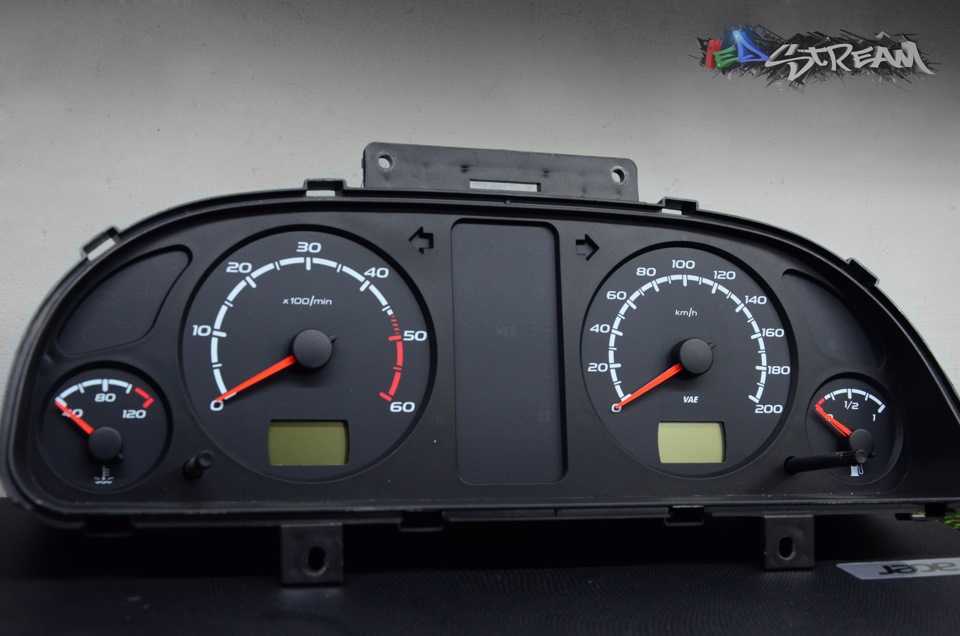

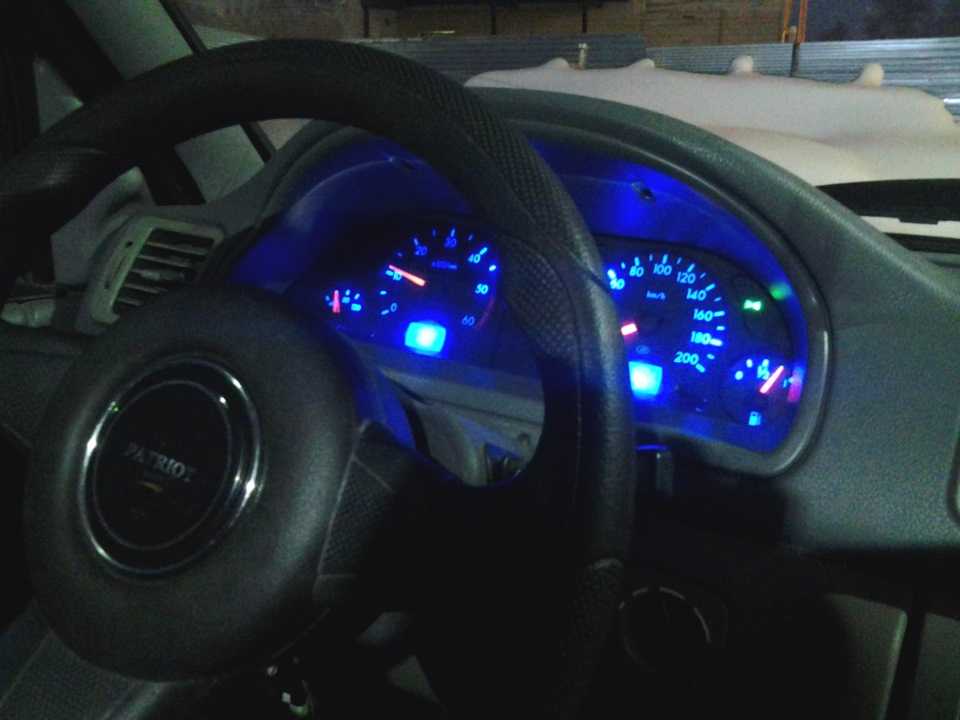

Варианты тюнинга панели приборов УАЗ Патриот

Способов немного, в основном это использование альтернативной подсветки и иной дизайн шкалы. Чтобы изменить подсветку, понадобится приобрести 6 светодиодов и 6 резисторов с сопротивлением 850 Ом. Один светодиод должен быть синего цвета (3 мм), а остальные белые размером не менее 5 мм. Светодиоды вставляются вместо ламп в стандартные патроны.

Следует приобрести диодную синюю ленту (вообще можно использовать любые цвета) длиной 15 см. Далее снимается щиток приборов. Потом надо отсоединить стандартную вставку, воспользовавшись канцелярским ножом. Не снимая стрелок, отогнуть штатную вставку и канцелярским ножом стереть светофильтр зелёного цвета. Проверить свечение.

После этого можно приклеивать за вставку куски плёнки (синяя, красная и др.) непосредственно за секторами шкал. На этом можно считать замену подсветки завершенной. Остаётся собрать панель приборов в обратном порядке и проверить, чтобы все стрелки находились на штатных местах без смещения.

Подсветка на светодиодах – самый простой вариант тюнинга. Но существуют и более сложные способы доработки. Например, установка альтернативной шкалы для всех указателей (спидометр, тахометр и др.). Они выглядят более современно. Макеты можно изготовить своими руками или воспользоваться готовыми вариантами, скачав трафареты из интернета.

Также многими автолюбителями практикуется обшивка внешней части другими материалами, на шкалы добавляют кольца с хромированным покрытием. Самый сложный вариант тюнинга – это монтаж спортивной комбинации приборов. Сложность заключается в необходимости модернизации стандартных разъемов. Кроме того, надо корректировать работу контроллера для синхронизации с новыми приборами, а для этого потребуется изменить программное обеспечение, т. е. прошивку ЭБУ. Многие владельцы устанавливают приборные панели от рестайлинга на более старые модели. Для этого нужна распиновка щитка приборов УАЗ Патриот, найти ее можно на тематических форумах.

Рассматривая оборудование, можно провести аналогию с подобными проблемами на панелях ВАЗ. Фактически все одно и то же, ничего нового здесь нет. Диагностика, ремонт и тюнинг во многом схожи, что неудивительно для отечественного автопрома.

Источник

УАЗ Патриот и панель приборов

Панель приборов – одна из важнейших составных частей любого современного автомобиля. Для новичков приборная панель машины (не путать с торпедой УАЗ Патриот) – это набор непонятных поначалу агрегатов, мигающих значков и надписей. Но на самом деле они выполняют свою миссию: помогают контролировать работу всех жизненно важных систем. Благодаря этим значкам и устройствам водитель всегда вовремя проинформирован обо всех возможных отклонениях в работе основных узлов, агрегатов и электронных систем.

Сигнализируя о поломках, панель приборов поможет вовремя выявить неисправность на начальной стадии. Другая задача этого узла заключается в эстетичном внешнем виде. На УАЗ Патриот устанавливается современная панель, она радует глаз и повышает комфорт управления автомобилем. Это уже не тот примитивный щиток, который был на УАЗ 469 – теперь это сложная и функциональная система контроля.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

Вышел из строя главный щиток (микросхема),
Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия	Результаты
Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты.	Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок.	Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов.	Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.
