Что представляет собой катушка зажигания на ваз 2109?

как прозвонить катушку зажигания ваз

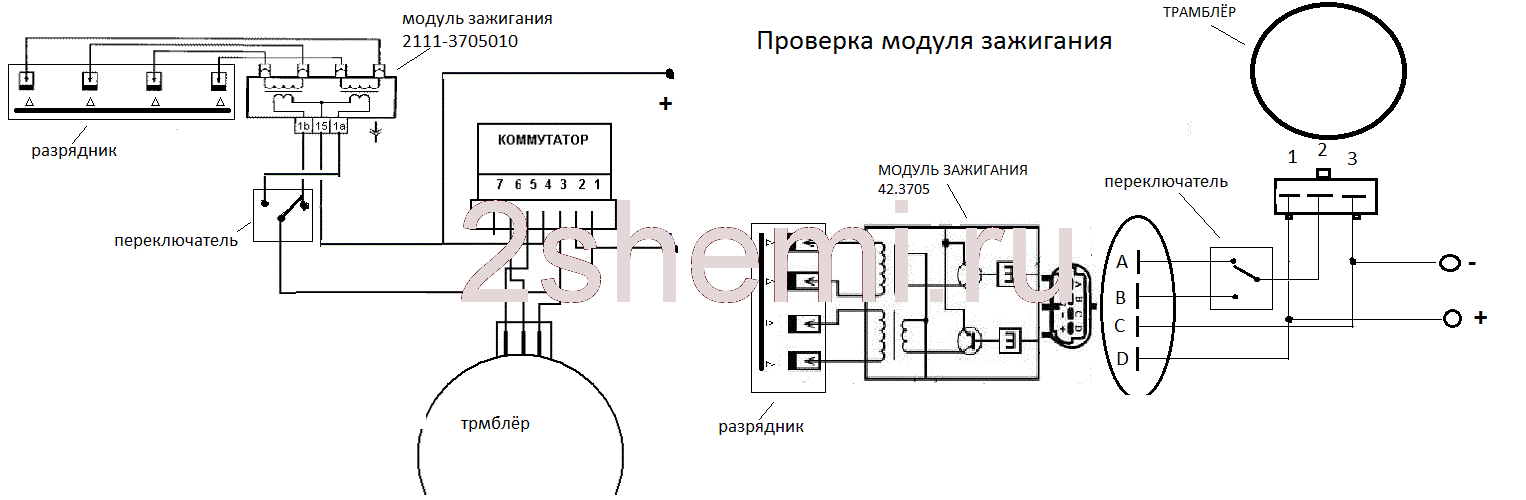

Как проверить модуль зажигания на ВАЗ 2114

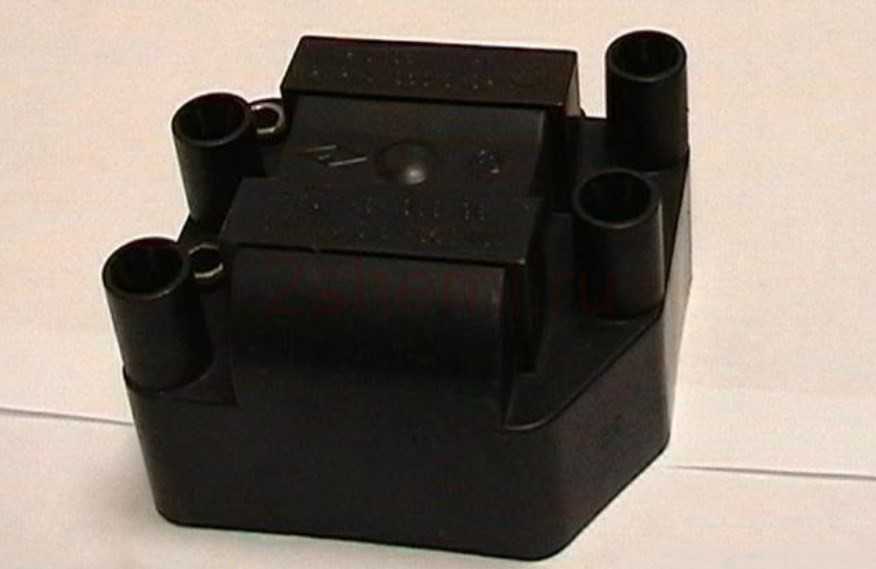

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

– потеря тяги при увеличении скорости; – высвечивается сообщение – ошибка «Cheсk engine».

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Если видео не показывает, обновите страницу или нажмите здесь

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

Признаки неисправности катушки 2109

В этой схеме роль катушки переоценить невозможно. Стоит ей потерять работоспособность, хотя бы частично, и это чревато полной остановкой двигателя. Подлость устройства заключается в том, что происходит это совершенно неожиданно, без всяких предварительных предупреждений и мopaльной подготовки водителя. Хотя внимательный водитель может все-таки заметить некоторые отклонения в работе мотора, которые могут выражаться в следующем:

1. За 400-500 км до выхода из строя, катушка исправно работает на холодном двигателе только после 1-2 минут прогрева. До этого двигатель запускается, но конвульсирует, что чаще всего списывают на мусор в системе холостого хода. В это же время могут появляться сбои в переходных режимах работы двигателя на малых оборотах, примерно до 1000 об/мин. Их тоже тяжело вычислить, поскольку сбоит мотор не более 30 секунд, после чего все становится на места.
2. Еще один кратковременный симптом — при холодном запуске двигателя и при нажатой педали акселератора, двигатель начинает активно троить, но происходит это тоже всего несколько секунд, работа мотора нормализуется после отпускания педали и нового нажатия.
3. Во время ускорения и при смене передач могут возникать временные сбои в виде рывков, вибрации, ухудшения динамики, но симптомы исчезают так же неожиданно, как и появились. Это тоже может длиться несколько секунд, но повторяться все чаще.
4. Стоп-машина. Двигатель отказывается запускаться, искра отсутствует полностью.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

https://youtube.com/watch?v=Z5cUQhKBZm0

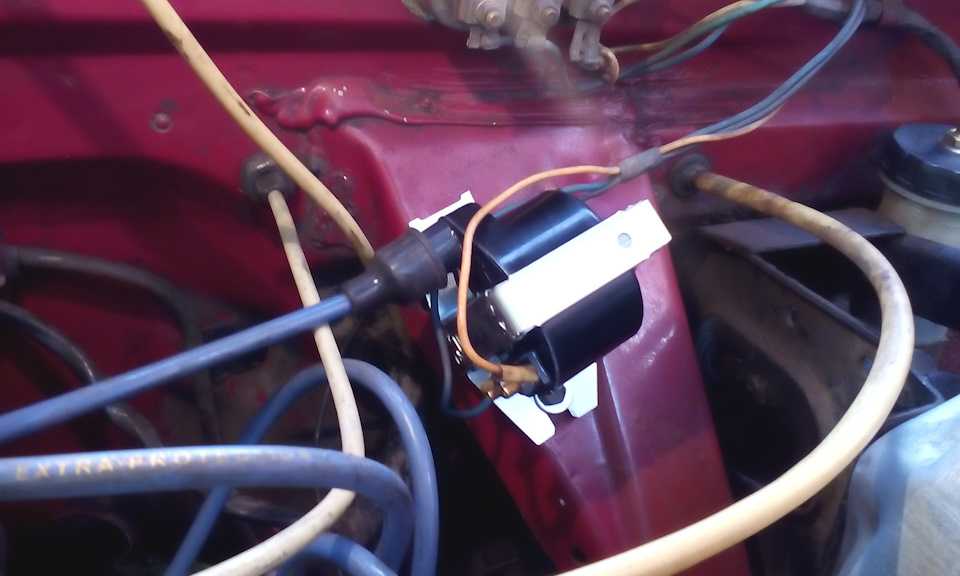

Катушка зажигания

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

катушка зажигания

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Измеряем сопротивление катушки зажигания

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Как проверить катушку зажигания: 3 проверенных способа

Загрузка …

Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099

Проверка катушки зажигания (бобины)

При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении  и пр., есть смысл проверить работоспособность катушки зажигания.

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

• снимаем минусовую клемму с АКБ
• отсоединяем высоковольтный провод от катушки зажигания
• отсоединяем провода, ведущие к двум выводам катушки

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам К и Б. Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

Проверка катушки

— Проверяем исправность первичной обмотки катушки зажигания

Для этого присоединяем один щуп тестера к выводу Б второй щуп к выводу К — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю (0,4 – 0,5 Ом).

— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания

Для этого один щуп тестера присоединяем к выводу Б катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм.

— Проверяем исправность изоляции (наличие короткого замыкания)

Для этого один щуп тестера присоединяем к выводу Б катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм.

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

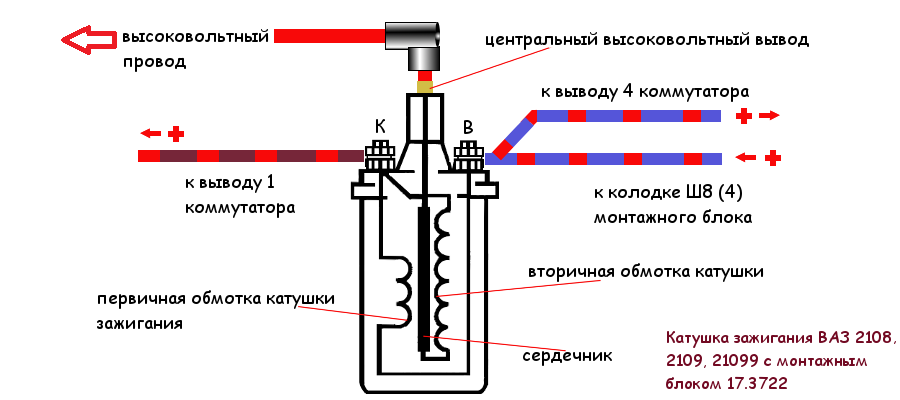

Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.

• Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

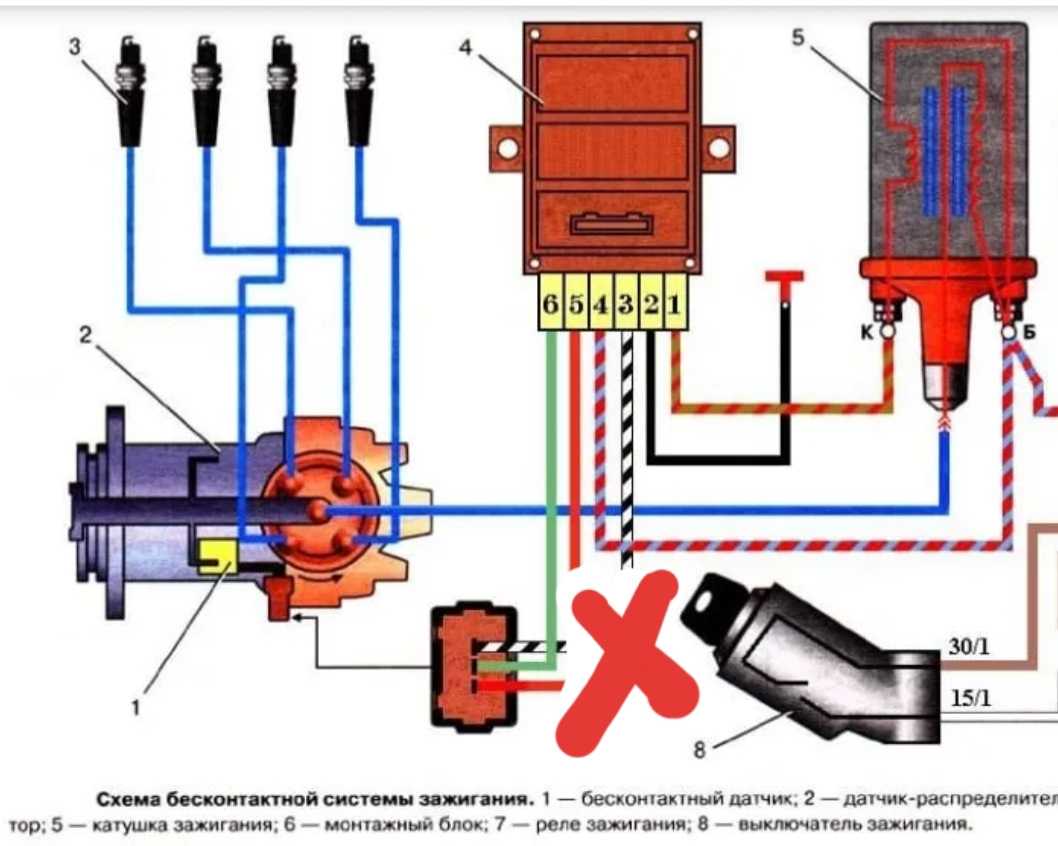

• Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099
• Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификаций
• Неисправности свечей зажигания
• Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099
• Особенности установки трамблера на двигатель автомобилей ВАЗ 2108, 2109, 21099
• Подбор свечей зажигания NGK для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099
• Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099
• Применяемость свечей зажигания на автомобилях ВАЗ
• Проверка бесконтактной системы зажигания карбюраторных двигателей автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099
• Проверка вакуумного регулятора опережения зажигания на ВАЗ 2108, 2109, 21099
• Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107
• Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099
• Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099
• Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099
• Расшифровка маркировки отечественных свечей зажигания
• Свечи зажигания
• Свечи зажигания NGK на классику (ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107)
• Установка момента зажигания (угла опережения зажигания) на автомобилях 2108, 2109, 21099
• Установка момента зажигания (угла опережения зажигания) на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификациях
• Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя. Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

— «Выстрелы» в глушитель при работе на холостом ходу. Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

— Черный дым из глушителя. Дымит не сгоревшее топливо.

— Повышенный расход топлива. На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

— Позднее зажигание, признаки, причины — Принцип действия бесконтактной системы зажигания — Схема бесконтактной системы зажигания

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы. » alt=»»>

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Устройство и назначение

Итак, какое устройство и какие функции выполняет распределитель зажигания, какое его расположение и какой порядок проводов на трамблере ВАЗ 2109? Трамблер ВАЗ 2109 представляет собой одну из составных частей систем зажигания. Его предназначение заключается в регулировке и подаче электрического импульса на коммутатор самой катушки. Также он распределяет искру на свечи зажигания, учитывая при этом определенную последовательность.

В отечественных «девятках» могут использоваться два типа систем зажигания ВАЗ — контактная и бесконтактная. Соответственно, могут использоваться и два типа распределителей. Друг от друга эти устройства могут отличаться только конструкцией, но не функциями. В частности, речь идет о наличии контактов и датчиков. В контактной системе используется непосредственно прерыватель, а в бесконтактном варианте — специальный датчик. Что касается основных технических характеристик, то в целом они идентичны.

Устройство распределителя для «девятки»

Если говорить об устройстве, то на ВАЗ 2109 используется специальный распределительный элемент, оборудованный датчиком Холла. Сам по себе этот узел рассчитан на четыре искры, он также имеет встроенные центробежный и вакуумный контроллеры опережения.

В соответствии со схемой, приведенной ниже, основные составляющие конструкции таковы:

1. Уплотнительное кольцо. Благодаря ему обеспечивается герметичность конструкции в целом.
2. Муфта устройства.
3. Шайбы, предназначенные для регулировки.
4. Валик с установленным на нем центробежным устройством.
5. Опорная пластина.
6. Диск, так называемый экран, предназначенный для защиты конструкции от пыли.
7. Бегунок. На практике бегунок трамблера является достаточно надежным элементом, но он также может выходить из строя.
8. Непосредственно датчик Холла.
9. Стопорная шайба.
10. Упорная шайба.
11. Сам корпус, внутри которого располагается конструкция.
12. Вакуумный корректор.

Схема подключения устройства

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.
