Электрическая схема монтажного блока реле и предохранителей автомобиля ВАЗ-2107:

R1 — реле включения обогрева заднего стекла; R2 — реле включения очистителей и омывателей фар; R3 — реле включения звукового сигнала; R4 — реле включения электродвигателя вентилятора системы охлаждения; R5 — реле включения дальнего света фар; R6 — реле включения ближнего света фар; F1 — F17 — предохранители

Электрические цепи автомобиля ВАЗ-2107, защищаемые предохранителями (в скобках номиналы предохранителей для монтажных блоков старого образца):

Эта статья содержит множество полезной информации для владельцев «семерки», которые самостоятельно обслуживают свой автомобиль. Также, тут будет представлена оригинальная схема электропроводки на ВАЗ 2107.

Речь в данной статье пойдет о поиске различных неисправностей в электрической системе, которые возникают в процессе эксплуатации, а также о том, как быстро устранить обнаруженные поломки.

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим «включено». Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем «плюс» аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.

1 Основные неисправности – способы устранения

Если не работают дворники ваз 2107, поиск неисправности начинают с простого: проверки предохранителя. При целом предохранителе возможны повреждения проводов или окисление наконечников. Зачищаем наконечники, устраняем повреждения. Неисправность может скрываться и в переключателе режимов, его меняем. Возможно, износились или зависли щетки электродвигателя. Заменяем их новыми или устраняем зависание, коллектор зачищаем мягкой канцелярской резинкой.

Первая мысль, которая должна возникать у автолюбителя при выходе из строя дворников — проверить предохранители

Если предохранитель рабочий, а дворники не двигаются, возможно, они примерзли к стеклу. Иногда водители бросают в отсек, где находится механизм дворников, различные предметы. Они могут застопорить работу дворников. Иногда по каким-то причинам происходит деформация рычагов трапеции. Их выравниваем или заменяем новыми. Самое неприятное, что может случиться – это короткое замыкание обмотки электродвигателя. Если это произошло с якорем, можно его заменить, а лучше при любом коротком замыкании купить и установить новый двигатель.

Дворники работают в двух режимах: постоянном и прерывистом. Отсутствие прерывистого режима указывает на неисправность переключателя или реле. Их придется заменить. Может замкнуть проводка на контактной стойке, ремонтируем ее устранением замыкания. Случается, что положение переключателя для прерывистого режима вызывает безостановочную работу дворников. Вероятно, неисправно реле – его меняем. Иногда реле дворников можно исправить. Дворники могут не работать прерывисто, если увеличен зазор между контактами реле, или не останавливаются, когда они спеклись. В обоих случаях регулируем зазор.

Иногда дворники работают неправильно: останавливаются в самом неподходящем месте, в исходное положение не возвращаются. Вероятно окисление контактов концевого выключателя электродвигателя или происходит неполное замыкание. Контакты зачищаем, пластину выключателя подгибаем. Неподвижные дворники при работающем электродвигателе свидетельствуют о том, что разрушена шестерня в редукторе двигателя или слабо закреплен кривошип на оси. Шестерню меняем, проверяем крепление кривошипа, затягиваем крепление.

Покупка новых дворников

Если вы решили заменить старые и изношенные дворники на своей ВАЗ 2107, то первым делом вам понадобится новая пара качественных дворников. Чтобы выбрать подходящие вам дворники, следуйте этому простому руководству:

Определите размеры. Проверьте размеры старых дворников или изучите руководство по эксплуатации вашего автомобиля, чтобы узнать, какой размер нужен. Обычно размеры дворников указываются в дюймах или миллиметрах.
Выберите тип крепления. Существуют два основных типа крепления дворников — крючковое и переходное. Убедитесь, что новые дворники имеют подходящий тип крепления для вашего автомобиля.
Определите тип резины. Дворники бывают с обычной резиной и силиконовые. Силиконовые дворники долговечнее и лучше справляются с очищением ветрового стекла, но они стоят дороже.
Проконсультируйтесь с продавцом. Если вы не уверены в своем выборе, обратитесь к продавцу или консультанту в магазине автозапчастей. Они помогут вам подобрать правильные дворники и дадут рекомендации по эксплуатации.
Приобретите дворники. Купите новые дворники в магазине автозапчастей или заказывайте их онлайн

Обратите внимание на гарантию и условия возврата товара.

Не забудьте при покупке дворников убедиться, что они совместимы с ВАЗ 2107 и соответствуют требованиям производителя.

Какие дворники лучше

От того, из чего именно сделано основание очистителя, зависит не только его цена, но и эффективность работы. Качество основания играет основную роль в очистке стекла от влаги

Выбирая изделие, стоит обратить внимание, из чего оно сделано. Это может быть:

1. каучук с напылением графита;
2. силикон;
3. напыление из тефлона.

Сначала в дворниках использовался каучук с напылением графита. Они хорошо справляются с задачей, но недолговечны.

Силикон плохо выдерживает воздействие низких температур, в остальном всегда дает хороший результат.  Дороже каучуковых раза в 2.

Тефлон хорошо показал себя в эксплуатации, но по сравнению с обычными дороговат.

Большую роль играет от какого производителя стеклоочистители. В рейтинге высшие позиции занимают: Bosch, Valeo, Heyner, Trico.

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

• электромагнитная катушка;
• резистор и конденсатор;
• микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

• Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
• Открутить 2 винта.
• Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

• При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
• В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
• После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
• Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Щетки стеклоочистителей LADA (ВАЗ) 2107 1982 – 2012

Щетки стеклоочистителя с подогревом для Lada 2107 1982-2012 (комплект АТР) BURNER 5

Товаров всего: 4

2020 Автомагазин «Эксплорер». Багажники на крышу, фаркопы, автобоксы, дефлекторы окон и капота, кунги и крышки для пикапов, пороги и обвесы из нержавеющей стали, автосигнализации, предпусковые подогреватели Webasto и Hydronic

Контактная информация

Адрес пункта выдачи заказов: Россия, — Выбрать регион

Телефон:.

2020 Автомагазин «Эксплорер».

Материалы и цены размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ

Минимум документов

Для кредитной заявке необходимо лишь паспорт, наличие дебетовой карты и возможность входа в Сбербанк Онлайн и Мобильный банк.

Как снять моторчик дворников ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Что такое моторчик стеклоочистителя?

Все легковые, грузовые и прочие транспортные средства уже с завода обязательно оснащаются механизмами для очистки стекол, теже щетки стеклоочистителя. В стандартном виде, он представляет собой два держателя с резинками на лобовом стекле и один держатель на заднем стекле (для автомобилей с кузовом «универсал» или «хэтчбэк»). Все стеклоочистители поддерживают три режима работы, в процессе которого они передвигаются быстро, медленно или в прерывистом темпе.

Все стеклоочистители снабжаются специальным электродвигателем с редукторной передачей крутящего момента. На валу двигателя крепится два механизма предназначенных для работы стеклоочистителей. Один поворачивает дворники до определенного положения на лобовом стекле, а второй отвечает за перемещение очистителей в исходное положение. Система рычагов поддерживает стеклоочистители на протяжении всей работы.

По сути, электродвигатель вращается без остановок, а за перемещение дворников отвечает специальный механизм, который допускает их поворот и быстрый возврат в исходное положение. Этот механизм называется трапеция стеклоочистителя. Он состоит из комплекса рычагов, которые и перемещают дворники по лобовому стеклу.

Помимо стеклоочистителей, за нормальный обзор на фронтальную часть дороги отвечает и система омывания стекол. Он представляет собой бачок со специальной жидкостью, которая под действием установленного в бачке насоса, закачивается в систему и разбрызгивается на лобовом стекле

Крайне важно, чтобы эти механизмы были всегда в исправном и рабочем состоянии. Это связано с тем, что в запланированный день поездки погода может запросто испортиться и движение с неисправной системой стеклоочистителей может стать очень опасной

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107

• Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
• Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).
• Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

Отсоединяем колодку жгута проводов стеклоочистителя.

Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

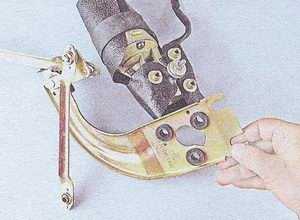

Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

Снимаем кронштейн вместе с тягами.

Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

• Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.
• Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.
• Отсоединяем разъем мотор редуктора стеклоочистителя.
• Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Моторное масло Шелл Хеликс для приоры

Ангельские глазки на ваз

Как снять крыло на ваз 2114

Как поменять щётки на генераторе ваз

Как подключить печку на ваз 2106, самостоятельная замена, пошаговое описание

Что такое эсуд на ваз или ЭБУ для ВАЗ 2114

Последовательность регулировки клапанов на ваз 2106, подготовка и разборка, инструменты, последовате…

Регулировка карбюратора ваз 21011 своими руками

Замена

Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:

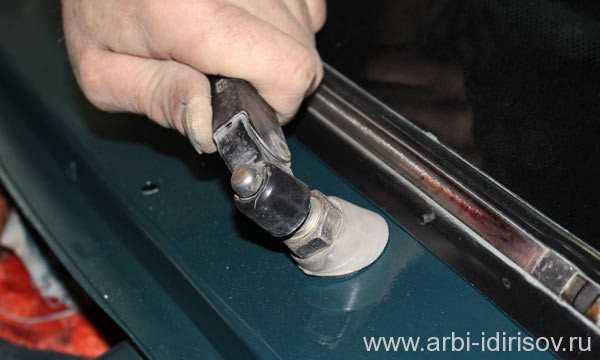

• устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу;
