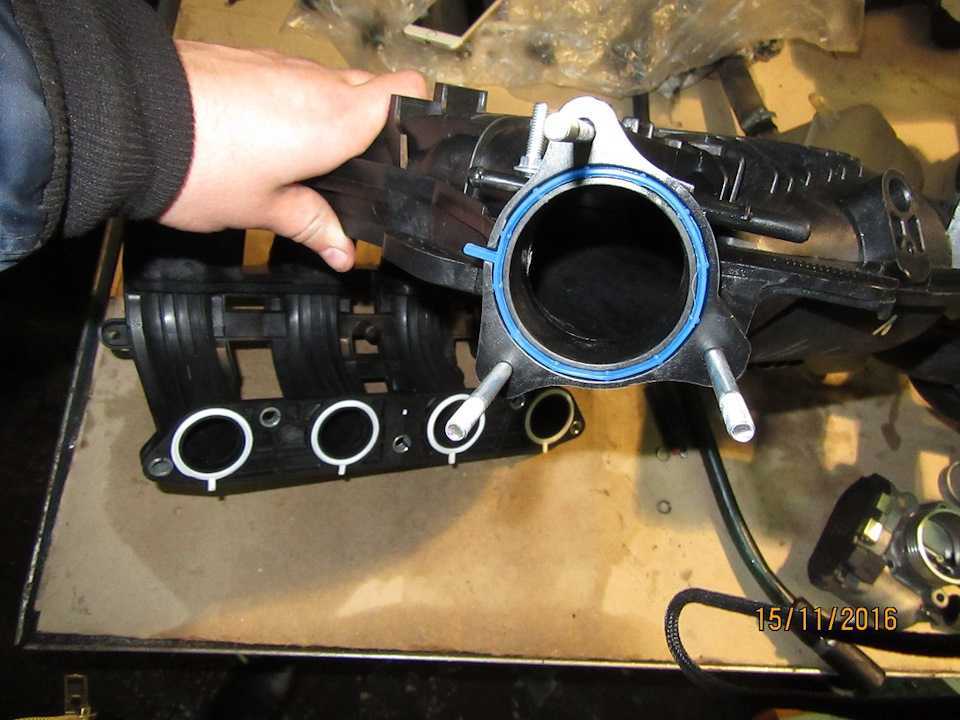

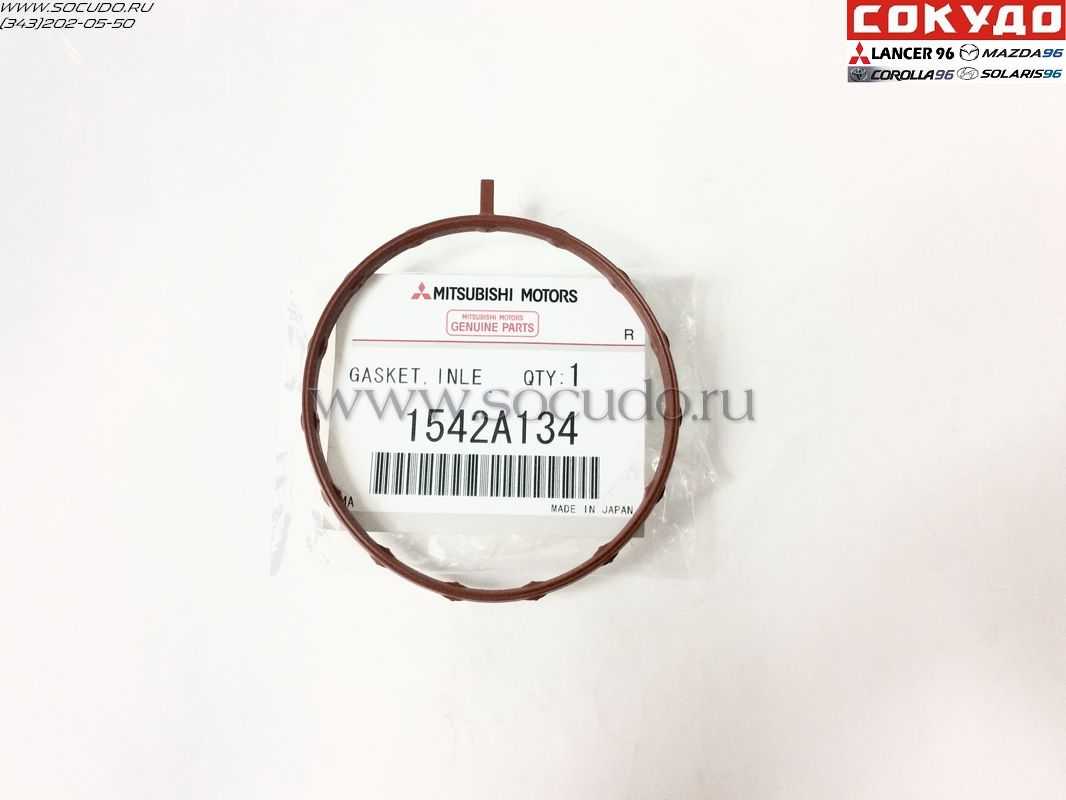

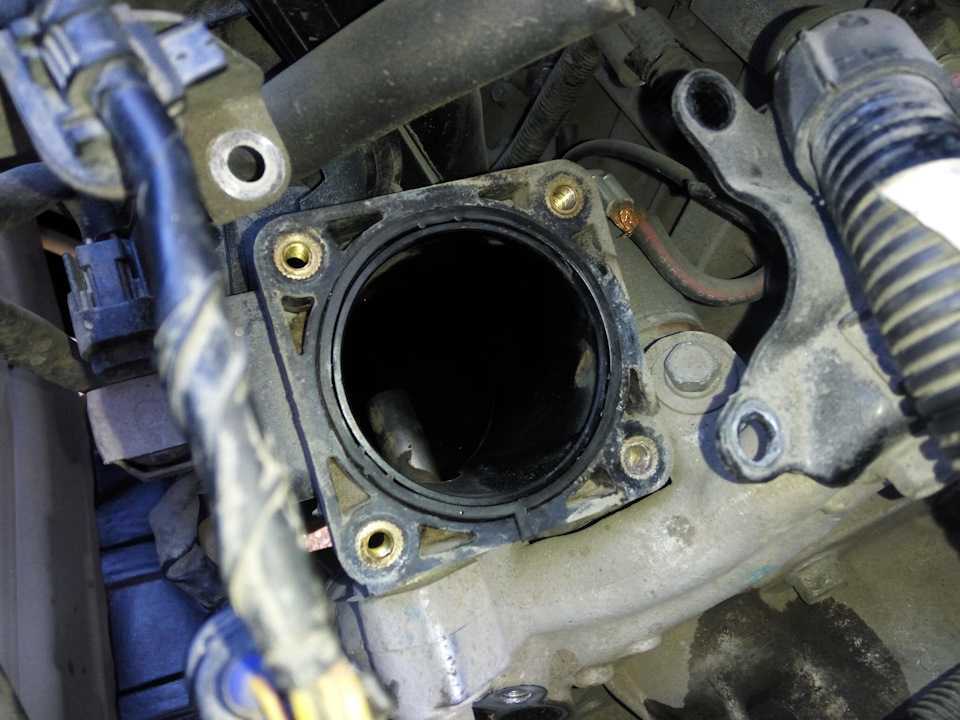

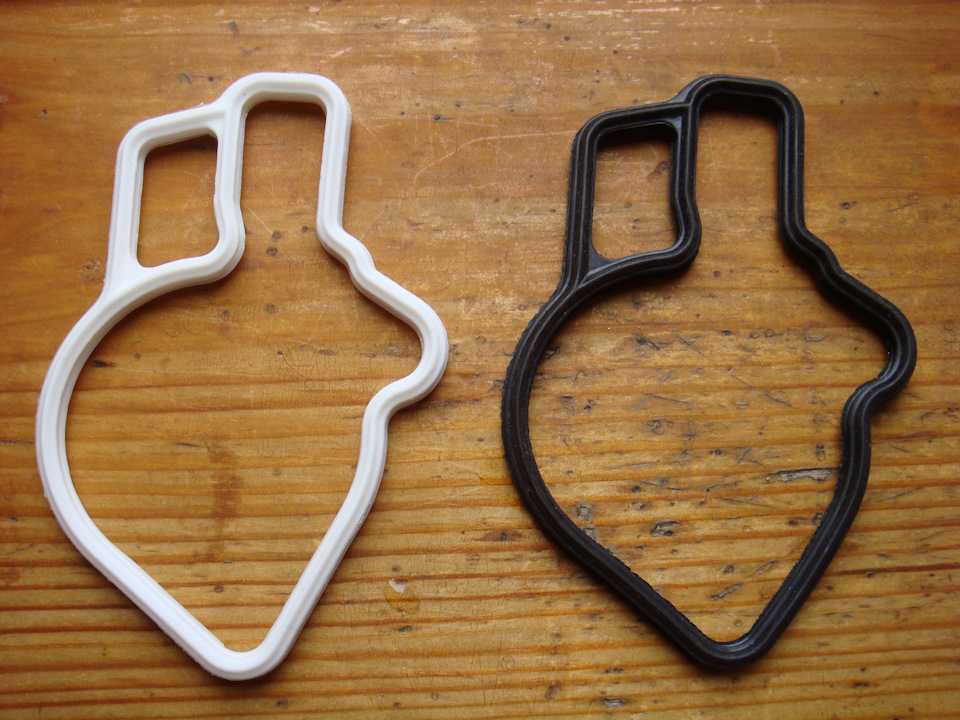

Прокладка между дросселем и впускным коллектором

Назначение и принцип действия датчика дроссельной заслонки 406.1130000-01

Датчик дроссельной заслонки предназначен для определения угла расположения воздушной заслонки в любой момент времени функционирования двигателя и тем самым обеспечивает данными электронный блок управления о режимах его работы. По выходному импульсу ДПДЗ ЭБУ определяет текущее расположение воздушной заслонки, а по быстроте изменения сигнала определяется динамика управления педалью газа, что в свою очередь является главным значением для запуска режимов кикдауна или включения подачи воздуха мимо дроссельной заслонки через узел холостого хода. По сигналу датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216 двигателя контроллер определяет угол поворота дроссельной заслонки. При пуске двигателя компьютер определяет угол поворота воздушной заслонки и, если она открыта больше чем на 75%, переводит движок на режим продувки. По импульсу датчика дроссельной заслонки о крайнем положении воздушной заслонки — в закрытом положении ЭБУ начинает управлять РХХ и, таким образом, обеспечивает подачу воздуха в движок в обход закрытой воздушной заслонки. ДПДЗ участвует в управлении движком с момента запуска. С помощью датчика положения дроссельной заслонки ЭБУ определяет режим работы мотора.

Питание прибора осуществляется постоянным током от компьютера автомобиля равным 5±0.1 В

Принцип работы датчика дроссельной заслонки 405, 406, 409, 4213, 4216 двигателя заключается в преобразовании угла поворота воздушной заслонки в напряжение постоянного тока. При изменении угла открытия дроссельной заслонки меняется выходное напряжение за счет изменения сопротивления токопроводящих пластин датчика. Это хорошо демонстрирует формула расчета напряжения U=I*R . Оно составляет 250-650 мв при закрытом дросселе и 3900-4700 мв при открытой воздушной заслонке. ЭБУ получает сигнал о закрытой дроссельной заслонке — управляющее напряжение минимальное 250-650 мв. При резком открытии воздушной заслонки управляющее напряжение от ДПДЗ растет и тем самым ЭБУ получает сигнал о повышении оборотов мотора. При установившихся оборотах работы движителя управляющее напряжение почти не изменяется и ЭБУ таким образом узнает о данном режиме. Изменение выходящих данных с датчика дроссельной заслонки 405, 406, 409, 4213, 4216 двигателя возникает при нажимании на педаль газа. Таким образом водитель управляет вращением движителя на различных моментах его работы.

Видео — датчик дроссельной заслонки (ДПДЗ) :

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Ремонт дроссельной заслонки ЗМЗ 406

Перед началом ремонта дроссельной заслонки ЗМЗ 406 необходимо определить неисправность, которая могла возникнуть. Для этого следует провести диагностику с помощью специализированного оборудования.

После определения причины неисправности, можно приступать к самому ремонту. Основные виды работ включают очистку и смазку механизма заслонки, замену износившихся элементов и настройку регуляторов.

При очистке и смазке механизма заслонки рекомендуется использовать специальные средства, предназначенные для этих целей. Они помогут удалить загрязнения и обеспечить плавное движение деталей.

При замене износившихся элементов, следует подобрать качественные аналоги или использовать оригинальные запчасти от производителя. Это позволит обеспечить надежность и долговечность узла дроссельной заслонки.

После замены деталей, необходимо произвести настройку регуляторов дроссельной заслонки ЗМЗ 406. Для этого следует следовать рекомендациям производителя автомобиля или обратиться к специалисту.

В процессе ремонта дроссельной заслонки ЗМЗ 406 важно соблюдать технологию и правила безопасности. Рекомендуется обратиться к квалифицированному мастеру или сервису для выполнения этих работ, чтобы избежать ошибок и повреждений

Все проведенные работы по ремонту дроссельной заслонки ЗМЗ 406 стоит документально оформить, чтобы при необходимости иметь информацию о выполненных операциях и использованных запчастях.

Шаги ремонта дроссельной заслонки ЗМЗ 406:
1. Провести диагностику неисправности.
2. Очистить и смазать механизм заслонки.
3. Заменить износившиеся элементы.
4. Настроить регуляторы.

Диагностика неисправностей

Также следует проверить электрическое подключение заслонки. Убедитесь, что провода целые и не имеют коррозии. Проверьте, достаточно ли электрическое напряжение подается на заслонку с помощью мультиметра.

Если заслонка не отвечает на команды педали газа или работает некорректно, возможно, проблема кроется в датчике положения дроссельной заслонки. Проверьте его на работоспособность и правильность установки. Датчик должен отдавать правильные значения в зависимости от положения заслонки.

Если после проведения вышеперечисленных проверок не удалось выявить неисправность, рекомендуется обратиться к специалисту для дополнительной диагностики и ремонта.

Необходимые инструменты и материалы

Для ремонта дроссельной заслонки ЗМЗ 406 потребуются следующие инструменты:

Набор отверток;
Ключи разных размеров;
Индикатор хода заслонки;
Трубка для сборки и разборки;
Диагностический сканер;
Толщиномер;
Чистящий спрей;
Набор антистатических инструментов;
Мультиметр;

Кроме того, потребуются следующие материалы:

Антифрикционная смазка;
Уплотнительные кольца;
Прокладки;
Уплотнители;
Диэлектрическая смазка;
Контактный спрей;
Чистящее средство для электронных компонентов.

Убедитесь, что у вас есть все необходимое перед тем, как приступать к ремонту дроссельной заслонки ЗМЗ 406.

Порядок выполнения ремонта

Для выполнения ремонта дроссельной заслонки ЗМЗ 406 необходимо следовать следующим шагам:

1. Отключите аккумулятор

Это очень важно для вашей безопасности и предотвращения возможного повреждения электрической системы

2. Снимите воздушный фильтр, чтобы получить доступ к дроссельной заслонке.

3. Отсоедините провода, подключенные к дроссельной заслонке, и пометьте их, чтобы потом правильно подключить их обратно.

4. Ослабьте крепление дроссельной заслонки при помощи имеющихся инструментов.

5. Снимите дроссельную заслонку с поверхности двигателя. Если заслонка застревает, воздействуйте на нее деликатно, чтобы не повредить ее.

6. Осмотрите дроссельную заслонку на наличие износа, повреждений или неправильной установки. При обнаружении проблем, замените поврежденные детали.

7. Проделайте процедуру снятия в обратной последовательности, установив новую или отремонтированную дроссельную заслонку.

8. Проверьте работу дроссельной заслонки на холостом ходу и при ускорении. Убедитесь, что она функционирует правильно и открывается и закрывается без проблем.

9. Подключите провода к дроссельной заслонке и установите воздушный фильтр обратно.

10. Подключите аккумулятор обратно и убедитесь, что все электрические компоненты функционируют корректно.

11. Проведите тестовую поездку, чтобы убедиться, что дроссельная заслонка работает должным образом и не вызывает никаких проблем.

Следуя этим шагам, вы сможете успешно выполнить ремонт дроссельной заслонки ЗМЗ 406 и вернуть вашему автомобилю его нормальную работу.

Замерзает газовый редуктор

Если замерзает газовый редуктор, возможная причина что забился патрубок коллектора с которого выходит охлаждающая жидкость в по трубке в газовый редуктор. Также может забиться сам патрубок, который входит в газовый редуктор.

Проверка и ремонт проблемы замерзания газового редуктора, сначала отсоедините трубку охлаждения от коллектора и посмотрите течет охлаждающая жидкость, затем другую трубку, и если не течет охлаждающая жидкость с кокой-то из этих трубок, то прочистите это выходное отверстие. Также проверти, проходит жидкость сквозь газовый редуктор, снимите две трубки дуньте в одну из них, если воздух не идет значит ищите забитое место.

А самая распространенная причина замерзания газового редуктора, мало охлаждающей жидкости, либо воздушная пробка, воздушную пробку можно удалить так, снимите с коллектора трубку охлаждения, и дождитесь пока с коллектора и трубки пойдет жидкость.

Также может замерзать газовый редуктор, если слегка прогорела прокладка под головкой, и газы прорываются в охлаждающую жидкость, признаки, выходят пузыри с радиатора, двигатель начинает перегреваться, а печка плохо греет.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

основного корпуса (средней части) с поплавковой камерой;
корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным

Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок

Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера

Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402. На фото схема карбюратора К-151

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

Ремонт ЗМЗ 406

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

Способы, как уменьшить количество потребляемого горючего

Рассмотрев все моменты, которые тем или иным образом влияют на расход топлива у Газели 406, карбюратор, следует выделить некоторые способы, пользуясь которыми можно уменьшить количество потребляемого горючего. Необходимо:

придерживаться максимально допустимой скорости вождения;
в дополнение к бензиновому двигателю установить и гбо, что позволит попеременно использовать два вида топлива;
всегда поддерживать автомобиль в технически исправном состоянии;
не допускать неисправностей, проверять на наличие трещин и обрывов все узлы и детали системы подачи горючего;
проверять топливный бак на целостность, не допускать утечки горюче-смазочных жидкостей;
проводить тюнинг Газели после некоторого количества километров пробега, заявленного в техническом паспорте.

Неисправность датчика

Следующим возможным фактором поломки нашего элемента топливной системы будет ремонт датчика дроссельной заслонки. Если отбросить неисправности в виде проводов, подводящих питание на датчик (а именно их перетирание и разрывы), то самой часто встречающейся причиной поломки обычно бывает износ резистивного слоя дорожек, по которым ходит ползунок. Выявить этот изъян довольно просто, нужно разобрать датчик, проблема сразу броситься в глаза. Резистивный слой в начале дорожки будет стерт и потребуется его замена.

Однако, можно на время устранить проблему. Так как изнашивается обычно именно начало резистивного слоя, можно ослабить крепление, удерживающее дорожки, затем прокрутить их на несколько сантиметров. Так дорожка будет соприкасаться с еще неизношенным участком датчика, и какое-то время этого будет хватать.

Дроссельная заслонка, как и весь дроссельный узел — это крайне важная деталь в корректной работе автомобиля, ведь именно благодаря данному механизму, осуществляется обогащение топлива кислородом, необходимого для работы двигателя. Что касается поломок и износа этой детали, то ремонту она подвергается достаточно легко, так как узел очень легко снять. Если же требуется замена какой-либо детали в системе, то лучше обратиться к специалистам, это обусловлено необходимостью очень точной калибровки для правильной работы всей системы.

Источник

Направляющие клапанов змз 406, конкретика

направляющие Kolbenschmidt

Для двигателей ВАЗ и ЗМЗ я работаю с направляющими клапанов TRW-Kolbenschmidt и Metelli. Немецкий и итальянский производители в запчастях для двигателей. Обе фирмы делают качественные направляющие из чугуна. Есть один небольшой секрет и в материале и в его структуре. Это серый чугун с перлитной структурой. Перлит — молекулярная структура металла, позволяющая держать в своем поверхностном слое малюсенькие капли масла. Тем самым смазывая пару трения, направляшка – клапан. Данные направляющие ставлю как на стандартные гбц, так и на «тюнингованные». В основном заказы для двигателей змз комплектуются продукцией Metelli. И еще один момент, который иногда вызывает удивление у людей, которые крайне редко сталкиваются с запчастями. ВСЕ направляющие клапанов идут без стопорных колечек.

направляющие клапанов Metelli

Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

– Прорыв газов в систему охлаждения;

– Попадание в систему охлаждения масла;

– Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Снять капот.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье – Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Вынимаем болты

Извлекаем шайбы

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

– 1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

– 2-й этап — 130–145 Нм (13,0–14,5 кгс·м).

Момент затяжки ГБЦ двигателя модели ЗМЗ 406 следует менять. Это делается в зависимости от того, какой этап используется для затяжки головки блока цилиндров. Существует два этапа. Но опытные механики советуют разбить затяжку ГБЦ не на два этапа, а на несколько.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

холостого хода;
положения воздушной заслонки;
уровня бензина в поплавковой камере;
положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

прогреваем двигатель до рабочего состояния;
оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Принцип работы заслонки

Самое элементарное определение работы данного механизма дает понять водителю, что заслонка отвечает за порции воздуха попадающие в двигатель при нажатии на акселератор.

Если же подойти к этому вопросу немного тщательнее, объяснение будет более длинным и информативным. То есть, когда водитель давит на педаль газа, срабатывает датчик топливной заслонки (он может быть как механический, так и электрический), тогда она открывается и впускает в цилиндры необходимые порции воздуха. Далее воздух смешивается с топливом и получается топливовоздушная смесь, которая впоследствии сгорает, вырабатывая необходимую для движения энергию.

Внешне же, это выглядит крайне просто, надавили на газ, заслонка на секунду открылась, впустила воздух и закрылась. Такие действия повторяются очень часто в момент езды, однако существует ряд проблем, которые мешают ее регулярной работе. В таких случаях необходим ремонт дроссельной заслонки или ее замена.
