Снятие старого датчика авс:
Для начала работы по снятию старого датчика авс вам потребуются следующие инструменты:
- Набор ключей и отверток;
- Комплект проводов для отсоединения датчиков;
- Приспособление для снятия разъемов.
1. Поднимите автомобиль на подъемнике или используйте гидравлическую подставку для создания свободного доступа к датчику авс на колесах.
2. Используя ключи, отверните крепежные болты на датчике авс и аккуратно снимите его с автомобиля.
3. С помощью приспособления аккуратно отсоедините разъемы на датчике и отведите их в сторону, чтобы не повредить электрические провода.
4. Проверьте состояние датчика и его соединений. Если датчик поврежден, требуется его замена.
5. Установите новый датчик авс, следуя инструкциям, указанным в руководстве по эксплуатации автомобиля.
6. Подключите провода к новому датчику, убедившись, что разъемы надежно зафиксированы.
7. Установите датчик на свое место и плотно закрепите его болтами.
8. Безопасно опустите автомобиль и проверьте правильность установки нового датчика авс.
Теперь вы можете быть уверены в том, что замена датчика авс вашего автомобиля Опель Астра J прошла успешно и влияние на работу системы авс будет минимальным.
Opel Astra H manual
Предупреждение. На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 15 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.
Полезный совет. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи. 2. Проверьте исправность низковольтной цепи модуля зажигания.
3. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.
4. Вставьте в наконечники модуля запасные свечи зажигания и присоедините их корпуса, к примеру, проводом для пуска двигателя от постороннего источника тока к «массе» автомобиля (например, к проводу, присоединенному к отрицательной клемме аккумуляторной батареи). Попросите помощника провернуть стартером коленчатый вал двигателя.
Предупреждения. Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи модуля зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него несгоревшего в цилиндрах двигателя бензина.
5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорела ли плавкая вставка ¹20 в монтажном блоке, расположенном в подкапотном пространстве. Если вставка перегорела, замените ее и пустите двигатель.
Предупреждение. Не устанавливайте плавкие вставки, рассчитанные на больший номинальный ток, это может привести к повреждению электрооборудования и даже к пожару.
6. Если искры нет, замените модуль зажигания новым (см. Снятие и установка модуля зажигания Опель Астра h). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить неновые, но проверенные, с «рабочей машины». 7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива Опель Астра h).
Источник
Последствия неисправной АБС
АБС, как и любой другой элемент автомобиля, способен изнашиваться, теряя со временем надежность. Суть системы – в обеспечении правильного торможения. Каждое колесо имеет «личный» датчик, что позволяет постепенно регулировать торможение и снижать скорость без блокировки всех колес разом. Система, работающая неправильно, не сможет этого сделать.
Отключать АБС можно, но делать этого все же не стоит. Если АБС некорректно выполняет функции, возможны повреждения подвески. Лампа АБС, срабатывающая в несвойственной ситуации, грозит тем, что водитель просто потеряет контроль над управлением.
Горит абс Opel Astra
to raritek116: Проверяйте колесные датчики и люфты в подшипниках ступиц.
Проверяйте колесные датчики и их разъемы — может какой-то отошел.
Доброго времени суток, в тёплую погоду горит значок АБС(АБС не работает), как похолодает до — 20 лампочка АБС гаснет, и АБС работает. В чём может быть причина?
to Pesexod: Сделайте диагностику,что бы знать,какой датчик дает ошибку.После просмотрите его визуально(нет ли механических повреждений)
Причиной могут быть-обрыв в самом проводе(возле датчика)Температурный характер поведения как раз указывает на сам провод.Либо замена,либо разрезать провод и искать обрыв.
to Pesexod: Отписывайтесь по результатам.
привет всем, датчик авс давно горит, временами удается погасит через дягностику, но последный раз показал ошибку правого предного датчика( ошибка с0040) было заменено счетки в блоке управления, (робот). до этого чистилис все датчики авс и подшипники проверялись. сигнал датчику идет, и минус и плюс, общем вот такие дела.
Сигнализатор неисправности АБС не связан с износом дисков и колодок. Причина может быть в нарушении контакта, либо увеличении зазора считывающего датчика.
еще как вариант повреждена электропроводка и попутно нужно тормозуху в роботе поменять)
доброго времени суток. я здесь новый поэтому поймите меня правильно. опель астра 1,6 2007г.в. изотроник пробег82000. сначала загорелся abc через пару км загорелся сигнализатор электронной системы двигателя, после 2-й переключает на 4000 об. диагностика сказала нужно заменить датчик abc. купил датчик(он идёт в сборе с подшипником) поменяли ничего не изменилось. если есть что то по этой теме, помогите.
to alex102482: проверьте проводку и обе ступицы были заменены?
Что и требовалось доказать по моему вопросу) 10 и 11-го числа февраля месяца, когда мне меняли обе ступицы, недобросовестно закрепили провод ступицы, точнее вообще не закрепили в посадочное крепление на тормозном шланге к суппорту, от чего провод был перетерт об шруз((( Мой совет, прокладывать провод от ступицы через тормозной шланг к суппорту, это исключит на 100% вероятность перетирания провода ступицы, пусть и будет небольшая натяжка провода. Сегодня поеду в сервис, где ставили ступицы, пусть одну меняют за свой счет и компенсируют вчерашние затраты на ремонт, так как коробка дальше 1-й передачи не переключалась, что исключало возможность приехать к ним. Недобросовестный сервис называется «Доктор Вольт»
to vladimirbel1980: ДИАГНОСТИКА сказала правый датчик поменяли одну правую ступицу. 5 минут назад снял колесо одна сторона штекера на датчик сломана но штекер заходит и держится! и ещё вопрос, нужно после замены ступицы обнулять ошибки. и как это сделать.
Горит лампа ESP – причина и способы ремонта
Система ESP в автомобиле, пожалуй, самый яркий пример развития технологий в сфере безопасного управления автомобилем. Родившись как продолжатель дела ABS, ESP сегодня разрослась в целый комплекс различных ассистентов и служб, которые всячески облегчают жизнь водителю. Чем дороже автомобиль, тем больше в нем различных электронных помощников. Антипробуксовочная система, имитация блокировки дифференциала, система помощи спуска с горы, система экстренного торможения и прочая-прочая – все это сегодня выполняет система стабилизации. Но помогает она ровно до того момента, пока на приборной панели не загорится значок ESP.
Почему горит лампа ESP?
Если горит лампа ESP, значит система не работает. Иных причин не бывает, разве что водитель сам отключил систему стабилизации кнопкой (есть на многих машинах с этой системой). Иначе причину нужно искать.
Проблема в том, что ESP это почти полностью электронная система. По механическим элементам автомобиль с ESP отличается от машины с ABS только конструкцией гидроблока – он умеет не только откачивать тормозную жидкость и понижать давление в системе, но и, наоборот, накачивать и заставлять тормозить колеса – все или по отдельности. Да, гидроблок тоже ломается (в основном, щетки и цепь питания), но это случается не очень часто, и, как и в случае с ABS, проверять его нужно последним.
В остальном ESP это огромное количество датчиков. Во-первых, система использует сенсоры ABS для понимания скорости движения колес, во-вторых, снимает положение руля, педалей и угловую скорость автомобиля, в-третьих, через специальные датчики и исполнительные механизмы может вмешиваться в работу двигателя и трансмиссии, выбирая оптимальный режим работы.
Если какой-то из датчиков не работает или работает как-то не так, то система полностью выключается. Дело может быть и в механической поломке, и в перебитом проводе и неадекватных значениях. Например, сбой ESP может вызвать установка запасного колеса другой размерности. Такое колесо вращается с другой скоростью и все – система сходит с ума и отключается.
Не стоит забывать и про низкое напряжение в сети, при недостатке электропитания все электронные блоки отключатся.
Ремонт
ESP это яркий пример того, что развитие технологий снижает ремонтопригодность. Чисто теоретически можно прозвонить каждый датчик, проверить ABS, колеса, положение рулевого колеса, развал и еще кучу параметров, но куда проще и быстрее съездить на диагностику, где подключенный сканер считает ошибки и сразу скажет куда смотреть. А там по обстоятельствам – либо менять датчик, либо ремонтировать проводку.
Одним из вариантом будет самостоятельная диагностика с помощью диагностического сканера Rokodil ScanX.
Данный мультимарочный сканер хорошо справляется с диагностикой ESP и ABS, как и всего автомобиля в целом. Также устройство обладает функцией стоп-кадр, что поможет выяснить рабочие параметры автомобиля в момент обнаружения неисправности, если лампа ESP горит не постоянно.
Сложность составляют только плавающие неисправности. Обычно в таком случае лампа загорается в движении, но при следующем пуске двигателя гаснет. Чтобы выявить такую проблему сканером необходимо ее поймать, что в условиях сервиса получается не всегда. Тут остается только два варианта – либо поездить с подключенным сканером до возникновения ошибки, либо ездить до тех пока лампа не станет гореть постоянно. Второй вариант, правда, совсем не безопасный.
Тем, кто не любит сервисы или далеко от них живет, можно предложить попробовать «вычислить» неисправность по косвенным признакам. Редко поломка проявляет себя только в одном месте. Если вместе с горящей лампой ESP неадекватно работают задние стоп-сигналы – смотрим датчик положения педали тормоза. Если до поломки меняли подвеску, смотрим на датчики и провода в районе ремонта. Если в машине был перепад напряжения, то проверяем предохранитель. И так далее. Если «подсказок» нет, то только сканер. Увы, но без него ремонтировать современный автомобиль практически невозможно.
Ситуация с ремонтом ESP примерно такая же, как и с ABS – на скорость, как говорится, не влияет, и вроде бы можно ездить, но все равно лучше держать эту систему в исправности.
Замена датчика ABS на Opel Astra H 1.8 Z18XER
Привет всем автолюбителям! Сегодня я хочу рассказать о замене датчика ABS на автомобиле Opel Astra H 1.8 с двигателем Z18XER. Этот датчик играет важную роль в системе антиблокировки тормозов, и если возникли проблемы с его работой, замена может быть необходима.
Причины замены датчика ABS
- Информация о неисправности системы ABS на панели приборов
- Частое проскальзывание колес при торможении
- Записи об ошибке в памяти управляющего блока ABS
Если вы столкнулись с вышеперечисленными проблемами, первым делом рекомендуется проверить состояние датчика ABS. Для этого потребуется доступ к системе диагностики автомобиля с использованием соответствующего сканера или при наличии навыков, можно визуально осмотреть состояние датчика на месте его установки.
Шаги замены датчика ABS
Вот пошаговая инструкция о том, как заменить датчик ABS на Opel Astra H 1.8 Z18XER:
- Поднимите переднюю часть автомобиля и установите его на подставки для безопасности.
- Локализуйте датчик ABS, расположенный на колесном кронштейне. Обычно он находится рядом с тормозным диском.
- Отсоедините электрический разъем датчика ABS. Для этого потребуется некоторое усилие, поскольку разъем может быть плотно прижат.
- Аккуратно удалите крепление датчика ABS, используя подходящие инструменты, чтобы не повредить оборудование.
- Установите новый датчик ABS на свое место и убедитесь, что он аккуратно встал в крепление.
- Подсоедините электрический разъем к новому датчику ABS.
- Повторите процедуру для каждого датчика ABS, если требуется замена нескольких датчиков.
- Отведите машину с подставок и тщательно проверьте работу новых датчиков ABS на дороге.
Рекомендуется проявлять осторожность и подходить к процедуре замены датчика ABS тщательно. В случае неуверенности в своих навыках, лучше обратиться к квалифицированному автомеханику или сервисному центру
Opel Astra H (Family) / Руководство
Антиблокировочная система тормозов (ABS) в Опеле Астра состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гидроэлектронного модуля управления и контрольной лампы в комбинации приборов. Антиблокировочная система также оборудована системой самодиагностики, выявляющей неисправности компонентов системы.
ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.
Система ABS обеспечивает следующие преимущества:
- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.
В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вращения колес. В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, установленного в ступице колеса.
На основе этой информации блок управления определяет оптимальный режим торможения колес.
Гидроэлектронный блок системы при попадании в него воздуха невозможно прокачать без специального оборудования. В связи с этим для замены блока обращайтесь на сервисную станцию.

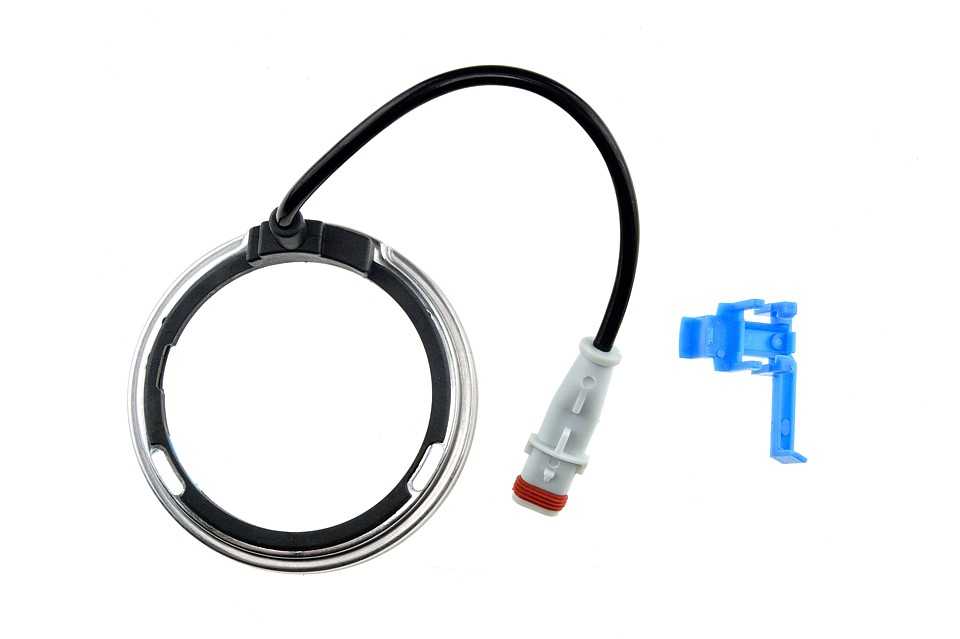

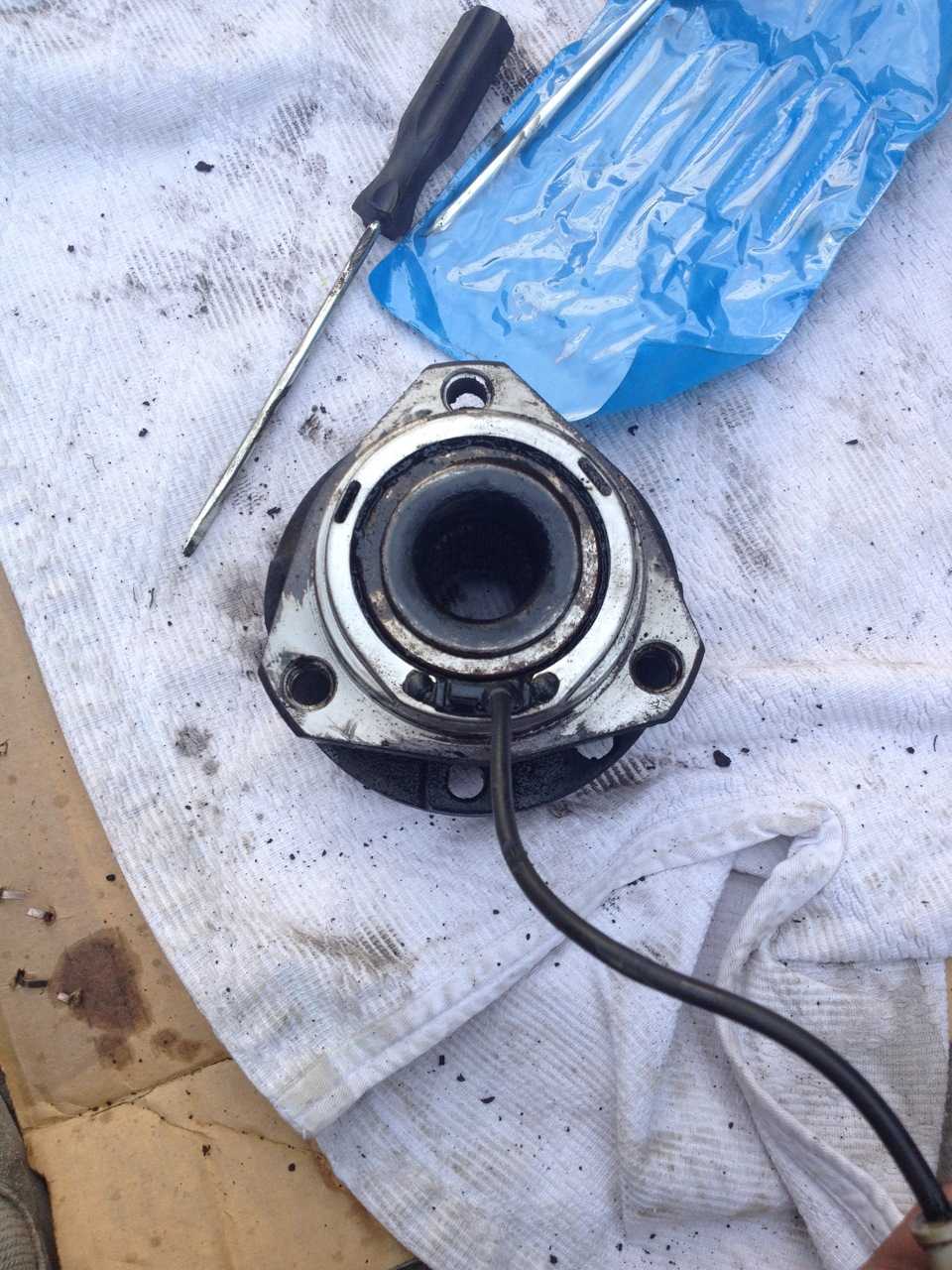

Датчик частоты вращения заднего колеса установлен в задней ступице. Для его замены вам потребуются: весь инструмент, необходимый для снятия задней ступицы, а также съемник ударного действия и пресс.
1. Снимите ступицу заднего колеса в сборе с подшипником и датчиком частоты вращения заднего колеса (см. Замена задней ступицы).
2. Выпрессуйте датчик из корпуса подшипника ступицы с помощью съемника ударного действия («обратного молотка»), установив захваты съемника на отбортовку датчика.
3. Запрессуйте новый датчик до упора его отбортовки в корпус подшипника ступицы с помощью подходящей оправки и пресса. При этом разъем датчика частоты вращения левого колеса должен занять положение, показанное на фото. У датчика частоты вращения правого колеса разъем должен быть расположен с противоположной стороны.
Предупреждение
Категорически запрещается запрессовывать датчик частоты вращения заднего колеса с помощью молотка.

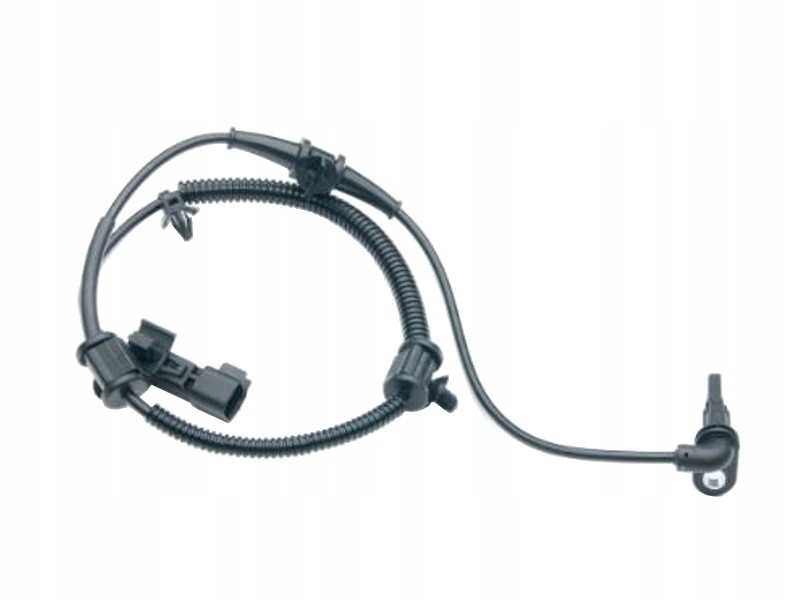

Датчик частоты вращения переднего колеса установлен в передней ступице тем же способом, что и датчик частоты вращения заднего колеса, заменяют его аналогичными приемами, описанными выше в данном подразделе. Разница заключается в том, что датчик частоты вращения переднего колеса из-за его специфической асимметричной формы можно установить в ступицу только в одном положении. В связи с этим датчики различаются как правый и левый, что отражено в их маркировке. Для замены следует приобретать датчик с той же маркировкой, что и у снятого датчика.
Исправление загорания лампочки ABS
При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.
Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.
Антиблокировочная система тормозов — ABS
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите крышку бачка с тормозной жидкостью и закрепите кусок полиэтилена над горловиной лентой или снова установите крышку. Это позволит уменьшить потери жидкости во время проведения операций.
Снимите винт и пластмассовую крышку с гидравлического модулятора.
Отсоедините штепсельный контакт блока управления и соленоидного клапана
Обратите внимание на то, что контакт блока управления закреплен винтом
Отверните гайки и отсоедините трубки тормозной жидкости от модулятора. Возможна утечка жидкости, поэтому перекройте отверстие. Отведите грубки в сторону от модулятора.
Отверните три гайки, затем слегка наклоните модулятор и выньте его, отделив от кронштейна, но таким образом, чтобы был доступ к гайке провода заземления на массу (рис. 9.34, 9.35.).
Рис. 9.34. Гайка и провод заземления на массу гидравлического модулятора системы АБС
Рис. 9.35. Гайки гидравлического модулятора системы АБС
Отверните гайку и отсоедините провод заземления на массу, затем снимите модулятор с автомобиля, стараясь не пролить тормозную жидкость на крашенные поверхности автомобиля.
Если надо установить новый модулятор, выньте два реле на верхней части старого модулятора и переставьте их на новый. Не делайте попыток разобрать модулятор.
Установка
Перед установкой модулятора проверьте, прочно ли затянуты болты крепления опорного кронштейна к панели кузова. Резиновая опора должна находиться в хорошем состоянии. Если необходимо, замените ее.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Убедитесь в том, что провод заземления на массу подсоединен, прежде чем начинать установку модулятора на опорный кронштейн.
Снимите полиэтиленовую пленку с горловины бачка с тормозной жидкостью и прокачайте гидросистему, как указано во втором разделе данной главы.
Проследите, чтобы предупреждающий световой сигнал системы АБС выключался после первого пуска двигателя стартером, если модулятор уже снят с двигателя. При первой возможности представьте автомобиль в автомастерскую для проверки всей системы с помощью специального оборудования.
Датчик переднего колеса
Отсоедините отрицательный вывод аккумуляторной батареи.
Включите ручной тормоз, затем поднимите домкратом передок автомобиля и надежно закрепите его на стойках под мостом.
Отсоедините контакт датчика от пружинной защелки, расположенной под надколесной дугой, затем разъедините разъем.
Торцевым гаечным ключом отверните болт датчика колеса на монтажном кронштейне, затем осторожно удалите его с помошью отвертки. Извлеките уплотнительное кольцо
Проверьте состояние уплотнительного кольца и, если надо, замените его.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Нанесите немного консистентной смазки на корпус датчика перед установкой на кронштейн.
Убедитесь в том. что предупреждающий световой сигнал системы АБС выключается во время первого пуска двигателя. При первой возможности проверьте систему АБС в автомастерской на специальном оборудовании.
Датчик заднего колеса
Датчики задних колес составляют единое целое с комплектом сборки ступицы заднего колеса и их нельзя отделить от ступицы. .
Электронный блок управления
Убедитесь в том, что зажигание выключено, затем отсоедините отрицательный вывод аккумуляторной батареи.
Блок подсоединен к сборке гидравлического модулятора. расположенного в моторном отделении
Снимите винт и пластмассовую крышку с гидравлического модулятора.
Отсоедините штепсельный разъем блока управления и провода соленоидного клапана.
Снимите с верхней части сборки два реле.
Отсоедините оставшийся разъем от блока управления.
Отверните семь винтов и снимите блок управления со сборки модулятора.
Установка осуществляется в порядке, обратном снятию, однако старайтесь не перетянуть винты блока управления.
Рис. 9.39. Штепсельный разъем (1) электронного блока управления АБС и винты (2)
Используются два реле: одно для соленоидного клапана и одно для двигателя насоса; оба они установлены на блоке управления.
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите винт и пластмассовую крышку с гидравлического модулятора.
Снимите соответствующее реле.
Установка осуществляется в порядке, обратном снятию.
Убедитесь в том, что световой сигнал предупреждения системы АБС после первого пуска двигателя выключается. При первой возможности проверьте всю систему в автомастерской на специальном оборудовании.
СИМ модуль
#1 SeSte
Опелевод со стажем
Главные администраторы
Cообщений: 2 207
- Город: Россия г.Александров
- Интересы: Компьютеры, спортивные машины, девушки, пиво .
- Автомобиль: Chevrolet Cruze 2012 LT AT z18xer, Opel Agila 2001 z10xe
@Упоминание
В общем частенько на Астре началась ботва с заводкой, вставляем ключ и вместо бодрого крутения стартера на приборке видем мигающую машинку с ключиком =)
Конечно вытащить из замка и вставить ключ обратно помогает, но уже начинает серьезно напрягать .
в частности как там написал пользователь:
Устранение неисправности в условиях эксплуатации: 2115 Проблема: Модуль интеграции рулевой колонки (CIM) — Двигатель не запускается, выдается код неисправности P1614 / P1616 и/или B3055 Модель: Двигатели: Опции: Astra-H 2004. 2007,Zafira-B 2005. 2007 All,All Рекламация: Двигатель не запускается, выдается код неисправности P1614 / P1616 и/или B3055. Причина: Недостаток программного обеспечения модуля интеграции рулевой колонки (CIM). Изготовление: С 2008 года выпуска в производство внедряются усовершенствованные модули CIM с новым программным обеспечением.
Устранение неисправности:: В случае жалобы клиента перепрограммируйте CIM, как описано в TIS 2000, при помощи TIS 2000-DVD, версия 83 или более высокая.
Примечание: автомобили с PEPS не затрагиваются, и поэтому невозможно программировать CIM с PEPS. Функциональная группа: N — электрооборудование Группа неисправности: 04 — электрическая неисправность,21 — Неудовлетворительные пусковые свойства Код неисправности: P1614,P1616,B3055
———-У меня как раз машина конец 2005 (экс с 2006), знаю точно что предыдущему хозяину на ТО !НИОДНО! програмное обеспечение не меняли, по изитронику была вообще старая прошивка при которой сам модуль изи выходил из строя .
Вопрос теперь вот в чем, машина не на гарантии, если обратится с этим к официалам чтобы они перепрограммировали CIM бесплатно, реально ли ? был у кого нить опыт обращения с гарантийным случаем на не гарантийной машине ?
- Наверх
- Ответить
- Цитата
#2 darksawa
Постоянные посетители
Cообщений: 117
- Город: СПб
- Автомобиль: Зафиро B
@Упоминание
позвоните кому-нить с Tech2 из Москвы, может будет дешевле чем у официалов.
Хотя бывает еще аппаратный глюк СИМа, когда прошивка не помогает и надо паять.
Сообщение отредактировал darksawa: 20 Май 2010 — 12:25
- Наверх
- Ответить
- Цитата
#3 pumik
Блок в салоне
Он расположен под панелью со стороны водителя, за перчаточным ящиком.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Обозначение
p, blockquote 16,0,0,0,0 —>
| 1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20А Модуль управления кузовом K9, наружное освещение |
| 3 | 25А Модуль управления кузовом K9 |
| 4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
| 5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
| 6 | 20А Розетка электропитания передняя (прикуриватель) |
| 7 | 20А Розетка питания дополнительного оборудования |
| 8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
| 9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
| 10 | 30А Модуль управления кузовом K9, Дверные замки |
| 11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель |
| 13 | 25А Электропривод передних сидений |
| 14 | 7,5А X84 Диагностический разъем |
| 15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
| 16 | 10А Центральный замок |
| 17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
| 18 | 30А KR104A Реле логистического режима 1 |
| 19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
| 20 | 5А K85 Модуль определения присутствия пассажиров |
| 21 | 10А Р16 приборная доска |
| 22 | 5А S39 Замок зажигания |
| 23 | 20А Модуль управления кузовом K9 |
| 24 | 20А Модуль управления кузовом K9 |
| 25 | 20А Замок рулевой колонки |
| 26 | 20А Разъем питания дополнительного оборудования |

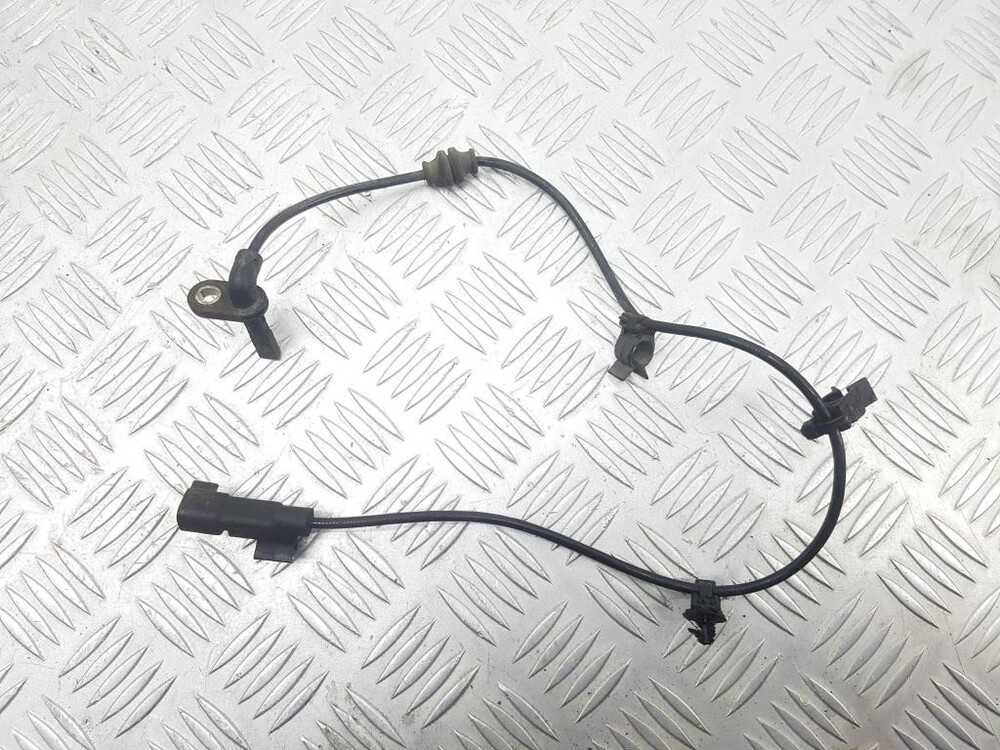

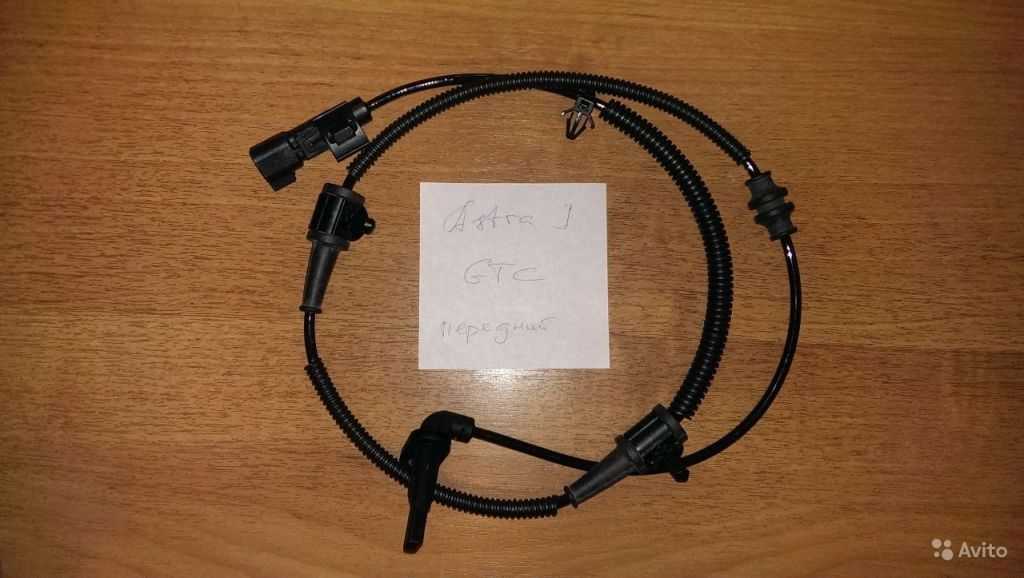

Причины самопроизвольного включения индикатора неисправности ABS
При правильном выполнении функций, лампочка АБС горит, сообщая о разблокировке колес. Электронные внутренности поняли, что необходимо запустить ABS. Присутствие других индикаторов (например, ЕСП) позволят автомобилю справиться с мокрой дорогой или гололедом самостоятельно.
Обычно сигнал срабатывает из-за неполадок. Вот когда горит ошибка АБС:
- датчики засорены пылью, влагой, грязью;
- заржавел датчик;
- неполадки с ЭБУ: прибор зажигает индикаторы самопроизвольно, без причины;
- шалит ходовая, смещая датчик АБС;
- сгорел предохранитель.
Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.
Opel Astra J. Диагностика электронных систем с помощью ломика
Началось все с такой вот тревожной фотографии в ватсап от владельца Opel Astra J 2012 года выпуска с двигателем A16XER (последние три буквы индекса обозначают отсутствие турбины):
Чтобы сэкономить время, автоком с ноутбуком убрали в сторону, и взяли в руки отдельную читалку OBD2. Она-то и сказала, чем сердце успокоится. Успокоится оно пропусками воспламенения по первому цилиндру, иными словами — код ошибки P0301:
Что ж, выкручиваем свечи и внимательно на них смотрим. Точнее, это я так написал — просто «выкручиваем». Нет, на самом деле, первая проблема была, только не смейтесь — снять катушку. Она прикипела намертво. Тянуть ее руками было страшновато — вот сейчас заломаешь ее пополам, и доказывай потом, что она все равно на выброс. Пришлось пойти на склад специнструмента в углу стеллажа и найти оригинальный съемник катушки зажигания для моторов A16XER и A16LET. С его помощью демонтаж катушки произошел без проблем:
И вот только теперь — смотрим на свечи. Фотографий нет, остается только поверить на слово — никаких следов пробоев на них не было. А вот увеличенный зазор — был. 1.3 мм при штатном 0.9 мм — великовато, но вроде не катастрофа. Внутри наконечника, надеваемого на свечу, тоже никаких аномалий замечено не было:
В принципе, на этом этапе можно выдохнуть, приговорить катушку, заменить ее и жить счастливо. Но мы-то не такие. Нам лишь бы пытливый ум потешить.
Как известно, пропуски могут быть по трем основным причинам:1) Нет искры.2) Нет топлива.3) Нет компрессии.
Вариант с «нет топлива» отметаем сразу, как ооочень маловероятный. Об отказавших форсунках нам доводилось слышать, но скорее в качестве байки. Вариант «нет искры» довольно сложно проверить на единой катушке на все 4 цилиндра — провода местами не поменяешь, катушки тоже. Да и если поменяешь — не факт, что самодиагностика вот так легко возьмет и определит, по какому цилиндру пропуски. В общем, надо мерить компрессию. Заодно и владельцу легче станет.
Для этого первым делом снимаем реле топливного насоса, чтоб потом покрутить стартер и стравить давление в рампе. Реле насоса находится в подкапотном блоке под номером 07:
Компрессия, однако, хороша — меньше 12 атмосфер не показал ни один цилиндр, и это прекрасно. Все-таки, 80 тысяч километров пробега — рано еще для снижения компрессии:
Что ж, поскольку мы упорные — решаем все же проверить искру. Для этого подключаем к разъему проводки катушку зажигания, и вставляем в нее все 4 свечи. При этом в мотор свечи с катушкой не вставляем. Крутим стартер и видим отсутствие искр. Окей, вероятно, свечам нужна еще и масса. Так на свет рождается эта фантасмагорическая конструкция из съемника катушки зажигания в комплекте со специализированной диагностической общей шиной свечей зажигания (в девичестве — монтажкой для диагностики подвески):
Трещотка сверху лежит не просто так, а чтобы прижимать лом к первой свече зажигания, которая иначе норовила не контачить. Запуск тестового стенда показал, что действительно отсутствует искра на первом цилиндре. Вот теперь диагностика точно завершена. Убийца — садовник! (с)
Владелец не слишком довольный отправляется отсчитывать хрустящие купюры, а мы — заказывать новую катушку и свечи. Сегодня степень доказательности — все 146%. То чувство, когда понимаешь, что сделал все для максимально надежного подтверждения неисправности.
Распространенные неисправности ЭБУ Опель Астра
Распространенные неисправности ЭБУ Опель Астра возникают по причинам:
- повреждения, полученные механическим путем. Блок управления двигателем повреждается от ударов и сильных вибраций, которые способствуют появлению микротрещин в его схемах и корпусе;
- резкие скачки температур, в результате которых перегревается сам блок управления двигателем;
- коррозия;
- разгерметизация и попадание влаги в корпус ЭБУ;
- вмешательство в работу блока людей, не имеющих нужных для этого навыков;
- так называемое “прикуривание” от машины с работающим мотором;
- перестановка клемм при подключении аккумулятора;
- включение стартера без подключенной силовой шины.
Все вышеуказанные факторы по-разному влияют на эффективность работы блока управления двигателем. Некоторые из них причиняют незначительный вред “мозгам” авто, а что-то способно мгновенно сломать блок. К счастью, способ предотвратить окончательную поломку блока все же есть – диагностика ЭБУ, которую стоит выполнять минимум раз в год. Только так можно сэкономить на дорогостоящем ремонте детали или ее полной замене.
ОПОРНО-ДВИГАТЕЛЬНЫЙ АППАРАТ
Двигателей на «астры» ставили множество, но на нашем рынке прижились лишь Z16XER и Z18XER (соответственно 1,6 и 1,8 л). Привод ГРМ у них ременный, поэтому при сомнениях в подлинности пробега замените немедля. До недавних пор ресурс ремня составлял 150 тыс. км, но в последнее время его официально сократили до 120 тыс. км. Ролики меняем без раздумий.
Больше всего хлопот доставляет модуль зажигания, вставляемый своими выводами непосредственно в свечные колодцы. Со временем концы трескаются (такое случается и при небрежной замене свечей), и тогда, считай, приехали. Другая причина — несвоевременная замена свечей. По регламенту положено каждые 30 тыс. км, однако бывает, что центральный электрод к тому времени значительно укорачивается вследствие эрозии, отчего искровой промежуток увеличивается. Соответственно возрастает пробивное напряжение — и модуль сгорает. Рекомендуем проверять свечи при каждом ТО (15 тыс. км) и корректировать зазор. Нелишне возить с собой запасной модуль, причем в надежной упаковке, чтобы не раскололся, летая по багажнику.
Ресурс компрессора кондиционера непредсказуем: одни экземпляры служат 150 тыс. км без нареканий, другие отказывают даже на новой машине. В половине случаев — из-за обрыва обмотки муфты включения. Замена не всегда помогает, ведь новый узел вполне может оказаться с тем же дефектом. Поэтому желательно перед покупкой «прозвонить» обмотку тестером.
Диодный мост генератора выгорает обычно вследствие оплошности самого владельца: повредил где-нибудь в колее правый грязезащитный щиток моторного отсека и вовремя его не поменял. Через дыру грязь летит прямиком на генератор, забивая его внутренности. Разумеется, не выдерживает и сам агрегат, и поликлиновой ремень, его приводящий.
На машинах 2005–2007 годов выпуска с мотором 1,8 л и АКП серьезные проблемы создавал радиатор охлаждения двигателя, совмещенный с теплообменником коробки: из-за разрушения перегородок масло смешивалось с антифризом. Если для мотора такой коктейль весьма нежелателен, то для автомата — смертельно опасен! В те годы была проведена отзывная кампания по замене радиаторов, а в запущенных случаях вдобавок меняли коробки в сборе. Позже их стали ремонтировать, для чего производитель аккредитовал ряд сторонних фирм, работающих на официальных основаниях и по сей день. Без дела они не сидят, поскольку даже при исправной системе охлаждения ресурс автомата едва превышает 160 тыс. км. Примерно столько же служат механические коробки, независимо от варианта исполнения (их пять), а также сцепление.
На «астры» устанавливали два типа рулевых реек — с электрическим и с электрогидравлическим усилителем, причем в разных модификациях, счет которым даже специалисты потеряли. Одни механизмы радуют адекватным усилием и четкой обратной связью на руле, другие, мягко говоря, не очень. Основные претензии к ЭГУРу: даже исправный агрегат работает неидеально, а порой отказывает из-за перегрева. Хорошо хоть, не рулит куда вздумается! Чтобы вернуть механизм в рабочее состояние, нужно подождать, пока он остынет.
Независимо от варианта усилителя внимательно следим за рулевыми тягами: к 60 тыс. км в них уже заметен люфт (заменяются отдельно). Наконечники вряд ли потребуют внимания до 150 тыс. км. В передней подвеске условно слабым звеном называют опорные подшипники стоек — забиваются грязью и начинают хрустеть. Как правило, грязь проникает при резком ходе отбоя, например при съезде с бордюра, когда уплотнитель не успевает отработать вслед за уходящими вниз деталями стойки, оставляя щель-лазейку. Мораль: «лежачих полицейских» лучше давить на малой скорости.
