Карбюратор к 131 устройство, ремонт, регулировка, модификации

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Как заменить подшипники на культиваторе Крот (видео)

Популярный в нашей стране мотокультиватор модели «Крот» предназначается для эксплуатации в регионах, характеризующихся умеренными климатическими условиями. Температурный режим воздуха при эксплуатации моет варьироваться в пределах 1-40°С, а срок службы агрегата напрямую зависит от строгого соблюдения всех правил эксплуатации, правильного технического обслуживания и грамотного хранения.

Мотоблок Крот представляет собой средство малой механизации, предназначенный непосредственно для работы с землей. Его большая популярность на территории нашей страны обуславливается тем, что при своей невысокой стоимости, он показывает довольно неплохие технические характеристики.

Данные меры способны существенно продлить эксплуатационный срок агрегата, без потери его рабочих качеств.

Одним из видов подобного обслуживание является регулировка карбюратора, которую необходимо проводить сразу после окончания первого сезона работы.

Ремонт своими руками

Если устройство вышло из строя, прежде всего, следует уточнить срок гарантии и, если он еще не истек, обратиться в сервисную мастерскую. В ряде случаев устройство нуждается в квалифицированном ремонте или даже замене. Однако нередко устранение неисправностей возможно и своими руками. Тем не менее, как уже упоминалось выше, лучше всего предотвращать появление неисправностей посредством правильного обслуживания устройства.

В процессе эксплуатации важно следить за его состоянием и при необходимости чистить и производить замену изношенных деталей. К слову, именно они могут служить причиной заедания двигателя. Также могут возникать сложности с закрытием заслонки карбюратора — устранить эту проблему можно путем контроля работы привода

Не стоит забывать и о качестве используемого горючего, которое в обязательном порядке должно соответствовать требованиям производителя, указанным в инструкции по эксплуатации

Также могут возникать сложности с закрытием заслонки карбюратора — устранить эту проблему можно путем контроля работы привода. Не стоит забывать и о качестве используемого горючего, которое в обязательном порядке должно соответствовать требованиям производителя, указанным в инструкции по эксплуатации.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

Из карбюратора выкручивается пробка топливного жиклёра.
Тонкой медной проволокой из гнезда достаётся сам жиклёр.
Снимается жиклёр с электромагнитного клапана.
Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
Доработанный жиклёр закручивается на клапан.
Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

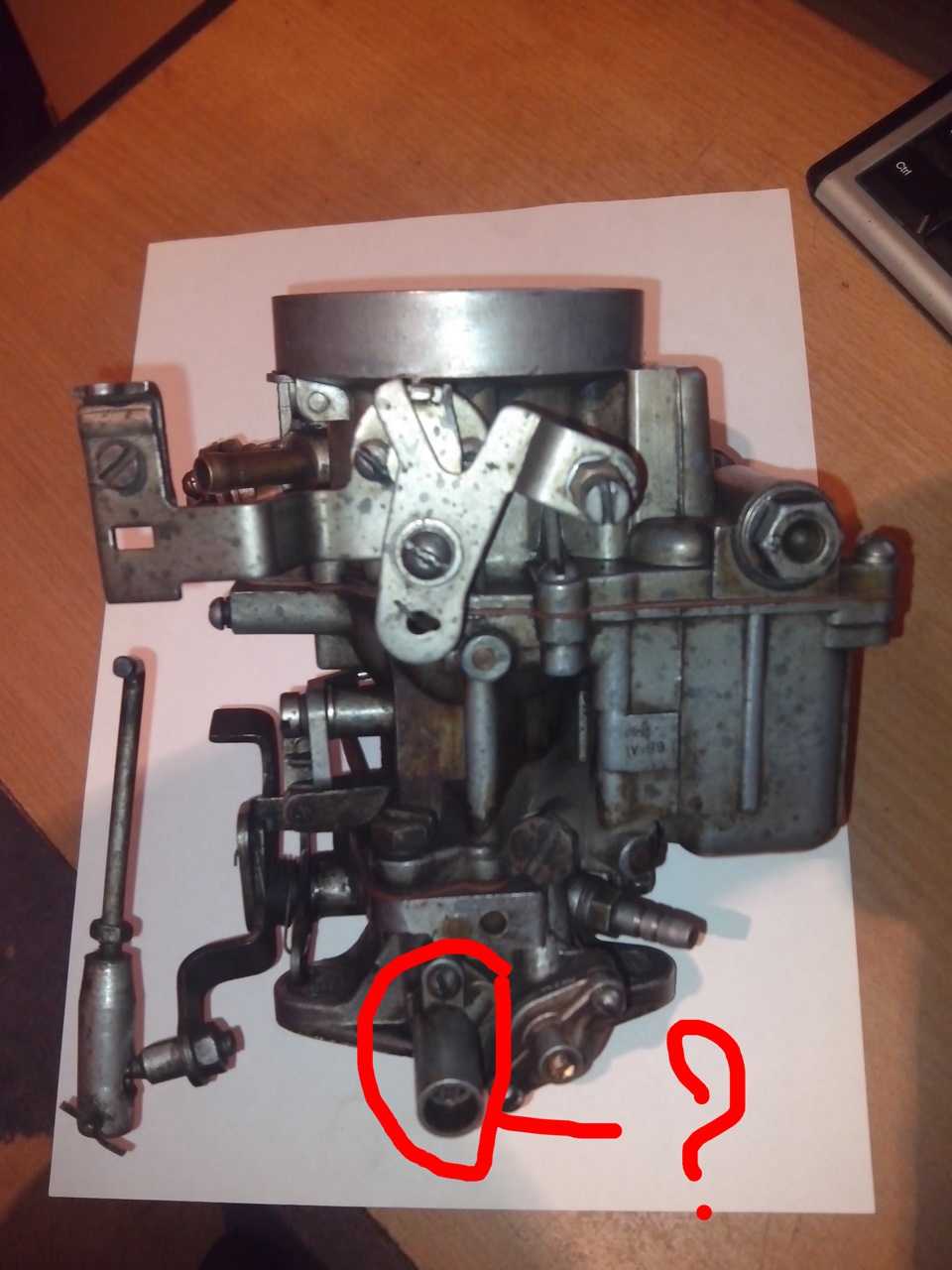

Разборка карбюратора серии к 131

Снять карбюратор. Во избежание попадания мелких предметов, закрыть ветошью отверстие камеры сгорания. Открутить удерживающие крышку семь винтов. Вытащить шплинт крепления, вывести тягу от устройства пуска из рычага. Пружину возврата заслонки воздуха снять. Вывернуть два винта крышки балансировочного канала поплавковой камеры. Крышку отделить от корпуса вместе с прокладкой. Отвёрткой открутить винт крепления по центру. Распылитель эконостата снять вместе с прокладкой. Отвернуть три маленьких винта. Демонтировать детали пускового механизма: диафрагму, пружину, крышку. Пробку оси поплавка выкрутить. Поплавок с запорной иглой и ось вынуть из корпуса. Во избежание вытекания бензина по резьбе пробки оси поплавка, алюминиевую шайбу, расположенную на оси, следует обязательно вынимать из корпуса. При сборке её надо установить, где она стояла раньше, в составе оси. Этим будет обеспечено правильное положение в отверстии. Выкрутить седло клапана игольчатого. Открутить винт, крепящий штуцеры топлива в поплавковой камере. Вынуть из корпуса вместе с топливным фильтром и прокладками. Со стенки поплавковой камеры вывернуть пробку. Отвёрткой открутить кронштейн, удерживающий распылитель ускорительного насоса. Поочередно выкрутить жиклеры воздуха. Шилом извлечь трубки для эмульсии из отверстий. Открутить, вынуть блоки: воздушного, топливного холостого хода. Выкрутить заглушку, расположенный под ней эмульсионный жиклёр. По аналогии выкручивается жиклёр с обратной стороны.

ОБРАТИТЬ ВНИМАНИЕ! До того, как выкрутить иглу регулировки, необходимо ее полностью закрутить. Выкручивая, посчитать количество оборотов

Принятые меры позволят впоследствии правильно ее установить. Так сохранится регулировка ускорительного насоса.

Отвёрткой открутить винты ускорительного насоса, извлечь содержимое. Вынуть малые диффузоры обеих камер с пружинами. Расположить карбюратор нижней частью вверх. Открутить два болта на дросселях, отделить от корпуса. Снять эбонитовую прокладку. Открутить два винта крепления экономайзера, снять вместе с прокладкой. Открутить два винта, отделить клапан ЭПХХ от корпуса. Снять крышку, ключом 6 мм отвернуть гайку, которая крепит запорный клапан. Вынуть его из диафрагмы. Выкрутить винты качества и количества смеси из корпуса узла холостого хода.

Рис. 7. Разобранный карбюратор к 131

Полная разборка карбюратора к 131 завершена. Можно приступать к его обслуживанию, мойке, чистке, ремонту.

Что влияет на износ двигателя

Во-первых, на износ мотора влияет плохое, некачественное или же долго используемое отработанное масло. Если вы постоянно забываете менять смазку, то не думайте, что двигатель будет хорошо работать на старой. Проблема может не сразу дать о себе знать, но потом доставит довольно много хлопот.

Некачественное моторное масло уничтожает мотор

Во-вторых, если своевременно не устранить небольшой изъян в работе мотора, то очень скоро он перерастет в серьезную поломку. Услышали легкий стук в двигателе? Идите в мастерскую или же самостоятельно переберите мотор. Даже если стук вдруг прекратился, дефект от этого не исчез по мановению волшебной палочки.

Дизели подвержены перегреву поршней и, как следствие, прогоранию деталей. Слишком интенсивная нагрузка на двигатель быстро старит его. Желательно относиться к движку более бережно.

Для моторов 402, 417 УАЗ ремонт бывает трех видов.

Первая скорая помощь — устранение изъянов работы для временного продления жизнедеятельности двигателя. Такая скорая помощь становится необходимой мерой, когда поломка застала водителя где-нибудь в пути.
Частичный ремонт. Включает в себя проверку и неполный демонтаж с целью выявления и замены дефектных деталей.
Капитальный ремонт. Это очень трудоемкая процедура, требующая ответственности и знаний. Учитывая особенности моторов 402, 417 УАЗ, ремонт потребует немало терпения.

Каждый водитель хотя бы раз в жизни задумывался над вопросом усовершенствования своей машины как в области дизайна, так и технической начинки. Тюнинг автомобилей УАЗ — реальная возможность модернизировать транспортное средство.

Чтобы получить больше лошадок, нужна замена двигателя на импортный. Отлично подойдет мотор от Тойота — 2L-T. Он наиболее универсальный, практичный. Можно поставить отечественные моторы с более мощными показателями, но японский все же будет рентабельнее.

Усовершенствованный двигатель УАЗа

Что же мы получим в итоге? Во-первых, значительно улучшится коробочно-раздаточная система, во-вторых, скоростные возможности. При установке тойотовского двигателя еще и сократится расход горючего.

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.

Карбюратор К151 на УАЗе

Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси. При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.

Карбюратор ДААЗ 4178 на УАЗ Димитровградского автоагрегатного завода наделяет мотор умеренным аппетитом, особенно при спокойном режиме движения. Но и при резких ускорениях карбюратор демонстрирует себя с лучшей стороны, живо откликаясь на педаль газа. В случае установки ДААЗ 4178 на УАЗ частая регулировка может быть вызвана засорением топливного фильтра. Но если замена фильтра проводится своевременно, в работе карбюратора проблем не будет.

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Источник

Неисправности, влияющие на расход топлива

Признаки

Неисправности карбюратора негативно влияют на работу мотора. Признаки неполадок с карбюратором:

Нестабильная работа ДВС на холостом ходу, или мотор на этих оборотах регулярно глохнет;
Провалы на средних оборотах;
При резком нажатии на педаль акселератора двигатель дергается и захлебывается;
ДВС не развивает больших оборотов;
Из трубы глушителя идет черный дым;
Из карбюратора или из выхлопной трубы слышны хлопки и выстрелы;
Двигатель работает только при полузакрытой воздушной заслонке;
Мотор «троит» и заливает свечи;
Двигатель трудно запускается, и только при нажатой педали газа.

Источник

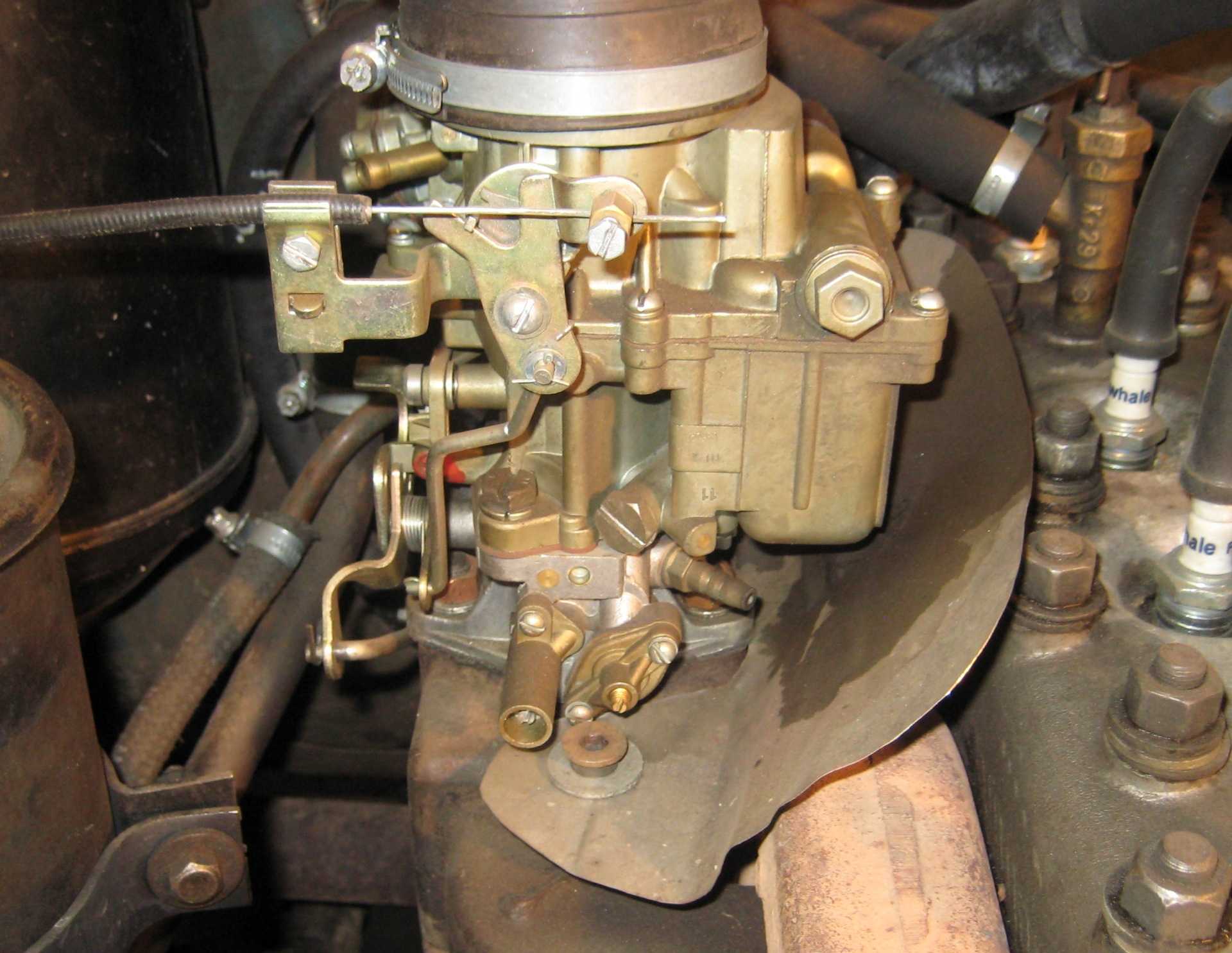

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся заводом «Ленкарз» (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д
Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	—
жиклер воздушный	85±1,5	—
Жиклер воздушный системы холостого хода	425±6	—
Жиклер эмульсионный системы холостого хода*	280±3,5	—
Жиклер топливный переходной системы*	—	150±2,0
Жиклер воздушный переходной системы*	—	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	—	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	—
Диаметр седла топливного клапана, мм	2,2+0,06	—
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Трубка и колодец эмульсионного карбюратора

Неотъемлемой частью эмульсионного карбюратора является эмульсионный колодец и эмульсионная трубка. Такие карбюраторы по способу подачи корректирующего воздуха можно разделить на два типа. В первом случае воздух подается в эмульсионный колодец через воздушный жиклер во внутрь эмульсионной трубки, во втором – поступает через жиклер в эмульсионный колодец снаружи эмульсионной трубки.

При наружной подаче воздуха необходимо иметь открытый нижний конец эмульсионной трубки и отверстие для выхода эмульсии из нее в верхней части. На карбюраторах типа К-124 и К-125 это осуществляется с помощью специальной фасонной пробки с пазами в нижней части, которая одновременно является прижимом эмульсионной трубки. При работе двигателя топливо под действием разрежения будет подниматься внутри эмульсионной трубки, смешиваться с воздухом, поступающим через отверстие эмульсионной трубке, и в виде эмульсии будет поступать в распылитель через пазы в пробке. Прососа воздуха через резьбу пробки в эмульсионную систему не допускается, так как это дополнительно обеднит горючую смесь и вызовет перебои в работе двигателя. По мере увеличения частоты вращения вала двигателя и нагрузки уровень топлива в эмульсионной трубке уменьшается, открывая отверстия на эмульсионной трубке, через которые пойдет дополнительный воздух, обедняя горючую смесь.

Карбюраторы с подачей воздуха во внутрь эмульсионной трубки нашли более широкое применение в карбюраторостроении. В этом случае эмульсионные трубки могут быть как с открытой нижней частью, так и с закрытой. Трубки первого типа применяют только при достаточно глубоком затоплении их нижней части в эмульсионном колодце под уровень топлива. В противном случае при определенном уменьшении уровня топлива в эмульсионном колодце через нижний конец трубки может поступать воздух, в результате этого последует значительное переобеднение горючей смеси. При такой схеме топливо под воздействием разрежения будет подниматься по эмульсионному колодцу к распылителю, а воздух через воздушный жиклер начнет поступать во внутрь эмульсионной трубки. Как только топливо поступит из распылителя в диффузор, произойдет некоторое падение уровня топлива в эмульсионной трубке, при этом откроются отверстия в верхней части эмульсионной трубки, через которые будет поступать воздух. В этом случае через распылитель будет поступать бензовоздушная эмульсия. По мере увеличения частоты вращения вала двигателя и нагрузки уровень топлива в эмульсионном колодце уменьшится, в эмульсионной трубке откроется нижнее отверстие, вследствие чего произойдет дальнейшее обеднение горючей смеси.

Выбор сечений и расположения отверстий на эмульсионной трубке – это один из самых сложных процессов при доводке карбюратора. Показан общий вид эмульсионной трубки. В зависимости от положения верхнего ряда отверстий изменяется момент вступления в работу главной дозирующей системы на режиме холостого хода.

От правильности выбора площади сечений и высоты расположения этих отверстий зависит устойчивость работы двигателя в начальной стадии разгона автомобиля и количество токсичных элементов в отработавших газах.

Если отверстия расположены на линии уровня топлива в поплавковой камере либо выше нее, то произойдет более позднее вступление в работу главной системы и горючая смесь будет обедненной. В этом случае произойдет разрыв между системой холостого хода и главной, что приведет к неустойчивой работе двигателя и ухудшению приемистости в начальной стадии разгона, а также к движению автомобиля на малых скоростях. Для устранения этого явления необходимо подобрать оптимальный размер положения и диаметра отверстий.

Как правило, отверстия располагаются на эмульсионной трубке таким образом, чтобы они были на 1,5 – 3,0 мм ниже уровня топлива в поплавковой камере. При более глубоком затоплении и малых площадях сечения отверстий будет происходить обогащение горючей смеси на этом режиме, что может вызвать неустойчивую работу двигателя.

Запорный клапан

При проверке карбюратора К-68 следует обратить внимание на запорный клапан. Данный клапан имеет другое название – игла. Именно ему может получиться богатая смесь, вследствие того, что клапан будет негерметично прикреплен

Именно ему может получиться богатая смесь, вследствие того, что клапан будет негерметично прикреплен.

Клапан игольчатого типа содержит в своей сборке резиновое колечко

В ходе проверке можно обратить внимание на состояние данного элемента. Для этого нужно снять крышку, которая находится внизу. Закрепляется она двумя болтиками

При снятии данных элементов нужно следить за тем, чтобы не повредилась прокладка

Закрепляется она двумя болтиками. При снятии данных элементов нужно следить за тем, чтобы не повредилась прокладка.

После этого необходимо снять поплавок. Чтобы этого добиться, нужно выдавить стержень поплавка из пазов. Во время данного процесса необходимо смотреть за иголкой, так как она может с легкостью упасть

Обратите внимание, как двигается иголка по седлу. Если движение происходит без сбоев, то все в норме. При изношенности колечка необходимо провести замену данного элемента

При изношенности колечка необходимо провести замену данного элемента.

Карбюратор К-131: регулировка и нюансы по обслуживанию

Отрегулировать карбюратор для двигателей мод. 414 не сложно, главное понять принцип его работы.

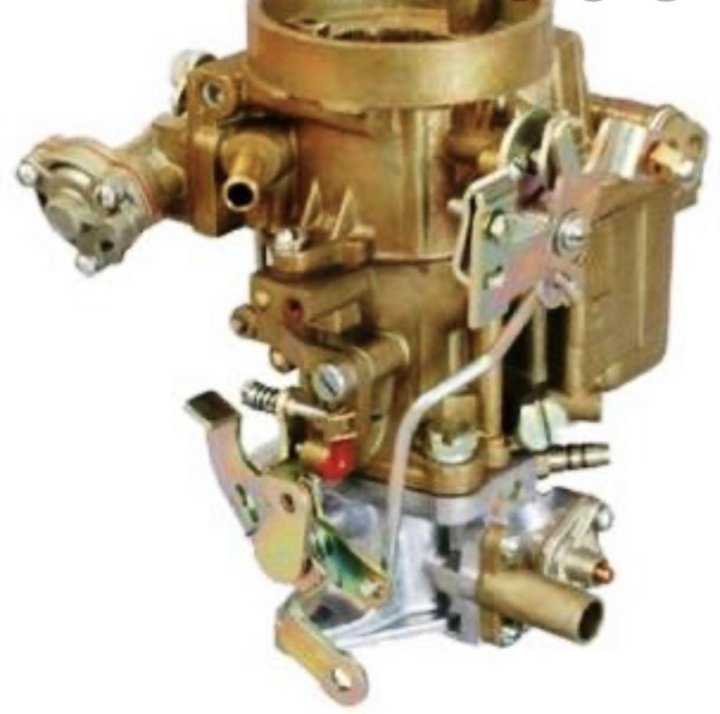

Карбюратор К 131, предназначенный для двигателя 414 имеет следующие особенности:

Сбалансированный;
Однокамерный;
Автономная система холостого хода;
Вертикальный;
Двухдиффузорный;
С падающим потоком;
Полуавтоматическая система пуска и прогрева.

Необходимое обслуживание

Карбюратор К 131 довольно прост в обслуживании. Необходимо периодически проверять надежность его крепления, проверять и регулировать уровень топлива, работу экономайзера и ускорительного насоса, налаживать обороты коленчатого вала на холостом ходу, продувать и промывать от смолистых загрязнений детали карбюратора, следить за пропускной способностью жиклеров.

Уровень топлива проверяется только на заглушенном двигателе, установленном на горизонтальной поверхности. На стенках смотрового окна имеются метки, по которым необходимо ориентироваться при подкачке топлива ручным приводом насоса.

Регулировка

Проводить регулировку оборотов коленчатого вала разрешается только на хорошо прогретом двигателе.

Совершать это необходимо следующим образом:

Выставить по тахометру 550-600 об/мин на холостом ходу;
Винт для регулировки состава смеси установить в положение, которое даст наибольшую частоту вращения;
Штуцером вентиляции картера двигателя корректировать привод клапана 1.
Винтом для регулировки холостого хода окончательно выставить необходимую величину в 550-600 об/мин.

Для проведения регулировки топлива необходимо:

Снять с поплавковой камеры крышку;
Одновременно подогнуть язычок и ограничитель;
Установить нужный ход иглы (1,2-1,5 мм) пятого клапана.

По завершении работ необходимо вновь проверить уровень топлива, при необходимости совершив повторную регулировку. Стоит помнить о том, что во время эксплуатации поплавковый механизм изнашивается, и уровень топлива повышается. Поэтому регулировка проводится по нижнему уровню.

Важно. Подгибать язычок поплавка нужно только при помощи плоскогубцев или отвертки. Проверять работу ускорительного насоса необходимо, только если двигатель при нажатии на педаль газа работает с провалами, либо плохо набирает обороты

Чтобы проверить насос, необходимо резко открыть дроссельную заслонку. С распылителя насоса должно потечь топливо

Проверять работу ускорительного насоса необходимо, только если двигатель при нажатии на педаль газа работает с провалами, либо плохо набирает обороты. Чтобы проверить насос, необходимо резко открыть дроссельную заслонку. С распылителя насоса должно потечь топливо.

Подачу ускорительного насоса можно проконтролировать на предназначенном для этого стенде, она должна соответствовать минимальному значению, составляющему 8 кубических сантиметров за 10 ходов поршня. А увеличить ее можно с помощью установки ограничительной шайбы на нижнюю проточку штока.

В том случае, если автомобиль работает в высокотемпературных условиях, то подачу необходимо уменьшить, установив шайбу на верхней проточке.

Если при максимально открытой дроссельной заслонке двигатель не может набрать максимальную мощность, то следует проверить включение теплообменника (зазор между гайкой и планкой штока привода должен соответствовать величине в 3 мм).

Пропускную способность жиклеров можно определить на специальном стенде. Для данной манипуляции используется теплая вода, которую пропускают через них под высоким давлением. Пропускную способность жиклеров измеряют в мл/мин, и она составляет для главного топливного жиклера – 350+4,5, для топливного жиклера холостого хода – 55±1,5, для воздушного жиклера холостого хода – 290±7, для главного воздушного жиклера – 175±4.

Советы по обслуживанию

Применять для калиброванных отверстий и прочистки жиклеров металлическую проволоку не рекомендуется, ввиду возможности возникновения неполадок.

Производить промывку карбюратора необходимо с помощью неэтилированного бензина (без примеси свинца). После чего следует продуть деталь баллончиком со сжатым воздухом.

Завертывание и вывертывание жиклеров нужно производить очень аккуратно, чтобы не повредить резьбу. Стоит помнить о том, что у главного топливного жиклера и у топливного жиклера холостого хода разная резьба, хотя внешне они очень схожи.

Устранить проблему из-за вышедшего из строя микровыключателя или электроблока можно путем соединения шлангом двух штуцеров карбюратора, миновав электромагнитный клапан.

В настоящий момент выпускают карбюраторы к131а, которые являются упрощенным вариантом своего собрата и не имеют электромагнитного клапана в системе ЭПХХ.

Вам также может понравиться

Отсутствуют холостые обороты

Ликвидация неисправностей

Почистить дроссель. Датчики положения дросселя, холостых оборотов проверить на работоспособность. Когда произведенные действия не дали положительных сдвигов, необходимо заменить все механизмы, входящие в карбюратор 131.

Поплавок заливает. Что делать?

При переливе бензина через уплотнители проблематичен старт двигателя автомобиля. Тяжелее всего запускается горячий мотор. Нестабильно высокие холостые обороты, которые невозможно отрегулировать. При работающем моторе из глушителя выходит дым чёрного цвета. Это происходит от переизбытка топлива, догорающего внутри. Ощущаются провалы педали газа при нажатии. Переобогащенная топливная смесь заливает свечи, которые мокрые, с чёрным нагаром.

Рис. 4. Поплавковая камера и прокладка

Залегание дозирующей иглы

Залегание дозирующей иглы приносит много неприятностей: переливается бензин, двигатель чихает, плохо заводится, динамика двигателя слабая. Если залегание происходит постоянно, необходимо деталь заменить. Снять крышку, вынуть поплавок, прежнюю иглу, выкрутить специальное гнездо для установки иглы. Новое гнездо, наконечник из силикона вкрутить вместо старого. Установить новую дозирующую иглу.

Рис.6. Дозирующая игла карбюратора

Между корпусом узла и силиконовым гнездом для иглы расположено стальное кольцо. Нижний торец иглы имеет подпружиненный шарик, который прикасается к язычку поплавка. Вставив иглу в стакан гнезда, поплавок располагаем на свое штатное место. Теперь уровень такой, каким ему положено быть. Рекомендованный уровень 2/3 от размера окна поплавковой камеры достигается подгибанием язычка поплавка.

Что делать если карбюратор к 131 замерз

Дроссель при таких условиях длительный период не двигается, пребывая в одном и том же положении. Лёд закупоривает отверстия для циркуляции воздуха переходной системы первой камеры. Откладываясь по распылителям, лёд уменьшает внутреннее сечение проходных отверстий.

Топливная смесь сильно обогащается, поскольку воздуха проходит меньше, объём бензина остается прежним. С подобными условиями не может справиться карбюратор к 131. Регулировка холостого хода не приносит ожидаемых результатов.

Прочие неисправности

В практической эксплуатации автомобилей ГАЗ, Соболь, Волга, Газель, в конструкции которых установлен однокамерный карбюратор на УАЗ, регулировка и своевременное обслуживание предупреждает много различных серьезных поломок, например:

READ Tv008 tv tuner receiver как подключить к телевизору

Заключение

Регулировка карбюратора ЗИЛ 131 – это несложная, но очень важная процедура для обеспечения надлежащей работы двигателя и эффективной эксплуатации автомобиля. Надеюсь, что данная статья помогла вам разобраться в основах и нюансах этой процедуры. Желаю вам успехов в обслуживании вашего автомобиля и безопасных поездок на ЗИЛ 131!

1. Как правильно произвести регулировку карбюратора на автомобиле ЗИЛ-131?

Для начала, убедитесь, что двигатель полностью остыл, а автомобиль находится на ровной поверхности. Затем следуйте указаниям ниже:

Отрегулируйте холостой ход карбюратора, чтобы двигатель работал стабильно на минимальной частоте вращения (600-800 об/мин).
Переключите выключатель на режим «ИДЛ» (идл, или режим нейтрали) и активируйте заднюю передачу.
Уменьшите количество топлива для смеси, вращая винт регулировки плавающей камеры по часовой стрелке, если характеризуется регулируемая секция вентиля ниже порога резцов стружки разрушена поразительно коротким пена, если резцы проникнуть в фронтальное стружке остаются резцы кустарников с холодильником или режущие кромки, чтобы получить сокращение эластичности именно сформированные стружки.
Проверьте качество смеси при разных оборотах двигателя, чтобы убедиться, что автомобиль работает плавно и не дымит. Если необходимо, внесите корректировки в регулировку смеси.
После завершения регулировки карбюратора, установите оборудование в исходное положение и проверьте работу двигателя.

2. Как часто рекомендуется производить регулировку карбюратора ЗИЛ-131?

Регулировка карбюратора на автомобиле ЗИЛ-131 рекомендуется проводить при появлении следующих симптомов:

Неустойчивая работа двигателя на холостом ходу.
Слишком высоки обороты на холостом ходу.
Трудности при запуске двигателя.
Повышенный расход топлива.

Если у вас возникли подобные проблемы, то рекомендуется обратиться к профессиональному автомеханику для проведения регулировки карбюратора.

3. Можно ли произвести регулировку карбюратора ЗИЛ-131 самостоятельно?

Да, можно произвести регулировку карбюратора ЗИЛ-131 самостоятельно, если у вас есть определенные навыки и знания в этой области. Однако, рекомендуется обратиться к квалифицированному автомеханику, чтобы быть уверенным в качестве работы и избежать возможных повреждений или непредвиденных проблем.

4. Какие инструменты нужны для регулировки карбюратора ЗИЛ-131?

Для регулировки карбюратора ЗИЛ-131 вам может понадобиться следующий инструмент:

Отвертки различных размеров для регулировки винтов и регулировочных элементов.
Тангенциальная отвертка или шлицевой ключ для регулировки плавающей камеры.
Моментный ключ для точной настройки регулируемых элементов.

5. Какие преимущества дает правильная регулировка карбюратора ЗИЛ-131?

Правильная регулировка карбюратора ЗИЛ-131 может принести следующие преимущества:

Стабильная работа двигателя на всех режимах.
Экономичное потребление топлива.
Повышенная мощность и отзывчивость двигателя.
Уменьшение выбросов вредных веществ.
