Как установить автомагнитолу на мерседес спринтер?

Блоки в салоне

Блок под рулём

В нижней части панели приборов, за защитной крышкой, находится блок с предохранителями и реле.

Схема

Описание

A12f1	Стояночный и габаритный света справа
A12f2	Правый дальний свет
A12f3	Левый дальний свет, индикатор дальнего света фар
A12f4	Фонарь заднего хода
A12f5	Стоп-сигнал
A12f6	Электродвигатель стеклоочистителя
A12f7	Звуковой сигнал, реле эл. цепи клеммы 15
A12f8	Плафоны освещения салона, прикуриватель, радио, клемма 30
A12f9	Выключатель аварийной световой сигнализации, парковочный свет
A12f10	Подсветка передней панели, фонарь освещения номерного знака
A12f11	Стояночный и габаритный свет слева
A12f12	Правый ближний свет
A12f13	Левый ближний свет, задний противотуманный фонарь
A12f14	Не используется
A12f15	Радиоприемник, цепь клеммы 15
A12f16	Блок управления CDI, клемма 30
A12f17	Блок управления CDI, клемма 30
A12f18	Зажигание, клемма 15
A12f19	Не используется
A12f20	Блок-панели управления кондиционера, клемма 30
A12f21	Вентилятор системы отопления, клемма 30
Реле
A12k1	Реле сигнала поворота
A12k2	Реле стеклоочистителя
A12k3	Реле CDI

Блок предохранителей и реле

Вариант 1

С боку видения водителя, за защитной крышкой находится еще один блок с предохранителями и реле.

Схема

Обозначение

Блок 9.1
F7	ESP, клемма 30
F11	Комбинация приборов
F900	Клемма 30
F85	Дневные ходовые огни, клемма 30
F43	Дистанционное радиоуправление
F112	Система центральной блокировки замков, клемма 30
F100	Система центральной блокировки замков, клемма 30
F44	Системы центральной блокировки замков
F101	Дополнительный жидкостной подогреватель
Блок 9.2
F115	Клемма D+
F158	Топливный насос
F300	Освещение салона
F70	Реле эл. цепи клеммы D+
F114	Дополнительный теплообменник
F110	Розетка прицепа
F155	Дополнительный подогреватель
F143	Дополнительный жидкостной отопитель
F19	Модуль дополнительных указателей поворота II
Блок 9.3
F116	Клемма 30
F117	Клемма 15
F180	Клемма 30
F52	Стеклоподъемник двери переднего пассажира
F53	Стеклоподъемник двери водителя
F54	Наружные зеркала заднего вида с обогревом и регулировкой
F86	Дневные ходовые огни, клемма 15
F87	Левая фара
Блок 9.4
F88	Правая фара
F89	Реле клеммы 87 (1)
F90	Реле клеммы 87 (2)
F91	Реле клеммы 87 (3)
F128	Подогрев сиденья водителя
F139	Дополнительный жидкостной отопитель
F150	Вентилятор на крыше
F163	Тахограф, клемма 30
F164	Тахограф, клемма 15
Блок 9.5
F5	ESP
F119	Дополнительный вентилятор кондиционера
F6	ESP, клемма 30
Реле
K26	Реле клеммы D+
K61	Реле стартера
K87	Реле клеммы 87

Вариант 2

Схема

Описание

9.1
1	F158 10A Дизельный двигатель, элементы двигателя / блок управления
2	F180 10A Дизельный двигатель, элементы двигателя / блок управления
3	F19 10A Модуль мигания дополнительных указателей поворота
4	F43 10A Транспондер иммобилайзера
5	F85 10A Свет для движения в дневное время
6	F70 15A Реле D+
7	F143 25A Дополнительное отопительное устройство
8	Резерв
9	F44 25A Система центральной блокировки замков
9.3
19	F115 10A Изготовитель кузова, D+
20	F117 15A Изготовитель кузова, зажим 15
21	F116 25A Изготовитель кузова, зажим 30
22	F150 15A Потолочный вентилятор
23	F114 25A Дополнительный теплообменник
24	F163 7,5A Тахограф
25	F164 7,5A Тахограф
26	F139 10A Система дополнительного отопления
27	F54 10A Наружные зеркала заднего вида
9.4
28	F98 10A Реле вентилятора, ступень вентилятора 1
29	F128 15A Система обогрева сиденья водителя
30	Резервный
31	F155 25A Дополнительное водяное отопление
32	F52 25A Стеклоподъемники
33	F53 25A Стеклоподъемники
34	Резерв
35	F110 15A Гнездо электропитания прицепа
36	F300 10A Плафоны

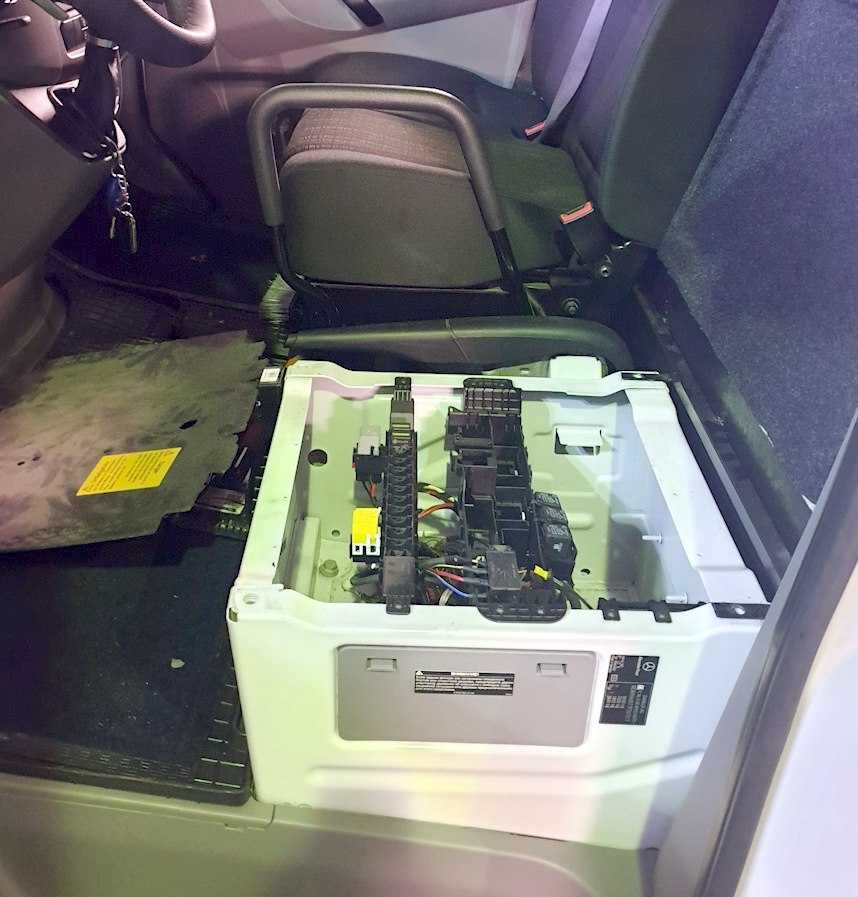

Под сидушкой водителя, могут устанавливаться некоторые дополнительные реле.

Общая схема

Назаначение

K37	Реле звукового сигнала
K39	Реле топливного насоса
K52	Разъединительное реле АКБ
K55	Реле отключения ближнего света слева
K68	Реле света для движения в дневное время суток
K69	Реле света для движения в дневное время суток
K70	Реле клеммы 15
K74	Реле клеммы 15
K77	Реле дополнительного вентилятора кондиционера
K78	Реле клеммы D+
K79	Реле клеммы 15
K95	Реле отключения ближнего света справа
K101	Реле системы центральной блокировки замков, указатель поворота слева
K102	Реле системы центральной блокировки замков, указатель поворота справа
K141	Реле заднего противотуманного фонаря
K900	Реле прикуривателя

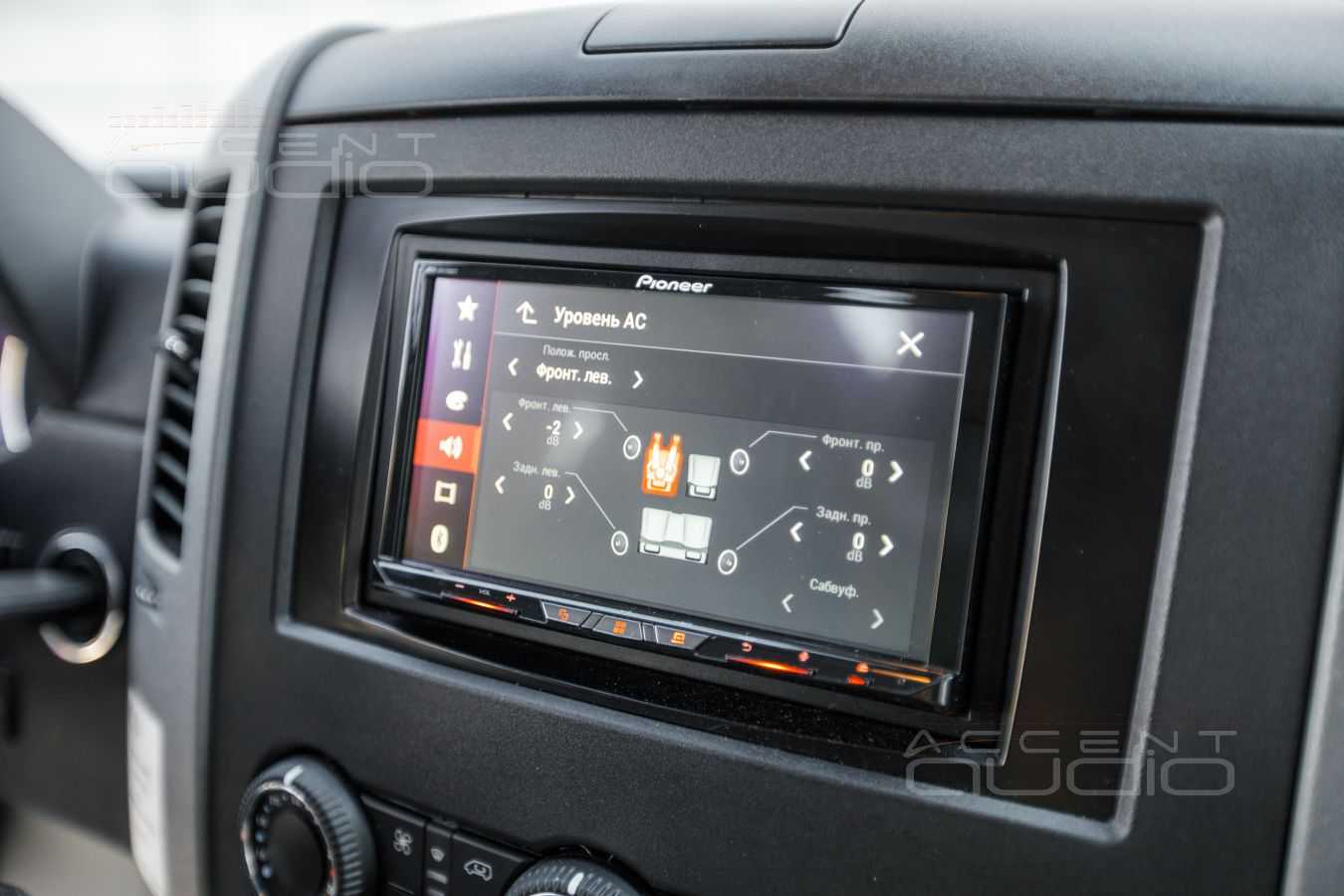

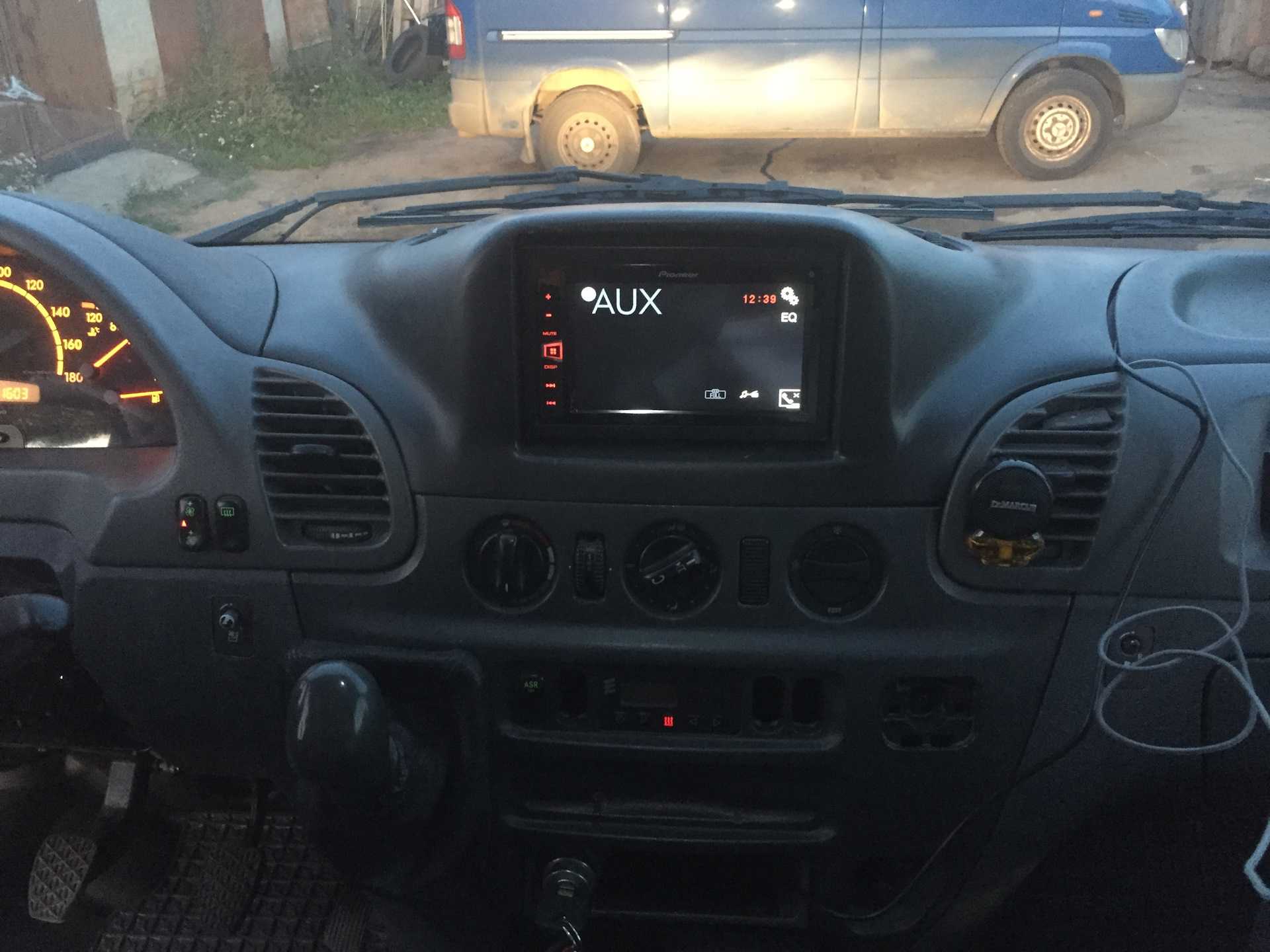

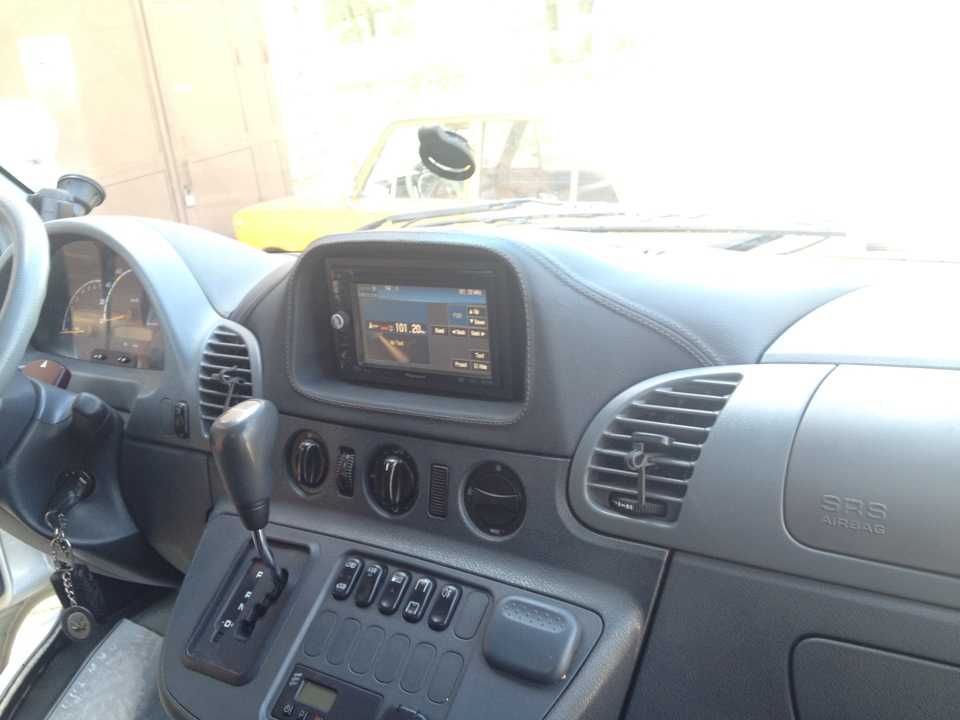

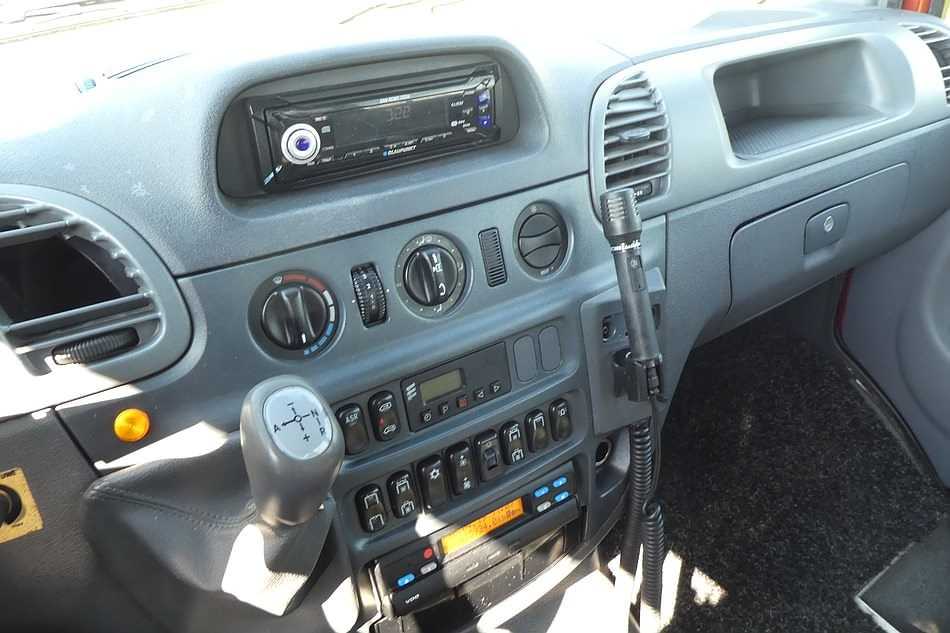

Как установить автомагнитолу на свой Мерседес Спринтер: Установка и подключение автомагнитолы

Давайте перейдем к самому важному для вас, как установить магнитолу на мерседес спринтер. Заранее найдите время, чтобы проверить пригодность вашего автомобиля и вашего головного устройства, а также прочитать информацию об установке, которая может дать вам конкретные рекомендации.Вот различные действия, связанные с установкой автомобильного радиоприемника на вторичном рынке.
