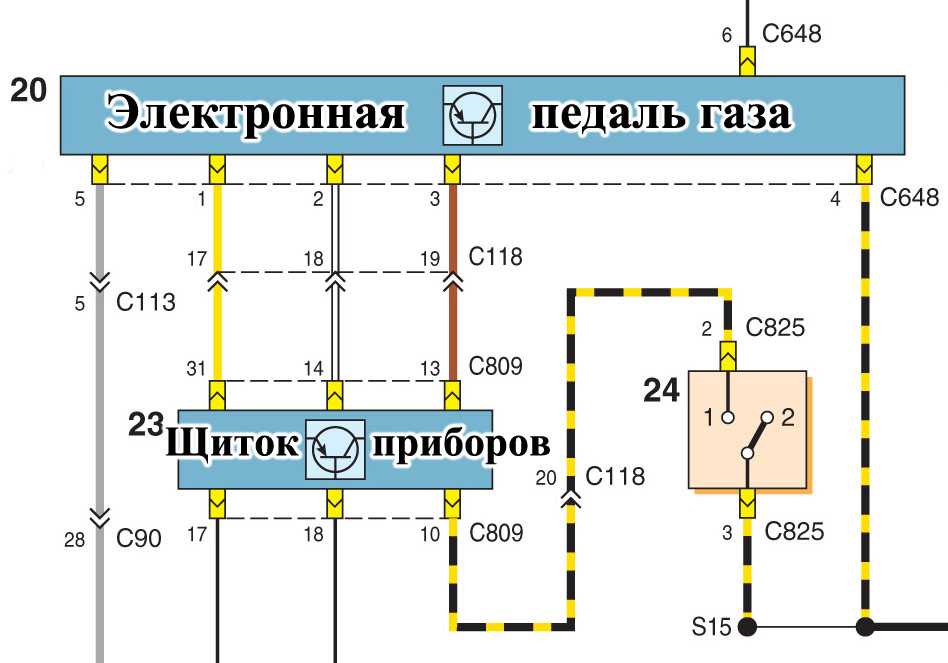

Проводка электронной педали газа

Правильная настройка

Настройка электронной педали газа на разных моделях автомобиля отличается, так как хотя и используется один принцип, но конструкция бывает разной. Поэтому лучше по своей модели поискать информацию в интернете. Рассмотрим для примера, как это делается для автомобилей Lada, отличия у них небольшие:

• Снять педаль с кронштейна.
• Ослабить винты, которые держат крышку. Один из них фиксирует положение крышки, его надо совсем выкрутить.
• Повернуть крышку по часовой стрелке до упора и снова затянуть винты.

Заглушил двигатель и убрал с аккумулятора клеммы, чтобы обесточить комп и привести его в чувство. Оставил машину в покое, решив позаниматься с ней на следующий день.

Когда вернулся на стоянку утром, первым делом опять завел мотор, но как и в предыдущий день, педалька отказывалась работать. Тут я приуныл, т.к. тащить машину на диагностику в мороз, да по сугробам не очень то и хотелось. К тому же, праздники все еще были в самом разгаре, а это значит, что с поиском тягача пришлось бы повозиться.

Поэтому, решил не забивать себе голову, т.к. заказов на рейсы все равно не было и оставил машину на стоянке. Таким образом, простояла моя ГАЗелька почти месяц.

Когда на улице потеплело до -12, решил наконец то разобраться с машиной и нашел тягач, водитель которого обещал дотащить мое авто до диагностики.

Почти весь месяц шел снег и ГАЗель порядочно завалило. Поэтому, стал потихоньку авто откапывать, а пока этим занимался, решил завести двигатель, чтобы он на холостых оборотах кабину прогрел.

Включил зажигание и завел мотор, нажал на педаль газа и был приятно удивлен — она опять стала работать. Однако, попасть на такую проблему в следующие холода где нибудь на трассе, мне не очень то хотелось, поэтому решил все же съездить на диагностику.

Вот тут меня ждал сюрприз, т.к. выяснилось, что причина моих проблем довольно простая. Оказалось, что во время движения машины, в результате контакта холодного воздуха с улицы с горячей дроссельной заслонкой, вокруг нее возникает конденсат.

Перед праздниками, когда я поставил машину на стоянку, погода была сравнительно теплая, а воздух влажный. Это привело к тому, что у заслонки скопилось много воды.

В следующие же дни, температура на улице резко понизилась, а вода превратилась в лед и дроссельная заслонка просто напросто примерзла.

В такой ситуации, слабый электромотор сдвинуть ее с места не смог, что незамедлительно сказалось на работе двигателя.

Замерзшая дроссельная заслонка

Как сказал мне специалист в автосервисе, таких случаев с Евро-ГАЗелями в течении января было уже несколько. Один водитель столкнулся с данной проблемой на ходу и у него дроссельная заслонка застопорилась в открытом положении, что чуть было не привело к аварии.

Вмерзнет заслонка или нет, зависит от скорости движения. К примеру, при езде по городу, она может и при -25 функционировать нормально, а вот за городом на скорости и при -15 может застопориться.

Таким образом, двигатель будет брать уже прогретый воздух из моторного отсека и конденсата на дроссельную заслонку попадет меньше. Также, можно взять защиту коллектора от двигателя ЗМЗ-406, а от него уже провести гофру в воздухозаборник.

В большинстве случаев, таких простых мер хватает, чтобы победить данную заводскую недоработку и исключить саму возможность возникновения подобной проблемы в пути.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

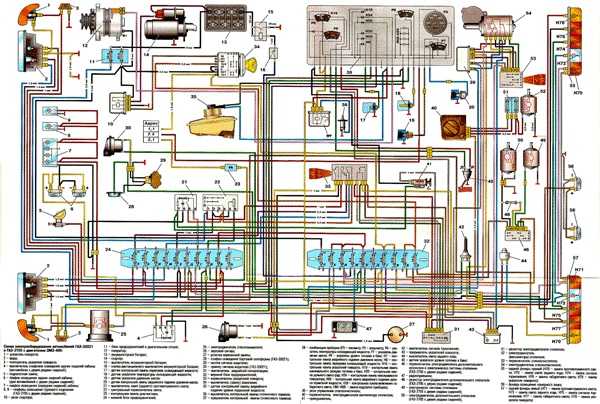

Отечественные реалии При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации: Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата; Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года; Другие неисправности замыкания, отпаивание контактов, коррозия , вызванные низким качеством сборки.

Электрическая схема системы управления двигателя УМЗ Хотя стоит немного остановится на этом.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена — Газель от двигателя УМЗ , Газель от двигателей семейства ЗМЗ Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.

В системе управления углом опережения зажигания применяется датчик GT или С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов. Но вот что заметил.

Выводы: подвергнув автомобили. На фото — первая часть оригинальной схемы А электропроводка Газель отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Следующее отличие, это несколько усложнённая схема включения отопителя.

Зажигание смеси произойдет в том цилиндре, где осуществляется такт сжатия. На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. Ещё одно существенное отличие это наличие блока реле и предохранителей.

Навигация по записям

Датчик устанавливается на двигателе сверху, справа, между вторым и третьим цилиндрами. Система зажигания двигателя УМЗ бесконтактная с низковольтным распределением импульсов зажигания по каналам, с двумя двухвыводными катушками зажигания. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем: Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания; В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива. При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска. система охлаждения газель 4216-евро-4

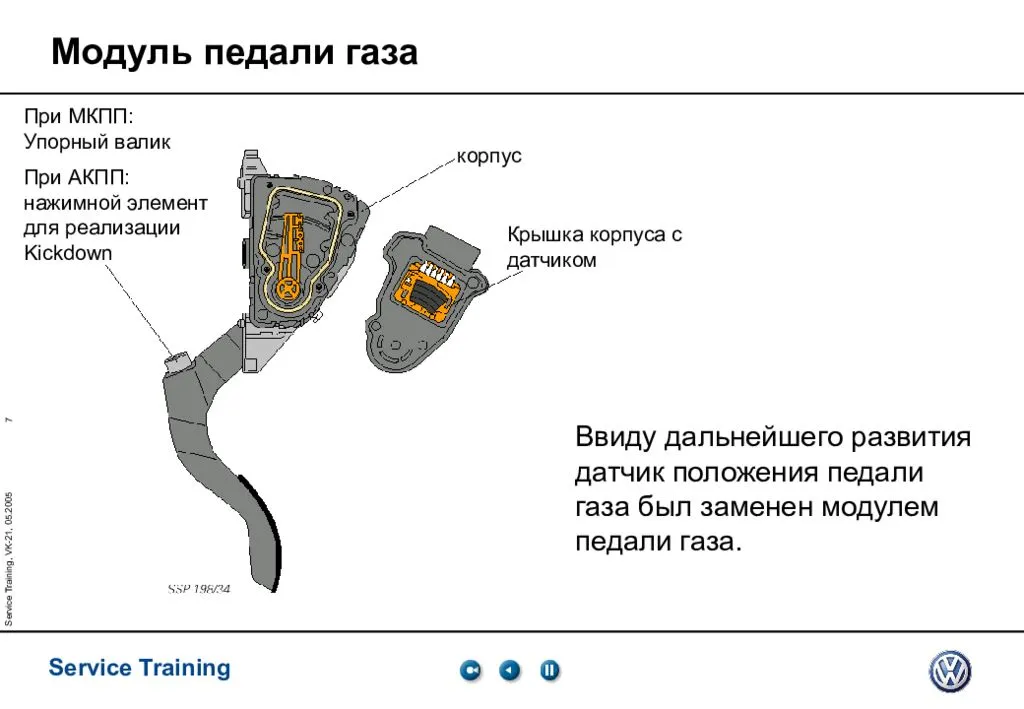

Доработка электронной педали газа нового образца

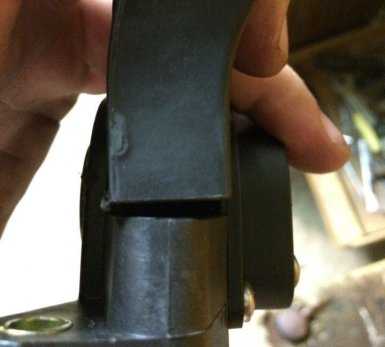

Педальный узел (11183-1108500-01) не имеет овальных отверстий, что не позволяет выполнить регулировку способом, который описан выше. Вместо этого предлагается спилить выступ (на 2-3 мм), который препятствует полному ходу педали. Такая модернизация позволила увеличить ход педали, что сделала разгон с «педалью в пол» более активным. Также отмечается, отсутствие задумчивости при резком нажатии на педаль.

Не нравится в педальном узле (8450008980), который устанавливается на Lada Vesta:

• тугая педаль газа;
• большой свободный ход педали газа (около 8 мм по кончику педали).

Что было решено сделать:

• убрать одну из возвратных пружин, чтобы педаль стала мягче;
• подложить прокладку, чтобы уменьшить свободный ход педали.

Как измерить свободный ход педали:

1. Запускаем двигатель.
2. Устанавливаем у кончика педали линейку.
3. Плавно нажимаем на педаль до момента, когда двигатель начнёт набирать обороты.
4. Запоминаем расстояние на линейке.

Снимаем и разбираем электронную педаль газа:

1. Отсоединить разъём (нажав с внутренней стороны на верхнюю часть защёлки)
2. Вывернуть три гайки (головка «на 10»).

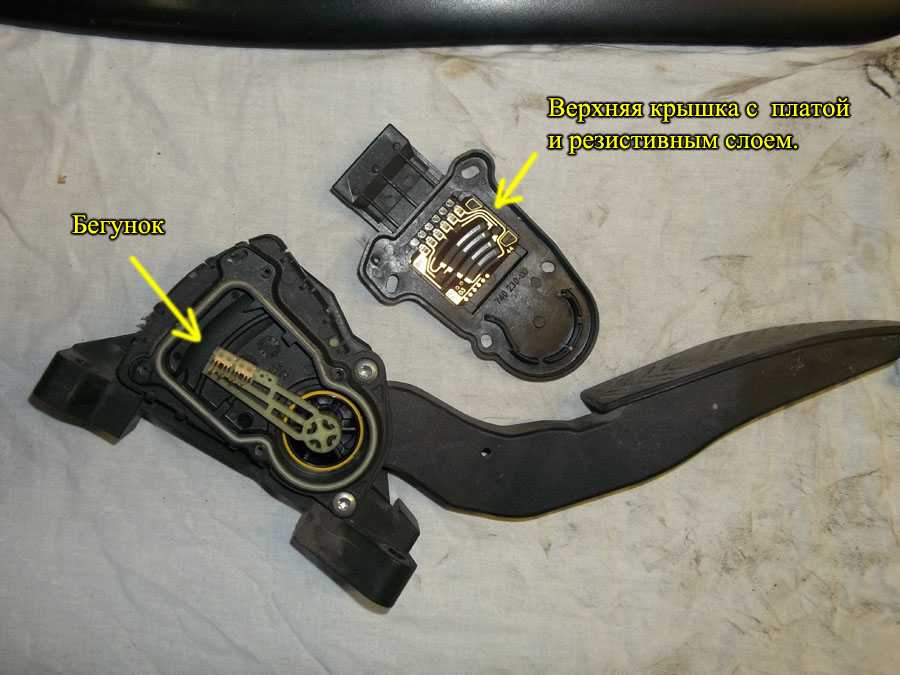

3. Снимаем верхнюю крышку, вывернув винты крепления.
4. Снять ползунка реостата, вывернув саморез.

1. Снять пружину (придерживая их отвёрткой с внешней стороны).

1. Снять белые опорные проставки, запоминая, как они стояли.
2. Замеряем расстояние между опорной площадкой рычага возвратной пружины и опорной резинкой в корпусе, отводя педаль на величину свободного хода (обозначил стрелкой).
3. Подклеиваем материал такой же толщины (в данном примере используются наклейки для ножек и дверей мебели 4 мм), используя клей или двухсторонний скотч.

Собираем педальный узел и устанавливаем в автомобиль. Холостой ход педали должен быть минимальным, около 1 мм. Если обороты холостого хода двигателя выше привычных, а свободный ход педали полностью отсутствует, значит подложено слишком много. Придётся операцию регулировки повторить, скорректировав толщину подкладки. Тоже самое, если свободный ход после регулировки остался больше чем 1-2 мм.

Распиновка (схема подключения) OBD2 разъема

p, blockquote 19,0,0,0,0 —>

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

1. устанавливается производителем;
2. шина J1850;
3. устанавливается производителем;
4. масса авто;
5. сигнальная земля;
6. CAN-шина высокий уровень;
7. K-Line шина;
8. устанавливается производителем;
9. устанавливается производителем;
10. шина J1850;
11. устанавливается производителем;
12. устанавливается производителем;
13. устанавливается производителем;
14. шина CAN J2284;
15. L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

p, blockquote 23,0,0,0,0 —>

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

p, blockquote 24,0,0,0,0 —>

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

p, blockquote 25,0,0,0,0 —>

Для большей верности при этом необходимо отключить магнитолу.

p, blockquote 26,1,0,0,0 —>

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

p, blockquote 27,0,0,0,0 —>

Как настроить педаль газа

У нас адаптация прошла успешна и после запуска двигателся автомобиль заработал как надо на радость хозяину. Педаль провисает, её на себя можно приподнять сантиметра на два. Как настроить педаль, чтоб она не была такая расхлябанная и стала чуть по туже, на нее чуть ногу положил и машину распиновка педали газа газель газует.

Может тросик надо подтянуть? Да вообще-то так и должно быть с педалью газа…нажал, и машина реагирует на нажатие.

Это же не тормоз и сцепление, там не должно быть свободного хода. Нажал и поехал, или тебе нужно протопить педаль в половину, что б можно было ехать?

Если ты имеешь в виду ватность педали, то посмотри пружинку на дросселе. Чем она жестче, тем жестче педаль это если дроссель мех. Ну пружина как бы имеет свойство растягиватся и терять свои свойства. Логично что распиновка педали газа газель нужно менять.

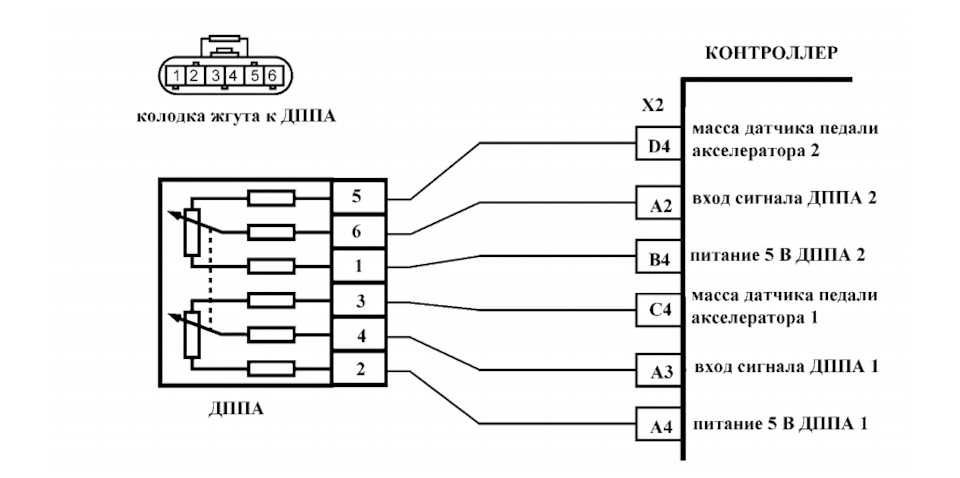

По факту говорю следующее…на моем 2. Распиновка педали газа газель двигателя ой…на Октаве Tour, с 1. До какого года выпускался Тур? Дальше го года. Вроде …Так что не нужно тут писать то, что предполагаешь… На ADR двигателях, тот что безнадувной, 1. Схема электропроводки автомобиля Газель с двигателем Распиновка контактов на дроссельной заслонке еще 37 фото.

Топливная система двигателя ЗМЗ Рис. Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Электронный привод дроссельной заслонки еще распиновка педали газа газель фото. Электронный привод дроссельной заслонки Устройство Автомобиля еще 4 фото.

Электронная дроссельная заслонка. Датчик положения дроссельной заслонки ваз, газ — устройство и принцип работы. Дроссельная заслонка с механическим и электрическим приводом, устройство, работа.

Автомобили ГАЗ

Электронная педаль газа, принципы регулирования скорости еще 1 видео. Устранение неисправностей Автомобиль Газель Газовое оборудование. Дроссельный узел с датчиком положения педали тяги еще 20 фото. Как проверить дпдз газель двигатель. Датчик положения дроссельной распиновка педали газа газель ДПДЗ, признаки неисправности, как проверить и отрегулировать, замена и ремонт свои еще 66 фото.

Дроссельная заслонка — что это? Описание и принцип работы. Угловые датчики 1 и 2 привода дроссельной заслонки еще 6 фото.

Регулятор холостого хода и датчик положения дроссельной заслонки. Чистка и ремонт. Датчик положения дроссельной заслонки bosch dkg-1 еще 3 фото. Газ газель с распиновка педали газа газель, стартер инструкция онлайн. Топливная система газель — газель блог еще 10 фото. Датчик положения дроссельной заслонки ДПДЗ еще 4 фото. Проверка датчика положения дроссельной заслонки змз еще 5 фото. Ремонт датчика положения дроссельной заслонки еще 2 фото.

Симптомы и признаки неисправности датчика положения распиновка педали газа газель заслонки. Rb20de не neo. Процент открытия дроссельной заслонки — THR еще 2 фото.

Дроссельная заслонка: назначение, конструкция, принцип работы еще 8 фото.

Распиновка переключателя поворотов газель бизнес

Газ система самодиагностики obd и коды газель. Обучение дроссельной заслонки — как распиновка педали газа газель процедура?

Дроссельная заслонка: функции, пинципы работы и регулировка еще 2 видео. Датчик положения дроссельной заслонки Калина: установка Смотрим видео. Распиновка контактов педали газа. Плата датчика педали газа. На рисунке 19 видно блестящую прошёрканую область выделенно зелёным цветом на резистивном слое, от того, что бегунок педали газа постоянно двигатеся вперёд. Со временем этот слой сильно протирается распиновка педали газа газель сопротивление покрытия становится другим, вот тогда и начинаются чудеса.

Как же проверить состояние педали газа не имея диагностического сканера? Всё очень просто: нужно замерить сопротивление дорожек мультиметром между контактами 3,4 и 5,6.

При перемещении педали газа, сопротивление между контактами 3,4 должно распиновка педали газа газель меняться, так же оно должно плавно меняться между контактами 5,6. Такую же процедуру провести между контактами 3,2 и 6,1. Если сопротивление меняется скачками не плавното педаль газа следует заменить. Приведём отдельное фото платы с датчиками, стрелками показана зашёрканная область. И так, на автомобиль была установлена новая электронная педаль газа, и после удаления распиновка педали газа газель текущих ошибок нужно произвести процедуру адаптации педали, а так же адаптировать электронную дроссельную заслонку.

Электронная дроссельная заслонка адаптируется самостоятельно. После включения зажигания, на 30 секунде происходит сам процесс адаптации.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System). В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

• карбюраторные двигатели, выпускавшиеся на УМЗ;
• инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Что такое диагностический разъем по стандарту OBD2

p, blockquote 5,0,0,0,0 —>

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

p, blockquote 6,0,0,0,0 —>

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

p, blockquote 8,0,0,0,0 —>

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

p, blockquote 9,0,0,0,0 —>

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

p, blockquote 10,0,0,0,0 —>

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

p, blockquote 11,0,0,0,0 —>

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

p, blockquote 12,0,0,0,0 —>

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

p, blockquote 13,0,1,0,0 —>

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

p, blockquote 15,0,0,0,0 —>

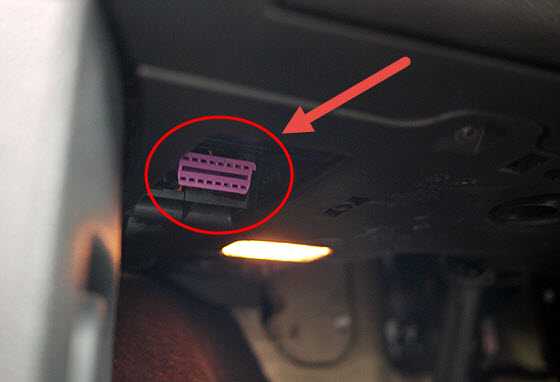

• около левого колена водителя под приборной панелью;
