Корзина сцепления КАМАЗ | Принцип действия, элементы конструкции – на промышленном портале Myfta.Ru

Для начала рассмотрим сцепление КАМАЗа – одного из самых удачных грузовиков советской эпохи. В нем есть ведущая часть — это маховик, диск (ведущий средний), диск нажимной, кожух. Весь этот конструктивный блок называется корзина сцепления КАМАЗ. Ведомой частью являются стальные диски с гасителями колебаний (крутильными).

Пружинами создается усилие, сжимающее диски (ведущие и ведомые). Крутящий момент от мотора КАМАЗа передается ведущему нажимному и среднему дискам через выполненные на их наружных поверхностях выступы. На маховике это четыре продольных паза. Они позволяют дискам перемещаться относительно маховика при работе привода.

На диске (ведущем среднем) установлен механизм из рычажков, пружина которого при включении системы поворачивает рычаг с равными плечами. В маховик и нажимной диск этот рычаг упирается своими концами, этим достигается установка одинакового расстояния от нажимного диска до диска (ведущего среднего) и от него до маховика.

С упорным кольцом соединены рычаги выключения, в которые упирается подшипник муфты (выжимной), перемещающейся по направляющей втулке при выключении привода.

Такая система в КАМАЗе состоит из педали, главного и рабочего цилиндров, пневматического усилителя, следящего устройства, вилки, муфты с подшипником, магистрального трубопровода, шланга для подачи тормозной жидкости от главного к рабочему цилиндру, а также воздухопровода пневматического усилителя для подачи в него воздуха.

Пропорционально нажатию на педаль в пневматическом усилителе происходит автоматическое изменение давления воздуха следящим устройством. Создаваемое давление воздуха плюс давление в рабочем цилиндре тормозной жидкости воздействует через вилку на муфту с подшипником (выжимным).

Регулировка корзины сцепления КАМАЗ выполняется согласно руководству на машину.

Принцип работы ПГУ

Сегодня в трансмиссию машины встраивают преобразователи усилия нескольких типов, тем не менее, принцип работы ПГУ КамАЗ одинаков. Конструктивно, механизм связан двумя узлами, помещенными в остов:

Механизм слежения;
Цилиндрическая камера, исполняющая функции за счёт пневматики.

Устройство слежения управляет ПГУ, контролируя усилие, с которым водитель давит на ножной рычаг сцепления. Когда давление достигает нужного значения, порция воздушной массы подаётся в цилиндр. В состав устройства слежения входит мембрана, иногда выполняющая роль уплотнителя деталей остова. Также в механизме предусмотрен поршень, связанный с ножным рычагом сцепления посредством гидравлики. Кроме того, в наличии клапана впуска и выпуска, оба относятся к пневматике и взаимодействуют с поршнем. Поскольку в работе механизма участвуют как гидравлические, так и пневматические элементы, к ПГУ подают и воздух и жидкость.

Схема привода ПГУ:

Цилиндр пневматики работает как привод механизма сцепления. Составные части узла, поршень и упругий элемент, помещённые в цилиндрический корпус. Деактивируется и активируется сцепление посредством штока, выходящего из усилителя и закреплённого на поршне. В некоторых модификациях толкатель управляет клапаном, выключающим делитель. Процесс возможен за счёт закреплённого упора на детали.

Благодаря компактным размерам, механизм ПГУ монтируется на корпусе сцепления. Вилка штока деактивации сцепления взаимодействует с толкателем усилителя за счёт упора через крепёжное изделие сферического профиля. Соединение не жёсткое, за счет чего возможна регулировка ПГУ КамАЗ сменой дислокации гайки на штоке.

Когда ножной рычаг отжат, устройство слежения ПГУ КамАЗ не даёт открыться пневматическому клапану впуска. Таким образом, воздушная масса из контура пневматики не подаётся в цилиндрическую полость исполнения, упругий элемент держит поршень в конечной мёртвой точке, сцепление включено. Приложенное усилие на ножной рычаг провоцирует рост напора смазки в механизме слежения. Движение поршня под воздействием давления открывает впускной пневматический вентиль, воздушная масса под напором входит в цилиндрическую полость исполнения, перемещает поршень, а толкатель деактивирует сцепление. Снятие ноги с рычага запускает возвратную реакцию. Впускной вентиль пневматики закрывается, вентиль выпуска наоборот – открыт. Падение напора в цилиндрической полости исполнения включает сцепление.

Водитель способен воздействовать на уровень работы механизма, меняя величину усилия на рычаге. Таким образом, происходит адаптация механизма под условия эксплуатации транспортного средства.

ПГУ производства «WABCO» на КамАЗ:

Двухдисковое сцепление МАЗ

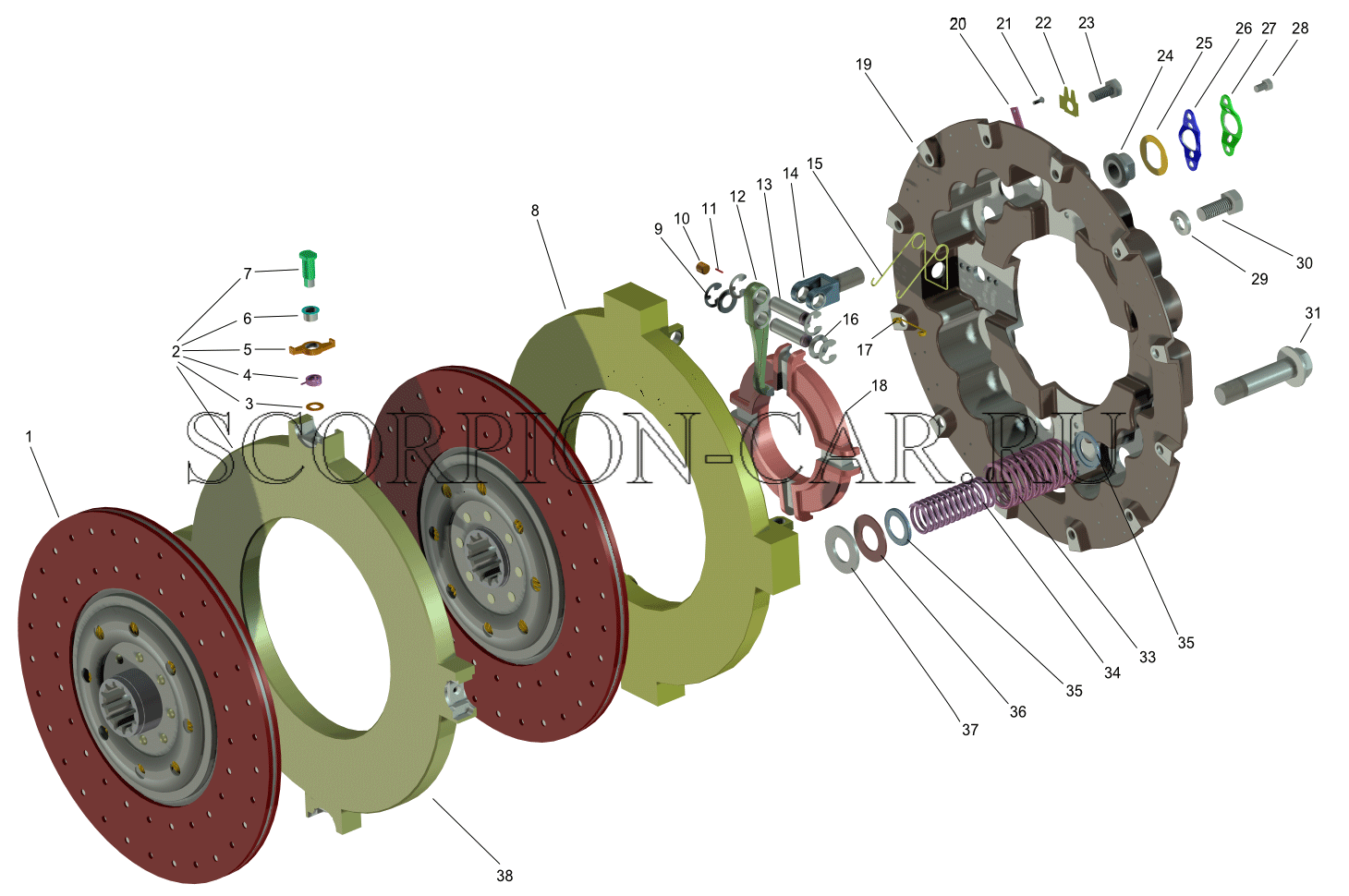

В двухдисковом фрикционном сцеплении грузовых автомобилей МАЗ (схема 4) сжатие маховика 1, нажимного 18, среднего ведущего 3 и двух ведомых 2 дисков осуществляется периферийными цилиндрическими пружинами 16, равномерно расположенными в два ряда по окружности. Каждый ряд включает по 14 пружин.

Схема 4 – Сцепление грузовых автомобилей МАЗ

1 – маховик; 2 – ведомые диски; 3 – ведущий диск; 4, 14 – кольца; 5, 6, 16 – пружины; 7 – шток; 8, 17 – крышки; 9 – рычаг; 10 – вилка; 11 – гайка; 12 – картер; 13 – подшипник; 15 – кожух; 18 – нажимной диск

Ведомые диски включают в себя гасители крутильных колебаний, каждый из которых имеет по шесть цилиндрических пружин 5 и по два стальных фрикционных кольца 4. Средний ведущий и нажимной диски направляющими выступами входят в пазы маховика, пружины 6 расположены между маховиком и средним диском. При выключении сцепления они перемещают средний диск на необходимую величину, которая регулируется четырьмя штоками 7. Четыре рычага 9 выключения сцепления установлены в вилках 10, закрепленных в кожухе 15 сферическими гайками 11.

К внутренним концам рычагов присоединено кольцо 14, в которое при выключении сцепления упирается выжимной подшипник 13 муфты выключения. Смазывание муфты и подшипника производится через гибкий шланг из масленки, закрепленной на картере 12. В верхней и нижней частях картера сцепления находятся люки с крышками 8 и 17. Нижняя крышка 17 имеет вентиляционные отверстия.

Привод сцепления МАЗ

Привод сцепления – механический с пневматическим усилителем.

Пневмоусилитель состоит из клапана управления и силового цилиндра. Клапан управления включен в механический привод сцепления последовательно. Это обеспечивает действие усилителя пропорционально силе давления на педали сцепления и позволяет выключать сцепление одним механическим приводом при неработающем пневмоусилителе.

Источник

Как отрегулировать сцепление КамАЗ

Обслуживание проводится регулярно. Увеличение педального хода ведет к неполному отсоединению маховика и коробки. От этого устройства соприкасаются, а нагрузка на зубы шестерни увеличивается. Если ход акселератора недостаточный, то ведущий диск не стыкуется, вращение переносится не полностью, и машина останавливается.

Регулировка сцепления на КамАЗе позволяет убрать неисправности, которые диагностируют по следующим признакам:

в начале отправления — рывки;
западает фрикционная педаль;
у акселератора тугой ход;
если проверить уровень жидкости привода, то выявляется утечка;
слышатся посторонние звуки.

Необходимость регулировки сцепления на КамАЗе проверяется измерением расстояния от низа педали до поверхности пола водительского места — показатель должен быть равен 16 см.

Не снимая коробки

Наладку работы фрикциона проводят, снимая КПП. Но если требуется регулировка в дорожных условиях, то выполняют работу без снятия конструкции.

Понадобится самодельное приспособление в виде куска проволоки, у которой одна сторона длиной 2 см согнута под углом 90˚. Толщина стержня — не меньше 3-4 мм, этот размер удобен для контроля просвета межу элементом отсоединения диска и контуром лапок.

Настройку делают гайкой пневмоусилителя. Лапки к кольцу подводятся через отверстие вверху картера. Элементы выставляются максимально одинаково к площади.

Порядок действий следующий:

Откручивают контргаечные болты.
Снимают стопоры, пластины.
Гайки все одинаково отпускают на 5 оборотов, используют трещотки для удобства.
Если выступает пятак за поверхность кольца, то его утапливают, предварительно проверяя присутствие снизу феродо.
Одновременно можно заменить пружины.
Лапки ставят так, чтобы они одинаково касались кольца. Затем анализируют биение площади диска.
Передний подшипник смазывают. Выбирают регулировочный зазор 29-30 мм.

Настройку механизма без снятия КПП делают в случае двухдискового сцепления, однодисковые так не налаживают.

Как настроить свободный ход педали

Проверяют перемещение муфты постановкой рычага осевого вала от гайки толкателя. Если свободное расстояние, измеренное под 90˚, будет меньше 3 мм, то для его настройки вращают винт толкателя, чтобы расстояние свободного перемещения муфты было 3,1-4 мм.

Ход толкателя усилителя выверяют при нажатии акселератора — показатель должен быть больше 2,5 см. Меньшее значение не обеспечивает эффективное включение. Если ход толкателя пневматического гидроусилителя меньше рекомендуемого, то:

делают регулировку свободного хода педали сцепления;
контролируют количество жидкости в емкости основного цилиндра;
убирают атмосферу из гидравлического устройства.

Перемещение педали должно соответствовать размеру 6-15 мм, его замеряют в середине педали. При превышении выставляют просвет поршня и толкателя с помощью эксцентрикового элемента, соединяющего отверстие вверху толкателя и акселератор.

Как отрегулировать корзину

Лапки корзины настраиваются на снятом диске или через просвет в маховике непосредственно на машине.

Порядок действий:

При нахождении машины на яме снимают коробку с использованием лебедки.
Осматривают выжимной подшипник, пружины и цанги.
Откручивают крепление диска к маховику двигателя.
Снимают нажимной механизм, придерживая ведущий диск.
Осматривают поверхность и делают регулировку лапок относительно площади диска.
Проверяют изменение положения лапок при помощи пластины, учитывая, что их круглые поверхности должны прикасаться к шаблону, расположенному на ступице.
После регулировки корзины сцепления метизы закручивают до упора. Сборка сцепления делается в обратной последовательности.

Работы, связанные с заменой сцепления

Рекомендуется заняться заменой корзины, если были обнаружены следующие недостатки:

автомобиль даже после регулировки дергается и резко стартует с места;
посторонние звуки в корзине как присутствовали, так и присутствуют;
машина долго «думает» и далеко не сразу начинает движение, несмотря на то, что сцепление было выжато по всем правилам;
в салоне ощущается характерный запах гари – это говорит о том, что механизм сцепления элементарно сгорел.

Данное мероприятие начинается со снятия коробки передач. Это очень тяжелый узел, с которым нужно работать нескольким людям. После этого можно приступать к демонтажу корзины сцепления.

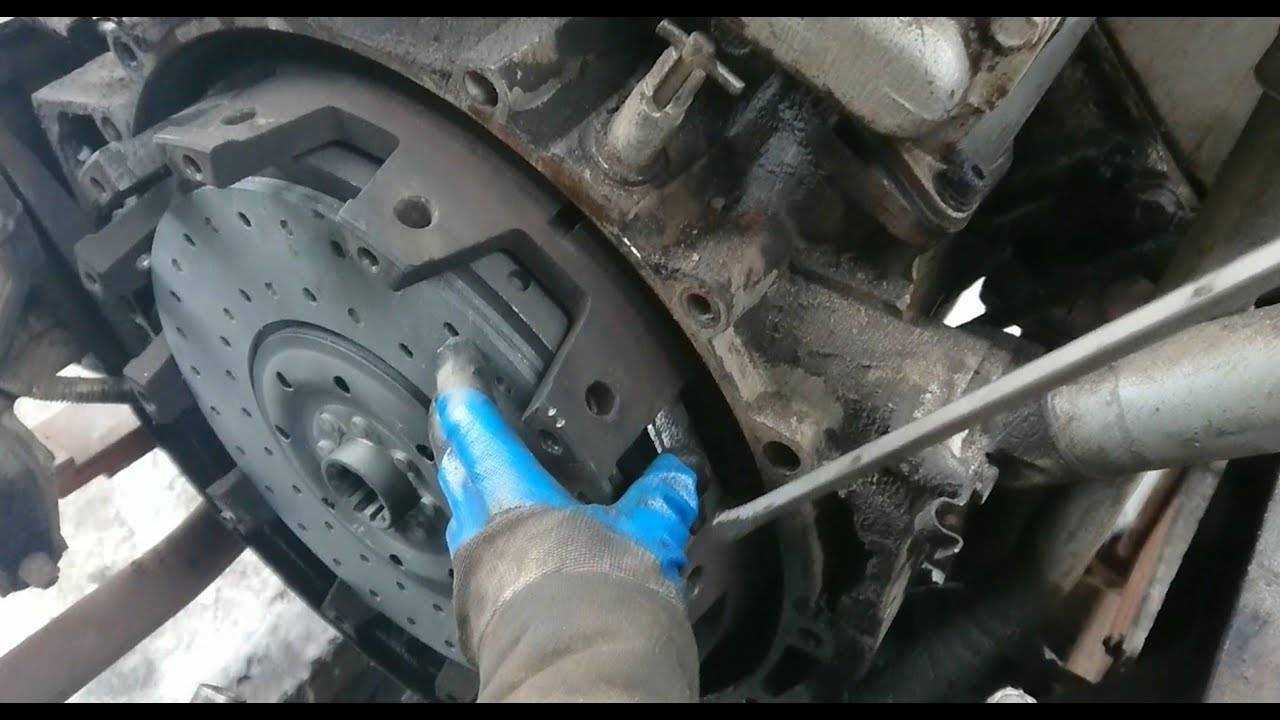

Видим, как стоят диски сцепления на КамАЗе – сначала ведомый, потом средний, далее – ведущий. Все они снимаются. На место демонтированных деталей устанавливаются новые. Как правильно поставить диски сцепления на КамАЗ:

их нужно устанавливать в строгом порядке – изначально идет первый ведомый, далее – средний, на заключительном этапе – ведущий;

поскольку это сухой тип сцепления, не надо применять какую-то смазку, это лишь ухудшит качество механизма;
вместо традиционных дисков с фрикционными накладками можно поставить более современные, оснащенные керамическими элементами – они намного надежнее и долговечнее;
тщательно затяните все болты и гайки. Из-за больших нагрузок некачественно затянутые крепежные элементы со временем могут разбалтываться.

Самостоятельно ставить диски сцепления на КамАЗ нужно только в том случае, если вы хорошо понимаете, что конкретно делаете. Это сложная задача, при недостатке опыта или отсутствия необходимых инструментов настоятельно рекомендуется обратиться за помощью к профильным специалистам.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
Своевременный слив конденсата из корпуса пневматического гидроусилителя.
Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

резкая активация дисков СС, что приводит к сильному рывку во время движения;
сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Не горит кнопка габаритов ваз 2114
Как снять задний фонарь на ниве 21214
Ремонт генератора газель видео
Мус гранта как разобрать
Мотористы по ремонту дизельного двигателя камаз

Ремонт ПГУ КамАЗ своими руками

В случае самостоятельного выполнения работ, манипуляции проводят согласно инструкции. Прежде, выполняют разборку демонтированного устройства в таком порядке:

Фиксируют заднюю часть остова, используя зажим;
Выкручивают фиксаторы;
Демонтируется закрывающий элемент, подводящий воздушные массы;
Изымается вентиль;
Демонтируется остов совместно с поршнем контура пневматики;
Убираются пружинные элементы диафрагмы и поршня контура пневматики;
Демонтируется перепонка;
Перебирают: уплотнение, демпфер упора, поршни слежения и деактивации сцепления;
Демонтируется закрывающий элемент с прокладкой выпуска и перепускным вентилем;
Задняя часть остова изымается из держателя;
Убирается кольцо – фиксатор;
Разбирается стержень клапана;
Убирается кольцо уплотнения корпуса поршня слежения;
Разбирается поршень слежения;
Достаётся уплотнительное кольцо и поршень пневматики;
Снимается манжета с поршня пневматики.

Самостоятельный ремонт ПГУ:

После того, как перебрать ПГУ на КамАЗе удалось, детали очищают, сушат и осматривают, нет ли повреждений. Отбракованные части заменяют новыми и собирают изделие в противоположном порядке.

Регулировка ПГУ КамАЗ:

Сцепление

СЦЕПЛЕНИЕ На автомобилях, в зависимости от моделей и комплектаций, применяется сцепление:

Пневмогидравлический усилитель: 1 — указатель износа накладок; 2 — шайба; 3 — корпус

— фрикционное, сухое, двухдисковое, с периферийным расположением пружин модели 142;

Привод управления сцеплением гидравлический, снабжен пневмогидроусилителем (ПГУ), сцепление моделей MFZ 430, MFZ 350, MF 395 — ПГУ (Германия).

Краткая техническая характеристика сцепления

Модель сцепления	142	MFZ 430	MFZ 350	MF395
Передаваемый крутящий момент, Н.м (кгс.м)	833 (85)	1600(160)	620 (63,3)	1100(112)
Число нажимных пружин	24	—
Диафрагма	—	1
Усилие пружин и дифрагмы при сцеплении, кН (кгс):
включенном	13,15-15,3 (1315-1530)	28 (2800)	11,6 (11600)	18,5 (1810)
выключенном	14,05-16,2 (1405-1620)	25 (2500)	9,8 (9800)	16,6 (1627)

Сцепление моделей MFZ430, MFZ350: 1 — первичный вал коробки передач; 2 — ступица ведомого диска; 3 — ведомый диск; 4 — нажимной диск; 5 — диафрагма; 6 — муфта выключения сцепления.

Сцепление модели MF-395: 1 — первичный вал коробки передач; 2 — ступица ведущего диска; 3 — ведомый диск; 4 — нажимной диск; 5 — диафрагма; 6 — муфта включения сцепления; 7 — пневмогидравлический усилитель

Свободный ход муфты выключения сцепления определяйте, перемещая рукой рычаг (см. рис. Свободный ход муфты выключения сиепления). Пружину при этом отсоедините. Нормальному ходу муфты соответствует ход рычага 45 мм. Если ход рычага менее 3 мм, то, вращая сферическую гайку, отрегулируйте ход рычага.

Для выключения сцепления моделей MFZ 430, MFZ 350, MF 395 применяется привод без зазора между муфтой выключения сцепления и диафрагмой.

Свободный ход муфты выключения сцепления

Свободный ход педали сцепления (до начала работы главного цилиндра) зависит от зазора А между поршнем и толкателем поршня главного цилиндра (см. рис. Регулировка зазора). Нормальному зазору соответствует ход педали 6-12 мм.

Свободный ход педали сцепления

Замеряйте свободный ход педали сцепления в средней части площадки педали сцепления. Если свободный ход педали выходит за указанные пределы, отрегулируйте зазор А эксцентриковым пальцем, который соединяет верхнюю проушину толкателя с рычагом педали (см. рис. Свободный ход педали сиепления).

Регулируйте зазор А при положении, когда оттяжная пружина педали прижимает педаль сцепления к верхнему упору. Проверните эксцентриковый палец так, чтобы перемещение педали от верхнего упора до момента касания толкателем поршня составило 6-12 мм, затем затяните и зашплинтуйте корончатую гайку.

Удаление воздуха из гидропривода выключения сцепления (прокачку) проводите в таком порядке:

— снимите с бачка пробку и заполните бачок рабочей жидкостью до уровня не ниже 1520 мм от верхней крышки заливной горловины бачка (см. рис. Регулировка зазора):

— снимите с перепускного клапана колпачок, наденьте на головку клапана шланг, свободный конец которого опустите в прозрачный сосуд с рабочей жидкостью (см. рис. Прокачка сиепления);

— резко нажмите на педаль сцепления до упора в ограничитель хода педали, а затем, оставляя педаль сцепления нажатой, отверните на 0,5-1 оборот перепускной клапан, при этом через шланг выйдет часть жидкости с содержащимися в ней пузырьками воздуха. После прекращения выхода жидкости заверните перепускной клапан;

— повторяйте предыдущую операцию до тех пор, пока полностью не прекратится выделение воздуха из шланга;

— в процессе прокачки добавляйте рабочую жидкость в систему, не допуская снижения уровня жидкости в бачке ниже 40 мм от верхней кромки заливной горловины;

— по окончании прокачки при нажатой до упора педали заверните до отказа перепускной клапан, снимите с головки клапана шланг, наденьте колпачок;

— после прокачки системы долейте свежую рабочую жидкость в бачок до нормального уровня.

Регулировка зазора

Прокачка сцепления

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ПРИЧИНЫ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Неисправности ПГУ КамАЗ

Осмотр и проверка работоспособности ГПУ проводятся совместно с механизмом сцепления. Регламент проведения манипуляций расписан в документации к каждому автомобилю. Усилитель проверяют на утечки масла, воздуха, контролируют усилия затяжек креплений. Регулируют ход ножного рычага посредством положения сферической гайки, проверяют уровень жидкости в гидравлическом бачке. В случае серьёзных поломок, меняют или делают ремонт ПГУ КамАЗ.

Замена сопровождается манипуляциями:

Открыть перепускной клапан для выхода воздушных масс;
Снять пружинный механизм, прижимающий рычаг вала вилки деактивации сцепления;
Удалить смазку из гидравлического контура;
Отсоединить патрубки пневматики и гидравлики;
Снять ПГУ.

Демонтированный ПГУ КамАЗ:

После демонтажа проверяют техническое состояние деталей и узлов ПГУ

Внимание уделяют уплотнениям и зеркалу цилиндра – поверхность без следов механического воздействия. Кроме того, проводится замер внутреннего поперечника на соответствие установленным допускам и посадкам

Отремонтированный или вновь приобретённый усилитель монтируют на место, выполняя действия в обратном порядке. После монтажа проверяют герметичность гидравлики и пневматики. Для этого заполняют контур жидкостью в необходимом объёме.

Как правило, усилитель работает без проблем от пяти до десяти лет. В случае поломок, целесообразней заменить изделие новым. ПГУ ремонтируют при лёгких или несерьёзных дефектах. Причины отказа ПГУ КамАЗ, возможные неисправности и их устранение выполняются на оборудовании, работниками сервиса.

Часто наблюдаемые поломки:

Под воздействием масла разбухли резиновые уплотнители, как следствие, заклинило поршень ПГУ;
Клапан выпуска не пропускает, либо пропускает в недостаточном объёме воздушные массы;
Наличие в контуре гидравлики пузырьков воздуха, как следствие, провалы в работе ножного рычага.

Отладка муфты

Следующим этапом регулировки будет настройка параметров свободного хода муфты включения сцепления, значение которого должно составлять от 3,2 до 4 мм. Измерение проводится путем вращения регулировочной гайки.

Последовательность действий при этом:

Ослабить крепежную гайку вилки.
Расшплинтовать палец крепления, добиться его свободного перемещения и вынуть.
Вращать вилку тяги до получения необходимого зазора.
Затянуть гайку и вмонтировать на место палец.
Установить фиксирующий шплинт.
Проверить настройку. При полном отжатии педали ход муфты должен составить не менее 25 мм.

Отладка полного хода толкателя усилителя

Перед регулировкой необходимо проверить длину хода толкателя. Для этого полностью отключите сцепление и измерьте ход. Если значение составляет 25 мм или меньше, сцепление не будет расцепляться полностью. Водитель сразу заметит эту проблему, если сцепление включается с трудом. Чтобы найти причину проблемы, проверьте уровень рабочей жидкости в цилиндре толкателя. Стандартная емкость составляет 380 куб. см. Если уровень недостаточен, его необходимо долить.

Гидравлическая схема

На примере автомобиля КАМАЗ 5511 жидкость следует доливать следующим образом:

Откройте крышку резервуара, расположенного на корпусе цилиндра.
Заполните до уровня не более чем на 15-20 мм ниже края бака.

Второй причиной неисправности бустера может быть воздух в системе. В этом случае необходимо продуть систему привода. Эта процедура немного сложнее.

В КАМАЗ 55102 необходимо:

Долейте жидкость до нормального уровня.
Снимите защитный колпачок с перепускного клапана (установлен на корпусе CCU), подсоедините резиновый шланг и слейте жидкость в контейнер для жидкости.
Выжмите педаль сцепления до упора.
Откройте клапан на один оборот и нажимайте на педаль до тех пор, пока не прекратится бульканье на выходе из шланга. В то же время постоянно добавляйте новую жидкость в питающий бак, не позволяя ей опускаться ниже отметки 40 мм от верха бака.
Закройте клапан, снимите шланг и снова наденьте крышку.
Долейте жидкость до рабочего уровня.
Для проверки работы нажмите на педаль до упора — ход толкателя должен быть не менее 25 мм.
