Как подключить магнитолу, чтобы она работала без зажигания

Основные неисправности автомагнитол

Всего можно выделить девять основных проблем, которые ответят на вопрос: Почему не работает магнитола в машине, а именно:

Она даже не включается. Основной причиной данной поломки является отсутствие питания. Чтобы его проверить, нужно воспользоваться тестером. Если окажется, что с ним все в порядке, то требуется проводить полную диагностику автомагнитолы.
Отсутствие или перебои подсветки на панели управления. Это говорит о проблемах со светодиодами или лампочками или в цепи питания.
Почему не работают кнопки на магнитоле. Тут есть несколько вариантов возникновения неисправности, а именно: поломался предохранитель, чип или просто засорились контакты или кнопки. Такое возможно, если часто использовать полироль, или пролить на автомагнитолу какой-нибудь напиток. Также от времени кнопки засоряются пылью.
Проблемы с чтением диска. Она может быть связана с повреждением лазерной головки или амортизаторов магнитол. Они могут возникнуть вследствие тряски машины, например, когда едут по каменистой дороге.
Если высвечивается надпись:«Please code», значит – это сбой настроек и вам прямая дорогая в сервисный центр, где введут код для штатной автомагнитолы.
Почему не работает флешка в магнитоле

В первую очередь важно убедиться, что горит световой индикатор на накопителе. Это свидетельствует об исправности USB входа

После проверить, что объем памяти на нем подходит для автомагнитолы, более старые аппараты могут не читать флэшки с большим количеством памяти. Далее необходимо проверить ее работу на другом устройстве или вставить в агрегат другой USB накопитель, с которым точно все в порядке. Если с флэшка в рабочем состоянии, то искать проблему нужно в музыкальном агрегате. Также очень часто слетает программное обеспечение, из – за чего магнитола требует перепрошивки.
Не получается вставить или вытащить диск. Очень часто данная проблема кроется в моторе загрузки диска, а точнее в прижимном валике, питании, управлении и датчиках.
Почему перестала работать магнитола, а точнее радио

При этой неисправности причина может крыться в чипе, тюнере или антене
Бывают случаи, когда на тюнере нет защиты от перепадов напряжения, и может или весь прибор перестать работать или только радио.
Если автомагнитола не хочет читать диск, то требуется обратить внимание на мотор, который его вращает, а также лазерную головку и плату управления

Установка и подключение автомагнитолы своими руками (инструкция схема подключения)

Как уже всем хорошо известно, Дэу Нексия является копией Опеля Кадет. Первые модели Нексии имели внешние и внутренние сходства со старшим братом. Из-за этого сильно отставали в развитии автомобилестроения. Но это не помешало завоевать популярность у автовладельцев. Современные Нексии N150 оснащены системами безопасности, изменен внешний вид и мощность двигателя. Коснулись изменения и салона автомобиля.

Панель приборов

Панель приборов заменили со старой опелевской на евростандарт. Добавили климат-контроль и многофункциональную автомагнитолу с разъемом 2din. За счет таких незначительных изменений пошло увеличение спроса на автомобиль. Также современный автомобиль оснащен неплохой тепло- и шумоизоляцией. Есть возможность установки кондиционера и электростеклоподъемников. Благодаря этим функциям Нексия снова оказалась в списке лидеров своего класса.

Салон Daewoo Nexia N150

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин.

Магнитола размером 1 -DIN

Магнитола размером 2 — DIN

Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Читать далее: Автомобильные рации особенности и характеристики

Штатная магнитола

В этой статье пойдет речь о штатных магнитолах Дэу Нексии. С появлением обновленной Нексии N150 произошли изменения экстерьера и интерьера автомобиля. В салоне изменилась панель приборов, обшивка дверей, рулевое колесо. Установлена подушка безопасности для водителя. Также Нексия стала комплектоваться новой магнитолой Clarion размером 2din. Магнитола хорошо гармонирует с торпедо и салоном в целом.

В этом вы сможете убедиться, посмотрев фото. Современный дизайн и качество звука позволяют получить огромное удовольствие от поездки. Клавиши переключения расположены вертикально по обеим сторонам. Регулятор громкости находится в середине. Над ним расположен дисплей. Все кнопки реагируют на легкое прикосновение пальцем.

Особенности установки автомагнитолы

Достигнуть качественного звука без ущерба для безопасности поможет хорошо обученный специалист, поскольку даже последовательное выполнение пунктов инструкции не гарантирует качественную работу устройства. нового девайса может повлиять на работу всей электроники в машине.

Автомагнитолы последних поколений, в зависимости от метода установки, можно условно разделить на два вида: встраиваемые и стационарные. Первые отличаются наличием съемной лицевой части. Несмотря на достаточно простую конструкцию, механизм со «шторкой» уберегает магнитолу от кражи.

Стационарная система в большинстве случаев устанавливается в автомобиль на заводе и внешне является частью приборной панели. Существует несколько простых правил, следуя которым можно избежать проблем при самостоятельной установке магнитолы:

• Необходимо ознакомиться с инструкцией до установки. Автомагнитолы одного производителя могут отличаться разъемами и назначением проводов.
• При выборе стоит опираться на возможности автомобиля. Стоит задуматься, о комплексной работе автомобиля после установки магнитолы.
• Для советского автопрома существуют некоторые нюансы. Например, в автомобилях того времени провод питания находится под напряжением при любом положении корпуса ключа, хотя контакт подключается после замка зажигания. Из-за этого, электрическая цепь на мгновение размыкается при движении ключа.
• Дорогой магнитолы и динамиков для получения чистого звучания может не хватить, если при этом, они соединены дешевыми или спаянными проводами.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

• берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
• в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
• вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Защита от перенапряжения в самой магнитоле

Это самая распространенная причина того, почему выключается магнитола при добавлении громкости. Многие водители при обращении в автосервис слышат от специалистов, что на магнитоле установлена защита от перенапряжения, которая срабатывает при повышении мощности. Добавление звука на магнитоле приводит к увеличению мощности потребления энергии из АКБ, что может приводить к автоматическому отключению звука. Обойти эту защиту невозможно, т.к. в противном случае магнитола может полностью сгореть. Чтобы решить проблему защиты от перенапряжения, специалисты рекомендуют установить усилитель между магнитолой и динамиками (видео, как это сделать, смотрите здесь).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Процесс монтажа автомагнитолы

Вне зависимости от места проведения – в сервисном центре или гараже – процедура выглядит примерно одинаково для большей части марок магнитол. Устройство вставляют в штатно предусмотренное место, отгибая фиксирующие металлические лепестки.

1. Разъем международного стандарта ISO предусмотрен на многих современных автомобилях. В подобном случае вся задача сводится к присоединению контактной колодки девайса к конструкторскому разъему.
2. Автомобили старшего поколения могут обладать другим контактом. В таком случае опытные мастера применяют два способа подключения. Во-первых, возможно приобрести переходник и соединить необходимые контакты. Во-вторых, специалист может «откусить» разъемы на автомобиле и магнитоле, после чего соединить каждый провод отдельно.
3. В старых авто может отсутствовать соответствующий разъем для автомагнитолы. Для решения подобной проблемы необходимо вмешаться в заводскую планировку и аккуратно проложить новые провода под обшивкой салона.

В случае заранее предусмотренного ISO, установка займет всего несколько минут. Однако для точной гарантии исправности лучше доверить дело мастеру. Отсутствие должного опыта может привести к замыканию проводки или неаккуратному виду.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

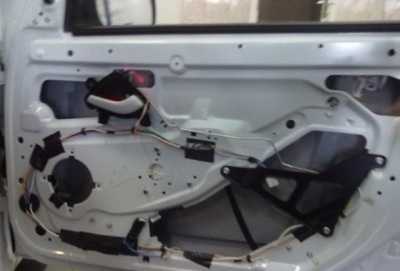

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью «Снятие и установка обивки дверей Лада Гранта». В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:- если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;- В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик. Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

 Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18.  В комплектации «стандарт»,  также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта:  При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только  после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта!!! Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Не включается

Причин, по которым не работает магнитола, несколько. К ним относятся следующие неисправности:

Перегорание предохранителя. Случается из-за перегрузок, вызванных длительной эксплуатацией прибора в режиме повышенных нагрузок. Устранить эту проблему не сложно. Нужно извлечь устройство и снять предохранитель. Неисправность выявляют с помощью мультиметра. Если магнитола подключена через монтажный блок, его предохранители также нужно проверить. При наличии поломки детали заменяют.
Нарушение целостности проводов. Если не включается магнитола в машине, нужно осмотреть кабели на наличие повреждений

Особое внимание уделяют соединению ресивера с массой. Поврежденные провода заменяют, соединения делают более надежными. Клеммы коннектора тщательно очищают от загрязнений и обжимают.
Неправильное подключение

Эта неполадка также может приводить к тому, что магнитола не будет включаться. Ремонт начинают с осмотра проводки. Кабели, ведущие к аккумулятору, ищут с помощью контрольной лампы. Проводка имеет двухжильное строение. Чтобы правильно подсоединить аккумулятор, положительный полюс подключают к желтому и красному проводам, отрицательный — к черному. Голубой кабель подводят к антенне и усилителю.
Неисправность внутреннего модуля. При перепадах напряжения в бортовой сети микросхемы перегорают, из-за чего устройство перестает работать. Иногда отсутствует только звук. При подобной неисправности требуется замена ресивера. Работоспособность генератора проверяют в автосервисе.

Клеммы коннектора тщательно очищают от загрязнений и обжимают.
Неправильное подключение. Эта неполадка также может приводить к тому, что магнитола не будет включаться. Ремонт начинают с осмотра проводки. Кабели, ведущие к аккумулятору, ищут с помощью контрольной лампы. Проводка имеет двухжильное строение. Чтобы правильно подсоединить аккумулятор, положительный полюс подключают к желтому и красному проводам, отрицательный — к черному. Голубой кабель подводят к антенне и усилителю.
Неисправность внутреннего модуля. При перепадах напряжения в бортовой сети микросхемы перегорают, из-за чего устройство перестает работать. Иногда отсутствует только звук. При подобной неисправности требуется замена ресивера. Работоспособность генератора проверяют в автосервисе.

Как подключить магнитолу в машине или заменить на новую?

Для проведения такого вида работ вам понадобится отвертка, пассатижи, мультиметр, изоляционная лента и аккуратность при демонтаже декоративных панелей и монтаже самой магнитолы. При замене автомагнитолы старой на новую не должно возникнуть трудностей. Колонки уже установлены в соответствующих местах, провода протянуты и подключены. Вам остается только проверить все провода на целостность, подключение аудиоколонок и заменить саму магнитолу в панели автомобиля.

При замене могут возникнуть трудности при подключении новой магнитолы, так как разъемы могут быть разные, то придется покупать специальный переходник. Сегодня большое разнообразие всяких переходников на базаре, поэтому с этим проблем у вас не будет. В большинстве случаев можно купить переходник там же, где покупали саму автомагнитолу. Также идет с некоторыми моделями в комплекте. После того как подключили магнитолу следует еще раз все проверить и провести первое включение проверить все ли работает.

При подключении магнитолы с нуля вам следует более тщательно подготовиться. Прежде всего, следует определиться с проводкой. Она должна быть специально для акустики с бескислородной медью сечением 2 — 4 мм кВ. Установить динамики в специально отведенные места, предусмотренные заводом-изготовителем. Если таких мест нет, придется самим делать отверстия под динамики. И в конце концов произвести монтаж автомагнитолы в панели автомобиля и само ее подключение.

Истории наших читателей

«Гребаный таз. »

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Индивидуальные разъемы
2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO

Если придется менять магнитолу, то просто перетыкаете штекер и все готово.В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности)

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:Чёрный — земля Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

1. Желтый — отвечает за питание памяти магнитолы (настройки)
2. Красный — (силовой) отключает работу магнитолы.

По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

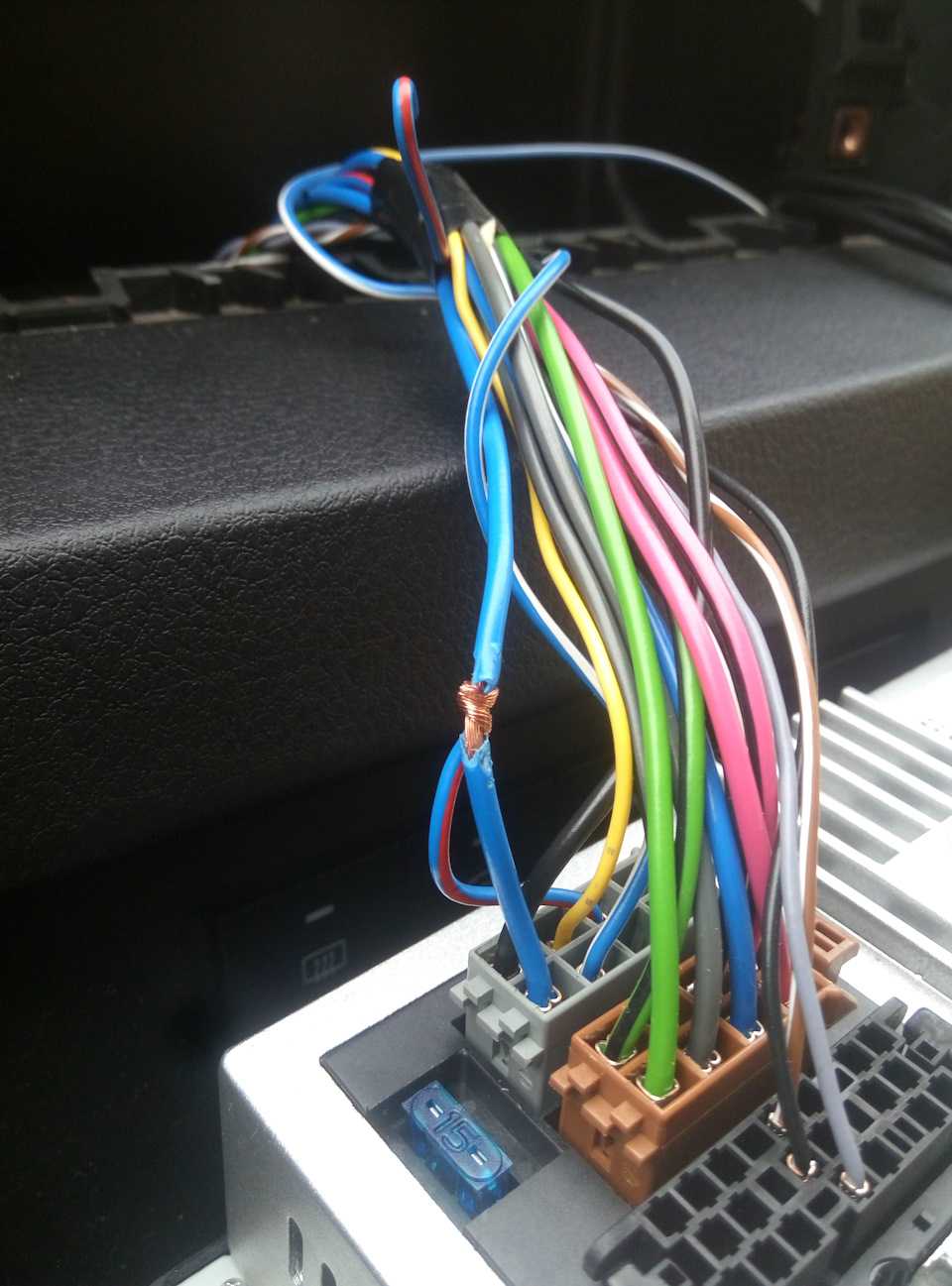

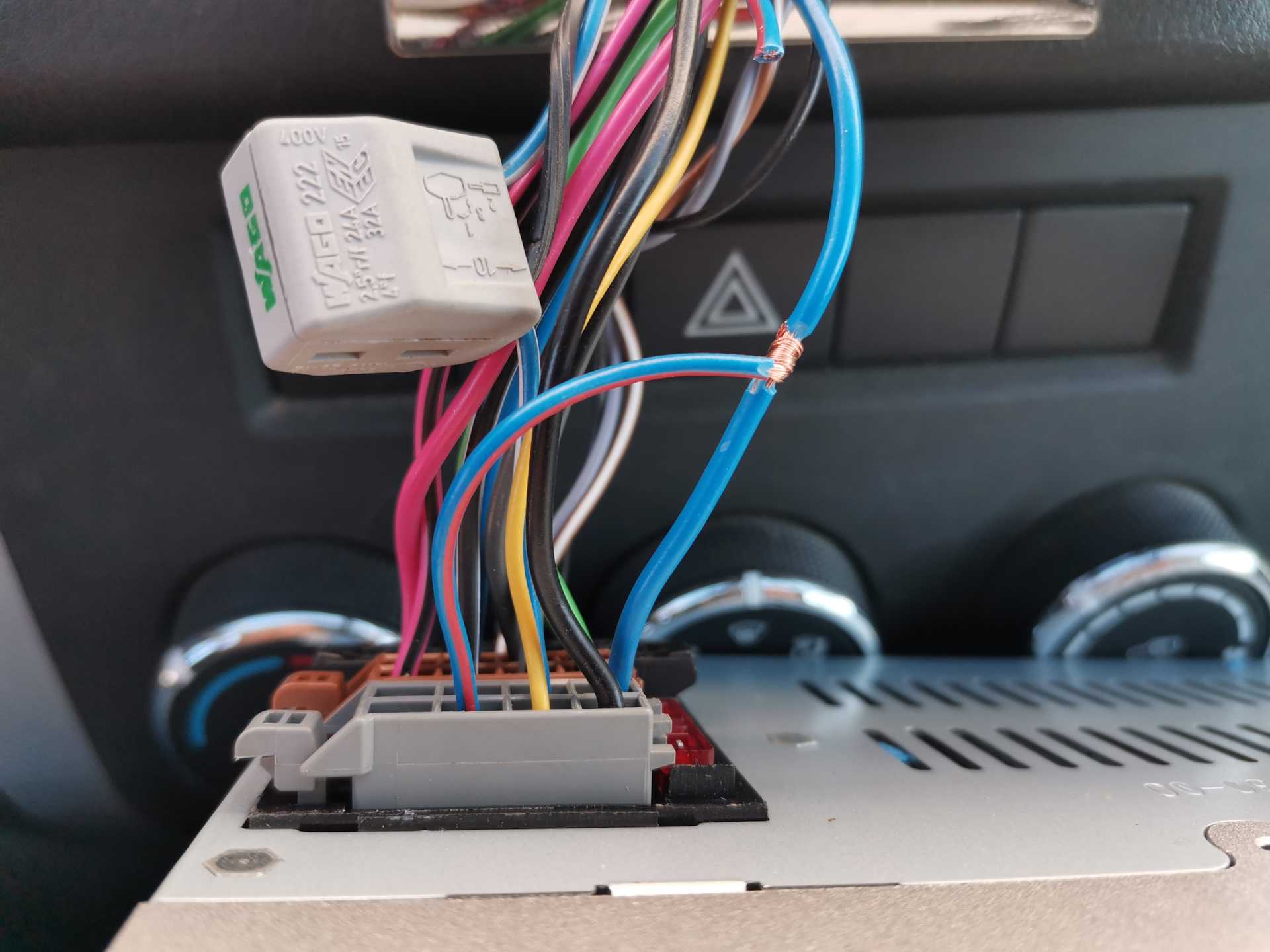

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Как подключить автомагнитолу в машине своими руками

Как подключить автомагнитолу в машине — когда устанавливаете головное устройство в автомобиль всегда помните, что силовой провод положительного напряжения должен быть проложен напрямую к клемме аккумулятора с обязательным включением в его цепь специальной колодки предохранителя, характеризоваться высоким качеством изоляции и иметь большую площадь сечения. Данную колодку с плавким предохранителем выгоднее всего устанавливать в непосредственной близости от аккумулятора.

Бывают случаи, когда неопытные автовладельцы совершают грубую ошибку в процессе подключения устройства, а именно: — берут положительное напряжение питания магнитолы от прикуривытеля, такой вариант монтажа совершенно недопустим. Следовательно, из за такого неправильного подключения снижается выходная мощность прибора, особенно явно это заметно при максимальной громкости, когда подсветка начинает мигать. К тому же при явном падении мощности начинают возникать искажения на более ранней стадии воспроизведения мелодии.

Схемотехника магнитолы предусматривает пару проводов положительного напряжения, один из которых красного цвета и является силовым, а другой желтый — выполняет функции передачи управляющего сигнала. Провод отрицательного напряжения имеет черный цвет. Подключается он по стандартной схеме — на корпус автомобиля либо непосредственно к клемме аккумуляторной батареи со знаком «-«. Использовать второй вариант подключения считается предпочтительнее, поскольку сводит до минимума вероятность появления электрических наводок.

Включение встроенного усилителя мощности звука или активной антенны осуществляется по проводу имеющему синий цвет «REM».

Динамические излучатели подключаются при помощи отдельных пар проводов, имеющих свои цвета для каждого пространственно расположенного динамика.

Для наглядности ниже приведена схема подключения:

На данной схеме показано, что один провод имеет явно выраженный определенный цвет, а другой с дублирующей темной полоской, именно этот провод и является проводником отрицательного напряжения, то есть «минус».

Одним из важных моментов при монтаже, считается грамотное подключение акустических проводов. Ведь в случае неправильной сборки относительно цветовой схемы, в дальнейшем могут возникнуть проблемы в установке баланса. Если же динамики были подключены без соблюдения полярности, то в таком случае, установленные сзади динамики будут находится в противофазе, что в итоге приведет к отсутствию низких частот.

Помимо обычных схем подключения магнитолы к автомобилю есть еще несколько возможных вариантов. Например, производят подключение напрямую к клеммам замка зажигания. Но этот способ малоэффективный, если не сказать большего, дело в том, что такая схема не будет работать если не будет ключа в замке зажигания. Есть еще один вариант — подключиться к разъему сигнализации, но такое решение также не нашло широкой поддержки автолюбителей.

Иногда во время эксплуатации устройства возникает необходимость профилактики, ремонта или замене оборудования, поэтому чтобы это было удобно делать, при установке автомагнитолы не нужно укорачивать провода, а эффективнее будет использовать ISO-коннекторы и специальные переходники.

Вот еще одно решение подключение девайса. Провод желтого цвета подается на клемму питания 12v, а провод красного цвета пускается на разъем габаритных огней. Контактная точка габаритов 12v расположена на некотором удалении от магнитолы, по этой причине целесообразно будет применить электромагнитное реле. Питание реле можно получить с контактов лампочки пепельницы.

Положительные нюансы этой схемы:

• Головное устройство само приступает к работе в момент включения габаритов и при этом сохраняет память.
• В момент выключения габаритных огней, головное устройство прекращает работу. Это существенно положительный момент для тех, кто по забывчивости не выключает свет.
• Головное устройства может работать даже если зажигание не включено.
• В случае реализации схемы габаритных огней на светодиодах — потребление электроэнергии совсем незначительное.

В видеоролике ниже, показан процесс подключения автомагнитолы в серийном автомобиле ВАЗ:

Видео:

Причины пропадания радио

В первую очередь автовладельцы начинают проверять силовой кабель. Как правило, он пропускается по левой стороне от водителя, а межблочные провода проводятся по правой стороне. Акустическая проводка динамиков, расположенная с левой стороны автомобиля, пропускается вместе с силовым кабелем и антенной радио.

Помехи при включении зажигания радио

И действительно, если напутать с подключением межблочных проводов в разъёмах, то шума и помех не избежать.

Нередко причиной проблемы становится сабвуфер. Если он обесточивается, всё приходит в норму.

Не исключение – питание головного устройства. Опять же, неправильное подключение акустической системы. Как правило, силовой кабель должен идти на усилитель отдельно, а другой силовой кабель – на ГУ отдельно, с обязательным врезанием предохранителя около аккумуляторной батареи. Ну и, конечно, следует провести заземление автомагнитолы, чтобы исключить помехи.

Если с проводкой и межблочниками всё нормально, сомнение автоматически падает на усилитель. Вполне возможно, что прогорели линейки на устройстве усиления звука. Поможет это проверить установка заведомо исправного усилителя. Если шум пропадёт, значит, дело за малым – купить и поставить новый усилитель.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

1. Кнопка нажата — питание на магнитолу через постоянный плюс
2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Советы для безопасной работы

Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:

• установить фазировку перед подключением динамиков;
• прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
• не допускать регибов проводов;
• по завершении работ замерить утечку тока мультиметром

использовать провода в соответствии с маркировкой.

Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.

Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.

Источник статьи: http://o-ladagranta.ru/shema-podkljuchenija-magnitoly-cherez-knopku/

Комментарии

ТОП материалы недели

ТОП товаров в магазине (еще)

Лада.Онлайн

• О проекте
• ·
• Правила
• ·
• Политика конфид.
• ·
• Контакты
• ·
• Мобильная версия
• ·
• Концепты LADA
• ·

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.
