Как подключить магнитолу в фиат альбеа? пошаговая инструкция

Подключение магнитолы к автомобилю

При подключении магнитолы к автомобилю необходимо следовать определенным шагам, чтобы обеспечить правильное функционирование и соединение всех компонентов.

Включите автомобиль и убедитесь, что магнитола отключена.
Найдите кабель питания магнитолы. В большинстве случаев он имеет желтый цвет и подпись «+12V» или «Battery».
Подключите кабель питания магнитолы к акумулятору автомобиля. Убедитесь, что соединение кабеля к акумулятору качественное и надежное.
Найдите кабель заземления магнитолы. Он часто имеет четный цвет и подпись «Ground» или «GND».
Подключите кабель заземления магнитолы к металлической поверхности кузова автомобиля

Важно, чтобы соединение было качественным и надежным, чтобы обеспечить нормальную работу магнитолы.
Найдите кабель для соединения магнитолы с антенной автомобиля.
Подключите кабель антенны магнитолы к соответствующему разъему на задней панели устройства.
Найдите кабель для соединения магнитолы с динамиками автомобиля.
Подключите кабель для динамиков магнитолы к соответствующему разъему на задней панели устройства.
Проверьте все соединения и убедитесь, что они качественно и надежно выполнены.

После выполнения всех указанных шагов, включите магнитолу и убедитесь, что она функционирует правильно. При необходимости, проверьте аудио настройки и дополнительные функции магнитолы, чтобы достичь оптимального звука и настройки.

Этап первый – сабвуфер

Сразу стоит уточнить насчет коробки для сабвуфера. В нашем случае коробка заказывалась в мастерской из фанеры 18 мм по этому эскизу.

Если вы чувствуете, что сможете самостоятельно вырезать фанеру по представленным расчетам, то это будет еще дешевле. Единственное – в качестве материала для коробки выбирайте фанеру толщиной не менее 18 мм.

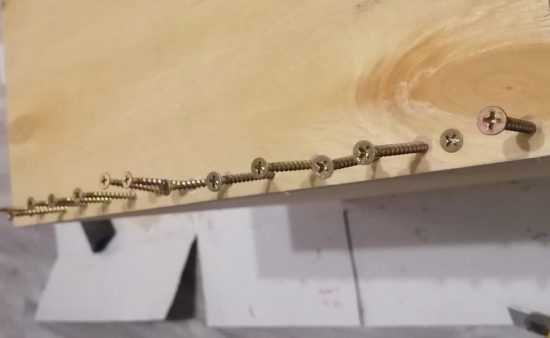

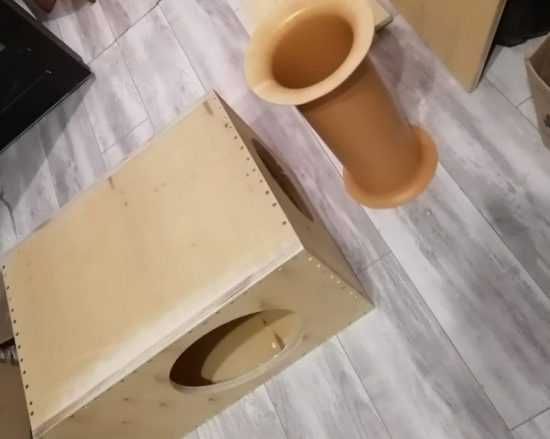

Когда материал вырезан по размерам, останется лишь собрать коробку, используя саморезы и шуруповерт, и установить сабвуферный динамик. Стыки дополнительно проклеиваем столярным клеем.

Если все сделано правильно, коробка должна идеально вписаться в багажник Фиат Альбеа.

Установка магнитолы в Фиат Альбеа

Установка магнитолы в автомобиль является одним из популярных способов модернизации звуковой системы. Владельцы Фиат Альбеа также могут установить новую магнитолу, чтобы улучшить качество звука и получить дополнительные функции. В этом разделе описывается процесс установки магнитолы в Фиат Альбеа и предлагаются советы по подключению.

Шаг 1: Подготовка

Перед началом установки необходимо приобрести подходящую магнитолу для Фиат Альбеа. Рекомендуется выбирать модели, совместимые с автомобильной проводкой и имеющие необходимые функции. Также может потребоваться дополнительное оборудование, такое как переходные рамки или адаптеры.

Шаг 2: Отключение аккумулятора

Перед началом работы необходимо отключить отрицательный клемму аккумулятора автомобиля. Это предотвратит повреждение электрической системы при подключении магнитолы.

Шаг 3: Снятие старой магнитолы

Для этого необходимо аккуратно удалить панель, в которой установлена старая магнитола. Используйте соответствующие инструменты, такие как отвертка или пластиковый открытый ключ, чтобы аккуратно снять панель. Отключите провода, подключенные к старой магнитоле, помечая их, чтобы затем правильно подключить новую магнитолу.

Шаг 4: Подключение новой магнитолы

Следующим шагом является подключение новой магнитолы. Вставьте соответствующие адаптеры в штатные гнезда проводки автомобиля. Правильное подключение проводов – это ключевой момент, поэтому рекомендуется использовать инструкцию, прилагаемую к новой магнитоле или обратиться к специалисту.

Шаг 5: Установка новой магнитолы

После подключения проводов следует установить новую магнитолу в панель. Следуйте инструкциям по установке, прилагаемым к новой магнитоле

Обратите внимание на правильную фиксацию магнитолы и убедитесь, что она надежно закреплена в панели

Шаг 6: Проверка и тестирование

После установки магнитолы необходимо подключить отрицательную клемму аккумулятора и проверить работу магнитолы. Убедитесь, что все функции работают должным образом, и проверьте качество звука. Если что-то не работает или звук не соответствует ожиданиям, проверьте проводку и подключение магнитолы.

Установка магнитолы в Фиат Альбеа является отличным способом улучшить звуковую систему автомобиля и получить дополнительные функции. Следуйте этим советам и инструкциям по установке, чтобы успешно установить новую магнитолу в свой Фиат Альбеа.

Инструменты, комплектующие, аппаратура

Инструменты и материалы, которые понадобятся:

столярный клей;
пачка саморезов по дереву – 3,5×45 мм;
шуруповерт или отвертки;
дрель (или шуруповерт);
сверла 2,5 мм и 10 мм;
труба с раскрывом (нужна для коробки сабвуфера);
и 2 болта м6 в комплекте с такими же гайками и шайбами;
два 5-и метровых провода КГ35;
гофра.

Аппаратура и комплектующие:

Pioneer MVH-S520 (можно любой другой со схожими характеристиками);
12-дюймовый динамик для сабвуфера MACHETE ML-122 D2;
среднечастотные динамики на 6,5 дюймов MACHETE MM-60 V2;
пара высокочастотных динамиков MACHETE MPT-17N;
усилитель APOCALYPSE AAB-500.1D ATOM;
четырехканальный широкополосный усилитель AVATAR ABR-360.4;
RCA-кабель MACHETE M-RCA R2M2M.

Подключение новой магнитолы к электрике автомобиля

Подключение новой магнитолы к электрике автомобиля может казаться сложной задачей, однако, при следовании шаг за шагом инструкции, вы сможете успешно выполнить установку своей магнитолы. В этом разделе мы рассмотрим основные этапы подключения новой магнитолы к электрике автомобиля.

Первым шагом является извлечение предыдущей магнитолы. Для этого вам потребуется инструмент для вытаскивания магнитолы, обычно такой инструмент поставляется в комплекте с новой магнитолой или вы можете приобрести его отдельно.
После того как вы извлекли старую магнитолу, необходимо отсоединить электрические провода. Перед этим убедитесь, что вы отключили аккумулятор автомобиля, чтобы избежать возможных коротких замыканий и повреждений.
Следующим шагом является подключение новой магнитолы. Вам потребуется специальный адаптер проводов, который позволит вам соединить провода от магнитолы с проводами автомобиля. Убедитесь, что вы правильно подключили каждый провод, сопоставив их цвета и использовав диаграмму проводов вашего автомобиля, поставляемую с магнитолой.
После того, как вы подключили провода, проверьте их соединение и убедитесь, что все хорошо зафиксировано. Также проверьте, что остальные функции автомобиля, такие как свет, сигналы поворота и т. д., продолжают работать нормально.
Затем вам нужно вставить новую магнитолу в панель автомобиля. Убедитесь, что она надежно закреплена и сидит ровно. Если есть какие-либо проблемы, воспользуйтесь инструкцией по установке магнитолы.
И, наконец, после установки новой магнитолы, подключите аккумулятор обратно и проверьте работу магнитолы. Проверьте звук, настройку радио и другие функции, чтобы убедиться, что все работает должным образом.

Не забывайте, что при работе с электрикой автомобиля необходимо соблюдать особую осторожность. Если у вас возникнут какие-либо сомнения или проблемы, лучше обратиться к специалисту или автомобильному сервису для получения профессиональной помощи и советов

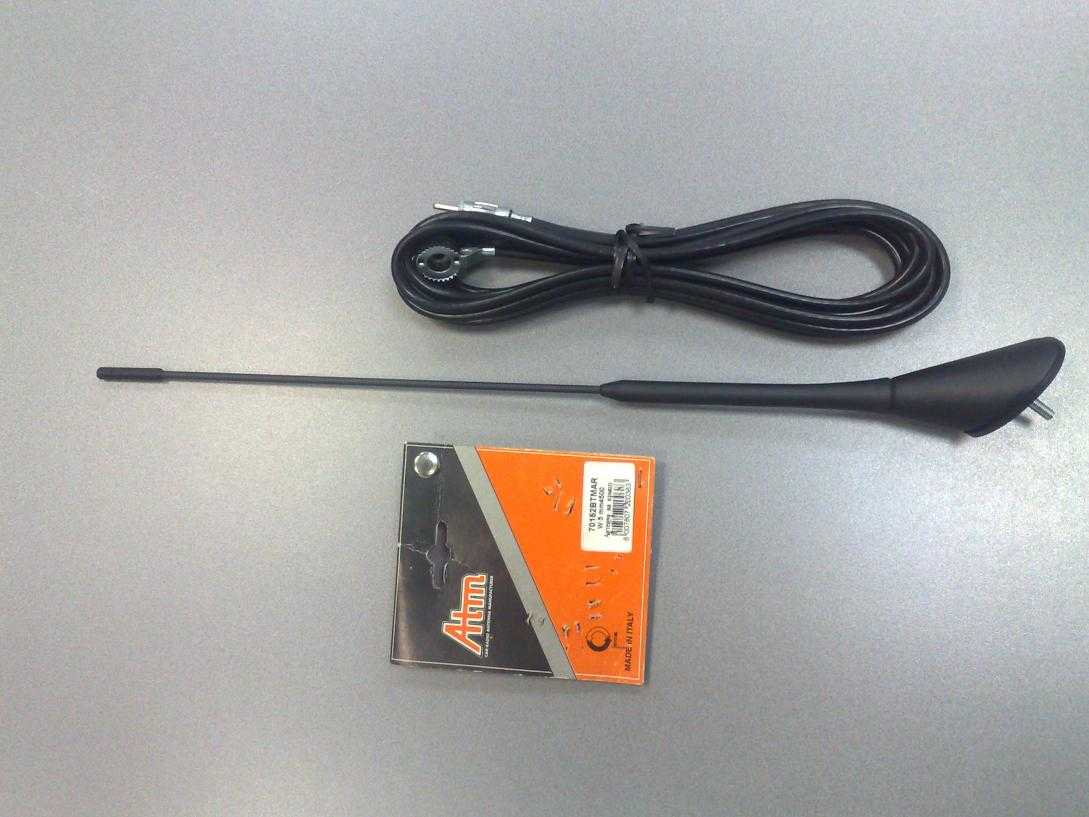

Установка наружней антенны на крышу в штатное место

Установка антенны на крышу — одна из самых простых операций, но выполнять её желательно с помощником. Необходимо приобрести внешнюю антенну для установки на крышу. Желательно, чтобы на ней была таблица совместимости. Если указано, что подходит в т.ч. к FIAT Punto, Uno, Palio — можно смело брать, а так же из опыта 100% подходит антенна от Шевроле Нива, Лада Калина. В комплекте с такой антенной, как правило, идут два уплотнителя на крышу и кабель.

1. Вынимаем плафон освещения салона из посадочного места, для этого поддеваем его и тянем в низ. Он удерживается на своём месте при помощи пружинных фиксаторов.

В нише ближе к лобовому стеклу увидим гайку под ключ на 10 (на фото показана стрелкой), которая крепит антенный разъём и заглушку. Отворачиваем её, снимаем разъём антенны и удаляем из крыши заглушку.

2. Устанавливаем антенну на крышу, выбрав нужный уплотнитель. Тут то и понадобится помощник, который будет удерживать антенну, а Вы в это время одеваете на резьбовую часть антенный разъем и накручиваете гайку. Затягивать нужно, пока уплотнитель не обожмет плотно крышу. Далее необходимо выполнить «дождевой тест». Помощник льет из лейки (ведра) на крышу со всех сторон, а Вы смотрите — нет ли течи в месте соединения антенны и крыши. Если течь наблюдается, то продолжаем гайку затягивать до полной герметизации. Устанавливаем плафон освещения салона на место.

Второй этап – протяжка проводов

Цель этого этапа – провести проводку от аккумулятора по всему салону автомобилю до багажника (к усилителю и сабвуферу). Туда же нужно вывести акустические провода от динамиков в дверях и RCA-кабеля от автомагнитолы для подключения усилителя.

Берем два провода (+/-) КГ35 от аккумулятора и через салон ведем их по левому порогу.

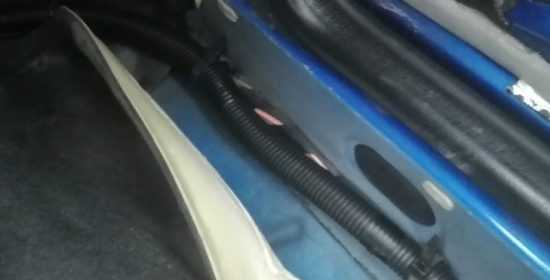

Провода прячем в гофру и фиксируем пластиковыми хомутами.
Три пары кабеля Machete ведем по правому порогу. Тоже в гофре и с обязательной фиксацией.

Далее проводим акустические провода в двери. Есть два способа, как это сделать:

Первый вариант проще – снять двери, просверлить отверстия для проводов и протянуть гофру.
Второй способ – вести проводку через фишку с пинами, предварительно высверлив в ней отверстие.

Первый вариант рассматривать не будем, так как процесс достаточно простой и понятный. Если же вы решили пойти трудным путем, то:

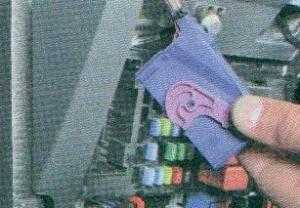

Вытяните фишку с ESP и пинами.
Высверлите отверстие в фишке 10-ым сверлом.

При этом нужно действовать максимально аккуратно, чтобы не задеть пины.
Аккуратно проводим через фишку два провода 2*2,5.

Ставим фишки на свое место.

Установка автомагнитолы 1-din в штатное место

На автомобилях ФИАТ Албеа заводом-изготовителем проведена так называемая аудиоподготовка , т.е штатно заложена проводка под установку магнитолы и 6 динамиков.

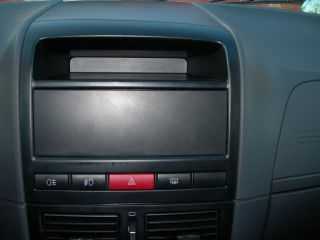

В центральной консоли предусмотрено штатное место для установки магнитолы, закрытое пластиковой заглушкой. Туда же выведена проводка для ее подключения. Следует иметь ввиду, что имеется ограничение по глубине магнитолы. Без каких либо проблем устанавливаются магнитолы глубиной 150 мм. При незначительных «адаптациях» можно установить магнитолу большей глубины. Но всему есть предел. Установка магнитолы глубиной 168 мм уже невозможна без серьезного «хирургического вмешательства». Кроме того, есть ограничение по высоте магнитолы — 1DIN.

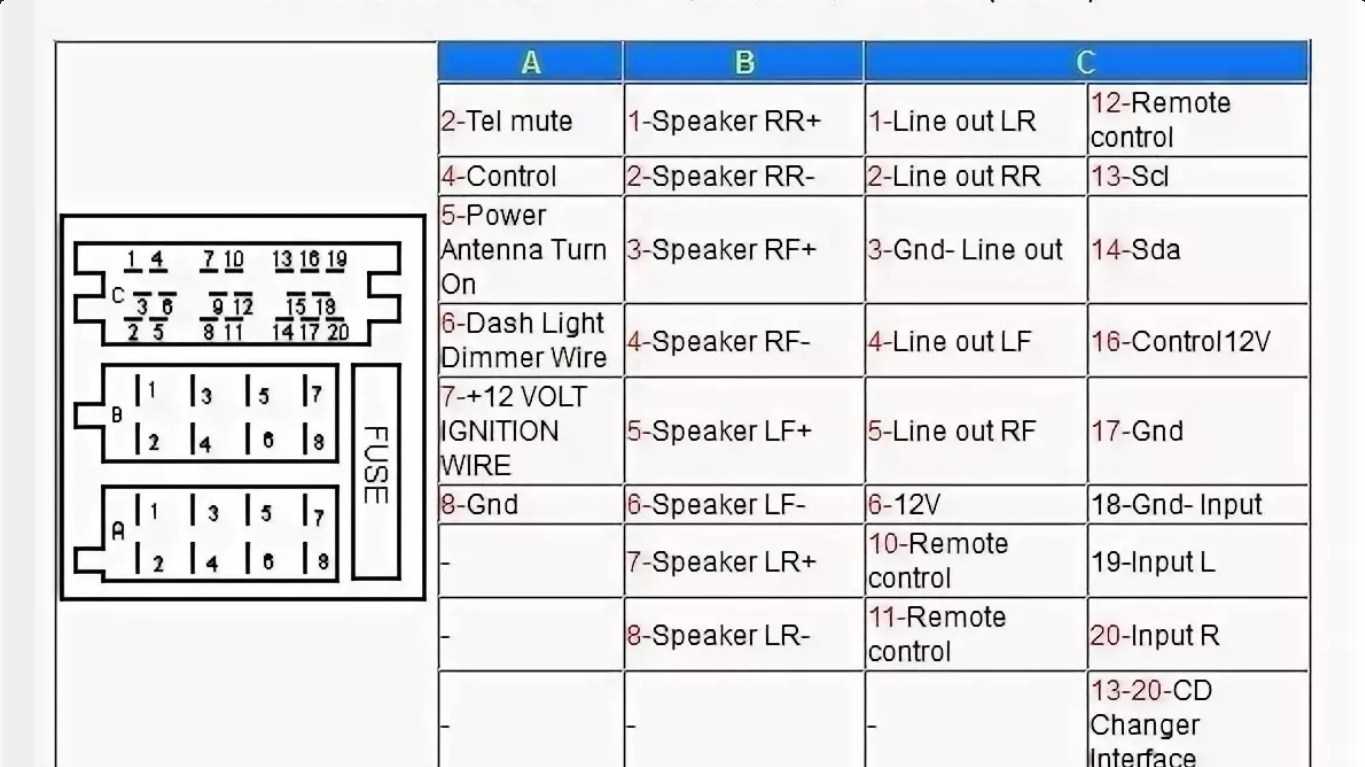

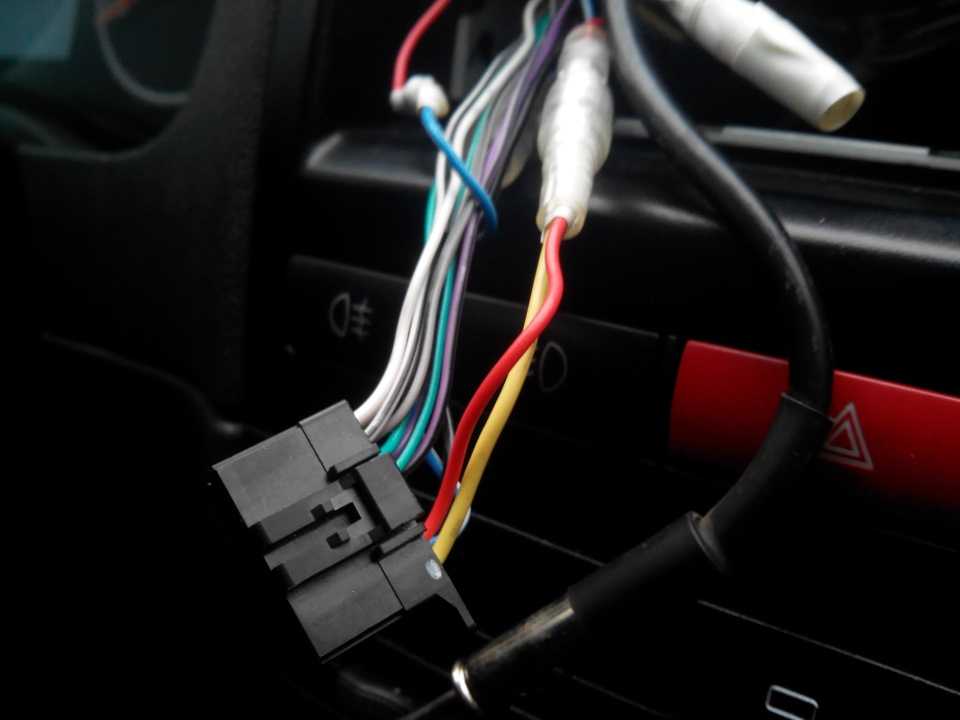

Для подключения магнитолы выведены кабели с разъемами стандарта ISO1. Соответственно магнитола должна иметь вход ISO1 или комплектоваться кабелем ISO1. Если его нет, то не проблема докупить его отдельно. А вот с антенным входом — проблема. Антенный кабель оконцован под стандарт «Евро» и для его подключения необходимо приобретать переходник.

1. Извлекаем заглушку. Вверху заглушки есть две прорези, ставим в них тонкую отвертку и вытаскиваем заглушку на себя.

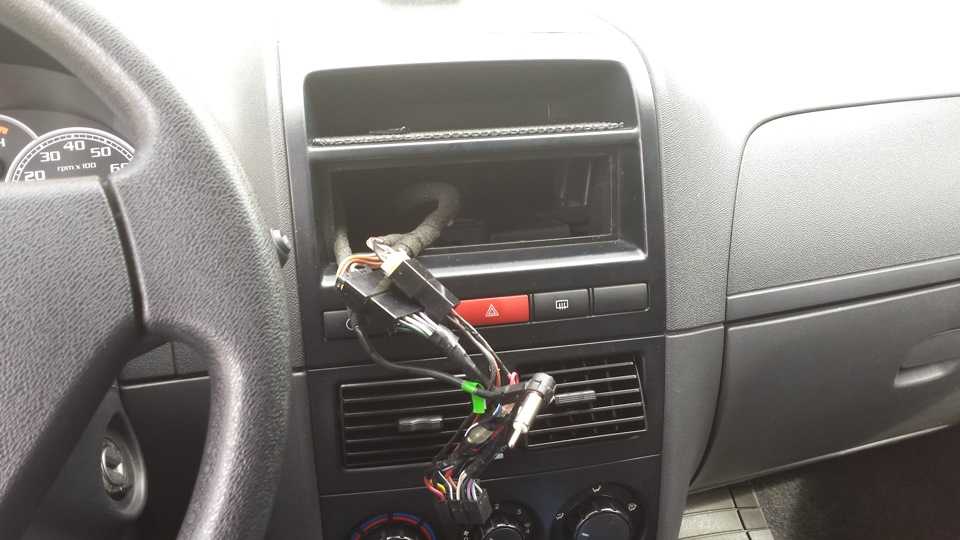

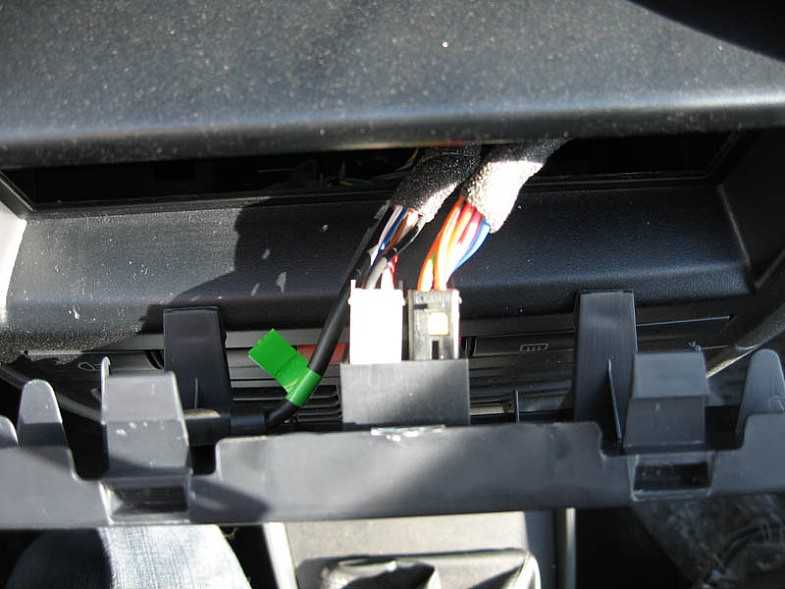

2. На обратной стороне заглушки видим закрепленные кабели ISO1 и антенный разъем. Необходимо нажать на фиксаторы на разъемах и вынуть их из заглушки.

3. Вынимаем магнитолу из упаковки и снимаем с неё металлическую корзину для крепления магнитолы в посадочном месте автомобиля.

Снимаем декоративную накладку с магнитолы что б не мешала при снятии корзины.

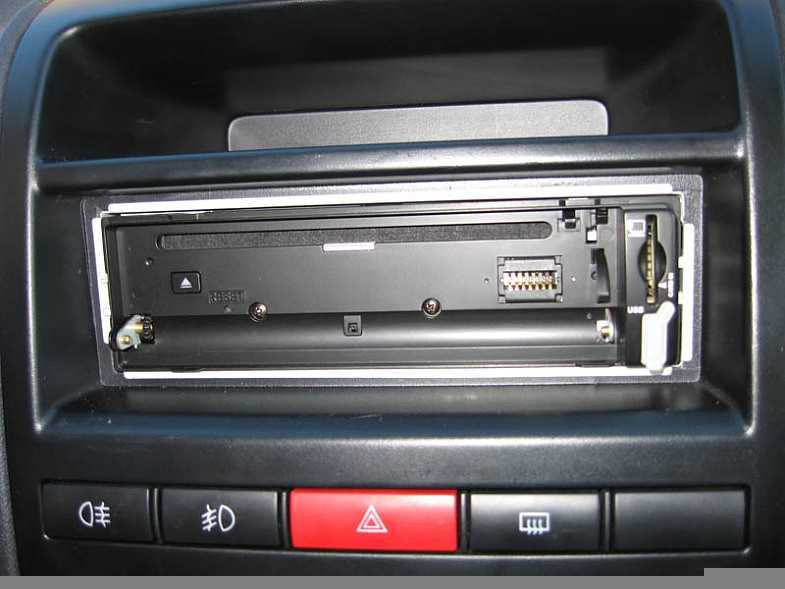

4. Устанавливаем корзину. Ее вставляем в «карман» торпедо и отгибаем фиксирующие крючки отверткой по периметру.

5. Прикручиваем заднюю опору на заднюю стенку магнитолы .

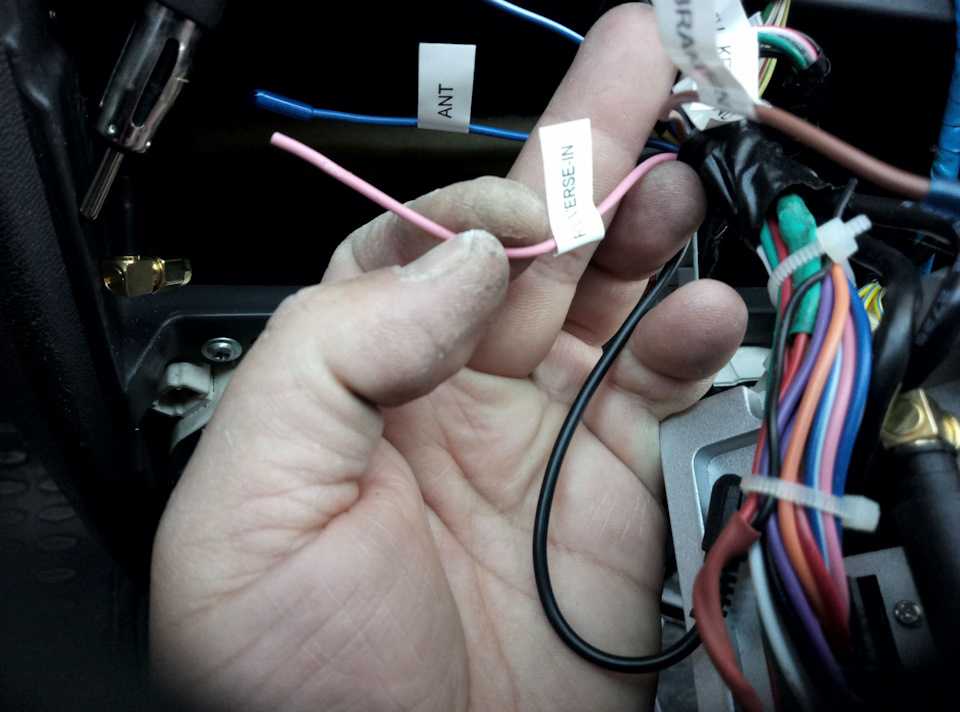

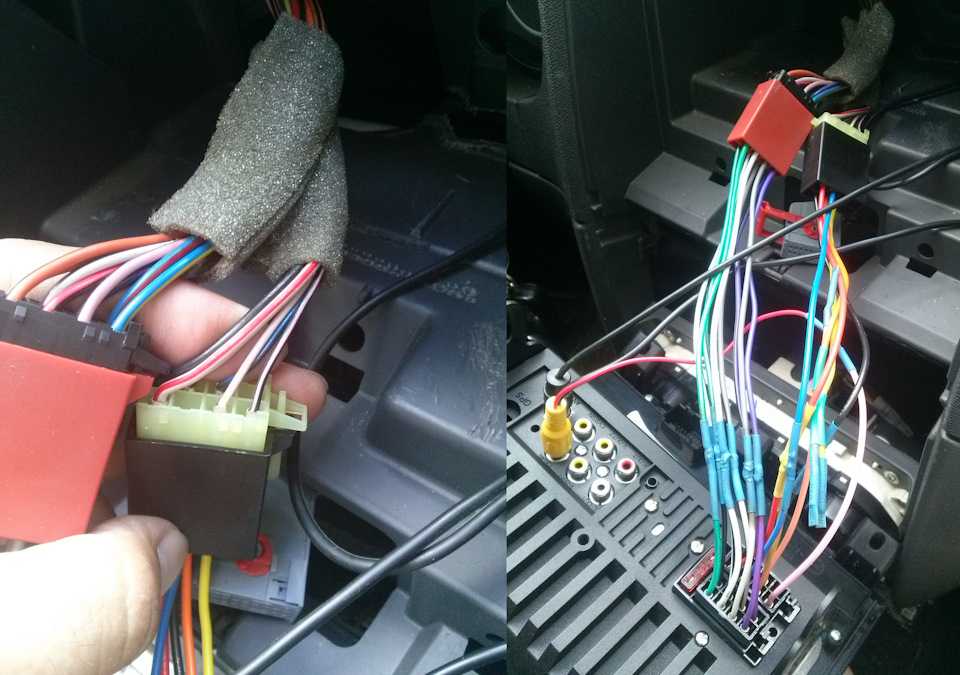

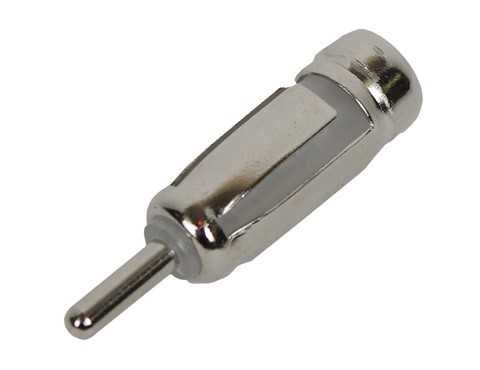

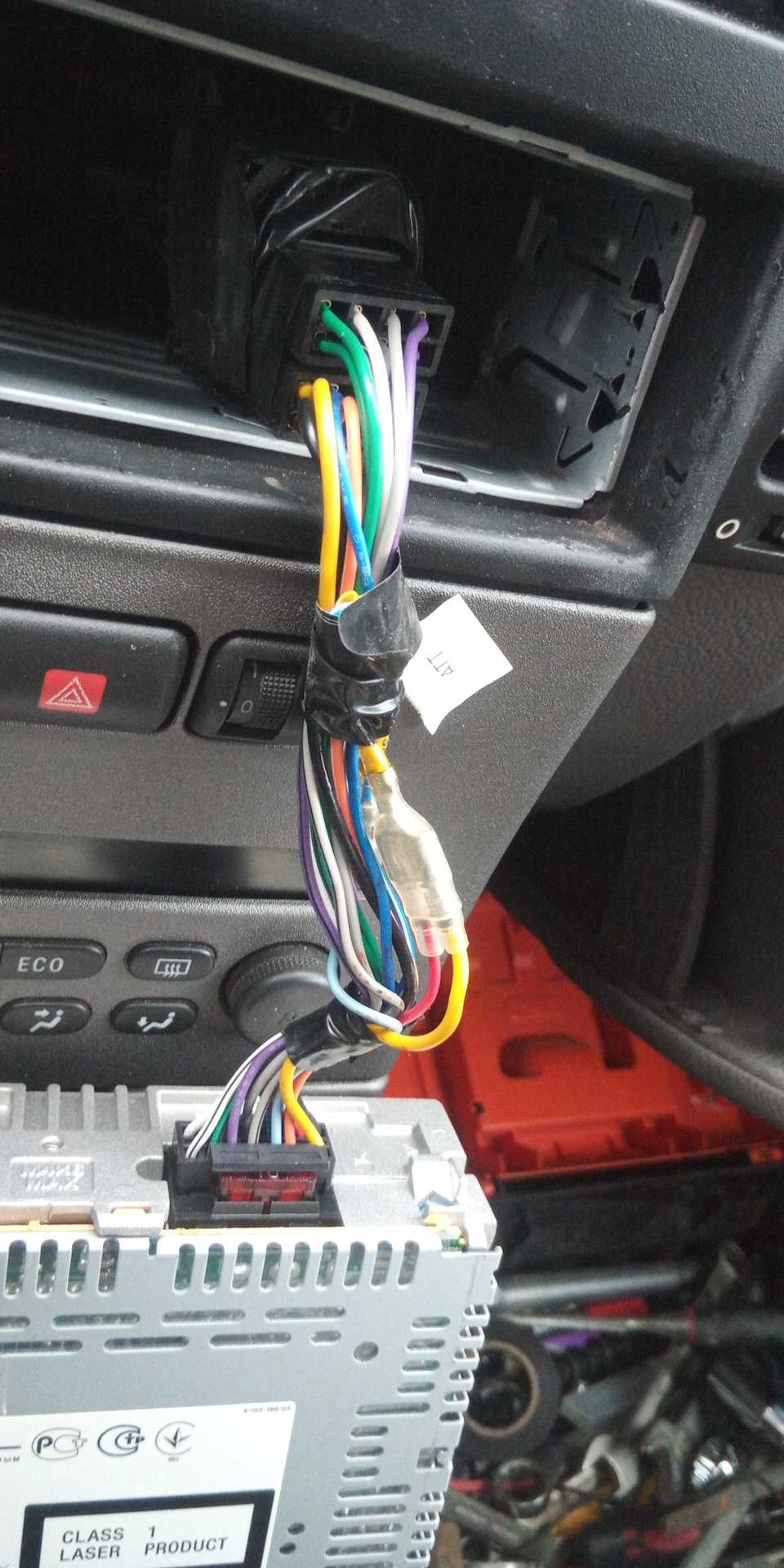

6. Производим подключение кабелей в разъёмы магнитолы. Используем антенный переходник и кабель ISO1.

Если используется дополнительный кабель, то жгут проводов желательно обернуть шмоизоляционным материалом. Это в дальнейшем избавит от возможного пластикового дребезга проводов об панель.

7. Утапливаем магнитолу в корзину. Провода через снятую верхнюю заглушку на торпедо, при помощи длинной отвёртки расправляем в нише. Утапливаем магнитолу дальше, до полной фиксации защёлок на корзине.

Недостатком подобного подключения является обесточивание магнитолы при выключенном зажигании.

Для того чтоб автомагнитола работала и при выключенном зажигании необходимо произвести переподключение питания магнитолы. Благо что почти все современные магнитолы поддерживают такую функцию без вмешательства во внутренности оной. Делаем следующим образом: Постоянные 12 В на 7 контакте автомобильного разъёма (толстый бело-красный провод), а 12 В через замок зажигания- на 4-ом контакте разъёма (тонкий провод!), переподключаем на 7 контакт автомобильного разъёма (постоянные 12 В) толстый жёлтый провод и тонкий красный провод на магнитоле.

Установка bluetooth

Установка Bluetooth aux не потребует от Вас абсолютно никаких усилий из всех предложенных способов установки
Bluetooth в автомобиле — это наиболее простой. Все, что Вам нужно сделать — это воткнуть вход для аукс в
соответствующий аукс вход в автомобиле, а провод с питанием в прикуриаватель или usb , смотря что Вам удобнее.
Устройство автоматически включится и Вы сможете подключиться к нему с помощью блютус с любого телефона. Кстати,
после первого подключения, телефон сам автоматически будет подхватывать Bluetooth aux. Таким образом к тому
моменту как Вы сели в машину Ваш телефон уже подключен к аудиосистеме.

Музыка через блютуз в Fiat Albea

Одним из главных преимуществ блютуз в машине — это прослушивание музыки без лишних проводов. Только представьте —
вы можете перемещать телефон по автомобилю без каких-либо ограничений.Могли ли вы позволить себе такое с обычным
aux ? Вы даже можете стоять с телефоном в нескольких метрах от автомобиля. При этом качество звука остается на
прежнем уровне, если не лучше.

Тестирование и настройка новой магнитолы

Когда новая магнитола установлена в ваш Фиат Альбеа, настало время протестировать ее функциональность и настроить ее для оптимального звучания и удобства в пользовании. В этом разделе мы расскажем вам, как провести тестирование и настройку новой магнитолы.

Тестирование функциональности

Перед началом тестирования убедитесь, что все провода правильно подключены и что магнитола работает. Проверьте, что у вас есть доступ к основным функциям, таким как радио, CD-проигрыватель, USB-порт и Bluetooth. Проверьте также наличие дополнительных функций, таких как подключение к мобильному телефону или возможность управления магнитолой с кнопок на руле.

Протестируйте каждую функцию, убедитесь, что они работают без сбоев и имеют хорошее качество звука. Помните, что вы можете отрегулировать громкость и баланс звука с помощью настроек магнитолы.

Настройка звучания магнитолы

Для оптимального звучания вашей новой магнитолы следуйте следующим рекомендациям:

Регулировка равномерности звука: Проверьте, что звук слышен одинаково хорошо во всех динамиках автомобиля. Убедитесь, что ни одной динамики не пропадает или не искажается звук.
Настройка баланса левого/правого канала: Слушайте музыку и проверьте, что звук распределен равномерно между левым и правым динамиками. Если звук слышится сильнее в одной стороне, отрегулируйте баланс до достижения желаемого эффекта.
Отрегулировка громкости: Используйте настройки громкости магнитолы и сравните громкость звучания с другими источниками звука. Настройте громкость так, чтобы она была комфортной для вас.
Настройка эквалайзера: Если ваша магнитола имеет эквалайзер, экспериментируйте с настройкой частот и уровней громкости, чтобы достичь желаемого звучания. Например, вы можете усилить басы или поднять высокие частоты, чтобы звук был более ярким.

Протестируйте звучание с разными жанрами музыки и на разных громкостях, чтобы убедиться, что звук настроен в соответствии с вашими предпочтениями.

Надеемся, что эта пошаговая инструкция и советы помогут вам успешно подключить магнитолу в вашем Фиате Альбеа и настроить ее для получения наилучшего звука и удобства в использовании.

Подключение новой магнитолы к электрической сети автомобиля

Установка новой магнитолы в автомобиль — это отличный способ улучшить звуковую систему и обновить функциональность вашего автомобиля. Однако, чтобы новая магнитола работала правильно, необходимо правильно подключить ее к электрической сети автомобиля.

Вот несколько основных шагов, которые помогут вам в подключении новой магнитолы:

Отключите автомобиль от электрической сети. Прежде чем приступать к подключению новой магнитолы, убедитесь, что автомобиль полностью отключен от электрической сети. Для этого необходимо выключить зажигание и отсоединить клемму отрицательного полюса аккумулятора.
Подготовьте кабели для подключения. В большинстве случаев новая магнитола будет поставляться с комплектом кабелей, которые необходимо подключить к соответствующим разъемам в автомобиле. Вам может понадобиться провод для питания, провод для заземления и провод для аудиосигнала. Убедитесь, что провода достаточной длины, чтобы достичь нужных разъемов.
Найдите подходящие разъемы в автомобиле. Каждый автомобиль может иметь разные разъемы и проводку, поэтому вам может понадобиться найти соответствующие разъемы в автомобиле для подключения новой магнитолы. Обычно разъемы находятся в районе старой магнитолы или в центральной консоли автомобиля.
Подключите провода к разъемам. После того, как вы нашли соответствующие разъемы, подключите провода к правильным разъемам. Обычно цвета проводов соответствуют определенным функциям: красный — питание, чёрный — заземление, белый/синий — аудиосигнал и т.д. Ориентируйтесь по инструкции магнитолы или ищите информацию в интернете.
Проверьте подключение. После того, как провода подключены, убедитесь, что все соединения надежно закреплены. Проверьте, что провода не заземлены или перекрещиваются, чтобы избежать короткого замыкания. При необходимости поправьте их.
Подключите клемму отрицательного полюса аккумулятора. После того, как все провода подключены и проверены, присоедините клемму отрицательного полюса аккумулятора, чтобы включить магнитолу.
Проверьте работу магнитолы. Включите зажигание и проверьте, что магнитола работает правильно. Убедитесь, что звук работает, настройте радиостанции и проверьте другие функции магнитолы.

Важно следовать инструкциям производителя магнитолы и информации о проводке вашего автомобиля при подключении новой магнитолы. Если у вас возникают сложности или сомнения, лучше обратиться к профессионалам, чтобы убедиться, что установка и подключение проводки произведены правильно

Настройка функций и параметров

После успешного подключения магнитолы в Fiat Albea, необходимо настроить функции и параметры устройства. Вот несколько шагов, которые помогут вам выполнить эту задачу:

Язык

Выберите язык, на котором вы хотите использовать магнитолу. Обычно это можно сделать в меню «Настройки» или «Параметры». В зависимости от модели магнитолы, доступны различные языки.

Регион

Укажите ваш регион, чтобы магнитола могла правильно настраивать радиостанции. Обычно это можно сделать в меню «Настройки» или «Параметры». Выберите свой регион из доступных вариантов.

Регулировка звука

Настройте звуковые параметры магнитолы, чтобы они соответствовали вашим предпочтениям. Вы можете настроить уровень громкости, равномерность баланса звучания, а также уровень басов и высоких частот.

Сопряжение с Bluetooth

Если ваша магнитола поддерживает Bluetooth, вы можете подключить свой смартфон к ней для прослушивания музыки или разговоров в автомобиле. Убедитесь, что функция Bluetooth активирована, и выполните процедуру сопряжения с вашим смартфоном.

Настройка радио

Настройте радио на предпочитаемые станции. Вы можете искать радиостанции автоматически или вручную, сохранять предпочитаемые станции в памяти магнитолы и настраивать на них переключение.

Другие функции

В зависимости от модели магнитолы, могут быть доступны и другие настройки и функции. Например, вы можете настроить параметры экрана, настроить навигационное устройство или подключить другие внешние устройства.

После завершения настройки функций и параметров вашей магнитолы, вы будете готовы к использованию всех ее возможностей. Учитывайте, что процедуры настройки могут немного отличаться в зависимости от модели и бренда магнитолы. Рекомендуется ознакомиться с руководством пользователя, предоставленным вместе с устройством, для получения более подробных инструкций по настройке.

Установка динамиков штатные места

В нижнем левом углу дверей есть штатные места для установки динамиков. Выбор динамиков, как и магнитолы велик, но ограничивается рядом параметров.

Максимальный внешний диаметр динамиков — 170 мм и глубиной не более 52 мм, т.к. в этом месте опускается стекло. Меньший размер динамиков может привести к большим мукам творчества. Кроме того, понадобятся 8 пистонов для установки в пазы под саморезы, саморезы 8 шт., термоусадочная трубочка.

Внимание. При подключении динамиков соблюдайте полярность, провод красного (в левой двери), и малинового (в правой) — имеют полярность +

Итак приступаем! Для начала приобретаем комплект разнесённой акустики .

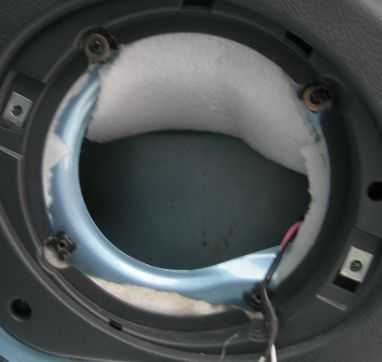

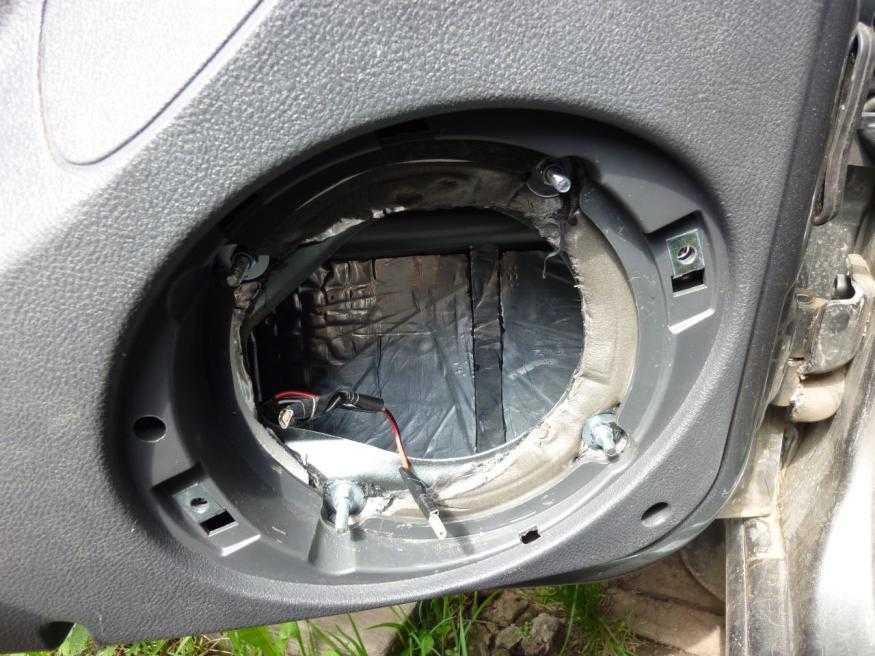

1. Снимаем декоративную накладку открутив два самореза и удаляем находящийся за ней кусок звукоизолирующего поролона. Видим вот такую картину.

2. Изоляцию из пластика можно удалить, но лучше этого не делать, а изготовить в дальнейшем из него клапан для того чтоб не попадала вода на динамики (фото 6). За ней на скотчем закреплены провода для динамиков. Клеммы зафиксированы в желтой колодке. На торцах расположены фиксаторы, которые надо освободить и извлечь клеммы.

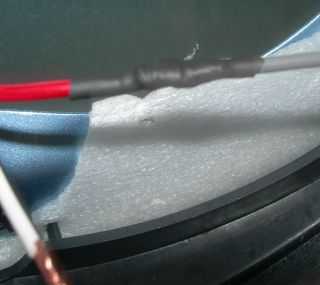

3. Далее, проверяем подходят ли штатные клеммы к нашим динамикам. Если заводские клеммы всё же не подходят, то срезаем их. Как правило, в комплекте с динамиками идут оригинальные провода с нужными клеммами. Отрезаем от проводов идущих в комплекте с динамиками кусочки проводов с клеммами длиной 5-7 см и зачищаем. Одеваем на провод кусочек термоусадочной трубочки длиной 2-3 см. Скручиваем провода, на место скрутки ставим термоусадочные трубочки и обжимаем их, нагревая газовой зажигалкой.

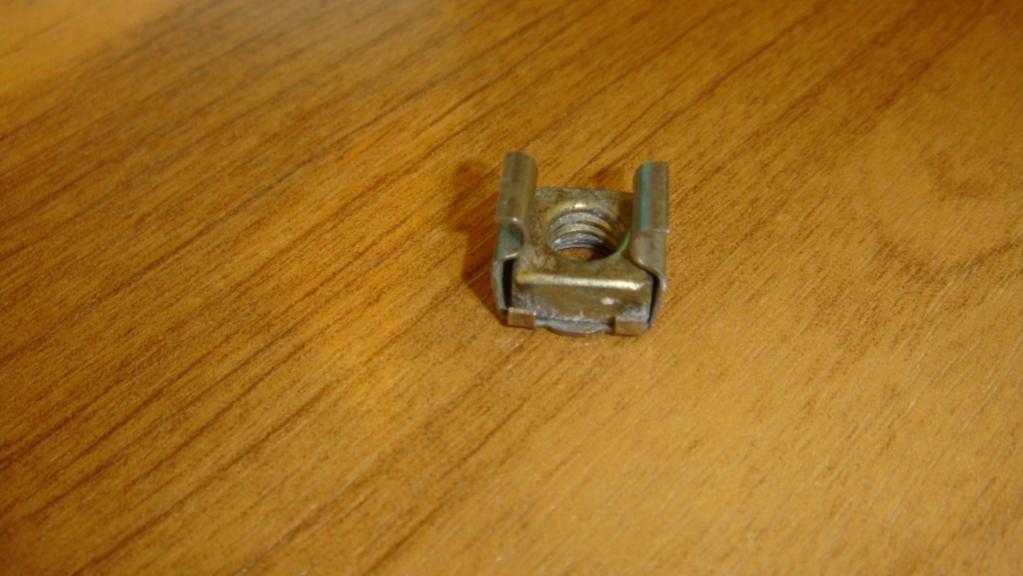

4. Освобождаем места под пистоны. Пистоны рынок предлагает самых различных мастей, можно использовать и входящие в комплект установки динамиков.

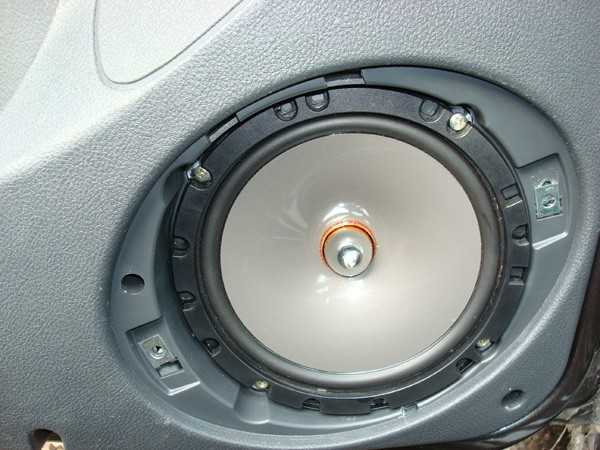

5. Одеваем клеммы на динамики и устанавливаем динамики в отверстие и фиксируем их саморезами или шурупами. Устанавливаем на место декоративную накладку прикручивая её 2-мя саморезами.

Для установки твитеров необходимо снять боковые накладки дверей расположенных возле зеркала, поддев их плоской отвёрткой в верхней их части. Затем устанавливаем твитеры в посадочных местах, подключаем провода (штатные для подключения не подойдут, так как твитеры подключаются через кроссоверы) прокинув их в полости двери.

Ниже приведена схема подключения передней акустики в автомобиле.

Рис.1 — так штатно проложена проводка в автомобиле, рис. 2 — так не правильно подключают, рис. 3 — правильное подключение разнесённой акустики.

Блок предохранителей Fiat Albea

Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска

Где расположены п редохранители и и реле.

В монтажном блоке под капотом — цифра 10

Для доступа к предохранителям и реле необходимо поддеть край крышки и снять ее

На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

Номер предохранителя (сила тока, А)/реле

Электронный блок управления двигателем

Первая скорость электровентилятора системы охлаждения двигателя

Вторая скорость электровентилятора системы охлаждения двигателя

Антиблокировочная система тормозов (ABS)

Электровентилятор отопителя салона

Элекгровентилятор системы охлаждения двигателя

Правая фара дальнего света

Левая фара дальнего света

Звуковой сигнал и прикуриватель

Противотуманные фары и фонари

Реле топливного насоса

Реле первой скорости электровентилятора системы охлаждения двигателя

Реле второй скорости электровентилятора системы охлаждения двигателя

Реле дальнего света фар

Реле звукового сигнала и прикуривателя

Реле противотуманных фар и фонарей

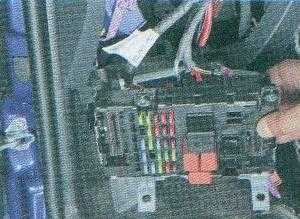

Блок предохранителей и реле в салоне фиат альбеа

Расположен в левом торце панели приборов.

Для доступа необходимо вывернуть два винта и снять крышку

предохранителя (сила тока, А)/реле

Электростеклоподъемник правой задней двери

Электростеклоподъемник правой передней двери

Левая фара ближнего света

Электростеклоподъемник левой задней двери

Электронный блок управления антиблокировочной системой тормозов (ABS)

Правая фара ближнего света

Электростеклоподъемник левой передней двери

Включение габаритных огней

Освещение номерного знака, подсветка панели управления отопителем,подсветка прикуривателя, аудиомагнитолы, пепельницы

Стеклоочиститель заднего стекла

Обогрев наружных зеркал заднего вида

Стеклоочиститель и стеклоомыватель ветрового окна

Обогрев заднего стекла

Предохранитель прикуривателя фиат альбеа

Выключатель аварийной сигнализации

Реле обогрева заднего стекла

Реле ближнего света фар

Снятие монтажного блока в салоне Fiat Albea

Отсоединяем клемму минус от аккумуляторной батареи.

Снимаем крышку блока

Поддев фиксатор отведите его

отсоедините колодку проводов от блока

Аналогично отсоедините другие колодки жгутов проводов

Выверните четыре болта крепления

Выведите блок из панели

Отсоедините с задней стороны колодки жгутов

Отверткой подденьте металлические скобы, расположенные по бокам блока и снимите их

Отсоедините от блока запоминающее устройство ОЗУ. Все.

Установка обратна снятию.

Снятие монтажного блока в моторном отсеке

Источник
