Как снять ручку кпп форд мондео 4

Снятие и установка подушки безопасности водителя Форд Мондео 4 (2007-2014 гг.)

Ford Mondeo 4 Снятие и установка подушки безопасности водителя

Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы. Вам потребуется отвёртка с плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. ПРЕДУПРЕЖДЕНИЯ. Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки. Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 10–15 мин после отсоединения провода от клеммы «минус» аккумуляторной батареи. Запрещается разборка модуля подушки безопасности. Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла. Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С. 2. Снимите кожух рулевой колонки (см. Снятие и установка кожуха рулевой колонки).

3. Используя зеркало для облегчения работы…

4….последовательно отожмите отвёрткой три пружинные скобы, фиксирующие лапки модуля подушки безопасности (для наглядности показано на снятом рулевом колесе). ПРИМЕЧАНИЕ.

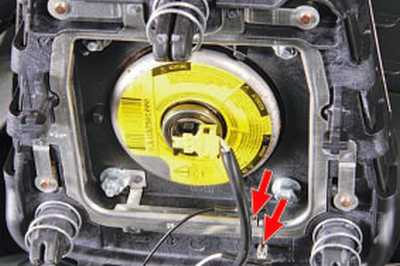

Так расположены пружинные скобы в ступице рулевого колеса (для наглядности показано на снятом рулевом колесе).

5. Аккуратно приподнимите модуль…

6….отведите его от ступицы рулевого колеса и отсоедините два провода звукового сигнала.

7. Сжав фиксаторы колодки жгута проводов…

8….отсоедините её от модуля подушки безопасности и снимите модуль подушки безопасности водителя. 9. Установите подушку безопасности водителя в порядке, обратном снятию.

Фотоотчёт . Снятие ручки мкпп и замена материала на самой ручке.

Вот и пациент. Вложение 48128 Далее ,берём пальцами за край рамки чехла который смотрит на пепельницу и приподнимаем до полного снятия этой рамки. Затем задираем чехол вверх, пока не откроется такая картина.

Вот тут пригодится отвёртка изогнутая для того чтоб ослабить золотой хомут ,который сжимает пластик с верху. Ослабив хомут ,нужно тянуть за ручку на верх, НО НЕ КРУТИТЬ ,а плавно тянуть вверх.

Вот что получилось после снятия . Начинаем разбирать саму ручку . Ногтями или тонкой отвёрткой поддеваем верхний шильдик, чтоб освободить верхний контур заворота материала.

Теперь ,чтоб разобрать нижнюю часть ,между чехлом и ручкой, надо прижимая нижнее пластиковое кольцо прижать к ручке и одновременно повернуть ручку, против часовой стрелки и оно отщёлкнется как на фото ниже:

Теперь надо снять хомут если он мешает и снять старый материал с ручки

вывернуть старый материал на изнанку и перенести контур на изнанку нового материала с помощью мыла или мелка(у кого что под рукой ) Важно : Все материалы тянутся по разному. Надо знать что кожа тянется во все стороны ! Кожезаменитель тянется хорошо, только в одну сторону

На фото я разместил кожзам так чтоб тянулся материал в ширину ,а не в длину.Это поможет хорошо принять форму .

Обязательно надо примерять и смотреть на скока тянется материал. У меня материал тянулся хорошо и с нового образца пришлось обрезать 5мм ,с кажого кусочка во всю длину . Получился как оригинал только уже на 5мм. Фото нет . Сшиваем оба образца лицевыми частями во внутрь нейлоновыми нитками (они не тянутся и очень крепкие). Обязательно хорошо пройти края ,чтоб не разошлись ,отступая по краю 2мм. место шва не будет выперать ,там на ручке для них канавки вырезаны. Сшитую заготовку одеваем как колготки ,начиная с узкой части . Готовый продукт:

Собераем всё в обратном порядке только один нюанс.Момент который указан на 4 фотке ,при сборке не надо ничего крутить ,просто завести в пазы и защёлкнуть . При этом смотрите на правильное расположение рамки чехла и шильдика скоростей!Собераем всё назад в обраном порядке ,зажимаем хомут клещами и защёлкиваем рамку. Фото в машине:

Спасибо за внимание. Критикуйте и задавайте вопросы- это первый мой фотоотчёт,надеюсь он кому-то пригодится и поможет

Изображения

Рукоятка КПП. Как снять и чем заменить? ⇐ Sharan. Трансмиссия

Трансмиссия минивэнов VW Sharan, Seat Alhambra, Ford Galaxy Mk I (1995−2000), Ford Galaxy Mk II (2000−2006)

На жаре улетела куда то крышка с рукоятки рычага КПП: Вот думаю какие варианты идти на разборку, или купить какую подходящую, или чем залить полость.

А как вообще она снимается? покрутил — подергал и не понял

Откручивается против часовой стрелки

Если хочешь, я потом фото своей рукоятки добавлю, я её сам в кожу перешивал, потому как заводская кожа уже истерлась до дыр (старая кожаная куртка не зря столько времени в шкафу пылилась )

Детей: 1 Профессия: вольный автомеханик Откуда: Moscow region, Ramensburg Авто: sharaban 98 7M8 ADY DBW BBW46 GL бубен edition

Просто Серега: Если хочешь, я потом фото своей рукоятки добавлю, я её сам в кожу перешивал, потому как заводская кожа уже истерлась до дыр

Просто Серега: Если хочешь, я потом фото своей рукоятки добавлю, я её сам в кожу перешивал, потому как заводская кожа уже истерлась до дыр (старая кожаная куртка не зря столько времени в шкафу пылилась )

ВОТ ВАМ (Миш, про твой трафик помню, уменьшил до 800 пикселей вместо 4000 ) В некоторых местах шов виден. Это отсутствие должного опыта на момент изготовления Если буду переделывать, то в следующий раз шов другой делать буду, и перед натягиванием чехла на ручку его бы в теплой воде (70 градусов) неплохо замочить было бы, чего я не сделал, вот шов и виден, правда не везде.

Добавлено спустя 4 минуты 17 секунд: За грязь извините С этим квартирным ремонтом все убраться некогда

Детей: 1 Профессия: вольный автомеханик Откуда: Moscow region, Ramensburg Авто: sharaban 98 7M8 ADY DBW BBW46 GL бубен edition

На самом деле пол часа работы. Если руль и рукоятка ручника не были бы в коже, то и не стал бы морочиться.

В некоторых местах шов виден. Это отсутствие должного опыта на момент изготовления Если буду переделывать, то в следующий раз шов другой делать буду, и перед натягиванием чехла на ручку его бы в теплой воде (70 градусов) неплохо замочить было бы, чего я не сделал, вот шов и виден, правда не везде.

у меня руки с иголкой не дружат, поэтому даже пробовать не буду. А свою проблему я решил алюминиевой вставкой. немного колхозно, но уж лучше чем было. еще только полирну и покрою лаком.

Это же алюминий — настоящая алюминиевая вставка. да и нет ни черного лака ни пленки , а из-за маленького кусочка покупать

Детей: 1 Профессия: вольный автомеханик Откуда: Moscow region, Ramensburg Авто: sharaban 98 7M8 ADY DBW BBW46 GL бубен edition

если просто алюминий, то будет окисляться от влаги рук. обязательно защищать надо. может полирнуть и заклеить скотчем?

Michael D: если просто алюминий, то будет окисляться от влаги рук. обязательно защищать надо. может полирнуть и заклеить скотчем?

Миш, имхо этот процесс не на сколько быстр, чтобы вообще из-за этого переживать. Потом СЕАТ написал, что лаком покроет. Можно прозрачной плеткой, под типа винила, чтоб не царапалось. Я в приборку 80-ки колечки делал из алюминия и полировал их потом. Уже год им, друга, купившего её видел три дня назад, все там четко, ничего не окисляется. Да и потом ручку будут постоянно трогать, тем самым протирая её и полируя естественным образом.

замена ручки кпп форд мондео 4

3 yıl önce

Форд мондео 4, не работают кнопки на руле, замена ручки КПП, замена противотуманных фар. 1) Ручку покупал здесь: .

Привет друзья в этом видео буду перетягивать ручку КПП и шить чехол на Форд Фокус 2. Также отремонтируем .

Прокачка сцепления дэу джентра
Замена вилки сцепления лифан солано
Установка тросиковой кпп на приору 1
Выжимной подшипник сцепления ока от чего подходит
Снятие угловой передачи вольво хс90 2.5т своими силами

Замена ручки кпп — бортжурнал Ford Mondeo ЕВА 2009 года на DRIVE2

Итак заводская ручка изрядно растрепалась, поэтому принял решение менять.Брать такую же не хотелось…Выбирал между фокусовской и фиестовской)Но под «кинетический дизайн» мондео мне показалась эта лучше подойдёт.Брал в экзисте.Ручка эта с новой фиесты.В инструкции применима к фокусам 2007- и к фиестам последних лет.Номер если что 1 571 917 это такая же чёрнИй как моя, есть ещё синяя и ещё какая то, но номера другие;)По ощущениям ручка покрупнее нашей стоковой, в руке лежит-мне больше понравилась.Теперь только думаю может сам рычаг укоротить немного))Ну и чехол нужно менять((Вообщем выложу фоток исключительно для тех кому может хочется поменять набалдажник.Ато «фокусники» и т.п меняют, и фотки я видел, а вот в моньках не видел как смотрится.

Цена вопроса: 2 000 ₽
Пробег: 72000 км

Протерся чехол рычага КПП, ручка КПП, замена

Во время очередной уборки загаженного салона обратил внимание на «кожаный» чехол рукоятки переключения передач, во-первых он дерьмонтиновый, во-вторых на сгибах протерся до дыр. Гарантийщик ПАССАТИЖЕЙ как всегда признал случай негарантийным ( машине год и 1 месяц)

Возник вопрос как снять пластмаску и заменить на кожу этот дерьмонтин и есть ли он в оригинале

Гарантийщик ПАССАТИЖЕЙ как всегда признал случай негарантийным ( машине год и 1 месяц). Возник вопрос как снять пластмаску и заменить на кожу этот дерьмонтин и есть ли он в оригинале.

чехол КПП, ручка КПП, перетяжка, кожанная ручка КПП, кожа, обивка, рычаг

28 апр еля 2014 mobile

короче хоть и не на фокусе менял, но напишу))

заменил чехол на форд мондео 4, принцип абсолютно одинаковый так что сути не меняет. поехал на рынок и купил кожаный чехол на ваз за 200 рублей)))вот такой

ну и вот собственно результат)))

28 апр еля 2014

vpalehinименно кожа. я же специально сфоткал изнанку. у меня кстати и стояла кожа, но предхоз замутил жуткий колхоз черно-белый под автопилотовские дермантиновые чехлы. пришлось демонтировать и чехол кпп и чехлы))

фактура кстати разная на рынке. но это понравилась тем, что практически как оригинал, только кожа и подходит под фактуру пластика.

Весеннее обновление интерьера!Концепция меняется, меняем серый чехол на черный!

Заново перетянула ручку и сшила новый чехол, добавила немного хрома

Теперь несколько хитростей:1. Чтобы быстро снять чехол с рамки. – Нужный инструмент – гарантия успеха. Потребуются пара плоских отверток разного размера, антистеплер, плоскогубцы. Антистеплером расшиваем скобу, поддеваем отверткой и вытаскиваем скобу плоскогубцами. Пара минут и все готово.

2. Чтобы посадить чехол обратно на рамку потребуются: степлер мебельный, доска деревянная, пара плоских отверток. Подкладываем доску, загоняем скобу, отдираем от доски

И так по кругу) Пять минут и чехол сидит как родной

А вот тут непосредственно первая примерка сшитого чехла на рукоятку для подгонки

Первый опыт обтяжки пластика под хром. определенно нужен второй рукастый помощник, чтобы сделать аккуратнее Вот готовый результат

Снятие ручки КПП 2.5Т

Тюнинговые ручки бывают на М66. ? А то притомился искать альтернативу покрасивше стока.

Д/р: 20-04-1978
Пол: Мужчина
Автомобиль: Другой
Двигатель: Другой
Имя: СВА
Коробка: АКПП
Год выпуска: 2015
Проживает: Калининград

Тюнинговые ручки бывают на М66. ? А то притомился искать альтернативу покрасивше стока.

Есть оригинал форд с красной подсветкой

Д/р: 04-03-1900
Пол: Мужчина
Автомобиль: S-Max
Двигатель: 2.5i (220PS)
Имя: Илья
Коробка: МКПП
Год выпуска: 2007
Проживает: Москва

СВА , А номера случайно нет? Цена наверно как всегда заоблачная

Д/р: 20-04-1978
Пол: Мужчина
Автомобиль: Другой
Двигатель: Другой
Имя: СВА
Коробка: АКПП
Год выпуска: 2015
Проживает: Калининград

СВА , А номера случайно нет? Цена наверно как всегда заоблачная

1 580 939 — 5МКПП

1 581 268 — 6МКПП

Д/р: 04-03-1900
Пол: Мужчина
Автомобиль: S-Max
Двигатель: 2.5i (220PS)
Имя: Илья
Коробка: МКПП
Год выпуска: 2007
Проживает: Москва

СВА , Спасибо! Как и ожидал. 8 с лишним тысяч за ручку КПП зеленое земноводное не позволит купить А китайские аналоги я думаю вряд ли найдешь

Д/р: 20-04-1978
Пол: Мужчина
Автомобиль: Другой
Двигатель: Другой
Имя: СВА
Коробка: АКПП
Год выпуска: 2015
Проживает: Калининград

Ozeo, штука, конечно, прикольная. Только цена

Хотя на ffclub умудряются и в штатные ручки подсветку вкорячить

Д/р: 02-10-1980
Пол: Мужчина
Автомобиль: S-Max
Двигатель: 2.5i (220PS)
Коробка: МКПП
Год выпуска: 2008
Проживает: Москва

Спасибки за совет! на на М66 есть колечно для включения задней, во в нем как раз и собака порылась. не могу из-за него найти ручку т.к. у всех стандартное крепление.

Д/р: 24-09-1972
Пол: Мужчина
Автомобиль: Другой
Двигатель: Другой
Коробка: МКПП
Год выпуска: 2010
Проживает: Долгопа

Чистка сцепления форд фокус 3
Принцип работы коробки робот на фордах
Ремонт акпп ауди а4
Буксует вариатор ниссан ноут
Настройка кпп в стритрейсерах на ауди р8

Как снять подушку безопасности Форд Мондео 4

Снять подушку безопасности для дальнейших операций с рулем или подрулевым переключателем на Мондео 4-го поколения дорестайленговой версии будет немножко проще, ведь там по крайней мере понятно какие нужно защелки отводить чтобы снять подушку AIRBAG, а вот на Mondeo 4 рестайл чуть запутанней. Поэтому для владельцев автомобиля Форд Мондео 4 будет весьма полезной наглядная инструкция по демонтажу подушки безопасности с рулевого колеса.

Вся сложность данной процедуры заключается в трудной доступности к защелкам придется работать либо с зеркалом либо на ощупь найти металлическую защелку и поднять её плоской отверткой (всего их две, а не три как на до рестайле). Скобочку можно увидеть в небольшом круглом отверстии если повернуть руль. Подняв одну с одной стороны и другую с другой (поворачиваем руль в другую сторону) отщелкивается подушка, останется только отключить разъемы.

Ford Mondeo Буксирчик › Бортжурнал › Замена чехла КПП Ford Mondeo 4 от ВАЗ 1118 (Калина)

Доброе время суток!

Истерся до дыр мой чехол КПП за 8 лет

Полный размер

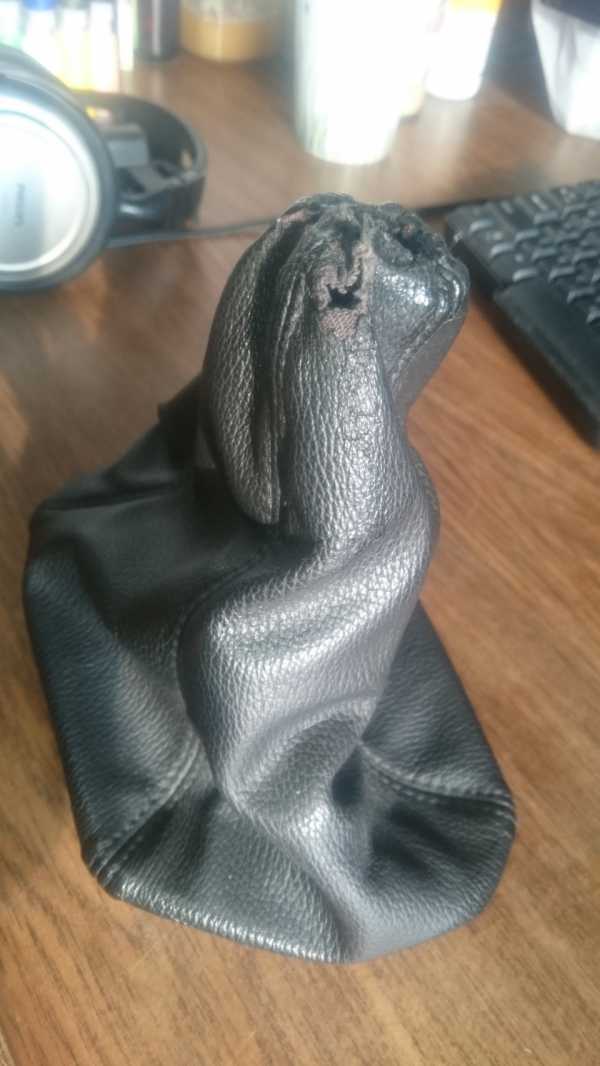

Старый чехол кпп

Полный размер

Чек из АВТО 49

Полный размер

Уже собранная ручка с новым чехлом и старый чехол (новая чуть-чуть выше, но не критично)

Теперь приступим к сборке:

1) Снимаем старую ручкуДля этого достаточно потянуть за кожаный чехол вверх

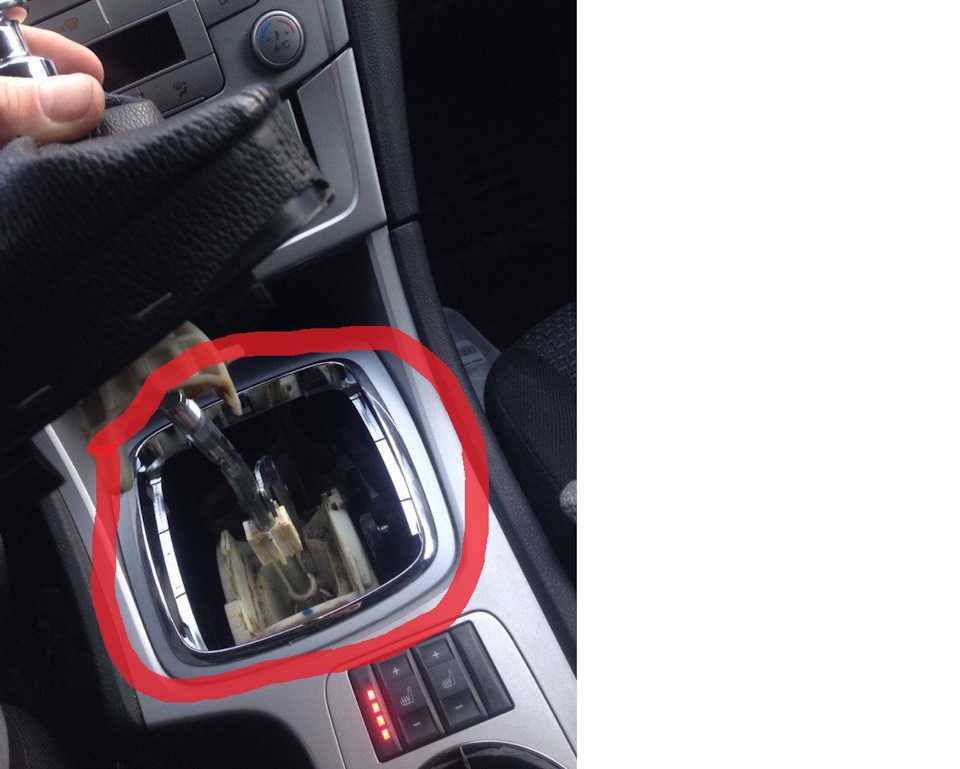

Вот так тянем вверх чехол(фото из интернета)

Полный размер

Блестящая окантовка(фото из интернета)

2) Приступаем к монтажу Отделяем чехол от ручки, для этого снимаем внутри стопорное кольцо:

Стопорное кольцо (фото из интернета)

Фото из интернента

На фотке очень толстая веревка, я настоятельно советую брать тонкую, чтобы было всё аккуратно и опрятно.

Пластиковый каркас снимается просто извлечением скрепок.

Вот так выглядит почти готовый чехол нашего Форда:

Полный размер

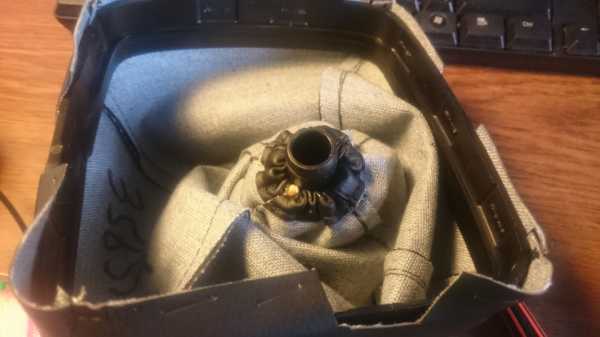

Новый чехол с уже вставленной рукояткой и пластиковым каркасом

теперь необходимо малость подпилить стопорное кольцо (примерно по красной риске):

Полный размер

Стопорное кольцо

Это необходимо, так как стянутое отверстие нового чехла теперь имеет складки и соответственно толще.Подпиливаем и устанавливаем на место.

Далее берем рамку от Форда и клеим двухсторонний скотч:

Полный размер

Рамка кпп Ford mondeo 4

Теперь одеваем чехол с рукояткой на рамку и приклеиваем друг к другу.

Полный размер

Теперь срезаем выступающие за рамку куски кожи и одеваем блестящую рамку.И Получается вот что:

Полный размер

Может кому пригодится длинна периметра рамки чехла Ford Mondeo 4 50-51 см (это может пригодиться при подборе чехла в магазине, но лучше сразу захватите с собой вашу ручку )
