Способы быстрой проверки датчика распредвала (фаз)

Как подтвердить код ошибки P 0340 на Nissan, проверив датчик кулачка «Автоматическое обслуживание и ремонт :: WonderHowTo

. Тот факт, что ваш автомобиль показывает код ошибки, не означает, что вы должны тянуть какие-либо детали. Это видео покажет вам, как подтвердить код ошибки P 0340 на Nissan (неисправный датчик кулачка) с помощью лабораторного прицела для проверки датчика кулачка.

Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Что нужно проверить

Часто замена датчика исправляет этот код, но это не всегда помогает

Поэтому важно проверить следующее:

• Убедитесь, что проводка не проложена слишком близко к каким-либо вторичным компонентам зажигания (катушке, проводам свечей зажигания и т. д.).
• Визуально проверьте проводку датчика распредвала на наличие следов ожогов, обесцвечивания, свидетельствующих о перегреве или натирании обо что-то.
• Визуально проверьте ДПРВ на наличие повреждений.
• Визуально проверьте зубчатый шкив через отверстие под датчик (если это возможно) на наличие отсутствующих зубов или любых повреждений.
• Если задающий диск не виден снаружи двигателя, визуальный тест можно выполнить только путем снятия распредвала или впускного коллектора (в зависимости от конструкции двигателя).
• Если всё в порядке — замените датчик.

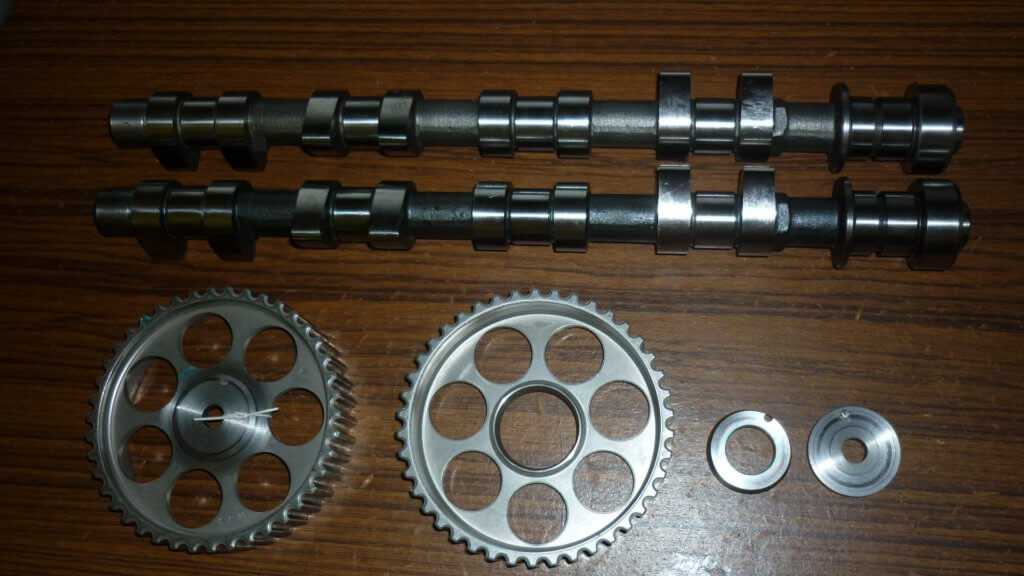

Спортивные и тюнинговые распредвалы

Кроме стандартных распредвалов, для любителей горячей езды, созданы тюнинговые распределительные валы. Их установка на Лачетти даёт небольшой прирост мощности мотора.

Кроме этого, для тех случаев, когда Шевроле Лачетти участвует в гонках и нужен максимальный прирост мощности, созданы, так называемые спортивные, распредвалы. Однако на машины для обычного, повседневного пользования эти валы ставить не рекомендуется. При их использовании наблюдаются затруднения при запуске двигателя, особенно, в холодное время года.

Так же не стоит забывать, что установка, что тюнинговых, что спортивных распределительных валов существенно увеличивает расход топлива на машине. Так что если вы привыкли ездить экономно этого делать не нужно.

Ну и последнее, все нестандартные распределительные валы производятся или в Европе, или в Южной Корее и цены на них будут кусаться.

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта

Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Источник

Резюме: важность правильной установки и проводки датчика распредвала на Лачетти

Важной частью работоспособности автомобиля Лачетти является правильная установка и проводка датчика распредвала. Эта система играет решающую роль в работе двигателя, поэтому ее корректная установка и проводка необходимы для обеспечения оптимальной производительности и безопасности автомобиля

Датчик распредвала в Лачетти измеряет время открытия и закрытия клапанов, а также их положение. Эта информация передается в электронную систему автомобиля, которая регулирует впрыск топлива, зажигание и другие параметры работы двигателя. Если датчик распредвала неправильно установлен или имеет проблемы с проводкой, это может привести к неправильной работе двигателя и возникновению серьезных проблем.

При установке датчика распредвала на Лачетти необходимо обратить внимание на следующие моменты:

• Правильное выравнивание датчика с распредвалом. Датчик должен быть установлен в точности по геометрическим меткам, чтобы обеспечить правильное считывание данных.
• Крепление датчика должно быть надежным и без люфтов. Это предотвратит смещение датчика во время работы двигателя и возможное повреждение.
• Проводка датчика должна быть защищена от воздействия вибраций и повреждений. Хорошая изоляция проводов предотвращает короткое замыкание и потерю данных.
• Необходимо проверить соединения проводов и убедиться, что они надежно закреплены. Плохие контакты или разъединение проводки могут привести к сбоям системы.

В случае необходимости замены датчика распредвала или проводки, рекомендуется обратиться к профессионалу или авторизованному сервисному центру. Это гарантирует правильную установку и проводку датчика, а также предотвращает возможные последствия непрофессиональных действий.

Таким образом, правильная установка и проводка датчика распредвала на Лачетти играют важную роль в обеспечении надежной работы двигателя. Правильная работа системы распредвала не только повышает производительность автомобиля, но и обеспечивает безопасность во время движения. Поэтому рекомендуется обращаться к специалистам для выполнения данной работы.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

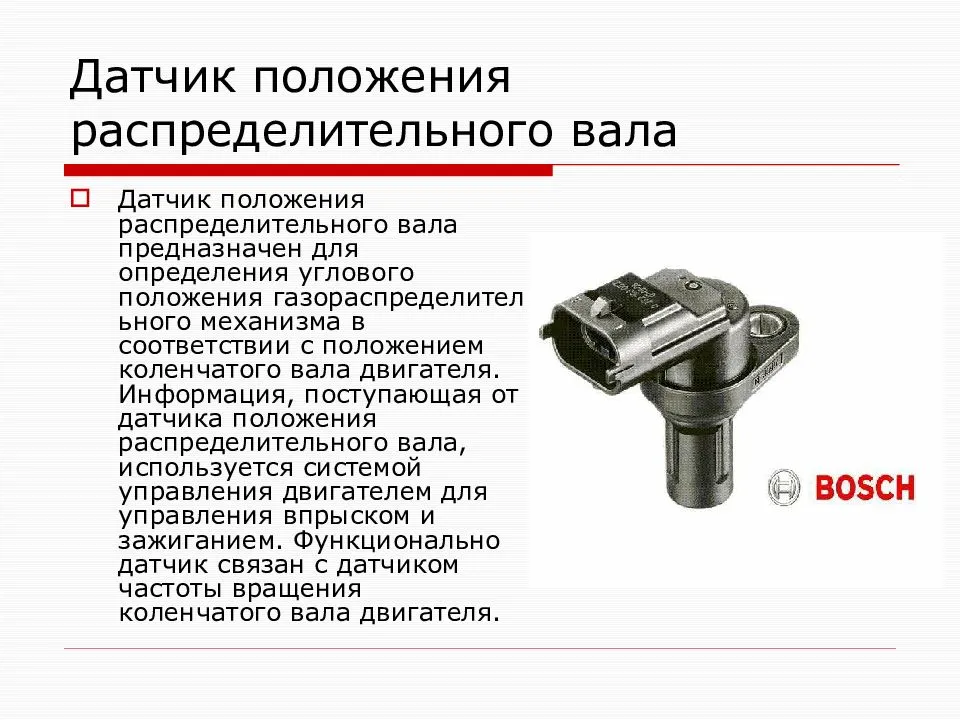

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Пошаговая инструкция, как восстановить нормальную работу ДПРВ Chevrolet Lacetti

Как было сказано выше, ремонт датчика распредвала следует начинать с диагностики его техсостояния. В первую очередь необходимо прозвонить саму проводку датчика Холла. Для диагностики мастеру потребуется автомобильный мультиметр. Без предварительной диагностики лучше не осуществлять никаких манипуляций с ДПРВ!

• Останавливаем и глушим машину. Питание от АКБ отключать не нужно.
• Извлекаем проводную колодку датчика распределительного вала. Чтобы извлечь датчик, необходимо предварительно нажать на скобу фиксатора.

​

​

Подключаем щуп массы мультиметра к кронштейну, рядом с клапанной крышкой.

​

Плюсовой провод мультиметра вставляем к пиновый разъем проводной колодки датчика распределительного вала. Начинаем диагностику с самого разъема питания датчика Холла, 12 В.

​

Обратите внимание, перед непосредственным использованием мультиметра необходимо произвести его настройку. То есть нужно переместить регулятор напряжения в положение 20 (В)

Дополнительно нужно заметить, что к плюсовому щупу мультиметра мастер прикрепил отрезок тонкой проволоки в оплетке. Дело в том, что для диагностики проводки ДПРВ нужно производить замеры в пиновых разъемах проводной колодки датчика Холла Шевроле Лачетти. Если это делать родным щупом мультиметра, то можно повредить разъемы.

• Просим напарника включить зажигание автомобиля. То есть заводить двигатель не нужно, а необходимо просто включить бортовую электросеть. В процессе диагностики нельзя допускать соприкосновения плюсового щупа с каким-либо металлическими поверхностями двигателя. В противном случае может произойти короткое замыкание.
• Контролируем значение напряжения на мультиметре. Напряжение должно быть в районе 12 (В).

​

Подключаем щуп в средний разъем. Это масса датчика Холла. Напряжения в среднем пине быть не должно.

​

Контролируем значение напряжения на мультиметре. Должно быть в районе 0 (В). Разумеется, ели используется мультиметр невысокой точности, то в процессе диагностики массы измеритель может показать около 0,01-0,02 (В). Ничего страшного в подобных значениях массы нет.

​

Подключаем щуп в последний разъем. Данный пин используется для передачи сигнала от датчика распредвала к ЭБУ Chevrolet Lacetti. Напряжение разъема составляет около 5 (В).

​​

Контролируем значение напряжения на мультиметре.

​​

Обратите внимание, диагностика проводной колодки приведет к возникновению ошибки Check Engine (низкое напряжение ДПРВ), которую впоследствии нужно будет сбрасывать. Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода

Провода часто перетираются/переламываются в местах излома (на изгибах)

Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода. Провода часто перетираются/переламываются в местах излома (на изгибах).

Шаг 4: Подключение проводов датчика распредвала Проверка состояния проводов

Перед подключением проводов датчика распредвала рекомендуется проверить их состояние. Провода не должны иметь видимых повреждений, трещин и изъянов.

Также необходимо проверить целостность коннекторов проводов. В случае наличия повреждений проводов и коннекторов их требуется заменить.

Подключение проводов

Для подключения проводов датчика распредвала необходимо соотнести цвета проводов и контакты на разъеме. При необходимости, можно воспользоваться схемой подключения, которая указана в инструкции.

Для того, чтобы убедиться в правильности подключения, следует включить зажигание и проверить состояние датчика при помощи диагностического сканера. Если необходимо, провода можно обмотать изоляционной лентой или установить специальные защитные колпачки.

Проверка работоспособности датчика распредвала

После подключения проводов датчика распредвала необходимо проверить его работоспособность при помощи диагностического сканера или мультиметра. Для этого можно измерить напряжение на контактах датчика при включенном зажигании и работающем двигателе.

В случае, если датчик распредвала не функционирует правильно, то следует проверить провода и контакты на наличие повреждений. Если повреждений нет, то, возможно, неисправен сам датчик.

• Для подключения проводов датчика распредвала необходимо соотнести цвета проводов и контакты на разъеме.
• При подключении проводов рекомендуется проверить их состояние и целостность коннекторов.
• При необходимости, провода можно обмотать изоляционной лентой или установить специальные защитные колпачки.
• После подключения проводов необходимо проверить работоспособность датчика распредвала.

Шаг 5: Проверка работоспособности датчика распредвала

1. Проверка показаний датчика

Для проверки работоспособности датчика распредвала необходимо выполнить следующую последовательность действий:

• Снять клемму отрицательного клемму аккумулятора
• Отсоединить разъем датчика распредвала
• Проверить показания датчика мультиметром или осциллографом
• Для этого необходимо присоединить контакты мультиметра к обоим контактам датчика распредвала и проверить показания при вращении коленчатого вала двигателя вручную

2. Проверка работы двигателя

После установки датчика распредвала необходимо проверить работоспособность двигателя. Для этого необходимо:

1. Установить клемму отрицательного клемму аккумулятора
2. Завести двигатель и проверить его работу на холостом ходу и при движении
3. В случае наличия неполадок связанных с работой датчика распредвала, необходимо выполнить дополнительную диагностику и решить проблему

Важно: Проверка работоспособности датчика распредвала после установки необходима для правильного функционирования двигателя и избежания возможных неполадок в работе машины в будущем. Если вы не имеете достаточного опыта в ремонте автомобилей и диагностике, лучше провести эту процедуру с помощью квалифицированных специалистов

Видео:

КАК БЫСТРО и ПРОСТО проверить любой ДАТЧИК АВТОМОБИЛЯ или РАБОЧИЙ СВОИМИ РУКАМИ

КАК БЫСТРО и ПРОСТО проверить любой ДАТЧИК АВТОМОБИЛЯ или РАБОЧИЙ СВОИМИ РУКАМИ by GARAGE 24 3 years ago 4 minutes, 51 seconds 939,133 views

Диагностика состояния прокладки на Шевроле Лачетти

Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.

Течь масла возникает в результате потери эластичности прокладки клапанной крышки.

При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.

Огромное множество артикулов

Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.

Прокладка клапанной крышки GM 96 353 002.

Chevrolet Lacetti Руководство по ремонту PDF

Chevrolet Lacetti — переднеприводный среднеразмерный автомобиль (класс «С» по европейской классификации), созданный южнокорейским автопроизводителем GM Daewoo. Заводской порядковый номер J200. Он выпускается в виде 4-дверного седана, 5-дверного хэтчбека и 5-дверного универсала.

Модель пришла на смену Daewoo Nubira . Седан и универсальный дизайн разработан в итальянском ателье Pininfarina, хэтчбек. Дизайн был создан итальянской студией Giorgetto Giudjaro.Автомобиль представлен летом 2003 года, выпущен в 2004 году.

В 2009 году Chevrolet Lacetti и Chevrolet Cobalt заменили Chevrolet Cruze на новую модель GM для всех рынков Chevrolet Cruze.

Кроме того, двигатель Chevrolet Cruze объемом 1,6 л после соответствующей модернизации был позаимствован у Chevrolet Lacetti SE. А вот еще 1,6-литровый мотор Chevrolet Cruze был взят из Opel Astra и не имеет ничего общего с аналогом двигателя 1.8 литров от Chevrolet Lacetti SX или CDX.

С 2013 года на рынке предлагается седан Daewoo Gentra на базе 1,5-литрового бензинового двигателя Chevrolet Lacetti мощностью 107 л.с.

Для чего нужен датчик положения распредвала и принцип его работы

Замена датчика распредвала Лачетти 1. Снимаем декоративную накладку двигателя Коды ошибок Лачетти 2.

Отсоединяем от датчика положения распределительного вала двигателя Лачетти колодку жгута проводов. Датчик положения распределительного вала Лачетти 3. Снимаем корпус воздушного фильтра и верхнюю переднюю крышку ремня привода ГРМ сложного там ничего нет.

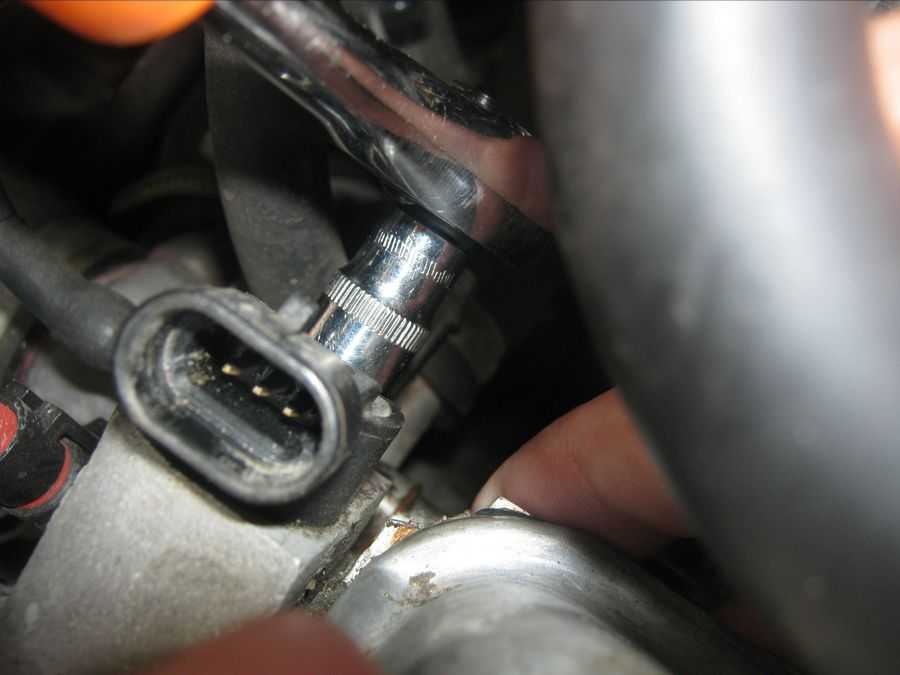

Перед Вами окажутся между шкивами две головки болтов. Это и есть крепление самого датчика распредвала.

Замена датчика распредвала Лачетти

Два болта, которыми крепится датчик распределительного вала Лачетти 4. Все это может мешать хорошему контакту для передачи электричества. Затем проверьте наличие повреждений проводов: Кроме того убедитесь, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

Также перед тестированием вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Датчик положения распредвала — замена

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то вы можете, отсоединив разъем с датчика, прикрепить к нему медную проволоку, вставив ее в каждый разъем датчика.

Затем подключите разъем обратно к датчику, соблюдая осторожность, чтобы не замкнуть провода во время тестирования

Если вы используйте этот метод, заизолируйте провода изолентой. Тестирование двухпроводного датчика распредвала — Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на машину магнитный тип датчика СМР.

В этом случае установите на мультиметре «переменное напряжение». Возьмите один контакт мультиметра и прислоните его к «земле» любой металлической части на двигателе. Другой контакт мультиметра вы должны прислонить к каждому проводу, которые вы подсоединили к разъему датчика распредвала.

КЛУБ CHEVROLET LACETTI/CRUZE

Если ни на одном проводе нет электрического тока, то датчик полностью неисправен. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта. Отдельно проводим работы по восстановлению кузова, удалению ржавчины, участков коррозии.

Подготавливаем автомобиль к покраске, грунтуем, шпаклюем, наносим лак на поверхность. Качество и оперативность гарантируем благодаря наличию квалифицированных работников с опытом работы по профилю от одного года.

Оснастка автомастерской современным оборудованием позволяем максимально качественно и полно проводить диагностику разным классам автомобилей, в том числе и Шевроле Лачетти.

Гибкая ценовая политика и индивидуальный подход в работе с клиентами позволяют расширить круг постоянных заказчиков. Профессионализм мастеров помогает решать самые нестандартные заказы. Причины и признаки поломки датчика распредвала на Шевроле Лачетти Характерные признаки: Вышеуказанные признаки проявляются, как единично, так и в совокупности с иными неисправностями.

Учитывая всю сложность конструкции механизма ГРМ, настоятельно рекомендовано проводить обслуживание только в СТО при выявлении первых признаков неисправности. Самоуправство без надлежащего опыта приводит к нежелательным последствиям, капитальному ремонту, когда требуется полная замена датчика распредвала Лачетти Диагностика и замена датчика распредвала на Шевроле Лачетти Диагностика проходит в два этапа: После считывания показаний блока управления, мастер анализирует полученные данные, разрабатывает последующие шаги профилактики и ремонта.

В моторном отсеке проверяется электрическая цепь на наличие повреждённых участков проводки. Для этих целей используют мультиметр. При выявлении неисправности проводка подлежит замене.

Если с электрикой всё в порядке, а поломка присутствует, необходима замена датчика распредвала на Шевроле Лачетти, вероятнее всего он неисправен.

Виды

Виды датчиков положения коленвала

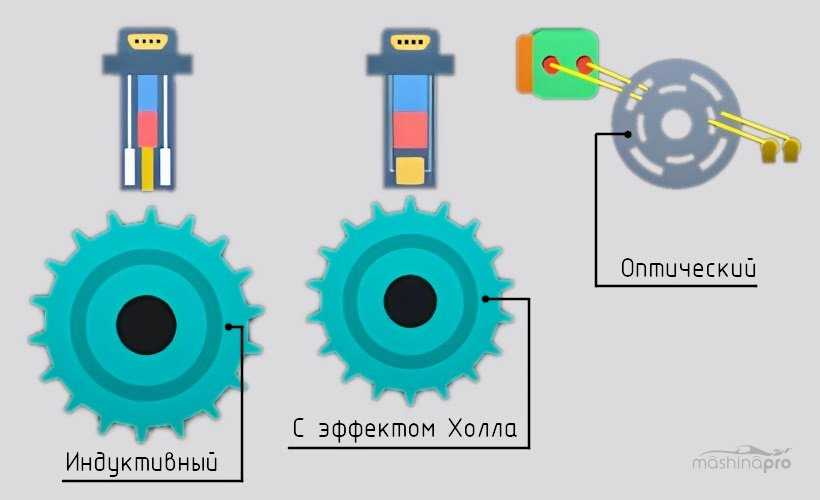

Виды ДПРВ

В основе работы
контроллера фаз лежат разные физические принципы. Универсального варианта не
существует. Есть три вида приборов:

1. Датчик
   Холла.
2. Оптический.
3. Индуктивный.

Второй вариант
встречается крайне редко. Функция детектора проявляется за счет световых лучей.
Они то попадают в прорезь на маховике распределительного вала, то «упираются» в
металл. По динамике колебаний блок управления определяет смену фаз.

Работа третьего
устройства основана на появлении электродвижущей силы в магнитном поле прибора
при прохождении возле его торца контрольной точки. Подключение таких элементов
чаще всего выполняется двухконтактной колодкой.

Датчик Холла
работает по другому принципу: при вращательном движении вала стальные зубья
проходят через специальные прорези в устройстве. В итоге прибор подает сигнал
контроллеру. Устройство трехпроводное.

Когда прибор
перестает отправлять сведения контролеру, на панели приборов обычно загорается
лампа Check Engine. Нужно провести диагностику, чтобы узнать код ошибки.

Замена распредвала

Снятие

Несмотря на то, что данная операция очень ответственная, на Лачетти, сделать её сравнительно несложно. Для этого нужно проделать следующие операции:

• Снять пластиковую декоративную плиту двигателя;
• Отвинтить болты клапанных крышек и снять крышки;
• Сделать пометки мелом на шкивах зубчатого ремня, для его установки во время сборки;
• Снять ремень. Если есть необходимость, то лучше его поменять на новый;
• Открутить крышки подшипников;
• Перед снятием вала было бы полезно сделать фото его положения, что бы новый установить так же;
• Снять крыльчатки с распределительного вала;
• Снимаем вал;
• Со снятого вала снимаем сальник распредвала. При замене распредвала сальник то же лучше установить новый.

Установка

Понятно, что операции нужно делать в обратном порядке, но есть некоторые нюансы, на которые стоит обратить внимание:

• Перед установкой нужно тщательно протереть постели чистой тряпкой, после чего их обильно смазать чистым моторным маслом.
• Одеваем сальник на распредвал. При этом посадочные места сальника нужно смазать тонким слоем герметики;
• Затягиваем головки распределительного вала динамометрическим ключом с силой до 16 Н•м
• Устанавливаем шестерню распредвала Лачетти. При этом винты крыльчаток распредвала затягиваем с силой 67,5 Н•м;
• Выставляем распредвалы по ранее сделанным мелом меткам;
• Надеваем зубчатый ремень;
• Кладём прокладки и затягиваем крышки клапанных коробок;
• Проводим пробный пуск двигателя;
• Если всё в порядке устанавливаем декоративную пластиковую плиту двигателя.

Ремонт Датчика Распредвала

25.11.2020 . . Ну как вы помните из прошлых видео, я поэтапно искал причину возникновения Ошибки P0342 — это слабый сигнал датчика распредвала. По ходу поисков стало понятно, что датчик — то работает, то не работает. Значит он живой и в нём ничего не сгорело. Похоже, что просто где-то пропадает контакт и потом так же восстанавливается. Но после того, как я проверил всю проводку от ЭБУ до самого датчика и понял, что по питанию и выходному сигналу там всё в порядке, оставалось только одно — это плохой контакт внутри корпуса самого датчика. Датчик, конечно, я уже заменил на новый — оригинал, а старый попробую реанимировать. Для начала тестером попробую его прозвонить и убедиться, что плохой контакт действительно находится внутри самого датчика распредвала. На всякий случай прозванивать буду стрелочным прибором Ц20, у него напряжение питания от батарейки 1,5 В и в другом диапазоне от квадратной батарейки 4,5 Вольта. А то один знакомый прозванивал цифровым мультиметром датчик абсолютного давления, на него идёт питание всего 5 Вольт, а в цифровых мультиметрах обычно стоит крона на 9 В или круглая батарейка на 12 Вольт. И после этой процедуры ему пришлось покупать новый датчик.

В общем датчик распредвала звонится только в двух направлениях — это если общий провод тестера подсоединить к минусовому (среднему) контакту, а второй провод на ножку питания 12 В, то будет где-то 4,5 КОм. А если подсоединиться в выходному сигнальному контакту датчика — то будет где-то 1,6 КОм. Вот тут как раз между минусовым и сигнальным выводами (папами) пропадал контакт при перегибе датчика. И если добраться до этих контактов, то их, наверняка, можно пропаять. Перед тем как курочить датчик, я естественно заглянул в Яндекс Картинки, наверняка уже его разбирали и выложили фото. Там и посмотрел где находятся внутренние контакты, и чтобы до них добраться, нужно делать пропилы в том месте, где залита схема.

Пилить оказалось не просто — схема залита материалом, похожим на стекло. Четыре пилки от ручного лобзика сели через 5 минут. Нашёл в доме дореволюционное полотно по металлу, им и сделал пропил. Засунул в прорезь заточку типа стамески, нажал в бок, стеклянная заливка хруснула и вывалилась, оголив контакты датчика распредвала.

Решил перед пайкой ещё раз прозвонить, но контакт сам по себе восстановился. И как я только не гнул датчик — контакт не пропадал. В общем пропаял эти три точки соединения и это место решил залить термостойким герметиком. Проверять исправность датчика на машине буду весной, когда на улице потеплеет. Но надеюсь, что должно быть всё нормально. А в каком положении лучше ставить датчик распредвала — поговорим в следующем видео. Расскажу о своих догадках — почему одни датчики лучше работают со смещением вправо, а другие любят вертикальное заводское — это до конца влево. Хотел всё сделать в одном видео, но получается длинновато. Не у всех хватает терпения смотреть видео более 10 — 15 минут — Как Ставить Датчик Распредвала

(кликните по картинке, чтобы узнать). . Если захотите быстрее начать зарабатывать и купить ПОЛНЫЙ КУРС — вот промокод tuzir16B61AA4 для скидки на 5 000 рублей. . . . Можно зарабатывать и прямо сейчас на ПАРТНЁРСКОЙ ПРОГРАММЕ.

Возможные проблемы и неисправности при установке датчика распредвала

Установка датчика распредвала является важным этапом обслуживания автомобиля. Однако, на этом этапе могут возникнуть различные проблемы и неисправности, которые могут повлиять на правильную работу двигателя и функционирование автомобиля в целом. Ниже описаны несколько возможных проблем, с которыми можно столкнуться при установке датчика распредвала.

Неправильная установка: Одной из основных проблем, которые могут возникнуть при установке датчика распредвала, является неправильная его установка. Если датчик установлен неправильно, то это может привести к ошибкам в работе двигателя

Поэтому очень важно установить датчик в соответствии с рекомендациями производителя автомобиля или с применением специального инструмента.
Повреждение проводки: Другой нередкой проблемой при установке датчика распредвала является повреждение проводки. Во время работы с датчиком возможно случайное повреждение проводов, что может привести к нарушению сигнала и неправильной работе двигателя

Поэтому необходимо быть особенно внимательным при установке и избегать повреждений проводки.
Неисправность самого датчика: Возможна ситуация, когда сам датчик распредвала может быть неисправен. Это может произойти из-за износа или деформации, а также из-за неправильного хранения или транспортировки датчика. Если датчик неисправен, то необходимо его заменить на новый.
Проблемы с сопротивлением: Еще одной причиной неисправной работы датчика распредвала может быть нестабильное или неправильное сопротивление. Это может произойти из-за окисления контактов или иных причин. Если сопротивление не соответствует рекомендуемым значениям, то необходимо проверить контакты и при необходимости произвести очистку или замену соединений.
Проблемы с электрическим питанием: Неисправности в работе датчика распредвала могут быть также связаны с проблемами в электрическом питании. Низкое напряжение или проблемы с проводкой могут привести к неполадкам в работе датчика. Поэтому необходимо проверить электрическое питание и убедиться в его правильности и стабильности.

В случае возникновения любой из перечисленных проблем, рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Установка и правильная работа датчика распредвала являются важными факторами для нормального функционирования автомобиля, поэтому необходимо обеспечить их исправность и надежность.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Какие датчики температуры установлены на Peugeot 308

Контролеров по температуре автомобиль Peugeot 308 насчитывает не так уж много.

Датчик температуры охлаждающей жидкости.

Устанавливается в транспортных средствах для определения температурного диапазона работы двигателя и предоставления информации на контрольную панель в салон автомобиля. Регулятор контактирует с электронным блоком управления (ЭБУ), таким образом, позволяя осуществлять регулировку состава топливной смеси. Найти его можно на термостате, если смотреть со стороны салона авто.

А вот и место его установки.

Зачастую данное устройство выходит из строя из-за своих внутренних неисправностей, передавая водителю неверную информацию. Иногда причиной может послужить обильное выделение антифриза в системе, который попадая на разъемы, движется дальше – к блоку управления силовым агрегатом. Это хорошо, если в результате обходятся простой заменой устройства, но бывают и более серьезные случаи, когда из-за некачественного уплотнительного кольца оборудования приходится полностью менять «мозги» и весь жгут проводов под капотом автомобиля.

Некорректная работа устройства влечет за собой:

• машина заводится не с первого раза и работает с перебоями;
• начинаются проблемы при работе авто на холостом ходу.

Носит информативный характер и указывает температуру окружающей среды вне машины. В конструкциях различных автомобилей этот датчик может встречаться в любом месте, например, для Пежо 308 таким местом является боковое зеркало.

Датчик температуры всасывающего воздуха (ДТВВ).

Автомобиль использует несколько систем, которые отвечают за контроль работы мотора. Одной из таких является ДТВВ, нарушения в работе которого могут привести к неприятным последствиям с производительностью двигателя.

Устройство выполняет контроль за температурой воздуха, поступающего к агрегату. Функцией датчика является изменение соотношения топлива и воздуха для создания горючей смеси. При неправильной работе контролера могут возникнуть следующие проблемы с автомобилем:

• повышение оборотов силового агрегата при холостом ходе;
• завышение расхода горючего сверх нормы.

При этом возникает ошибка Р0098 на панели управления, сигнализирующий о неполадках в подаче воздуха. Причиной появления сигнала может быть засорение датчика или его контактов.

Наименование датчиков	Производитель	Артикул	Цена, руб.
ДТОЖ	BOSCH DELPHI FACET	0 986 280 404 TS10277 7.3328	1250 570 890
Датчик температуры наружного воздуха	Peugeot/Citroen Peugeot/Citroen	6445F9 6445F9	1810 1790
ДТВВ	Vernet Citroen/Peugeot	AS0014 96646125	1000 450

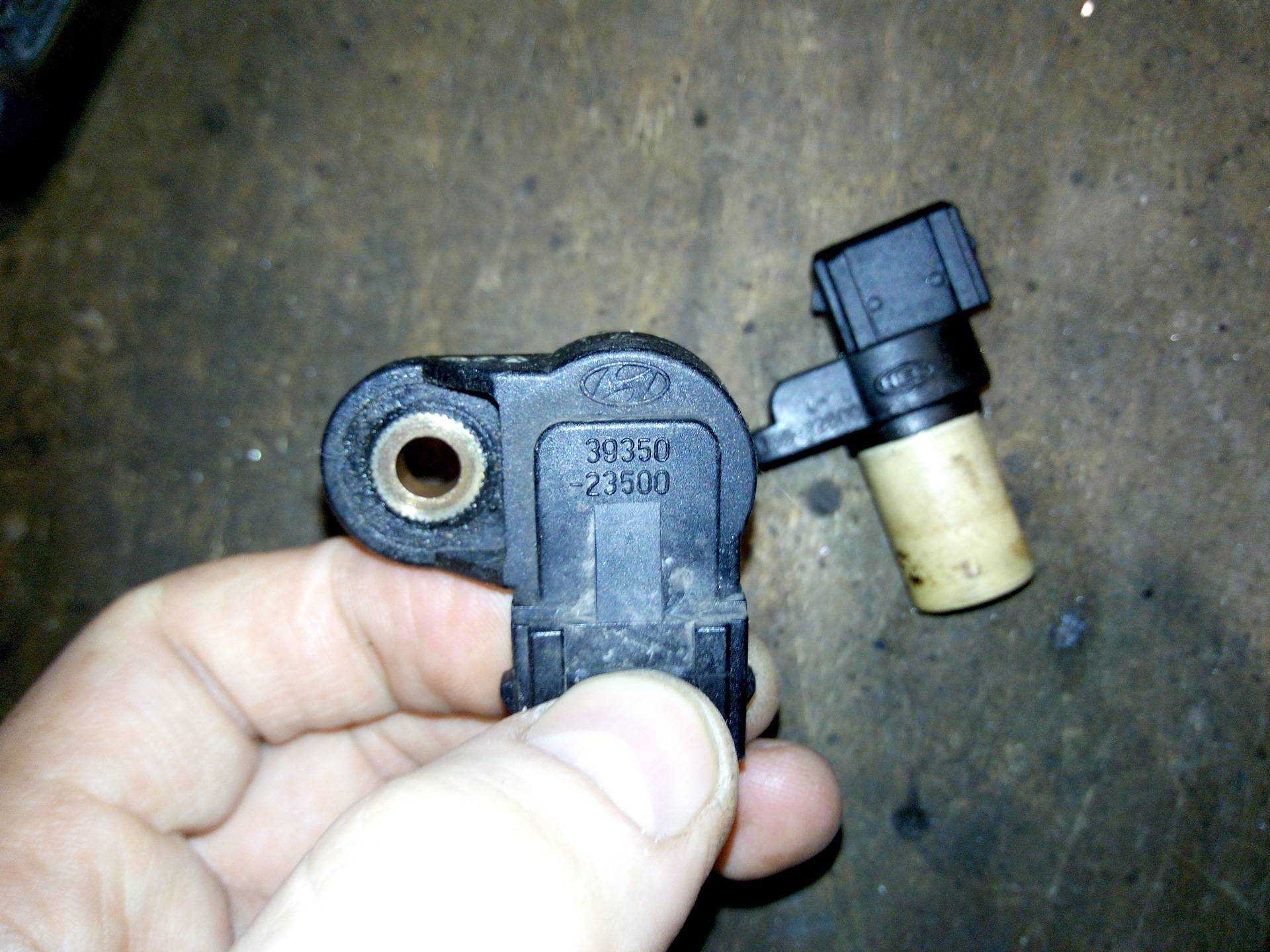

Устройство ДПРВ

Устройство датчика распредвала
Из чего состоит ДПРВ

Прибор вместе с датчиком коленвала контролирует
синхронизацию валов. От этого зависит динамика поступления топливной смеси на
такте впуска. Контроль синхронизации помогает выяснить, правильно ли
установлена цепь или ремень ГРМ

Еще это важно для системы чередования фаз
газораспределения. Состоит
устройство из следующих компонентов:

• магнита
  и его держателя;
• конденсаторов;
• электронной
  схемы;
• эластичной
  печатной платы;
• сенсора положения коленвала;
• разъема.

На приводной
шестерне распределительного вала есть контрольные точки. При его вращении металлические
штыри изменяют магнитное поле в находящемся рядом ДПРВ. Когда они проходят
возле прибора, генерируется сигнал, который поступает в блок управления.

На частоту
импульсов влияет темп вращения вала, исходя из этого ЭБУ корректирует работу
мотора. Контроллер после получения сведений от прибора устанавливает позицию
поршня 1-го цилиндра в верхней мертвой точке (ВМТ). Происходит своевременное
впрыскивание топлива и последующее зажигание смеси.
