Как настроить спидометр на ваз 2107

Как снять торпеду на ВАЗ-2107 (инжектор, карбюратор) своими руками

Ищете ответ на вопрос: как снять торпеду на автомобиле ВАЗ-2107? На первый взгляд процедура ее демонтажа выглядит достаточно простой. Однако для того, чтобы исключить случайное повреждение отдельных компонентов панели и ее поломку, придется проделать целый ряд довольно сложных манипуляций. В нашей статье вы найдете пошаговую инструкцию, которая существенно облегчит вам задачу.

Зачем нужно снимать торпеду на ВАЗ-2107

С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:

• намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
• осуществляют ремонт одного из приборов, вышедшего из строя;
• собираются заменять трос спидометра, который пришел в негодность;
• восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.

В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.

Если же ваша главная цель – ремонт, то просто заменяете сломанную деталь и устанавливаете изделие на место.

Как демонтировать панель приборов: пошаговая инструкция

В первую очередь необходимо открыть капот автомобиля и снять с аккумулятора минусовую клемму, чтобы обесточить нашу приборную панель. После этого работы выполняются в следующей последовательности:

вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку; отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто; предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов; отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью; извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети; выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды

После этого можно свободно снять ее, не опасаясь повредить провода; снимаем кожух рулевой колонки; извлекаем накладку системы отопления вместе с дефлекторами воздуховодов; демонтируем блок управления отопителя; откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.

После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек. Сборка торпеды осуществляется в обратном порядке и может быть выполнена даже без наличия опыта. Самое главное – производить все работы максимально аккуратно и не пропускать какие-либо описанные выше шаги.

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:

демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия; на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки

Они позволят избежать путаницы в процессе монтажа; извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.

Для снятия торпеды лучше использовать специальные инструменты, поэтому мы рекомендуем заранее подготовить обычную и крестовую отвертки средних размеров, плоскогубцы и набор рожковых ключей. Это поможет демонтировать все необходимые детали, а также отвинтить гайки и болты, удерживаются приборную панель. Чтобы не ошибиться в процессе выполнения работ, предлагаем посмотреть видео, в котором подробно описывается каждый этап снятия торпеды.

https://youtube.com/watch?v=6FXXGzNZlJI

Замена датчика скорости lada 21074 (ваз 21074)

Легковой автомобиль ВАЗ-2107 перестали выпускать в 2012 году, но до сих пор ещё можно встретить в эксплуатации «семёрки» не только с инжекторным, но ещё и с карбюраторным двигателем. Основным отличием в устройстве спидометров на этих ВАЗ-2107 было то, что у карбюраторных «семёрок» он имел механический привод, а на инжекторных — спидометр был электронный.

Спидометр с механическим приводом получал крутящий момент с вторичного вала коробки перемены передач при помощи червячного редуктора и гибкого троса. Наиболее часто встречающимися неисправностями в этом устройстве, были обрыв троса или срезание граней на его концах. Для того чтобы убедится в этом, нужно было отсоединить гибкий трос от спидометра, а при помощи домкрата, вывесить одно из задних колёс автомобиля. Затем попросить кого-нибудь посмотреть на кончик гибкого троса, а самому покрутить вывешенное колесо. Если гибкий вал вращаться не будет, то Ваше предположение было верным и его придётся заменить. Ну, а если трос вращается, то неисправным будет сам спидометр.

Спидометры «семёрок» с электронным приводом, также на вторичном валу коробки перемены передач имеют червячный редуктор, который приводит во вращение вал датчика скорости, в задачу которого входит превращение частоты вращения в электрические импульсы. Эти импульсы, через электронный блок управления (ЭБУ), поступают к шаговому электродвигателю спидометра, который начинает показывать скорость автомобиля.

Если спидометр перестал работать, то выяснения места неисправности необходимо провести тест комбинации приборов. Для этого, при выключенном зажигании, нужно нажать на кнопку сброса суточных показаний, а затем включить зажигание. В этом случае все стрелки приборов должны начать движение от начала и до конца шкалы. Так должно повториться трижды, при условии, что сами приборы исправны.

Если спидометр этот тест выполнять откажется, значит, его придётся заменить, так как он неисправен. А если, спидометр этот тест полностью выполняет, то наиболее вероятной неисправностью будет выход из строя датчика скорости. Для того, чтобы проверить это предположение, датчик скорости, находящийся на корпусе коробки передач, придётся заменить на такой же, но новый.

Если после замены датчика скорости спидометр заработает, значит, Ваше предположение было верным, а если спидометр работать не будет, то придётся проверять состояние штекерных разъёмов в электрической цепи от датчика скорости до комбинации приборов.

На более современных версиях семерок с инжекторной системой впрыска и бортовым компьютером, кроме стандартного механизма опеределения скорости движения автомобиля, то есть спидометра, устанавливается дополнительный датчик скорости. Датчик скорости ваз 2107 установлен так же на коробке переключения передач и является промежуточным звеном между гибким валом спидометра и червячной шестерней привода вала спидометра. Единственный способ проверить датчик на работоспособность — заменить его другим рабочим или же проверить скорость движения автомобиля сравнив ее с параллельно идущим авто.

Для замены датчика, семерку необходимо загнать на смотровую яму или эстакаду, так же потребуется стандартный набор инструментов и собстенно новый датчик. При наличие всего необходимого можно приступать к работам, для этого:

1. Загнав автомобиль на яму, очистите поверхность привода спидометра от грязи и открутите гайку держатель гибкого вала от датчика скорости.
2. Отсоедините пакетник с питающими проводами от датчика, разжав удерживающие его на корпусе коробки передач .
3. Гаечным ключом на двадцать два отворачиваем датчик и снимаем его с автомобиля.

На этом ремонтные работы по снятию датчика скорости ваз 2107 завершены. Замените его на новый и установите на автомобиль в порядке обратном снятию.

Нет комментариев

avtozam.ru

Спидометр на ВАЗ 2110: диагностика и замена

1. Виды поломок
2. Нюансы замены
3. Замена датчика скорости

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Упавшая стрелка

Сегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Механический спидометр на ВАЗ 2106

Механические приборы считаются максимально простыми, так как суть их работы заключается в связи между элементами автомобиля. Так, механический прибор на ВАЗ 2106 работает по принципу связи стрелки спидометра с выходным валом редуктора. Редуктор же сам получает приводную силу от вращения колёсной пары. Таким образом, стрелка получает энергию от колеса автомобиля и отражает на шкале приборов соответствующее значение.

В полости МКПП «шестёрки» есть выходной валик, на котором надета шестерёнка. Шестерня во время движения вращается на этом валике и задевает тросик прибора. Трос же представляет собой прочнейший кабель, завёрнутый в защиту. Один конец тросика вмонтирован в отверстие этой шестерёнки, а другой подсоединён к прибору учёта скорости.

Неисправности

Механический спидометр тем и хорош, что легко выявить неполадки в его работе и диагностировать неисправность. Условно все возможные неисправности можно разделить на два типа:

• спидометр не показывает реальную скорость движения автомобиля;
• приводная часть прибора издаёт сильный шум.

К причинам появления данных неисправностей относятся:

1. Общая неисправность самого спидометра — в этом случае без замены прибора не обойтись.
2. Ослабление гаек наконечника гибкого вала. В процессе езды по неровным дорогам гайки могут выкручиваться — достаточно просто закрутить их до упора, чтобы спидометр начал показывать корректные данные.
3. Обрыв гибкого валика в КПП. Потребуется замена этой детали.
4. Повреждения тросика. Восстановить его целостность невозможно, придётся менять.

Если посмотреть на статистику поломок механического спидометра ВАЗ 2106, то можно сделать вывод: большее количество неисправностей связывается с тросиком и может быть устранено только его заменой.

Ремонтные работы

Для того, чтобы возобновить работоспособность механического спидометра, потребуются:

• отвёртка с плоским тонким лезвием;
• пассатижи;
• гаечные ключи;
• проволока из стали с характеристиками диаметра до 0.5 мм и длиной до 2 метров.
• новый тросик привода.

Так как приводная часть КПП ВАЗ 2106 монтируется в нижней части автомобиля, для ремонта придётся воспользоваться ямой или эстакадой.

Порядок работ следующий:

1. Надёжно зафиксировать автомобиль в таком положении, чтобы было удобно под него подлезть.
2. Обязательно отсоединить провод с отрицательной клеммы аккумулятора.
3. Снять панель приборов в салоне, подцепив край пластика отвёрткой и нажав на фиксаторы.
4. Вывернуть гайку, которая фиксирует трос к устройству спидометра.
5. Привязать к гайке новую проволоку.
6. Отвернуть гайку, которая держит трос в корпусе коробки переключения передач.
7. Отстыковать тросик от коробки.
8. Потянуть трос на себя, вытащить его из автомобиля таким образом, чтобы направляющая проволока, привязанная к гайке, заменила трос.
9. Перед тем, как ставить новый тросик, необходимо его смазать «ШРУСом» или «Литолом».
10. Новый трос протащить по проволоке, после чего проволоку снять.
11. Все дальнейшие действия по фиксации троса произвести в обратной последовательности.

Таким образом, замена троса может занять до получаса времени. Во всех остальных случаях целесообразно сразу же заменить и сам прибор спидометра — допускается установка только механического устройства для корректности работы.

Как снять панель приборов на ВАЗ 2107, видео по снятию приборного щитка

Производство модели 2107 АвтоВАЗ освоил ещё во времена Советского Союза — в 1982 году. Почти 40 лет этот автомобиль сходил с заводского конвейера. В отличие от более поздних машин, «Классика» или просто «Семёрка», имеет одну отличительную черту: отсутствие электроники позволяет ремонтировать и даже снимать приборную панель с помощью обычных отвёрток. Поэтому снять приборы с ВАЗ 2107 самостоятельно может практически каждый автолюбитель, имеющий минимальные познания в механике и электрике.

Возможные причины демонтажа щитка

В каких случаях в автомобиле ВАЗ 2107 необходимо снимать приборную панель? Причин для этого может быть несколько:

• тюнинг панели;
• замена перегоревших лампочек;
• ремонт отдельных приборов, вышедших из строя.

ВАЗ 2107 — легендарная машина, самостоятельным ремонтом которой занимались сотни тысяч автолюбителей

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

1. Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок.

   Поддев отверткой, снимают пластинку справа от печки

2. Под пластинкой виден винт. Выкручивают его отвёрткой.

   Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой

3. С рычажков управления печкой аккуратно снимают пластиковые рукоятки.

   Нижняя ручка управления печкой уже снята

4. Теперь отгибают правый край панели на себя.

   Правый край панели отклоняют вправо и на себя

5. Отсоединяют контакты от кнопки выключателя печки, пометив их.

   Для снятия панели отсоединяют контакты от кнопки выключателя печки

6. Теперь можно отогнуть панель больше и снять датчик спидометра — серый толстый шланг. Отворачивают гайку на нём и отводят шланг в сторону.

   Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается

7. Сняв гайку и шайбу с ручки сброса суточного пробега, проталкивают ручку внутрь. Расположена она чуть ниже панели, справа от кнопки аварийной сигнализации (см. фото в п. 4).

   Отвинчивают гайку с ручки сброса суточного пробега

8. Теперь по очереди отсоединяют большие белые штекеры, предварительно пометив их.

   По опыту автомехаников, помечать штекеры особой необходимости нет, воткнуть их обратно неправильнопрактически невозможно.

   Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

9. На этом этапе отсоединяют воздуховод — белый толстый провод в правом углу панели, им в новых машинах подсоединяется эконометр на панели (на фото он выглядывает выше серого провода).

   Белый провод эконометра находится чуть дальше от противоположного края панели

10. Отсоединив все провода, снимают красный штекер. Он там один, гнездо под него имеет жёлтый цвет.

    Последний из трёх штекеров — красного цвета, его также снимают

11. На заключительном этапе сдвигают панель вправо, чтобы она вышла из защёлок, держащих левую часть.

    Снятая панель оказалась в руках — демонтаж проведён успешно

    Панель остаётся у вас в руках. На всю операцию обычно уходит четверть часа.

Сборка панели производится в обратной последовательности.

Видео: снятие и ремонт приборной панели на ВАЗ 2107

https://youtube.com/watch?v=pRaju5GhNkE

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

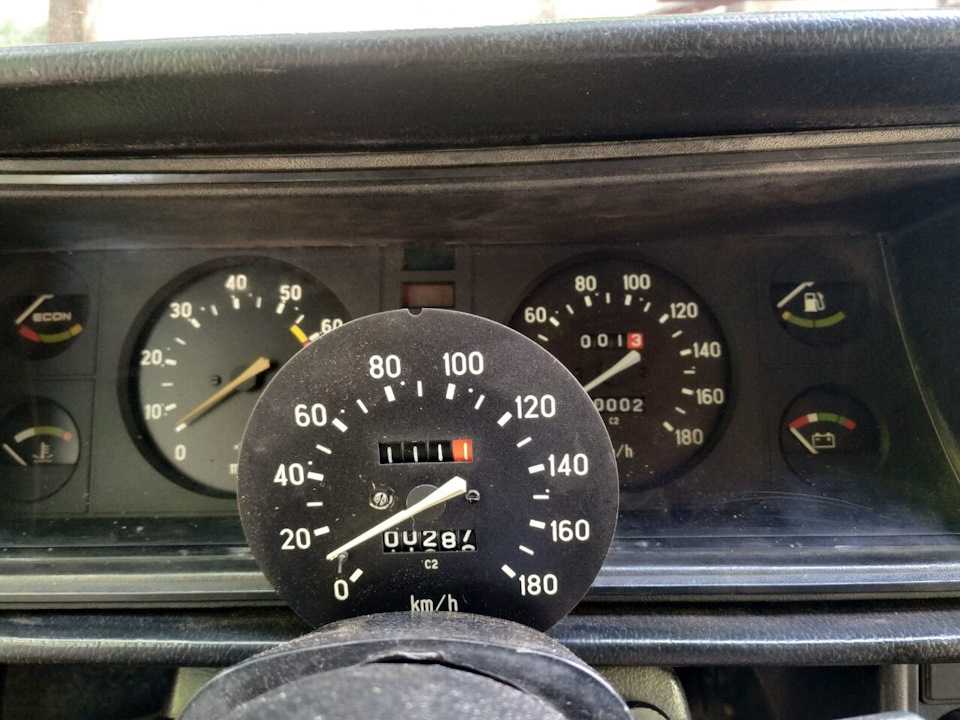

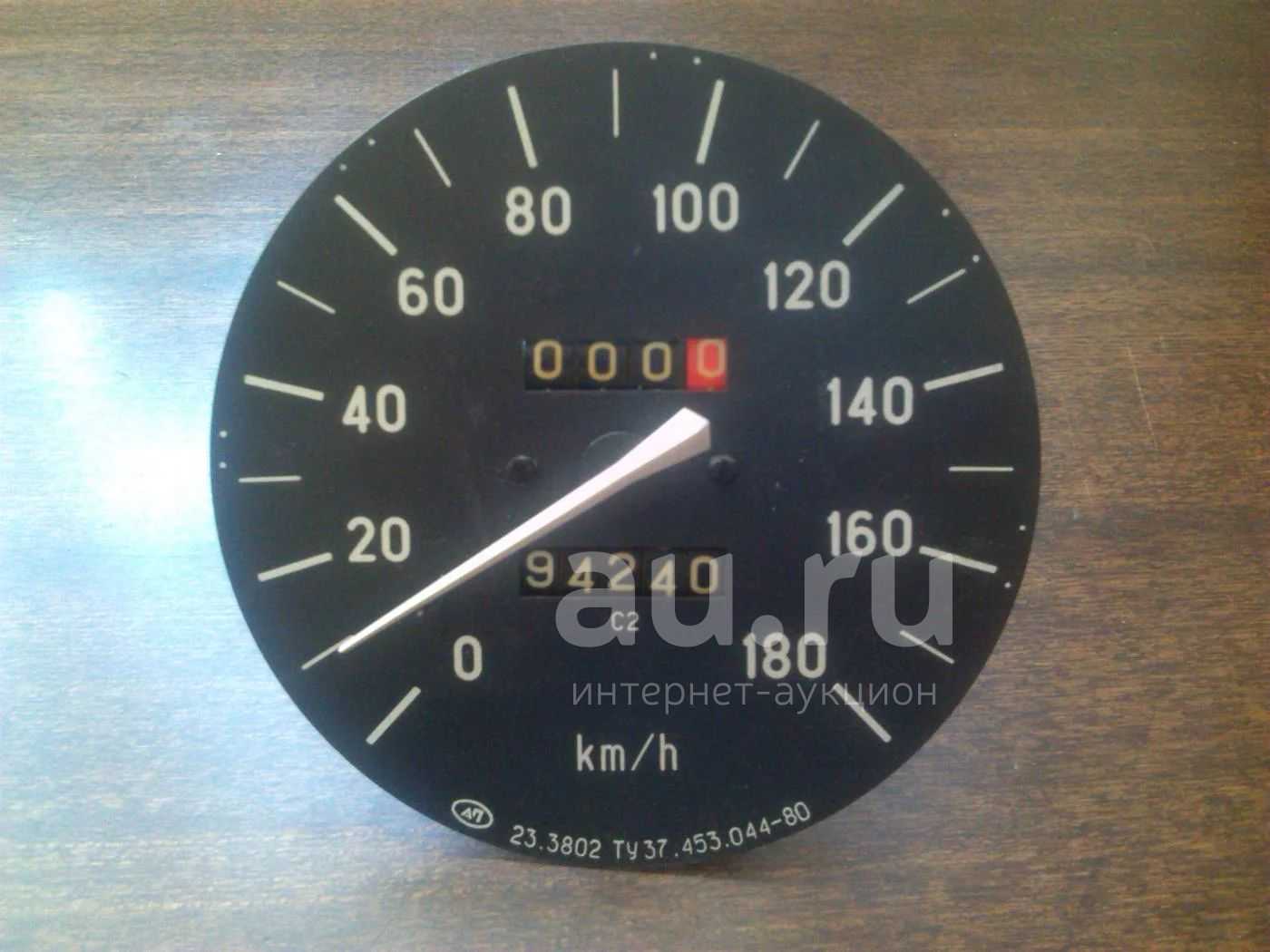

Установка нового спидометра ВАЗ 2107 инжектор

Замена спидометра на ВАЗ 2107 инжектор может понадобиться при его неисправности или желании обновить внешний вид салона автомобиля. Чтобы установить новый спидометр, следуйте следующим шагам:

Шаг 1:
Откройте капот автомобиля и отсоедините отрицательный клеммный кабель аккумулятора, чтобы избежать случайного замыкания или повреждения проводки.
Шаг 2:
Снимите панель приборов, чтобы получить доступ к спидометру. Возможно, потребуется удалить несколько винтов или защелок на панели.
Шаг 3:
Отсоедините электрические разъемы, связанные со спидометром, такие как разъемы подсветки, датчика скорости и других проводов, которые могут быть подключены к спидометру.
Шаг 4:
Отверните винты, которые удерживают спидометр на месте. Обычно используются 2-4 винта

Осторожно выньте старый спидометр из салона автомобиля.
Шаг 5:
Установите новый спидометр на место. Замените винты и затяните их, чтобы обеспечить надежное крепление спидометра.
Шаг 6:
Подсоедините электрические разъемы к новому спидометру, убедившись, что они правильно подключены и зафиксированы.
Шаг 7:
Установите панель приборов обратно на место

Закрепите ее с помощью винтов или защелок, которые были ранее удалены.
Шаг 8:
Подсоедините отрицательный клеммный кабель аккумулятора обратно.
Шаг 9:
Проверьте работу нового спидометра, заведите автомобиль и убедитесь, что он отображает скорость корректно.

Новый спидометр успешно установлен на ВАЗ 2107 инжектор. Теперь вы можете наслаждаться его работой и точным измерением скорости во время вождения.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является

? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107

) находится в том же корпусе, что и щеточный механизм.

Его основное назначение. стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток. относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Как проверить датчик скорости

Говорить о проверке ДС на автомобилях с карбюратором не приходится, т. к. на них применяется тросовая система передачи крутящего момента непосредственно спидометру, а датчика попросту нет. На автомобилях с инжектором установлен ДС, работа которого основана на использовании эффекта Холла. Располагается прибор на коробке передач возле выпускного коллектора. Такое «соседство» приводит к нагреву и перетиранию проводов, входящих в колодку.

Работоспособность датчика скорости можно проверить несколькими способами. Для этого измеряются выходные электрические характеристики с помощью портативного осциллографа или мультиметра. ДС можно демонтировать, а сердечник вращать шуруповертом против часовой стрелки. На экране осциллографа должен отобразиться сигнал прямоугольной формы со значением нижнего напряжения 1 В, а верхнего — не менее 5 В. При повороте колеса на 1 оборот на выходе появляется 6 импульсов.

В случае, когда сигнал есть, а спидометр не работает, возможной причиной является поломка привода датчика. Если грани вала «съедены», то предстоит полная замена устройства. Если при замере выходных характеристик сигнал не появился, то это указывает на неисправность моторчика датчика. Их измерение можно проводить и без демонтажа первичного прибора. Для этого необходимо поддомкратить переднее колесо и, вращая его, снять показания. Такие работы удобней проводить с помощником.

Если после замены датчика спидометр показывает скорость, не соответствующую режиму езды, то причина может крыться в поломке зубчатого колеса привода ДС. В этом случае проводят его замену вместе с шестерней

При покупке исправного привода необходимо обратить внимание на количество зубьев. Если их число не совпадает со штатной шестерней, то работы придется проводить снова

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

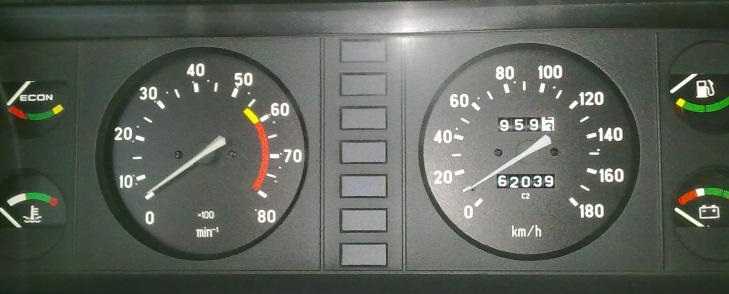

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Видео «Обзор приборной панели на микроконтроллере»

На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор — Вадим Корнелюк).

avtozam.com

Как заменить привод спидометра ВАЗ 2107, число зубьев

За все время мне только однажды пришлось поменять привод спидометра ВАЗ 2107. Не знаю по какой причине, но на ведущей шестерне привода спидометра откололся кусок (артикул 21060-1702158-00 / 21060170215800). И это привело к износу шестеренки привода спидометра.

Но по началу я просто подумал, что неисправен привод, пересчитал зубья (благо стачивалась только середка) их оказалось 13, как в принципе на всех машинах этой модели с пятиступкой, купил новый и поставил.

Каково же было удивление, когда через  пару километров спидометр снова отказал. Снова сняв привод и изловчившись, заглянул в отверстие коробки, при этом проворачивая вал. Оказалось вот такая неисправность.

Как поменять ведущую шестерню привода спидометра напишу в другой статье, а пока про замену привода.

Виды приводов

При покупке привода все-таки нужно быть внимательным. Целесообразно сперва снять привод и пересчитать зубья, так как их количество различается. Их несколько видов: на 9, на 12 и на 13 зубьев. Установка того или иного привода зависит от установленного заднего моста, так как они имеют разные передаточные числа. На 13 зубьев имеет синюю цветовую маркировку.

Если вы на все сто процентов уверены в неисправности именно привода, то тогда приобретайте. Но все-таки рекомендую сперва разобраться в причине, по которой спидометр не работает и только потом, делать покупку.

Замена привода спидометра семерки

Для ремонта нужно заехать на эстакаду или яму, без этого никак не обойтись. Также понадобятся ключи на 13 и 10 ну и конечно сам привод (артикул 2106-1702150-01).

1. чтобы деталь вынуть из коробки необходимо ее немного опустить, открутив гайку на 13 крепления коробки;
2. ключом на 10 откручиваем привод;
3. немного вытаскиваем его и проворачиваем, чтобы отключить разъем, и открутить датчик скорости.
4. Вытаскиваем деталь до конца.

Откручиваем крепление коробки

Откручиваем тросик спидометра

Откручиваем датчик скорости

Сборка проводится в обратном порядке.

Устанавливаем на место привод спидометра

https://youtube.com/watch?v=HOBX9NA2vwE

Примечание

Сейчас на рынке еще хватает подделок и что бы не купить некачественную деталь проверьте ее хоть немного. Для этого возьмитесь с одной стороны за шестеренку, а с другой за выход и попробуйте прокрутить его. Если зацепление проскакивает лучше воздержаться от такой покупки.
