Тестирование

Двигатель запустился с первого раза с новым КХХ и новым ДПДЗ. Обороты ХХ на холодную составляли 1500-1700, но по мере прогрева они не опускались. Во время езды обороты ХХ уже прогретого двигателя колебались от 1300 до 1500.

Пробовал обучать КХХ по методикам изложенным в интернете (скинуть клемму с аккумулятора, подождать сколько-то секунд, опять надеть, завести, заглушить, опять скинуть), но это не помогало, обороты ХХ опять возрастали до 1500.

Ну я уж и не знал, что делать, думал, что может собрал как-то не так. Где-то читал, что надо проехать на машине километров 50. Поехал кататься. Засек цифру на одометре.

Разгонялся, стоял в пробках, включал, выключал габариты и ближний свет (это все в один день происходило).

И вдруг в какой-то момент обороты ХХ с 1500 опустились до 800-900. На тот момент я проехал 40-50 километров. Мозги потихоньку подстраивались под новый клапан ХХ.

Ну и все, после этого прогревочные стали 1200, холостые 800-900, немного завышены, иногда опускаются до 750, вибрации пропали, при включении дополнительного электрооборудования обороты немного поднимаются. В общем проблема описанная в начале ушла.

И ещё один момент (предположение), что более тонкую регулировку оборотов ХХ можно выставить, поворачивая на небольшой угол шаговый двигатель, который вращает шторку клапана ХХ за счет овальных посадочных отверстий, но я не пробовал его крутить, пока все устраивает.

Тюнинг

На сегодняшний день существует несколько достаточно эффективных программ тюнинга 3s fe мотора, которые позволяют поднять мощность до 200 лошадиных сил и более.

Необходимо лишь помнить о том, что такое увеличение мощности силового агрегата должен выполнять исключительно специалист, что и позволит гарантировать сохранение эксплуатационного ресурса двигателя.

1. Самым простым способом увеличения мощности двигателя 3S FE является установка турбонаддува, который позволяет повысить мощность силового агрегата до 200 лошадиных сил. В данном случае необходимо также заменить коленвал, перенастроить инжекторную систему и установить новый топливный насос. Также проводится работа по перенастройке блока управления работой двигателя.
2. Относительно простой вариант тюнинга двигателя 3S – это установка новой выхлопной системы и замена части навесного оборудования. Подобная работа позволит автовладельцу получить дополнительно около 20-30 лошадиных сил. При этом отсутствует необходимость вскрывать мотор и проводить какие-либо сложные ремонтные работы.

Проблемы и надежность двигателя Toyota 2.0 (3S-FE)

Двигатели Toyota S-серии – это простые рядные «четверки» рабочим объемом от 1,8 до 2,2 литра, которые выпускались с 1980 до 2007 года. 27 лет! Производство большинства версий было свёрнуто к 2002 году, а после этого в производстве находилось только единичные турбированные и высокофорсированные 2-литровые модификации.

Двигатель 3S-FE, который мы будем разбирать, появился в 1986 году на Toyota Camry и дожил до первого поколения Avensis. У этого двигателя чугунный блок цилиндров, алюминиевая ГБЦ, в которой 16 клапанов без гидрокомпенсаторов в их приводе. В приводе ГРМ используется зубчатый ремень, который приводит только впускной распредвал, а выпускной приводится шестеренчатой передачей.

На нашем -канале вы можете посмотреть разборку 2-литрового двигателя 3S-FE, снятого с Toyota RAV4 2000 года выпуска.

Выбрать и купить двигатель для Тойота вы можете в нашем каталоге контрактных моторов.

Надежность двигателя Toyota 3S-FE

Двигатель 3S очень прост и надежен, но в эксплуатации шумноват и имеет небольшой масляный аппетит. Реально слабых мест у него нет. При нормальном обслуживании и своевременной заменой масла он легко пройдет более 500 000 км.

Однако ресурс двигателей 3S-FE, которые поступили в производство в августе 1996 года, хуже. Эти двигатели получили облегченные поршни и шатуны, а коленвал остался прежним, образца 1988 года. Подробнее об этом мы расскажем дальше.

Большой расход топлива

Большой расход топлива на двигателе 3S-FE чаще всего может быть связан с неисправностью лямбда-зонда. Реже – с неисправностью датчика впускаемого воздуха, он расположен в корпусе воздушного фильтра. Или же виновником может быть MAP-сенсор, т.е. датчик абсолютного давления.

Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Сдвоенные катушки зажигания

C августа 1996 года на двигателе 3S-FE была модернизирована система зажигания. Вместо трамблера были установлены две сдвоенные катушки зажигания, то есть, каждая катушка обслуживает две свечи. Таким образом, каждая свеча дает искру дважды в течение 4-х рабочих тактов. Следовательно, нагрузка на свечи и высоковольтные провода выше.

На практике, так оно и оказалось: по сравнению с системой с трамблёром катушечное зажигание на моторе 3S-FE потребовало вдвое больше внимания. Т.е., если прежде высоковольтные провода служили более 10 лет, то в паре с этим катушками их ресурс сократился до 5-6 лет. Да и сами катушки оказались не такими уж долговечными на фоне механического распределителя зажигания.

Выбрать и купить катушки зажигания для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Ремонт

В основном для ремонта требуется чистка всего механизма, потому что именно из-за большого количества скопления на стенках копоти обычно приводит к застреванию заслонки, являясь причиной поломки. При этом чистка должна проводится всех узлов как дроссельной заслонки, так и коллектора.

Перед началом проведения демонтажных работ по снятию дроссельной заслонки toyota corolla требуется, чтобы двигатель был холодным или остывшим. Это связано с нагревом самого корпуса заслонки, потому что он непосредственно контачит с впускным коллектором и в процессе работы интенсивно нагревается.

Часто задаваемые вопросы

1. Что такое адаптация дроссельной заслонки на Toyota 3SFE?

Адаптация дроссельной заслонки на Toyota 3SFE — это процедура, во время которой система управления двигателем настраивает работу дроссельной заслонки для обеспечения оптимальной эффективности и производительности двигателя

Это важно, чтобы убедиться, что дроссельная заслонка открывается и закрывается правильно, а также чтобы система управления была в курсе текущего положения заслонки

2. Как определить, когда необходимо провести адаптацию дроссельной заслонки на Toyota 3SFE?

Некоторые признаки возможной необходимости адаптации дроссельной заслонки на Toyota 3SFE включают неровную работу двигателя на холостом ходу, повышенный расход топлива, отсутствие отклика на педаль акселератора или замедленное ускорение. Если вы замечаете подобные проблемы, рекомендуется провести адаптацию дроссельной заслонки.

3. Как провести адаптацию дроссельной заслонки на Toyota 3SFE?

Для адаптации дроссельной заслонки на Toyota 3SFE необходимо выполнить следующие шаги:

1. Убедитесь, что двигатель остановлен и ключ зажигания выключен.
2. Найдите разъем дроссельной заслонки и отсоедините его.
3. Подключите диагностический сканер или специальное устройство для адаптации дроссельной заслонки к разъему.
4. Следуйте инструкциям устройства для адаптации и дождитесь завершения процесса.
5. После завершения адаптации, проверьте работу двигателя и убедитесь, что проблемы, связанные с дроссельной заслонкой, устранены.

Если вы не уверены в своих навыках, рекомендуется обратиться к опытному автомеханику.

Внешние проявления неполадок ДХХ и причины их возникновения

1. Нестабильность оборотов в холостом режиме. Заметно «троение» мотора;
2. Замедление вращения вала, стоит включить любое дополнительное оборудование (очиститель стекла, кондиционер);
3. В нормальном состоянии, в случае холодного запуска, двигатель начинает работать на частых оборотах, по мере прогревания, обороты сбавляются. Если такого эффекта не наблюдается, значит, ДХХ работает некорректно;
4. В момент смены скоростей, машина может полностью заглохнуть.

Как можно заметить, признаки эти схожи с симптомами неисправного датчика ПДЗ, однако из-за отсутствия функции самодиагностики, Check на табло не загорается, как в случае с ДПДЗ. Поэтому, выявлять неисправности нужно будет путем тестирования.

https://youtube.com/watch?v=tlogq5xBENU

Регулятор холостого хода – деталь довольно прочная. Срок службы рассчитан на 200000 пробега. Однако он подвергается большим нагрузкам, вследствие чего, часто выходит из строя. Причин этому может быть множество, но их можно объединить в несколько, часто встречающихся, групп:

• Загрязнение обходной магистрали;
• Размыкание электрической цепи, вследствие обрывов и перегораний обмотки и пинов;
• Износ и поломка иглы, а также, пружины;
• Заклинивание штока;
• Несоответствие модели ДХХ с версией бортового компьютера (прошивкой ЭБУ).

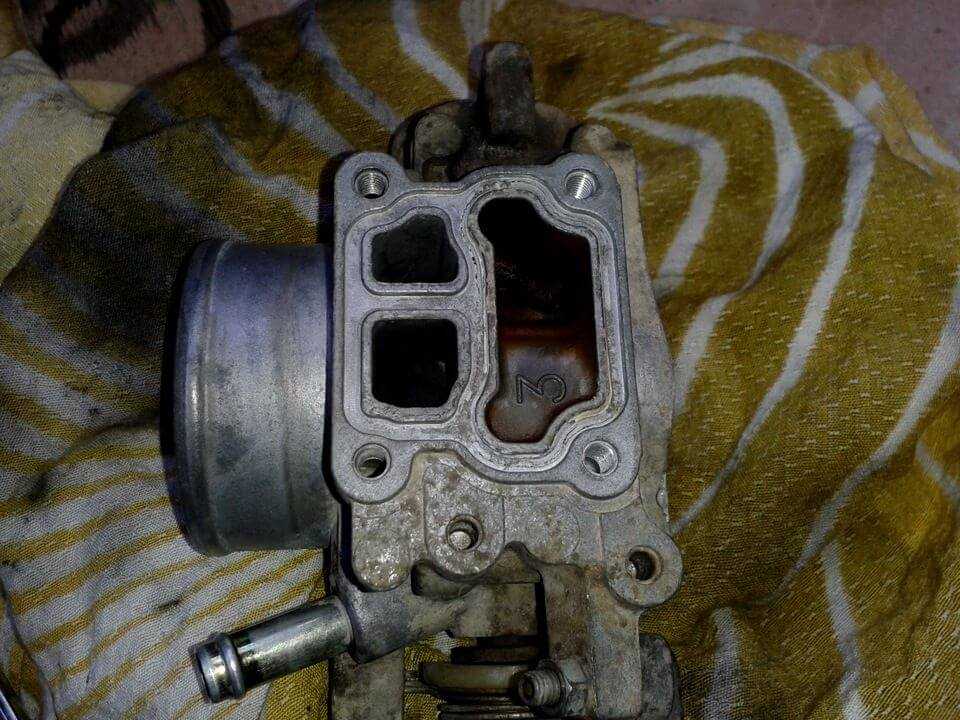

Демонтаж

Чтобы разобрать клапан холостого хода на 3S-FE, необходимо сначала снять крышку воздухоочистителя после ослабления зажима и отсоединения датчика температуры. Затем — снимаем трубу, ведущую к корпусу дроссельной заслонки, также ослабляя хомут и извлекая трос и трубы.

Освобождаем трубку от подключенных кабелей и трубок перед ее снятием

Снимите кожух троса, ослабьте болты его крепления, затем снимите патрубки охлаждающей жидкости (разбирать только на остывшем двигателе!) И «вакуумную» трубку. Отсоедините фишку от датчика холостого хода и датчика положения ДЗ, затем открутите болты и гайки крепления ДЗ

Напоследок снимаем обмотку датчика холостого хода, а затем и сам клапан (обратите внимание на прокладку, постарайтесь не повредить ее)

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций

Качество пайки контактов должно быть на высоком уровне

Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт

Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

Новый регулятор

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

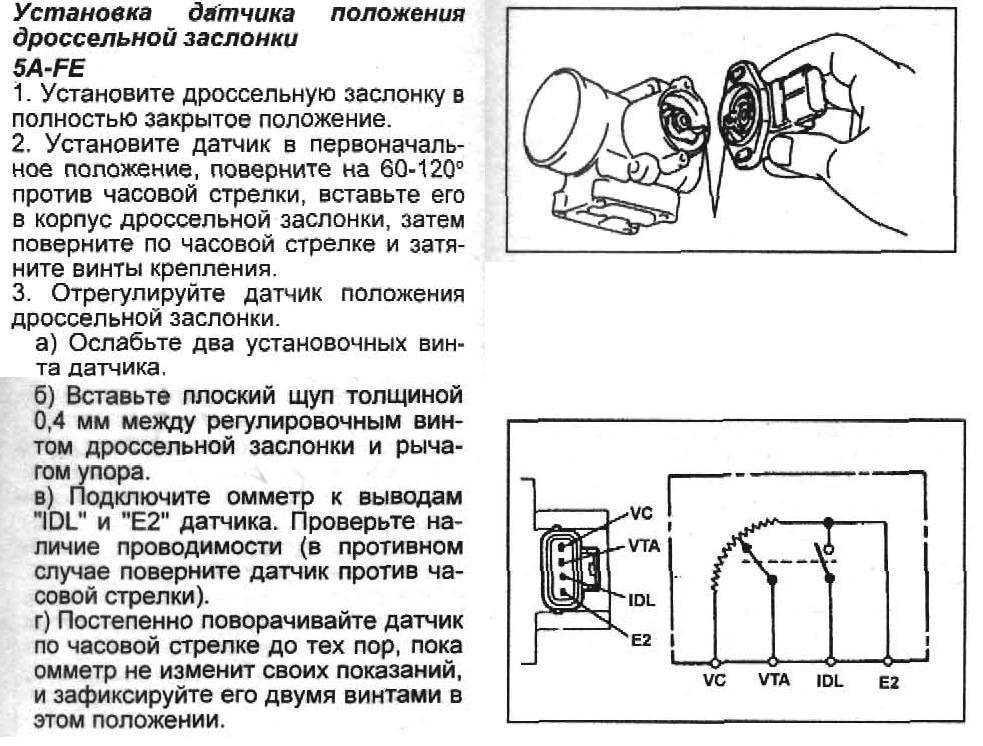

Регулировка дроссельной заслонки

Подскажите пожалуйста, как происходит регулировка датчика дроссельной заслонки на Тойоте?

Регулировать датчик положения дроссельной заслонки (TPS) нужно лишь используя приборам (мультиметр и щупы).

Ни в коем случае нельзя отрегулировать ДПДЗ «на глаз»!

В большинстве случаев на Тойотах регулировка «исходного» положения контакта IDL осуществляется методом выставления определенного зазора (как правило такие данные имеются в руководстве по ремонту) между самой дроссельной заслонкой и ее упорным винтом (болтик без «головки», законтрогаеный гайкой на «8»).

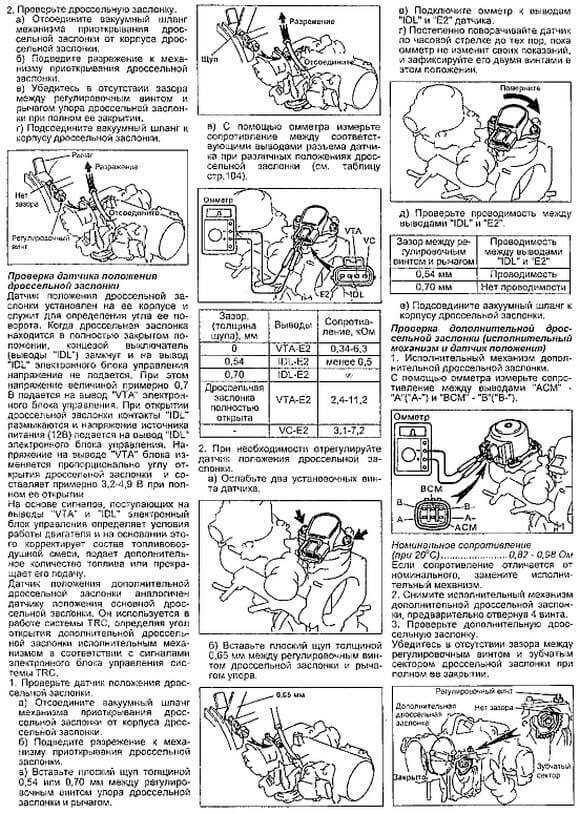

Инструкция и зазоры датчика ДЗ

Например если нужно отрегулировать зазоры ДПДЗ на двиг 2JZ-GTE, то необходимо иметь щупы от 0,50 до 0,75 и мультиметр.

Начинайте заново взводит заслонку и в тот момент движения когда почувствуете, что заслонку «закусывает». Начинаете подкручивать верхний упорный винт, до того момента, когда удар будет все равно звонкий, а закусывания нет. Затем взяв шестигранник вставьте в упорный винт и стопорной гайкой контрите винт. При этом шестигранник не даст винту выйти еще дальше. При такой регулировке ЩЕЛИ НЕ БУДЕТ! После чего аккуратно подгоняем второй нижний винт под первый.

Теперь как регулируется на практике, это выглядит так:

Ставим контакты на ДПДЗ подсоединяем мультиметр чуть приспускаем винты TPS. Вывернув датчик до упора (против часовой стрелки), смотрим что нам показывает мультиметр — или 0,00 (замкнуто) или 1 (контакт разорван).

Затем Вставляем щуп 0,65 мм между первым упорным болтом и затвором дроссельной заслонки. Аккуратно постукивая концом отвертки двигаем ДПДЗ по часовой стрелки, до покуда не настанет момент когда с 0,00 мультиметр покажет «1», после чего сразу же останавливаемся.

Аккуратно подкручиваем винты крепления датчика заслонки к корпусу дросселя. При этом смотрим на тестер бабы ни чего не сдвинулось.

Теперь проводится проверка: установив щуп 0,50 мм — должно быть 0,00 а при установке щупа 0,70 мм — 1.

Регулировка датчика заслонки двиг 1JZ

Если к примеру имеет авто с двигателем 1JZ без VVTi то регулируется так:

Снимаем сам дроссель, снимаем датчик ДЗ, регулируем упорным винтом заслонку так, чтобы при закрытии оставалась едва заметная щель (ее видно если через БДЗ смотреть на лампочку). Устанавливаем датчик заслонки и крутим его туда-сюда в такое положение, что когда под упорный болт подложен щуп 0,50 мм на двух нижних контактах датчика была проводимость, а если стоит щуп 0,40 мм тогда цепь отсутствует.

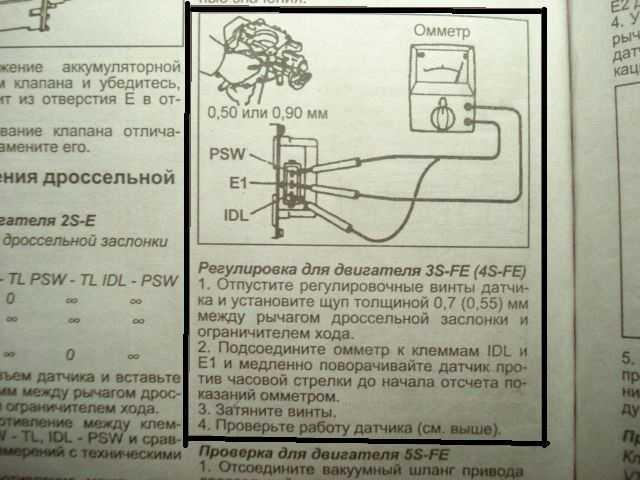

На Toyota с двигателем 3S-FE зазор составляет 0.51 мм. А процедуру регулировки ДПДЗ можно посмотреть тут.

Регулировка дроссельной заслонки на Toyota 3C-T

На дизельном движке Тойоты 3C-T процедура регулировки датчика положения дроссельной заслонки проделывается таким вот образом:

Регулировку ДПДЗ желательно проводить на полностью «холодном» движке для того, что бы клапан прогрева не испортил всю картину. Если же регулировка производится на «горячем» двигателе, то предварительно надо вручную установить шток блока прогрева в исходное состояние!

Включив зажигание находим на разъеме датчика «красный» провод с «черной полосой» вдоль ( кстати цвет проводов на различных моделях может быть разным). Прокалываем его голочкой с подключенным щупом тестера «+», а минут на «массу». Затем откручиваем 2 винта TPS и начинаем его потихоньку поворачивать до, покуда мультиметр не покажет 3.9V. Фиксируем TPS и чтобы проверить — полностью нажимаем педаль газа (тут потребуется помощник), а на табло прибора должно высветится 1V.

Комментарии

Замеры проводятся на сигнальном контакте. На экране тестера должны быть данные напряжения не выше 0,7 В.

Во время превышения потребуется переориентировать датчик в требуемую позицию. Это делается при помощи ослабления крепежных болтов. Таким образом проводится тестирование начального положения датчика.

В процессе проверки отключаем разъем и тестируем проводимость между контактами прибора. Отсутствие контрольных сигналов свидетельствует о том, что датчик нуждается в регулировке и настройке.

Зазор дроссельной заслонки также желательно проконтролировать. Делается это щупом, который должен входить между винтом и рычагом.

В этой зоне проводится замер напряжения мультиметром. Значение его должно быть нулевым. При наличии его, понадобится провести замену датчика. Проворачивая заслонку до полного открытия, тестируются текущие данные и конечное значение. Эталонные параметры напряжения на клеммах указаны в технической документации к прибору. Причины выхода из строя Правильная эксплуатация прибора является залогом долгосрочной и продуктивной его работы, а также обеспечение эффективного функционирования смежных систем.

Пользуясь случаем хочу поблагодарить Данила из Находки, нашего однофорумчанина, который очень помог мне с приобретением дроссельной заслонки.

Я уже когда-то рассказывал, что у моего Краукняги были высокие обороты на холостых. Когда я пытался их понизить регулировкой заслонки, то её закусывало. Было выяснено, что в корпусе заслонки появилась выработка из-за люфта самой заслонки и получалось, что либо её закусывает, либо обороты высокие. Было решено заслонку заменить, долго искал и общался в сетях, что бы получить именно нужную мне заслонку.

Без ТРК и всего прочего.

В общем посылка получена. Данил предупредил, что датчики просто прикручены к заслонке и они нуждаются в отстройке. Раньше слышал, что все боятся трогать этот датчик. Я пару раз переспросил, он повторил то же самое, я ничего не понял, сказал: Отключите зажигание и выждете 10 секунд; 4.

Выполнение действия повторить еще несколько раз. Ничего сложного, в описанной процедуре нет, но не смотря на это, она может научить дроссель правильно открываться.

Другие дополнения из этого отзыва

Полностью отпустить педаль акселератора; 2. Повернуть ключ в положение «ON»; 3.

Переключить зажигание в режим «OFF» и выждать 10 секунд; 4. Следить за тем, что бы в течении этих 10 секунд рычаг клапана перемещался о выполнении такого перемещения будет свидетельствовать характерный звук.

Выполнение процедуры проходит в несколько этапов: Ну вот и все, на этом процесс адаптации дроссельной заслонки можно считать полностью законченным.

Настройка датчика дроссельной заслонки Для чего вообще нужна такая настройка? Конечно, если в работе двигателя Вас полностью все устраивает, то лезть к дросселю и правда незачем.

Для выполнения настройки Вам понадобиться мультиметр и щуп. Что касается последнего инструмента, то для разных двигателей требуется разный его размер. Так например, для мотора 4a-Fe и 7а-Fe подходит щуп 0,7, а для силового агрегата 4е-Fe и 5е-Fe — инструмент с параметром 0,6.

kasko-lux.ru4

Сама процедура настройки предусматривает выполнение следующих действий: Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды. Второй тип кода используемый фирмой «Toyota» — тип Это однозначный код, где количество импульсов равно коду неисправности.

Для того чтобы отдиагностировать двигатель или автоматическую коробку передач, надо сделать следующее.

Чистка, проверка и регулировка клапана ХХ (ДПДЗ) Toyota Camry V40 двиг. 3S-FE

Ниже приведенные фотографии подойдут абсолютно для всех, кто жизни не смыслит без авто, и интересуется вопросами чистки, а также настройки и проверки ХХ (ДПДЗ) «Тойота Камри» V40 с двигателем 3S-FE исключительно собственными силами. Вовремя проведенная профилактика автомобильных узлов, безусловно, гарантирует длительное использование транспортного средства. Риск обнаружить какую-либо неполадку становится меньше. Очищение дроссельного узла процесс, который необходимо проделать, когда пробег составляет около 50 60 тысяч км. Деятельность осуществляется обязательно на остывшем двигателе, с помощью таких инструментов, как: 1. Головки на 10, 12 2. Отвертка крестообразная PZ2 3. Плашка и метчик M5 4. Набор измерительных щупов 5. Омметр; 6. Шестигранник на 3,5 мм либо головка T10 7. Пассатижи 8. Жидкость, чтобы чистить карбюраторы 9. Жидкость, именуемая «жидкий ключ» 10. Щётки; 11. Воздух сжатый 12. Наждачная бумага №1200 13. Новые прокладки 14. Графитная смазка. Помимо немалого количества важных деталей машины, выделяют ту, которая именуется дроссельной заслонкой. Ведь именно от нее в большей степени зависит подача кислорода в силовой агрегат транспортного средства

Как же регулируется подобный датчик двигателей «Тойота» других видов?

Для начала уберите воздушный фильтр, кожух, датчик температуры воздуха на впуске. Уберите патрубок от фильтра до блока дроссельной заслонки. Отключите шланги вакуумной и вентиляционной систем ГРМ. Для начала открутите два болта, а через несколько минут еще две гайки, крепящие корпус БДЗ на впускном коллекторе, открепите от нижней части БДЗ три шланга два системы охлаждения и одну вакуумной. Трубки системы охлаждения блокируйте двумя болтами, держащими БДЗ. Следует разъединить БДЗ от коллектора, взять его, найти чистое, достаточно освещенное помещение. Однако это еще не все. Вам нужно отвинтить два болта. На них крепится датчик положения заслонки. Отделите четыре винта. Открутите пару винтов магнитного привода заслонки клапана. Оставшийся в руках корпус БДЗ приведите в порядок. Скорее всего, на нем скопился нагар и всякими разными отложения. Нижнюю часть высвободите отжившей свое прокладки, отшлифовать наждачкой.

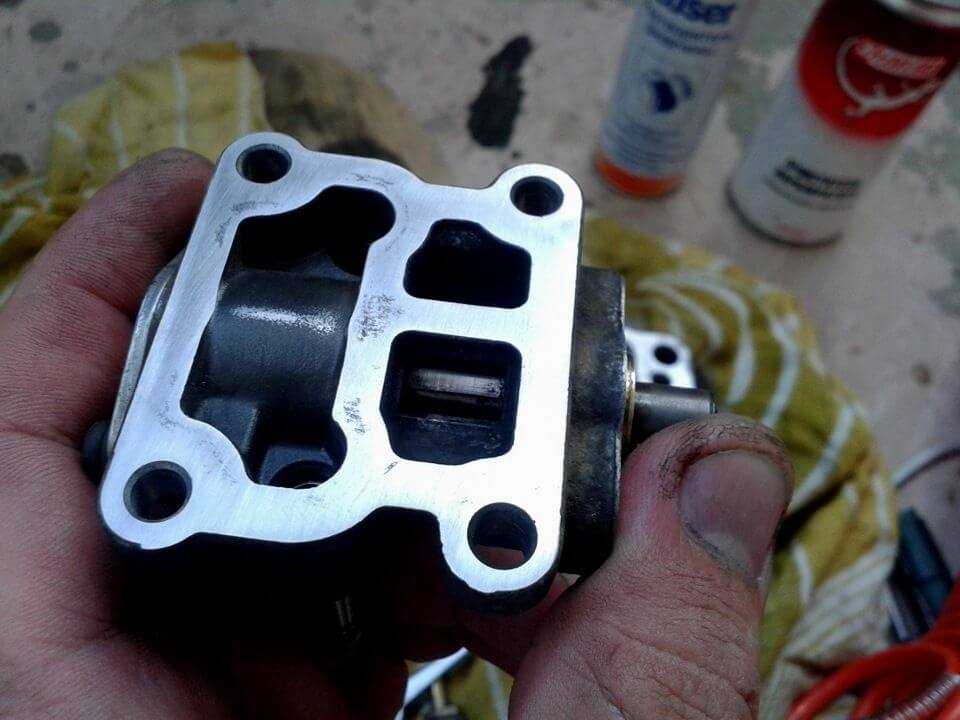

Изображен корпус клапана, его заклинило от нагара.

Цилиндр над большим пальцем это 4-х полюсный магнит привода клапана. Он должен вращаться между положениями. Закрыть его до конца не выйдет из-за биметаллической пружины, которая расположена с противоположной стороны и спрятана. Она реагирует на температуру подводимой жидкости системы охлаждения. Итог следующий, должно получиться так, чтобы цилиндр зашевелился. Очистите БДЗ от прокладки.

Не занимайтесь самодеятельностью в полости с пружиной. Она настроена как следует.

Перебрать ДПДЗ нельзя, он не пригоден для ремонтных работ.

Но его проверить и отрегулировать положение можно.

Следующим пунктом, соответственно является сборка, проверка и регулировка. Установите магнитный привод и медленно затягивайте.

Смотрите в клапан и пытайтесь смещением корпуса привода выставить открытие на 50%.

Далее начинайте собирать основную часть. Наклоните на 30 градусов против часовой, прижмите ДПДЗ к посадочному месту, и проворачивайте по часовой до ближайшего положения, чтобы установить 2 винта M4.

На очереди заслонка.

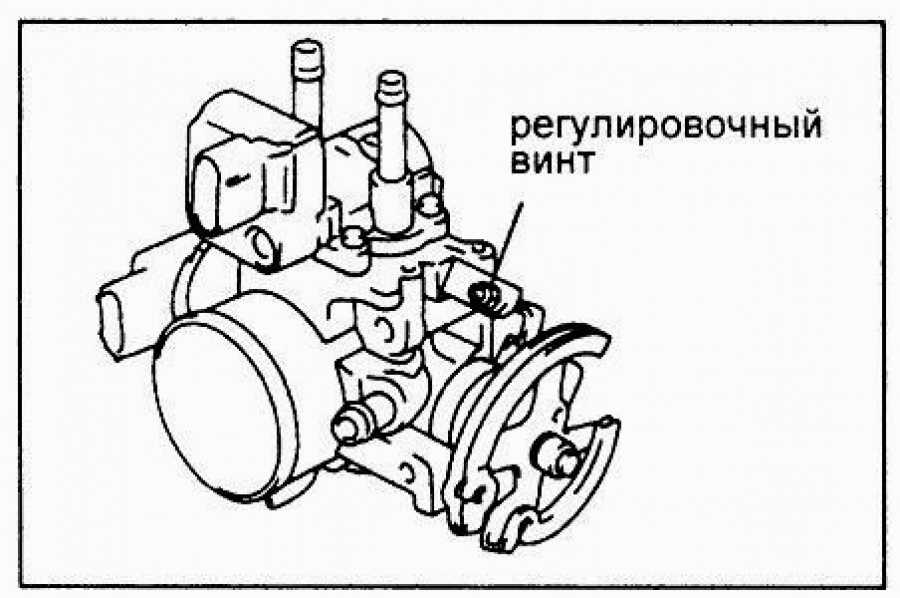

Ослабьте стопорную гайку и открутите регулировочный винт. Вкрутите винт до рычага, после поверните на 1/4 оборота так, чтобы избежать эффект подклинивания заслонки. Зафиксируйте в этом положении стопорную гайку и оставьте в покое. После займитесь датчиком положения ДЗ. Установите между рычагом и регулировочным винтом щуп 0,75 и поверните датчик до тех пор, пока не получится разомкнутый контакт IDL-E1.

Зафиксируйте корпус датчика, установите щуп 0,40, проверьте должна быть «проводимость» 36 Ом. Вынимайте щуп и затяните винты. Вы получили отрегулированный узел ДЗ, который готов к установке на автомобиле. Резьбовые соединения желательно прочистить плашками и метчиками. Перед тем как начать сборку, не забудьте нанести смазку. Обязательно графитная. Открутить винт не по силам? Не беда! Смачите WD-шкой. Немного подождите, откручивайте.

Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Газораспределение.

На двигателе 3S-FSE установлен ремень ГРМ. При обрыве ремня происходит неминуемая поломка головки блока и клапанов. Клапана встречаются с поршнем при обрыве. Состояние ремня следует проверять при каждой диагностике. Замена не составляет проблем за исключением маленькой детали. Натяжитель должен быть либо новый, либо взведенный перед снятием и установленный под чеку. Иначе снятый ролик будет очень трудно взвести

При снятии нижней шестерни важно не поломать зубья (обязательно открутить стопорный болт), иначе будет срыв запуска и неминуемая замена шестерни. Далее фотография ремня ГРМ при проверке

Такой ремень требует замены

Такой ремень требует замены.

При смене ремня натяжитель лучше ставить новый, без компромиссов. Старый натяжитель легко входит в резонанс, после повторного взвода и установки. (На промежутке 1,5 — 2,0 тысяч оборотов.) Этот звук повергает в панику владельца. Двигатель при этом издает рычащий неприятный звук. Далее на фото установочные метки на новом ремне ГРМ,

Взведённый натяжитель и шестерня коленвала. Над шестерней отчетливо виден болт, который фиксирует её съём. При обрыве ремня страдает головка с клапанами. Клапана неизбежно загибает при столкновении с поршнем.

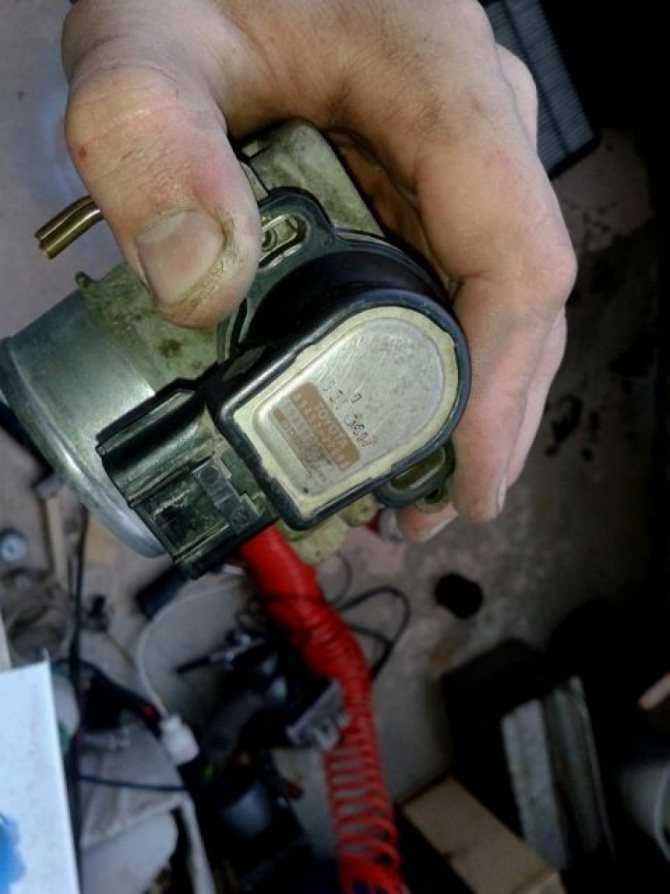

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.

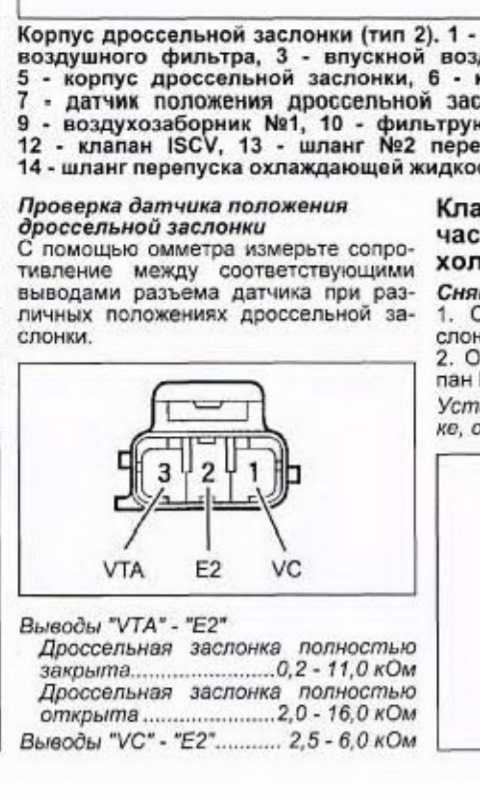

Проверка сопротивления датчика

1. Отключить разъём датчика.
2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание

Руками вдвигать шток не допускается

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Пользователь Овсюк рассказал о самостоятельной замене клапана холостого хода на примере автомобиля Лада Самара.
