Тормозная система газ 3307 : устройство и принцип работы

Нет в наличии:

Автомобиль самосвал ГАЗ 3307 не представляет особой сложности в ремонте, в его устройстве можно разобраться, не имея высокой квалификации. На 3307 нетрудно купить запасные части – они продаются в специализированных магазинах, и таких магазинов достаточно много.

Так выглядит классический грузовик ГАЗ 3307

Несложный ремонт владельцы автомобилей часто делают своими руками, осуществить работы помогает руководство по ремонту и техническому обслуживанию. Руководство можно купить в виде книги или скачать издание в интернете.

По мере необходимости на модели 3307 приходится ремонтировать сцепление, двигатель, рулевое управление, тормозную систему, ходовую часть.

Ремонт тормозной системы

Неисправности тормозной системы необходимо устранять в незамедлительно или кратчайшие сроки – тормоза напрямую связаны с безопасностью движения. К неисправностям можно отнести:

• Увеличенный свободный ход педали тормоза, в некоторых случаях тормоза схватывают не с первого раза, и приходится деталь два качка педали и более;
• Жесткость педали. Педаль становится тугой, при этом понижается эффективность торможения;
• Загорание лампочки уровня тормозной жидкости в салоне автомобиля, что свидетельствует о недостатке жидкости в тормозной системе;
• Схватывание педали тормоза в самом начале или полное отсутствие свободного хода.

Схема устройства тормозной системы ГАЗ 3307

• Выйти из строя главный тормозной цилиндр. Как правило, в нем перестает работать один из двух контуров. Неисправность главного тормозного цилиндра (ГТЦ) сопровождается увеличенным ходом или провалом тормозной педали;
• Порваться диафрагма вакуумного усилителя тормозов. При таком дефекте педаль тормоза становится жесткой и трудно прожимается;
• Неправильно отрегулированы или изношены тормозные колодки. Неисправность характеризуется увеличенным ходом педали. Также могут быть изношены эксцентрики, на которых крепятся колодки;
• Попасть воздух в тормозную систему. Тормоза в таком случае становятся жесткими, и пропадает эффективность торможения. В случае попадания воздуха необходимо прокачать тормоза;

Детали для тормозной системы

Такие узлы, как вакуумный усилитель и главный тормозной цилиндр, можно попробовать отремонтировать или поменять. В ГТЦ в основном подлежать замене манжеты и поршни. При значительном износе внутренней полости корпуса цилиндра ремонт становится невозможным, и деталь меняется целиком.

Вакуумный усилитель своими руками следует проводить только при наличии определенного опыта, так как ремонт его довольно сложен.

Кстати, главный тормозной цилиндр является проблемной деталью на моделях ГАЗ по причине низкого качества изготовления.

https://youtube.com/watch?v=XkS6EGpMAvo

По просьбе трудящихся показываю тормозную систему на моём ГАЗике.

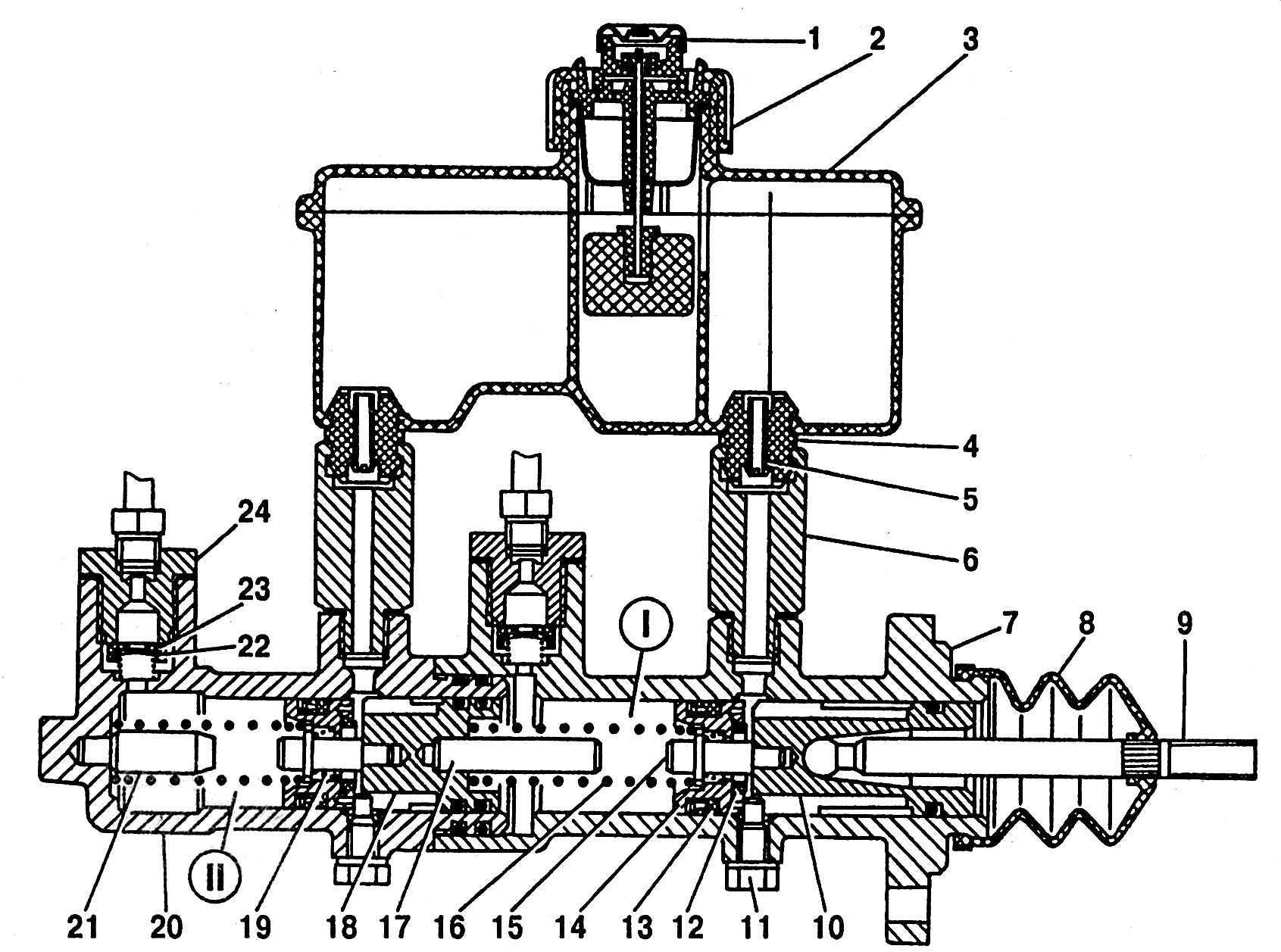

Так выглядит тормозной цилиндр для ГАЗ 3307

Если отсутствует свободный ход педали тормоза его можно отрегулировать штоком ГТЦ. Тормоза на 3307 прокачиваются в определенном порядке. Начинать нужно с самого дальнего колеса, а дальше по мере приближения к водителю. То есть для машины 3307 схемы прокачки будет выглядеть так:

Руководство по ремонту

Благодаря тому, что грузовики ГАЗ-3307 и ГАЗ-3309 являются отечественными автомобилями, их ремонт обычно не становится невыполнимой задачей. Запчасти присутствуют на любой разборке или автомобильном рынке.

Купить их не проблема, а благодаря наличию доступного и понятного руководства по эксплуатации произвести замену относительно несложных запчастей способен не только мастер СТО, но и непосредственно владелец авто.

Руководство по эксплуатации авто достать не проблема. Его можно скачать на специализированных сайтах в Интернете или купить печатную версию в магазине или на рынке.

Название: ГАЗ-3307, 3309. Руководство по эксплуатации, техническому
обслуживанию и ремонту.
Издательство: Третий Рим
Год: 2007
ISBN: 5-88924-367-3
Кол-во страниц: 186
Формат: PDF
Размер: 93.33 Мб
Язык: Русский

Безусловно, если говорить о более серьезных поломках, то такой диагностики, какую могут провести мастера на СТО, владелец сделать не сможет собственными силами. К тому же, существует достаточное количество пользователей в Сети, которые давно «общаются» с ГАЗ 3307 и ГАЗ 3309, и смогут поделиться опытом. Познакомиться с такими людьми можно на форумах, посвященных ремонту и обслуживанию этого авто.

Процесс ремонта двигателя

скачать электрическую схему для автомобиля ГАЗ-3307

Ремонт рулевого управления

Неисправности рулевого управления также влияют на безопасность движения, как и неисправности тормозной системы, и эксплуатация транспортного средства с подобными дефектами запрещена. Неполадки необходимо устранять сразу после их обнаружения. К неисправностям модели 3307 можно отнести:

• люфт руля свыше допустимой нормы;
• стук и при поворотах руля;
• тугое поворачивание руля;
• течь масла из рулевого механизма (редуктора).

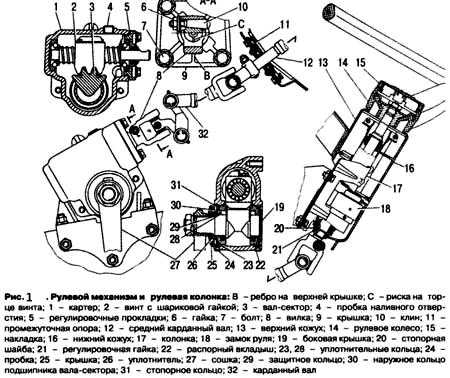

Схема устройства рулевого механизма

• люфт в шарнирах рулевых тяг или в рулевых наконечниках;
• износ червячной пары в редукторе;
• люфт в крестовинах рулевого карданного вала;
• заклинивание шарниров рулевых наконечником и тяг;
• люфт в подшипниках рулевого редуктора.

В рулевом механизме 3307 можно отрегулировать зазоры в червячной паре и в подшипниках, тем самым уменьшив люфт.

Регулировка червячной пары производится следующим образом:

• отворачивается колпачковая гайка на торце корпуса редуктора;
• снимается стопорная шайба (по наружному диаметру имеет форму звездочки);
• винт под колпачковой гайкой поворачивается по часовой стрелке до момента начала тугого вращения, затем немного отпускается;
• ставится стопорная шайба и проверяется люфт. Если руль вращается туго, то винт еще немного поворачивают назад против часовой стрелки. Если нужное положение найдено, ставят на место колпачковую гайку.

Регулировку зазора в подшипниках редуктора производят на снятом механизме:

• Из механизма сливают масло. Делается это путем ослабления четырех болтов крепления крышки;
• Снимают крышку. Под ней находятся прокладки. Прокладки могут быть разной толщины;
• Путем подбора толщины прокладок убирается люфт.

В книге или руководстве из интернета можно найти описание всех узлов и агрегатов автомобиля 3307. По описанию можно произвести капитальный ремонт двигателя, сделать техническое обслуживание, отремонтировать ходовую часть двигателя газ 3307.

Post Views:
5 603

Как прокачать тормоза на газ 3307

ГA3-3307. ЗАПОЛНЕНИЕ ГИДРАВЛИЧЕСКОГО ПРИВОДА ТОРМОЗОВ Исполнители: автомобильный механик и водитель.

Инструмент и приспособления: ключ гаечный

10 мм, шланг для прокачки тормозов, стеклянный сосуд емкостью не менее 0,5 л.

Тщательно очистить от грязи перепускные клапаны на колесных цилиндрах тормозов и гидровакуумных усилителях.

Проверить и при необходимости отрегулировать зазоры между толкателем и поршнем главного цилиндра, а также между колодками и тормозными барабанами.

Отвернуть гайку оси стойки регулятора давления тормозов и отсоединить нижний конец стойки от кронштейна на заднем мосту. Поджать упругий элемент регулятора вверх так, чтобы длинный конец пружины занял горизонтальное положение, и зафиксировать это положение.

Отвернуть датчик сигнализатора аварийного падения уровня тормозной жидкости и заполнить бачок тормозной жидкостью.

Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

Прокачать каждый контур тормозного привода, начиная с заднего.

Снять резиновый защитный колпачок на перепускном клапане гидровакуумного усилителя задних тормозов.

Надеть на перепускной клапан резиновый шланг для прокачки привода тормозов.

Опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд (рис. 69).

Отвернуть перепускной клапан на 1/2—3/4 оборота и, удерживая шланг, погруженный в жидкость, нажать несколько раз на педаль тормоза. Нажимать нужно быст-ро, отпускать медленно.

Прокачивать гидравлический привод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха, после чего, удерживая шланг в жидкости, завернуть перепускной клапан до отказа. Клапан завертывать при нажатой педали тормоза.

Снять шланг с перепускного клапана и надеть на клапан защитный колпачок.

Прокачать колесные цилиндры тормозов. Выполнить, работы, указанные в пп. 3—7, в следующей очередности;

— гидровакуумный усилитель задних тормозов;

— задний правый тормоз;

— задний левый тормоз;

— гпдровакуумный усилитель передних тормозов;

— передний левый тормоз;

— передний правый тормоз.

Долить жидкость в бачок главного цилиндра до метки «МАХ» и плотно завернуть датчик сигнализатора аварийного падения уровня тормозной жидкости.

Проверить регулировку натяга нагрузочной пружины регулятора давления тормозов, при необходимости отрегулировать (см. подраздел «Регулировка натяга нагрузочной пружины регулятора давления тормозов»).

Во время выполнения работ, указанных в пп. 3—8 необходимо доливать тормозную жидкость в пополнительный бачок, не допуская ни в коем случае «сухого дна» в бачке, иначе в систему вновь попадет воздух.

Грузовики 3307 часто работают на максимальных нагрузках. Полностью груженый автомобиль при подъеме в гору не может ехать на одной передаче, и переключение передач в таком режиме заставляет работать сцепление в довольно тяжелом режиме. К тому же коробка передач 3307 не синхронизирована, и требует двойного выжима при переходе с одной передачи на другую. В связи с большой нагрузкой на сцепления оно часто выходит из строя и его приходится ремонтировать.

Признаки плохого сцепления определяются по нажатию педали:

• Она проваливается, передачи невозможно включить;
• Не выжимается до конца и встает колом;
• Педаль слишком «мягкая»;
• Большой свободный ход, выжим происходит в самом конце.

Встречаются случаи, когда выжим педали нормальный, но при включении передачи машина не трогается с места.

Грузовики 3307 часто работают на максимальных нагрузках. Полностью груженый автомобиль при подъеме в гору не может ехать на одной передаче, и переключение передач в таком режиме заставляет работать сцепление в довольно тяжелом режиме. К тому же коробка передач 3307 не синхронизирована, и требует двойного выжима при переходе с одной передачи на другую. В связи с большой нагрузкой на сцепления оно часто выходит из строя и его приходится ремонтировать.

Признаки плохого сцепления определяются по нажатию педали:

• Она проваливается, передачи невозможно включить;
• Не выжимается до конца и встает колом;
• Педаль слишком «мягкая»;
• Большой свободный ход, выжим происходит в самом конце.

Встречаются случаи, когда выжим педали нормальный, но при включении передачи машина не трогается с места.

Принцип работы вакуумного усилителя тормозов газ 3307

ГA3-3307. Гидровакуумный усилитель тормозов (рис. 42) устанавливается в каждом контуре тормозной системы и дает возможность остановить автомобиль с меньшей затратой физической силы водителя.

Принцип действия усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

При выходе из строя или нарушении герметичности вакуумного трубопровода или гидровакуумного усилителя резко снижается эффективность торможения.

Б следствие нарушения герметичности вакуумной системы во впускную трубу двигателя происходит постоянный подсос воздуха, который настолько обедняет смесь в седьмом и частично в четвертом цилиндрах, что воспламенение ее от искры не происходит. Несгоревшая рабочая смесь смывает смазку с зеркала цилиндра и приводит к сухому трению поршня и поршневых колец о гильзу, а наличие дорожной пыли усугубляет сухое трение и приводит к аварийному, износу деталей в указанных цилиндрах.

Гидровакуумный усилитель состоит из камеры усилителя, гидравлического цилиндра и клапана управления. Корпус камеры соединяется с впускной трубой и атмосферой через клапан управления.

Работу гидровакуумного усилителя можно уяснить по схеме, приведенной на рис. 43. Если двигатель работает и тормозная педаль не нажата, то разрежение, образующееся во впускной трубе,

передается в полости I и II клапана управления и в полости III и IV корпуса камеры усилителя. При этом давление на диафрагму 1 усилителя с обеих сторон одинаково, и она под действием пружины 5 занимает исходное положение.

При нажатии на тормозную педаль жидкость из главного цилиндра через трубопровод под давлением подается к гидравлическому цилиндру усилителя. Затем жидкость проходит через отверстие в поршне 14 и направляется к рабочим тормозным цилиндрам колес автомобиля. Одновременно с этим создается давление на поршень 12 клапана управления усилителя.

В первоначальный момент давление тормозной жидкости одинаково по всей гидравлической магистрали. При дальнейшем возрастании давления поршень клапана управления преодолеет сопротивление пружины и закроет вакуумный клапан 6. В это время полости I и II разъединяются. При дальнейшем движении поршня открывается атмосферный клапан 7. Атмосферный воздух через воздушный фильтр поступает в полость III гидровакуумного усилителя.

Разность давления в полостях III и IV передается через диафрагму и толкатель на поршень 14 цилиндра усилителя, чем и создается дополнительное давление в гидравлической магистрали.

При снятии нагрузки с тормозной педали давление в гидравлической магистрали между главным цилиндром и клапаном управления падает. Это дает возможность пружине клапана управления за счет усилия ее сжатия поставить в исходное положение поршень клапана управления. При этом закрывается атмосферный клапан 7 и открывается вакуумный клапан 6. В полостях I, И, III, IV устанавливается одинаковое разрежение.

Диафрагма 1 под действием пружины 5, отойдя влево, вместе со штоком вернется в исходное положение. Поршень 14 дойдет да упорной шайбы, при этом откроется клапан 15.

Жидкость, вытесненная при торможении в магистраль, возвращается обратно в главный цилиндр, и тормозная система полностью растормаживается.

https://youtube.com/watch?v=sOb5JZKIiSQ

3.2 Порядок разборки главного цилиндра с гидровакуумным усилителем

Очищают наружную поверхность цилиндров. Отсоединяют муфты с медными прокладками. Выливают из цилиндра жидкость, а затем, нажав несколько раз на поршень, сливают в сосуд остатки тормозной жидкости. Отвертывают два штуцера подвода жидкости из бачка главного цилиндра и вынимают клапаны 1 избыточного давления с пружинами (см. рис. 1.4).

Снимают защитный резиновый чехол с корпуса цилиндра и вынимают толкатель поршня главного цилиндра. Отвертывают два болта, соединяющие корпуса главного цилиндра, снимают с вторичного корпуса резиновые уплотнительные кольца, вынимают возвратную пружину 4 первичного поршня.

Устанавливают вторичный корпус главного цилиндра в тиски, как показано на рис. 3.1, и отвертывают упорный болт вторичного поршня. Вынимают вторичный поршень 3 (см. рис. 1.4) с возвратной пружиной, снимают уплотнительную манжету с головки поршня и резиновые кольца с поршня. Устанавливают первичный корпус главного цилиндра в тиски, отвертывают упорный болт, вынимают поршень, снимают уплотнительную манжету с головки поршня и резиновое кольцо с поршня. Выпрессовывают упорные стержни из поршней с помощью

Рисунок 3.1-Разборка вторичного корпуса главно-го тормозного цилиндра

приспособления, указанного на рис. 3.2. Вынимают уплотнительное кольцо 7 (см. рис. 1.4) из головки поршня. При дефектах на рабочих поверхностях цилиндров или односторонних износах их заменяют новыми. Резиновые манжеты, уплотнительные кольца заменяют новыми при каждой разборке главного цилиндра. Номинальные и ремонтные размеры деталей цилиндров колесных тормозных механизмов даны в приложении 4.

Рисунок 3.2- Разборка поршня главного тормозного цилиндра:

/ — корпус приспособления; 2 — фиксирующий болт (М8Х20) от главного тормозного цилиндра; 3 — штифт ( 0 6Х 8 мм); 4 — накидная гайка; 5 —втулка приспособления; 6 — поршень главного тормозного цилиндра.

Гидровакуумный усилитель тормозов:Устанавливают усилитель в тиски, а между губками тисков — медные прокладки. Отъединяют резиновый шланг 63 от задней половины корпуса камеры усилителя, а затем отвертывают его вместе со штуцером 31 от корпуса клапана управления. Делают метки на корпусах 1 и 13 для обеспечения последующей правильной их сборки, а также на гидравлическом цилиндре 47 и корпусе 13, прилегающем к нему. Снимают два хомута 10 с корпуса усилителя. Удерживая рукой диафрагму (рис. 3.5), отвертывают гайку толкателя. Снимают последовательно пружинную шайбу гайки, малую тарелку 4 (см. рис. 3.3) диафрагмы, диафрагму 5, распорную втулку 6, большую тарелку/диафрагмы, пружину 8

Осторожно снимают резиновое кольцо 11 вместе с шайбой 12 толкателя 21. Снимают переднюю половину корпуса 13, картонную прокладку 14

Отвертывают торцовую пробку 49 и снимают медную прокладку 48. Открывают корпус уплотнителей 18 цилиндра. Вынимают манжеты 17из корпуса уплотнителей и снимают резиновое кольцо 19. Вынимают поршень с толкателем из цилиндра в сторону, показанную на рис. 3.4. Расшплинтовывают поршень, снимают колпак55(см. рис. 3.3) манжеты, вынимают из поршня пружину 57, шариковый клапан 24, снимают манжету 56 с поршня.

Выпрессовывают из поршня штифт. Вынимают толкатель (шток) 21 поршня 23 и пластинчатый толкатель 22 шарикового клапана. Легким нажимом вынимают из цилиндра упорную шайбу 20 поршня, вывертывают перепускной клапан 45 с колпачком 46 из цилиндра 47 усилителя и штуцер 43 с медной прокладкой 44. Снимают крышку 29 корпуса 42 клапана управления с прокладкой 41. Снимают корпус 42 клапан а управления и вынимают из цилиндра клапан управления 38. Вынимают пружину 25 из корпуса клапана, клапаны 26 и их пружину 28.

С помощью отвертки, как показано на рис. 3.6, снимают плоскую фигурную шайбу 32 (см. рис. 3.3) с клапана управления, шайбу 33 диафрагмы и диафрагму 34. Снимают уплотнитель-ную манжету 36 с нижнего конца поршня 37 клапана управления. В случае плохого состояния уплотнительной манжеты верхнего конца поршня клапана его выпрессовывают (рис. 3.7). Снимают манжету поршня.

Принцип работы во время торможения

Разобравшись с каждым нюансом данной тормозной системы этого грузовика, нам осталось разобраться как же на нем происходит торможение, что в машине вообще происходит после того, как водитель нажимает на педаль тормоза.

Итак, когда водитель нажимает на педаль тормоза, то гидровакуумный усилитель воспринимает это нажатие и многократно его увеличивает при этом перенаправляя его на основной тормозной цилиндр грузовика. Поршни, оба, если все контуры исправны, начинают увеличивать давление жидкости в контурах пропорционально нажатию педали. Значение усилия при этом резко увеличивается и рабочие цилиндрики на каждом колесе начинают перемещать колодки в барабанах автомобиля. При продолжении движения педали еще более возрастает давление и рабочие механизмы полностью приводятся в действие. То есть колодки входят в зацепление с барабаним и начинают тормозить их. Это приводит к тому, что вращение колес замедляется за счет возникновения силы торможения в месте, где колесо соприкасается с дорогой. Сила торможения противодействует силе вращения колеса и автомобиль замедляет ход.

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

• рабочий узел;
• оборудование стоячного тормоза;
• запасная система.

Все они предназначены для оперативного торможения грузовика либо замедления его движения

Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

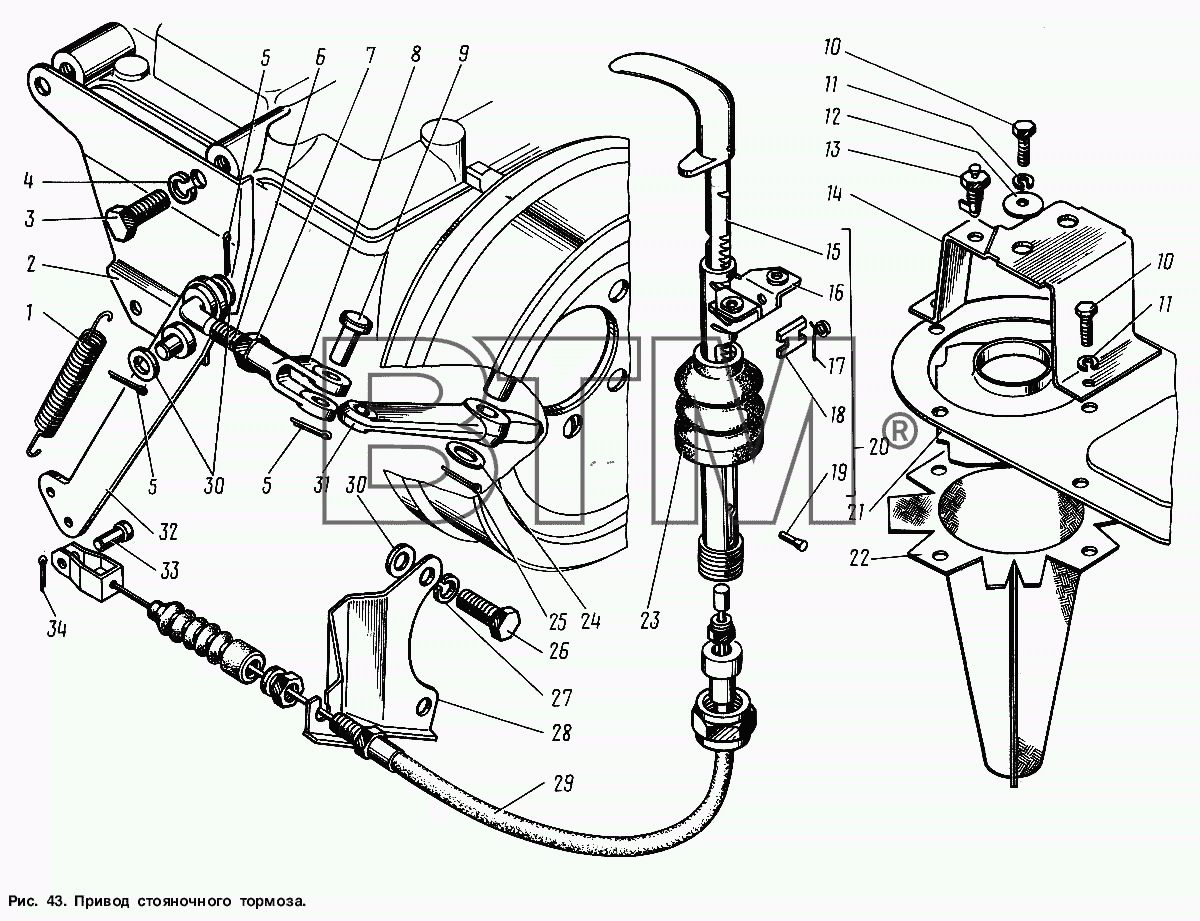

• стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
• приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
• тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

Почему проваливается педаль тормоза: выясняем причины и устраняем неисправности

Общий рекомендованный порядок замены тормозного шланга.

• Надежно зафиксировать автомобиль воспользовавшись стояночным тормозом и противооткатными упорами.
• Во избежание повреждений при демонтаже заменяемого шланга, обработать место соединения штуцеров со встречными узлами проникающий жидкостью типа WD-40.
• Отвернуть и отсоединить штуцера заменяемого шланга. Вытекающую при этом тормозную жидкость собрать в заблаговременно подготовленную емкость.
• Установить новый шланг на место заменяемого.
• Залить новую тормозную жидкость.
• Прокачать тормозную систему автомобиля следующим способом (необходим помощник):
• При нажатии на педаль тормоза отвернуть штуцер шланга на ½ или ¾ оборота до тех пор, пока не начнет вытекать жидкость с пузырьками воздуха. При уборе педали «в пол», завернуть штуцер до конца.
• Повторить процедуру несколько раз, до исчезновения в жидкости пузырьков воздуха.
• После прокачки тормозной системы. довести уровень тормозной жидкости в бачке до требуемого уровня.

При замене тормозных шлангов, также рекомендуется полная замена тормозной жидкости, так как с течением времени она необратимо меняет свой химический состав и исходные физические свойства. Медные уплотнительные шайбы, в случае если они предусмотрены, подлежат безусловной замене на новые.

Методика прокачки тормозов

Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции:

1. Очистить клапанные механизмы цилиндров каждого колеса.
2. Отвинтить крышку цилиндров.
3. Заполнить его жидкостью, рекомендованной производителем.
4. Прокачать контур передних колес.
5. Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью.
6. Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль.
7. Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода.

• Home
• Автогараж
• Как Прокачать Тормоза На Газ 3309

Как Прокачать Тормоза На Газ 3309

Газ-автомобильная тормозная система3309, 3308, ГАЗ-33081 Садко

Автомобили ГАЗ3309, 3308, ГАЗ-33081 Садко оснащен 3 тормозными системами:

— контроль износа колесных тормозных накладок через два отверстия в тормозных панелях, закрытых съемными заглушками;

— система, которая уведомляет водителя о применении системы стояночного тормоза;

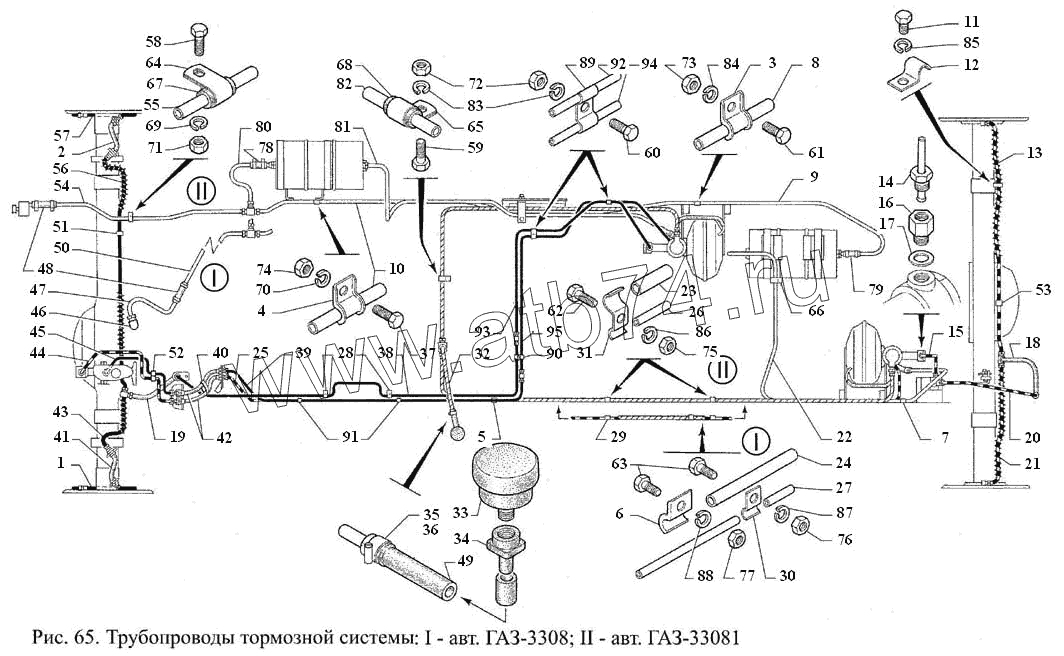

Принципиальная схема рабочей тормозной системы приведена на рис. 1.

— Отсоедините шланг подачи воздуха от компрессора и отсоедините шланг подачи масла.

— Раскатать три гайки и одну крепежный болт компрессор к двигателю и снимите компрессор.

— Закрепить компрессор вертикально на картере 2 под давлением (см. Рис. 3).

— Снимите клапаны впускного и выпускного клапанов.

в качестве накачать тормозит в одиночку, без посторонней помощи.

Я использовал этот простой метод в течение многих лет. Добавлю, что при заполнении пустой системы рекомендуется сначала.

Проблемы с тормозами, газ3309.

препятствия с тормозами, газ3309.

— Нажмите стопорное кольцо 10 и поршневой палец 9 поршня.

— Откручиваем монтажные болты и снимаем боковую крышку 12;

— Нажмите на штифт 15 и потяните штифт 16, удерживая штифт 17 от падения.

В тормозном приводе используются три унифицированных главных цилиндра: один в гидроприводе для передних тормозных механизмов, два. к спине.

— отсоединить шланг или трубу от тормозного цилиндра;

— откручиваем выпускной клапан от цилиндра;

— Смажьте поверхность деталей тонким слоем смазки Litol.

— Измерьте положение толкателя пневматического усилителя с помощью суппорта.

— Подсоедините главный цилиндр к пневматическому усилителю, крутящий момент гайки составляет 2,4-3,6 кг / см.

— Закрепите крепление на пневматическом модуле усилителя цилиндра-модулятора.

Необходимость замены определяется образованием конденсата в воздушных баллонах. Накопление огромного количества конденсата в пневмоприводах тормозного привода может привести к их отказу в работе.

Необходимо следить за состоянием защитного кожуха крана и его герметичностью по отношению к корпусу, так как попадание грязи на рычажную систему и чистящие поверхности крана приводит к неисправности.

Педаль свободного хода с клапаном рабочего тормоза должна составлять 20-25 мм.

Конструктивные элементы тормозного привода

Основной тормозной цилиндр нагнетает давление в 2-х автономных контурах гидравлического типа с помощью поршней. Первичная полость отвечает за функционирование контура заднего тормоза, а вторичная – передних. Поршни основного тормозного цилиндра оснащаются плавающими головками, главная задача которых заключается в выполнении функций перепускного клапана.

В первоначальном положении под воздействием возвратных пружин предусматривается зазор между поршнем и головкой. Полости контуров (переднего/заднего) соединяются с бачком. Уплотнение происходит из-за резиновых колец, расположенных в головках поршней. Клапаны отвечают за поддержку избыточного давления тормозной жидкости.

При поломке одно из контуров наблюдается увеличение хода педали в результате холостого движения поршня неисправного контура. Если контур находится в рабочем состоянии, обеспечивается нужный уровень давления, которое способствует процессу торможения.

Для проведения замены деформировавшихся и износившихся запчастей осуществляется демонтаж узла автомобиля: разъединяется корпус, выворачиваются упорные болты, а затем вынимаются поршни. Перед тем как приступить к сборке все конструктивные части следует промыть тормозной жидкостью

Важно не допустить проникновение в узел грязи, пыли, мелкого мусора, масла и различных частиц. При сборке узла болты упорного типа должны входить в пазы поршней

Тормозная система ГАЗ питается за счет предусмотренного бачка. Когда датчик снят и в случае наличия новых накладок тормозных механизмов уровень жидкости должен находиться в пределах пометки Max. Если наблюдается снижение количества жидкости и при этом тормозная система в целом находится в исправном техническом состоянии, тогда главная причина этому – естественный износ накладок.

Активация сигнализатора падения уровня жидкости в большинстве случаев происходит из-за снижения герметичности системы.
