При нагреве двигателя плавают обороты: возможные причины, диагностика, ремонт

Как проверить ДМРВ — все способы диагностики

Мотор любого автомобиля работает в самых различных режимах. Для каждого из них нужно индивидуальное соотношение бензина и воздуха. Именно для создания этой смеси и предназначен датчик массового расхода воздуха. Сегодня вы узнаете, как проверить, но вначале, разберем его принцип действия и конструкцию, чтобы четко понимать, что вам придется делать.

Сам по себе датчик крепится в промежутке между воздушным фильтром и его патрубком. Он представляет собой проволоку протянутую по всему периметру воздушного канала, оба конца которой подключаются в бортовую сеть автомобиля. Смысл ее работы заключается в том, что на нее подается определенное напряжение и и протекающий ток нагревает проволоку. Поток воздуха, идущий по патрубку, охлаждает проволоку и ее сопротивление меняется, соответственно меняется и выходное напряжение. Причем, эта величина зависит от количества поступаемого воздуха. Таким образом, датчик посылает сигнал на ЭБУ и он производит все необходимые вычисления для поддержания стехиометрического соотношения бензина и воздуха.

Диагностика неисправностей ДМРВ

Разобравшись с принципом действия, самое время узнать, как проверить работу датчика. Предпосылками к неисправностям ДМРВ можно отнести следующие признаки:

• Первый и самый главный признак – это перевод двигателя в аварийный режим работы. На панели приборов загорается индикатор «Check Engine». Такое происходит потому, что с датчика перестает идти информация, нужная контроллеру для подачи требуемой смеси, поэтому он переводит инжектор в режим «карбюратора», когда смесь идет в строго заданном количестве.
• Неустойчивая работа двигателя при использовании режима ХХ.
• Большие или слишком малые обороты того же самого холостого хода. Одна из вытекающих аварийной работы двигателя.
• Затрудненный пуск двигателя. В некоторых случаях мотор и вовсе не запускается.
• Плохая динамика. Многие водители называют такое поведение автомобиля «тупым» разгоном.
• Большой расход топлива – тоже идет от аварийного режима двигателя.

Теперь разобравшись с признаками неисправности, самое время открыть капот и заняться проверкой датчика. Способов узнать о его состоянии достаточно и с этим может справиться любой, даже начинающий водитель.

1. Отключить датчик. Как вы уже догадались, с датчика больше не идет информация о количестве воздуха и компьютер 100% переведет мотор в аварийный режим. Попробуйте завести мотор и проехаться на автомобиле. Если динамика улучшилась, а обороты ХХ стоят в районе 1500 об/мин. Значит, датчик неисправен. Этот способ нее подходит тем, у кого мотор и с включенным датчиком перешел в аварийный режим работы, а потому нашел малое распространение. Характерен больше старых инжекторных автомобилей.

2. Прошивка контроллера. Если вы совсем недавно занимались перепрошивкой своего ЭБУ, вполне вероятно, что ПО установилось неправильно. В этом случае, можно поставить под заслонку пластину толщиной не более 1 мм. Запустите мотор, обороты должны находиться в пределах 1500 об/мин. После этого, попробуйте отключить фишку датчика и если мотор не изменит своей работы, то 100% причина именно в прошивке.

3. Профессиональный способ. Подразумевает применение мультиметра и дает точный результат замеров. Замерять можно как сопротивление, так и напряжение на проволоке датчика, однако более точный замер получается именно в втором случае.

Для этого установите переключатель вольтметра в положение 12 Вольт постоянного тока и приложите щупы к концам датчика. При этом, можно получить следующие результаты:

— 1.01-1.02 – это значит, что датчик исправен и не нуждается в замене. Причину такого поведения двигателя необходимо искать в другом месте.

— 1.04-1.05 – такой результат появляется в том, случае, когда датчик неисправен. Поэтому его необходимо заменить.

Все замеры необходимо производить при включенном зажигании. Мотор запускать не нужно, иначе показания могут сильно исказиться.

4. Косвенный метод. Подразумевает визуальную оценку работы устройства. Для этого нужно открутить хомут его крепления и снять датчик. Если внутри воздушных каналов обнаружены следы грязи или масла – то это значит, что датчик вышел из строя по этой причине. В этом случае можно попробовать его почистить, если поведение двигателя не поменялось, то переходите к другим методам проверки.

Видео — Проверяем исправность ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

https://youtube.com/watch?v=G9nFV7RHOOI%2522

Вот и все способы проверки ДМРВ. Как видите, это совсем не сложно и не занимает много времени. Таким образом, вы избавляетесь от необходимости тратить деньги на диагностику при проверке на станции технического обслуживания.

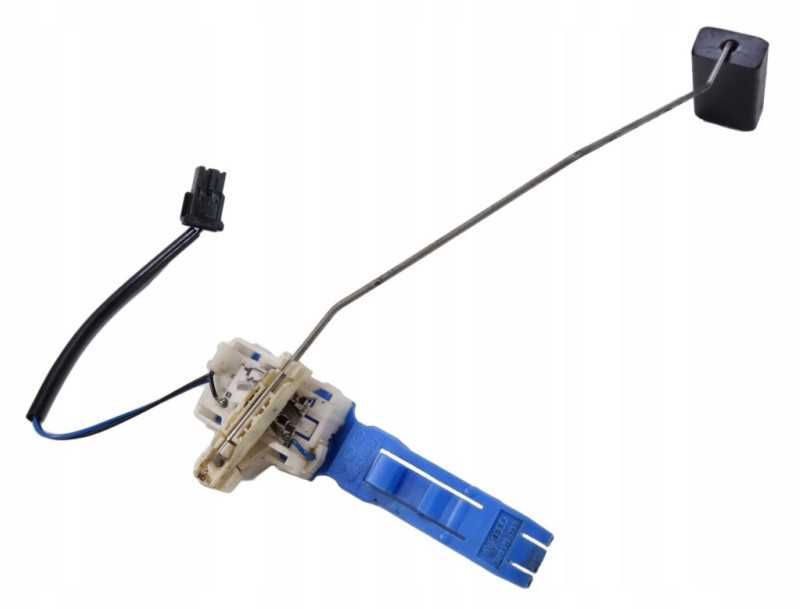

Датчик уровня топлива

Объем топлива в баке определяет специальное устройство. Уровень бензина или солярки, дизтоплива определяет датчик. датчик имеет напыление в виде реостата на плате, по которым скользят лапки и показывается уровень топлива выводимый на приборную панель.

Детали датчика подвержены окислению. Использование производителем поплавков из защитных от коррозии материалов, продлевает срок эксплуатации устройства. Поломка обнаруживается несоответствием показателей на панели и фактическим наличием топлива в баке.

Расположение

Располагается устройство в баке для подачи топлива. Уровень показывается на приборной панели в салоне автомобиля. Низкая погрешность обеспечивается отсутствием движущихся элементов.

Признаки неисправности

• Не работает шакала уровня топлива;
• Шкала показывает неправильные показания.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости представляет собой прибор, который подает сигнал для начала работы вентилятора, корректировки топливной смеси при запуске на холодную, а так же передачи показаний на приборную панель. Запуск начинается при изменении температуры в системе охлаждения, устройство работает по принципу терморезистора.

Расположение

В зависимости от мотора, датчик располагается за двигателем (для АЕВ) или за трубой ВГК (мотор AWT).

Признаки неисправности

• Не работает вентилятор охлаждения;
• Трудный запуск на холодную;
• Расход топлива значительно увеличивается.

Датчик положения дроссельной заслонки

ДПДЗ влияет на холостые обороты и работу автомобиля в движении. При неисправности ДПДЗ плавают обороты на горячую, мотор троит, глохнет, а при разгоне автомобиль дергается. Блок управления не может понять, в каком положении дроссель и неправильно подбирает смесь.

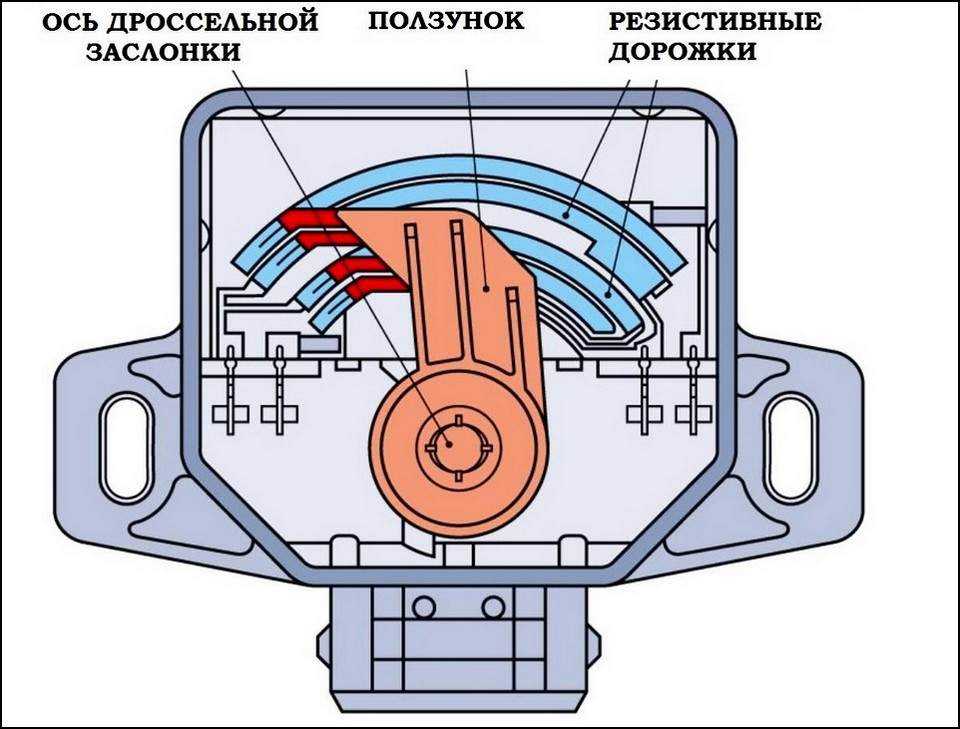

Устройство ДПДЗ

Датчик выходит из строя по разным причинам:

• изношена шестерня привода ползунка;
• стерт резистивный слой (из-за этого пропадает контакт);
• потерян контакт на ползунке (часто из-за износа самого ползунка или при обломе иглы).

Исправный датчик должен иметь сопротивление от 2 до 10 Ом в зависимости от положения педали газа (с увеличением нажатия, сопротивление возрастает). Можно попробовать почистить датчик, но если это механическая поломка, поможет только замена.

Электронный блок управления

Это более редкая причина, но и ее не стоит исключать из списка, особенно если авто старше 15 лет. За это время с ЭБУ может произойти все, что угодно — окисление контактов, обрыв дорожек, повреждение конденсаторов и резисторов. Не исключено, что один из поврежденных элементов отвечает за подачу топлива или считывание информации с датчиков. Определить суть неисправности может только опытный диагност. И так как в ЭБУ заложены аварийные значения датчиков на случай неисправности, мотор может нестабильно работать на холостых. Особенно проблема усиливается на горячую и под нагрузкой, так как стандартные коррекции впрыска топлива не годятся в таком режиме работы.

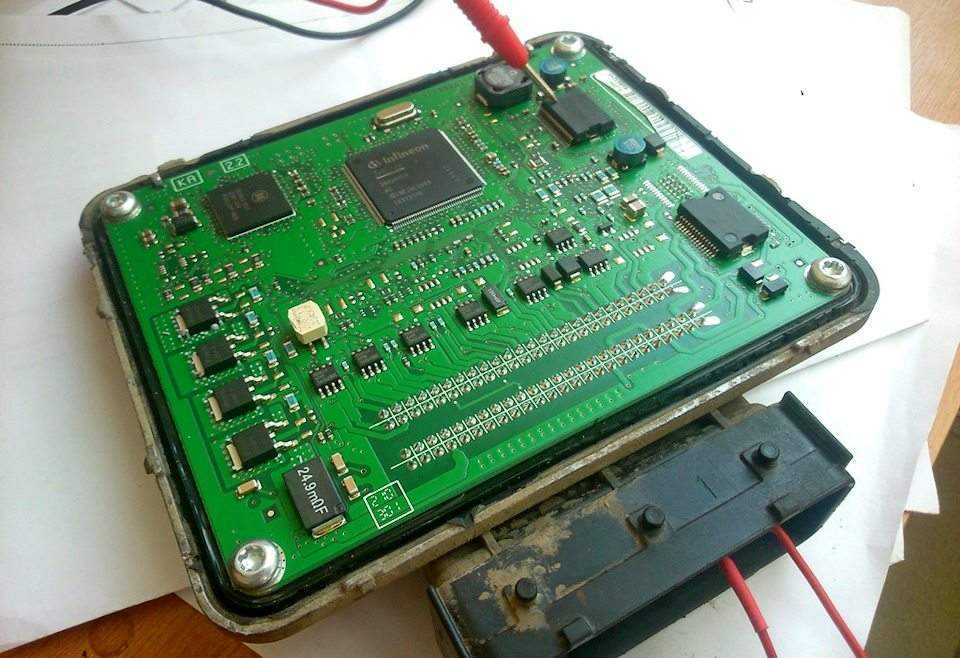

Электронный блок управления

Что далее? Есть 2 решения проблемы – ремонт старой платы ЭБУ путем перепайки поврежденных деталей, либо замена блока на новый с последующей перепрошивкой. Просто «подкинуть» блок от другой машины не получится – часто требуется адаптация ключа иммобилайзера. Запустить двигатель можно только после «прописки» старого ключа в новый блок.

Что такое TSI?

TSI — это двигатель, который имеет внедрённую систему непосредственного впрыска топлива и имеющий двойной турбонаддув с содержанием механического компрессора. TSI двигатели более сложные обычного турбированного двигателя, но по своим параметрам он имеет ряд плюсов, а именно:

• Большая надёжность;
• Больший уровень мощности;
• Более экономичный в сравнении с обычным двигателем.

Если описывать более кратко о TSI достоинствах, то проще сказать, что он практически не имеет негативных характеристик.

Главным отличием мотора TSI это наличие двухступенчатого наддува, которые включает в себя турбокомпрессор и нагнетатель с механическим приводом. В моторы типа TSI внедрено максимальное количество инноваций и новшеств современного мира технологий, но за TSI двигателями нужен более тщательный уход, а если подробнее, то:

• Нужно использовать только дорогие расходные составные и жидкости;
• Следить за общим состоянием мотора;
• Чаще и своевременно проходить техническое обслуживание;

Но не все так устрашающее как могло бы показаться. TSI двигатели не такие уж и капризные, а детали и частые поездки на проверку быстро окупаются из-за малого потребления топлива. А касательно шума TSI агрегата, то об этом можно не волноваться. Его монтируют в специальный корпус, который полностью покрыт звукопоглощающей пеной, как правило все воздушные потоки проходят через шумоглушители. Для более сильного развития давления наддува TSI корпус разработчики вмонтировали редуктор, который увеличивает скорость оборотов в среднем в пять раз (это около 17000 оборотов в одну минуту).

Чистка дроссельной заслонки в Пассат Б5

Дроссельная заслонка это некий механизированный регулятор проходимого сечения каналов. Она изменяет количество протекающих газа и жидкостей в канале среды. Дроссельная заслонка карбюратора отвечает за стабилизацию потребления горючих смесей, которые образуются в карбюраторе и поступают в цилиндр двигателя с внутренним сгоранием. В карбюраторе с постоянным разрежением дроссельная заслонка практически ничем не отличается от карбюратора с уменьшающимся потоком.

Также дроссельная заслонка может применяться на моторах дизельного типа для экстренной остановки мотора при движении (если будет экстренная необходимость остановить мотор, то поворачиваясь дроссельная заслонка закроет поток воздуха в цилиндр и мотор заглохнет).

Итак, сам процесс чистки дроссельной заслонки:

1. Снимите заднюю крышку на моторе предварительно отсоединив её от зацепов;
2. Открутите три самореза, которые крепят бачок ОЖ;
3. Вытяните тросик газа и после отцепите его от дроссельной заслонки;
4. Разожмите хомут и снимите патрубок;
5. Открутите вин, который держит пластмассовый патрубок предварительно отсоединив провода цилиндров;
6. Снимите сам патрубок;
7. Открутите крепёжные винты;
8. Вымойте ДЗ;
9. Дроссельная заслонка собирается в обратном порядке.

Адаптация двигательной заслонки

Эта операция (адаптация) в стандарте называется процесс обучающий ЭБУ мотора в ходе которой ему указывают максимальное положение адаптации заслонки, чтобы он смог приподнять или закрыть дроссель.

Адаптация дроссельной заслонки нужна в том случаи если:

• Вы меняли ЭБУ вашего автомобиля;
• Осуществляли очистку дроссельной заслонки и снимали или же просто производили замену;
• Вы делали замену или снимали акселератор (педаль);
• Аккумулятор вашего транспорта полностью разрядился.

Адаптация дроссельной заслонки нужна при основных симптомах, а именно на:

• Нестабилизированная работа мотора при холостом ходу;
• Свист при сильном нажатии на педаль газа;
• Потеря или нехватка мощности.

ВНИМАНИЕ! Когда выполняется адаптация дроссельной заслонки не трогайте педаль газа и не запускайте сам мотор, достаточно включить зажигание. А дальше пошагово:

А дальше пошагово:

• Переходите в канал двигатель;
• Дальше базовые установки;
• Если у вас авто с электроприводом, то выбираем канал 60, если же с тросовым канал 98;
• Дальше нажимаем кнопку адаптация (ждём пока не появиться сообщение вроде Адаптация выполнена);
• Выключаем программу и через 15-40 секунд проверяем на ошибки;
• Завершаем процедуру адаптации дроссельной заслонки.

ВНИМАНИЕ! Уровень угла за стандартом считается значение от 3.5 до 4.0. Посмотреть эту информацию можно в блоке двигатель 01 и канал №3

Проблемы инжекторных двигателей

Здравствуйте, Владимир. Такие симптомы, как проявляющиеся в вашем авто, не могут свидетельствовать о конкретной поломке. Здесь необходимо смотреть автомобиль, чтобы точно выяснить, по каким причинам вы теряете обороты при движении.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

• Для начала вам необходимо проверить работу бензонасоса. Судя по всему, проблема заключается именно в нем. Когда во время движения у вас вновь проявятся симптомы «болезни», возьмите мокрую тряпку и положите прямо на него. Если холостые обороты выровняются, и двигатель вновь заработает хорошо, то, по всей видимости, подошло время замены топливного насоса. Кроме того, рекомендуем вам проверить сетку насоса, которая также считается топливным фильтром. Прочистите ее, так как она часто является причиной нестабильной работы двигателя.

Двигатель глохнет на ходу – самые нетривиальные причины и их устранение

• Для начала вам необходимо проверить работу бензонасоса. Судя по всему, проблема заключается именно в нем. Когда во время движения у вас вновь проявятся симптомы «болезни», возьмите мокрую тряпку и положите прямо на него. Если холостые обороты выровняются, и двигатель вновь заработает хорошо, то, по всей видимости, подошло время замены топливного насоса. Кроме того, рекомендуем вам проверить сетку насоса, которая также считается топливным фильтром. Прочистите ее, так как она часто является причиной нестабильной работы двигателя.

Типичные неисправности генератора Passat B5 ? Неправильно отрегулированный карбюратор выдает переобогащенную смесь, в результате чего может залить свечи, что вызовет их отказ.

Проблемы с подачей топлива

Выход из строя мембраны вакуумного усилителя Нередко водители приходят в недоумение – почему автомобиль глохнет при нажатии на тормоз? Казалось бы, какое отношение тормозная система имеет к работе двигателя? В действительности имеет – вакуумный усилитель тормозов посредством вакуумного шланга связан с впускным коллектором.

В современных автомобилях причиной неисправности может послужить даже разгерметизированная гофра воздуховода. Это связано с тем, что в случае ее повреждения воздух начинает подсасываться в обход датчика массового расхода воздуха (ДМРВ). В результате он сообщает блоку управления неверные данные и, как следствие, автомобиль глохнет.

Надо сказать, что подобная проблема проявляет себя не только на ходу, но и на холостых оборотах. Мотор начинает работать не стабильно – обороты «плавают», периодически двигатель глохнет.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Датчик холостого хода

На нейтральной скорости автомобиля скорость холостого вращения коленвала должна составлять 600 – 800 об/мин. Электронный модуль управления двигателем предполагает поддержку частоты вращения клапаном или корпусом дроссельной заслонки. данный датчик работает только на холостом ходу, при открытой педали акселератора воздух подается, через дроссельную заслонку, когда же педаль не нажата заслонка закрыта и воздух протекает через канал холостого хода.

Расположение

Датчик холостого хода располагается на корпусе дроссельного узла. Он открывает, либо закрывает канал ХХ. Это необходимо для регулирования холостого хода.

Признаки неисправности

В случае неисправности датчика холостого хода появляются рывки в работе машины, особенно в начале движения. Признаками нарушений является:

• Самопроизвольная остановка автомобиля на малом ходу;
• Мотор запускается в случае частого нажатия на педаль;
• На прогретом двигателе ощутимы повышенные обороты холостого хода;
• Вибрации двигателя на ХХ.

Выход из строя датчик холостого хода нарушает работу двигателя. При обнаружении неполадки следует заменить устройство.

Нарушение условий функционирования

Когда не заводится Фольксваген Пассат, не зависимо от модельного ряда, значит нарушена работа одного или нескольких узлов, отвечающих за пуск ДВС. Для нахождения точной причины нужно последовательно проверить работоспособность всех элементов. Диагностику рекомендуется начинать с наиболее вероятных деталей, что определяется по первичным симптомам и условиям эксплуатации.

Машина не заводится в мороз по целому ряду причин. Наиболее распространенные поломки в автомобилях Фольксваген Пассат поколения Б3 и Б4:

• низкий заряд АКБ — для устранения достаточно зарядить аккумулятор, взять заряженный или «прикурить» от другого автомобиля;
• неправильные показания датчиков температуры ОЖ и воздуха — для устранения датчики заменить на рабочие;
• загустение моторного масла — провести полную замену масла с необходимыми температурными характеристиками.

Эти причины характерны и следующим поколениям Пассата. Устранить влияние низкой температуры можно загнав автомобиль в отапливаемое помещение. Если в тепле проблема с запуском не повторилась — наиболее вероятные поломки, в списке выше.

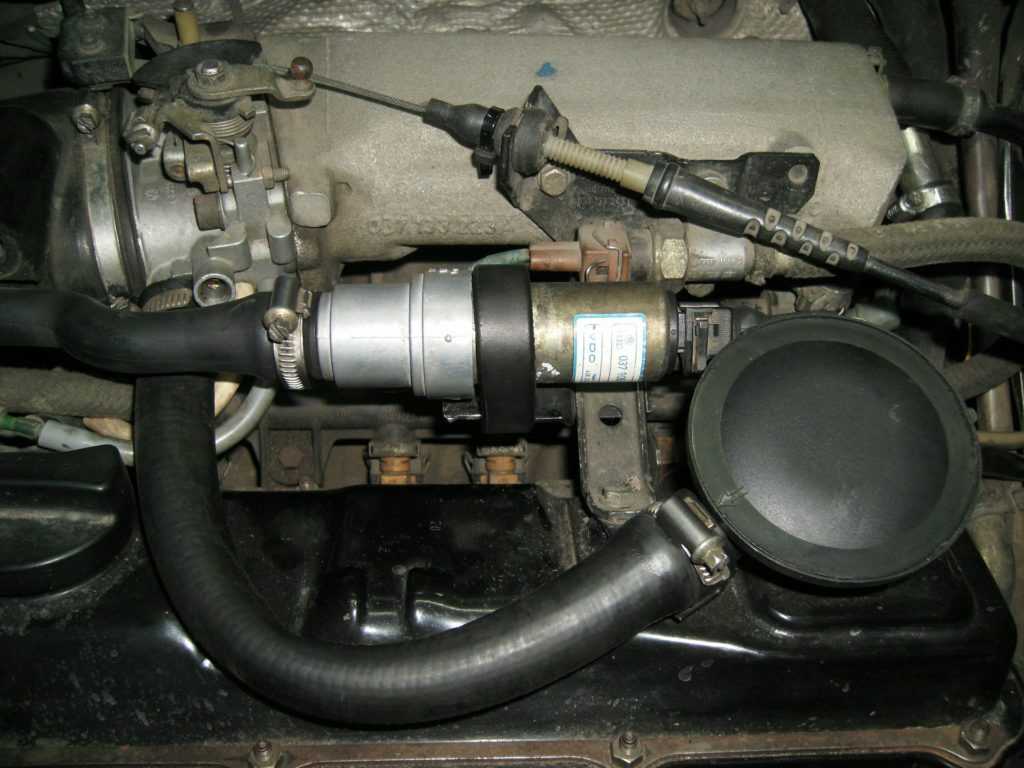

Клапан EGR

Если ваш мотор имеет систему рециркуляции отработавших газов, нестабильная работа на холостых оборотах может быть вызвана неисправностью клапана ЕГР. Проблема наступает уже спустя 5 лет эксплуатации.

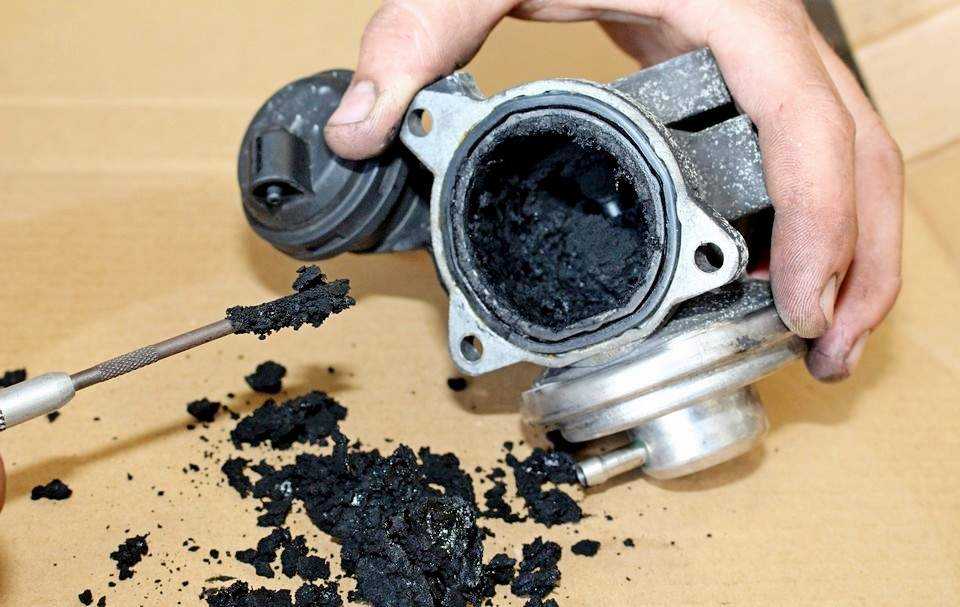

Загрязненный клапан рециркуляции газов

Клапан рециркуляции покрывается толстым слоем масла и сажи, из-за чего перестает нормально работать. Вместе с этим загорается «Чек» на панели приборов, плавают обороты на горячую. В движении такой автомобиль плохо набирает скорость, заметны рывки при ускорении, а из глушителя выходит черный дым. Иногда можно ограничиться чисткой клапана, но лучше заменить закоксованный элемент на новый

Обратите внимание, что при замене клапана на некоторых авто необходимо его прописать в электронном блоке управления ДВС.

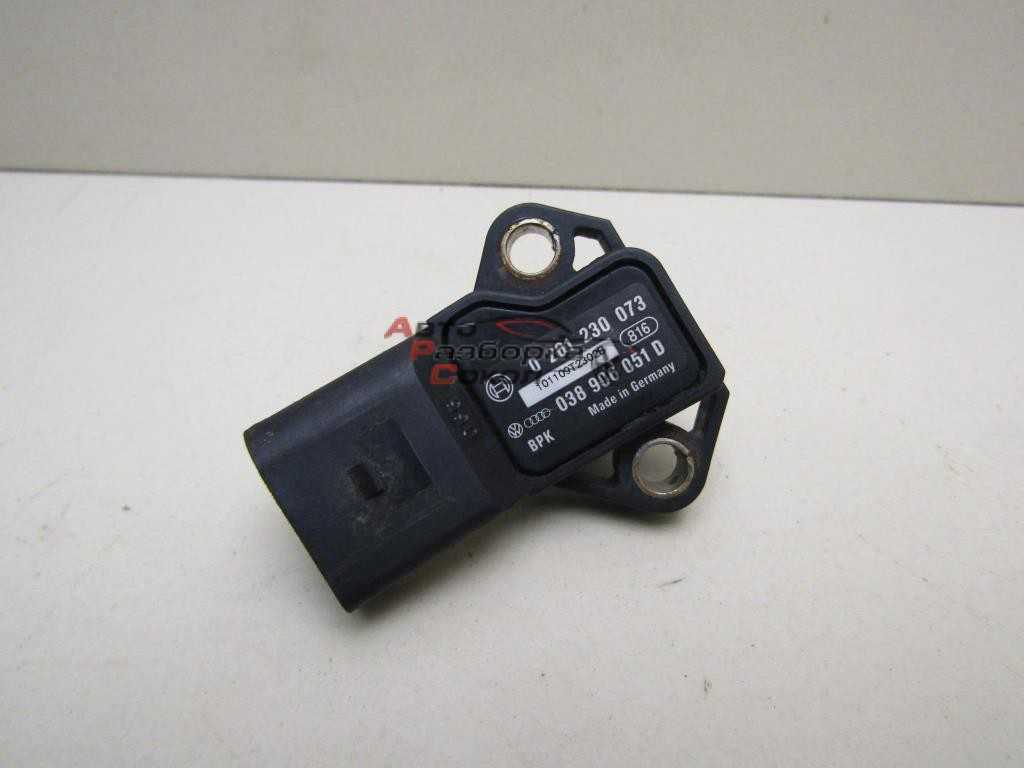

Датчик абсолютного давления

Современный автомобильный датчик контролирует давление воздуха во впускном тракте. Он сигнализирует для расшифровки блока. Таким образом, рассчитывается плотность воздуха, подаваемая к двигателю, подготавливается топливно-воздушная смесь. Датчик измеряет величину избыточного давления от компрессора.

Расположение

Устройство располагается в общем корпусе из пластика или алюминия с датчиком температуры воздуха.

Признаки неисправности

Выход из строя датчика абсолютного давления характеризуется признаками:

• резкий запах топлива и белый цвет у выхлопных газов;
• увеличение расхода топлива;
• обороты двигателя на холостом ходу медленно сбрасываются;
• переключение скорости вызывает рывки.

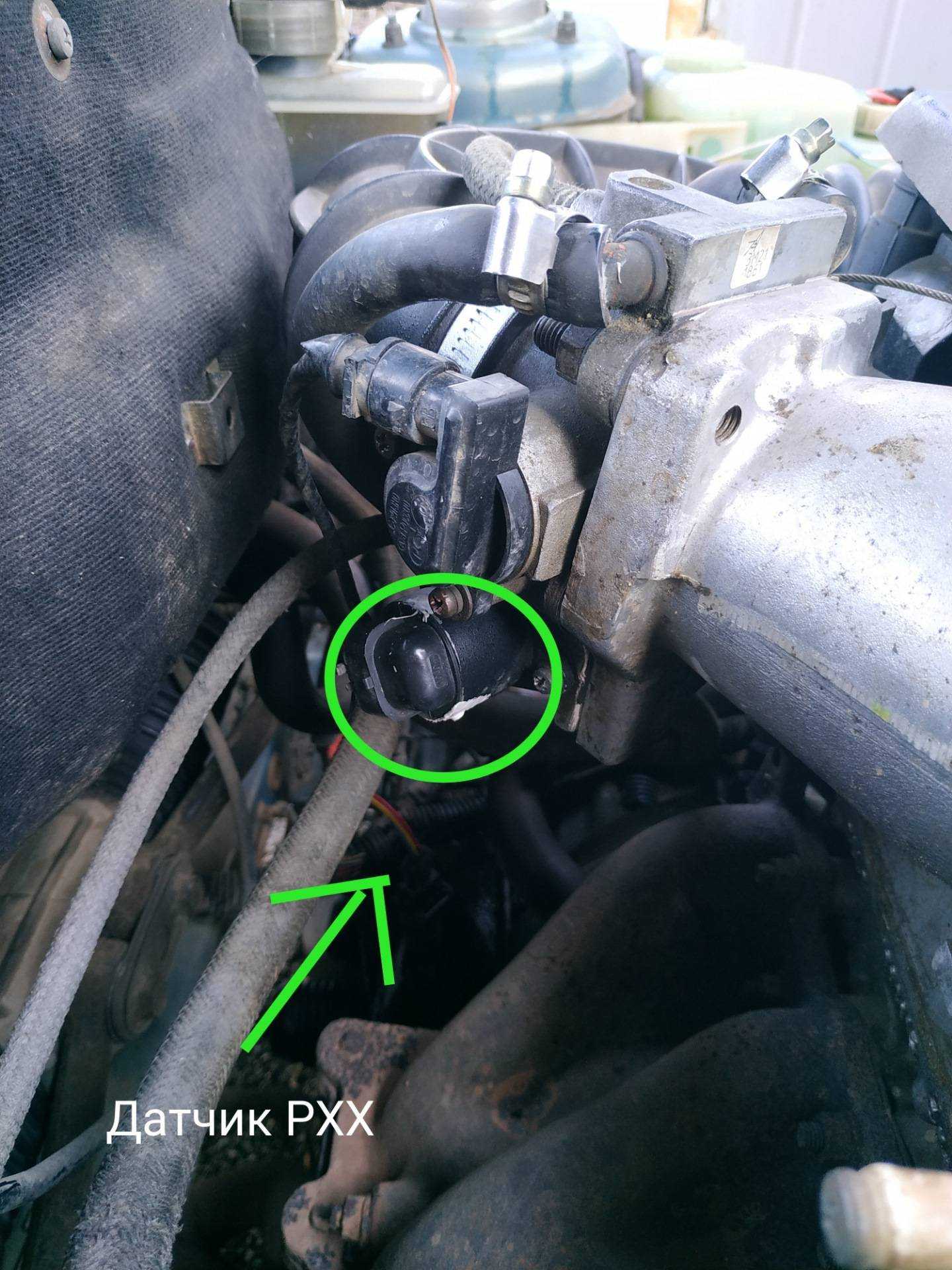

Датчик РХХ

На холодную двигатель работает нормально, но после прогрева тахометр сходит с ума. Это может быть причиной неисправного датчика или самого регулятора холостого хода. Вместе с этим двигатель удается запустить только с нажатой педалью газа, а на ходу при переключении передач мотор глохнет.

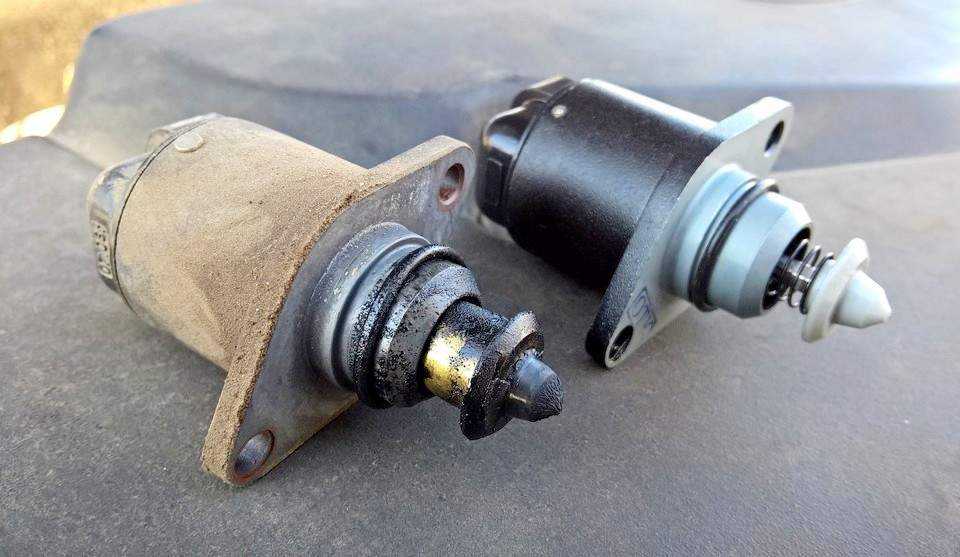

Загрязненный и новый регуляторы ХХ

Из‐за нагара, шток не в состоянии нормально двигаться. Если плавают обороты на прогретом двигателе из‐за датчика РХХ, разборка и чистка механизма с заменой уплотнительного кольца поможет устранить проблему. Но так бывает не всегда — возможно, вышла из строя обмотка, статор или подшипник. В таком случае проще заменить РХХ на новый.

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

• Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
• Зеленый обозначает заземление;
• Провод розово- или красно-черного цвета идет от основного реле;
• Бело-серый провод отвечает за выход напряжения.

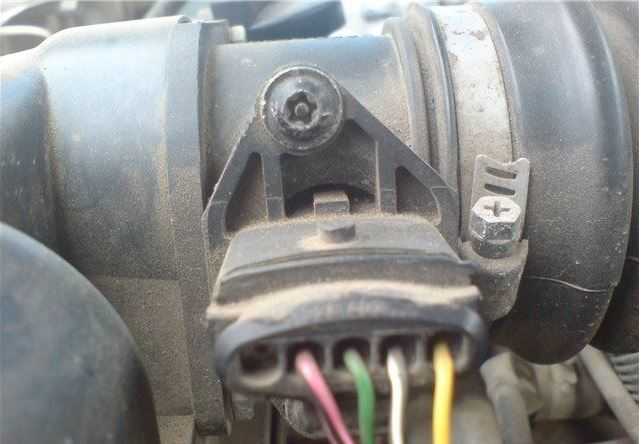

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

• При хорошем состоянии показатель будет 1.01… 1.02;
• При «нормальном» — 1.02… 1.03;
• Датчик скоро перестанет работать – 1.03… 1.04;
• Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
• Замена агрегата требуется при показании 1.05 и выше.

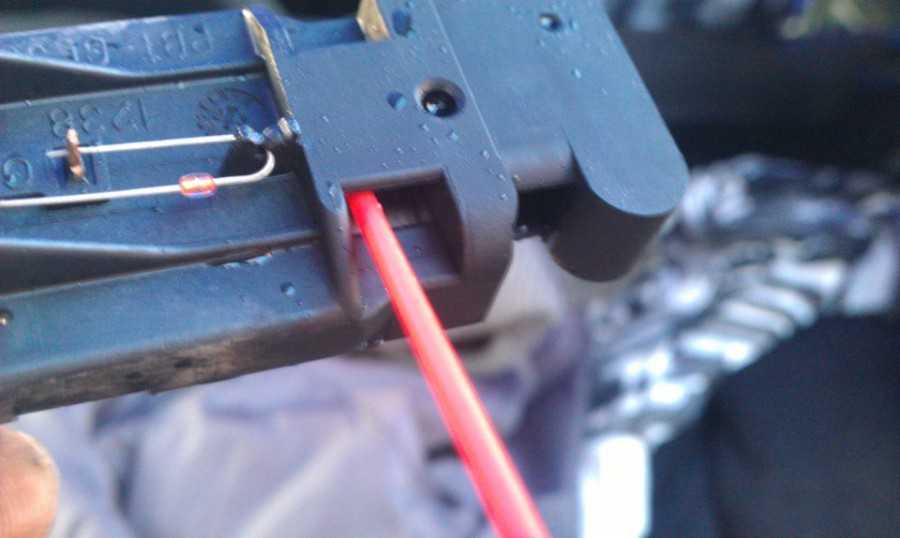

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «UДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

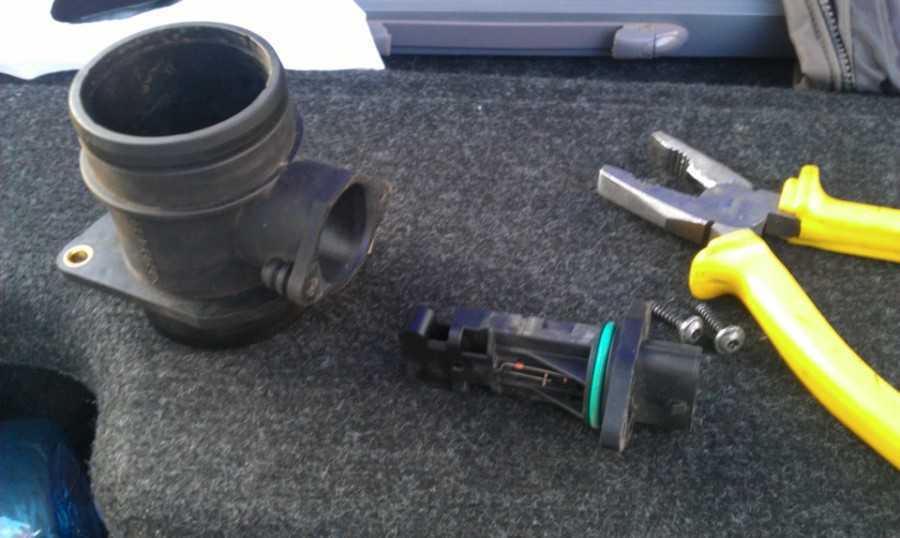

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
