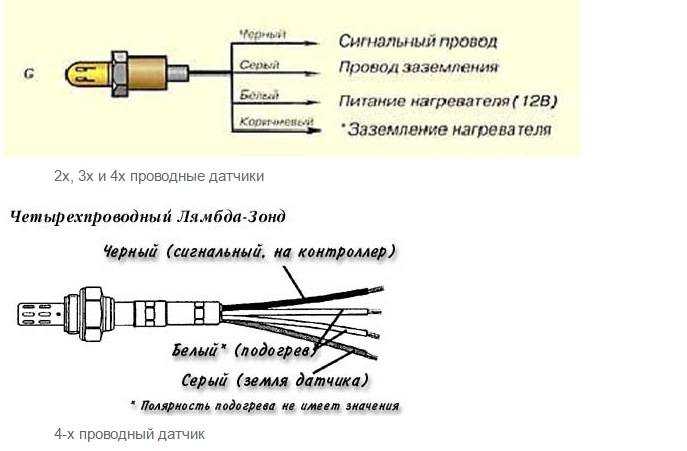

Провода лямбда-зонда

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Чистка

Наличие отложений грязи на разъемах датчика или дроссельной заслонке — одна из основных причин того, почему при рабочей части корпус может вибрировать, двигатель не крутится плавно, а обороты колеблются. Процесс очистки состоит из нескольких этапов:

• Отсоединен воздушный фильтр под капотом;
• Первым снимается патрубок, расположенный под дроссельной заслонкой;
• Впоследствии разъединяются разъемы датчика и демпфера;
• Дроссельная заслонка снимается;
• Место установки очищается специальными средствами;
• Регулятор разбирается и его составные элементы очищаются;
• Сборка конструкции осуществляется в обратной последовательности.

Если после такой работы обороты продолжают скакать или колебаться, двигатель сильно нагревается и торможение происходит неравномерно, скорее всего, датчик следует заменить.

Датчик кислорода рено логан схема подключения

Схема соединений жгута проводов двигателя 1,4–1,6 (8V): 1 – генератор; 2 – компрессор кондиционера; 3 – вентилятор системы охлаждения; 4 – дополнительный резистор; 5 – стартер; 6 – аккумуляторная батарея; 7 – датчик абсолютного давления воздуха; 8 –датчик скорости автомобиля; 9 – датчик положения коленчатого вала; 10 – датчик температуры воздуха на впуске; 11 – клапан продувки адсорбера; 12 – управляющий датчик концентрации кислорода; 13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 – диагностический датчик концентрации кислорода; 15 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 16 – катушка зажигания; 17 – свечи зажигания; 18 – форсунки; 19 – датчик положения дроссельной заслонки; 20 – регулятор холостого хода; 21 – датчик температуры охлаждающей жидкости; 22 – датчик детонации; 23 – датчик давления хладагента; 24 – датчик давления в системе гидроусилителя рулевого управления; 25 – датчик недостаточного давления масла; 26 – выключатель света заднего хода; 27 – электронный блок управления двигателем (контроллер); 28 – блок предохранителей и реле в моторном отсеке; 29 – реле большой скорости вентилятора системы охлаждения; 30 – реле малой скорости вентилятора системы охлаждения; 31 – реле компрессора кондиционера; 32 – реле топливного насоса и катушки зажигания; 33 – главное реле; 34, 35 – предохранители в блоке реле и предохранителей в моторном отсеке; 36 – колодка соединения с передним жгутом проводов кузова

Снятие датчика температуры охлаждающей жидкости двигателя 1,6 (16v)рено логан, сандеро

Снимаем датчик температуры охлаждающей жидкости для замены.

Датчик ввернут в резьбовое отверстие корпуса термостата. При снятии датчика нужно предварительно слить часть охлаждающей жидкости из двигателя (до уровня отверстия под датчик). При замене датчика (при наличии нового) можно, не сливая жидкости, вывернуть датчик и, заткнув отверстие пальцем руки (чтобы предотвратить утечку жидкости), затем ввернуть новый датчик.

• Демонтируем резонатор воздушного тракта. При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…
• …и отсоединяем колодку жгута проводов от разъема датчика.
• Накидным ключом «на 21» выворачиваем датчик из отверстия корпуса термостата

Соединение датчика с корпусом термостата уплотнено алюминиевой шайбой. Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.

Затягиваем датчик предписанным моментом (см. «Приложения»)

Проверяем и при необходимости доводим до нормы уровень охлаждающей жидкости в расширительном бачке.

Замена датчика ДТОЖ ПРИЧИНЫ и немного про подсос воздуха.

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2108,2109,21099,2110,2111,2112,2113,2114

Техническое описание

Габаритные размеры

Технические характеристики автомобилей

Паспортные данные автомобиля

Расположение органов управления

Ключи к автомобилю

Двери, центральный замок

Выключатель (замок) зажигания

Рычаг селектора автоматической коробки передач

Комбинация приборов

Регулировка передних сидений и рулевой колонки

Выключатели

Блок управления отоплением

Выключатель подушки безопасности переднего пассажира

Подрулевые переключатели

Регулятор направления пучков света фар

Зеркала заднего вида

Техника безопасности при обслуживании и ремонте

Расположение основных узлов и агрегатов автомобиля

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Проверка уровня жидкости в бачке омывателей стекол

Замена щеток очистителей ветрового стекла

Проверка уровня масла в двигателе 1,4–1,6 (8V)

Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)

Замена свечей зажигания двигателя 1,4–1,6 (8V)

Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)

Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)

Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)

Проверка уровня масла в двигателе 1,6 (16V)

Замена масла и масляного фильтра двигателя 1,6 (16V)

Замена свечей зажигания двигателя 1,6 (16V)

Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро

Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро

Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро

Замена охлаждающей жидкости двигателя 1,6 (16V)

Проверка уровня и доливка масла в механическую коробку передач РеноСандеро

Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро

Замена жидкости в гидроприводе тормозной системы

Прокачка гидропривода тормозной системы

Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро

Проверка привода выключения сцепления

Проверка состояния тормозной системы

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния системы выпуска отработавших газов

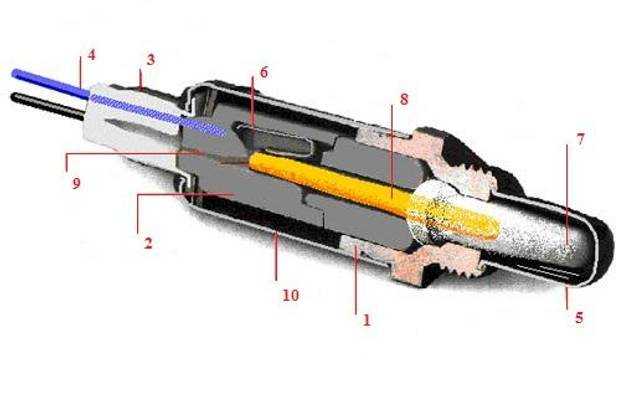

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Симптомы неисправности

Где он установлен

По поведению автомобиля можно достаточно легко определить, что лямбда зонд пришел в негодность:

• Автомобиль дергается во время движения;
• Обороты плавают;
• Катализатор работает неправильно;
• Расход топлива заметно растет;
• В выхлопных газах наблюдается большое количество токсинов.

За работой этого датчика требуется постоянный контроль. Согласно руководству по эксплуатации, проверка выполняется каждые 10 тысяч пройденных километров. Но если условия эксплуатации машины трудные, приходится регулярно ездить в сложных условиях, двигатель перегружается, тогда проверку лучше проводить чаще.

Замена датчика кислорода (лямбда-зонд) Рено Меган 1 и 2

Подскажите плиз, выскочили провода из фишки второй лямбды при снятии выхл. Какие мне куда провода подключить, додж стратус 2 год 2,4литра. Спасибо за вопрос. В Вашем случае, чтобы не ухудшить ситуацию, я настоятельно рекомендую Вам обратиться к хорошему авто электрику. Он либо обратится к распиновка лямбда зонда рено меган 2 производителя, либо прозвонит провода и таким образом восстановит проводку.

У меня сейчас такая же проблема. Уточните, какой именно лямбда зонд вышел из строя. Он прозвонит провода или обратится к документации производителя автомобиля.

https://youtube.com/watch?v=OAVIJ8Tmolc

По нижнему лямбда зонду нет данных. Кроме того универсальных датчиков более разновидностей. Вы какой именно универсальный лямбда зонд имеете ввиду?

Лямбда зонды по цветам проводов не подбирают, поскольку существует множество разновидностей лямбда зондов для с одним и тем же набором цветов проводов. Гранд чироки лоредо wj 4. Какой аналог можно поставить?

И можно ли ставить после катализатора универсальный? Гранд Чероки Ларедо для разных рынков выпускался с разными требованиями по выхлопу.

Соответственно устанавливались разные лямбда зонды. Для американского рынка ставилось два варианта лямбда зондов: Совсем другие лямбда зонды устанавливались для машин, поставлявшихся в Европу.

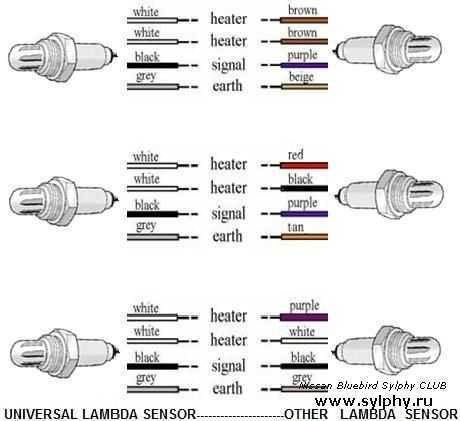

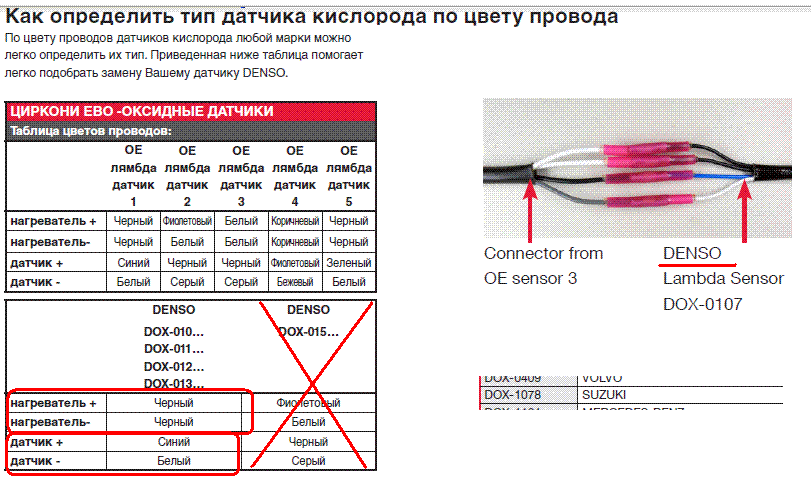

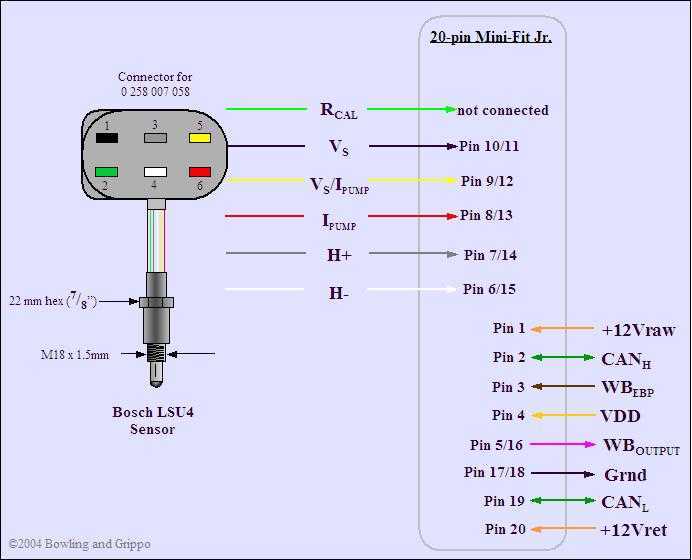

Таблицы распиновки лямбда зондов

Убедили что на мою машину подойдет, но я сомневаюсь как. Совместимость лямбда зондов проверяется не по цвету проводов, а по ВИНу автомобиля и номерам оригинальных и не оригинальных датчиков.

Существуют сотни разных лямбда зондов с одинаковым цветом проводов. Резьба подходит, штекер тоже, вот только распайка не та.

W0L0TGF ,а вот номера датчика нет, он вооб был в запаяной полиетиленовой упаковке без каких либо опознований. На торце правда есть цифрымогу скинуть фото но куда? Меня смущают не цвета, а их распиновка. Судя же по вашей таблице Черный это сигнал, серый — земля, два белых это подогрев. У оригинала последовательность распиновки такова: А у купленного мною серый, белый, черный, белый

Если Вас по-прежнему смущает наш ответ, то Вы можете сдать в магазин купленный лямбда зонд и приобрести в ближайшем магазине недорогой универсальный лямбда зонд Bosch 0который полностью подойдёт и по типу датчика распиновка лямбда зонда рено меган 2 по цветам проводов, если Вам это так важно

Европейка, с двигателем 2az-fe, искал контрактный лямбда зонд к сожалению только новые, есть вариант живого лямбда зонда от camry acv 40, но он не подходит по длине провода и не много по направляющим штекер, плюс отличается цветами проводов у распиновка лямбда зонда рено меган 2 синий, белый и два чёрных а у сороковки два белых чёрный, серый. Есть смысл резать и соединять по вашей таблице?

Так же есть датчик от авенсиса с таким же мотором, провода цветами совпадают но корпус самого датчика отличается.

Такие датчики нельзя резать, они не будут работать. Используйте лямбда зонд рекомендованный производителем. Не подойдёт. Используйте лямбда зонд, рекомендованный производителем. Можно ли заменить этот зонд на универсальный Bosch? Только уточните у продавца номер универсального лямбда зонда, поскольку у Bosch множество разновидностей универсальных датчиков. Подскажите пожайлуста. Дили мк год.

Renault Megane

Сборка китай. Оборван разъем приемный второго датчика. Разъем отсутствует. А 2-й кислородный датчик устанавливается после каталитического нейтрализатора — его задача оценивать состояния катализатора. Распиновка лямбда зонда рено меган 2 замена 1-го, управляющего, лямбда зонда на втором Мегане требуется намного чаще, к тому же поменять будет не так уж и просто, предлагаем вам наглядную фото инструкцию как производится замена лямбда зонда на Рено Меган 2 своими руками.

Ну, а так же понадобится трещетка с удлинителем, обычная плоская отвертка и скорее всего паяльник, чтобы перепаять разъём если вы приобрели не оригинальный кислородный датчик Renault.

Поэтому скачал на мобилу фотку расположения проводов и по ней «поженил» провода лямбды и штатной проводки. Заводское соединение лямбды и штатной проводки.

Фото с меган2 клуба. Фоток в процессе не делал, так как на улице не май месяц, а на мобиле светилась фотка свыше. На что влияет его обрыв? Нажмите, чтобы раскрыть У меня машина при обрыве или отключении уходит в аварийный режим, хуже едет с низов, распиновка лямбда зонда рено меган 2 расход чуть больше!

Я заводской разъем вообще отрезал и припаял разъем с ВАЗа — теперь ВАЗовский датчик закрутил, разъем соединил и покатился!

• Цветовая маркировка пружин ситроен



• Пежо боксер масса двигателя где находится



• Как снять рулевую колонку рено лагуна 2



• Как проверить уровень масла в гидроусилителе руля на рено логан



• Провисла дверь рено меган 2

Ошибка P0136 Renault – неисправность цепи датчика кислорода

5 лет ago AutoTime

12 769

Что означает ошибка P0136:

Ошибка P0136 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 2) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.

Причины ошибки P0136 Renault:

• Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль переходит в аварийный режим и загорается индикатор «Check engine».
• Неисправность проводки датчика кислорода.
• Неисправность второго лямбда-зонда.
• Неисправность выхлопной системы

Какие симптомы при ошибке P0136:

• При этой ошибке двигатель Renault может работать на повышенных холостых оборотах.
• На приборной панели загорится индикатор «Check engine».
• При старте двигателя в цилиндрах могут наблюдаться пропуски воспламенения, которые по мере прогрева исчезают.
• В случае неисправности выхлопной системы, характерный звук будет слышен в районе расположения второго датчика кислорода.
• Потеря мощности при забитом или неисправном катализаторе

Как проводится диагностика ошибки P0136:

• Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
• На работающем автомобиле просмотреть выходные данные датчика кислорода.
• Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
• Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
• Проверить наличие повреждений выхлопной системы перед датчиком.
• Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике ошибки P0136:

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике неисправности P0136 Renault.

• Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
• Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
• Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
• Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.

Насколько серьёзна ошибка P0136:

• Напряжение датчика кислорода выходящее за границы допустимых параметров может свидетельствовать о проблемах с выхлопной системой или двигателем.
• Если катализатор поврежден перед датчиком кислорода, то он не может считывать корректные значения.
• В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя Renault.

Что необходимо ремонтировать для исправления ошибки P0136 Renault:

• В случае неисправности заменить датчик кислорода (bank 1 sensor 2)
• Ремонт или замена проводки, или разъема датчика кислорода (bank 1 sensor 2)
• Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
• Замена катализатора

Дополнительные сведения о коде ошибки P0136:

Второй датчик кислорода (bank 1 sensor 2) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Датчик концентрации кислорода (диагностический)

Для выполнения работы потребуется специальный ключ на 22 мм для отворачивания датчика (см. выше).Показана работа по замене датчика концентрации кислорода на двигателе 1,6 8V (К7М), на двигателе 1,6 16V (К4М) датчик меняется аналогично.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.2. Снимаем защиту картера двигателя (см. тут ).3. Отсоединяем колодку жгута проводов от колодки проводов датчика.

4. Осматриваем разьем и убеждаемся в отсутствии коррозии, окислов и повреждений. При необходимости обрабатываем специальным средством для очистки и защиты электрических контактов.

5. Отсоединяем держатель колодки жгута проводов датчика от кронштейна на коробке передач.

Проверить датчик можно, измерив сопротивление на его выводах С (красно-синий провод) и D (черно желтый провод). У исправного датчика сопротивление при температуре 23 *С должно быть в пределах 5-7 Ом.

6. Выводим жгут проводов датчика из держателя.

7. Наносим на датчик в месте его крепления проникающую смазку. Специальным ключом на 22 мм отворачиваем датчик и извлекаем его из каталитического нейтрализатора.8. Устанавливаем новый датчик в обратной последовательности. Перед установкой покрываем резьбу датчика медьсодержащей смазкой, следя при этом, чтобы смазка не попала на чувствительный элемент датчика. Затягиваем датчик моментом 45 Нм.

Какими еще могут быть проблемы

Если вышел из строя регулятор холостого хода, то часто признаками неисправности может быть работа двигателя с перебоями и наличие вибраций. Они могут быть пониженными, когда мотор глохнет, и повышенными, увеличивая расход топлива, машина дергается и наблюдается спад тяги. Подобная проблема возникает на всех модификациях данной линейки (с моторами 1.6 л на 16 клапанов и 1.4 л). Регулировка оборотов до нормы на Рено Логан выполняется за несколько действий.

Также наиболее часто неисправность для данной марки авто можно проследить по значительной вибрации кузова и салона седана и по большим затратам бензина. Машина на холостом ходу удерживает завышенные обороты, силовой агрегат работает скачками. Этот недуг существенно снижает управляемость машины Рено Логан, а ресурс двигателя будет вырабатываться быстрее.

В большинстве случаев, если неисправен датчик холостого хода, то проблема вызвана загрязнением дроссельной заслонки или же самого регулятора холостых оборотов. В этом случае необходимо очистить засоренные детали и регулярно проводить данную процедуру в целях профилактики.

Метод первый

Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком.

Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.

Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.

Процедура по восстановлению выполняется по следующему алгоритму:

• Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
• Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
• Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.

Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.

Сейчас читают: Болт колеса Logan на штампованный диск M12x1.5×22- 8200623085 Renault. Продажа оптом и в розницу.

Характеристика лямбда-зонда

Что такое датчик кислорода или лямбда-зонд, где находится устройство, в чем заключается его принцип работы, какие функции выполняет этот регулятор? Для начала разберем основные характеристики — назначение, а также где может располагаться девайс.

Назначение и функции

Кислородный датчик представляет собой устройство сопротивления, этот девайс расположен перед катализатором, на впускном коллекторе. Данные, которые передает кислородный датчик, обрабатываются управляющим блоком и используются для поддержания необходимого состава топливовоздушной смеси. Лямбда-зонд передает сигнал на ЭБУ, если в камеры сгорания подается очень богатая или бедная горючая смеси. В соответствии с полученными данными, которые передает кислородный датчик, блок управления регулирует подачу воздуха и топлива для образования смеси.

Устройство и принцип работы

В чем заключается принцип работы кислородного датчика?

Любой универсальный лямбда-зонд включает в свою конструкцию такие составляющие:

1. Корпус универсального регулятора, который обычно выполнен из металла. На корпусе переднего верхнего или нижнего регулятора также имеется резьба, с помощью которой лямбда-зонд устанавливается в посадочное место. В корпусе также будет отверстие, позволяющее обеспечить вентиляция регулятора.
2. Уплотнительная резина, позволяющая обеспечить герметичность.
3. Керамический изолятор.
4. Наконечник, выполненный из керамики.
5. Контакты для подключения к бортовой сети.
6. Защитный щиток, на котором имеется отверстие для выпуска отработанных газов.
7. Нагревательный компонент устройства.
8. Спираль, которая монтируется в отдельном резервуаре.

Будь то первый или второй кислородный датчик, устройство изготавливается из термостойкого материала

Это важно, поскольку регулятор функционирует под нагревом, при повышенных температурах. Устройство может относится к одному из нескольких видов, которые отличаются между собой по количеству контактов — одно-, двух-, трех- и четырехпроводные

Диагностический датчик концентрации кислорода используется для обеспечения правильного расчета нужного объема горючего для определенного объема воздушного потока, подающегося в цилиндры. Устройство выполняет расчет этих значений в соответствии с экологической, а также экономической точки зрения

Это также важно, поскольку в настоящее время к транспортным средствам предъявляются жесткие требования в плане экологической безопасности. Диагностический датчик концентрации кислорода позволяет снизить вред для окружающей среды, основываясь на количестве содержащихся вредоносных для экологии веществ в выхлопных газах

https://youtube.com/watch?v=HkImG-inTy0

Причины и симптомы неисправностей

Если в работе регулятора есть неисправности, это может привести к более нестабильной работе двигателя.

По каким причинам кислородный датчик может выйти из строя:

1. В электроцепи произошел обрыв, в частности, в месте подключения устройства к сети. Также причина может заключаться в плохом контакте контроллера или их окислении.
2. Замыкание в работе девайса.
3. Загрязнение — одна из самых часто встречаемых проблем. Такая неисправность, как правило, обусловлена регулярной заправкой транспортного средства низкокачественным горючим.
4. Термические перегрузки регулятора. Такие проблемы, как правило, обусловлены неполадками в работе системы зажигания.
5. Постоянное использование автомобиля по бездорожью может привести к серьезным вибрациям и, как следствие, повреждению регулятора.
6. Лямбда-зонд может перестать функционировать в результате попадания в цилиндры двигателя, а также во впускные магистрали антифриза.
7. Выход из строя нагревателя датчика кислорода. Обычно эта проблема обусловлена износом устройства.
8. Еще одной причиной, по которой устройство может отказаться работать, является работа двигателя на обогащенной топливовоздушной смеси.

В том случае, если объем монооксида углерода увеличится до 3% и выше вместо нормативных 0.1-0.3%, это говорит о поломке контроллера. При такой проблеме регулятор демонтируется с помощью съемника и меняется (съемник можно приобрести в любом автомагазине). Съемник представляет собой ключ, позволяющий значительно проще демонтировать устройство. Но если съемника нет, можно обойтись и без него.

Предлагаем более подробно ознакомиться с причинами, которые позволят выявить неисправность девайса:

• повысился расход горючего;
• плавающие обороты при работе двигателя, в частности, на холостом ходу;
• при наборе скорости ощущаются рывки;
• появились сбои в работе катализатора;
• возросла концентрация вредных веществ и токсинов в отработанных газах.

Таблица распиновки датчиков лямбда-зонда

Деловое свидание, встреча

Сочетания цветов для циркониевых зондов.

Если цветовая схема вашего датчика идентична цветовой схеме одного из столбцов таблиц ниже (лямбда в цирконии или титане), значит, датчик имеет указанную конструкцию и распиновка 4-проводного лямбда-зонда соответствует данным указано в таблице.

Чтобы соответствовать современным экологическим требованиям и минимизировать загрязнение окружающей среды, в конструкцию выхлопной системы автомобиля Renault Logan включен каталитический нейтрализатор. Для его правильного функционирования уровень кислорода контролируется лямбда-зондом.

Отправьте сигнал в ЭБУ. Главный модуль регулирует состав топливовоздушной смеси по установленным алгоритмам.

Как правильно установить универсальный кислородный датчик?

1. Обрежьте провода нового кислородного датчика в соответствии с необходимой длиной.

READ Как в билайн подключить к тарифу дополнительные номера

ВАЖНО: Новый датчик, соединенный с имеющимся у вас коннектором, должен быть такой же длины, как и старый датчик с оригинальным коннектором. 2. Обрежьте провод старого кислородного датчика

Обрежьте провод старого кислородного датчика

2. Обрежьте провод старого кислородного датчика.

3. Зачистите провода нового датчика и коннектора от изоляции примерно на 7 мм каждый.

4. Обожмите стыковые соединения датчика и проводника специальными клещами и закройте термоусадочной трубкой (размер 22–16).

5. Нагревайте горячим воздухом термоусадочную изоляцию до тех пор, пока соединения не будут плотно закрыты.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов — распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница — машин с лямбда-зондами на циркониевой основе очень много, титановые — редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.
