Симптомы неисправности
Основным симптомом появления ошибки P0107 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
- Двигатель глохнет либо плохо заводится.
- Плавающие обороты, а также попытки заглохнуть на холостом ходу.
- Пропуски зажигания двигателя под нагрузкой или на холостом ходу.
- Снижение мощности двигателя.
- Плохой набор скорости.
- Повышенный расход топлива.
- В некоторых случаях симптомы могут отсутствовать, кроме сохраненного кода неисправности.
Диагностика ЭБУ
Для того чтобы понять, какой из датчиков или узлов повлиял на нестабильную работу мотора, стоит провести комплексную диагностику, бортовому компьютеру. Для этого потребуется кабель OBD II, планшет и портативный ПК, а также программное обеспечение.
Рекомендуется обратиться к профессионалам за помощью, которые быстро и качественно выполнят диагностические операции и устранят проблему.
Расшифровка кодов ошибок
Если автолюбитель, все же, решил самостоятельно устранить неисправность, то ему потребуется расшифровка кодов ошибок, которые выскочат на экран диагностического компьютера. Итак, рассмотрим, все коды ошибок и их расшифровку для двигателя УМЗ 4216:
| DTC | Описание |
| Р0105 | Некорректный сигнал датчика давления воздуха |
| Р0107 | Низкий уровень сигнала с датчика давления воздуха |
| Р0108 | Высокий уровень сигнала с датчика давления воздуха , |
| Р0122 | Низкий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка) |
| Р0123 | Высокий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка) |
| Р0112 | Низкий уровень сигнала с датчика температуры воздуха |
| Р0113 | Высокий уровень сигнала с датчика температуры воздуха |
| Р0115 | Некорректный сигнал с датчика температуры охлаждающей жидкости |
| Р0117 | Низкий уровень сигнала с датчика температуры охлаждающей жидкости |
| Р0118 | Высокий уровень сигнала с датчика температуры охлаждающей жидкости |
| Р0130 | Нет активности датчика кислорода № 1 |
| Р0131 | Низкий уровень сигнала с датчика кислорода № 1 |
| Р0132 | Высокий уровень сигнала с датчика кислорода № 1 |
| Р0133 | Датчик кислорода № 1 — медленный отклик |
| Р0135 | Обрыв цепи нагревателя датчика кислорода № 1 |
| Замыкание на землю цепи нагревателя датчика кислорода № 1 | |
| Замыкание на питание цепи нагревателя датчика кислорода № 1 | |
| Р0137 | Низкий уровень сигнала с датчика кислорода № 2 |
| Р0138 | Высокий уровень сигнала с датчика кислорода № 2 |
| Р0141 | Обрыв цепи нагревателя датчика кислорода № 2 |
| Замыкание на землю цепи нагревателя датчика кислорода Лг«2 | |
| Замыкание на питание цепи нагревателя датчика кислорода № 2 | |
| Р0201 | Обрыв форсунки 1 цилиндра |
| Замыкание на землю форсунки 1 цилиндра | |
| Замыкание на питание форсунки 1 цилиндра | |
| Р0202 | Обрыв форсунки 2 цилиндра |
| Замыкание на землю форсунки 2 цилиндра | |
| Замыкание на питание форсунки 2 цилиндра | |
| Р0203 | Обрыв форсунки 3 цилиндра |
| Замыкание на землю форсунки 3 цилиндра | |
| Замыкание на питание форсунки 3 цилиндра | |
| Р0204 | Обрыв форсунки 4 цилиндра |
| Замыкание на землю форсунки 4 цилиндра | |
| Замыкание на питание форсунки 4 цилиндра | |
| Р0217 | Температура двигателя выше предельно допустимой |
| Р0219 | Обороты двигателя выше предельно допустимых |
| Р0221 | Предел диапазона разности 1 и 2 дорожки ДПДЗ |
| Р0222 | Низкий уровень сигнала с датчика положения дросселя (2дорожка) j |
| Р0223 | Высокий уровень сигнала с датчика положения дросселя (2дорожка) j |
| Обрыв первичной цепи топливного реле | |
| Р0230 | Замыкание на землю первичной цепи топливного реле |
| Замыкание на питание первичной цепи топливного реле | |
| Р0301 | Пропуски воспламенения в 1 цилиндре |
| Р0302 | Пропуски воспламенения в 2 цилиндре |
| Р0303 | Пропуски воспламенения в 3 цилиндре |
| Р0304 | Пропуски воспламенения в 4 цилиндре |
| Р0327 | Низкий уровень сигнала с датчика детонации |
| Р0339 | Ошибка синхронизации датчика синхронизации КВ |
| Р0335 | Обрыв датчика синхронизации КВ |
| Р0341 | Ошибка синхронизации датчика фазы |
| Р0351 | Обрыв катушки зажигания 1 |
| Р0352 | Обрыв катушки зажигания 2 |
| Р0420 | Низкая эффективность нейтрализатора ОГ |
| Обрыв цепи клапана продувки адсорбера | |
| Р0443 | Замыкание на землю цепи клапана продувки адсорбера |
| Замыкание на питание цепи клапана продувки адсорбера | |
| Обрыв первичной цепи реле вентилятора охлаждения | |
| Р0480 | Замыкание на землю первичной цепи реле вентилятора охлаждения |
| Замыкание на питание первичной цепи реле вентилятора охлаждения | |
| Р0501 | Обрыв датчика скорости автомобиля |
| • | Неисправность регулятора холостого хода | |
| Р0505 | Обрыв цепи регулятора холостого хода |
| Замыкание на питание цепи регулятора холостого хода | |
| Р0563 | Высокое бортовое напряжение |
| Р0562 | Низкое бортовое напряжение |
| Р0603 | Ошибка EEPROM блока управления |
| Р0604 | Ошибка внешнего ОЗУ блока управления |
| Р0605 | Ошибка внешнего ПЗУ блока управления (ROM1) |
| Р0606 | Ошибка инициализации блока управления |
| Обрыв цепи лампы «CHECK ENGINE» | |
| Р0650 | Замыкание на землю цепи лампы «CHECK ENGINE» |
| Замыкание на питание цепи лампы «CHECK ENGINE» | |
| Р1107 | Низкий уровень сигнала с датчика барокоррекции |
| Р1108 | Высокий уровень сигнала с датчика барокоррекции |
| Р1122 | Низкий уровень сигнала с датчика положения педали акселератора (1 дорожка) |
Как устранять ошибку P0336?
Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.
Подключите автомобильное зарядное устройство
Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.
Подключите OBD2 сканер
Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.
Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.
Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.
Визуальный осмотр
Начните с визуального осмотра всех связанных жгутов проводов и разъемов
Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336
Проверка сопротивления датчика
Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.
Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.
Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.
Проверка осциллографом
Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.
Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.
Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ
Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала. Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости
Если форма сигнала нормальная, перейдите к следующему шагу
Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.
Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.
Проверка проводки
Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.
Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.
Принцип работы прибора
С введением специальной комиссией Евросоюза обязательных параметров Euro-2 и Euro-3 в электронике ТС стала обязательным к использованию система пропусков (воспламенения) зажигания, как функция при программировании ЭБУ. В «мозги» бортового компьютера были интегрированы и алгоритмы ее диагностики. С ее помощью для предотвращения излишней токсичности неотработанного горючего была инсталлирована программа отключения цилиндров с дефектами системы впрыска. Это происходит с помощью блокирования подачи горючего через систему инжекторов.С помощью превентивной блокировки такой функции прекращается попадание в окружающую среду несгоревшего горючего, не страдает функционал достаточно дорогих датчиков кислорода и комплекса катализаторных элементов. На транспортных средствах, оборудованных комплексом дополнительных электронных устройств, придаваемых к комплектации Euro-3 и следующих генераций, добавляется датчик неровной дороги ВАЗ к комплексу контроля над интервалами системы зажигания.
Этот индикатор позиционируется, как единственное устройство в электронике транспортного средства, которое не влияет напрямую на управленческую функцию Приоры со стороны электронного бортового комплекса. При такой постановке вопроса часто российские автолюбители задают вопрос, зачем нужен в автомобиле датчик неровной дороги.
Такое устройство несет на себе функцию защиты при передвижении по участкам дорожного полотна с явно выраженными неровностями (ухабами, рытвинами и др.). По импульсам, испускаемым прибором, контроллер может на некоторое время приостановить процесс идентификации интервалов в системе зажигания с выключением неработающих цилиндров.
Многие, даже уже опытные водители, часто спрашивают: датчик неровной дороги, где находится, на основании чего функционирует, и как производит измерения, посылаемые в виде импульсов в электронный блок бортового управления. При возникновении вопросов, где стоит датчик неровной дороги, надо учитывать, что прибор такого типа должен фиксировать колебания кузова, находясь с ним в жестком соединении.
Штатный прибор дислоцируется в силовом отсеке транспортного средства на брызговике крыла с правой части. Как правило, он крепится на особом выступе и подсоединен к бортовому компьютеру через трехпиновый контакт. Найти, датчик неровной дороги и произвести его замену не представляет особых усилий.
Он действует на основе применения пьезоэффекта по аналогии с датчиком детонации силовой установки, т.е. происходит трансформация сигналов на ускорение, которые появляются в системе при движении по дорожному полотну с неровностями. Такой импульс преобразуется в значение напряжения постоянного тока, находящийся в прямой пропорции к предыдущему сигналу. Именно так контроллер идентифицирует позицию, когда транспортное средство передвигается по дороге со сложным рельефом и дает команду на отключение функции прекращения возгорания горючей смеси.
При передвижении по дорожному полотну с неровностями и выбоинами переменный нагрузочный эффект переменного типа существенно влияет на угловую скорость вращения коленвала технического средства. Частотные импульсы, передаваемые при вращении коленвала технического средства, выступают в роли аналогового сигнала, которые возникают при совершении интервалов возгорания воздушно-топливной смеси.
Как проверить на работоспособность лямбда зонд
Электронный датчик неровной дороги в Приоре производит замеры величины колебаний кузовной части транспортного средства и транслирует полученный импульс на контроллер. При превышении допустимого уровня импульсных параметров контролирующие детектор выводит из действия показатели интервалов возгорания системы впрыска.
Антиблокировочная система
АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.
Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта
Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево. В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле
А также прочие опции, которыми не комплектуются базовые модели
В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.
Конструктивные особенности инжекторного двигателя УМЗ
Распределительный вал сопряжен с коленчатым валом через шестерню, выполненную из текстолита или фторопласта. В обод шестерни запрессована металлическая шайба, при прохождении которой мимо датчика фазы фиксируется положение распредвала и сигнал об этом поступает в блок управления. Распределительный вал с нижним расположением. Передача движений к клапанам, находящихся в верхней части головки блока осуществляется посредством прочных штанг, выполненных из алюминиевого сплава. Штанги, находящиеся в контакте с кулачками распредвала внизу и коромыслами, вверху передают движение стержням клапанов, строго в соответствии с профилем кулачков и их угловых расположений.
Рабочей частью коромысла является его профилированный участок, который упираясь в торец стержня клапана управляет его открытием и закрытием. Тепловой зазор между рабочей частью коромысла и торцом клапана осуществляется регулировочным болтом или установленными гидрокомпенсаторами. Регулировка тепловых зазоров осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30. Регулировка положения гидрокомпенсаторов также проводится в диапазоне этих температур, при этом порядок регулирования аналогичен порядку регулирования без гидрокомпенсаторов.

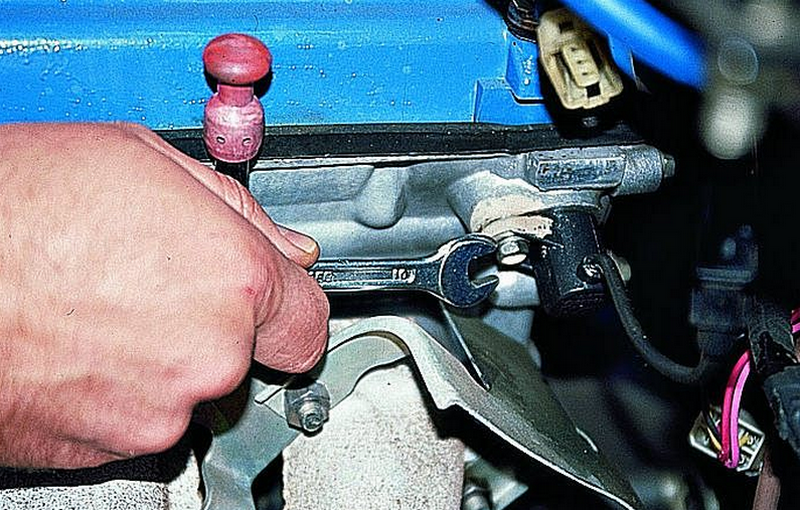

Замена датчика распредвала
Датчик прикреплен к корпусу с помощью одного болта. Обычно он имеет головку на 10. Чтобы его открутить нужен торцевой ключ. Предварительно с ДПРВ необходимо снять фишку. После того, как вы открутили болт, аккуратно потяните датчик вверх, чтобы вытащить его из посадочного места.
Сборка происходит в обратном порядке. Посадочное место датчика уплотняется резиновым кольцом. Также учтите, что монтажный зазор между его торцом и верхней кромкой штифта-отметчика, должен быть в пределах 0,5…1,2 мм. Датчик устанавливают на место, закрепляют болтом и подсоединяют фишку.
Процесс замены ДПРВ на автомобиле «Лада»
Специалисты рекомендуют проводить замену датчика через каждые 100 тысяч километров пробега или раз в 5 лет (в зависимости от того, что наступит быстрее). Такая рекомендация вызвана тем фактом, что датчик работает в постоянном изменении температурного режима. В связи с этим происходит температурный перепад полупроводниковой начинки датчика, которая очень “не любит” этого.
Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.
Что блокирует работу датчика детонации?
Датчик основан на пьезоэлектрическом эффекте. Он реагирует только на вертикальные колебания. Это позволяет эффективно определять прохождение нарушений и оперативно сообщать об этом контроллеру данных. По этой причине возникает ошибка многих автомобилистов. Если отсоединить датчик, то работа двигателя не изменится. Но через время расход топлива увеличится и периодически будут наблюдаться «стуки» в глушителе. И в результате катализатор будет разрушен со всеми вытекающими отсюда последствиями. Из всего вышесказанного становится понятно, что его правильная работа очень важна.
Для любопытных вот некоторые технические данные:
- Рабочее напряжение 5В (номинальное);
- Максимальный сетевой ток 20 мА;
- Температурные значения, при которых сохраняется производительность от -40 ° до 105 ° C;
- Сопротивление выходного разъема не более 0,3 кОм;
- Ускорение колеблется от -5g до 5g.
Статья на тему «Как проверить датчик сердцебиения и на что он влияет”.
Мотор троит на горячую: причины и распространенные неисправности
Начнем с основных признаков. Зачастую холодный двигатель заводится вполне нормально, однако затем начинает троить после частичного прогрева или полного выхода на рабочие температуры. При этом троение может проявляться как в режиме холостого хода, так и под нагрузкой (при езде).
Начинать следует с проверки системы управления (ЭСУД) и системы питания двигателя. Рекомендуется сразу провести компьютерную диагностику, проверить состояние инжектора и форсунок.
В любом случае, неверные показания или сбои в работе датчиков (лямбда-зонд, датчик температуры, ДМРВ и т.д.) и исполнительных устройств могут стать причиной того, что горячий двигатель троит. ЭБУ на основе неверных показаний вполне может переобогащать рабочую топливно-воздушную смесь и заливать свечи.
Далее необходимо переходить к свечам зажигания. На начальном этапе следует снять свечные высоковольтные провода и выкрутить свечи из БЦ. Далее проводится визуальный осмотр их контактов и изоляторов. В норме свечи должны быть сухими, сероватого цвета, без обильного слоя нагара.
Если же свеча мокрая и/или замасленная, тогда вполне очевидно, что в камеру сгорания в избытке попадает моторное масло или топливо не сгорает в цилиндре. В любом случае, мокрая свеча не позволяет добиться нормальной работы цилиндра. Добавим, что часто обе причины часто присутствуют одновременно или являются следствием друг друга.
Если все свечи мокрые, следует проверить уровень масла в ДВС. Когда уровень повышен (часто в результате перелива), давление масла в системе смазки после прогрева мотора превышает норму, лишняя смазка проникает в камеру сгорания и загрязняет свечи. Результатом становится слабая искра.
Также нужно проверять и систему вентиляции картера. Например, шланг сапуна может перегнуться, возможны загрязнения и т.д. Главное, проблемы с указанной системой также приводят к тому, что давление растет и лишнее масло попадает в цилиндры. Если троение на горячую после откачки лишнего масла и очистки системы вентиляции картера пропадает, можно говорить об успешном решении проблемы.
Если это не помогло, повышенного внимания потребуют сами свечи зажигания. Вполне вероятно, что даже если недавно поменяны свечи, они окажутся неправильно подобранными для двигателя по калильному числу и будут «холодными», также свечи могут попросту выйти из строя или изделие окажется бракованным. Для проверки нужен заведомо рабочий комплект (лучше, если свечи сняты с другой машины). В случае, когда двигатель на этих сечах после прогрева не троит, тогда нужно заменить свечи зажигания.
Если же вышло так, что сухая свеча в цилиндре намокла, тогда стоит проверить высоковольтный провод зажигания конкретного цилиндра. Провод нужно заменить на рабочий. Также отметим, что проблема может быть и не в проводах. Например, на карбюраторных ДВС частой причиной проблем с зажиганием является трамблер (распределитель зажигания).
На инжекторных моторах к сбоям могут приводить поломки катушек зажигания. В случае с трамблером устройство необходимо разобрать, просушить, почистить контакты и выполнить необходимые регулировки. Если речь идет о двигателе с инжектором, можно поменять местами катушки зажигания и провода. Такой способ позволяет быстро выявить неисправную катушку.
Как устранять P0107?
С помощью диагностического сканера или адаптера ELM327 с программой Torque проверьте напряжение датчика МАР при включенном зажигании и на заведённом двигателе.
Если сканер читает меньше, чем 0,5 вольт, заглушите двигатель, отсоедините разъём ДАД и, используя цифровой мультиметр, проверьте наличие 5 вольт в цепи опорного напряжения.
Если в цепи опорного сигнала нет 5 вольт, нужно проверить опорное напряжения на разъёме блока управления. Если на разъеме ЭБУ 5 вольт есть, а в разъёме ДАД — нет, значит есть обрыв в цепи опорного напряжения между ЭБУ и ДАД. Жгут проводов надо осмотреть и отремонтировать. Если 5 вольт опорного напряжения нет на разъёме ЭБУ, нужно проверить провода питания и заземления на жгуте блока управления.
Если у вас присутствует опорное напряжение 5 вольт на разъёме ДАД, нужно сделать перемычку между опорным и сигнальным напряжением датчика. Теперь проверьте напряжение ДАД на диагностическом приборе. Оно должно быть от 4,5 до 5 вольт. Если это так, замените датчик MAP. Если нет — найдите и устраните обрыв / замыкание в сигнальной цепи и повторите проверку.
Если кажется, что всё в порядке — пошевелите все, что можно. Запустите двигатель и шевелите жгут проводов, разъём, постучите по ДАД
Обратите внимание на любые изменения напряжения или частоты вращения двигателя. При необходимости отремонтируйте разъём, жгут или датчик.
Если проверка на шевеление прошла успешно, используйте вакуумный насос (или просто свои легкие), чтобы создать вакуум на вакуумном отверстии датчика MAP
По мере добавления вакуума напряжение должно уменьшаться. Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.
Вывод
Определить, почему на Газель Бизнес с двигателем УМЗ 4216 моргает «Check Engine» и появилось троение достаточно просто. Для этого стоит провести комплексную диагностику электронного блока управления и расшифровать коды ошибок. Если Это ничего не дало, то проблему стоит искать в образовании воздушно-топливной смеси или системе зажигания.
В процессе эксплуатации автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 двигателя УМЗ-42164 Евро-4 проводит мониторинг исправности систем управления двигателем по косвенным признакам. Обязательным условием проведения подобного мониторинга является исправность датчиков, задействованных в соответствующей цепи управления.
При диагностике топливной системы автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 может выставлять излишнее обогащение или обеднение смеси по значению среднего коэффициента коррекции топливоподачи. Коды ошибок Р0171 (слишком обеденная смесь) или Р0172 (слишком обогащенная смесь) могут выставляться, если среднее значение коэффициента коррекции топливоподачи находится выше 1,30 или ниже 0,70 в течение 100 секунд.
Во время работы двигателя УМЗ-42164 Евро-4 указанная проверка выполняется постоянно. При условии, что система работает с замкнутой обратной связью по лямбда-зонду с активным алгоритмом коррекции и периодом переключения лямбда-зонда более 0,1 Гц. Обязательным условием проведения теста является отсутствие ошибок датчиков кислорода, давления, положения дроссельной заслонки и нагревателя датчика кислорода.
Схема подключения ЭБУ МИКАС 12.3, каталожный номер 42164.3763001, к электронной системе управления двигателя УМЗ-42164 Евро-4 на ГАЗель Бизнес и Соболь Бизнес.
В процессе работы двигателя УМЗ-42164 Евро-4 ЭБУ МИКАС 12.3 контролирует наличие пропусков воспламенения в каждом из цилиндров двигателя. Детектирование пропусков воспламенения выполняется методом измерения углового ускорения коленчатого вала. Зависящего от момента, реализованного в рабочем ходе каждого из цилиндров.
Пропуски зажигания детектируются по фактору неравномерности, который для цилиндра с пропусками зажигания выше предопределенного значения. При этом суммарный фактор неравномерности по всем цилиндрам не должен превышать пороговое значение.
При обнаружении пропусков зажигания фиксируются коды ошибок Р0301-Р0304. Соответствующие пропускам зажигания в 1, 2, 3 и 4-м цилиндрах двигателя УМЗ-42164 Евро-4. Проверка наличия пропусков зажигания выполняется каждые 50 циклов работы двигателя при условии, что:
— Напряжение питания ЭБУ МИКАС 12.3 находится в допустимых пределах (5-16 В). — Температура охлаждающей жидкости превышает 80 градусов. — Обороты двигателя УМЗ-42164 Евро-4 находятся в диапазоне 600-4200 об/мин. При этом нет режимов принудительного холостого хода и ускорения. — Кроме того, при наличии датчика неровной дороги измеряемый им уровень колебаний кузова не должен превышать 1 g.
По количеству пропусков зажигания ЭБУ МИКАС 12.3 выделяет две ситуации.
1. В случае если за 50 циклов анализа пропусков зажигания обнаружено более 4 циклов с пропусками, ситуация детектируется как «опасная для токсичности». Несоответствие заявленным нормам выбросов.
Читать также: Мотоциклетные перчатки без пальцев
2. В случае если за 50 циклов анализа обнаружено боле 40 циклов с пропусками, ошибка является «опасной для нейтрализатора». Эксплуатация двигателя при наличии пропусков зажигания, опасных для нейтрализатора, может привести к выходу нейтрализатора из строя или снижению его эффективности.
В зависимости от ситуации отличается и индикация на приборной панели. При обнаружении пропусков воспламенения, опасных для токсичности, контрольная лампа приборной панели горит постоянно. Если частота пропусков воспламенения опасна для нейтрализатора, контрольная лампа мигает с периодом 1 секунда.
Реакция ЭБУ МИКАС 12.3 системы управления двигателя УМЗ-42164 Евро-4 зависит от ее настроек. При наличии пропусков воспламенения в количестве, опасном для нейтрализатора, и при разрешенной опции «выключение форсунок при пропусках зажигания» ЭБУ МИКАС 12.3 выключает топливоподачу в неисправный цилиндр.
В случае если разрешена опция «выключение Л-регулирования при пропусках воспламенения» отключается регулирование по датчику кислорода. Кроме того, ЭБУ МИКАС 12.3 ведет учет времени работы двигателя с пропусками зажигания.
