Как установить гбо 4 поколения на карбюраторный двигатель

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Комплектация баллона

После выбора с типом, размером, и производителем баллона смотрим что входит в комплектацию баллона

вентиляционная трубка (сапун), которая выводится под автомобиль;
крышка с уплотнителем для создания герметичной камеры, которая при аварийных ситуациях не пропустит поток газа в салон, а разрешит ему выходить через вентиляционную трубку наружу за пределы автомобиля;
хомуты;
болты крепления с гайками и шайбами;
оригинальные болты крышки которые можно быстро открутить без инструмента и вручную перекрыть запорный клапан на мультиклапане;
паспорт на баллон.

вентиляционная коробка с прокладкой и крышкой;
ленты крепления;
две вентиляционные трубки(сапуны);
гофра соединяющая вентиляционную коробку с вентиляционными трубками;
хомуты для затяжки гофры;
ленты для крепления баллона;
паспорт на баллон.

ВАЖНО чтобы сама крышка и уплотнитель крышки торового баллона были целыми, точно так же и у вентиляционной коробке сигары, уплотнительная резинка должна быть целой ровно как и корпус и крышка коробки. Все вентиляционные шланги должны быть без повреждений и обжаты хомутами

Особенности подключения ГБО

Газовое оборудование любой формации – это аппаратура, позволяющая адаптировать бензиновый двигатель под питание и работу на газу. Как правило, наиболее популярные и используемые установки работают на пропане или метане. Вне зависимости от вида, ГБО – это не замена штатному инжектору или карбюратору, а лишь удобная и качественная альтернатива. То есть, установив газ, любой автомобилист получает возможность использовать своё транспортное средство как посредством подпитки газовым топливом, так и обычным бензином.

По сути, этот элемент конструкции оборудования представляет собой устройство, работающее совместно и с блоком управления газовой аппаратуры, и с электронными «мозгами» инжектора или карбюратора двигателя. Принцип его работы основан на том, что с помощью тонкой электронной настройки нажатие кнопки блокирует работу одного топливораспределительного узла и подключает к функционированию другой. Таким образом и переключается подача бензина на подачу газа или проводится обратная данной операция.

Получается, что кнопка переключения режимов работы двигателя является одним из важнейших узлов в управлении всей газовой аппаратурой

Притом неважно, работает ли на машине ГБО 2 поколения или установлено ГБО 4. В любом случае, переключатель нужен и он выполняет наиважнейшую роль, адаптируя режим работы мотора под желания автомобилиста

Выбор жиклеров

Существует ошибочное мнение, что жиклеры находятся на конце шланга и установлены в коллектор, на самом деле жиклеры установлены непосредственно в газовые форсунки.

Где найти жиклеры ГБО Lovato?

Убедитесь, что у вас правильно выбраны жиклеры. Вот таблица диаметров, в зависимости от мощности одного цилиндра.

Мощность на 1 цилиндр, л.с.	Диаметр, мм
13-20	1,6
20-26	1,8
26-29	2,0
29-34	2,2
34-39	2,4
39-45	2,6

При необходимости, рассверлите жиклеры.

Использование газовых систем в машинах — оправданный шаг в экономии средств. Стоимость газа (используется смесь пропан а и бутана) чуть ли не в половину меньше стоимости бензина, а итоговый результат практически одинаковый. Монтирование газобаллонных систем на автомобили бюджетного и среднего классов не вызовет серьезных затруднений у опытного автолюбителя, свободно владеющего лобзиком и болгаркой.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

датчик расхода воздуха;
электрический бензонасос;
другую проводку для двигателя;
впускной коллектор (ресивер) в сборе с заслонками;
воздушные патрубки;
датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
топливную рампу с форсунками и регулятором давления топлива;
блок управления двигателем;
переднюю малую крышку ДВС;
оба распределительных вала (отличаются профилем кулачков);
топливный фильтр;
корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

двигатель получает солидную прибавку в мощности;
не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Обслуживание

Схема обслуживания ЗМЗ 406 достаточно простая. Мотор, неприхотливый к расходным материалам. В силовой агрегат помещается 6 литров моторной масла, но для смены потребуется всего лишь 5-5,5 литра. Масляный фильтр подходит, как на Газель, так и на Волгу. Рекомендуемый интервал ТО составляет 15 000 км пробега. Но, для того, чтобы увеличить ресурс, рекомендуется проводить обслуживание на 12 000 км, если транспортное средство эксплуатируется на бензине, и спустя 10 тыс. км — для газа.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1000—2500 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000 км — ТО-2: замена масла, масляного фильтра.
40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Принцип работы и отличия кнопок

Кнопка 1-2 поколения на карбюраторе имеет два рабочих положения и одно нейтральное.

I – двигатель запускается и работает только на бензине (газовый клапан закрыт, горит красная лампочка).
II – ДВС переходит на газ, при этом бензиновый электроклапан закрывается и загорается зелёная лампа.
0 (Нейтраль) – служит для выжигания бензина из поплавковой камеры карбюратора.

Изменение вида топлива должно происходить только через нейтральное положение. Если включить сразу газ, в камеры сгорания поступит два вида топлива и мотор, скорее всего, заглохнет.

У некоторых экземпляров имеется индикация уровня топлива в баллоне, а также дополнительная кнопка для предпусковой подачи порции газа, которая нужна для обогащения смеси при пуске прогретого мотора на газу (к примеру, кнопки Lovato, Logo для вакуумного редуктора).

В инжекторном исполнении вместо среднего положения находится автоматический режим (на некоторых видах как, например Стаг 2-W оно может быть крайним). При этой позиции запуск двигателя происходит на бензине, а по достижению определённых оборотов ДВС автоматом включается подача газа.

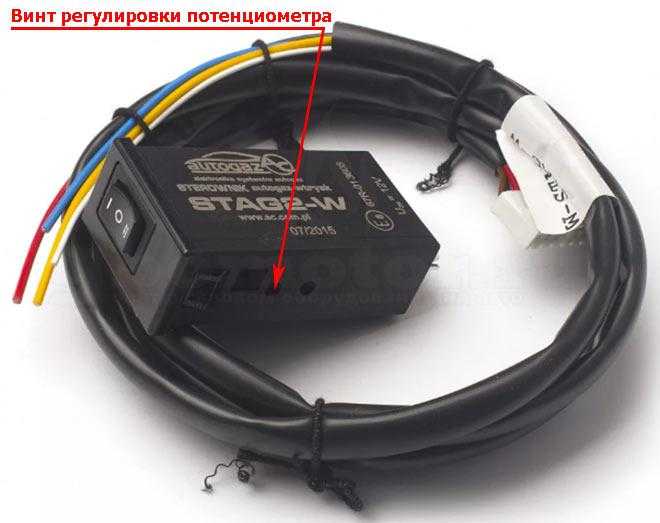

Обороты перехода регулируются с помощью потенциометра на боковой поверхности корпуса. Эта клавиша тоже может идти с индикацией уровня.

Универсальный вариант подразумевает монтаж тумблера, как на инжектор, так и на карбюратор. Переход между режимами осуществляется при помощи перемычки/джампера на корпусе (пример переключатель SVG).

Кнопка ГБО 4-го поколения имеет светодиодную индикацию и 2 режима работы вкл./выкл. Во включенном положении газ включается автоматически после прогрева редуктора-испарителя до 35-45˚C. Температура программируется в контроллере при настройке оборудования.

Сигналы кнопки на примере Stag:

горит/не горит светодиод – двигатель работает на газу/на бензине;
мигает с периодичностью в 1 сек. – мотор не прогрет;
мигает каждые 2 секунды – система готова к переходу на газ;
моргает каждые 4 секунды – закончилось топливо в баллоне;
пищит зуммер три раза – система переходит с газа на бензин из-за нехватки топлива;
три коротких сигнала 1 длинный – ошибка ЭБУ (блока управления);
два коротких сигнала 1 длинный (при выключенном зажигании) – требуется техобслуживание газового оборудования.

Ко всему прочему в четвёртой версии ГБО имеется аварийный запуск на газу. Активируется режим следующим образом, удерживаем кнопку на выключенном зажигании до момента постоянного горения светодиода. Затем, не отпуская клавишу, запускаем мотор. Деактивация происходит после остановки ДВС.

Типы кнопок (видео):

Таблица подбора (с примерными ценами):

Название/маркировка	инжектор/карбюратоор/поколение	Индикация уровня, +/-	Цена в рублях
REG OMVL Dream XXI King	инж./4	+	1020
Logo (ЛОГО) 145	инж./4	–	280
Logo 101	карб./1,2	–	470
Atiker (К01.003.000.020)	карб./1,2	+	600
Stag 2-G	карб./1,2	–	550
AEB 722	карб./1,2	+	1050
Tamona K-5	карб./1,2	–	520
Lovato	карб./1,2	–	590
Torelli	карб./1,2	+	630
Stag 2-W	инж./2	–	600
Tamona in-3	инж./2	–	540
Stag LED-401	инж./4	+	750
Stag LED-300	инж./4	+	580

Особенности настройки и ремонта карбюраторов для Газелей с двигателем ЗМЗ-406

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

электронный блок управления;
две сдвоенные катушки;
высоковольтные провода с наконечниками;
датчики положения коленчатого и распределительного валов;
свечи зажигания;
температурный датчик охлаждающей жидкости;
проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

бензобак;
топливопроводы, включая шланги подачи и «обратку»;
топливные фильтры тонкой/грубой очистки;
механический бензонасос;
воздушный фильтр корпусом;
карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

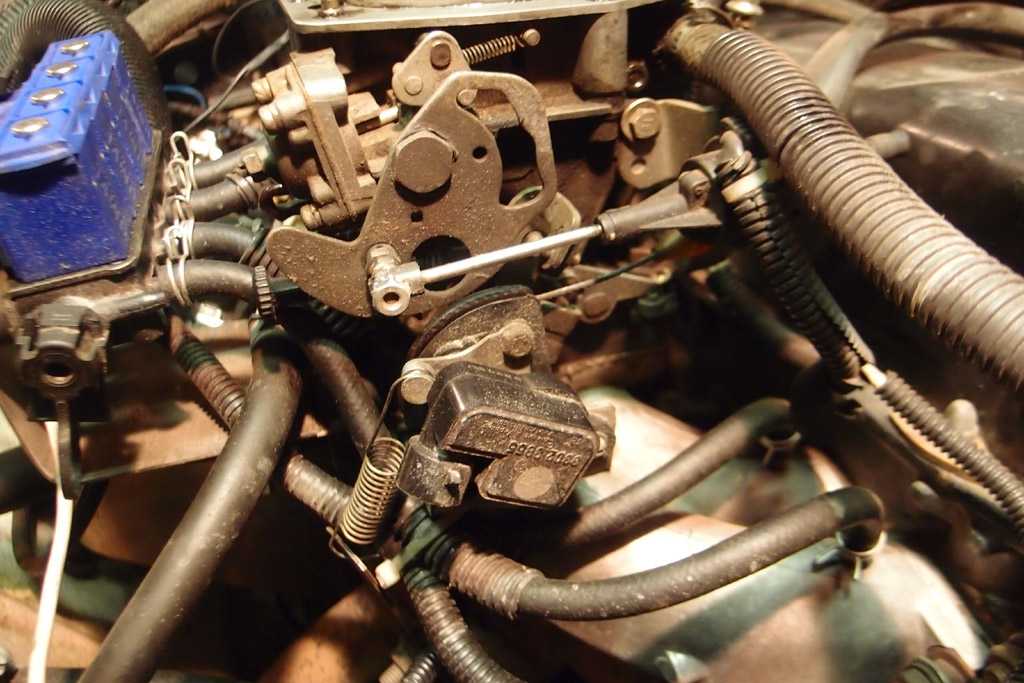

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем , куда подключаются патрубки, и для чего каждый из штуцеров нужен:

на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Схема подключения ГБО на Жигулях

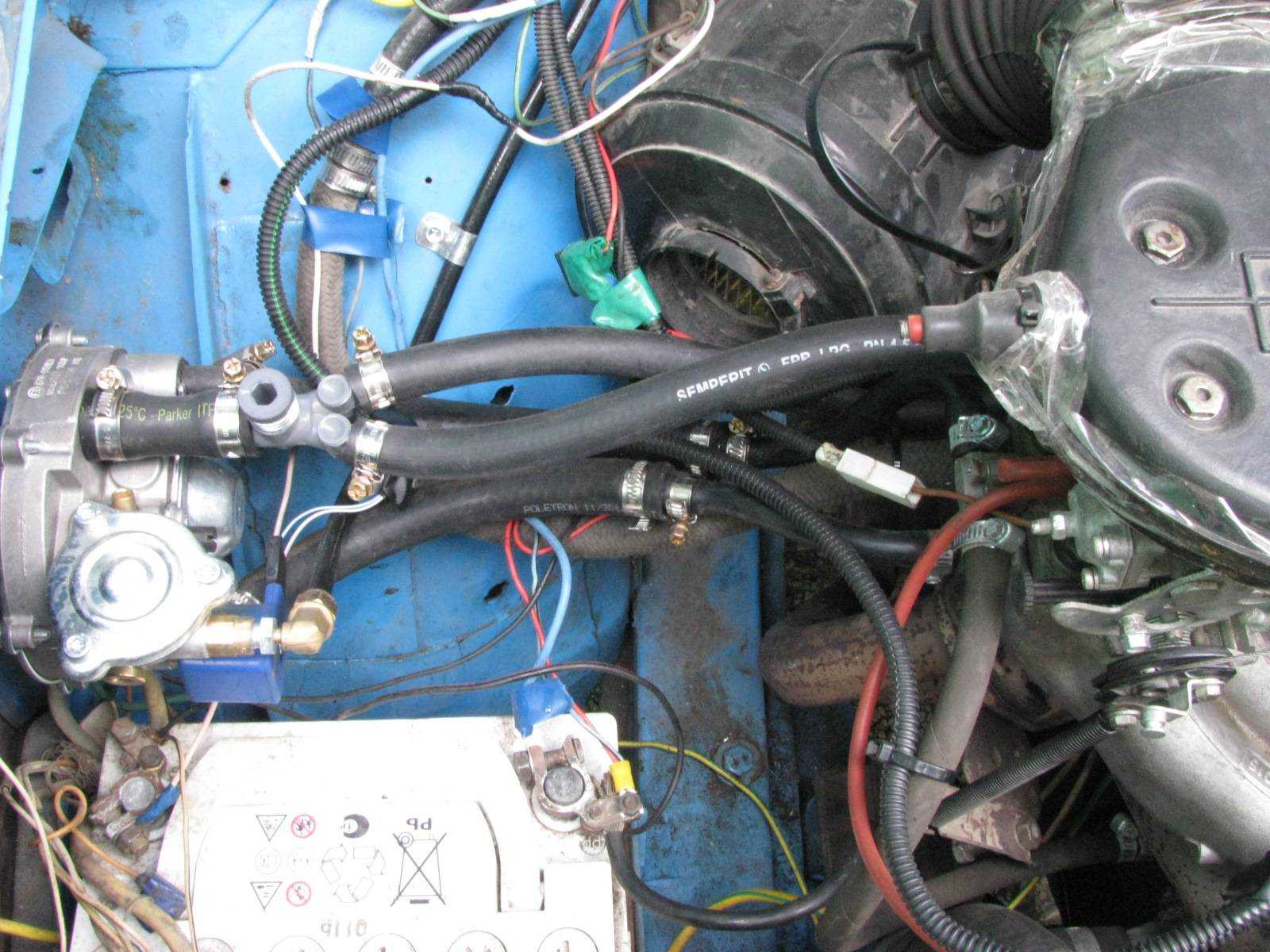

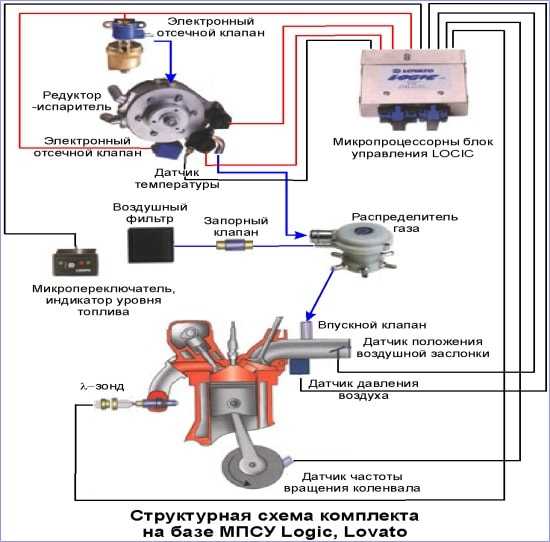

ГБО включает в свой состав помимо дозатора, редуктор, клапан, фильтр и другие важные компоненты.

ГБО устанавливается в багажный отсек, хотя на Газели, которая больше в плане объёма салона, баллон можно ставить и в других местах. Он не будет занимать много места.

Обязательно в начале установить мультиклапан , интегрирующий баллон с остальными компонентами оборудования. Через него газовое топливо поступает в систему, а далее в ДВС.

В любом удобном месте надо вмонтировать также ВЗУ (заправочное устройство). Главное правило: чтобы оно было под рукой, в удобном месте, когда придётся заправляться газом на АЗС. Канал к ВЗУ от мультиклапана делается из медной трубки.

ГМВД – медная трубка, которая идёт от мультиклапана к силовой установке. Перед подачей топлива непосредственно в двигатель, газ рекомендуется очищать. Поэтому на магистрали ставится фильтрующий элемент и клапан , перекрывающий подачу при переключении на бензин или при остановке машины.

После очищения газ поступает в редуктор . В нём давление понижается до значения 1 атм. Редуктор выполняет особые функции, в том числе и охлаждающие. Жидкость здесь превращается в пар. Тем самым, само устройство тоже не перегревается, работает дольше. В некоторых случаях зимой, если установка была проведена неправильно, можно увидеть редуктор, покрытый льдом.

Чтобы избежать подобных ситуаций, к редуктору советуют интегрировать систему охлаждения Газели или ВАЗ (СО). В холодные дни надо запускать движок на бензине, и лишь после задействовать газ. Это делается для того чтобы прогреть тосол, который поступает в редуктор. Именно по этой же причине устройство подключается к СО поближе к отопителю, чтобы в холодные дни антифриз был горячим.

В задачи дозатора входит регулировка количества газа, подаваемого в силовой агрегат. Как и говорилось выше, на карбюраторных автомобилях ставится механический вариант порционного устройства.

Дозатор состоит из двух отверстий для входа и выхода газа, винта для регулировки и специального входа под вакуумную трубку. С её помощью дозатор интегрируется с коллектором. Последнее соединение тоже имеет большое значение. Когда во впускном коллекторе повышается разрежение, дозатор подаёт газ в большем количестве. Что касается винта, то он служит для ручного регулирования подачи.

Смеситель – особое устройство, отвечающее за передачу газа. Он устанавливается на карбюратор. Для монтажа используется метод прямой врезки, либо он просто надевается сверху, как на фото.

С помощью переключателя топлива осуществляется выбор газ/бензин. Этот регулятор устанавливается непосредственно возле водителя, чтобы удобнее было управлять режимами. Принцип действия сводится к тому, чтобы перекрыть один вид горючего, одновременно открыв подачу другого. В роли закрывающих и открывающих доступ устройств выступают клапаны, поставленные на трубопроводке.

Надо учитывать особенности инсталляции газобаллонного оборудования, чтобы избежать ошибок.

Соединять газовый клапан с редуктором должна специальная трубка, выдерживающая высокое давление. Как правило, это бывает медная деталь.
Патрубки системы охлаждения автомобиля должны быть подключены к редуктору отдельно. Обязательно сделать циркуляцию: с отопителя на редуктор и с него на печку. После редуктора по схеме должен идти газовый регулятор.
На топливопроводе, идущим от регулятора, должна устанавливаться проставка-смеситель или газовая трубка просто врезается в карбюратор.

Особенности врезки газовой трубки

ГБО на карбюраторы Газели, Ваз 2106 и 2107 можно просто врезать. Делается это так:

в камере карба просверливаются два отверстия в удобном месте;
нарезается резьба с помощью менчика;
вкручиваются штуцеры подходящего размера;
подсоединяются газовые трубки.

Установка ГБО на автомобиль ничего опасного, в принципе, не сулит. Оборудование должно быть качественным, изготовленным настоящей товар ставить не рекомендуется. Хорошо показали себя итальянские баллоны, которые редко взрываются.

В конструкции автомобиля практически никаких явных изменений не произойдёт. Трубки ГБО подсоединяются в разрыв родной топливной системы. Получается, что газовое оборудование – это просто дополнение, отлично зарекомендовавшее себя в условиях дороговизны жидкого топлива. Установка ГБО – возможность неплохо сэкономить на активных регулярных поездках.

Ищем альтернативу бензину

Газ значительно дешевле бензина и достаточно установить на авто специальное газобаллонное оборудование и затраты на заправку снизятся.

Попытки использовать газ в качестве топлива для авто делались практически с момента появления автомобиля.

Но значительно позже появился комплект оснащения, при помощи которого можно было переоборудовать любое авто под газ.

На легковых авто используется оборудование, работающее на сжиженном газе (пропан-бутан). Сжатый газ применять на таких авто не целесообразно из-за большого веса баллонов.

Выпускается несколько поколений этого оборудования, в соответствии с конструктивными особенностями авто и нормами токсичности Евро:

ГБО 1 поколение. Токсичность ниже Евро, использовалось на карбюраторных авто, так и на авто с моноинжектором;
ГБО 2 поколения. Токсичность до Евро-2, устанавливается также на карбюраторные и инжекторные авто;
ГБО 3 поколения. Токсичность до Евро-3, используется на инжекторных авто;
ГБО 4 поколения. Токсичность – Евро-4, применяется на инжекторных авто;
ГБО 5 поколения. Обеспечивает точнейший контроль жидкостного впрыска газа. Принцип работы на 100% аналогичен работе бензиновой системы;
ГБО 6 поколения. Отличается от 5-го наличием блока замещения топлива — FSU, к которому одновременно подходит газ и бензин. Принцип работы всех систем будет рассмотрены в следующих статьях.

Примеры установки ГБО на автомобили

На Волгах с 402, 406 двигателями установка ГБО обычно окупается после 10тыщ км. Расход газа 13-17 литров, в некоторых случаях по трассе поулчется 11 литров.

Не рекомендуется устанавливать ГБО на волги использующие 76 бензин (4021 двигатель) из-за несоответствия актановых чисел. Желательно что бы головка была на 92 бензин.

Многие владельцы Волг устанавливают ГБО самостоятельно — здесь надо иметь ввиду, двигатель перед установкой ГБО был «не в тонусе», то капиталка ему предстоит практически сразу после установки. При неправильной или неумелой регулировке возможны обравы клапанов. В целом же установить ГБО на Волгу самостоятельно — задача вполне посильная.

На Волгу 3110 с 406-м инжекторным двс рекомендуется ставить ГБО 4го поколения.

Любопытно, что многие владельцы Волг, установившие ГБО в начале эксплуатации автомобиля в итоге, получают экономию соизмеримую со стоимостью самой Волги.

Хотите установить газовое оборудование на ГАЗ Волга? Рекомендумем оборудование Lovato: разумная цена, отличное качество. Оборудование быстро окупится и начнет приносить прибыль.

Наши цены лучшие в городе: — на карбюратор от 15000р — на инжектор от 24500р!

Время установки газовой аппаратуры на ваш автомобиль от 4 часов

Ошибки настройки ГБО 2 на инжекторе

1. Несоответствие форсунок мощности двигателя. Жиклеры форсунок должны соответствовать исходящему давлению редуктора и характеристикам мотора. Если форсунки ГБО 2 поколения не будут успевать подавать газ, будет просадка мощности и обедненная смесь. Проблема решается заменой форсунок или расточкой жиклеров. Форсунки ставятся как можно ближе к впускному коллектору. 2. Неправильная регулировка винтов редуктора. Настройка ГБО 2 поколения на инжекторе проводится на разных оборотах двигателя, включая холостой ход. Последствия неправильной настройки:

автоматическое переключение на бензин на оборотах 2500-3000 при норме от 4000;
расход газа увеличен на 15-20% в сравнении с бензином (обогащенная смесь);
нормальная работа на холостом ходу и просадка мощности при ускорении.

Регулировка ГБО 2 поколения на инжекторе проводится на стенде, гаражная регулировка опасна.

3. Неправильно настроены ячейки ЭБУ. Для исключения появления сигнала Checkнужен четкий подбор коэффициентов для топливной карты. Правильная настройка ГБО подразумевает корректировку эмулятора работы инжектора до полного соответствия его работы на бензине.

Подведем итог. ГБО 2 поколения — это устаревший тип оборудования, который ставится разве что на карбюраторные системы и моновпрыск. Большинство ошибок на классическом инжекторе 4 цилиндра связаны с ошибкой настройки. И если во 2-м поколении настройка ГБО на инжекторе ручная, то в 4-м поколении за точность настройки отвечает электроника. Она же и автоматически корректирует изменение системы впрыска на разных оборотах двигателя, приближая расхода газа к минимально возможным границам. Купить ГБО в Харькове 4 поколения можно за 400 евро. Разница в 200 евро между поколениями окупается за 5-6 тыс. км и она стоит того, чтобы ездить комфортно без опасений относительно проблем с клапанами и поршнями.

СТО KOSTA GAS — это СТО, которое является официальным представителем АЕВ в Украине. Компания является сертифицированным импортером итальянских комплектов PRIDE by AEB любых комплектаций. СТО продает и устанавливает комплекты на почти все виды авто, делает настройку ГБО в Харькове и Киеве, реализует комплектующие: вы можете купить баллоны ГБО пропан и метан, форсунки, редуктора, датчики, мультиклапана, магистрали и многое другое. Всегда квалифицированная помощь и информационная поддержка во всей партнерской сети СТО (15 городов Украины) и страхование двигателя каждому клиенту бесплатно!

KOSTA GAS — лучшие итальянское ГБО для Украины!

Регулировка редуктора на карбюраторных и инжекторных автомобилях.

Регулировка электронного редуктора

На электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки: давления во второй ступени холостого хода цифра2 на рисунке и количества газа проходящего через канал холостого хода на рисунке цифра 1 . Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу бензина и выработать бензин. Исходное положение регулировок: дозатор вывернут на максимум

(максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам,

то первая камера на максимум, вторую на минимум), винт холостого хода цифра 2 на редукторе завернуть до конца, а затем отвернуть на 5 оборотов, винт цифра 1 завернуть до конца.

Установка холостого хода

Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин.Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода цифра 2 , найдите максимум оборотов.

(имеется в виду, что винт цифра 2 крутить на откручивание до того момента пока обороты не перестанут расти в большую сторону как только перестали нарастать остановиться!!)

Особенности некоторых двигателей и моделей Газели

Двигатель ЗМЗ 402

Мотор выпускается с 1958 года, современные модели, конечно, модернизированы, но до сих пор выпускаются под 76 бензин. Поскольку газ имеет куда большее октановое число, ЗМЗ 402 не очень хорошо работает на газе. Про ЗМЗ 402 говорят, что после перехода на ГБО он много кушает и плохо едет. Для того чтобы он заработал эффективно, нужны некоторые переделки. Зажигание на ЗМЗ 402 выставляется раньше на одно деление. Расход газа на двигателе ЗМЗ 402 будет составлять от 20 до 30 литров для грузовой версии Газели. Желательна расточка головки двигателя ЗМЗ 402 на 4.5 мм. Зазоры в клапанах двигателя ЗМЗ 402 лучше выставить 0.45 мм и проверять их раз в 5 тысяч километров пробега. Газобаллонное оборудование второго поколения лучше подойдет для этого двигателя.

Двигатель ЗМЗ 406

Двигатель ЗМЗ 406 — более современная разработка, начал выпускаться с 1993 года. Двигатель ЗМЗ 406 может быть инжекторным и карбюраторным. На инжекторный двигатель ЗМЗ 406 можно поставить ГБО второго поколения.

На инжекторный двигатель ЗМЗ 406 можно поставить ГБО второго поколения

Бензонасос ЗМЗ 406 должен будет отключаться при работе газобаллонного оборудования. Угол опережения зажигания ЗМЗ 406 настраивается на 6 градусов раньше. Цена комплекта на двигатель ЗМЗ 406 будет низкая, около 10 тыс. рублей. Газобаллонное оборудование второго поколения лучше подойдет для этого двигателя.

Газель модель 33026 244

Газель модель 33026 244 – дешевый грузовой автомобиль. Бортовая Газель модели 33026 244 может комплектоваться газовым оборудованием прямо с завода. Двигатели автомобилей Газель модели 33026 244 часто переводят на метан. Пропан – это газ, добываемый на нефтяных месторождениях. Он отпускается под давление в 10-15 атмосфер, в форме жидкости.

Метан – это природный газ. Он отпускается в баллонах под давлением в 200-250 атмосфер. Баллоны под метан значительно толще и крепче, но больше, поэтому их чаще используют для грузовых автомобилей.

Для Газели модели 33026 244 лучше подойдет четвертое поколение газового оборудования. Метан требует более прочных баллонов, они обычно устанавливаются под бортом Газели 33026 244. При установке четырех пятидесятилитровых баллонов на Газель модели 33026 244 запас хода составит около 300 километров.

Для газели 33026 244 лучше всего подойдет ГБО 4-го поколения

Газобаллонное оборудование четвертого поколения лучше подойдет для этих автомобилей.

Газель 2705 Соболь

Для автомобиля Газель 2705 Соболь подойдет четвертое поколение газобаллонного оборудования. Баллон в Газель 2705 Соболь можно поставить попрёк колесных арок автомобиля в грузовом отсеке или вместо запасного колеса. Между колесных арок Газель 2705 Соболь может войти баллон емкостью 200 литров. Такая установка на Газель 2705 Соболь более предпочтительна, потому что никак не скажется на развесовке автомобиля. Некоторые владельцы Газель 207 Соболь устанавливают баллон вместо бензобака, но это возможно только в теплом климате или при наличии теплого гаража. Заправочное устройство на Газель 2705 Соболь можно вывести из днища в районе заднего колеса. При установке в двигатель Газель 2705 Соболь гидрокомпенсаторов необходимость регулировать клапана отпадет. Газобаллонное оборудование второго поколения лучше подойдет для этих автомобилей.

https://youtube.com/watch?v=3wKRM_Bikk0

Подводим итоги

ГБО 3 поколения по конструкции почти не отличается от 2 — го, поэтому установить его на авто самому можно.

Крепление многих элементов и подключение их довольно простое. Но перед установкой смесителя с шаговым устройством придется с автомобиля снимать коллектор, чтобы проделать отверстия под газовые форсунки.

Важно также правильно подключиться к лямбда-зонду и датчику дросселя, чтобы они и дальше передавали данные на штатный электронный блок управления, иначе будет возникать ошибка в его работе, и он не даст запустить силовую установку. Также правильно подключение даст возможность в любой момент переходить с бензина на газ и обратно

То же касается и эмулятора бензиновых форсунок

Также правильно подключение даст возможность в любой момент переходить с бензина на газ и обратно. То же касается и эмулятора бензиновых форсунок.

Медлительность реакции работы смесителя ГБО 3 поколения, а также слабые показатели по Евро привело к очень малому использованию этого оборудования.

Можно сказать, что оборудование 3 поколения является переходным между 2 и 4, при этом не очень удачным.

https://youtube.com/watch?v=cL5ysnAifIA

Встречается оно крайне редко, и в большинстве в виде штатного газового оборудования на некоторых иномарках.
