Распиновка датчика кислорода ваз 2107 инжектор: схема и описание

Проверка исправности лямба-зонда

Для проверки работоспособности датчика кислорода следует визуально оценить его состояние, а также замерить напряжение, генерируемое регулятором при различных оборотах двигателя.

Визуальный осмотр

При проверке лямбда-зонда следует оценить целостность корпуса прибора и соединительных проводов, а также состояние разъемов для подключения.

Наличие на датчике следов сажи свидетельствует о выходе из строя нагревателя лямбда-зонда и избыточном обогащении топливной смеси. Это приводит к искажению показаний контрольного прибора.

Блестящий налет на рабочей части кислородного регулятора означает сверхдопустимое содержание свинца в используемом топливе. Следует задуматься о смене заправочной станции, иначе в ближайшем времени понадобится замена катализатора.

Серые или грязно-белые отложения на корпусе лямбда-зонда появляются при использовании моторного масла неподходящего типа, а также после неправильного применения различных топливных присадок.

Проверка датчика мультиметром

Для проверки лямба-зонда мультиметр требуется переключить в режим измерения напряжения. Минусовой щуп крепится к корпусу двигателя, а положительный щуп подключается к сигнальному проводу кислородного регулятора. Проверка выполняется на заведенном и прогретом до рабочей температуры моторе.

Фонарь заднего хода

При работе двигателя в режиме от 3500 до 3000 оборотов в минуту (по тахометру) исправный датчик кислорода должен срабатывать каждую секунду и генерировать напряжение 0,2–1 вольт. При имитации изменения насыщенности топливно-воздушной смеси показания мультиметра должны резко возрастать. При закрытии дроссельной заслонки напряжение на датчике должно стремиться к нулю.

Примечание! Изменение состава смеси при проверке можно имитировать впрыском во впускной коллектор небольшого количества бензина или снятием шланга с регулятора давления топлива.

Если при всех манипуляциях напряжение на датчике устойчиво составляет 0,45 вольта, лямбда-зонд неисправен.

Порядок проверки регулятора кислорода с помощью мультиметра представлен в следующем видеоролике:

Проверка лямбда-зонда осциллографом

Осциллограф позволяет не только проверить исправность регулятора, но и оценить по амплитудным характеристикам изношенность рабочего регулятора, которая приводит к ухудшению работы мотора, но не выявляется электронным блоком управления автомобиля.

Проверка выполняется при прогретом двигателе на холостых оборотах. Нормально работающий лямбда-зонд в таких условиях показывает синусоидальную диаграмму напряжения с постоянным шагом в пределах 0,1–0,8 вольта.

Для датчика кислорода, находящегося на грани неисправности, при проверке характеры падения амплитуды сигнала до нуля. Такой режим работы регулятора в большинстве случаев определяется бортовой электроникой автомобиля, и на приборной панели загорается контрольная пиктограмма CHECK ENGINE.

Однако осциллограф помогает диагностировать неисправности лямбда-зонда, которые не видны для систем самодиагностики автомобиля. К таким случаям относится «застывание» контрольного сигнала без выхода значений напряжения за границы рабочего диапазона. По факту датчик функционирует некорректно, однако ЭБУ продолжает учитывать его показания при управлении системой впрыска.

Проверка датчика с помощью ELM327 адаптера

Проверку работоспособности лямбда-регулятора своими руками можно провести с помощью универсального диагностического сканера ELM327 USB OBD II. Данный адаптер совместим с большинством современных европейских, американских и азиатских автомобилей.

Примечание! ELM327 подходит для диагностики автомобилей ВАЗ с прошивками ЭБУ BOSCH 7.9.7 и ME73, а также для проверки инжекторных автомобилей ГАЗ.

Прибор считывает показания через диагностический разъем автомобиля и выводит результат на экран ноутбука или планшета с предварительно установленным программным обеспечением (например, утилитой Torque Pro).

Наглядность графической информации аналогична осциллографу, а удобный пользовательский интерфейс не требует специальных навыков по работе с диагностическим оборудованием.

Принцип работы с ELM327 адаптером представлен на следующем видео:

Когда нужно менять задние колодки на Ларгусе
Как подготовить и покрасить авто в домашних условиях
Как поменять топливный фильтр на Калине
Какой герметик лучше всего подходит для двигателя

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

Повышенная токсичность выхлопных газов;
Нестабильная, прерывистая разгонная динамика;
Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
Нестабильные, постоянно меняющиеся холостые обороты;
Увеличение расхода топлива;
Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
Постоянно горящий индикатор «CHECK ENGINE»;
Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
Нестабильный контакт, замыкание на массу, обрыв выходного провода;
Нарушение целостности конструкции датчика.

Проверка лямбда-зонда: способ № 1

Самый простой метод диагностики – визуальная проверка. Чтобы убедиться в неисправности датчика кислорода «Калины», нужно осмотреть его наконечник. Он не должен иметь следов сажи. Если таковые присутствуют на наконечнике, значит, в цилиндры попадала обогащенная топливом смесь. В результате часть ее не сгорала и выходила прямо в коллектор.

Еще один признак неисправности – это блестящий налет. Это свидетельствует о высокой концентрации свинца в топливе. Стоит отметить, что данный металл сильно повреждает керамические частицы датчика и последний не в состоянии нормально работать. Обычно наличие свинца говорит о плохом качестве топлива. Не стоит заправляться на сомнительных АЗС.

Также к замене датчика ведут отложения серого цвета. Это говорит о наличии моторного масла в выхлопе. Такое происходит из-за изношенных колец в цилиндропоршневой группе. Но также серый налет образуется при использовании сторонних присадок в топливо.

Более эффективный метод проверки датчика кислорода «Калины» — измерение напряжения на контактах. Для этого нам понадобится вольтметр (или мультиметр). Итак, включаем зажигание и подключаемся к контактам. Нормальное значение – 0.45 В. Если данный параметр составляет ниже 0.42 В, значит, элемент вышел из строя.

Этот метод заключается в компьютерной диагностике при помощи ELM-адаптера. Для «Лады Калины» оптимальным выбором будет ELM-327. После подключения компьютер считает все ошибки с блока. Ниже мы приведем несколько кодов, свидетельствующих о неисправности датчика кислорода «Калины»:

РО134. Отсутствие питания на датчике.
РО136. Датчик замыкает на массу.
РО140. Говорит об обрыве цепи.

Если у вас «Калина» с нагревателем лямбда-зонда, также возможно появление ошибки РО135. В таком случае элемент тоже приравнивается к неисправному.

Для того чтобы заменить кислородный датчик на «Калине», вам потребуется набор рожковых ключей и жидкость ВД-40. Если конструкцией предусмотрен только один лямбда-зонд, не обязательно проводить работы на смотровой яме. Этот датчик находится на выпускном коллекторе – чтобы к нему добраться, достаточно открыть капот.

Обратите внимание: работы по снятию и установке кислородного датчика должны проводиться на остывшем моторе. Предварительно лямбд-зонд нужно обработать жидкостью ВД-40. Для чего это нужно? За время эксплуатации резьба сильно прикипает к коллектору, поэтому открутить такой элемент становится невозможным

Далее снимаем колодку с контактами. Она может крепиться на пластиковом хомуте. Последний придется разрезать. Сами контакты подходят на патрубок системы охлаждения. На следующем этапе при помощи ключа «на 22» выкручиваем кислородный датчик наружу. Далее остается лишь установить новый элемент в обратной последовательности

Для чего это нужно? За время эксплуатации резьба сильно прикипает к коллектору, поэтому открутить такой элемент становится невозможным. Далее снимаем колодку с контактами. Она может крепиться на пластиковом хомуте. Последний придется разрезать. Сами контакты подходят на патрубок системы охлаждения. На следующем этапе при помощи ключа «на 22» выкручиваем кислородный датчик наружу. Далее остается лишь установить новый элемент в обратной последовательности

Предварительно лямбд-зонд нужно обработать жидкостью ВД-40. Для чего это нужно? За время эксплуатации резьба сильно прикипает к коллектору, поэтому открутить такой элемент становится невозможным. Далее снимаем колодку с контактами. Она может крепиться на пластиковом хомуте. Последний придется разрезать. Сами контакты подходят на патрубок системы охлаждения. На следующем этапе при помощи ключа «на 22» выкручиваем кислородный датчик наружу. Далее остается лишь установить новый элемент в обратной последовательности.

Обратите внимание: провода от кислородного датчика не должны соприкасаться с металлической частью двигателя. В противном случае они могут оплавиться

Покупка кислородного датчика: оригинал и аналог

На рынке представлено большое количество датчиков различных типов. В первую очередь все товары делятся на две категории – оригинальные и аналоги. Оба варианта имеют свои преимущества и недостатки.

Оригинальные датчики

Сегодня найти оригинальные компоненты сравнительно сложно. Так как автомобиль ВАЗ 2107 не выпускается уже достаточно давно.

Наименование производителя	Артикул	Стоимость, рублей
АвтоВАЗ	203 021 07	От 2 000

Аналоги

На рынке представлен сравнительно большой выбор разнообразных аналогов оригинального датчика. Причем как отечественного производства, так и зарубежного. Автомобиль ВАЗ 2107 сравнительно прост, к нему подходят детали от множества других транспортных средств. Именно поэтому приобрести аналог не составит никакого труда.

Но прежде, чем приобрести подходящую деталь, желательно внимательно изучить упаковку, сам датчик. Сегодня на рынке присутствует множество подделок. Основные признаки: некачественная упаковка, отсутствие голограммы, плохо пропечатанный принт. Сегодня с хорошей стороны себя зарекомендовали следующие производители:

Наименование производителя	Артикул	Стоимость, рублей
DENSO	DOX0150	От 3 500
Bosch	0258986502	От 2 600
Stellox	20-00020-SX	От 1 400

Роль датчика кислорода ВАЗ 2107 инжектор в работе двигателя

Основной функцией датчика кислорода является измерение содержания кислорода в выхлопных газах и передача полученной информации в Электронный блок управления (ЭБУ). Эта информация позволяет ЭБУ регулировать смесь топлива и воздуха, обеспечивая эффективную работу двигателя.

Датчик кислорода ВАЗ 2107 инжектор работает по принципу холостого хода, когда объем пропорционален потоку кислорода через него. В результате, датчик генерирует напряжение, которое пропорционально содержанию кислорода в выхлопных газах. Это напряжение передается в ЭБУ, где происходит анализ и коррекция соотношения топлива и воздуха.

При нормальной работе двигателя, датчик кислорода ВАЗ 2107 инжектор обеспечивает богатую смесь топлива и воздуха при холостом ходе, чтобы обеспечить стабильное горение топлива. Когда двигатель работает в режиме нагрузки или при ускорении, датчик кислорода сообщает ЭБУ о содержании кислорода в выхлопных газах, что позволяет корректировать соотношение топлива и воздуха для обеспечения оптимальной мощности и минимального выброса вредных веществ.

Важно отметить, что датчик кислорода ВАЗ 2107 инжектор требует регулярной проверки и обслуживания. При неисправном датчике может возникнуть неправильное соотношение топлива и воздуха, что приведет к плохой экономии топлива, низкой мощности двигателя и высоким выбросам вредных веществ

Кроме того, при возникновении проблем с датчиком кислорода ВАЗ 2107 инжектор, система управления двигателем может перейти в аварийный режим, ограничивая максимальную мощность двигателя и вызывая появление сигнальной лампы на приборной панели.

В связи с этим, рекомендуется регулярно проверять и обслуживать датчик кислорода ВАЗ 2107 инжектор, чтобы гарантировать его нормальную работу и эффективность системы управления двигателем.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

1. Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

2. Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые фирмой «Bosch», взаимозаменяемы с похожими по строению циркониевыми датчиками

Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот

Как осуществляется замена кислородного датчика

Процесс замены обычно не вызывает серьезных затруднений. Требуется лишь заранее подготовить необходимые документы, автомобиль. Некоторые работы проще выполнить через низ – потому желательно расположить автомобиль на специальной яме или на подъемнике. Это существенно упростит процедуру, сократит затрачиваемого время.

Также необходимо демонтировать металлическую защиту картера двигателя – если таковая установлена. Все работы должны обязательно выполняться на холодную. Так как металл при нагревании расширяется. Что приведет к проблемам при откручивании резьбы. Также желательно заранее пролить место соединения специальным составом – WD-40. Он существенно упросит процедуру выкручивания датчика.

Процесс установки нового датчика включает следующие основные этапы:

обрезаем хомуты – если они имеются и мешают работе;
снимаем все имеющиеся электрические разъемы;

очищаем разъем специальными чистящими средствами, металлической щеткой – в дальнейшем он будет использован повторно;
при помощи ключа на 22 откручиваем кислородный датчик;

далее на старое посадочное место закручиваем новый датчик;
устанавливаем на место разъем.

После завершения установки желательно проверить работоспособность датчика. Сделать это очень просто – достаточно снять датчик, проверить наличие напряжения на сигнальном проводе приходящим от электронного блока управления. Оно должно находиться в пределах 0.45 В. Более точную диагностику проще всего сделать в специализированном сервисном центре.

Если на диагностическом устройстве обозначается ошибка РО131 – то приходящий с датчика уровень сигнала слишком низкий. Чтобы определить действительно ли смесь обеднена либо датчик неисправнее очень просто.

Достаточно из шприца брызнуть бензина на впускной коллектор одновременно с этим пережав «обратку». Если диагностика наоборот показывает слишком высокое содержание топлива в смеси – нужно увеличить приток воздуха в коллектор. Если показания датчика изменятся – он работает исправно.

Инструкция по подключению датчика кислорода

Данная инструкция носит ознакомительный характер. Настоятельно рекомендуется доверять такую ответственную процедуру специалисту сервисного центра, обладающего соответствующим опытом работы.

Запомнить или записать расположение проводов датчика. Отсоединить штекер от электронной составляющей авто, не повредив и не разомкнув при этом провода самого зонда. Аккуратно вытащить старую лямбду.
Подрезать проводку нового универсального датчика так, чтобы каждый следующий кабель был на 4 см короче предшествующего (начинать можно с какого угодно). Также укоротить кабели от разъема старого зонда.
Поместить на каждый из проводов специальную изоляцию и водозащиту (широким концом водозащита обращена к точке соединения провода).
Снять с каждого провода 8 мм изоляции кусачками, затем надеть контактное соединение и сжать конструкцию так, чтобы соединение было идеальным, а неизолированные провода не выступали. Начинать соединение следует с наиболее короткого провода, так проще.
Передвинуть водозащиту с обоих концов проводки к соединению, полностью прикрыть место соединения изоляционной трубкой. Закрепить конструкцию при помощи горячего фена.
Монтировать непосредственно сам датчик, сняв защитный колпак. Распиновка проводов лямбды поможет проложить новую проводку по цветам точно так, как лежала старая. Подключать и крепить проводку необходимо аккуратно, чтобы она не соприкасалась с нейтрализатором, коллектором или другими частями авто, которые нагреваются до высоких температур.

Своевременная замена лямбда-зонда очень важна. Если ЭБУ автомобиля не будет получать достоверную информацию об уровне кислорода в выхлопе, то станет работать на основе усредненных параметров, таким образом топливно-воздушная смесь не будет оптимальной — это отрицательно повлияет на состояние автомобиля.

Наш автосервис в Санкт-Петербурге специализируется на диагностике и ремонте выхлопных систем самых разных авто, от ВАЗ до иномарок. Гарантируем высокое качество ремонта и короткие сроки. Не рискуйте своей техникой — обращение к профессионалам сбережет много нервов, а в перспективе и денег, ведь самостоятельный ремонт по советам с форумов может привести только к более серьезным неисправностям.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

всё время 0,1 — мало кислорода
всё время 0,9 — много кислорода
Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

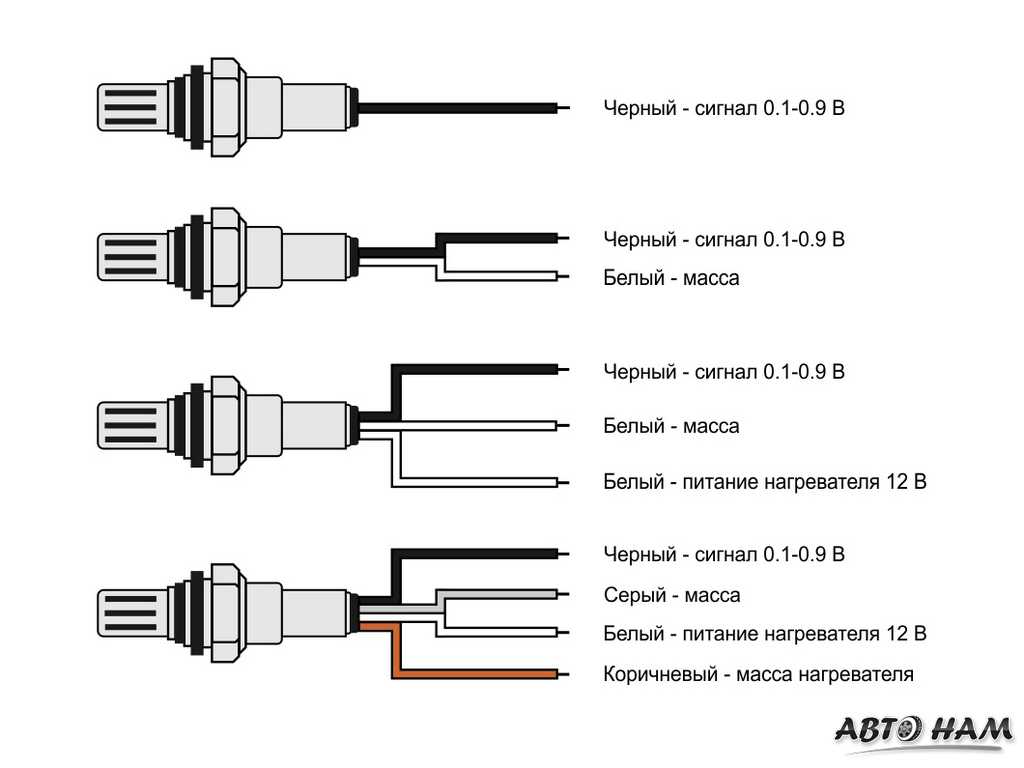

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов – распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница – машин с лямбда-зондами на циркониевой основе очень много, титановые – редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) – значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

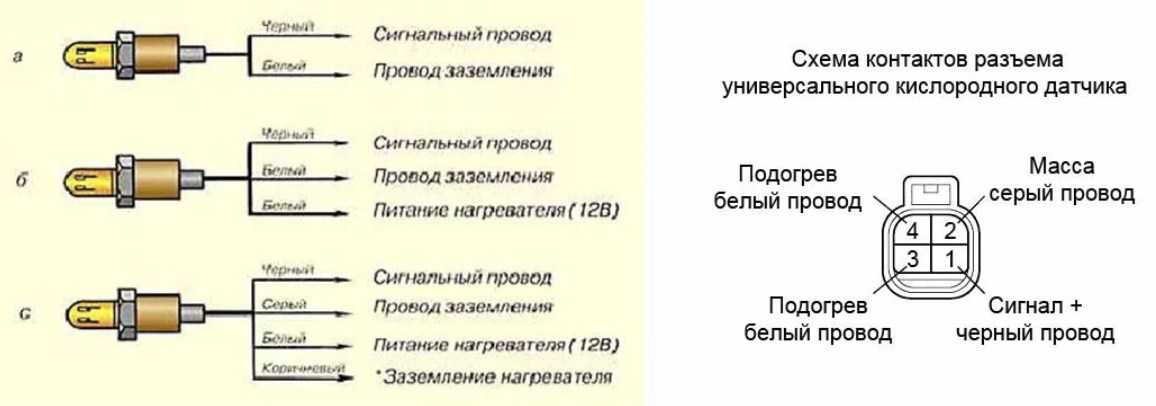

Таблица распиновки датчиков лямбда зонда на 4 провода

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Таблица распиновки датчиков лямбда-зонда

Назначение	Цветовые комбинации для циркониевых датчиков.
1	2	3	4	5
Нагреватель +	Чёрный	Фиолетовый	Белый	Коричневый	Чёрный
Нагреватель —	Чёрный	Белый	Белый	Коричневый	Чёрный
Сигнал +	Синий	Чёрный	Чёрный	Фиолетовый	Зелёный
Сигнал —	Белый	Серый	Серый	Бежевый	Белый

Назначение	Цветовые комбинации для титановых датчиков.
1	2
Нагреватель +	Чёрный	Красный
Нагреватель —	Чёрный	Белый
Сигнал +	Серый	Жёлтый
Сигнал —	Серый	Чёрный

Как подобрать новый кислородный датчик

В торговых сетях представлен большой выбор кислородных датчиков, который может быть, как отечественного, так и зарубежного производства. ВАЗ 2107 снят с производства, поэтому оригинальную запасную часть найти проблематично. Подобрать замену этой детали не составит большого труда, следует только внимательно отнестись к выбору, так как на рынке много подделок

В первую очередь обращают внимание на упаковку, у подделок она обычно не очень высокого качества. Также должна насторожить слишком низкая стоимость детали

Хорошо себя зарекомендовали запасные части от компании DENSO, Bosch, Stellox. Их стоимость может быть в пределах от 1500 до 3500 рублей.

1 Тема от serega 32 2014-11-30 00:15:08

Тема: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

Оторвался разъем.Как теперь соединить провода без этого разъема? Какой провод к какому? они там не по цветам. подскажите кто сталкивался!?

забыл сказать, машина ваз 2109i

2 Ответ от Serg 2014-11-30 08:52:53 (2014-11-30 08:59:27 отредактировано Serg)

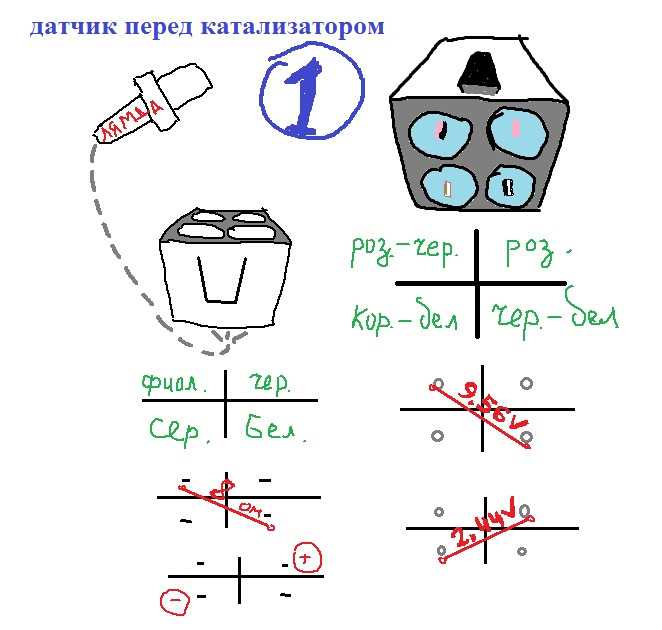

С какой стороны оторвался датчика или жгута ? На разьеме есть буквы A B C D

датчик A — C выхода датчика (серый и черный) B — D подогреватель датчика (обычно белые провода)

жгут A — розовый к эбу 28 нога B — розовчерн +12в питание нагревателя C — краснбел к эбу 10 нога D — белчерн к эбу

3 Ответ от serega 32 2014-11-30 11:41:24

СПАСИБо. только самого разъема нет просто провода висят. 4 от датчика и 4 из жгута.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Важно! Любая обманка устанавливается только на исправный лямбда зонд. Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении

Для этого вам потребуется подготовить:

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Что такое датчик кислорода?

Роль датчика кислорода заключается в контроле смеси топлива и воздуха, поступающей в двигатель автомобиля. Он позволяет определить концентрацию кислорода в выхлопных газах и вычислить соотношение топлива и воздуха, необходимые для оптимальной работы двигателя.

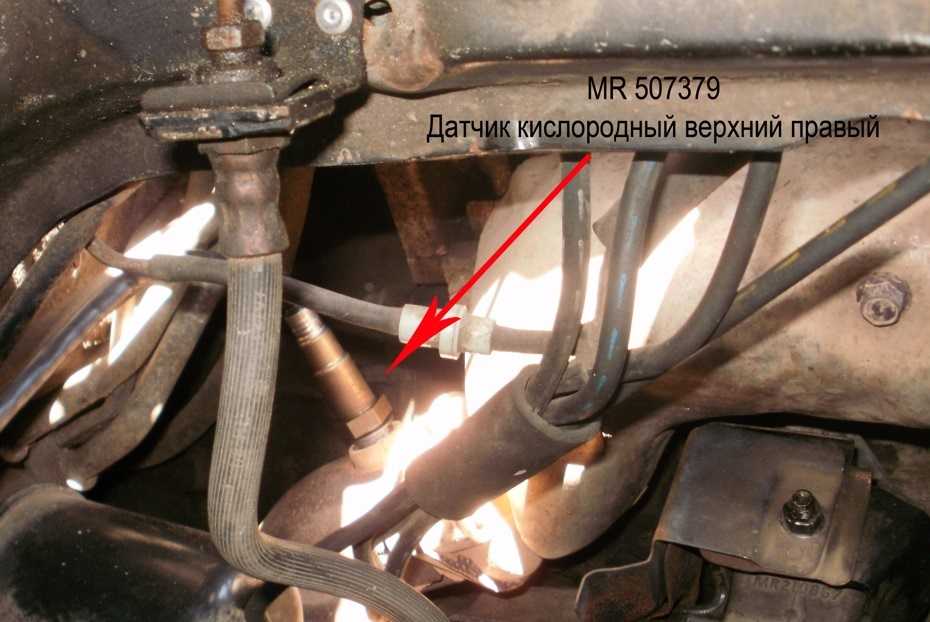

Датчик кислорода работает на основе принципа химической реакции между кислородом в выхлопных газах и покрытием датчика. При этом возникает электрический сигнал, который передается в электронный блок управления двигателем.

Таким образом, датчик кислорода играет важную роль в оптимизации работы двигателя автомобиля, обеспечивая более эффективное сгорание топлива, снижение выбросов вредных веществ и улучшение экологичности автомобиля в целом.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Каких проблем ждать при поломке?

Конечно, начинают сразу же проявляться определенные симптомы. Для датчика кислорода на автомобиле ВАЗ 2107, как и на прочих машинах, в которых установлен инжектор, это выражается весьма специфически. Самое печальное для водителя – это увеличение (причем значительное) расхода топлива. Машина начинает «кушать» бензин с очень хорошим аппетитом. Также происходит движение с рывками, будто двигатель «троит» или ему не хватает иногда воздуха.

Следовательно, работа мотора ухудшается и могут даже плавать обороты коленвала. При этом каталитический нейтрализатор перестает работать в нормальном режиме, следовательно, нельзя в этом случае даже заикаться о том, чтобы ваш автомобиль ВАЗ 2107 удовлетворял каким-либо стандартам Евро. Потому как при проведении проверки токсичности выхлопных газов вы получите очень высокие показатели содержания СО.
