Расположение диагностического разъема у daewoo nexia/lanos

Инструкция по диагностике Дэу Нексии через OBD2 разъем своими руками через ноутбук или смартфон

Определите, где расположен разъем OBD2.

Определите, какой автосканер подходит для вашего автомобиля

Выбор сканера (адаптера) для Daewoo Nexia зависит от модели ЭБУ и потребностей диагноста/владельца автомобиля.

С помощью компьютера выберите диагностический прибор: «Выбор сканера для Daewoo Nexia».

Загрузите диагностический адаптер для сканера.

Для диагностического адаптера необходимо программное обеспечение, которое устанавливается на ноутбук или смартфон/планшет. Для работы автосканера с собственной программной оболочкой и дисплеем не требуется никакого программного обеспечения.

Чтобы выбрать программное обеспечение для вашего адаптера, перейдите в раздел: «Программное обеспечение».

Используйте руководство и выполните диагностику

Руководство входит в комплект поставки адаптера. Более подробные инструкции по тестерам самодиагностики и описание их работы смотрите в разделе «Обзоры сканеров OBD2».

Диагностические тестеры OBD «Диагностика OBD.

Коды неисправностей и их расшифровка отображаются на интерфейсе сканера. Вы также можете прочитать полную базу данных неисправностей для вашего автомобиля в этом разделе: «Коды неисправностей Daewoo Nexia OBD2».

Выполните ремонт в соответствии с расшифровкой неисправностей

Выполните ремонт в соответствии с расшифровкой неисправности (проблемы) или обратитесь в мастерскую для устранения той или иной неисправности.

Проверка неисправностей

Хороший выбор для начинающих диагностов

OBD2 и ELM327

Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.

Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.

Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.

Это интересно: Расшифровка всех значков на приборной панели автомобиля

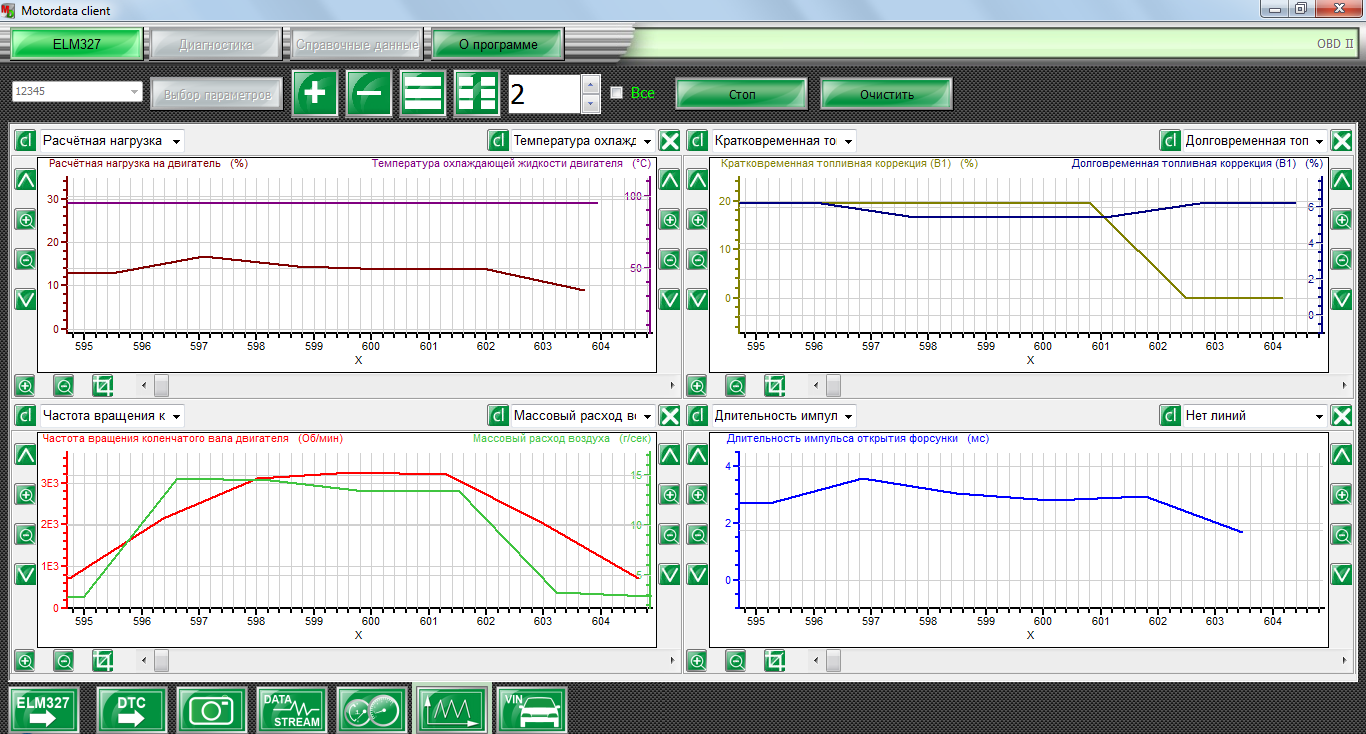

Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.

При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.

Настройка программного обеспечения

Шаг 1: Скачайте подходящее ПО

Прежде чем начинать настройку программного обеспечения для работы с OBD2 на GM12, необходимо скачать соответствующее ПО. Есть множество официальных и неофициальных программ, которые можно найти в интернете. Одним из лучших вариантов является программа Torque Pro, которая доступна как для Android-телефонов, так и для компьютеров под управлением Windows.

Шаг 2: Установите ПО на компьютер или устройство

После скачивания программного обеспечения нужно установить его на компьютер или мобильное устройство. При установке необходимо следовать инструкциям на экране. Если вы используете Torque Pro на Android-устройстве, то можно найти его в магазине приложений Google Play и установить легко и бесплатно. Если вы используете компьютер, то могут возникнуть дополнительные шаги, такие как установка драйверов.

Шаг 3: Подключите OBD2 к GM12

Для того, чтобы настроить программное обеспечение, необходимо подключить OBD2 к GM12. Это можно сделать, используя кабель OBD2, который подключается к порту OBD2 на автомобиле и к порту USB на компьютере. Если вы используете мобильное устройство, то потребуется специальный адаптер Bluetooth.

Шаг 4: Запустите ПО и установите соединение

После подключения OBD2 к GM12 и установки программного обеспечения необходимо запустить приложение и установить соединение с адаптером OBD2. Если устройство подключено, но соединение не устанавливается, проверьте настройки ПО и выберите соответствующий порт, скорость передачи данных и другие параметры соединения.

Шаг 5: Настройте параметры и получайте данные

После успешного установления соединения можно начинать работать с OBD2 на GM12. Необходимо настроить параметры отображения данных, например, отобразить данные скорости движения, температуры двигателя, уровня топлива и т.д. После настройки можно получать данные с автомобиля и анализировать их в программном обеспечении.

ЭБУ Нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Возможности диагностики Нексии в зависимости от двигателя и года выпуска:

Марка Deawoo	Двигатель, ЭБУ, год выпуска	Основные функции
Коды ошибок	Параметры	Управление ИМ	Адаптация
NEXIA	1.5 DOHC	+	+	+	—
1.5 SOHC	+	+	+	—
1.8 DOHC	+	+	+	—
NEXIA (UzDeawoo)	1.5л., 16кл, DOHC, A15MF, 85/90л.с., 2003-2007г.в.	+	+	+	—

1.5л., 8кл, SOHC, A15SMS, Евро-3, ЭБУ Delphi MR-140, 2008-. г.в.

+ + + Адаптация ДКПВ LANOS 1.3 SOHC + + + —

1.5 DOHC + + + —

1.5 SOHC + + + —

1.6 DOHC + + + —

LANOS ЗАЗ 1.5л., 8кл, SOHC, Евро-3, ЭБУ Delphi MR-140, 2007-. г.в. + + + Адаптация ДКПВ

Расположение ЭБУ:

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Чип тюнинг и прошивка Daewoo Nexia:

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Загорелся Check Engine на Нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Самодиагностика:

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Обзоры диагностических сканеров для Daewoo Nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Диагностика и ошибки ЭБУ Дэу Нексия

Практически каждый владелец Daewoo Nexia сталкивался с тем, что встроенный компьютер периодически выдает ошибки. Они указывают на неисправности в системе двигателя и других важных узлах. Первым признаком неисправности является индикатор «Check Engine» на приборной панели. Однако не все автомобилисты знают, что это значит. Поэтому необходимо подключиться к ЭБУ, чтобы выяснить, в чем заключается неисправность и неполадки в системе.

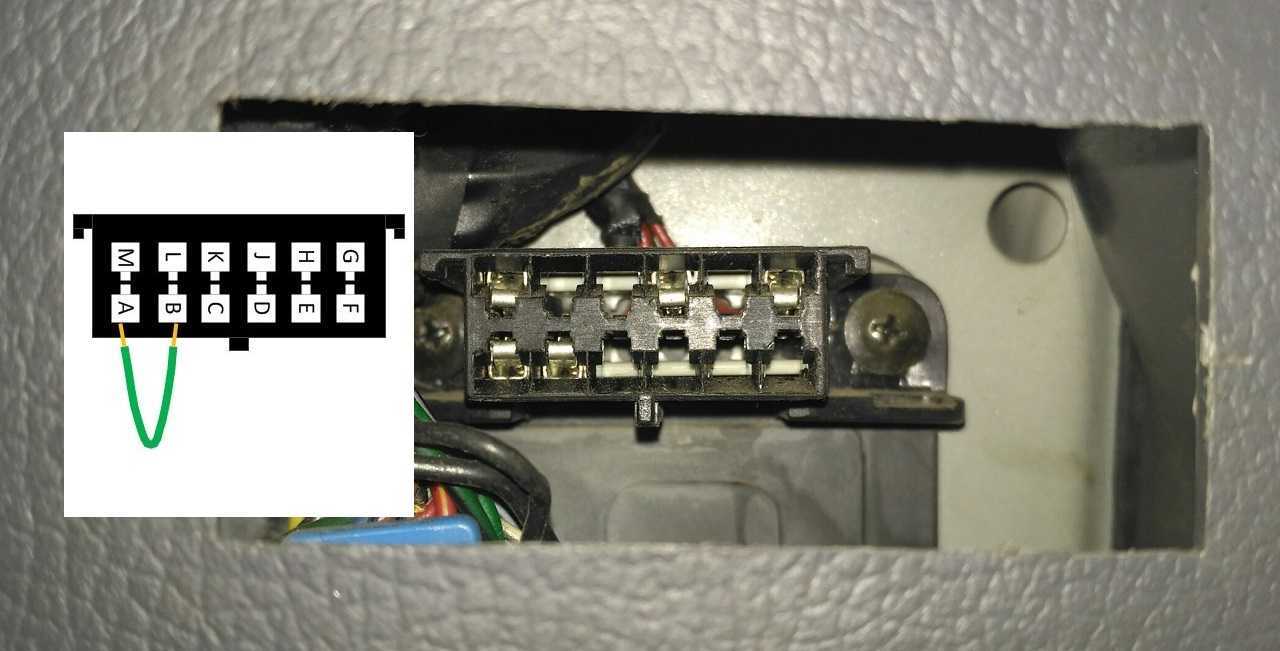

Начинает мигать лампочка Check Engine. Вспышки разделены паузами, короткая пауза около одной секунды и длинная пауза около двух секунд. Короткая пауза используется для разделения цифр кода, а длинная пауза — для разделения кодов. Например, серия импульсов: две вспышки, короткая пауза, вспышка, длинная пауза — код 21. Каждый код повторяется три раза, например, 12,12,12,33,33….. 12 — начало и конец кодов, 33 — код ошибки, если ошибки нет, всегда выводится код 12.

1 Низкое напряжение ДПДЗ 2 Высокое напряжение ДПДЗ 3 Вентилятор охлаждения 2 — низкое напряжение 4 Вентилятор охлаждения 2 — высокое напряжение 5 Вентилятор охлаждения 1 — низкое напряжение 6 Вентилятор охлаждения 1 — высокое напряжение 7 Электромагнитный клапан обратной связи — высокое напряжение 8 Электромагнитный клапан обратной связи — низкое напряжение 12 Нет неисправности 13 Датчик кислорода 14 COST — высокий уровень 15 POWER — низкий уровень 16 Датчик зажигания 17 Форсунка — замыкание на землю 18 Датчик зажигания 19 Датчик частоты вращения коленчатого вала (KSVS) — недопустимый сигнал 22 ДПДЗ — высокое напряжение низкий уровень 16 Датчик зажигания 17 Форсунка — короткое замыкание на землю 18 Датчик зажигания 19 Датчик частоты вращения коленчатого вала (KSVS) — недопустимый сигнал 21 ДПДЗ — высокое напряжение 22 ДПДЗ — низкое напряжение 23 Датчик температуры всасываемого воздуха (IAP) — высокая температура 24 Датчик скорости автомобиля (VMS) 25 Датчик температуры всасываемого воздуха (IAP) — высокая температура низкая температура 27 Датчик давления кондиционера — высокий уровень сигнала высокий уровень сигнала 29 Реле топливного насоса — низкое напряжение 32 Система рециркуляции отработавших газов (Nexia/Espero) 32 Реле топливного насоса (кроме Nexia/Espero) 33 Датчик абсолютного давления впускного коллектора (AID) — низкое напряжение высокое напряжение 34 Датчик абсолютного давления клапанного коллектора (VALV) — низкое напряжение низкое напряжение 35 Клапан управления холостым ходом 36 Рециркуляция отработавших газов 41 Блок управления зажиганием ‘B’ — низкое напряжение 42 Блок управления зажиганием ‘A’ — высокое напряжение 44 Датчик кислорода — плохая смесь 45 Датчик кислорода — богатая смесь 49 Высокое напряжение питания 51 ЭБУ двигателя — ошибка памяти (PROM) 53 Иммобилайзер 54 Резистор смеси 55 ЭБУ двигателя 61 Аккумулятор клапана топливных паров — низкое напряжение 62 Аккумулятор клапана топливных паров — высокое напряжение 63 Блок управления зажиганием

UzDaewoo OBD-II p-коды:

Блоки управления автомобилей Lanos и ЗАЗ SENS (Chance)

Именно от того какой ЭБУ управляет системами автомобиля и будет зависеть какие программы мы будем использовать для диагностики, какое дополнительное оборудование нам понадобится.

ЭБУ «Delco KDAC Multec IEFI» — устанавливался на модели Daewoo Nexia, Chevrolet Lanos стандартов Евро-0, Евро-2 которые выпускались до 2007 года. Особенность блока – диагностический разъем GM-12.

Блок «Delphi MR-140» входит в оснащение Chevrolet Nexia, Lanos, ЗАЗ Chance , моделей выпущенных в период с 2008 по 2009, стандарт Евро-3. Встречается на ЗАЗ «Chance 1.5» 2010 года выпуска. Блок оснащен стандартным разъемом OBD-II.

ЭБУ Sirius D42 устанавливается на автомобили «Daewoo» модели Nexia 1.6 DOHC, начиная с 2007 года. Полная поддержка стандарта OBD-II.

Блок управления «Микас 10.3», он же — М114. Устанавливается на автомобили ЗАЗ Chance 1.5, 1.3 с 2010 года, на модели стандартов Евро-3, Евро-4.

Такое разнообразие привело к тому, что универсальной, подходящей всем этим автомобилям, программы для диагностики попросту нет.

Выход — использовать программное обеспечение подходяще для работы с определенным классом машин. Из бесплатного софта можно рекомендовать:

Для автомобилей Daewoo,Chevrolet (Nexia и Lanos) стандарта Евро-2 программу Research Daewoo;

Chevrolet Explorer для Daewoo, Nexia и Lanos (Евро-3);

Программа SensDiag соответственно для автомобилей SENS/Chance с эбу Микас.

Вы обратили внимание, что автомобили с ЭБУ «Delco Multec IEFI» имеют разъем отличный от стандартного — OBD-II, которым оснащены большинство адаптеров. Эта проблема имеет простое решение – нужно купить переходник OBD2 — GM12 (OBD1) или кабель диагностический K-Line в корпусе GM12

Еще один момент, для того чтобы подключить адаптер, необходимо знать где находится в автомобиле диагностический разъем.

Почему адаптер отказывается подключаться к ЭБУ авто?

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем – с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема – Тип A слева и Тип B справа

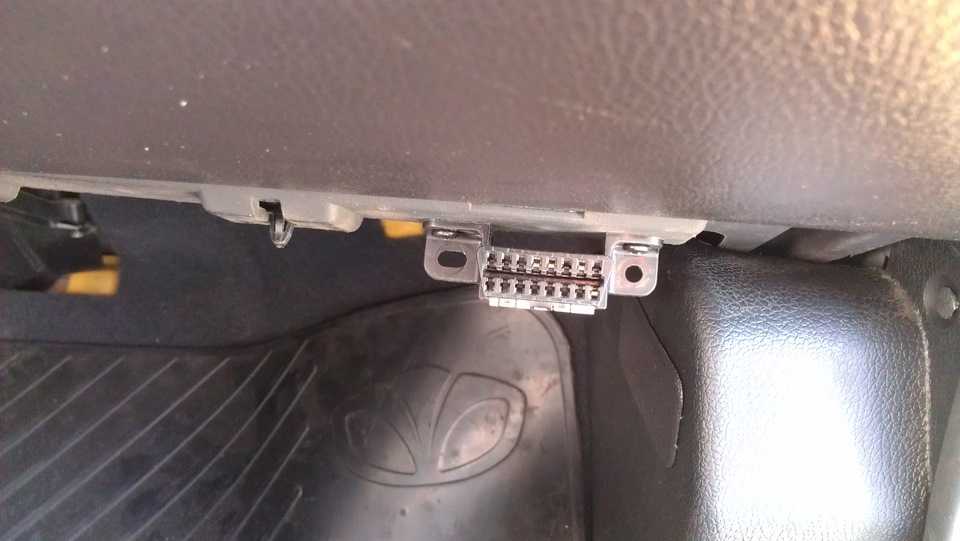

Где найти диагностический (сервисный) разъем на Daewoo, Lanos, Sens

Разъем для диагностики на «Ланосе» вы найдете справа от водителя.

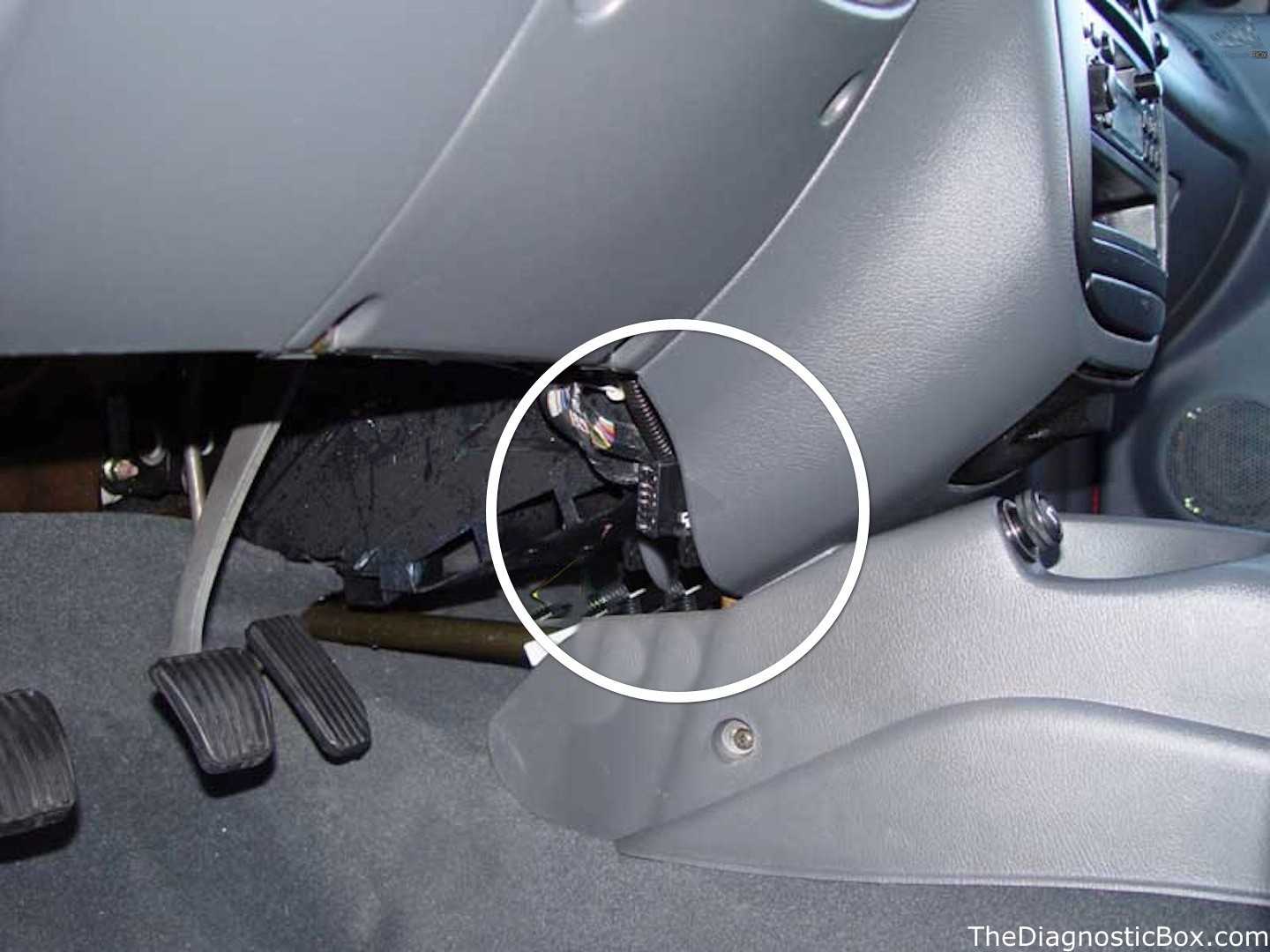

На Нексии он расположен на правой панели, со стороны пассажира. Обычно разъем скрыт под пластиковой заглушкой, его расположение остается одинаковым на автомобилях разных годов выпуска.

Надеемся, эта информация будет вам полезной, и вы сможете выполнить подключение оборудования к своему автомобилю без проблем.

В данной статье мы подробно рассмотрим подключение автосканера elm327 mini на примере японской марки Тойота.

Эта статья будет очень полезна автовладельцам, не имеющим в своём распоряжении Renault Can Clip.

Владельцы автомобилей группы VAG (ауди, фольксваген, шкода, сеат) сталкиваются с ситуацией, когда на приборной панели загорается сообщение «SERVICE». Это всего лишь напоминание о том, что пришла пора технического обслуживания для замены масла.

Источник

Где Находится Разъем Диагностики Дэу Нексия ~ VESKO-TRANS.RU

Дэу нексия где находится диагностический разъем

27.02.2009, 22:09

У меня ,,ксю,, 2808г. новый кузов движок 8 клапанов. Блок и сейчас на том же месте ,но он другой.

Фишки на бензин нет вообщем , диагн. разъём совершенно другой, контакты размещены по другому.

Диагностический разъем ОBD-2 он 12 ШТЫРЬКОВЫЙ. Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой.

19.03.2009, 23:59

Добавлю иллюстрацию

Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.

Читайте так же

Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).

Разъем ЭБУ — OBD II — торчит сверху.

22.03.2009, 20:39

Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Там тоже обсуждается этот движок (A15SMS) и ЭБУ который им управляет. фотки и все заморочки совпадают (только на новых Нексиях и Ланосах 2008 года Евро 3 надо делать «обучение» датчика коленвала), т.к. ЭБУ и программа, похоже, одинаковые.

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)

Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе?

24.03.2009, 11:46

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)

Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе? Фишки , говоришь , на Шланосе нет. А Это ЧТО?

http://lanos-club.ru/forum/index.php?showtopic=1097&hl=фишка

24.03.2009, 12:07

http://lanos-club.ru/forum/index.php?showtopic=1097&hl=фишка На Евро2 есть на Евро3 уже нет, мозг другой.

А ты у себя нашёл?

Читайте так же

А ты у себя нашёл? Потепления жду.

Тепло будет, переверну весь салон.

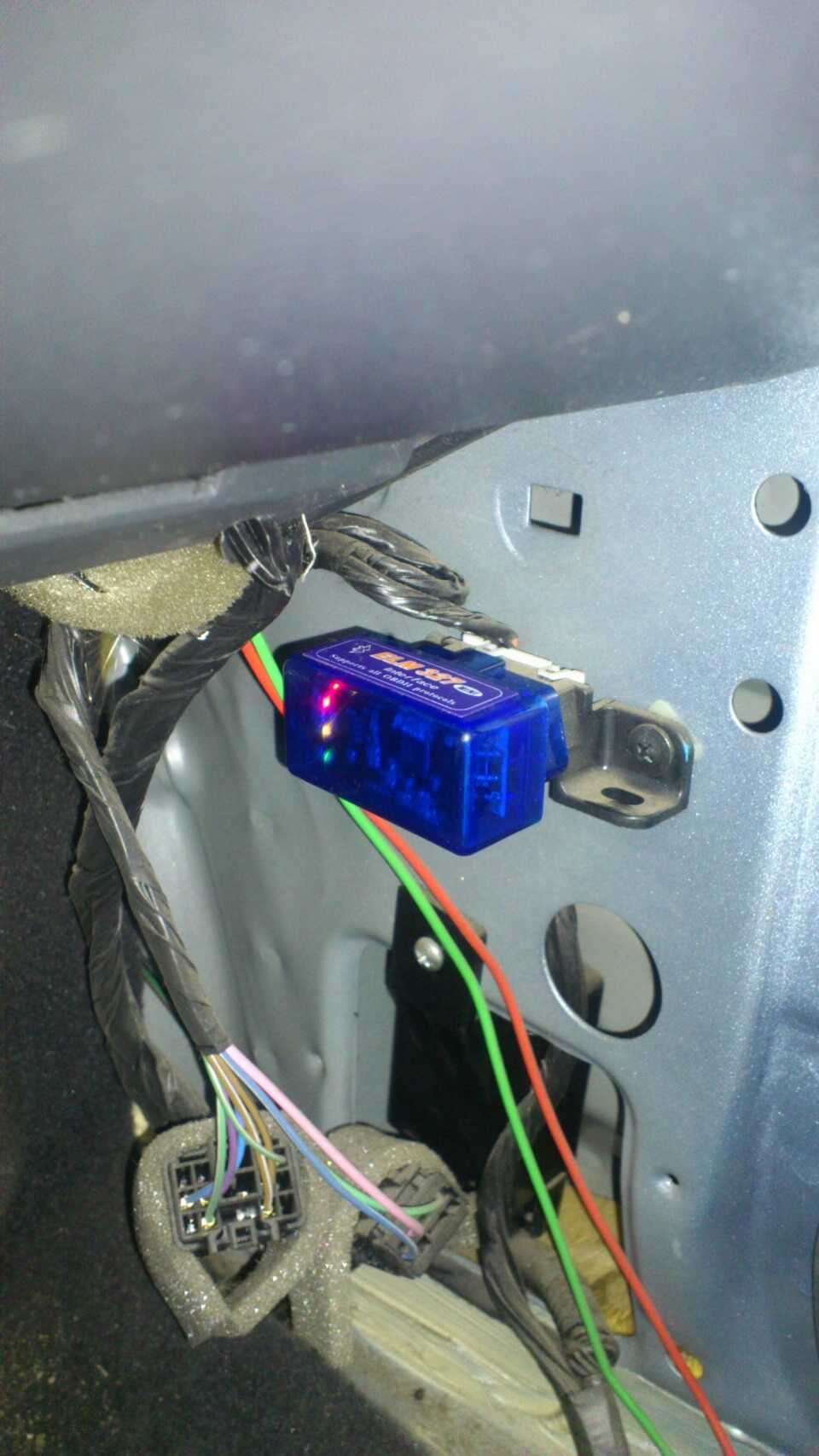

Как подключить ELM327 OBD2 адаптера к деу нексии, daewoo nexia.

ODB адартер можно купить на алиэкспресс за 8,99$, вот ссыка на товар В видео показана …

Нексия замена старого разъема OBD1на OBD2

Этот ролик обработан в Видеоредакторе YouTube ()

от MORO в разделе Электрооборудование и электроника

от Dr. Art в разделе Электрооборудование и электроника

Ваши права

Powered by vBulletin Version 4.2.3

Copyright 2017 vBulletin Solutions, Inc. All rights reserved.

SEO by vBSEO 2011, Crawlability, Inc.

Дэу нексия где находится диагностический разъем фото

Читайте так же

vesko-trans.ru

• https://elm327-obd2.ru/diagnosticheskiy-razem/deu-neksiya.html
• https://mastershuma.ru/diagnosticheskij-razem-djeu-neksija-raspolozhenie/
• https://stil-avto66.ru/raznoe/razem-dlya-diagnostiki-deu-neksiya.html

</table>

Ремонт своими руками Daewoo Nexia и правила эксплуатации — подробные инструкции

Daewoo известна как южнокорейская компания, но Daewoo Nexia также имеет немецкие корни. Автомобиль был разработан компанией Opel Group на базе Opel Kadett, а затем усовершенствован компанией Daewoo. Раньше Daewoo Nexia собирали на заводах в Южной Корее, Египте, Вьетнаме и Румынии, но с 1996 года автомобиль производится только в Узбекистане. Daewoo Nexia, выдержавшая два поколения, пользуется большой популярностью у водителей, о чем свидетельствует «пробег» в 500 000 единиц.

Долгое время Daewoo Nexia оснащалась одним двигателем 1.5, но по мере устаревания он был заменен. Мощность этого двигателя была вполне приличной — до 100 л.с. — с 16-клапанной головкой блока цилиндров. Однако его редко использовали; 8-клапанный двигатель выдавал 75 л.с. В 2008 году ему на смену пришел двигатель 1.6 мощностью 109 л.с., который не соответствовал требованиям Евро-3.

Nexia имеет три варианта кузова:

На российском рынке Daewoo Nexia продавалась только как седан в двух комплектациях: GL и GLE. Базовая комплектация GL выглядит аскетично — базовая магнитола и кондиционер. Люксовый GL имеет более привлекательный внешний вид — декоративные колпаки колес, номерные знаки, окрашенные бамперы, полосы от солнца на лобовом стекле…. Кроме того, расширенная комплектация включает электрические стеклоподъемники, центральный замок и мягкие накладки на двери. Кондиционер и гидроусилитель руля имеются, но ими оснащены не все грузовики.

Новая Нексия

После рестайлинга 2008 года, который обновил бамперы, фары и интерьер Nexia (за исключением нового двигателя), в 2015 году последовало второе поколение. С тех пор Daewoo Nexia Ravon Nexia, экономичная модель, созданная в результате слияния седана и хэтчбека Chevrolet Aveo, постепенно заменяется на конвейере.

Дополнительные советы и рекомендации

Выбор OBD2 сканера

Перед подключением OBD2 к GM12 необходимо выбрать подходящий сканер, который совместим с вашим автомобилем. Убедитесь, что сканер поддерживает все необходимые протоколы и функции, которые вам нужны. Также проверьте, есть ли устройство достаточное число интерфейсов для частых обновлений и подключения к ПК или мобильному устройству.

Получение информации

После подключения OBD2 к GM12 вы получите доступ к ценной информации об автомобиле, включая коды ошибок, данные с датчиков и многое другое

Однако, чтобы получить полную картину, важно уметь интерпретировать эти данные. Полная документация и книги по ремонту могут помочь в этом вопросе

Безопасность и эксплуатация

Не забывайте, что OBD2 сканер может содержать конфиденциальную информацию об автомобиле, и поэтому необходимо обеспечить адекватное хранение и защиту устройства от несанкционированного доступа. Также следует соблюдать инструкции производителя по безопасной эксплуатации устройства и не подключаться к автомобилю во время его движения.

Техническая поддержка и обновления

При выборе OBD2 сканера не забудьте о технической поддержке и доступности обновлений

Если возникают проблемы или вопросы по работе устройства, важно иметь возможность получить квалифицированную помощь. Доступность обновлений также позволит вовремя исправлять ошибки и добавлять новые функции, что сделает ваше устройство более эффективным и надежным

Этапы компьютерной диагностики

Для выполнения работ необходимо сначала включить ноутбук или планшет, выбранный для этих целей. После этого следует присоединить адаптер или специальный кабель, который позволяет соединить разъем с тестером. Такая мера необходима лишь в том случае, если процедура будет производиться с применением стационарного компьютера. Далее нужно следовать такой инструкции:

1. Включаем питание путем поворачивания ключа в замке зажигания. Это мероприятие осуществляется для того, чтобы софт получил сигнал от контроллера и вывел коды ошибок на подключенное оборудование.
2. Запуск специальной программы на компьютерном оборудовании, которая отображает схему всей электронной части машины. Отображение схемы осуществляется в том случае, если вся процедура была произведена без ошибок, а аппаратура полностью исправна.
3. Запуск процесса путем выбора в меню необходимой разновидности диагностических работ. Это может быть проверка коробки передач, двигателя, электрооборудования и т. д.

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

• приборной панелью,
• рычагом ручного тормоза,
• рулевой колонкой,
• пепельницей.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

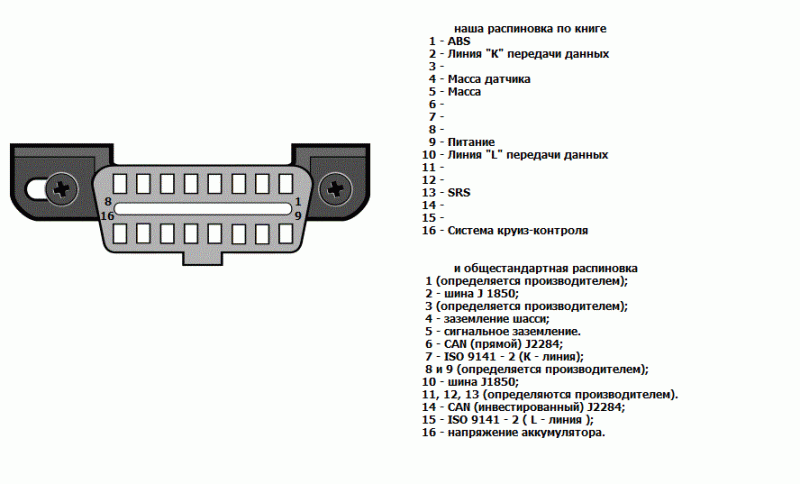

Hyundai Sonata ИНЖИНИРИНГ™ 385 записей › Бортжурнал › Распиновка OBDII где правда?

По книге одно, а общестандартная распиновка то другая…

Распиновка ОBD-2(On-Board Diagnostic) – термин, который обозначает стандарт при диагностике и контроле за деятельностью двигателя автомобиля, некоторых частей шасси и иных вспомогательных устройств.

История OBD-II началась еще в середине XX века, когда правительство Соединенных Штатов Америки неожиданно обнаружило, что автомобилестроение, которое они так яро поддерживают, в конечном счете приносит большой ущерб экологии, в целом, и человеку, в частности. Появлялись законодательные акты, но никто им не следовал. Однако когда пришел энергетический кризис, нерадивым производителям пришлось предпринимать хоть какие-то меры по спасению самих себя и своих потребителей. Именно на этом фоне стала бурно развиваться концепция, предполагающая стандартизацию такого устройства, как диагностический разъем OBD-II.

По сути, распиновка OBD-II — это несколько составляющих стандартизированных правил и требований, которые должны соблюдать автопроизводители, дабы все системы по управлению двигателями удовлетворяли требованиям федеральных норм, касающихся выхлопных газов и бесперебойного функционирования машины.
