Установка зажигания, привода трамблера на 402 двигателе уаз змз

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со ), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки . Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;
3. блок управления АБС;
4. колесные датчики.

Как Выставить Зажигание На 402 Двигатель Карбюратор

Главная страница » Как Выставить Зажигание На 402 Двигатель Карбюратор

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель.

Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Распределитель предназначен для выполнения определенных функций:

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтоб верно установить зажигание

на 402 движок, нужно учесть свойства позволяющей вести бухгалтерский учет (софт), выставленные ниже:

Зажигание на 402 двигателе

Выставляем верно привод трамблера. Регулируем зажигание

, видео гражданам без автонавыков. Все очень просто.

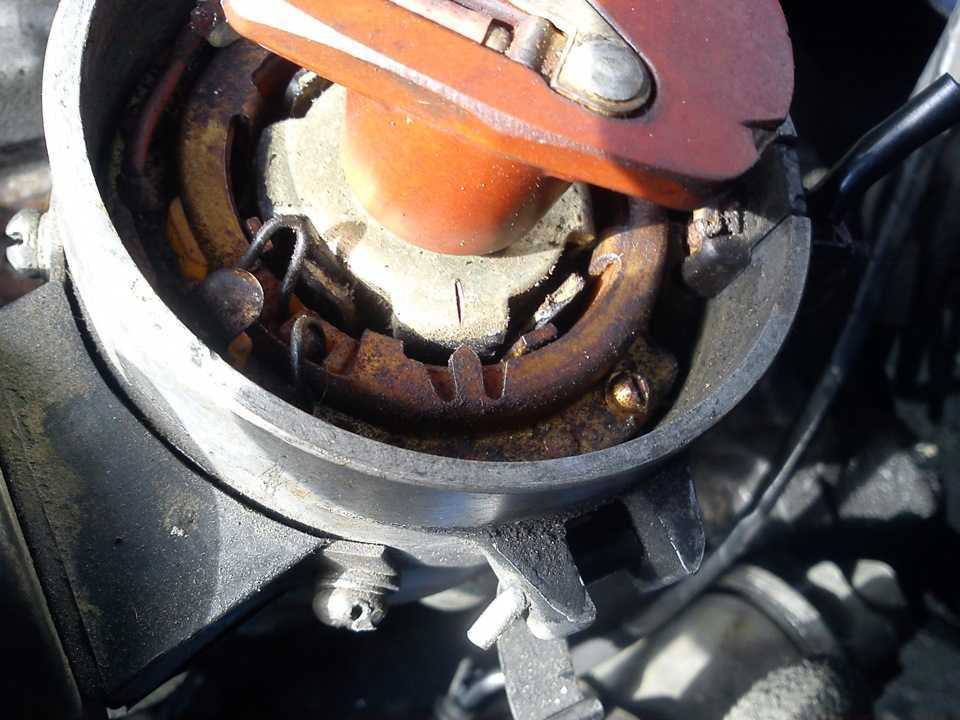

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

1. Выставьте метки. 3.5. Установите шкалу на ноль. 3. Совместите метки распределителя.

Некоторые выставляют зажигание стробоскопом. Время от времени выставление момента зажигания не дает результатов — движок продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в общем. Делему может решить подмена либо ремонт трамблера.

Регулировка момента зажигания двигателя ЗМЗ-402

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель делает две функции: задает момент искрообразования и распределяет импульсы высочайшего напряжения по цилиндрам соответственно с порядком их работы. Для этой цели служит бегунок, насаженый на вал датчика-распределителя.

Видео:Танчик для ЗМЗ-402. Или как я избавился от перегрева.Скачать

В бегунке установлен помехоподавительный резистор.

Техно черта комплекса бухгалтерских программ зажигания

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Прежде чем мы перейдем к изменению механической кривой, давайте закончим общую кривую, теперь переустанавливая линию продвижения вакуума между карбюратором и выдвижной канистрами. Выполните ту же процедуру, что и раньше. Вы заметите, что продвижение в вакууме достигнет своего максимального успеха довольно быстро. На самом деле он будет иметь кривую, основанную на уровнях вакуума, которые не будут отображаться при таком типе теста.

Это даст вам наиболее точное представление о продвижении в разных отверстиях дроссельной заслонки, но это немного усложняется. В приведенной ниже таблице указано общее количество времени на каждом обороте в минуту с добавлением вакуума к механическому. Цифры в скобках — это только вакуумный прогресс, который был определен путем вычитания механического продвижения от общего продвижения. Опять же, это только максимум; с более низким вакуумом коллектора, данные об увеличении вакуума также будут ниже.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Механические вакуумные кривые. Как вы можете видеть, только с механическим продвижением дистрибьютор добавляет максимум 22 градуса. Если мы решаем, что для достижения максимальной мощности двигателю требуется 36 градусов общего времени, нам нужно добавить еще четыре градуса времени. В этой ситуации это легко, потому что все, что нам нужно сделать, это добавить еще четыре градуса начального времени, и мы там.

Но что, если нам нужно более полное продвижение, но двигатель, как правило, сталкивается с легкой детонацией, когда вы толпите дроссель на максимальном крутящем моменте, чтобы вы не могли просто добавить его в исходное? Есть четыре разных втулки: черный, синий, серебристый и красный. Число в скобках — это количество механического продвижения, которое позволяет каждый проход. При начальных значениях 25 градусов и 11 градусов у нас будет 36 градусов общего хода. Что делать, если у вас есть дистрибьютор, и вам нужно добавить или вычесть механическое продвижение?

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

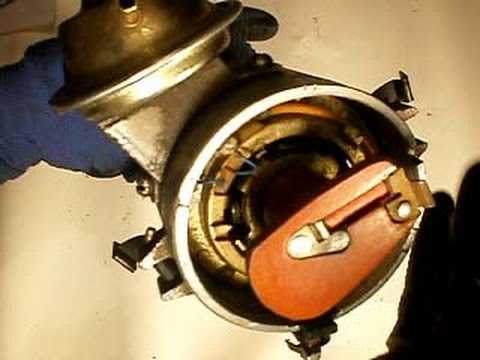

Разобранный трамблер для ЗМЗ

Сообщества › ГАЗ Волга › Блог › Правильная регулировка зажигания ЗМЗ 402.

Всем привет ! Понадобилось мне выставить зажигание на 402ом.В инете все пишут по разному !1 Подскажите пожалуйста, ПОШАГОВО ! как правильно выставить зажигание на 402ом ?(зажигание электронное, обычное) буду выставлять на улице около дома.2 Бегунок трамблера вращается по часовой, или против часовой ?3 Пытаясь завести машину, крутит, но не заводится, и после отпускания ключа зажигания, коленвал, проворачивается в обратную сторону. (позднее зажигание ?)Вот и решил я по новой с нуля выставить зажигание!ПОЖАЛУЙСТА, РАЗЖУЙТЕ, КАК СДЕЛАТЬ БЕЗ ОСОБЫХ ХЛОПОТ.Как заведу машину, отрегулирую по стробоскопу.

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть вопрос, когда бегунок стоит на первом цилиндре, откручиваем задний болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

П.С Придется все таки купить новый карбюратор !

Видео

Зажигание на 402 двигателе. Выставляем привод трамблёра.Скачать

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)Скачать

ЗМЗ-402. Регулировка зажигания по поршню.Вставляем привод трамблёра.Скачать

установка ВМТСкачать

Регулировка клапанов ЗМЗ 402 (24д, УМЗ)Скачать

трамблер змз 402 его проблема настройка зажиганияСкачать

Установка момента зажигания на трамблере УАЗ датчике распределителеСкачать

Двухконтурное зажигание на ВОЛГУ ЗМЗ 402 из трамблёра 2108 | #ВОЛГАЛЛАСкачать

Регулировка зажигания стробоскопом (практическое руководство)Скачать

Установка бесконтактного зажигания на УАЗ 3151 с 417 двигателем, своими рукамиСкачать

Как ОТРЕГУЛИРОВАТЬ ЗАЖИГАНИЕ НА ВАЗ УАЗ карбюраторный двигательСкачать

установка трамблера с приводомСкачать

Провернуло шкив коленвала. Нет вмт на газели, на ЗМЗ 402. Обрыв привода распределителя.Скачать

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

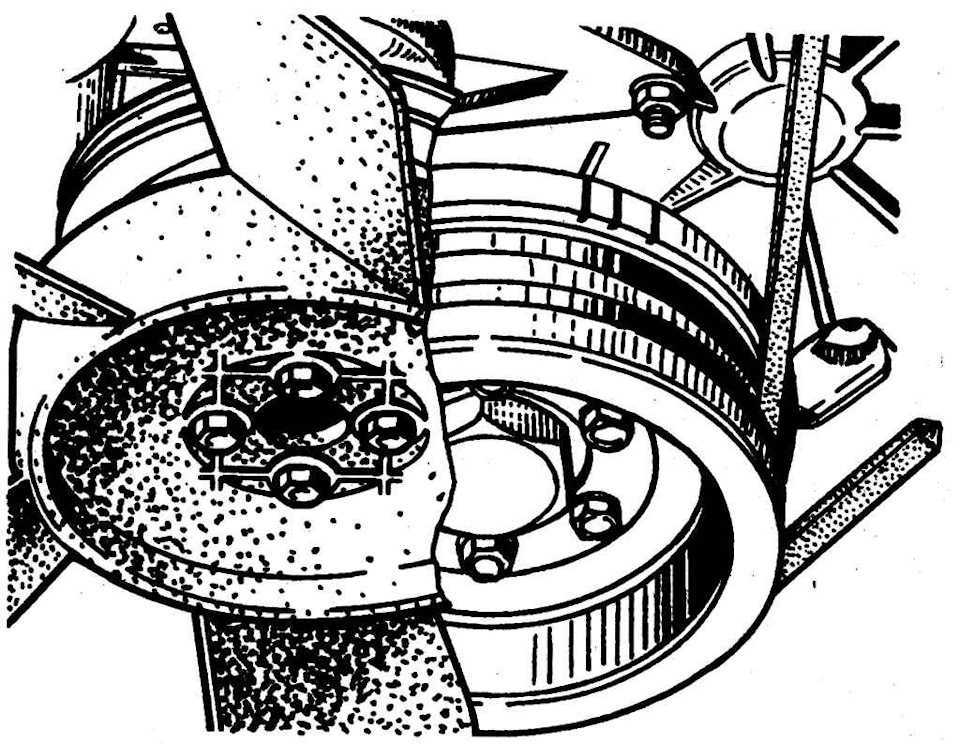

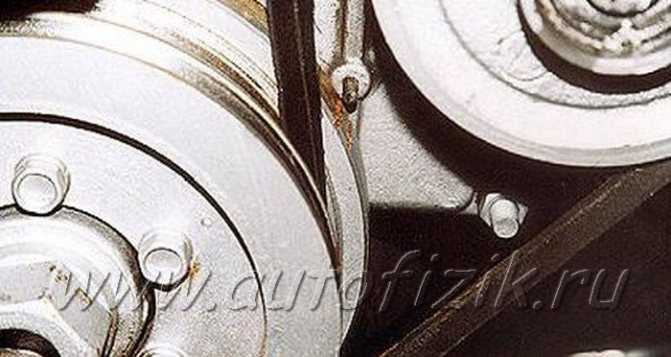

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

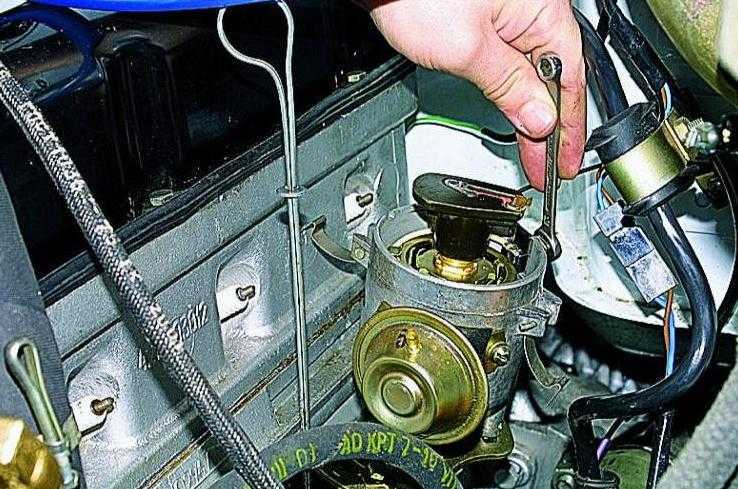

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

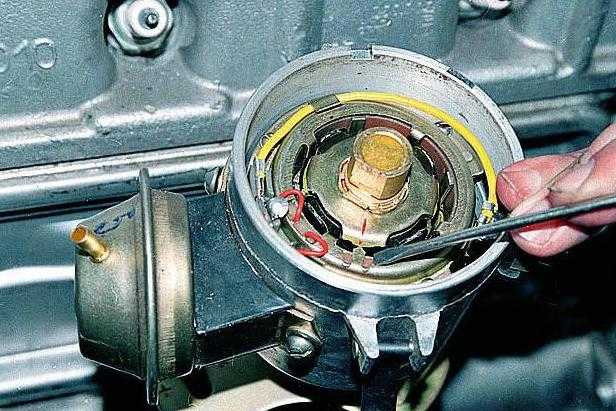

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

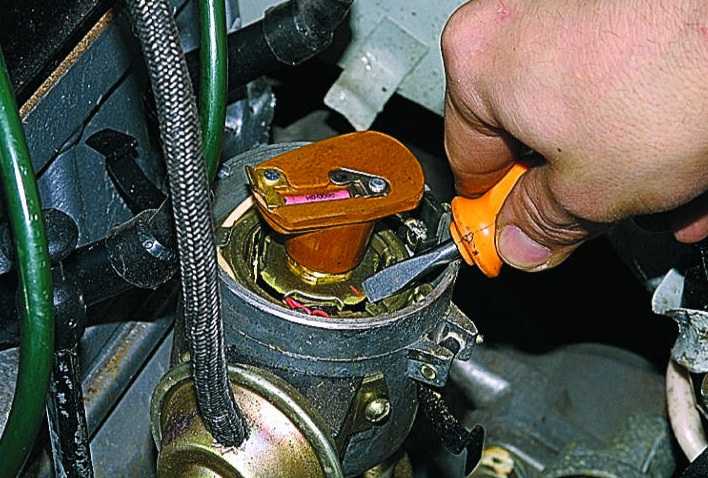

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

– центробежный регулятор 15–18

– вакуумный регулятор 8–10

Зазор свечи зажигания, мм 0,8

Сопротивление резистора бегунка*, кОм 5–8

Сопротивление наконечника свечи, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4–0,45

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

• http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
• https://autocarmy.ru/regulirovka-i-ustanovka-zazhiganiya-zmz-402-sekrety-i-sovety/
• http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402
• https://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-402/regulirovka-momenta-zazhiganiya-dvigatelya-zmz-402

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

Элементы поджига горючего бензинового двигателя даны в списке:

• распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
• катушка;
• коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
• свечи;
• замок;
• стартер;
• сопротивление. Добавляют иногда.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

• работа цилиндров мотора производится таким образом: один, два, четыре, три;
• устройство ротора всегда крутится против минутной стрелки часов;
• центробежная деталь имеет угол опережения в восемнадцать градусов;
• вакуумная деталь имеет угол опережения в десять градусов;
• люфт СЗ не превышает 0,8 мм;
• R резистора не превышает 8 кОм;
• R СЗ не больше 7 кОм;
• R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Электронное зажигание с датчиком холла на Волгу

Предупреждение: трамблер с дачиком холла является неродной деталью для двигателей семейств 24Д,2401/402 и т.д. По информации из некоторых источников кривые зажигания которые обеспечивает данный трамблер далеки от оптимальных. Поэтому если после установки у вас уменшилась мощность двигателя или появилась детонация — не говорите, что вас не предупреждали.

Тем не менее я лично использовал и собираюсь использовать трамблер с датчиком на эффекте холла на Волге и в дальнейшем. Итак, для установки нам понадобится:

1. Трамблер (прерыватель-распределитель зажигания) 5406.3706-05 бесконтактный с датчиком холла на двигатель ЗМЗ-24Д/402

2. Коммутатор типа ВАЗ 2108, я рекомендую коммутаторы винницкие — по отзывам они лучше остальных

3. Жгут проводов для зажигания с датчиком холла от автомобиля ВАЗ короткий

4. Котушка зажигания ВАЗ 2108 маслонаполенная (№№ 8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721)

5. Провода высоковольтные для бесконтактной системы зажигания (без наконечников с добавочным сопротивлением, большей толщины и лучшего качества).

Зазор в свечах зажигания выставляем штатный — 0.8-1.0; если используется ГБО, можно уменьшить зазор до 0.7

0.8 мм. Чем больше зазор тем как правило лучше работает движок — у меня так по крайней мере. Если на свечах по заводу зазор 0.5 то движек на них работает препаршиво. Проверка зазора в свечах зажигания осуществляется с помощью специального круглого щупа, т.к. плоский щуп врет из-за неровностей электродов.

Схема подключения следующая

Набор деталей для установки выглядит следующи образом:

С данной системой зажигания вы можете использовать элетронные октан корректоры, а также диагностические приборы.

В запасе рекомендую возить датчик холла, котушку, коммутатор и жгут проводов.
