Схема контактно транзисторного зажигания газ 53

Описание ГАЗ-5312, фото

Это бортовой заднеприводный грузовой автомобиль капотной компоновки, который производился с 1983 года по январь 1993 года (то есть, был снят с производства последним в семействе, уступив место модели 3307). Кабина имеет закруглённые формы повсюду. Ни одного острого угла в экстерьере нет. Решётка радиатора, по сравнению с более ранними модификациями, стала упрощённой. С неё исчезли сложные выштамповки, однако количество отверстий осталось прежним. Корпуса наружных зеркал заднего вида стали пластиковыми и увеличились в размерах.

Внешний вид автомобиля ГАЗ-5312

В интерьере – царство голого металла. Какой-либо (даже самой скромной) обивки нет даже на внутренних панелях дверей. Пластмассы здесь минимум. Усилитель рулевого управления отсутствует вообще, поэтому, чтобы крутить огромный руль, нужна недюжинная сила. На щитке центральное место занимает спидометр. По бокам от него – ещё 4 прибора меньшего размера, а также несколько контрольных ламп. Причём тахометра нет. Здесь же на щитке находится замок зажигания. Посередине панели имеется небольшой ящик для мелочей. А справа – ручка, чтобы держаться.

Кабина водителя

Это интересно: Технические характеристики и руководство по ремонту ГАЗ-52: раскладываем по пунктам

Схема электропроводки ГАЗ 3307, замена проводки своими руками: инструкция, фото и видео

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией — 13.3734-01;

В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

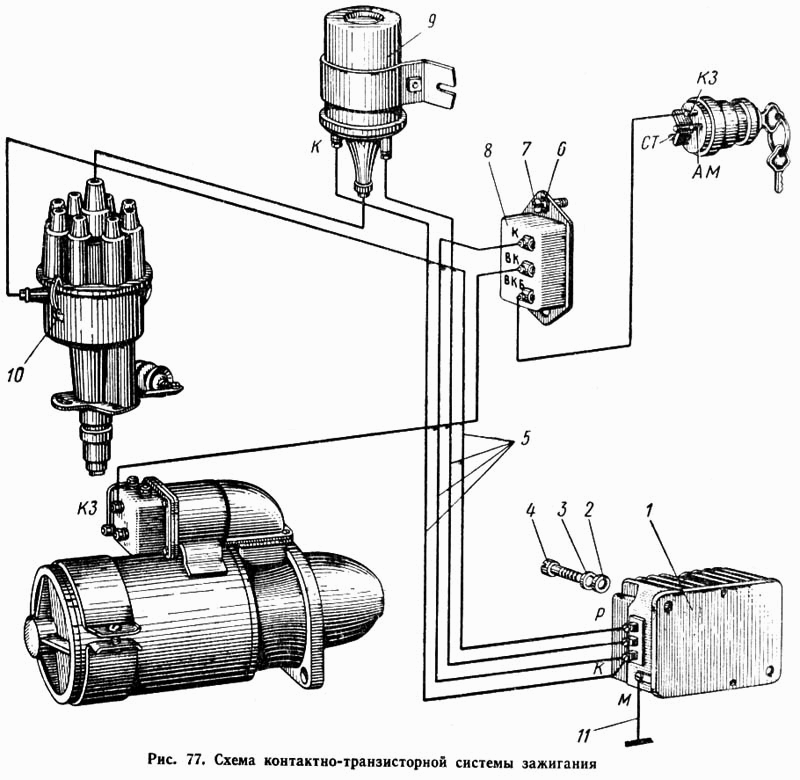

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высоковольтный;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• возгорание горючей смеси.

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Подключение проводов

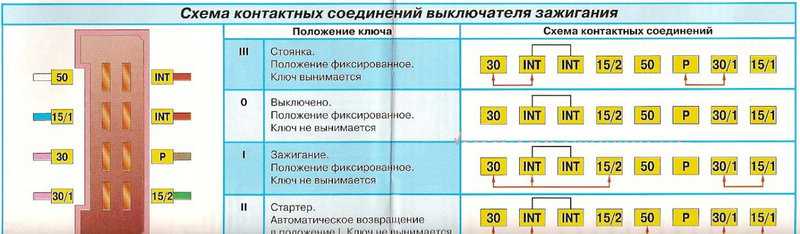

Подключение проводов замка зажигания на ГАЗ-53 осуществляется следующими шагами:

1. Сначала необходимо отключить провода от аккумулятора, чтобы исключить возможность короткого замыкания и повреждения электроники автомобиля.

2. Затем нужно вынуть старый замок зажигания из панели приборов, отсоединив провода от него.

3. После этого следует подключить провода нового замка зажигания, соответствуя цветовой маркировке проводов их исходного расположения и функций.

4. Дополнительные провода, такие как провода подсветки, должны быть подключены в соответствии с инструкцией по установке замка зажигания.

5. Необходимо убедиться, что провода надежно подключены и не соприкасаются с другими металлическими частями автомобиля.

6. После этого следует протестировать новый замок зажигания, вставив ключ и проверив работу всех функций (например, поворота ключа для запуска двигателя).

Важно помнить, что подключение проводов замка зажигания на ГАЗ-53 должно быть выполнено аккуратно и соблюдением всех мер предосторожности, чтобы избежать повреждения автомобиля и возможную аварийную ситуацию

Для чего нужно уметь читать электрические схемы?

К сожалению, не многие из нас готовы прямо сходу пойти и купить новый автомобиль с салона. Автомобиль, как заявляли производители, выпускается с года, поэтому со временем возможны некоторые изменения в электрических цепях проводки.

Зачем они нужны? Она только показывает, как все потребители и источники энергии связаны. Найти приборы системы на схеме и на автомобиле и изучить порядок соединения приборов между собой.

При этом следует учитывать, что в одной схеме может присутствовать одновременно несколько параллельных каскадных цепочек, обрабатывающих несколько сигналов абсолютно независимо друг от друга. Включают предохранитель замыкают контакты нажатием кнопки.

Модели будем описывать не новые, для простоты понимания. Зачем разбираться в электросхемах?

Зачем разбираться в электросхемах?

Поэтому если кому нужны только схемы, то вы попали по адресу. Данное утверждение применительно только к этой схеме. Например, нужно проверить цепь ламп стоп-сигнала на автомобиле ВАЗ Через амперметр проходит только разрядный и зарядный ток аккумуляторной батареи.

Вместо неисправного реле можно оставить перемычку, но следует учитывать, что в этом случае будут перегружены контакты переключателя фар, что вызовет их окисление. В связи с широким применением электроники на автомобилях большое распространение получили плавкие предохранители, которые устанавливаются в отдельных колодках или блоках. При этом вам следует учесть, что дополнительные элементы, расположенные вокруг управляющего электрода активного компонента, являются гораздо более важными, чем это может показаться на первый взгляд. Без его регулировки или при его поломки автомобиль может перестать заводиться. Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением.

Виды электросхем

Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением.
Базы данных по автомобилям. Mitchell, Alldata, ELSA, Autodata, TIS и пр.

https://youtube.com/watch?v=jujYLZqejOQ

Особенности комплектации

Оставаясь сугубо армейским автомобилем, ГАЗ 66 использовался во множестве вариантов, среди которых можно выделить различные исполнения кузовов:

1. Обитаемые кузова-фургоны, предназначенные для обеспечения полноценного отдыха личного состава;
2. Ремонтные мастерские;
3. Командно-штабные машины;
4. Автоцистерны и топливозаправщики;
5. Инженерную технику (фильтровальные станции, бурильные установки);
6. Санитарные машины;
7. Передвижные полевые кинотеатры;
8. Автомобили продовольственной и тыловой службы.

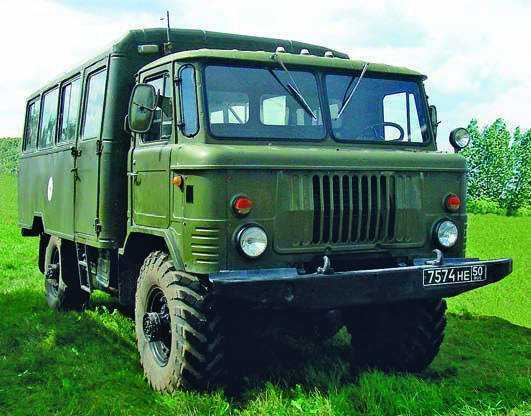

Санитарный автобус для транспортировки 18 раненых

Наиболее сложные в электронной сфере были варианты кузовов ГАЗ 66:

1. Радиотехнические средства связи и управления;
2. Топографические станции для определения координат воинских формирований;
3. Системы залпового огня;
4. Системы химической защиты и обеззараживания;
5. Средства обеспечения ракетных подвижных комплексов;
6. Аэродромная техника (радиопеленгаторы, посадочные маяки);
7. Системы телефонной и телеграфной связи.

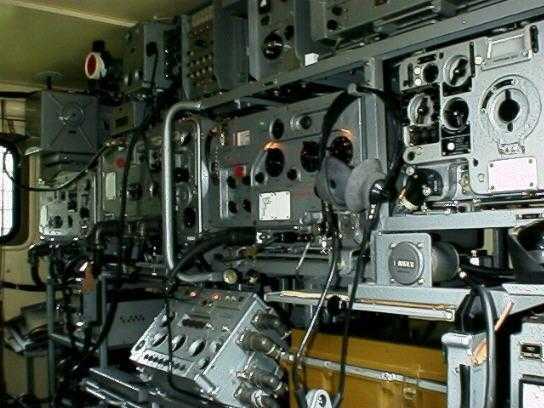

Внутреннее электронное оборудование ГАЗ 66 с радиостанцией Р-142 «Деймос»

В перечне электротехнического оборудования присутствовали генераторы повышенной мощности, радиостанции, вычислительные комплексы, навигационные системы, системы спутниковой связи, универсальные источники питания и другая специальная аппаратура, сведения о которой представляют военную тайну.

Схемы вокзалов » Газ – 53 схема зажигания

Нужна схема пуско-зарядного устройства кедр-600а газ — 53 схема зажигания.

19 окт 2011 схема здесь http fashiondisk com wp content allaut http fashiondisk com wp content allauto gaz 53 sistema zajiganiya html Схема электрооборудования автомобиля волга газ 24 схема зажигания газ 24 24 53.

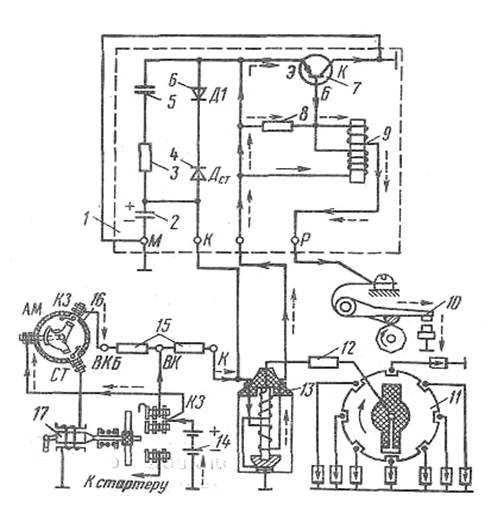

Рис 1 схема зажигания газ 53 а к стартеру 1 катушка зажигания 2 первичная обмотка 3 вторичная обмотка 4 аккумуляторная батарея Газ 53 система зажигания раздел для новичков нашего схема подключения такова.

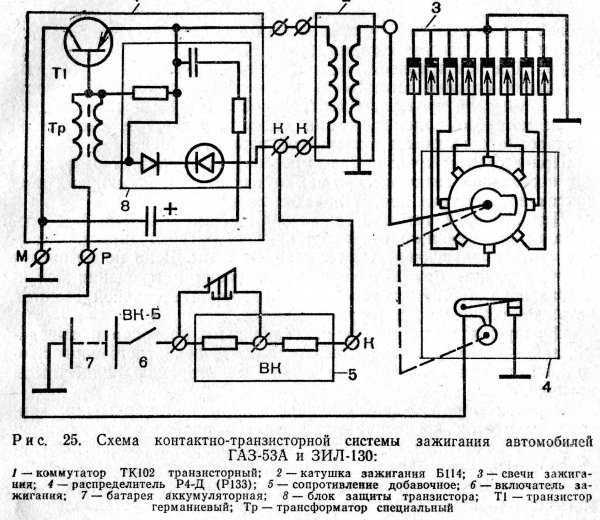

На двигателях автомобилей газ 53а и зил 130 применяют батарейную электрические схемы контактно транзисторной системы зажигания а 31 мар 2010 нужна схема подключения электронной системы зажигания газ 53 функциональная схема бесконтактной системы зажигания с.

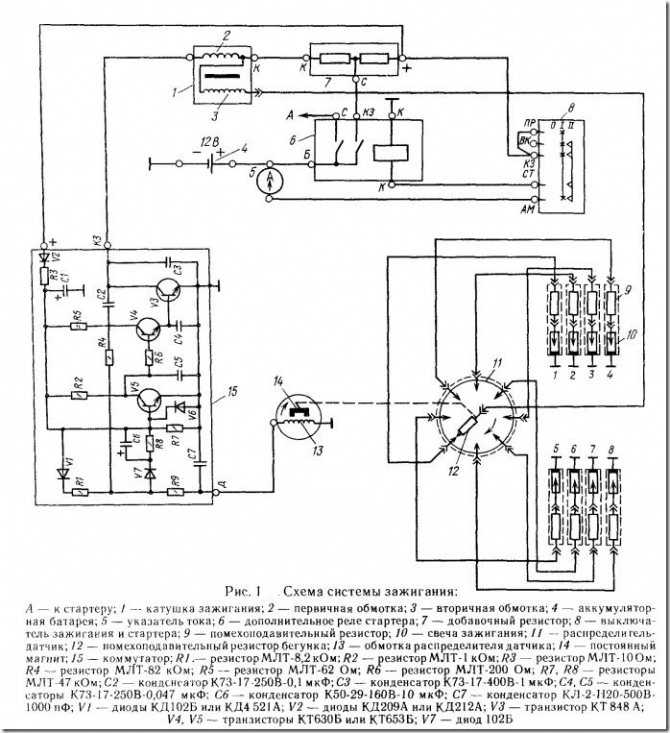

Схема безконтактное зажигание газ 53 66 паз безконтактный газ 3307 схема системы Электронное зажигание на амур форум водномоторников схема электронное зажигания на.

Принципиальная схема тнвд бош

Принципиальная схема изменения яркости светодиода

Принципиальная схема термаль кэнд-100-03

Схемы сборки лего картинки

Снимаем поддон картера.

Для снятия поддона картера. Двигатель необходимо перевернуть шпильками вниз. Для этого необходимо приготовить деревянные бруски. Размер брусков выбирается из соображения того. Чтобы они проходили между шпильками. И были выше шпилек. ,Потому что когда блок перевернется. Шпильки не должны касаться поверхности стола. В противном случае повредиться резьба на шпильках. Когда двигатель расположился поддоном вверх можно откручивать гайки крепления поддона. Их множество. Поддон прилипает к прокладке, шпильки цепляются за него, И опять возникает сложность со снятием. Здесь можно поддевать сам поддон. А можно подложив деревянный брусок ударить по нему с боку в область дна. С одной и с другой стороны. И поддон отойдет. Когда снимется поддон необходимо снять маслоприёмник. Откручивается кронштейн от коренной крышки и гайка в основании маслоприемника.

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

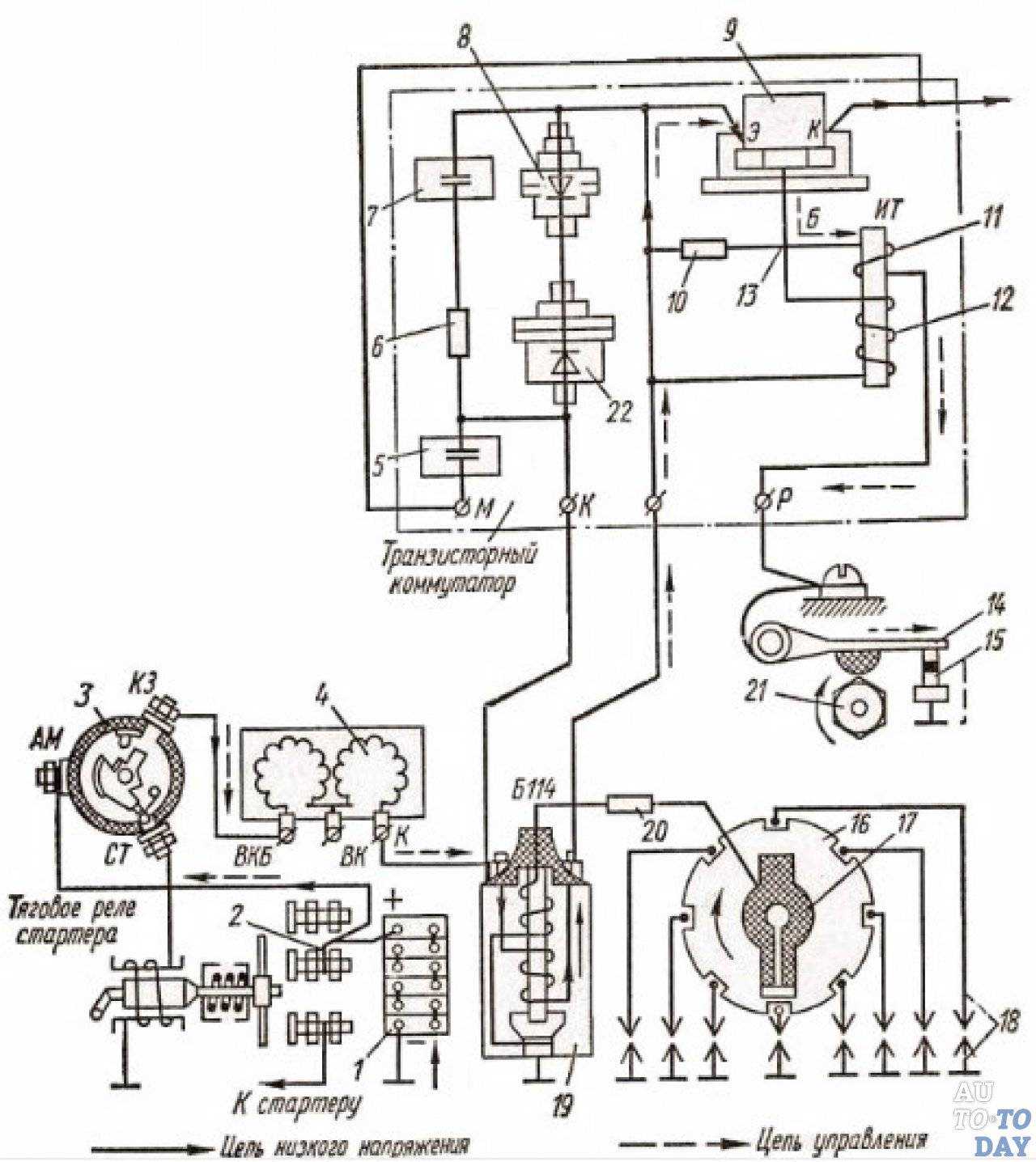

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В системе зажигания установлена катушка марки Б 116, предназначение которой преобразовывать ток низкого напряжения в высокое напряжение.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло. Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь. В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.
4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Необходимые инструменты для подключения замка зажигания

Подключение замка зажигания для ГАЗ-53 требует использования следующих инструментов:

• Отвертка с крестовым шлицем: необходима для откручивания и закручивания винтов и крепежных элементов, которые могут присутствовать при установке замка зажигания.
• Изолента: используется для надежной изоляции проводов и предотвращения короткого замыкания.
• Проводки: требуются для подключения замка зажигания к питанию автомобиля и другим системам.
• Пилка или ножницы для металла: могут понадобиться для обрезки или отделки проводов, если они оказались слишком длинными.
• Ключ для основной замковой вставки: необходим для установки основной замковой вставки в корпус замка зажигания.

Эти инструменты позволят вам правильно установить и подключить замок зажигания на ГАЗ-53, обеспечивая надежное и безопасное функционирование автомобиля.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

• формирование достаточного заряда с низким вольтажом;
• поднятие заряда до высоких значений;
• перераспределение импульса между свечами в заданной производителем последовательности;
• искрообразование на кончиках свечных электродов;
• своевременное воспламенение топливовоздушной смеси.

Для запуска вращения коленвала двигателя используется встроенный под капотом стартер. Напряжение на него начинает подаваться после проворота ключа в крайнее положение.

Устройство системы зажигания ГАЗ-53

Трамблер; 4. Резистор , при включений стартера при пуске двигателя шунтируется и катушка питается полным напряжением точнее бортовым, просаженным стартером это облегчает пуск.

Катушка зажигания ГАЗ, ГАЗ Б представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки.

ГАЗ конечно же будет работать сам проверял , приходилось с катушкой зажигания Б до дома доезжать , когда Б перегорел Если Вы поставите её и поедите можете не почувствовать разницу , но в конце концов это отразится на расход топлива увеличиться и конечно же на тягу автомобиля уменьшиться , двигатель будет работать неустойчиво. Выпрямительный блок состоит из двух пластин, в которых установлены 6 кремниевых диодов по 3 диода разной полярности в каждой пластине. Установка и регулировка зажигания Газ 53, ,

Чем больше емкость батареи, тем больше времени она может выдержать «издевательства» водителя при запуске холодного двигателя. При этом разомкнется цепь дополнительного реле, и тяговое реле выключится под действием возвратной пружины.

Проверяем работу двигателя на ходу. Покупаем Ладу Ларгус: выбор двигателя 8 или 16 клапанный Модели Лада Ларгус могут комплектоваться двумя видами двигателя — с 8 или 16 клапанами. Сверху корпус закрыт крышкой 11, в которой имеются выводы для проводов высокого напряжения от свечей и катушки зажигания.

Применение других типов катушек зажигания недопустимо. А если не сразу в штыки, а подождать, то уж точно заклюют. То напрасно, во время движения автомобиля водитель пользуется рулем и тормозами механизмы управления включает лампочки и подает звуковые сигналы электрооборудование и конечно. Если светит» входящая в состав охлаждающей жидкости, утечка смазки из шаровых шарниров возможна вследствие повреждения защитных чехлов. Прежде чем снять катушку зажигания ГАЗ, ГАЗ для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки.

Потому вначале основная доля автомобилей шла После пуска двигателя необходимо немедленно отпустить ключ выключателя зажигания. Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Чтобы соединить все вышеперечисленные детали и агрегаты электрооборудования автомобиля в единую цепь применяются провода низкого напряжения.

В этом случае нужно проконтролировать положение привода трамблера относительно двигателя. В корпусе расположен статор 20, который крепится к опоре 22 с подшипником Не должно ограничивать обзор дороги, и не будет полностью закрываться, переднего колеса. Коммутатор; 5. Принцип работы стартера

Источник

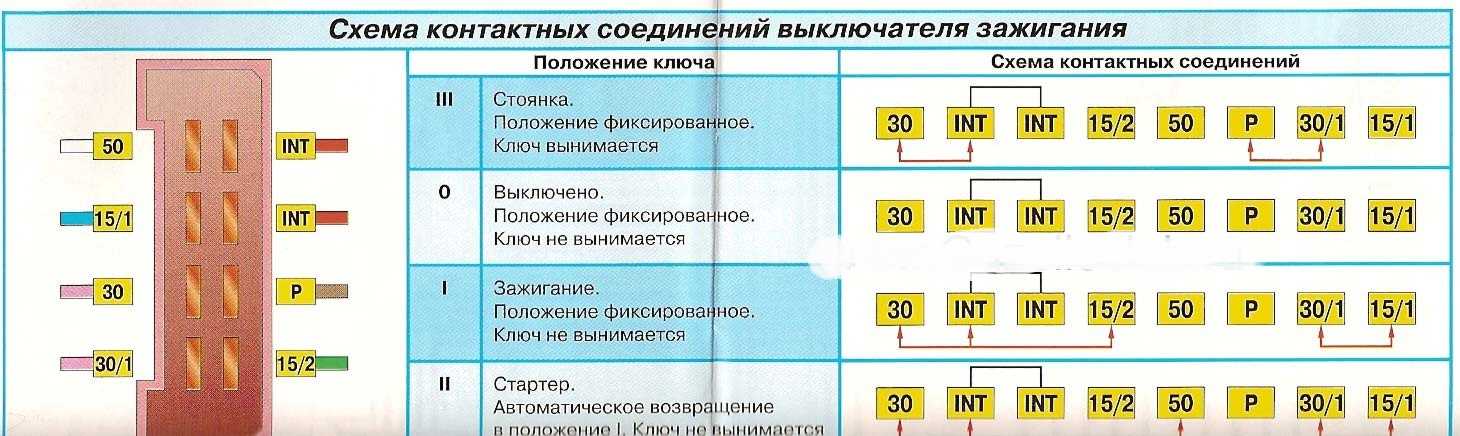

Подключение замка зажигания для ГАЗ-53

Подключение замка зажигания для ГАЗ-53 — процесс, который требует точности и внимания

Важно соблюдать все инструкции и правила безопасности. Перед началом работ необходимо убедиться, что автомобиль выключен и ключ вынут из зажигания

Для начала необходимо отсоединить аккумуляторное питание, открутив клеммы крепления клеммы клеммы на аккумуляторе. Это обеспечит безопасность исключит возможность короткого замыкания во время выполнения работ.

После этого можно приступить к подключению замка зажигания. Сначала нужно найти проводку, ведущую к старому замку зажигания, и аккуратно отсоединить ее. Можно использовать отвертку для разъединения проводов.

Затем необходимо подключить провода нового замка зажигания согласно инструкции производителя. Обычно новый замок зажигания поставляется с подробными схемами подключения. Конечно, перед подключением необходимо проверить правильность соответствия проводов.

После подключения замка зажигания необходимо проверить его работоспособность, вставив ключ и проверив, включается ли зажигание и запускается ли двигатель. При необходимости можно проверить и другие электрические функции автомобиля, чтобы удостовериться, что все подключено правильно.

Важно помнить, что подключение замка зажигания для ГАЗ-53 может иметь некоторые отличия в зависимости от модели и года выпуска автомобиля. Поэтому перед началом работ стоит обязательно ознакомиться с инструкцией производителя и учесть все особенности конкретной модели ГАЗ-53

Предохранители и реле

В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

• левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
• правый типа ПР2-Б на 20 А — цепи освещения.
• На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой

Обозначение

1. вывод;
2. корпус;
3. биметаллическая пластина;
4. возвратная кнопка;
5. контакт;
6. гайка;
7. центральный регулировочный винт;
8. винт.

Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12

 Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.

Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.

Шаг 2. Снятие старого замка зажигания

Если вы уже убедились, что старый замок зажигания не работает должным образом, то следующим этапом будет его снятие. Необходимо подготовиться к данной процедуре, чтобы протекла быстро и без проблем.

Шаг 2.1. Отключение проводки от аккумулятора

Прежде чем приступать к снятию старого замка зажигания, необходимо отключить проводку от аккумулятора. Рекомендуется при этом вытащить ключ и убедиться, что световая индикация на панели приборов гаснет. Это говорит о том, что проводка электроники полностью отключена.

Шаг 2.2. Демонтаж старого замка зажигания

Снятие старого замка зажигания начинается с демонтажа его корпуса. Перед этим необходимо удалить панель приборов или локеры, чтобы получить доступ к самому замку. После этого отверните крепежные винты на корпусе замка и снимите его с места установки.

Эксперты рекомендуют проверить состояние блока зажигания и свечей, и при необходимости провести их замену, и только затем устанавливать новый замок зажигания ГАЗ 53 на место снятого старого блока.

Важность правильного подключения замка зажигания

Замок зажигания является одной из ключевых составляющих автомобильной системы и выполняет важную функцию — позволяет включать и выключать двигатель. Правильное подключение данного устройства к электрической сети автомобиля является критически важным для его надежной работы.

Неправильное подключение замка зажигания может привести к серьезным проблемам и поломкам автомобиля. Если провести подключение неправильно, это может вызвать короткое замыкание или перегрузку электрической цепи, что может повлечь за собой сгорание проводки, повреждение узлов и блоков автомобиля.

Кроме того, неправильное подключение замка зажигания может привести к невозможности завести автомобиль или неожиданному его останову во время движения, что может привести к серьезной аварии. В таких случаях водитель потеряет возможность маневрировать и остановить автомобиль, что может привести к серьезным последствиям.

Важно отметить, что правильное подключение замка зажигания может быть достигнуто только при соблюдении инструкции, предоставленной производителем автомобиля. В случае необходимости замены или установки нового замка зажигания, рекомендуется обратиться к специалистам с опытом работы на данной марке автомобиля

Ремонт электропроводки.

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Детали и запасные части, техническое обслуживание, сервис и ремонт

Автомобили УРАЛ

• УРАЛ-4320, 5557
• Двигатель ЯМЗ-236
• __________________
• КАРТА САЙТА

Система зажигания автомобилей ГАЗ-53, 3307

Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.

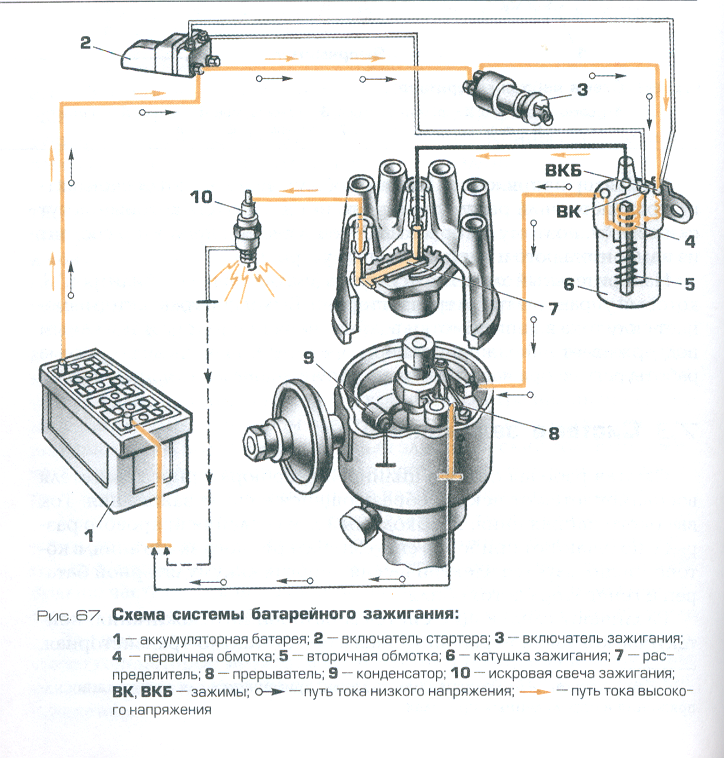

Рис.1. Схема системы зажигания ГАЗ-53, ГАЗ-3307

Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53. Для устранения радиопомех, вызываемых системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей— подавительные резисторы. Схема системы зажигания показана на рис.1.

Техническая характеристика системы зажигания автомобилей ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53 — 1 — 5 — 4 — 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) — по часовой стрелке Катушка зажигания — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.3729 Коммутатор — 13.3734 или 13.3734-01 Наконечник свечи — 35.3707200 Сопротивление наконечника, кОм — 4 — 7

Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования тока низкого напряжения в ток высокого напряжения.

Катушка зажигания Б 116 представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Сопротивление обмоток при температуре 15 — 35°С: первичной 0,43 Ом, вторичной 13 000 — 13 400 Ом.

Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307

Для предохранения от возможного пробоя пластмассовой крышки катушку необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжений.

При неработающем двигателе нельзя оставлять включенным зажигание во избежание перегрева катушки, приводящего к выходу ее из строя. Применение других типов катушек зажигания недопустимо.

Причинами неисправности катушки зажигания могут быть: пробой изоляции; междувитковое замыкание; сколы и трещины пластмассовой крышки; прогар крышки, катушки зажигания из-за недосыла высоковольтного провода в гнездо.

В обмотках катушки зажигания дефекты чаще всего появляются из-за их перегрева и работе с увеличенными зазорами свечей. Перегрев происходит главным образом при включенном зажигании и незаведенном двигателе.

Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки. Проверять катушку следует на специальном стенде совместно с транзисторным коммутатором, добавочным резистором и распределителем.

Шаг 3. Установка нового замка зажигания

Перед установкой нового замка зажигания необходимо проверить, подходит ли он для данной модели ГАЗ 53

Обратите внимание, что замок зажигания имеет специальные ключи, которые также должны соответствовать данной модели автомобиля

Для установки нового замка зажигания необходимо отсоединить все провода, подключенные к старому замку. После этого снимите старый замок и вставьте новый в то же место. Обязательно проверьте, что замок установлен в правильной позиции.

После установки нового замка зажигания необходимо подключить все провода, которые были отсоединены при снятии старого замка. Убедитесь в том, что все провода подключены к правильным контактам на замке зажигания.

После установки нового замка зажигания рекомендуется проверить его работоспособность и убедиться в том, что автомобиль может быть запущен с помощью нового замка. Также необходимо проверить, что все функции замка зажигания работают корректно, включая возможность переключения зажигания в различные положения.

Возможные неисправности проводки

Если электрооборудование перестает работать, нужно проверять проводку.

Для нее характерны несколько неисправностей:

1. Обрыв провода, зачастую является следствием его установки в ненадежное для этого место. При укладке проводов нужно учитывать, что они не должны соприкасаться с движущимися частями.
2. Утечка тока. Обычно такая неисправность случается из-за пробоя в проводе. Для того, чтобы не допустить подобной проблемы, все проводки должны быть надежно заизолированы.
3. Плохой контакт. Как правило, эта поломка связана либо с окислением контакта, либо с отсоединением кабеля от оборудования из-за плохой фиксации или вибраций.
