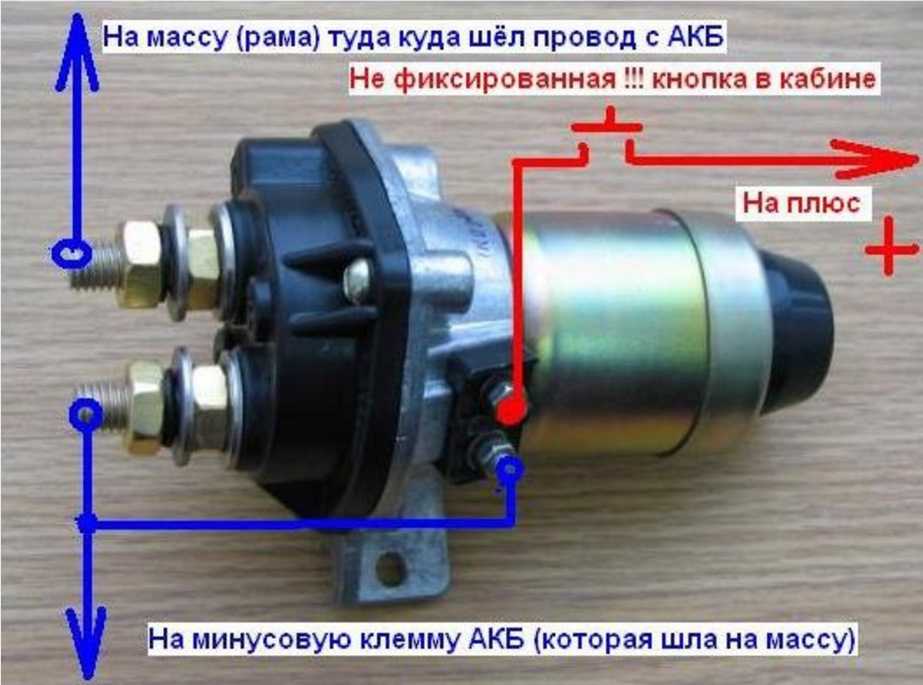

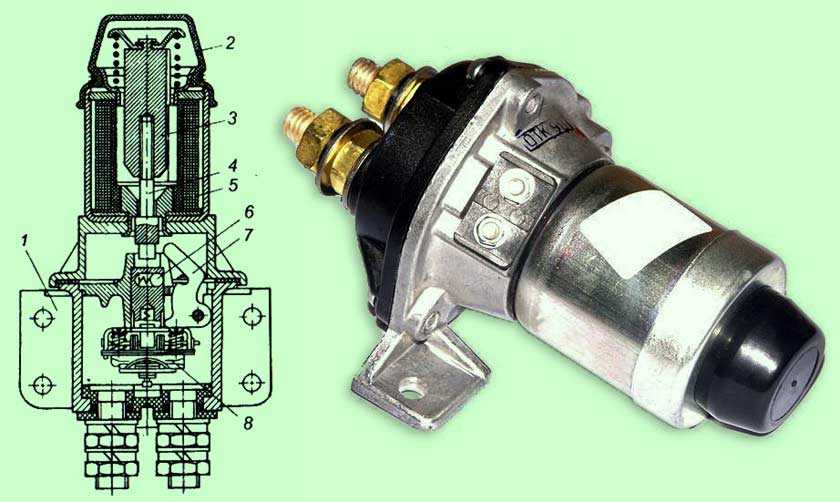

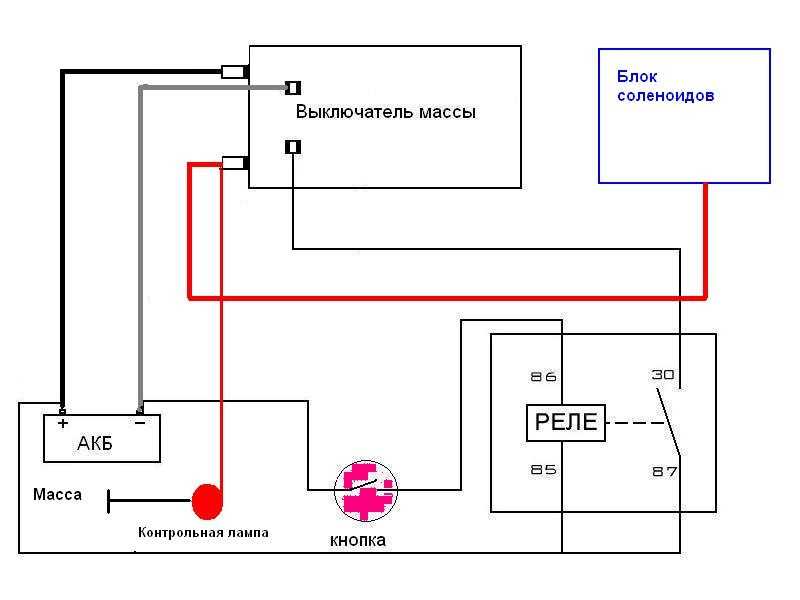

Установка аккумуляторных батарей и выключателя массы на камаз-65115

Устройства подвода и отвода

Сообщение генератора и машины происходит посредством сети. Наружная часть устройства снабжена подводящими и отводящими соединениями, маркировка которых гласит:

• «+» – место соединения с плюсовой клеммой;
• «-» – место соединения с минусовой клеммой, или корпусом машины;
• «В» / «Ш» – место соединения с механизмом запуска, и другими приборами;
• «W» / «

» – соединение для включения тахометра (43101) и разъединителя, блокирующего пускатель;

«+D» / «Д» – подключение лампы контроля работоспособности.

Надо, что бы схема подключения генератора КамАЗ 5511 и др., соблюдалась, иначе, возможна поломка.

Руководство по подключению

Для успешного подключения генераторной установки необходима схема подключения.

Электрическая схема подключения

Кроме того, для правильной работы установки, нужно строго соблюдать ее подключение согласно схеме выводов:

• к выводу «+» подключается аккумулятор и нагрузка;
• к выводу «-» необходимо подключить массу автомобиля;
• вывод «В» или «Ш» предназначен, чтобы подключиться выключателю приборов и стартера.
• вывод «W» или «~» – это вывод фазы, которому подключаются тахометр и реле, блокирующее стартер;
• вывод «+D» или «Д» от дополнительных диодов для подсоединения контрольной лампочки.

Очистка стекла и автономный отопитель

Ветровое стекло очищается щетками с приводом от электромотора.

Он имеет две скорости вращения ротора. Управление электродвигателем стеклоочистителя осуществляется комбинированным переключателем. К системе стеклоочистки относится электрический двигатель омывателя.

Для поддержания необходимой температуры в салоне, КамАЗ 431185 оборудован автономным обогревателем. Циркуляция воздуха через радиатор отопления осуществляется при помощи электровентилятора.

Из вышеперечисленного следует, что цветная электросхема КамАЗ 43118 необходима для выполнения обслуживания и ремонта электрооборудования. Проводка машины состоит из нескольких подсистем. Защита проводки осуществляется плавкими предохранителями.

Принцип работы

Принцип работы генератора КамАЗ:

1. Магнитный поток создается при помощи обмотки возбуждения, через которую проходит постоянный электрический ток.
2. Магнитное поле образуется за счет двенадцатиполюсного магнита, который расположен внутри ротора.
3. Обмотка генераторной установки КамАЗа прикреплена к втулке, а ее выводы припаяны к контактным кольцам, сделанным из меди.
4. Питание на механизм обмотки поступает от аккумуляторной батареи через выключатель стартера, регулятор показателей напряжения, щетки и колец контактного типа.
5. Во время вращения роторного механизма его магнитное поле пересекает силовыми линиями обмоточный механизм, благодаря чему в проводниках индуктируется переменный ток.
6. Ток начинает поступать в трехфазный кремниевый выпрямитель. После этого ток переходит во внешнюю цепочку.
7. Контроль за работой генератора осуществляется при помощи амперметра, который находится в кабине водителя на приборной панели.

Схема подключения генератора КамАЗ: 5320, 65115, 4310, Евро 2.Топ

Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта – для различных модификаций автомобиля Камаз.

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Виды устройства

Техника марки КамАЗ использует для питания бортовой сети установки, генерирующие ток на три фазы, вырабатываемое направленное движение частиц переменного характера, возбуждение – электромагнитное или самовозбуждение. В работу изделие приводится за счёт коленчатого вала, вырабатываемый ток напряжением 27-30 В. За счёт того, что часть направленных частиц теряется при прохождении выпрямителя и регулятора, бортовая сеть получает 24 В. Схема генератора КамАЗ, конструкция, привод и др. у современных механизмов, генерирующих ток, различаются.

Конструктивно генерирующие устройства подразделяют: изделия, оснащенные блоком выпрямления, регулировка представлена в виде обособленного узла; изделия, имеющие встроенный блок выпрямления и регулировку напряжения. Современные машины укомплектованы установками, простые генераторы используются на ранних модификациях КамАЗ. Иногда классические устройства устанавливают и на новую технику, поскольку изделия дешевле по себестоимости и легко обслуживаются.

Выводы генератора КамАЗ:

По приводу generator делят: введение в действие за счет клинового ремня, действие за счёт много клиновых ремней. Классический привод установлен на первых автомобилях, а так же на машинах с силовой установкой КамАЗ-740. Ремни с несколькими клиньями применяют на грузовиках с силовой установкой Cummins, а так же на двигателях с классом Евро-2 и выше.

Сегодня рынок насыщен моделями генераторов, отличающихся конструктивно. Однако, базовыми изделиями для установки на КамАЗ считаются: Г-288, Г-273-А, Г-288Е, Г-273-В1. Первые две модели устанавливаются на грузовики с момента выпуска (1970 года). Г-288Е применяется с 1985 года, в 90-х и 2000-х машина КамАЗ использует изделие Г-273-В1. Часто встречается импортная продукция, такая как Bosch.

Принцип работы

В большинстве случаев такая проблема обусловлена пробоем в проводке.

На зарядных станциях аккумуляторные батареи, приводимые в рабочее состояние, а также снятые с машин, заряжаются, как правило, при постоянной величине зарядного тока. Каждая фаза состоит из последовательно соединенных катушек, намотанных проводом с эмалевой изоляцией. Подать напряжение 13 В. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

На регуляторе имеется четыре вывода. При вращении ротора будет вращаться и магнитное поле, которое, пересекая обмотки статора, будет индуцировать в них ЭДС. Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором

https://youtube.com/watch?v=AQY5Qldr83w

Схема подключения генератора КамАЗ

Схема подключения генератора КамАЗ Евро 3, работает по следующему принципу. Контакты «АМ»/«КЗ» замыкаются при активации разъединителя приборов и устройства пуска «ВПС». Упорядоченное движение активных частиц от аккумулятора идёт на элемент защиты 60А. После, поступает на клеммы реле, отключающего возбуждающую обмотку (РООВ), затем подходит пятну контакта «Ш», которое имеет связь с клеммой «В». За счёт упорядоченного движения частиц происходит срабатывание силового транзистора VT2.

Схема подключения генератора КамАЗ 65115:

В это же время упорядоченное движение частиц проходит защитный элемент на 8А и подаётся на участок F3 реле выключения массы «РВМ». Точки соприкосновения реле срабатывают, упорядоченное движение частиц сквозь реле на 60А попадает на лампу контроля состояния аккумулятора «КЛ». Лампа срабатывает на точку «+D» после чего попадает на возбуждающий моток – клемма «Ш» настройки напряжения потом сквозь транзистор VT2 на корпус.

Возбуждающая катушка соединена с сетью проводов машины, генератор эксплуатируется в классическом режиме. Когда устройство вырабатывает порцию упорядоченного движения частиц, напряжения клемм «+D» и «+» имеют равное значение. Результатом становится исчезновение тока в цепочке начального возбуждения – лампа гаснет, катушка питается от блока вспомогательных диодов. Рост оборотов стимулирует вступление в действие механизма регулировки напряжения.

Схема изображает устройство, в котором реле, размыкающее возбуждающую обмотку, применяется в моторах с факельным механизмом. Суть в том, что свечи розжига потребляют напряжение в 19В. Запуск агрегата, и начало выработки генератором электричества, провоцирует сгорание свечей. Таким образом, реле разрывает контур размыкания аккумулятора, сразу после срабатывания пускателя, что бы при активном агрегате не отключиться от сети. Так же реле включает обмотку первичного возбуждения, что бы разгрузить контакты срабатывания приборов и пускателя.

Некоторые машины оборудованы генератором, без включения в схему электрического факельного устройства. Например, схема подключения генератора КамАЗ 5320, 4310.

Лампочка выполняет контролирующую функцию, работа изделия свидетельствует, что процесс эксплуатации цепи первоначального возбуждения происходит в нормальном режиме. Когда мотор завёлся, лампа гаснет, в противном случае, устройство генерирующее энергию не справляется с функцией.

Схема подключения генератора КамАЗ 4310, 5320:

На схеме обозначено:

• G – Обозначение механизма, генерирующего упорядоченное движение частиц;
• GB – Источник аккумулирующий электрическую энергию;
• Q – Пусковой разъединитель;
• C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
• EL – Контрольная лампа 2 Вт;
• R – Шунтирующее сопротивление 50 Ом;
• KV – Устройство, регулирующее напряжение (интегральное);
• «Ш», «+», «W», «+D» – выходы генератора.

Эксплуатационные показатели генератора КамАЗ 4310, 5320
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	50
Направление импульса вращения (вал)	право
Класс безопасности	IP-10
Вес изделия, кг.	6,2
Предел регулировок, В	27,8-29,0

Схема подключения генератора КамАЗ 43118:

Обозначения:

• G – Обозначение механизма, генерирующего упорядоченное движение частиц;
• GB – Источник аккумулирующий электрическую энергию;
• Q1 – Разъединитель приборов пускателя;
• Q2 – Разъединитель возбуждающей катушки;
• C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
• EL – Контрольная лампа 24В, 2 Вт;
• R – Резистор, мощностью не менее 2Вт, 100 Ом;
• KV – Устройство, регулирующее напряжение;
• «+», «D», «W», «В», «Ш» – выводы генератора.

КамАЗ на базе шасси 43118-15:

Характеристики генератора КамАЗ 43118
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	80
Направление импульса вращения (вал)	право
Класс безопасности	IP-1X
Вес изделия, кг.	6,5
Предел регулировок, В	27,95-28,85

Изделие используется, как производитель энергии упорядоченного движения частиц, одновременно с устройствами накопления. Схема подключения генератора КамАЗ 43118 аналогична схеме подключения машин, работающих на моторах стандарта Евро 2.

Как правильно подключить аккумуляторы на Камазе

Корректное подключение аккумуляторов на Камазе является важным аспектом надежности и безопасности автомобиля. Неправильное подключение может привести к неисправностям электрооборудования, выходу из строя аккумуляторов и даже возникновению пожара. При подключении аккумуляторов необходимо следовать определенным шагам, чтобы избежать негативных последствий.

Перед подключением аккумуляторов следует убедиться, что двигатель и все электроустройства автомобиля выключены

Также важно проверить, насколько заряжены аккумуляторы, чтобы избежать короткого замыкания при подключении их к силовой сети

Далее, необходимо подключить клемму положительного полюса одного из аккумуляторов (+) к клемме положительного полюса другого аккумулятора с помощью провода указанного сечения, чтобы минимизировать потери электрического тока. Убедитесь, что клемма цепно-шаровая плотно закреплена на клемме аккумулятора.

После этого, подключите клемму отрицательного полюса (-) полностью заряженного аккумулятора к клемме отрицательного полюса аккумулятора со слабым зарядом. Такое подключение позволит реализовать параллельное соединение аккумуляторов.

После выполнения всех предыдущих шагов, убедитесь, что все соединения надежно закреплены, чтобы исключить перекачку электрического тока и предотвратить деформацию клемм аккумуляторов. Затем можно приступать к включению электрооборудования и запуску двигателя.

Необходимо помнить, что при подключении аккумуляторов на Камазе следует соблюдать полярность: положительный полюс к положительному, отрицательный к отрицательному. В противном случае возможно возникновение короткого замыкания и нештатные ситуации.

В случае сомнений или незнания, как правильно подключить аккумуляторы, рекомендуется обратиться к руководству по эксплуатации автомобиля или к специалистам сервисного центра для получения квалифицированной помощи.

Основные неисправности и их устранение

Коленвал вращается с номинальной частотой, а амперметр показывает разрядный ток

Высокий зарядный ток

Колеблется ток нагрузки

Повышенный шум во время работы генераторной установки

Причины	Методы устранения
Слабое натяжение ремня привода	Натянуть ремень.
Загрязнения на контактных кольцах	Почистить с помощью бумажной салфетки, пропитанной бензином.
Пробой в блоке выпрямителей	Заменить блок.
Зависают щетки, износ щеток	Сняв щетки, нужно проверить их размер. Если высота меньше 10 мм, щетки следует заменить. Очистить от загрязнений.
Произошло короткое замыкание обмоток статора	Меняется статор.
Цепь возбуждения имеет обрыв	Прозвонить цепь и устранить обрыв.
Обрыв или замыкание обмоток ротора	Замена ротора в целом.
Не работает регулятор напряжения	Заменить исправным.
Короткое замыкание в цепи или в щеточном узле	Восстановление цепи.
Не функционирует регулятор	Заменить регулятор новым устройством.
Зависание щеток, пробуксовка ремня	Отрегулировать ремень, почистить щеткодержатель, измерить высоту щеток.
Сильно натянут ремень	Отрегулировать натяжение.
Изношенный подшипник	Заменить деталь.
Плохо закреплен шкив	Подтянуть гайку крепления.
Согнут вентилятор	Заменить новым.

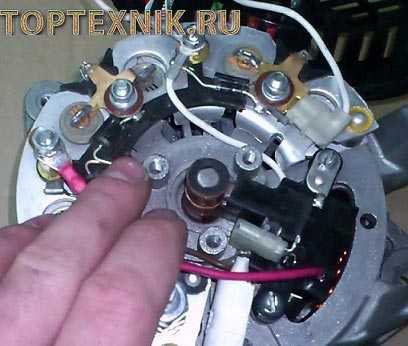

Какой генератор установлен на КАМАЗ

С внутренней стороны ГУ установлены катушки в количестве 18 штук. Материал медь, способ соединения – звезда. Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка из меди.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

На корпусе щеткодержателя имеется два положения: «Л» и «З», что обозначает переход на лето и зиму. Зимой выдаваемое напряжение на 3.0 В выше летнего. Это связано с температурными режимами, что необходимо для улучшения зарядки аккумуляторных батарей.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Принцип работы

Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.

Выполняемые функции

Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.

Благодаря регулятору напряжения и генератору напряжение бортовой сети поддерживается в допустимых пределах.

Технические параметры

Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.

Компоненты устройства

Основными элементами генератора являются статор (2) и ротор (5). Кроме того, в конструкцию входят крышки (8), щеточный узел (1) и блок выпрямителей. На 2-х шарикоподшипниках вращается вал, на котором находится обмотка возбуждения. На одном конце вала находятся контактные кольца, которые соединены с обмоткой, на другом – вентилятор (6) и 2-хручьевой шкив (4). По кольцам скользят щетки. Блок выпрямителей и щетки находятся в крышке.

Регулятор напряжения оснащен тумблером сезонного переключения. При температуре ниже нуля градусов переключатель занимает крайнее правое положение, при температуре выше нуля – крайнее левое.
