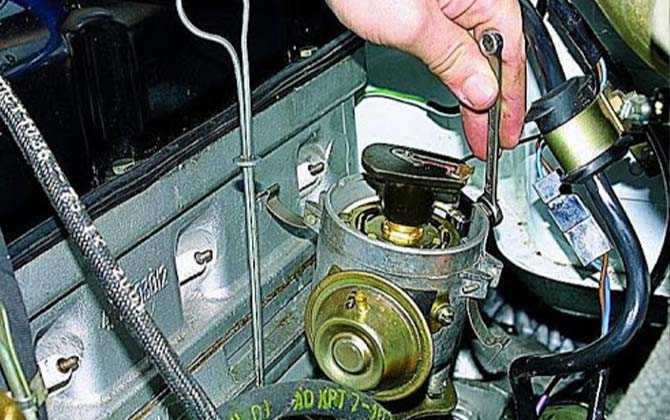

Снятие распределителя в сборе с приводом масляного насоса

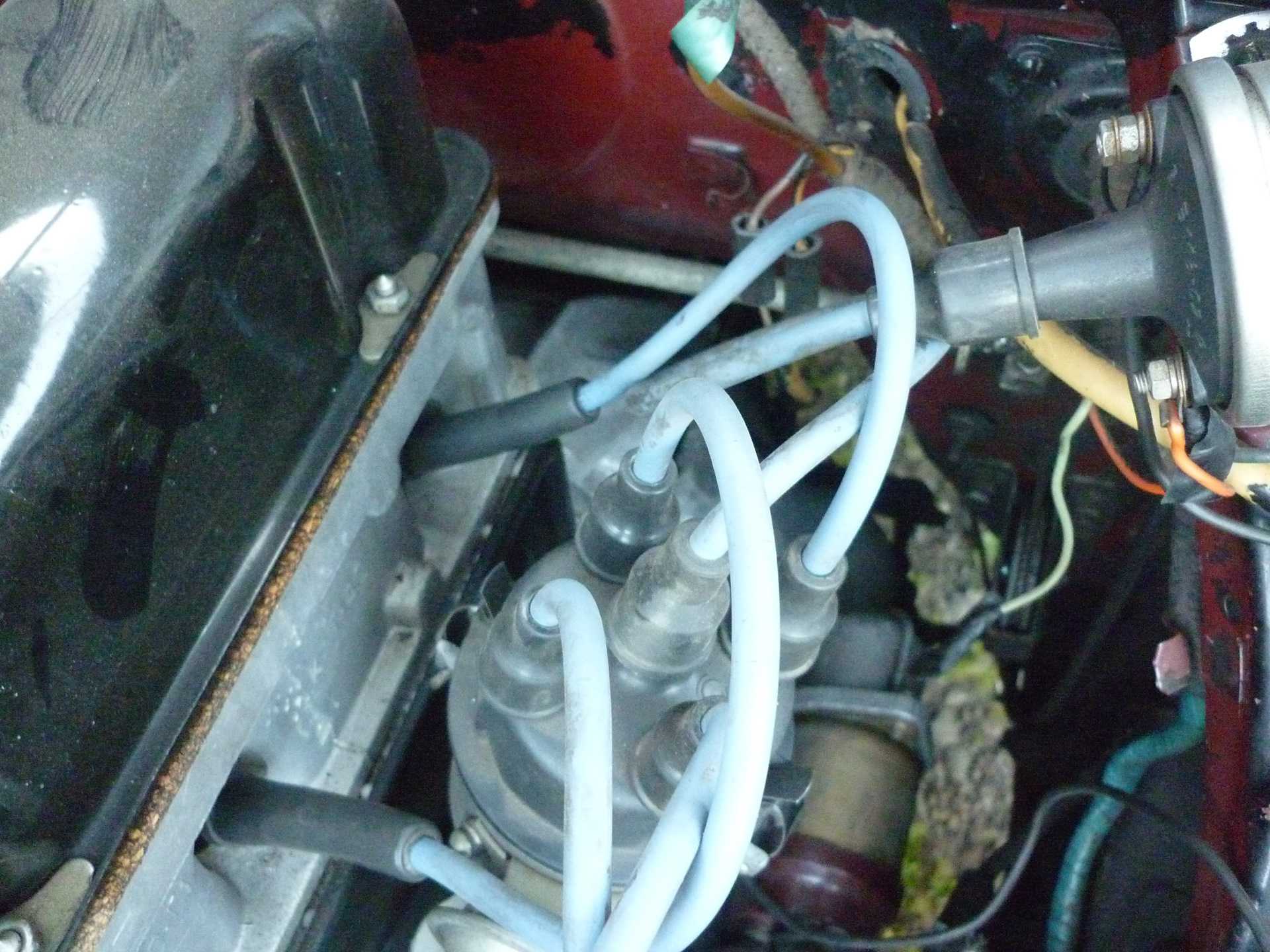

Снимаем крышку распределителя с наконечниками и высоковольтными проводами.

В этом положении запоминаем или помечаем положение бегунка относительно корпуса.

Отсоединяем от распределителя провод коммутатора

Ключом «на 13» отворачиваем две гайки крепления

Снимаем с двигателя датчик-распределитель в сборе с приводом масляного насоса.

Под приводом установлена прокладка.

Если положение коленчатого вала изменилось, устанавливаем, датчик-распределитель в такой последовательности: перемещаем поршень первого цилиндра в ВМТ, совместив соответствующую метку шкива с выступом-указателем на блоке цилиндров.

При этом оба клапана первого цилиндра закрыты (смотрим статью – «Регулировка зазоров клапанов двигателя ЗМЗ-402»).

Метка на двигателе ЗМЗ-402 (рис.

Метка на двигателе УМЗ-4215 (рис. 9)

Видео:Подробная Сборка 402 двигателя дома Волга, Газель 2 ЧастьСкачать

Ключом «на 10» отворачиваем винт октан-корректора и отсоединяем датчик-распределитель от привода (рис. 10).

Повернув валик привода на 45° (положение показано на рис 11), устанавливаем привод в блок цилиндров.

Устанавливаем, датчик-распределитель и регулируем зажигание (смотрим статью – «Регулировка момента зажигания двигателя ЗМЗ-402»).

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

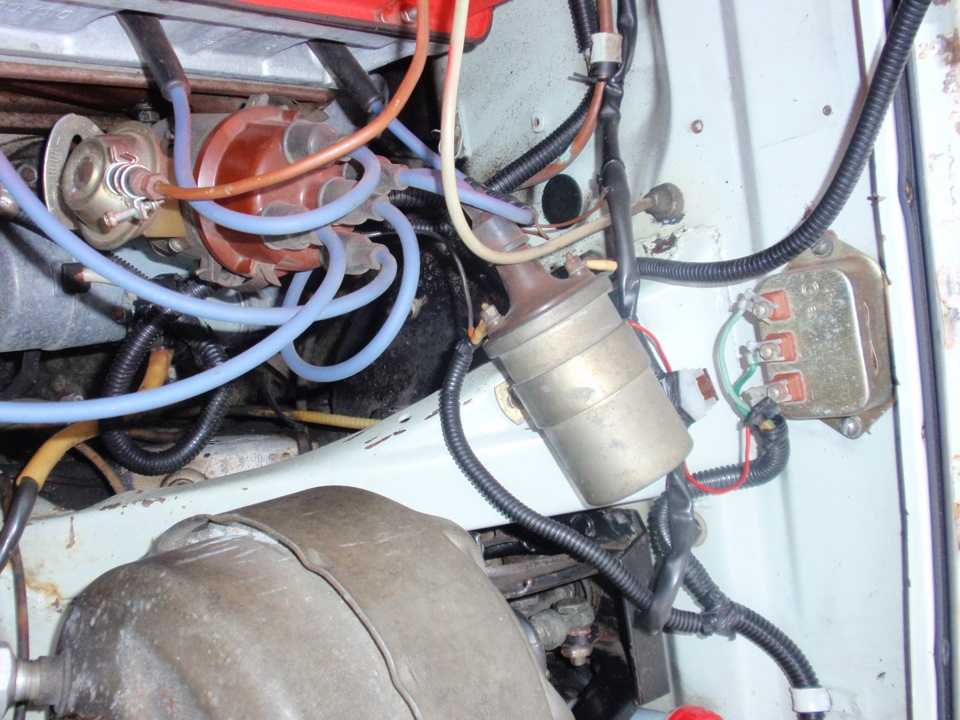

Схема бесконтактной УАЗовской системы

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Читать далее: Новый БМВ М4 2016-2017 цена характеристики фото тюнинг и видео тест-драйв модели Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

Итак, как заменить и произвести установку распределителя:

Установка датчика-распределителя

Перед установкой датчика-распределителя на автомобиль убедитесь в его исправности. Проведите хотя бы наружный осмотр, а лучше — измерьте важные параметры:

• сопротивление резистора 5–8 кОм;
• сопротивление обмотки статора 0,45–0,50 кОм.

Примечание для новичков: если вам уже приходилось заниматься регулировкой клапанов газораспределения, знайте, что эти щупы для свечных электродов не подойдут. Проверка свечного зазора проводится круглыми щупами. Зазор между электродами свечей — 0,8 мм; сопротивление свечи 4–7 кОм. Трещина в крышке вызывает перебои в работе устройства. Не замечая ее, можно долго и бесполезно регулировать УОЗ.

Как настроить зажигание на ГАЗ 24 самостоятельно: шаги и инструкция

Шаг	Описание действия
1	Откройте капот автомобиля и обнаружьте распределитель зажигания.
2	Снимите крышку распределителя зажигания.
3	Установите коленчатый вал на ВМТ (верхнюю мёртвую точку) первого цилиндра.
4	Определите метку на распределителе зажигания, соответствующую ВМТ первого цилиндра.
5	Постепенно поворачивайте распределитель зажигания против часовой стрелки до достижения метки, соответствующей ВМТ первого цилиндра.
6	Проверьте уровень зазора в контактах распределителя зажигания.
7	Если необходимо, отрегулируйте зазор до желаемого уровня.
8	Установите крышку распределителя зажигания на место.

После выполнения всех вышеперечисленных шагов, зажигание на ГАЗ 24 будет настроено самостоятельно

Важно помнить, что правильно настроенное зажигание обеспечивает более эффективную работу двигателя и помогает предотвратить возникновение неисправностей

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Установка момента зажигания на газ 24 метки для установки видео

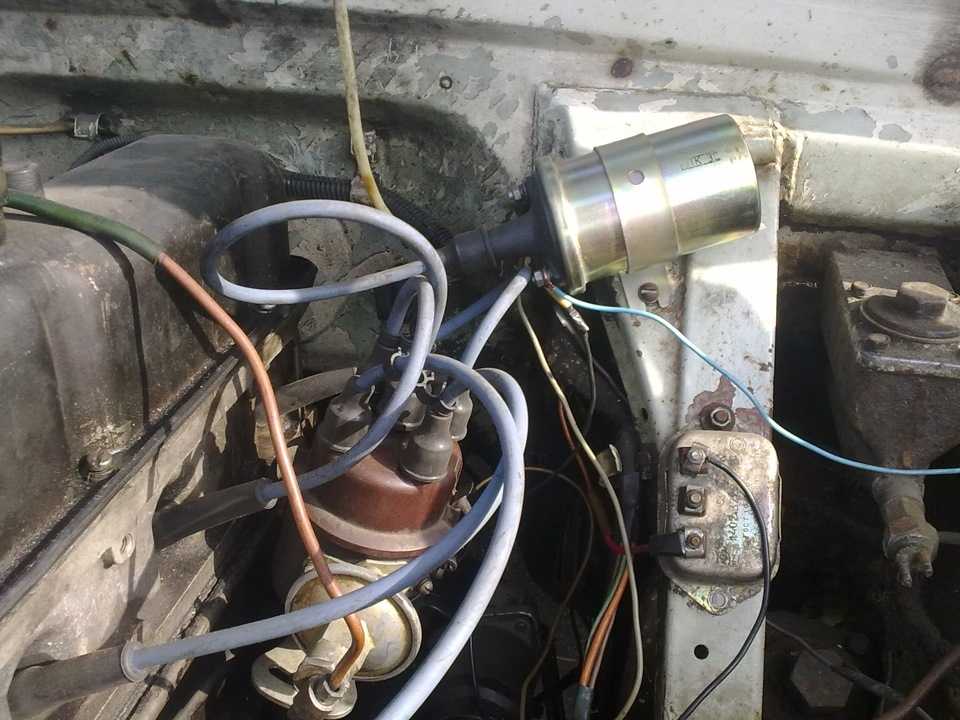

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

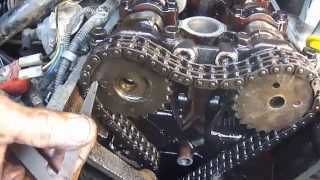

Описание краткое по установке привода трамблёра в двигатель змз402, и его последовательность, а также метки на грм шестернях.

Юлия Где-то не вкурил. Сделай самое простое без запарок – приподними распределитель и разверни бегунок на 180, помогает в 99%.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, “чихает” и “кашляет”, дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода – износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем.

Особенно это заметно при бесконтактной системе зажигания. Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия – отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно.

При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты. Теперь ключом s=10 мм отворачиваем болт крепления датчика-распределителя к приводу. Поворачивая из стороны в сторону, вынимаем датчик-распределитель. Ключом s=13 мм отворачиваем две гайки крепления привода к блоку цилиндров.

Видео:Замена трамблёра,установка зажигания ЗМЗ-402 (ГАЗ 24,31029,3110…)Скачать

Раскачивая привод, вынимаем его из блока цилиндров. Прорезь в приводе под датчик-распределитель несколько смещена, поэтому, чтобы не ошибиться с установкой, сначала вставляем в привод датчик-распределитель и находим примерное положение бегунка, направленного на контакт провода первого цилиндра.

Привод при этом гайками не закрепляем, так как если при совмещенных метках октан-корректор сильно отклоняется от центрального положения, то это означает, что вы ошиблись с совмещением шестерни на приводе и на распределительном вале. В этом случае снова немного вынимаем привод из блока, поворачиваем вал плоской отверткой в нужную сторону и снова вставляем в блок. Убедившись в правильной установке по меткам на датчике, закрепляем привод и сам датчик-распределитель. Надеваем на место крышку и пробуем завести двигатель. После прогрева до рабочей температуры выставляем зажигание по стробоскопу и проверяем работу двигателя на различных режимах, совершив пробную поездку.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

1. Прогревают мотор до 80 градусов. Это его рабочая температура.
2. К бортовому компьютеру подключают инструмент.
3. Фиксатор крышки распределителя нужно будет открутить.
4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
7. Заводят мотор и оставляют работать на холостом ходу.
8. Проворачивают корпус трамблера.
9. Совмещают метки.
10. Затягивают фиксатор.

На этом процедура установки закончена.

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

Элементы поджига горючего бензинового двигателя даны в списке:

• распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
• катушка;
• коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
• свечи;

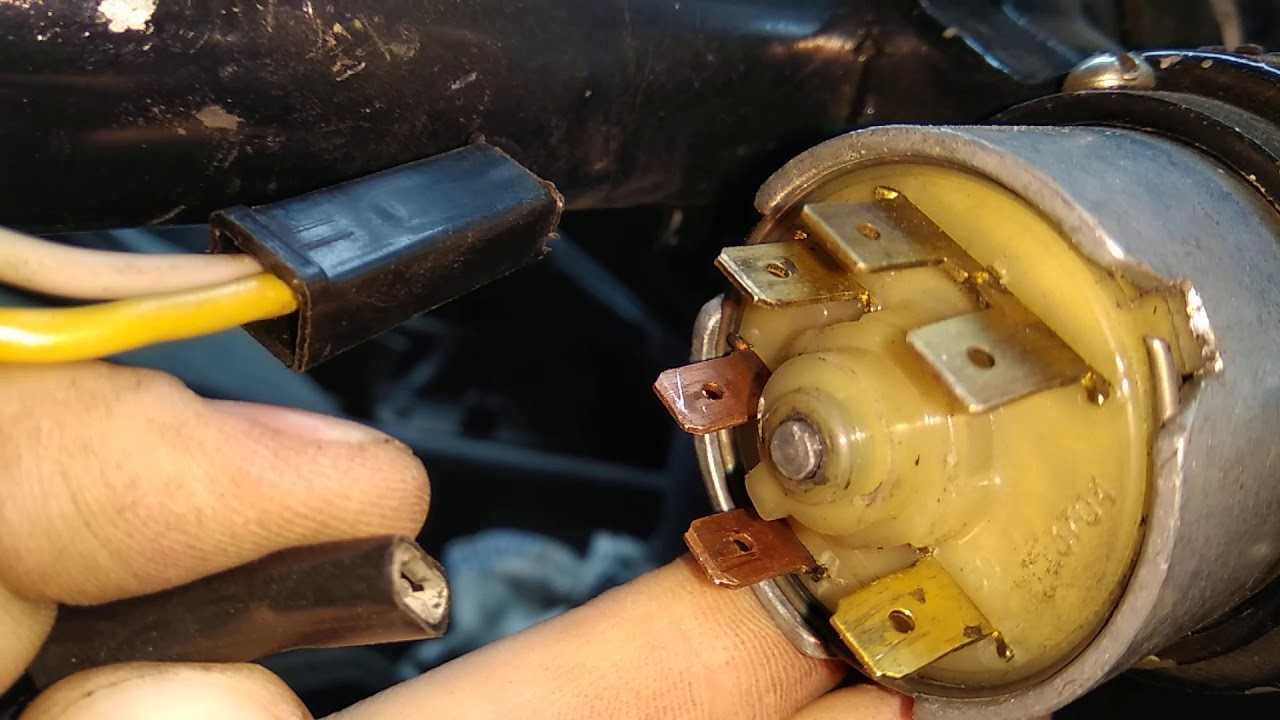

• замок;
• стартер;
• сопротивление. Добавляют иногда.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

• работа цилиндров мотора производится таким образом: один, два, четыре, три;
• устройство ротора всегда крутится против минутной стрелки часов;
• центробежная деталь имеет угол опережения в восемнадцать градусов;
• вакуумная деталь имеет угол опережения в десять градусов;
• люфт СЗ не превышает 0,8 мм;
• R резистора не превышает 8 кОм;
• R СЗ не больше 7 кОм;
• R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Установка зажигания ГАЗ-3110

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

Техническая характеристика системы зажигания
Порядок работы цилиндров	1–2–4–3
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания max, град:
центробежный регулятор	15–18
вакуумный регулятор	8–10
Зазор свечи зажигания, мм	0,8
Сопротивление резистора бегунка*, кОм	5–8
Сопротивление наконечника свечи, кОм	4–7
Сопротивление центрального контакта крышки*, кОм	8–13
Сопротивление обмотки статора, кОм	0,4–0,45
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

https://youtube.com/watch?v=GvUBB9TZEz8

Установка нового зажигания

Шаг 1: Подготовка

Перед установкой нового зажигания необходимо отключить аккумулятор и отсоединить все кабели, соединяющие зажигание с автомобилем. Затем снимите старое зажигание, освободив его от крепления.

Шаг 2: Подбор зажигания

Выберите новое зажигание, совместимое с моделью автомобиля и мотором. Убедитесь, что все необходимые компоненты и инструкции имеются.

Шаг 3: Установка нового зажигания

• Подключите резистивную катушку к зажиганию и установите их в место старого зажигания.
• Соедините кабели, так чтобы они совпадали с расположением на новом зажигании.
• Установите зажигание на место, зафиксировав его специальными болтами, включая сторонние элементы, если они имеются.
• Подключите все кабели к зажиганию, включая резистивную катушку, предварительно произведя замену кабелей при необходимости.
• Проверьте, что все кабели установлены правильно и плотно соединены.

Шаг 4: Проверка работы зажигания

Заведите автомобиль и проверьте, работает ли новое зажигание правильно. Если все работает хорошо, то закрепите зажигание на месте окончательно и подключите аккумулятор.

Разновидности двигателя

Доведение агрегата до совершенства привело к появлению модификаций. Распространённость мотора сказалась на заказах. Несмотря на то, что главным заказчиком оставались автомобили марки ГАЗ, 402 двигатель на УАЗ так же нашёл применение.

Мотор 402…	Описание	Применение
…10	Базовый мотор. Сдавливание 8,2, бензин АИ-92.	Волга
…1.10	Пониженная степень сжатия (6,7), бензин А-76.	Волга
…2.10	Мотор с форкамерно-факельным зажиганием.	Волга
…5.10	Аналог «…1.10», для машин типа «Газель»	Газель
…6.10	Аналог «…1.10», для машин типа «Соболь»	Соболь

Модификация «4022.10» была экспериментальным агрегатом, конструкцию рабочей камеры которого позаимствовали у моторов «Honda». Изначально планировалось, что нововведения улучшат технические показатели. Полагалось, что двигатель станет экономичней, «резвей», прочней, экологически чище. На деле, достигнутые улучшения нивелировались сложностью конструкции, мотор нуждался в доработке и финансовых вложениях. Как результат, в 92 году испытание и доводку моторов свернули.

УАЗ-31512:
