Распиновка розетки прицепа камаз евро

Кондиционер на автомобиль КАМАЗ

Кондиционер предназначен для охлаждения воздуха в кабине автомобиля. Хладопроизводительность кондиционера достаточна для поддержания комфортной температуры в кабине при эксплуатации автомобиля КАМАЗ в режимах с умеренным и жарким климатом.

Кондиционер представляет собой фреоновую холодильную машину, работающую по замкнутому циклу, и переносящую тепло из кабины в окружающую среду, используя испарение и конденсацию рабочего газа. Привод компрессора кондиционера осуществляется от двигателя автомобиля. В качестве рабочего газа используется фреон R134a, не истощающий озоновый слой.

Техническая характеристика кондиционера КК 2-3,570,4 Г

Привод компрессора кондиционера

Клиноременный, от двигателя автомобиля

Потребляемая механическая мощность при оборотах шкива компрессора кондиционера 1500 об/мин, кВт

Номинальная производительность конденсатора (не менее), кВт

Давление отключения датчика давления

высокое, кгс/см 2

Максимальная хладопроизводительность испарителя при температуре воздуха на входе испарителя +30 ° С, кВт

Производительность испарителя по воздуху, м 3 /ч

Минимальная температура воздуха, подаваемого в салон, в режиме рециркуляции, при частоте вращения коленвала 1500 об/мин, при температуре входящего в испаритель воздуха +25 °С, °С

В данной книге приведены схемы электрические принципиальные электрооборудования и электроники для автомобилей КАМАЗ 5490. Схемы электрические также могут быть применимы для КАМАЗ 65203 и 65207.

Книга электросхемы и электроника КАМАЗ 5490 предназначена для широкого круга читателей – водителей, специалистов и техников, работающих в области авторемонта, а также может использоваться в качестве учебного пособия для персонала автосервисов, автомастерских и станций технического обслуживания.

1. Условные обозначения 2. Система управления двигателем 3. Система нейтрализации отработавших газов 4. Электрофакельный подогреватель 5. Управление ПЖД 6. Система управления ретардером 7. Система управления пневмоподвеской 8. Система управления EBS 9. Управление осушителем 10. Система управления электрооборудованием 11. Схема подключения предохранителей и реле 12. Система управления тахографом 13. Устройства комфорта в кабине

Подключение своими руками

Материалы для подключения розетки фаркопа

Корпус розетки фаркопа с крышкой и резиновым уплотнительным кольцом (обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах).
Качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2 и провод сечением 2,5 мм2 для массы.
Полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов — 2–3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.

Из инструментов:

• набор ключей;
• хорошая шлицевая и крестообразная отвертки;
• пассатижи;
• термоусадочная трубка;
• кусачки;
• нож;
• паяльник на 40 Вт.

Как подключить

Открываем багажник и убираем коврик. Снимаем внутреннюю облицовку заднего борта, если таковая имеется. Получаем доступ к тыльной стороне задних фонарей машины.

1. Зачищаем небольшие участки на проводах указателей поворотов, габаритов и стопов.
2. Надеваем на провода термоусадочную трубку.
3. Припаиваем к ним наши новые провода и хорошо изолируем соединение.

Совет: хорошим вариантом будет подключать не напрямую, а использовать соединительные колодки. Лучше использовать модель с гнездами для предохранителей.

4. Привинчиваем на кузов провод массы.
5. Теперь собираем провода в аккуратный жгут, укладываем его в гофру и ищем в дне багажника технологическое отверстие с резиновой заглушкой в месте, где вывод жгута будет наиболее удобным.
6. Прорезаем отверстие в заглушке так, чтобы гофра протаскивалась через него с некоторым натягом.
7. Выводим кабель под машину и прокладываем его к розетке фаркопа. Крепим при необходимости кабельными стяжками.
8. Осталось только обрезать запас с проводов, прикрутить провода к колодке по схеме.

Возможные проблемы

1. Простой: установка в поворотники прицепа светодиодных ламп. В связи с тем, что ток диоды берут незначительный, реле вернется к штатному режиму работы.
2. Сложный: используем нормально разомкнутые реле, установив их удерживающие обмотки параллельно лампам поворотников. Прокладываем плюсовой провод в багажник и подключаем его к входным контактам реле. А с выходов ведем провод к розетке на фаркопе.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Следящее действие осуществляется ступенчатым поршнем. КамАЗ 5511 установка двухпроводного крана управления тормозами прицепа

Еще важно знать 5 нюансов о подключении:

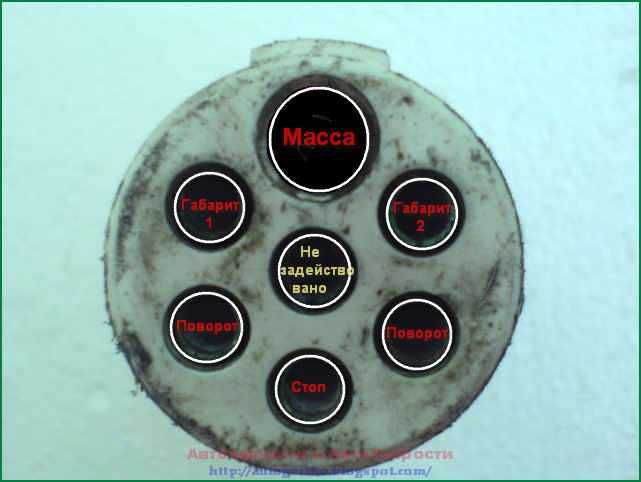

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

Колесная формула 6х4, мощность двигателя 220 л.с., грузоподъемность 11т, объем кузова 8,5 м.куб

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

Самый массовый автосамосвал – КАМАЗ 5511

Деталировка электрооборудования

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

1. Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
2. Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
3. Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
4. Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

Первая часть – А1

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

А1	А2	А3	А4	А5
В1	В2	В3	В4	В5

Основные подсистемы

Вторая часть – А2

Также следует помнить о модификациях автомобиля при обслуживании и ремонте, поскольку проводка КАМАЗ 5511 может иметь отличия.

В частности:

• на отечественных дорогах колесит немало конверсионной техники, имеющей экранированные элементы,
• ряд модификаций выпускались для жарких стран, поэтому подключение более мощного отопителя кабины невозможно на штатные провода и т.п.

Третья часть — А3

Также могут существовать отличия в органах комфорта в кабине водителя.

Четвертая часть – А4

Но в большинстве своем, схема универсальна, поскольку перед автопроизводителем ставилась задача по созданию ремонтопригодного самосвала, который можно вернуть в строй в случае поломки за короткое время.

Пятая часть – А5

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

• надежный и неприхотливый в обслуживании автомобиль;
• с большой грузоподъемностью;

Шестая часть – В1

• с высокой проходимостью;
• способностью работы на дешевом топливе;

Седьмая часть – В2

• допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
• с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Девятая часть – В4Десятая часть – В5

Выводы

Еще ряд аспектов продемонстрировано на видео в данной публикации. Выражаем уверенность, что электропроводка КАМАЗ 55111 перестала быть для вас загадкой, а представленные материалы помогут выбраться вам из сложной ситуации на дороге вдали от СТО и автомастерских.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

• Розетка с крышкой.
• Коммутационные колодки. Они бывают с гнёздами под предохранители.
• Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
• Герметик силиконовый автомобильный.
• Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
• Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

• Использование меньшей нагрузки исключает оплавления и замыкания;
• Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

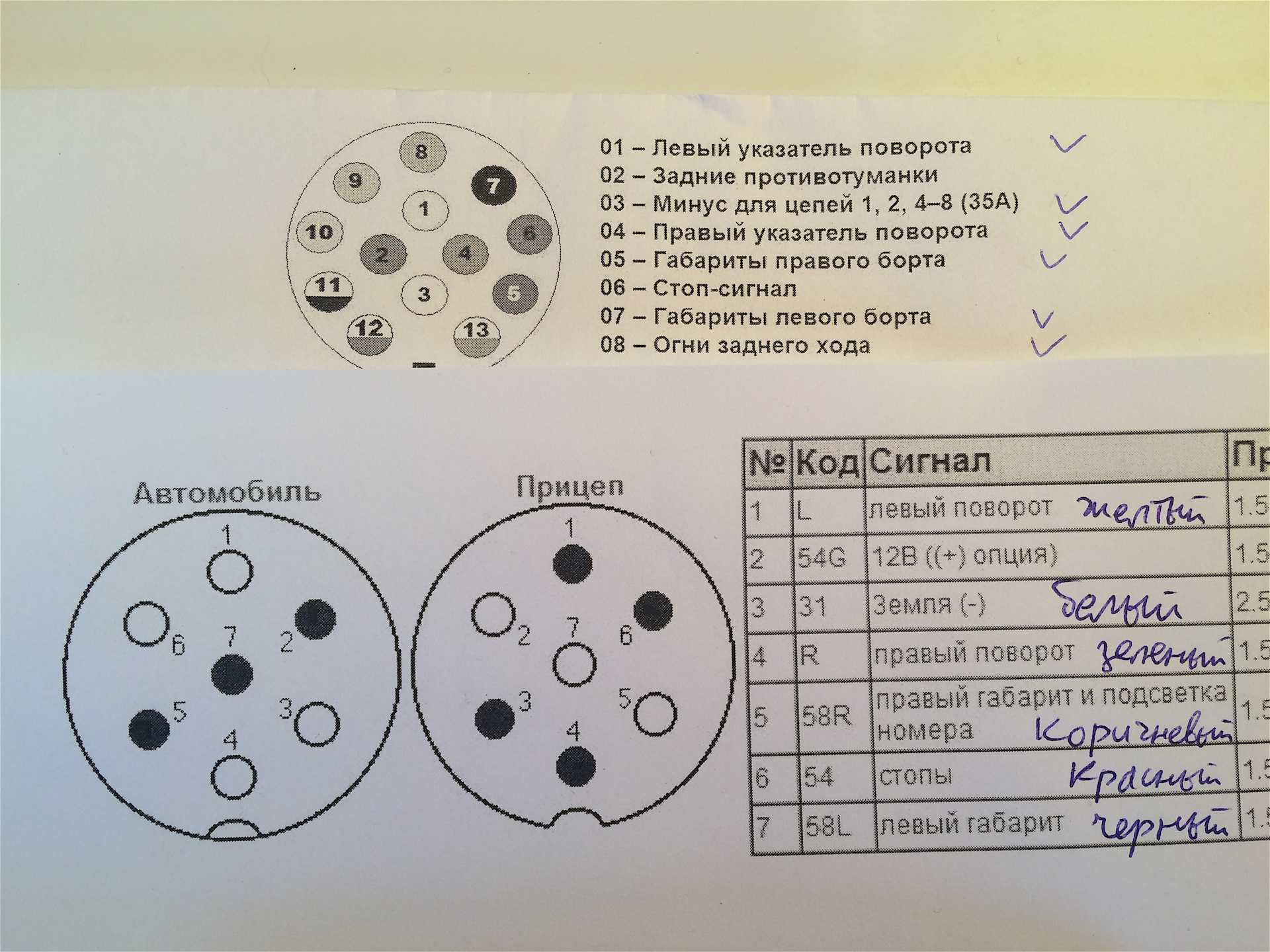

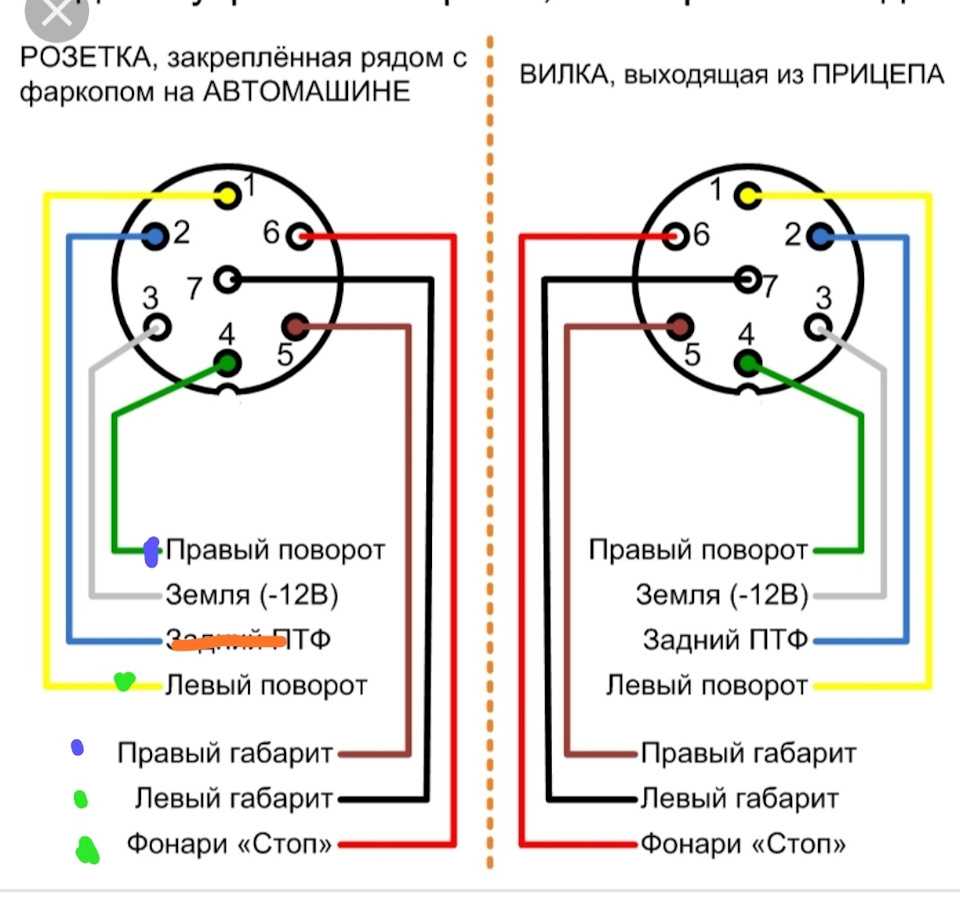

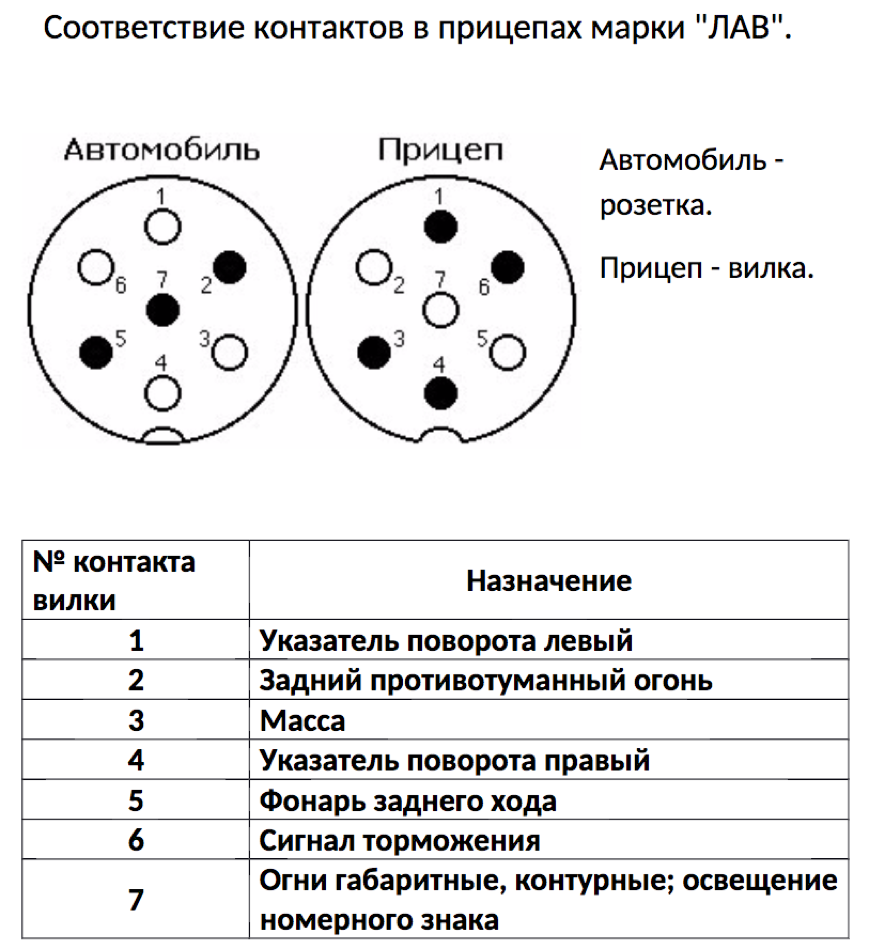

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

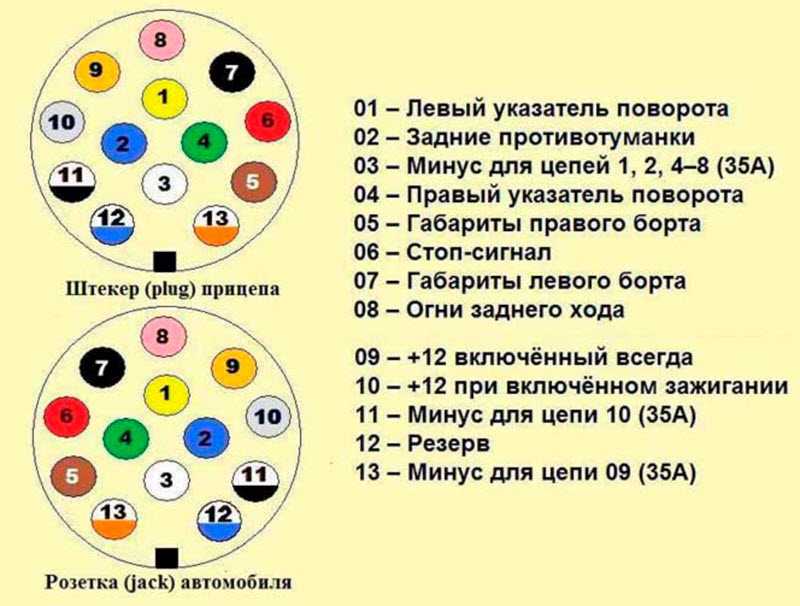

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

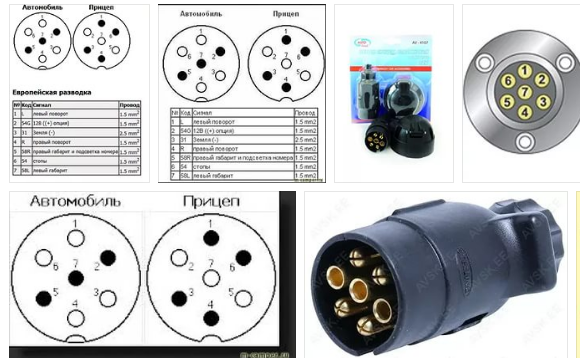

Распиновка розетки на 7 pin: схема подключения прицепа

Распиновка розетки прицепа (от англ.

втомобилю попасть под грузовик при лобовом столкновении. Трехсекционные стеклоочистители и прозрачный козырек, оттеняющий большое лобовое стекло, предназначены для дополнительного комфорта водителя.

pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа.

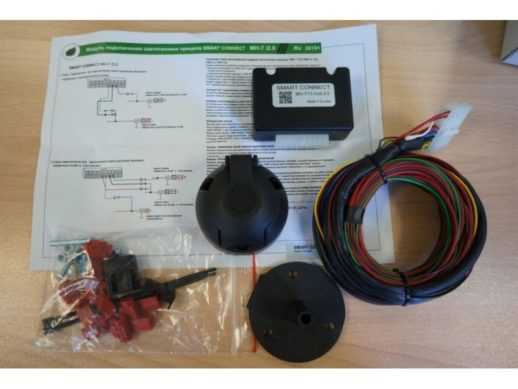

Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Маз 5440 / 6430 евро — предохранители и реле

Маз 5440 и Маз 6430 общее обозначении двух серий седельных тягачей Минского автомобильного завода выпускавшихся с 1997 года и по настоящее время с различными модификациями, изменениями (643008, 6430A8, 643005, 6430A5, 6430A4, 631208, 6312A8, 544009, 5440A9, 544008, 5440A8, 544005 и т. д.) и поколениями (Евро 3 4 5 6). В данной статье вы найдёте описание наиболее популярных блоков предохранителей и реле Маз 5440 и Маз 6430 со схемами и местами их расположения.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

Описание предохранителей

1. 16А холодильник
2. 16А (+) от замка для ABS тормозов
3. 16А осушителя воздуха, нагревателей
4. 16А (+) от генератора для ABS тормозов
5. 16А от генератора для электроники двигателя
6. 8А повороты
7. 8А фонари
8. 8А сигналов торможения тягача
9. 8А (+) с реле сигналов торможения
10. 8А фонаря заднего хода
11. 8А сигналов торможения прицепа
12. 8А аварийной сигнализации
13. 8А блока управления подогревателем
14. 8А таймера терморегулятора, радио
15. 8А вентилятор штатного отопителя
16. 8А нагревателей независимого отопителя
17. 8А дальнего света правой фары
18. 8А дальнего света левой фары
19. 8А ближнего света правой фары
20. 8А ближнего света левой фары
21. 8А резерва габаритов
22. 8А подогрева зеркал, стеклоподъемников
23. 8А муфта вентилятора
24. 8А электрических сигналов
25. 8А регулятора напряжения, останов двигателя
26. 8А клапана останова двигателя
27. 8А выключателей
28. 8А стеклоочистителя
29. 8А питания контрольных ламп остальных
30. 8А питания контрольных ламп аварийных
31. 8А питания приборов
32. —
33. 8А тахограф
34. 6А плафонов кабины
35. 6А задних противотуманных фонарей
36. 8А дополнительных фар дальнего света
37. 8А передних противотуманных фар
38. 8А правого габарита прицепа
39. 8А левого габарита прицепа
40. 8А подсветки приборов
41. 8А правого габарита тягача
42. 8А левого габарита тягача

Вариант 2

Фото — схема

Обозначение

Расположение основных элементов ЭСУ двигателя

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

Вариант 3

Описание предохранителей

1. звуковой электро сигнал
2. стеклоочиститель и стеклоомыватель
3. звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
4. аварийная сигнализация
5. указатели поворотов
6. знак автопоезда и подогрев зеркал
7. передние противотуманные фонари
8. задние противотуманные фонари
9. фонарь заднего хода
10. резерв
11. электропитание после замка зажигания
12. электропитание на клемме 17
13. клапаны дифференциалов и фара освещения сцепки
14. электропитание тахографа
15. электропитание указателей
16. контрольные индикаторы
17. контрольные индикаторы
18. подсветка
19. ближний свет левого борта
20. ближний свет правого борта
21. дальний свет левого борта
22. дневной ходовой огонь
23. габаритные огни левого борта прицепа/ полуприцепа
24. габаритные огни правого борта прицепа/ полуприцепа
25. дальний свет правого борта
26. габаритные огни левого борта тягача
27. осушитель воздуха пневмо системы
28. габаритные огни правого борта тягача
29. стоп сигнал тягача
30. стоп сигнал прицепа/ полуприцепа
31. электро факельное устройство
32. резерв
33. вентилятор отопителя
34. розетка дополнительная
35. акустическая система
36. внутреннее освещение
37. системы электронного управления

Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.

p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>

Если у вас есть дополнения к данному материалу, пишите их в комментарии.

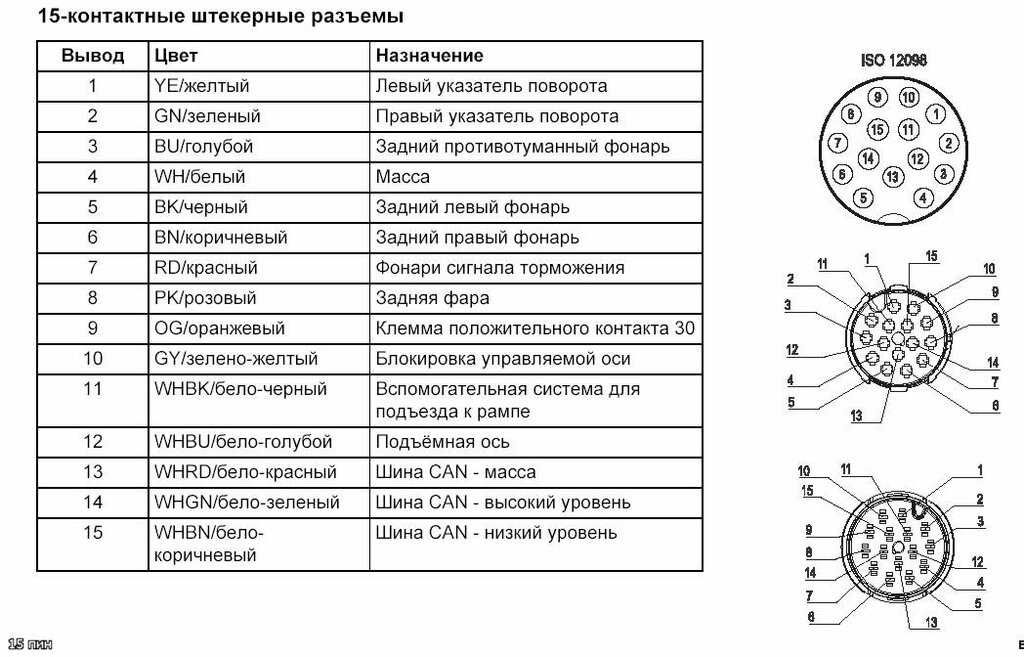

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Стоит отметить, что распиновка 15-пиновой розетки на полуприцепах, независимо от марки авто – на всех одинаковая, отличие может быть только в расцветке.

Для тягача

Распиновка 13-контактной розетки.

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип – это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
