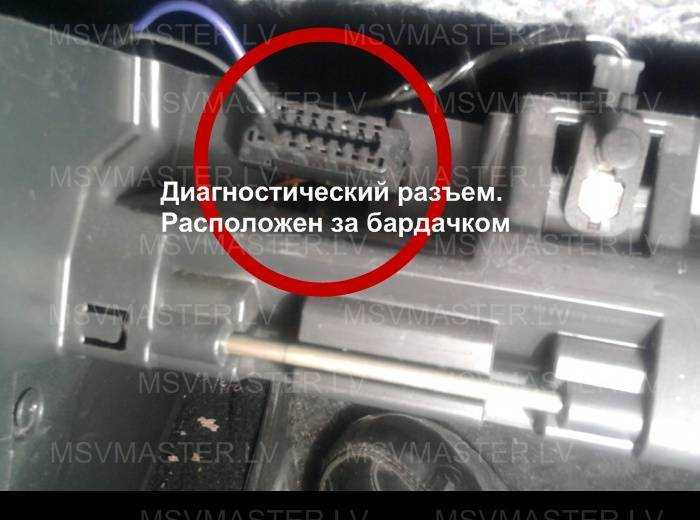

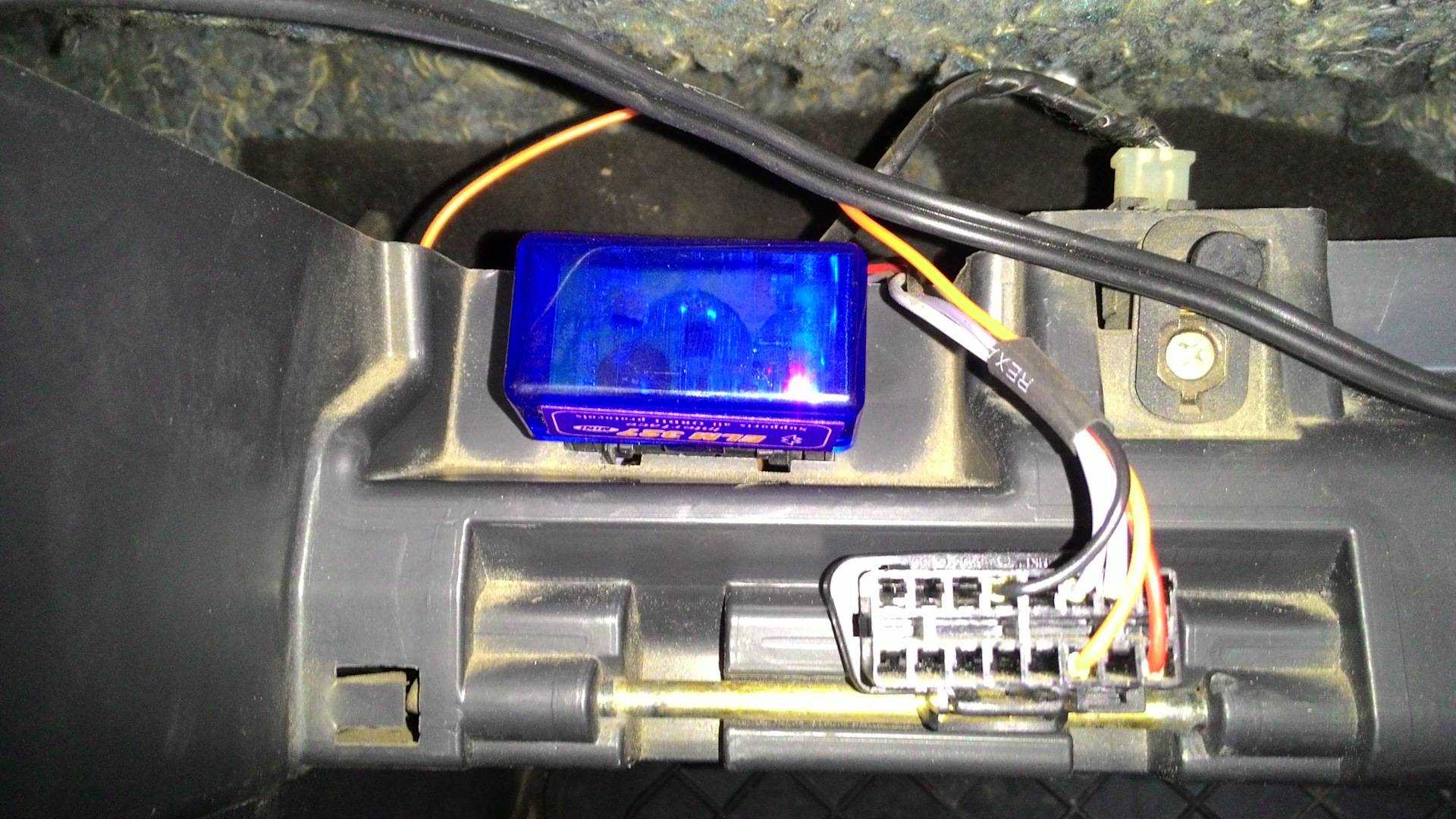

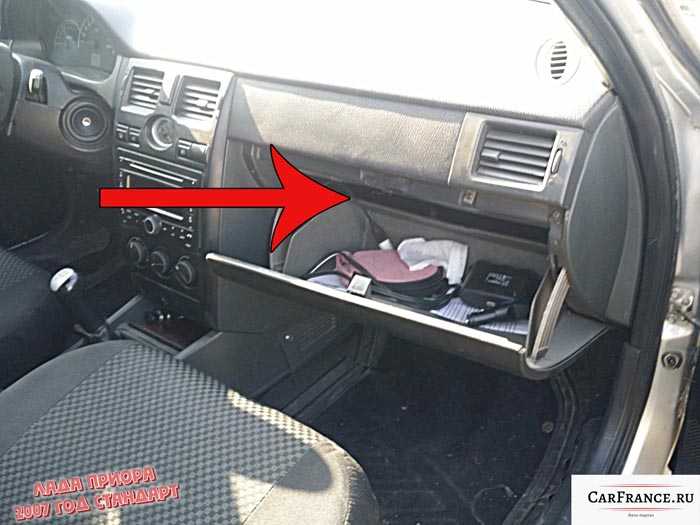

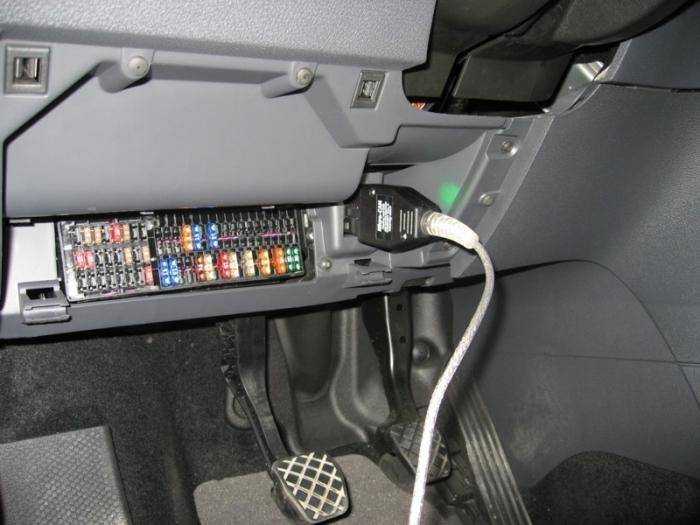

Где именно находится диагностический разъем на приоре. лайфхак: диагностический разъем лада приора

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией. Артикулы новых приборок с навигацией такие:

2170-3801010-50 без CAN;
2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться.

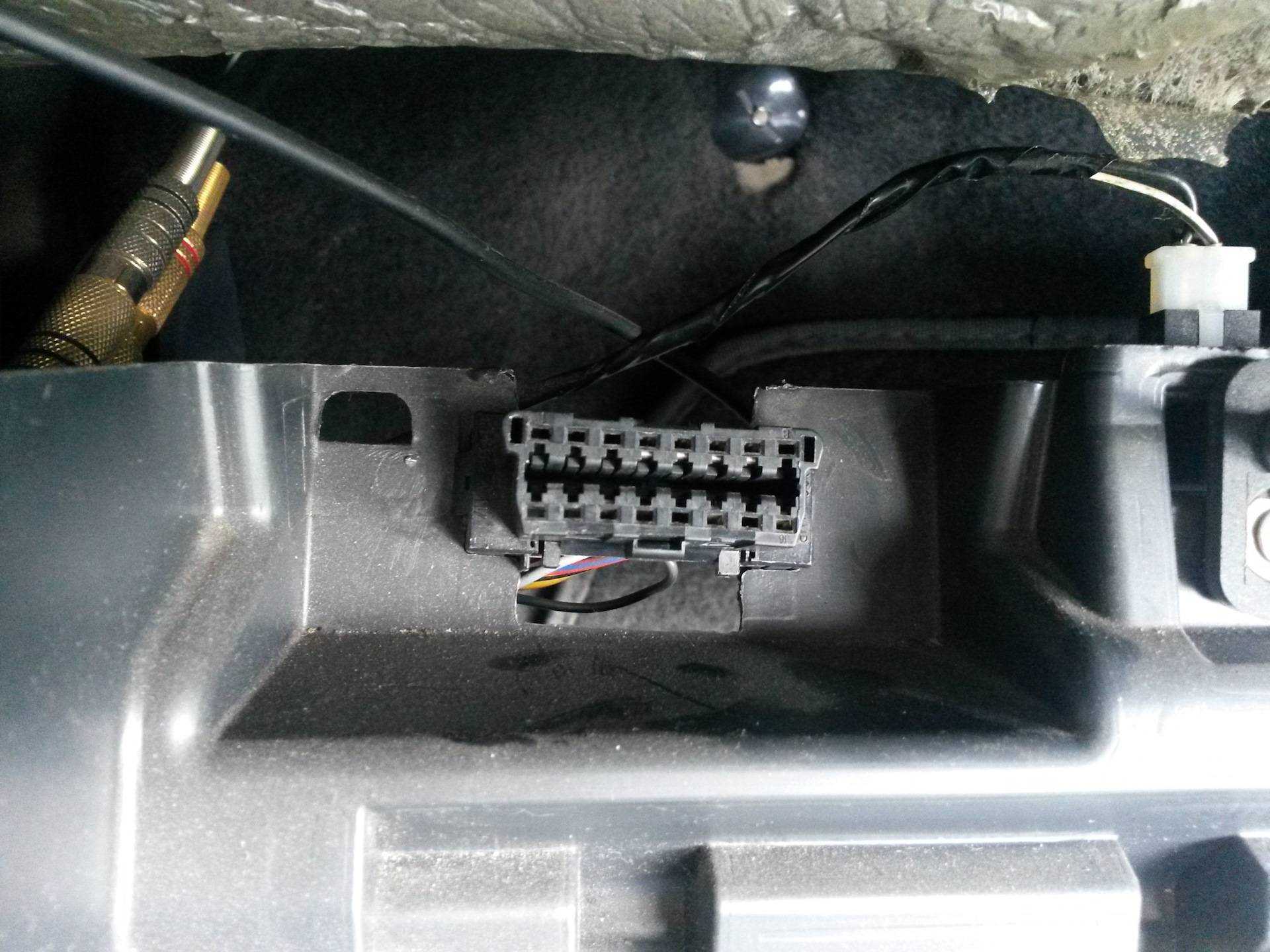

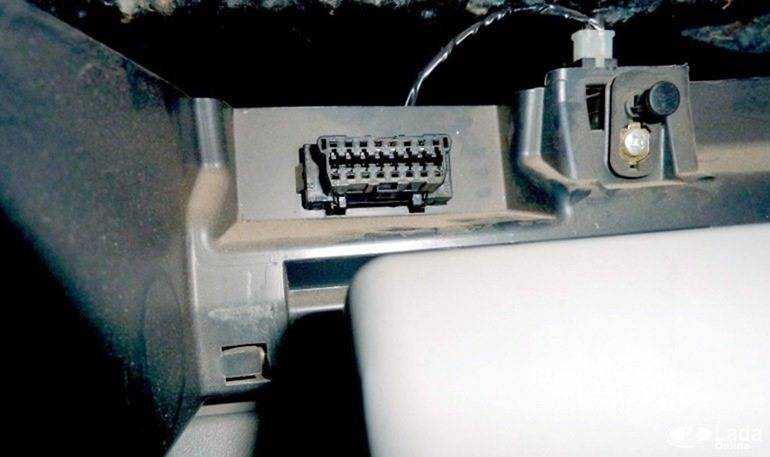

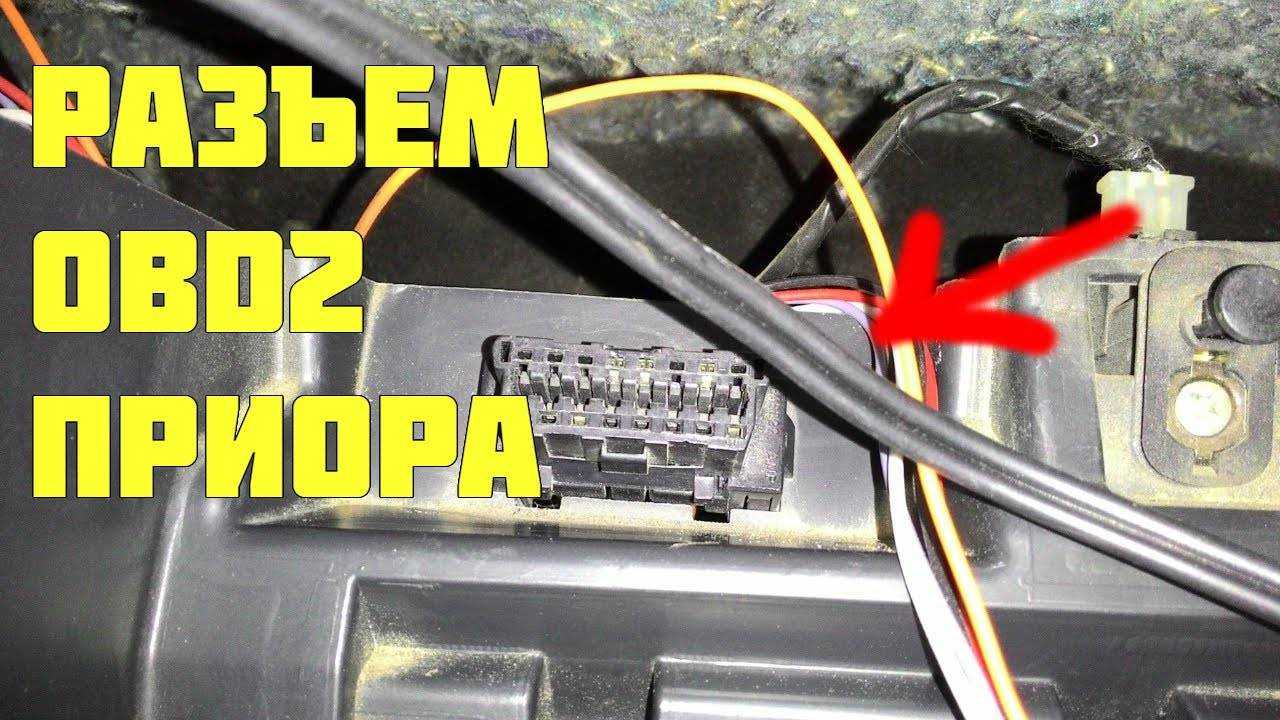

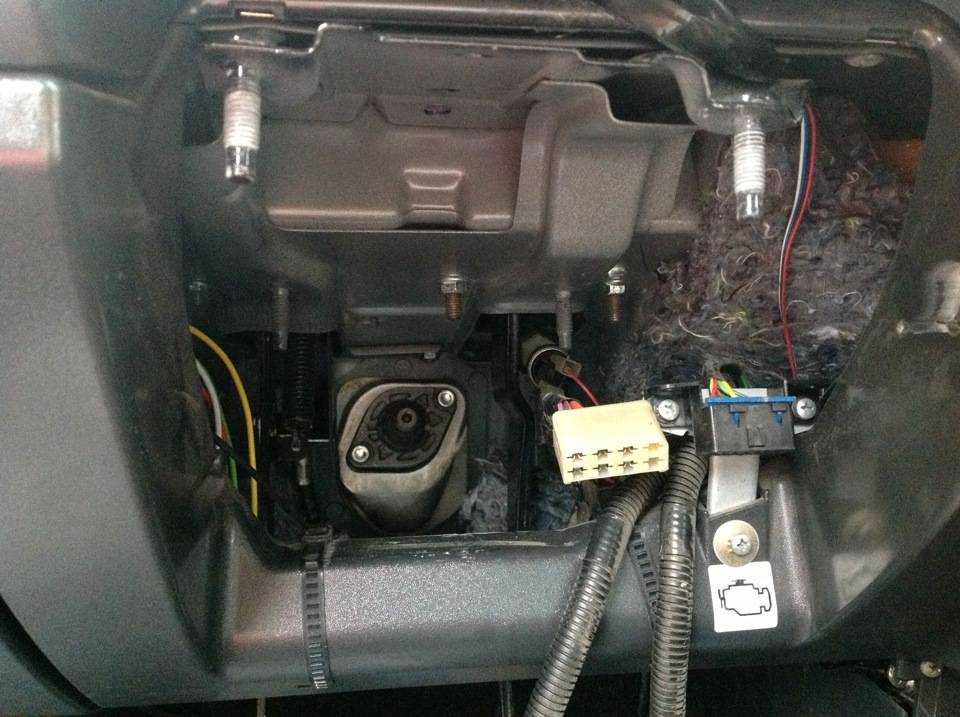

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

Провода аккуратно отсоединяются от разъема.
Устройство не спеша вынимается из так называемого гнезда.

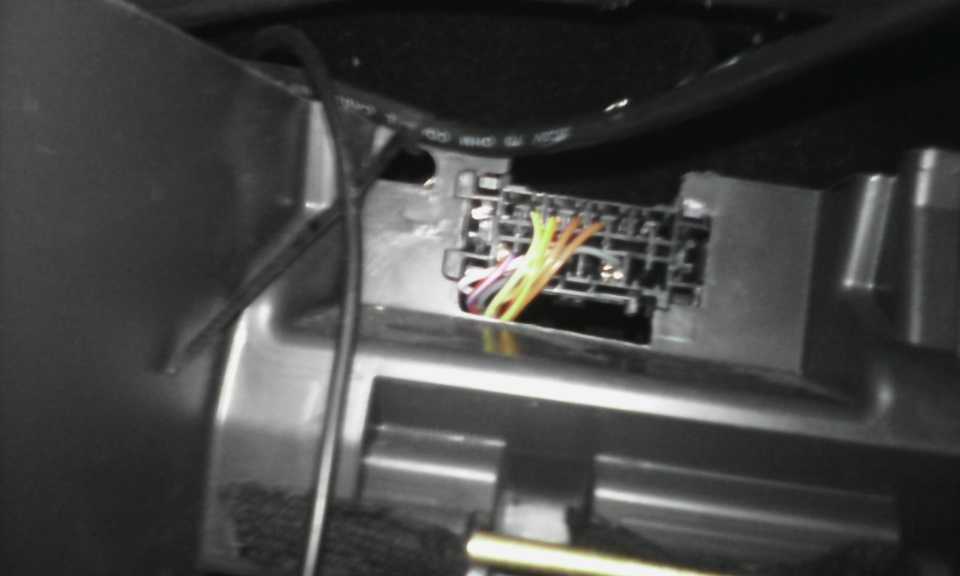

Разъем переносится в другое место.
Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

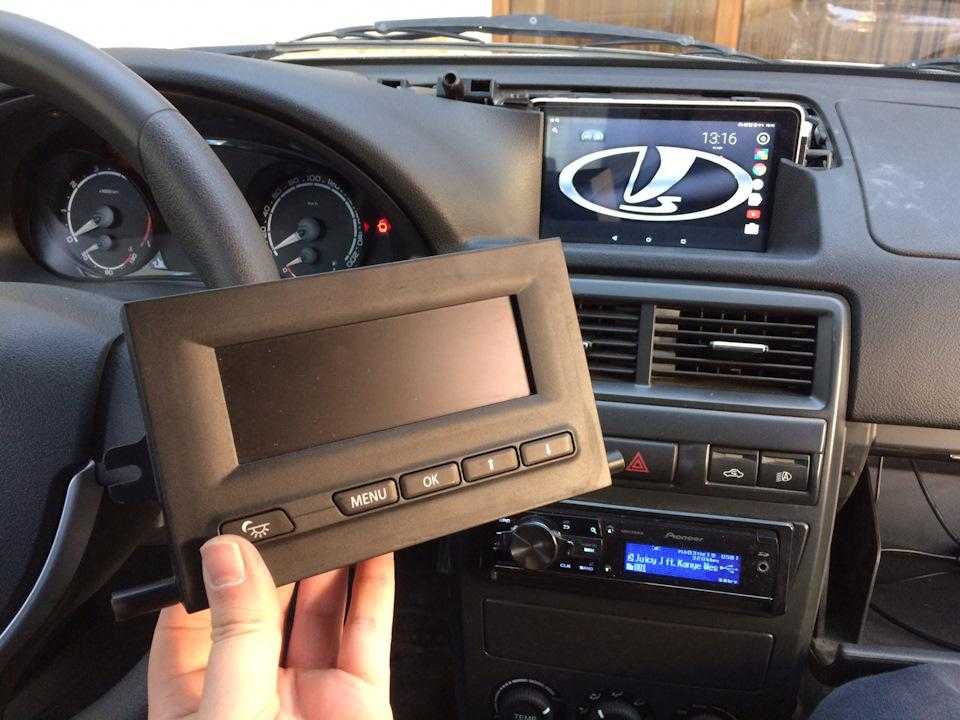

Установка планшета в приору 2

Для выполнения работ потребуется отвертка с плоским концом, прочный канцелярский нож, небольшое количество звукоизоляционного или уплотнительного материала. На первом этапе предстоит снять бортовой компьютер с торпеды автомобиля. Чтобы это сделать необходимо, демонтировать козырек панели, который закреплен к ней при помощи клипс (подденьте край козырька плоской отверткой и потяните его на себя). Выньте БК из корпуса, отсоедините контактные провода, которые к нему подключены.
Подготавливаем планшет необходимого размера. Откручиваем крепежную пластину, переворачиваем и закрепляем ее таким образом, чтобы на нее можно было установить планшет (предварительно места соприкосновения с устройства с металлом проклеиваем каким-либо антивибрационным материалом). Прикладываем девайс к месту будущей установки, анализируем габариты, а также, какое количество пластика верхней и боковых панелей необходимо подрезать. При помощи канцелярского ножа подрезаем необходимое количество пластика. Подключаем к электронному устройству зарядный провод USB и соединяем его с магнитолой. Подключаем звуковой вывод устройства с разъемом AUX на магнитоле. Устанавливаем козырек обратно. Для этого прислоняем его к местам крепления и простукиваем его корпус в нескольких местах так, чтобы защёлки зафиксировались и прочно удерживали деталь в пазах панели.

Вот такой простой и весьма полезный способ установить планшет в приору своими руками.

Защита разъема от угона

Разъем помогает и угонщикам. Подключившись к нему, злоумышленник легко отключит сигнализацию авто, и дальнейшие его действия будут банально предсказуемы. Вся проблема в том, что угонщик заранее знает расположение штекера, который упрощает его жизнь, и подключается к нему сразу после открытия двери автомобиля.

Планы злоумышленников можно разрушить, если в автомобиле перенести штекер для диагностики в другое место. Чаще этим занимаются в СТО, поэтому рекомендуется доверить эту операцию специалистам. Если же заниматься этим самостоятельно, стоит сначала продумать, куда поставить штекер так, чтобы он «не попадался на глаза».

На словах все довольно просто: вынуть штекер, отсоединить, поставить в новое место и вновь присоединить колодку проводов. На самом деле придется изрядно покопаться в начинке своей Приоры, но оно того стоит, если есть желание позаботиться о защите от угона.

Штекер диагностики упростит жизнь владельцу Lada Priora – вместо того, чтобы мучить себя с инструментом в руке, копаясь в подкапотном пространстве, достаточно достать этот «переходник», узнать причину и только после этого приступить к ремонту.

Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.

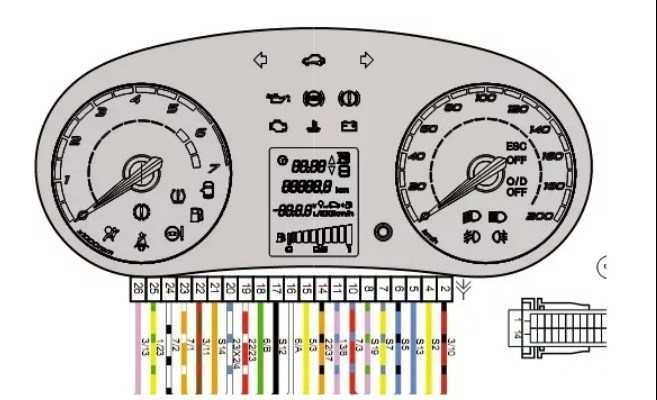

Распиновка щитка / панели приборов Лада Приора, Калина, Гранта, Ларгус

Распиновка панели приборов Лада Приора

Схема соединения жгута проводов панели приборов: № Подключение КП «Итэлма» с навигацией без CAN 1 К электроусилителю руля 2 MUTE 3 К датчику давления масла 4 Выключатель стояночного тормоза 5 К блоку управления иммобилайзера (электропакета) 6 К блоку управления подушкой безопасности 7 К модулю управления светом (сигнализатор вкл. освещения) 8 Переключатель указателя поворота (правая сторона) 9 Переключатель указателя поворота (левая сторона) 10 К блоку системы управления двигателем 11 AUDIO OUT — «Aк.атареи» 12 К датчику непристегнутых ремней 13 К блоку ABS (неисправность EBD) 14 Подрулевой переключатель «Buttons» 15 Датчик уровня тормозной жидкости 16 К блоку ABS (неисправность ABS) 17 К выключателю дальнего света фар 18 К модулю управления светом (регулятор освещения шкал) 19 Корпус 20 Клемма «30» АКБ 21 Клемма «15» выключателя зажигания 22 К блоку управления (сигнал расхода топлива) 23 К подрулевому переключателю «UP» 24 К подрулевому переключателю «DOWN» 25 К радиоприемнику «AUDIO OUT «+» 26 К датчику наружной температуры 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охл. жидкости 30 К блоку упр. двигателем (сигнал тахометра) 31 Служебная диагностика 32 К клемме «L» реле-регулятора генератора

Распиновка панели приборов Лада Приора с КАН шиной

Распиновка панели приборов Лада Калина 1

Распиновка панели приборов Лада Калина 2

Распиновка панели приборов Лада Гранта

Распиновка панели приборов Лада Гранта

Схема соединения жгута проводов панели приборов на автомобиле Лада Гранта ВАЗ 2190:

1, 2 — разъемы жгута проводов панели приборов к разъемам переднего жгута проводов; 3, 4 — разъемы жгута проводов панели приборов к разъемам заднего жгута проводов; 5 — блок управления наружным освещением; 6 — выключатель зажигания; 7 — переключатель режимов бортового компьютера; 8 — переключатель очистителя и омывателя стекла; 9 — комбинация приборов; 10 — переключатель указателей поворота и света фар; 11 — выключатель привода замка багажника; 12 — разъем диагностики; 13 — разъем жгута проводов панели приборов к разъему жгута проводов коробки воздухопритока; 14 — выключатель обогрева заднего стекла; 15 — выключатель аварийной сигнализации; 16 — выключатель стоп-сигнала; 17, 18 — разъемы жгута проводов панели приборов к головному устройству аудиоустройству; 19 — контактное кольцо подушки безопасности водителя; 20 — модуль подушки безопасности водителя; 21 — разъем монтажного блока; 22 — монтажный блок; 23 — электроусилитель рулевого управления; 24 — прикуриватель; 25 — лампа подсветки блока управления отопителем; 26 — лампа подсветки; 27 — разъем жгута проводов панели приборов к разъему жгута проводов системы зажигания; 28 — контроллер; 29 — датчик положения педали сцепления; 30 — электронная педаль акселератора; 31 — добавочный резистор; 32 — электродвигатель отопителя; 33 — переключатель электродвигателя отопителя; 34 — блок управления системой блокировки дверей; К1 — реле электровентилятора системы охлаждения двигателя; К2 — реле включения блокировки дверей; К3 — дополнительное реле стартера; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения ближнего света фар; К10 — реле включения обогрева заднего стекла; К11 — главное реле; К12 — реле топливного насоса.

Распиновка разъемов КП 1118, 2170

Подключение VDO на автомобиле “Калина”

1
К электроусилителю руля

2
К контрольному сигнализатору аварийной сигнализации

3
К датчику аварийного давления масла

4
К выключателю стояночного тормоза

5
К блоку управления иммобилизатора

6
К блоку управления подушкой безопасности

7
К выключателю наружного освещения

8
К переключателю указателя поворота правому

9
К переключателю указателя поворота левому

10
К ЭБУ

11
К датчику износа тормозных колодок

12
К датчику ремней безопасности

13
К блоку управления противобуксовочной системы

14
Клавиша “RESET” на подрулевом переключателе

15
К датчику уровня тормозной жидкости

16
К ABS

17
К выключателю дальнего света фар

18
К регулятору освещения комбинации приборов

19
Масса панели

20
Клемма “30”

21
Клемма “15”

22
К датчику расхода топлива

23
Клавиша МК “вперед”

24
Клавиша МК “назад”

25
Датчик наружной температуры (-)

26
Датчик наружной температуры (+)

27
Датчик уровня топлива

28
Датчик скорости

29
Датчик температуры ОЖ

30
Тахометр (низковольтный)

31
Служебный. Диагностика панели.

32
Клемма “L” реле-регулятора генератора

Подключение КП “Итэлма” на а/м с CAN

1
К электроусилителю руля

2
Резерв

3
Резерв

4
Выключатель стояночного тормоза

5
К блоку управления иммобилайзера

6
Резерв

7
К модулю управления светом (сигнализатор вкл. освещения)

8
Переключатель указателя поворота (правая сторона)

9
Переключатель указателя поворота (левая сторона)

10
CAN_H

11
CAN_L

12
К датчику непристегнутых ремней безопасности

13
Резерв

14
К клавише “RESET” на подрулевом переключателе

15
К датчику уровня тормозной жидкости

16
Резерв

17
К выключателю дальнего света фар

18
К модулю управления светом (регулятор освещения шкал)

19
Корпус

20
Клемма “30” АКБ

21
Клемма “15” выключателя зажигания

22
Резерв

23
К подрулевому переключателю (вниз)

24
К подрулевому переключателю ( вверх)

25
К датчику наружной температуры (-)

26
К датчику наружной температуры(+)

27
К датчику уровня топлива

28
Резерв

29
Резерв

30
Резерв

31
Служебная диагностика

32
К клемме “L” реле-регулятора генератора

Подключение КП “Итэлма” с навигацией

1
К электроусилителю руля

2
MUTE

3
К датчику давления масла

4
Выключатель стояночного тормоза

5
К блоку управления иммобилайзера (электропакета)

6
К блоку управления подушкой безопасности

7
К модулю управления светом (сигнализатор вкл. освещения)

8
Переключатель указателя поворота (правая сторона)

9
Переключатель указателя поворота (левая сторона)

10
К блоку системы управления двигателем

11
AUDIO OUT – “Aк.атареи”

12
К датчику непристегнутых ремней

13
К блоку ABS (неисправность EBD)

14
Подрулевой переключатель “Buttons”

15
Датчик уровня тормозной жидкости

16
К блоку ABS (неисправность ABS)

17
К выключателю дальнего света фар

18
К модулю управления светом (регулятор освещения шкал)

19
Корпус

20
Клемма “30” АКБ

21
Клемма “15” выключателя зажигания

22
К блоку управления (сигнал расхода топлива)

23
К подрулевому переключателю “UP”

24
К подрулевому переключателю “DOWN”

25
К радиоприемнику “AUDIO OUT “+”

26
К датчику наружной температуры

27
К датчику уровня топлива

28
К датчику скорости

29
К датчику температуры охл. жидкости

30
К блоку упр. двигателем (сигнал тахометра)

31
Служебная диагностика

32
К клемме “L” реле-регулятора генератора

Подключение КП “Итэлма” с навигацией на а/м с CAN

Плюсы и минусы CAN шины

Специалисты по автомобильной электронике, высказываясь в пользу использования CAN-интерфейса, отмечают следующие преимущества:

простой канал обмена данными;
скорость передачи информации;
широкая совместимость с рабочими и диагностическими приборами;
более простая схема установки автосигнализации;
многоуровневый мониторинг и контроль интерфейсов;
автоматическое распределение скорости передачи с приоритетом в пользу основных систем и узлов.

Но есть у CAN-шины и функциональные недостатки:

при повышенной информационной нагрузке на канал вырастает время отклика, что особенно характерно для работы автомобилей, «напичканных» электронными устройствами;
из-за использования протокола высшего уровня встречаются проблемы стандартизации.

Обозначения индикаторов приборной панели

№ на схеме	Обозначения индикаторов
1	Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2	Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3	Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4	Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5	Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6	Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7	Правый поворотник (смотрите №4);
8	Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9	Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10	Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11	Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12	Клавиша для сброса суточного пробега и перехода между режимами индикации;
13	Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14	Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15	Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16	Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17	Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18	Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19	Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20	Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21	Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22	Отключение определенной подушки;
23	Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24	Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Причина замены заводского бортового на бк штат х1 Приора

Самая распространенная причина замены стандартного бк – ограниченная функциональность. Среди таких ограничений можно выделить отсутствие возможности запоминать режим заданный водителем.

Каждый раз, непосредственно после поворота ключа, необходимо выставлять режим. Именно такой недостаток, несмотря на гармоничность расположения и удобство управления по средствам лепестков дворников, заставляет владельцев Лады Приоры заменить стандартный бк на штат Приора х1.

Прежде чем решиться на замену, необходимо определиться с типом контроллера, так как штат х1 priora совместим со следующими контроллерами:

Электросхема Лада Приора: полные распиновки и расшифровки

Конструкции автомобилей богаты на электрооборудование и электронику. Электропроводка для автомобиля также важна, как вены для тела человека. Опытные водители разбираются в этой паутине из проводов без проблем, а неопытным водителям научиться читать электрические схемы полезно, так как при возникновении неполадки можно разобраться, на каком участке она произошла, и что проверить перед обращением в автосервис.

В проводке электрической цепи Лада Приора существуют три главные магистрали: для обеспечения энергией, пусковая цепь и цепь снабжения потребителей энергии. Каждая из систем автомобиля соединена жгутом из проводов, которые присоединяют приборы и электрооборудование. В электросхеме Приоры четыре основных жгута:

идущий от панели приборов;
обеспечивающий управление мотором;
передний электрожгут цепи;
задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных, есть второстепенные электрожгуты:

установленный в двери переднего пассажира;
идентичные как в левой, так и правой задней двери;
проложенный в двери водителя;
подключающий заднюю подсветку госномера;
подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы. К каждой из колодок подходят цветные провода (цвет проводов на схеме соответствует цвету провода в автомобиле).

Сверху провода пронумерованы цифрами, написанными через дробь. Первая цифра указывает на то, к какому электроприбору он идет. Вторая цифра обозначает к какому разъему идет провод. Провода в электропроводке, соединенные с помощью разъемов (обозначаются буквой С и цифрой), или при помощи клеммных колодок (маркировка буквой S и цифрой).

Разводка выводов, или соединение контактов к определенным узлам называют распиновкой.

Бортовой компьютер

Автомобиль оснащен бортовым компьютером, информация с которого выводится на жидкокристаллический дисплей, расположенный на щитке приборов. Кнопки управления бортовым компьютером расположены на правом подрулевом переключателе.

Правый подрулевой переключатель: 1 — кнопка RESET; 2 — клавиша переключения режимов индикации (верхняя часть клавиши — переключение назад, нижняя часть клавиши — переключение вперед)

Режимы индикации бортового компьютера:

Индикация времени. В этом режиме на дисплей выводится текущее время. Для установки точного времени необходимо нажать и удерживать кнопку RESET более 3 секунд. В режиме установки времени цифры начнут мигать. Для установки текущего часа необходимо нажать верхнюю часть клавиши 2, а для установки минут — нижнюю. При установке минут счетчик секунд обнуляется, а при установке часа — нет. При удержании клавиши скорость изменения значений увеличивается. Для выхода из режима установки времени необходимо нажать кнопку RESET. Если в режиме установки времени в течение 60 секунд не будет нажата ни кнопка 1, ни клавиша 2, то автоматически произойдет возврат в режим индикации времени.

Наружная температура. В этом режиме на дисплей выводится температура окружающего воздуха в С в интервале от —40 до +70 с шагом в 1 °С.

Время движения * . В этом режиме на дисплей выводится время работы двигателя с момента последнего обнуления. Диапазон индикации от 0.00 до 99.59.

Средний расход топлива

Мгновенный расход топлива. В этом режиме на дисплеи выводится текущий расход топлива. Диапазон индикации от 0,0 до 19,9 л/ 100 км. При скорости менее 1 км/ч индицируется » — .—.»

Остаточный запас хода. В этом режиме на дисплей выводится приблизительный запас хода на оставшемся топливе с шагом в 5 км в диапазоне от 999 до 30 км. При загорании контрольной лампы резервного остатка топлива индицируется » — .—.»

Средняя скорость * .

Израсходованное топливо * .

Примечание. Значения, отображаемые в режимах, отмеченных знаком *, обнуляются одновременно. Для обнуления необходимо выбрать один из режимов, после чего нажать кнопку RESET и удерживать ее более 3 секунд.

Схема, распиновка панели приборов

Кстати, а Вы знаете, как применить данные схемы в действии ?

Все остальные схемы подходят от Калина 2 хэтчбек .

Схема электрооборудования автомобиля: 1 — правая блок-фара; 2 — датчик незакрытого капота; 3 — звуковой сигнал; 4 — стартер; 5 — аккумуляторная батарея; 6 — генератор; 7 — мотор-редуктор очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъемника правой передней двери; 10 — мотор-редуктор стеклоподъемника правой передней двери; 11 — колодки подсоединения к правому переднему громкоговорителю; 12 — электропривод блокировки замка правой передней двери; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры окружающего воздуха; 15 — колодка подсоединения жгута проводов системы управления двигателем; 16 — электропривод блокировки замка левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодки подсоединения к левому переднему громкоговорителю; 19 — переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки замков дверей; 22 — мотор-редуктор стеклоподъемника правой передней двери; 23 — монтажный блок; 24 — блок управления автомобильной противоугонной системой; 25 — блок управления охранной сигнализацией; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель сигналов торможения; 31 — выключатель зажигания с трансподером автомобильной противоугонной системы; 32 — блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодки подсоединения к правому заднему громкоговорителю; 36 — электропривод блокировки правой задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель режимов работы вентилятора отопителя; 41 — дополнительный резистор электродвигателя вентилятора отопителя; 42 — электродвигатель вентилятора отопителя; 43 — колодки подсоединения к левому заднему громкоговорителю; 44 — электропривод блокировки замка левой задней двери; 45 — электробензонасос с датчиком указателя уровня топлива; 46 — выключатель ламп света заднего хода; 47 — выключатель сигнализатора стояночного тормоза; 48 — прикуриватель; 49 — соленоид блокировки заднего хода; 50 — колодки подсоединения к головному устройству системы звуковоспроизведения; 51 — лампы подсветки блока управления системой вентиляции и отопления; 52 — блок управления электроусилителем руля; 53 — плафон освещения салона; 54 — правый задний фонарь; 55 — электропривод блокировки замка багажника; 56 — выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — плафон освещения багажника; 61 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов.

Сам долго искал. Наконец-то у меня она есть))))

№ Подключение КП «Итэлма» с навигацией без CAN1 К электроусилителю руля2 MUTE3 К датчику давления масла4 Выключатель стояночного тормоза5 К блоку управления иммобилайзера (электропакета)6 К блоку управления подушкой безопасности7 К модулю управления светом (сигнализатор вкл. освещения)8 Переключатель указателя поворота (правая сторона)9 Переключатель указателя поворота (левая сторона)10 К блоку системы управления двигателем11 AUDIO OUT — «Aк.атареи»12 К датчику непристегнутых ремней13 К блоку ABS (неисправность EBD)14 Подрулевой переключатель «Buttons»15 Датчик уровня тормозной жидкости16 К блоку ABS (неисправность ABS)17 К выключателю дальнего света фар18 К модулю управления светом (регулятор освещения шкал)19 Корпус20 Клемма «30» АКБ21 Клемма «15» выключателя зажигания22 К блоку управления (сигнал расхода топлива)23 К подрулевому переключателю «UP»24 К подрулевому переключателю «DOWN»25 К радиоприемнику «AUDIO OUT «+»26 К датчику наружной температуры27 К датчику уровня топлива28 К датчику скорости29 К датчику температуры охл. жидкости30 К блоку упр. двигателем (сигнал тахометра)31 Служебная диагностика32 К клемме «L» реле-регулятора генератора

Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью

Приборная панель ВАЗ-2110: распиновка

Наверное, вряд ли кто-то будет спорить с тем, что ВАЗовская «десятка» не является вершиной дизайнерской мысли. Впрочем, здесь нет ничего удивительно, ведь проектировался этот автомобиль еще в прошлом столетии. При этом компенсатором, причем достаточно серьезным, в данном случае является цена. Иными словами, предлагается определенный компромисс – несовершенство автомобиля в обмен на приемлемую стоимость. Ну а выбор в конечном итоге делает сам автовладелец, решая, подходит ли ему такой вариант.

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

Штатная панель приборов – артикул и цена

Оригинальная приборка автомобиля существует в трех видах.

первый — это вариант для дорестайлинговой машины;
вторая панель – для рестайлинговой машины;
а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Лайфхак: бортовой компьютер автомобиля Приора снятие и установка

Бортовой компьютер автомобиля Приора это: 1) способ получения текущей информации о работе машины и приборов. Например: скорость, обороты двигателя 2) это указание ошибок и напоминание сделать ТО. На Лада Приора есть два вида устройств. Показывают примерно одно и тоже, выполнены поразному: на дорестайлинговой версии Ваз 2170 (Приора) бортовой компьютер вмонтирован в панель приборов, в рестайлинговой вынесен дисплеем справа от приборки. Он может показаться лишним устройством, которое подойдет только для самолета или гоночного автомобиля, но на деле оказывается очень полезным – особенно тогда, когда нужно проанализировать появившиеся признаки неисправности одного из агрегатов автомобиля.

Штатный бортовой компьютер на Приору 1 и 2 может быть базовым, он даёт водителю основную информацию о пробеге автомобиля, температуре и другие показатели. Версия «Люкс» дает больше функциональных возможностей – даже меняет внешний вид дисплея приборной панели — это на Приора 2. Но все равно комп на машину можно поставить самостоятельно, причем не только штатный, но и аналоговый.
