Ремонт мус-а приоры своими руками

Схема подключения жгута ЭСУД ВАЗ 2170

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ. Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

• 1 – питание ЭБУ;
• 2 – основная колодка электронной системы к приборной доске;
• 3 – распределительный щиток;
• 4 – спидометр;
• 5 – сенсор неровностей дорожного покрытия;
• 6 – индикация давления в картере двигателя;
• 7 – ДПДЗ;
• 8 – ДТОЖ;
• 9 – индикация датчика температуры антифриза;
• 10 – ДМРВ;
• 11 – контроль ХХ;
• 12 – основное реле топливного насоса;
• 13 – предохранитель цепи ТН;
• 14 – реле БЗ;
• 15 – предохранитель вышеуказанной цепи;
• 16 – плавкая вставка ЭБУ;
• 17 – ДПКВ;
• 18 – питание ДМРВ;
• 19 – фазораспределение;
• 20 – сенсор детонации смеси;
• 21 – ЭМК продувки адсорбера;
• 22 – диагностика ДМРВ;
• 23 – питание катушки зажигания;
• 24 – подача напряжения на свечи;
• 25 – питание топливных форсунок;
• 26 – клемма от катушек зажигания к ЭСУД;
• 27 – обратная связь с 26;
• 28 – разъем ЭСУД к системе впрыска;
• 29 – ответка на предыдущий выход;
• А – фаза на АКБ;
• В1/2 – масса зажигания;
• С1 – масса от КЗ.

Как работает схема фар Приоры.

Давайте рассмотрим, как работает управление фарами Priora в ручном режиме. Когда вы поворачиваете ручку управления освещением на блоке управления освещением в положение «фары включены», ток проходит от клеммы XZ к клемме 56. В то же время ток подается на предохранители F6 и F7, который через разъемы направляется к лампам фар Priora. Кроме того, электрический регулятор яркости фар получает питание и функционирует при включении регулятора яркости в блоке управления освещением. Переключатель на ножке фары для черного света и ближнего света также приводится в действие. Когда переключатель переводится в положение большого провода, реле большого провода K7 в блоке предохранителей и реле подается напряжение. Предохранители F3 и F4 активируются, и через них включаются фары дальнего света. Аналогичным образом одновременно включаются фары ближнего и дальнего света фар Priora.

Включение фар Priora в автоматическом режиме отличается только подачей напряжения на предохранители кроссоверного переключателя и лепесткового переключателя. Давайте рассмотрим подробнее. При включении зажигания и нажатии кнопки автоматического управления светом активируется автоматическое управление светом. При недостаточном освещении дороги он получает сигнал от датчика освещенности ветрового стекла и датчика дождя. Как только блок управления получает этот сигнал, он должен переключить катушку электромагнитного реле K1, которое питается от замка зажигания, в отрицательное положение. На катушку подается напряжение, якорь соленоида притягивается и замыкает контакты. Это активирует тот же провод, который активируется при включении фар в ручном режиме. Остальная часть протекания тока в цепи фары Priora такая же, как описано ранее.

Предназначение выключателя света заднего хода на автомобиле

Многие знают, что когда автомобиль включает заднюю передачу, включаются белые огни в задних фонарях. Но мало кто знает, почему

Для понимания ответственности, связанной с эксплуатацией автомобиля с неисправным датчиком, важно понимать назначение датчика

Его основное назначение — включение задних фонарей. Такая необходимость возникает по ряду причин:

1. Предупреждение водителей ТС, которые движутся сзади, или пешеходов, о совершении соответствующего маневра. В таком случае водитель (позади движущегося автомобиля) может своевременно среагировать, снизив скорость или объехав препятствие.
2. Датчик ЗХ на автомобиле нужен также для того, чтобы во время движения задним ходом, водитель видел препятствия на пути, и своевременно успел среагировать.

Неисправность TPS в автомобиле обычно обнаруживается, когда водитель ставит автомобиль на заднюю передачу в темное время суток и замечает отсутствие света. В этом случае необходимо определить причину неисправности и устранить ее как можно быстрее.

Сообщений 7

1 Тема от Admin 2013-07-05 13:09:37

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Тема: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

в идеале хотелось бы получить работающую схему подключения этого модуля вместо штатных «десяточных», которые на маске приборов.

2 Ответ от Serg 2013-11-02 14:17:26

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

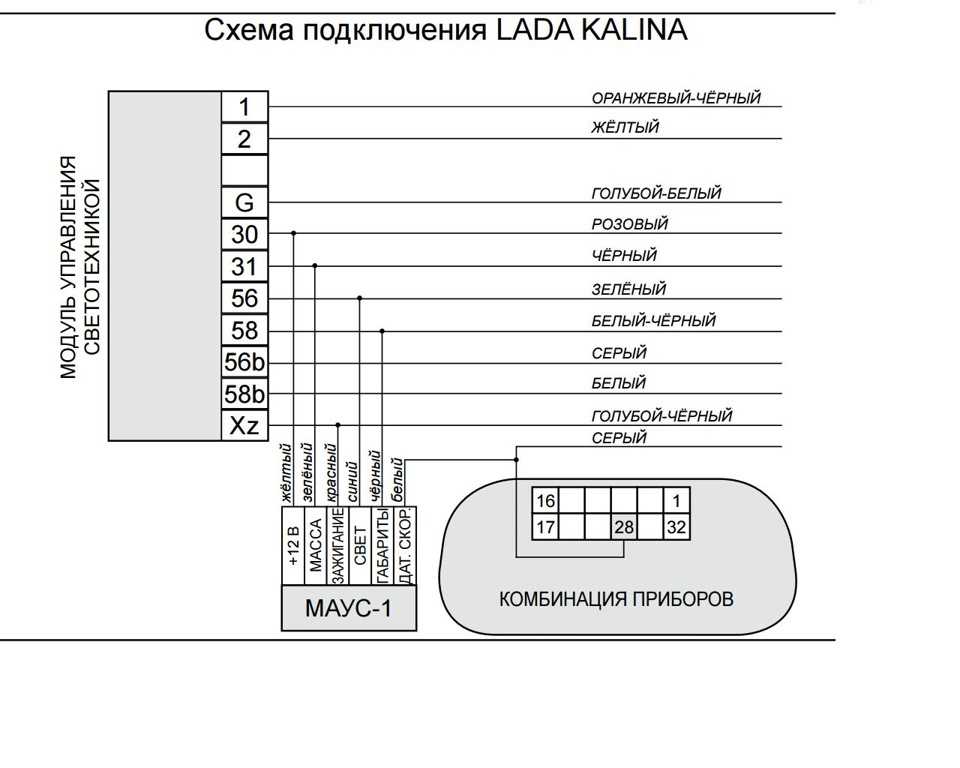

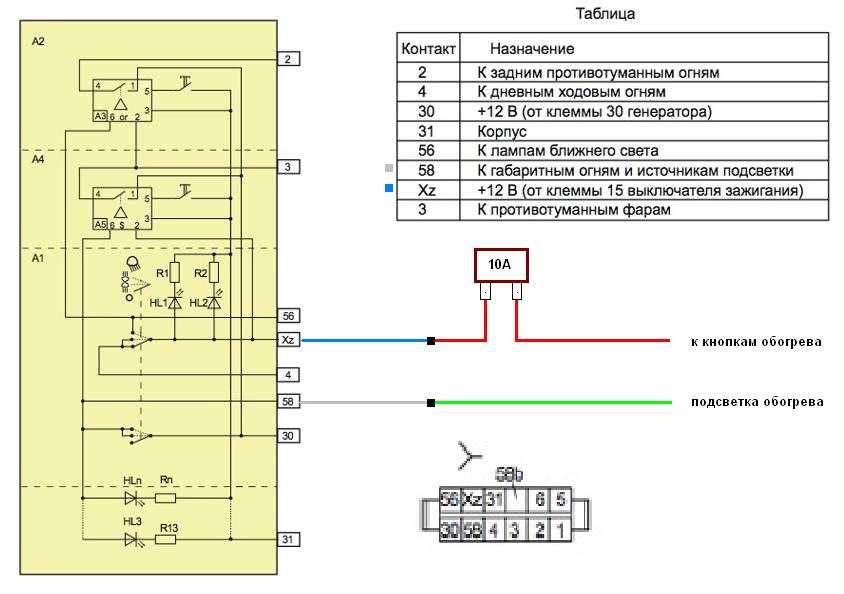

Подключение модуля управления светом от Приоры

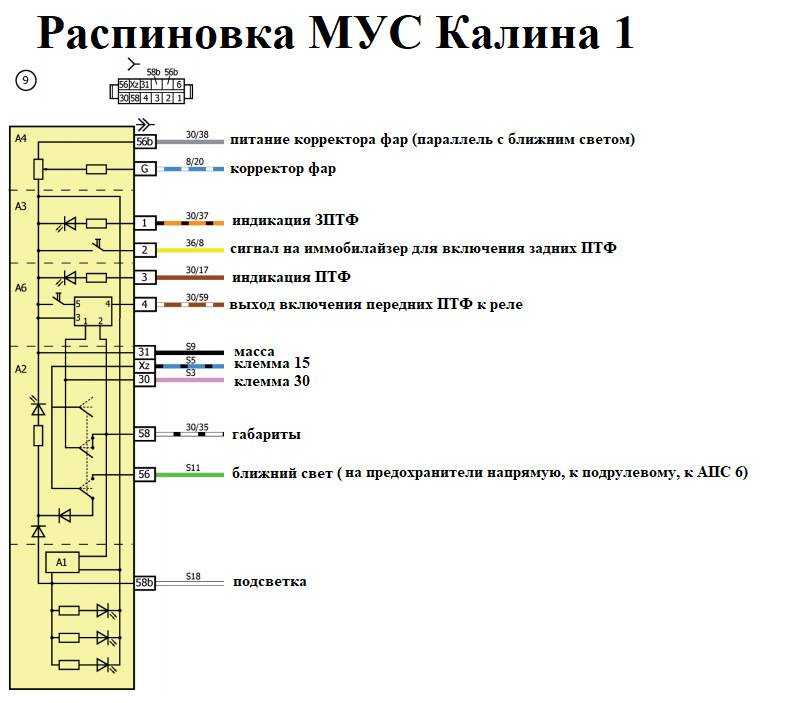

Имеем модуль с одним разъемом на 12 пинов (№,цвет в приоре) назачение провода (функция) 1 оранжчерный вход индикация о включении задних проттуманок 2 оранжбелый выход управление включением задних+передних проттуманок 3 желтый вход индикация о включении передних проттуманок 4 коричневый выход управление яркостью подсветки приборов кнопок 31 черный масса (она и в африке масса) 30 розовый вход +12вольт от аккомы 56 зеленый выход +12вольт включение головного света 58 белчерн выход +12вольт включение габаритов 56в-серкрас вход +12вольт после включ головного света для управления проттуман 58в белый вход на подсветку блока Хz синчерн +12вольт после замка зажигания G синий на управление корректором фар

56 Xz 31 58b 56b G 30 58 4 3 2 1

После сравнения со схемой 2110-2112 вышло следуюшее

1) возможно подключение этого блока без блока управления электропакетом Приоры без управление противотуманок (в дальнейшем доработаю) все остальные провода как то совпадают по цветам (. )подключатся надо на разьеме (штатном 2110) управление светом кроме следующих проводов: 1 оранжчерн, 2 оранжбел, 3 желт, 4 корич (использовать штатный регулятор 2110), G синий (у кого есть желание подключить корректор фар приоры стучите)

2) возможно установить блок управления электропакетом Приоры (но позже )

3 Ответ от Admin 2013-11-13 13:45:45

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

То есть вот контакты МУС Приоры, которые следует задействовать? 31- черный масса (она и в африке масса) 30- розовый вход +12вольт от аккомы 56- зеленый выход +12вольт включение головного света 58- белчерн выход +12вольт включение габаритов 56в-серкрас вход +12вольт после включ головного света для управления проттуман 58в- белый вход на подсветку блока Хz- синчерн +12вольт после замка зажигания

Вот штатный включатель ближнего света и габаритов панели приборов старого образца (на схеме №36)

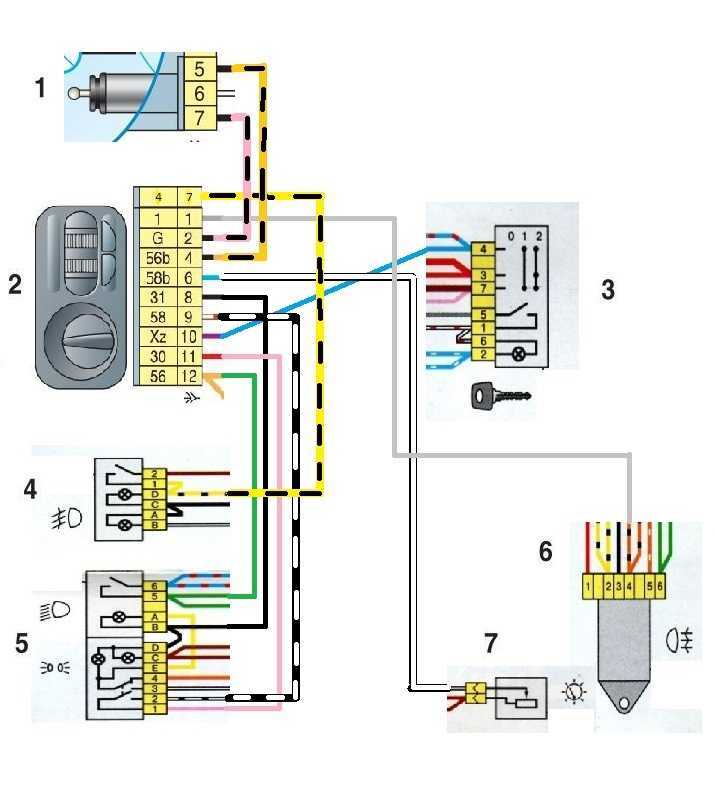

30 (розовый) подключаем к 56 (зеленый) 58 (белочерный) подключаем к 31(черный) 56 (зеленый) подключаем к 58 (белчерн) X (сине-красный) это тоже масса.

Остальные контакты нашел в монтажном блоке ВАЗ 2110: Ш3-4 (+12В) подключаем к 30 (розовый) Ш3-1 или Ш3-3 подключаем к 56в (серкрас) Ш2-8 подключаем к 58в (белый) Ш1-4 и Ш4-17 подключаем к Хz (синчерн) Все верно?

Контакты с монтажного блока смотрел тут

4 Ответ от Serg 2013-11-13 16:20:04 (2013-11-13 16:50:09 отредактировано Serg)

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

Нет не верно на штатном преключателе света 2110 все провода соединять по одинаковым цветам с МУС Приоры вот както так

приора 2110-212 30 (розовый) подключаем к 30 (розовый) 58 (белочерный) подключаем к 58 (белчер) 56 (зеленый) подключаем к 56(зеленый) X (сине-красный) Х (синечерн) +12вольт после замка зажигания

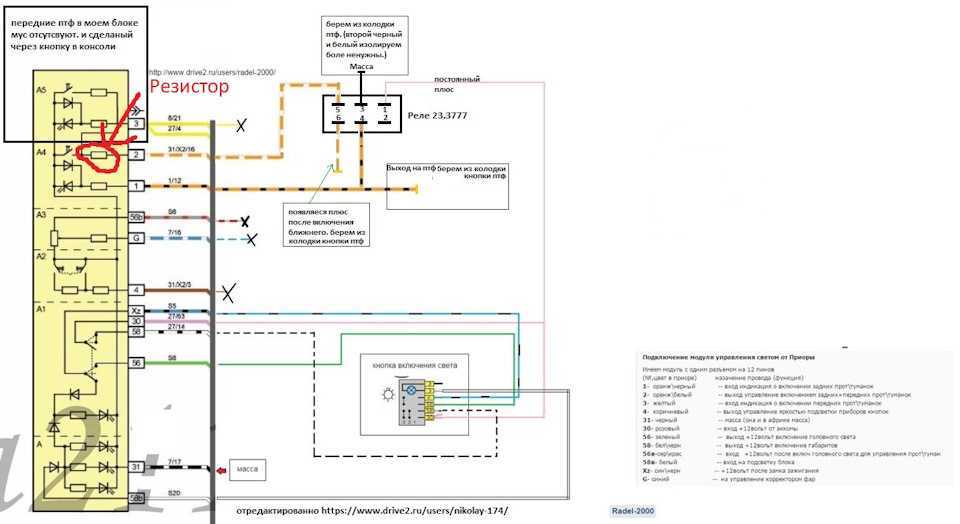

Провода МУС Приоры 1 оранжчерн, 2 оранжбел, 3 желт, имеют тригерное включение (т.е.раз нажал-вклю второй раз-выкл) тригера находятся в .блоке электропакета приоры поэтому просто подключить их в 2110 не получится надо додумывать схему

Принцип действия блока комфорта Лады Приора

Обслуживание

Блок управления электропакетом, или так называемый блок комфорта приора это сложное электротехническое устройство. Его основа — печатная плата с припаянными к ней многочисленными микросхемами, реле, драйверами управления и другими элементами.

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур. В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле.

Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Где находится блок комфорта

Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка.

Распиновка

Основными, важными элементами устройства являются:

1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
2. Приемник транспондера.
3. Управление реле.
4. Трансивер. Осуществляет связь с модулем, установленным в двери.
5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Самостоятельный ремонт

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто.

Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:

• обрывом линии связи W-Line;
• перегоранием драйверов управления;
• выгоранием контроллеров отвечающих за корректную работу;
• выходом их строя транспондера;
• значительным окислением контактов.

Схема ВАЗ-2170 – ВАЗ-21728 Лада Приора

Приводится полная информация про электрооборудование, проводку, реле и предохранители автомобилей ВАЗ-2170 – ВАЗ-21728. Сборник предназначен для автоэлектриков и тех, кто имея некоторые познания в схемотехнике может провести небольшой ремонт авто своими руками. Седан «Лада Приора» (ВАЗ-2170) выпускается с 2007 года, хэтчбек ВАЗ-2172 с 2008-го, универсал ВАЗ-2171 производится с 2009 года. В 2013 году автомобиль был модернизирован и на него начали ставить роботизированную коробку передач АМТ (21723, 21728).

В электросхеме Приоры есть 4 основных жгута:

• от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных есть и второстепенные:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку номера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.Не работают стеклоподъемники. Перед тем, как лезть в схему, нужно удостовериться в том, что проблема кроется не в других элементах. Как и в предыдущем случае, сначала проверьте предохранитель, после чего произведите диагностику блока управления стеклоподъемниками, он встроен в обшивку водительской двери. Если не работает только один стеклоподъемник, то вероятнее всего, на блоке просто отошел контакт и его нужно заново подсоединить. Иногда проблема кроется в обрыве или переломе проводов, в этом случае цепь нужно восстановить. Если это не помогло, то производится перепайка контроллера DA7VN5016A или DA6VN5016A. Первый отвечает за работу стеклоподъемников и центрального замка на правых дверях, а второй — за те же элементы, только на левой двери. Оба элемента для наглядности отмечены на схеме. Аналогичным образом решается проблема и с центральным замком, если он не работает

Также обратите внимание на контроллер DA11L9848 — он отвечает за работоспособность реле управления подъемниками. Так что если не работает реле, а контакты его посадочного места целые, то возможно, проблема заключается в этом контроллере.
Одновременно перестали работать габаритные огни, передние и задние противотуманки, свет в салоне авто, освещение заднего хода, а также система обогрева заднего стекла. Если эти компоненты перестали работать одновременно, то сомнений нет, проблема кроется в блоке управления электропакетом

В данном случае производится перепайка контроллера DA1 MC33972EW, поскольку именно он отвечает за работу этих составляющих. Если перепайка не помогла, то меняется вся схема.
В том случае, если не работают задние противотуманные фонари, а также подсветка приборной панели, то вероятнее всего, виновником является контроллер DA9 VND5025AK. Этот компонент также можно попробовать перепаять, но если перепайка не дала результатов, то его нужно будет полностью менять.

Если эти компоненты перестали работать одновременно, то сомнений нет, проблема кроется в блоке управления электропакетом. В данном случае производится перепайка контроллера DA1 MC33972EW, поскольку именно он отвечает за работу этих составляющих. Если перепайка не помогла, то меняется вся схема.
В том случае, если не работают задние противотуманные фонари, а также подсветка приборной панели, то вероятнее всего, виновником является контроллер DA9 VND5025AK. Этот компонент также можно попробовать перепаять, но если перепайка не дала результатов, то его нужно будет полностью менять.

Предохранители

Блок предохранителей Лада Приора под капотом

F1 (зеленый) 30 Электронная система управления двигателем F2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания F3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель F4 (синий) 60 Генератор Приоры F5 (красный) 50 Усилитель электромеханический рулевого управления F6 (синий) 60 Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой) 15 Цепь главного реле и блокировки стартера F2 (коричневый) 7,5 Цепь питания контроллера F3 (голубой) 15 Предохранитель электробензонасоса К1 Реле зажигания К2 Реле электробензонасоса

Блок предохранителей Лада Приора под панелью приборов

F1 25 Электровентилятор радиатора системы охлаждения F2 25 Обогрев заднего стекла Приоры F3 10 Дальний свет правый F4 10 Дальний свет левый F5 10 Звуковой сигнал F6 7.5 Ближний свет (левый) F7 7.5 Ближний свет (правый) F8 10 Тревожный сигнал F9 25 Отопитель Приоры F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал F11 20 Стеклоочиститель F12 10 Клемма 15 приборов F13 15 Прикуриватель F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника F15 5 Габаритный огонь правый F16 10 Клемма 15 АБС F17 10 Противотуманная фара (ПТФ) левая F18 10 Противотуманная фара (ПТФ) правая F19 15 Обогрев сидений F31 или F27 30 Блок управления электропакетом

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

• 1 – питание ЭБУ;
• 2 – основная колодка электронной системы к приборной доске;
• 3 – распределительный щиток;
• 4 – спидометр;
• 5 – сенсор неровностей дорожного покрытия;
• 6 – индикация давления в картере двигателя;
• 7 – ДПДЗ;
• 8 – ДТОЖ;
• 9 – индикация датчика температуры антифриза;
• 10 – ДМРВ;
• 11 – контроль ХХ;
• 12 – основное реле топливного насоса;
• 13 – предохранитель цепи ТН;
• 14 – реле БЗ;
• 15 – предохранитель вышеуказанной цепи;
• 16 – плавкая вставка ЭБУ;
• 17 – ДПКВ;
• 18 – питание ДМРВ;
• 19 – фазораспределение;
• 20 – сенсор детонации смеси;
• 21 – ЭМК продувки адсорбера;
• 22 – диагностика ДМРВ;
• 23 – питание катушки зажигания;
• 24 – подача напряжения на свечи;
• 25 – питание топливных форсунок;
• 26 – клемма от катушек зажигания к ЭСУД;
• 27 – обратная связь с 26;
• 28 – разъем ЭСУД к системе впрыска;
• 29 – ответка на предыдущий выход;
• А – фаза на АКБ;
• В1/2 – масса зажигания;
• С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Читать далее: Подключение магнитолы Пионер по цветам проводов схема и видео инструкция

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Что же такое ЦБКЭ и основное предназначение устройства

Главная цель внедрения ЦБКЭ в автомобили семейства «ВАЗ» заключается в повышении функционала электрооборудования. Блок состоит из электронной платы, на которой расположены полупроводниковые элементы (драйверы, конденсаторы, резисторы, реле) собранные по определенной схеме. Ниже представлено фото ЦБКЭ Приора 2 в разобранном виде.

Ниже описаны функции, которые выполняет блок кузовной электроники на автомобилях марки Приора рестайлинговых версий. Их полезно узнать, если возникают неполадки в работе тех или иных электроприборов.

Функционал ЦБКЭ Приора2

Казалось бы, такое полезное устройство должно действительно повысить удобство, и самое главное, безопасность эксплуатации автомобиля. Однако это не относится к автомобилям семейства ВАЗ, где после внедрения таких блоков, начали появляться разные поломки. И справиться с ними порой без опытного электрика и даже электронщика практически нереально. Однако самое страшное при использовании таких блоков управления то, что автомобили могли и могут загораться без каких-либо причин. Хотя причина уже известна, и она заключается в том, что при большом токе, который проходит через блок, начинает плавиться пластик, и горят провода, что приводит к возгораниям и далеко не самым приятным последствиям. Если стало интересно, тогда ниже представлены разновидности блоков кузовной электроники, которые устанавливались на автомобили Приора2.

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией. Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться.

Проводка

В первую очередь, когда перестал работать ближний свет, проверяют надежность соединения во всех колодках, задействованных в электрической схеме ближнего света. Их контакты нередко просто окислятся и после очистки проблема устраняется. Иногда также из-за вибрации разъемы отходят, и так разрывается цепь.

Группы контактов нужно почистить от окислов – для этого подойдет надфиль или школьная резинка. Сгодится также пилка для ногтей (уж этот инструмент наверняка найдется в сумочке любой автоледи).

Иногда свет не горит потому, что выходит из строя кнопка его включающая. Внутри нее имеются контакты, которые, в свою очередь, также может повредить коррозия. Убедиться в отказе пускающего устройства нетрудно – достаточно отсоединить от него провода и закоротить их. Если причина в ней, то свет зажжется. Чинить пришедшую в негодность кнопку не имеет смысла – проще заменить на новую.
