Замена предохранителя прикуривателя на лада калина

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Модификации

Блок 11193 сам является модификацией модели 2112. На корпус его нанесена надпись 11193. Окрашивается в серый цвет.

АвтоВАЗ вместе с Federal Mogul разрабатывают различные модели силовых установок для своей продукции. На основе конструкции 11193 создана модель ВАЗ 21126. В ее основе лежит блок цилиндров от предшественника — 11193. Он имеет высокое качество обработки. Цилиндры проходят процесс хонингования (так называется нанесение на поверхность микроканавок, имеющих особый профиль). Они хорошо удерживают смазочные материалы и снижают трение деталей.

Хонингование происходит с использованием оборудования высокой точности Federal Mogul. В блок цилиндров вставлены поршни, кольца, пальцы и шатуны, разработанные для этой модели моторов. Основные задачи разработки — уменьшение токсичности газов на выхлопе и увеличение ресурса мотора. Готовые блоки 21126 окрашиваются в синий цвет.

Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а также увеличение ресурса двигателя.

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать самодельные предохранители или с увеличенным номиналом.

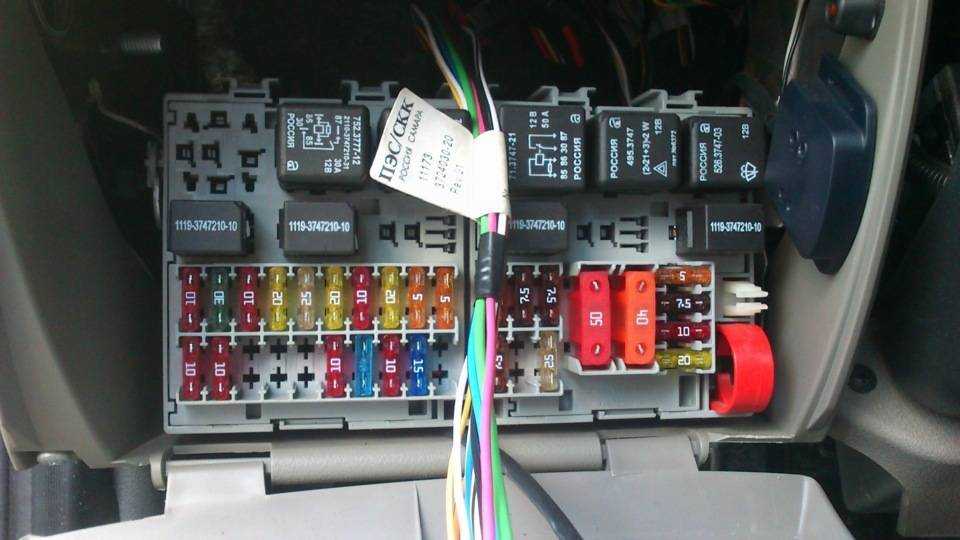

Монтажный блок реле и предохранителей Калины.

Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем

2. Монтажный блок Лада Калина.

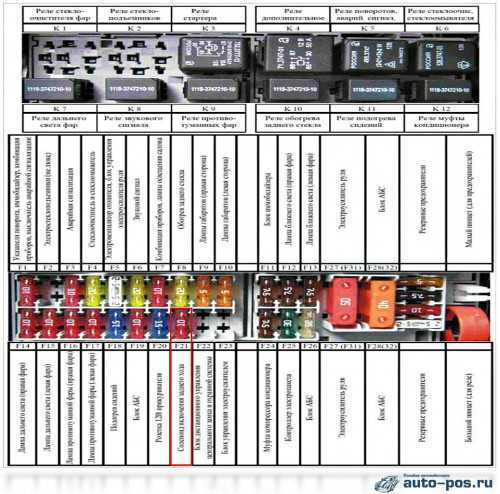

Расшифровка реле и предохранителей в основном блоке Лады Калины.

К1 – реле омывателя фар; К2 – реле включения цепи стеклоподъемников; КЗ – реле включения стартера; К4 – дополнительное реле (реле зажигания); К5 – реле включения указателей поворота и аварийной сигнализации; Кб – реле включения омывателя и очистителя ветрового стекла; К7 – реле включения дальнего света фар; К8 – реле включения звукового сигнала; К9 – реле включения передних противотуманных фар; К10 – реле включения обогрева заднего стекла; К11 – реле включения цепи обогрева передних сидений; К12 – резервное реле.

Где располагаются компоненты и как их заменить?

Блок предохранителей Калина находится под втулкой включения габаритов. Подробная схема с их расположением обозначена на внутренней части крышки. Сам монтажный блок находится в салоне, его можно найти с левой стороны от водителя. Для попадания внутрь достаточно убрать крышку. Под ней находятся все переключатели, отвечающие за управление световыми приборами.

Любые неполадки, связанные с электрооборудованием, необходимо искать в предохранителях. Во многих случаях проблема связана с перегоранием одного компонента.

Открыв крышку монтажного блока, можно увидеть схему и сами предохранители. Здесь есть как рабочие, так и резервные детали. Приборы последнего типа располагаются по правую сторону, их количество не превышает 4 штук. Рядом с ними находятся специальные пинцеты, с помощью которых компоненты легко извлекаются.

Схема расположения и принцип работы каждого предохранителя указаны на крышке. Разобраться с этим вопросом несложно. Согласно схеме, буквами К обозначены все реле, а F- предохранители

Необходимо обратить внимание на то, что первыми идут детали F, а затем — К

Предохранители и реле расположены в определенном порядке, что упрощает работу с ними. Для понимания сути вопроса необходимо привести обобщенные обозначения. Так:

• F1 — F31 отвечают за предохранители;
• К1 — К6 — крупные реле;
• К7 — К12 — детали меньшего размера.

Под номером 1 находится маленький пинцет, под 2 — большой.

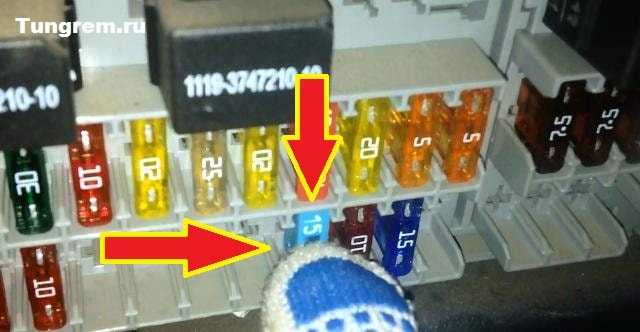

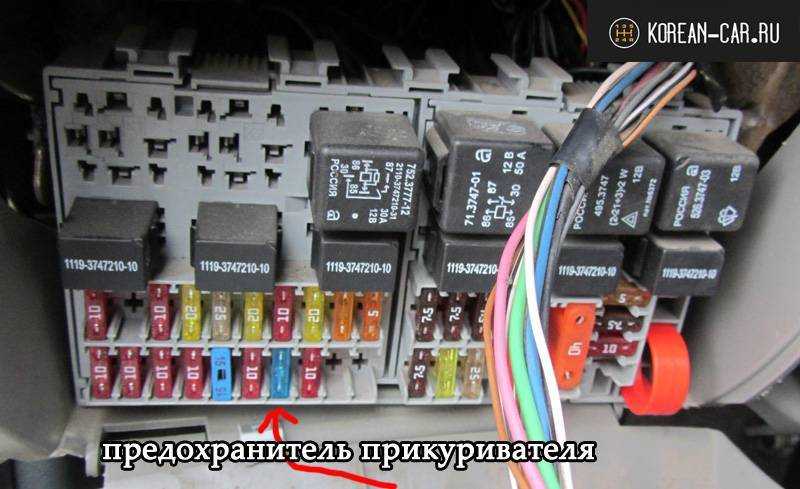

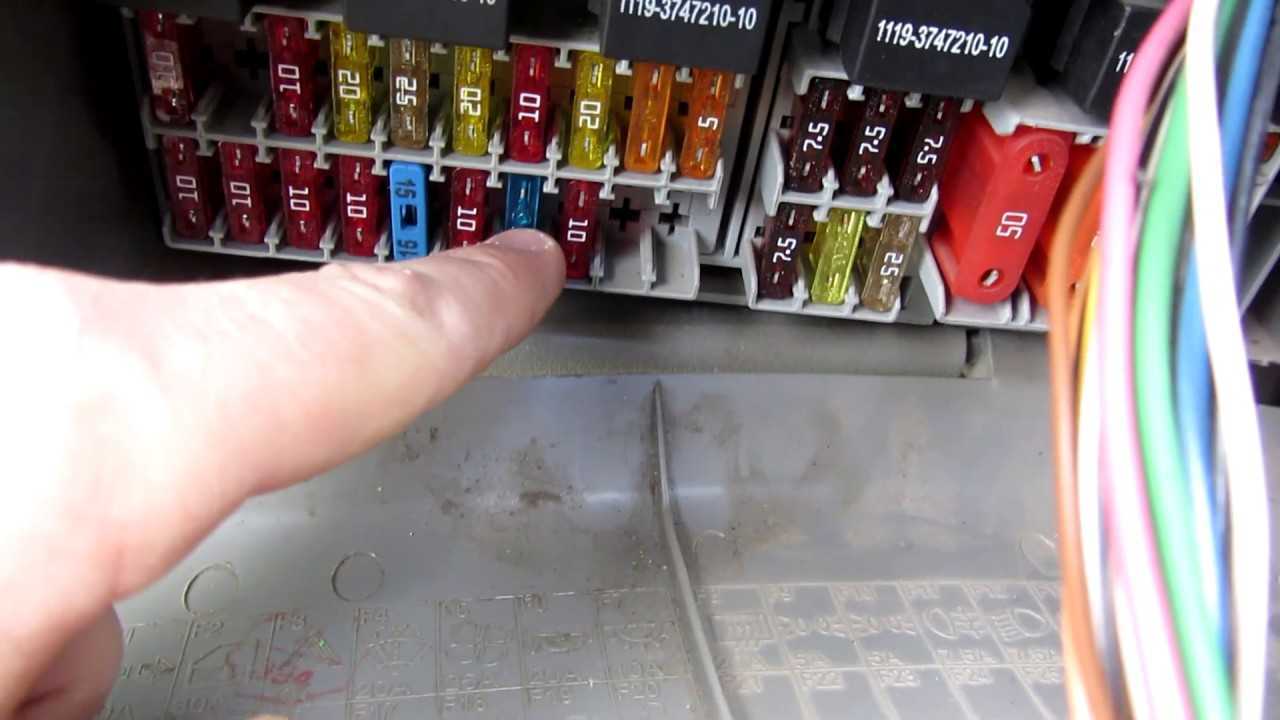

Предохранители прикуривателя Калина расположены в том же блоке, который находится в салоне автомобиля.

Для замены компонентов необходимо провести подготовительные мероприятия. Первым делом отсоединяются все клеммы, это позволит обезопасить ход дальнейших действий. Затем начинается процесс замены. Необходимо открыть крышку монтажного блока и найти неисправные детали. Делать это нужно согласно представленной схеме. С помощью пинцета необходимо извлечь неисправный элемент. Выявить неисправный компонент можно по нити.

В некоторых случаях она визуально целая, но при этом соединение нарушено. Оценить состояние детали можно исключительно омметром. Снятие детали легкое, после ее удаления устанавливается новый прибор, и крышка блока закрывается.

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

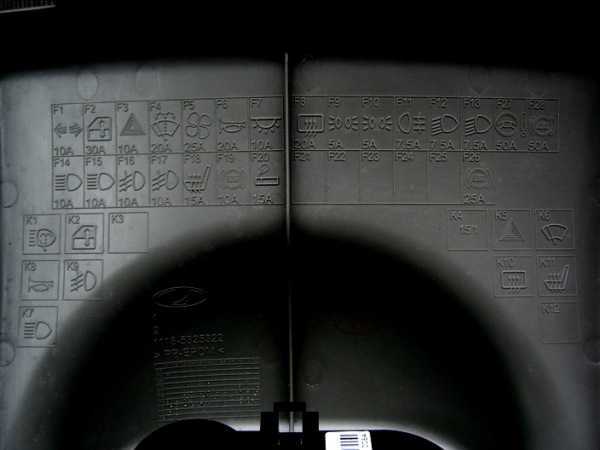

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.

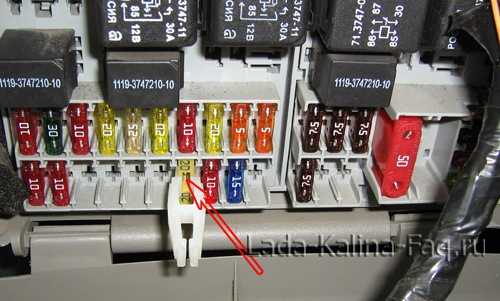

4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

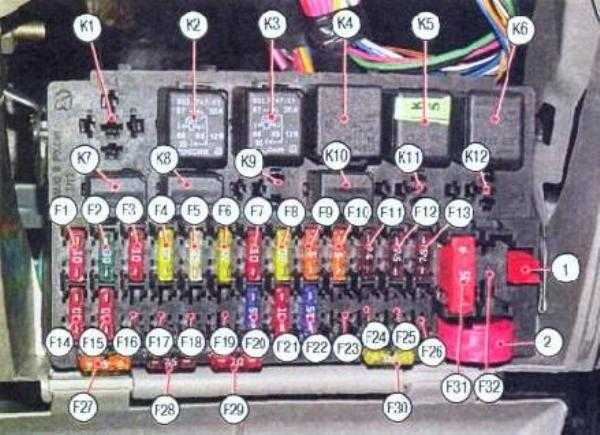

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

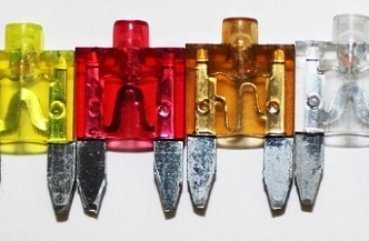

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

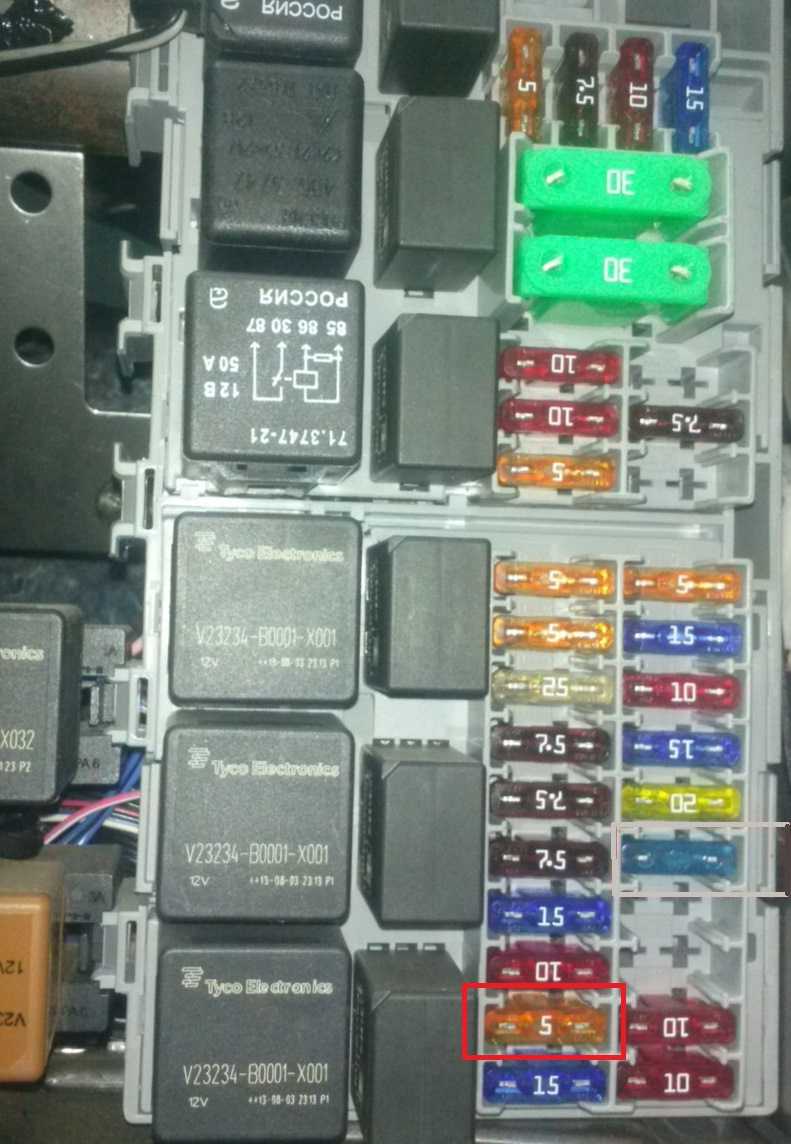

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

Шаги

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Видео «Последствия применения некачественных электропредохранителей»

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Схема предохранителей на Лада Калина 1 и 2 поколения

Инженеры АвтоВАЗ разместили монтажный блок в левой части автомобиля, возле переключателя режимов света, за декоративной панелью. Чтобы добраться до блока предохранителей Калина, следует отщелкнуть пластиковые фиксаторы, удерживающие крышку статичной. За ней находится управляющий блок с защитными предохранителями и реле.

Схема первого поколения Лада Калина выглядит следующим образом:

Номер, F	Показатель силы тока, ампер	Назначение
1	10	Сигналы указателей поворота, приборка, иммобилайзер
2	30	Передние стеклоподъемники дверей (привод электромотора)
3	10	Аварийка
4	20	Дворники ветрового стекла, омыватель, обогрев
5	25	Привод печки
6	20	Гудок
7	10	Лампа освещения внутреннего пространства
8	20	Элемент обогрева заднего стекла
9	5	Лампа освещения перчаточного отделения, правый габарит
10	5	Левый габарит, лампа подсветки номерного знака
11	7,5	Задние противотуманки
12	7,5	Ближний свет правой оптики, корректор фар
13	7,5	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	15	Подогрев кресел
19	10	Блок АБС
20	15	Прикуриватель
21	10	Ограничитель на рычаге КПП
22	15	Защитная сигнализация
23, 24, 25		Резерв
26	25	АБС
27	50	Электроусилитель рулевого колеса
28	50	АБС

Для следующей генерации авто электрическую цепь поменяли. Поэтому устройство блока на Лада Калина 2 другое:

Номер, F	Показатель силы тока, ампер	Назначение
1	15	Катушки зажигания, вентилятор радиатора, блок мозгов
2	25	Электрическое оборудование (складывание зеркал, стеклоподъемники)
3	15	Автомат
4	15	Датчик аирбегов
5	7,5	Приборка, электроусилитель рулевого колеса, стеклоочистители лобовухи, подогрев ветрового и заднего стекол
6	7,5	Лампа включенной задней передачи
7	7,5	Датчик расхода воздуха, клапан абсорбера
8	25	Элемент обогрева заднего и боковых зеркал
9	5	Лампа габаритов правой фары
10	5	Левый габарит, лампа подсветки номерного знака
11	5	Задние противотуманки
12	10	Ближний свет правой оптики, корректор фар
13	10	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	20	Прикуриватель, подогрев кресел
19	7,5	Блок АБС
20	15	Звуковой сигнал
21	10	Топливный насос
22	15	Дворники, омыватель стекол
23	5	Диагностическое гнездо
24	7,5	Блок климата или кондиционер
25	7,5	Сигналы торможения
26	25	АБС
27, 28, 29, 30		Запас
31	30	Мотор дворников
32	30	Печка

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто

Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Правильный подбор изамена предохранителей на Калине

Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.

Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает

Очень важно на место нужного предохранителя установить такой же и не ошибиться

Подробнее
alfabank.ru

Перейти на сайт

К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.

Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.

Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:

Цвет	Наглядно	Ток срабатывания
Коричнево-желтый		5А
Коричневый		7,5А
Красный		10А
Голубой		15А
Желтый		20А
Белый		25А
Зеленый		30А
Оранжевый		40А
Красный		50А
Голубой		60А

В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.

Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.

Где стоит предохранитель на бензонасос на калине

Где находится предохранитель бензонасоса на нива шевроле: где же он стоит?

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.
