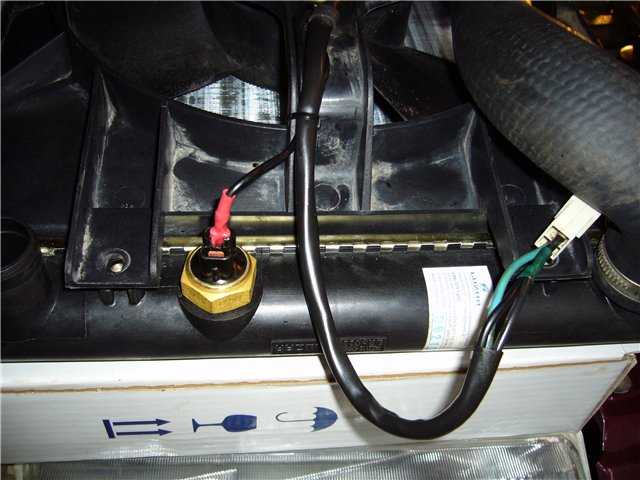

Расположение датчика включения вентилятора
На ВАЗ-2110 такого датчика включения нет. ЭБУ управляет вентилятором. Получает данные от датчика температуры. Клапан 8 имеет два датчика температуры. Один идет к приборной панели, другой к компьютеру.
- Датчик ЭБУ вкручен в термостат.

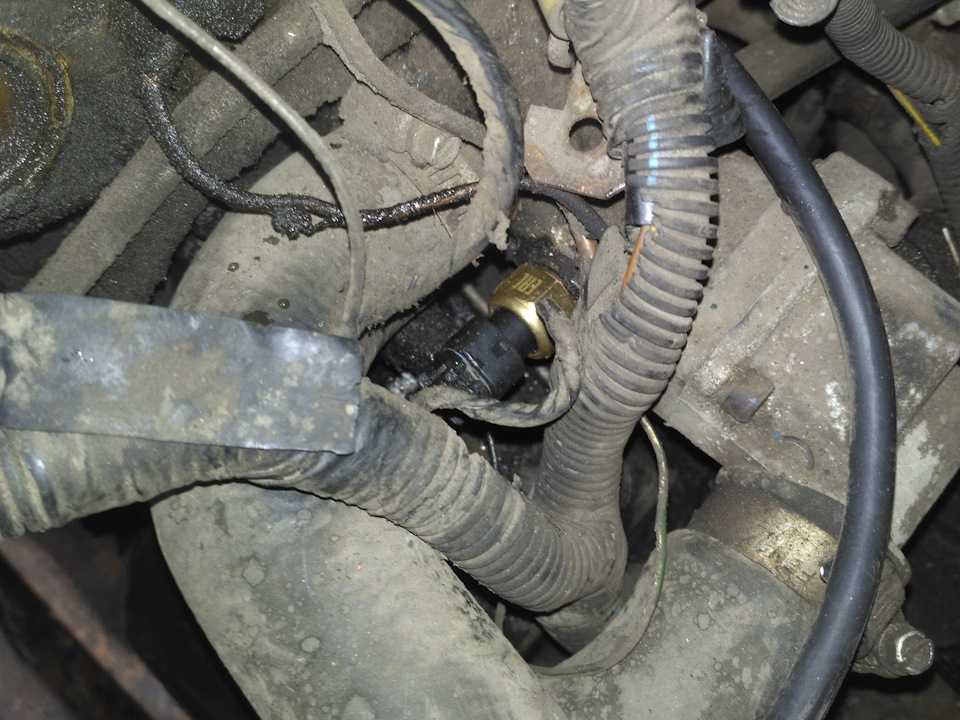

- Датчик приборной панели установлен в блоке цилиндров под верхней трубой.
Оба датчика расположены примерно в одном месте.
Датчик на ЭБУ замкнут. Палец указывает на чип. Если убрать эту фишку, то вентилятор должен включаться с усилием!
Датчик на ЭБУ (тот, что включает вентилятор).
НЕ СМЕШИВАТЬ. Это индикатор на приборной панели.
Может действительно температура в рабочем диапазоне и не работает датчик идущий на приборку. Или сама приборная панель.
Провода включения вентилятора и фишка
Поскольку к вентилятору течет большой ток, часто возникает ситуация плавления губки. Чип ставится на вентилятор; При работе вентилятора всасывается много грязи и влаги. В результате контакт ухудшается, стружка нагревается и плавится. Не исключено, что проблема кроется в этом месте.
Принцип работы и требования к срабатыванию
Итак, основным элементом ДВВ является контактная группа внутри узла. При достижении нужной температуры контакты датчика начинают расширяться и в определенный момент замыкаются. После этого сигнал идет на ЭБУ, который, в свою очередь, дает команду на вентилятор.
Какой же должна быть температура включения? Вы должны помнить, что ДВВ выпускаются с различными температурными пределами.
Чаще всего включение происходит при достижении 92 градусов Цельсия, а отключение – при 87. Продаются датчики и с другими температурными номиналами, но для ВАЗ-2110 больше всего подходит вариант 92/87 – вот ему и отдавайте предпочтение.
Датчик массового расхода воздуха (ДМРВ) модели 21083-1130010-20 ВАЗ 2110 или 2111 или 2112
В структуре управления мотором применяется датчик массового расхода воздуха термоанемометрического типа.
Импульс ДМРВ представляет собой напругу постоянного тока, значение которого зависит от объема и направления перемещения воздуха, прошедшего сквозь датчик. При прямом течении воздуха напряжение выходящего импульса датчика меняется в пределе 1…5 В. При обратном прохождении воздуха сила выходящего импульса датчика меняется в пределе 0…1 В. Диагностическое устройство определяет данные датчика как расход воздуха в килограммах в час.
ДМРВ предназначен для определения количества атмосферного воздуха, поступающего в цилиндры двигателя через воздушный фильтр.
Обозначение датчика массового расхода воздуха ВАЗ-2110, ВАЗ-2111, ВАЗ-2112
По классификации завода производителя — 21083-1130010-20.
Технические характеристики ДМРВ модели 21083-1130010-20
- Размер определения массового расхода воздуха — от 8 до 550 кг/ч;
- Ошибка установления массового расхода нового датчика — +/- 2,5%;
- Количество выходящего импульса при определении диапазона расхода от 0 до 100% — от 0,05 до 5 В;
- Электропитание дмрв производится от бортовой сети авто с обычным напряжением — 12 В;
- Предел преобразования напряжения питания — от 7,5 до 16 В;
- Используемый ток (при напряжении подпитки от 7,5 до 16 В) — 0,5 А;
- Размер рабочих температур — от -45 град. до +120 град. С;
- Задел на отказ, не менее — 3000 ч;
- Масса (брутто): 0,337 кг;
- Габариты упаковки: 135x125x113 мм
ДМРВ типа 21083-1130010-20 применяется на двигателе 21114-20 и 21124-10 автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с взаимозаменяемыми контроллерами 21114-1411020-10/11/12
ДМРВ размещен между воздушным фильтром и шлангом впускной трубы
Датчик массового расхода воздуха (ДМРВ) на легковом автомобиле ВАЗ-2110-2111-2112 подключен прямо к контроллеру. Для этого у него имеется пятиконтактный разъем. Контакт «1» ДМРВ подсоединяется к разъему «40» ЭБУ. Это вход импульса встроенного датчика температуры воздуха (ДТВ). Клемма «2» датчика подключается к главному реле. Контакт «3» ДМРВ соединяется с клеммой «36» — масса контроллера. Электроклемма «4» датчика подключается напрямую к контакту «33» ЭБУ. От нее в датчик поступает электропитание. И контакт «5» ДМРВ подсоединяется к клемме «37». Сюда приходит сигнал от датчика массового расхода воздуха.
Вероятные основания неисправности
Неважно пускается движок;
Уменьшение мощности мотора;
Повышение расход топлива;
Увеличение концентрации СО в отработанных газах;
Р0102 — линия ДМРВ, низкий уровень импульса;
Р0103 — цепь датчика массового расхода воздуха, повышенный параметр сигнала;
Проверка реле включения топливного насоса
Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании. Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.
Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23. • Проверьте предохранитель N 23
• Проверьте предохранитель N 23.
• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.
• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.
• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.
• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).
• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.
• Если провод в порядке, замените топливный насос.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя ветрового окна |
| К4 | Реле контроля исправности ламп |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
Монтажный блок предохранителей 2114-3722010-60
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
| F1-F20 | Запасные предохранители |
Монтажный блок предохранителей 17.3722
| № реле/ предохранителя | Расшифровка |
| 1 (К6) | Реле включения очистителей фар |
| 2 (К1) | Реле времени омывателя заднего стекла |
| 3 (К2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 4 (К3) | Реле стеклоочистителя |
| 5 | Контактные перемычки на месте реле контроля исправности ламп |
| 6 (К10) | Реле включения обогрева заднего стекла |
| 7 | Запасной предохранитель |
| 8 (К5) | Реле включения дальнего света фар |
| 9 (К11) | Реле включения ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
| 12 (К8) | Реле включения звукового сигнала |
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| N предохранителя | Расшифровка |
| 1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A), F1 (10 A) | Очистители фар (в момент включения). |
Возможные неисправности вентилятора охлаждения
Водитель замечает, что температура на приборе достигла порогового значения. Шум вентилятора отсутствует. Следует срочно выбрать безопасное место, остановиться. Выключить зажигание. Работа двигателя при температуре выше пороговой 20 минут вызывает необратимые последствия.
Известны семь причин, по которым на ваз 2110 не включается вентилятор.
- Предохранительный клапан бачка залип, не герметичен.
- Нарушена целостность проводников, слабый контакт в точках подключения элементов схемы.
- Перегорела плавкая вставка на контрольной панели, отсутствует контакт в гнездах предохранителя.
- Неисправен температурный датчик.
- Повреждено реле включения вентиляторного электропривода.
- Перегорел вентиляторный электродвигатель.
- Сбоит контроллер.
Схема расположения предохранителей ВАЗ 2110, 2111, 2112

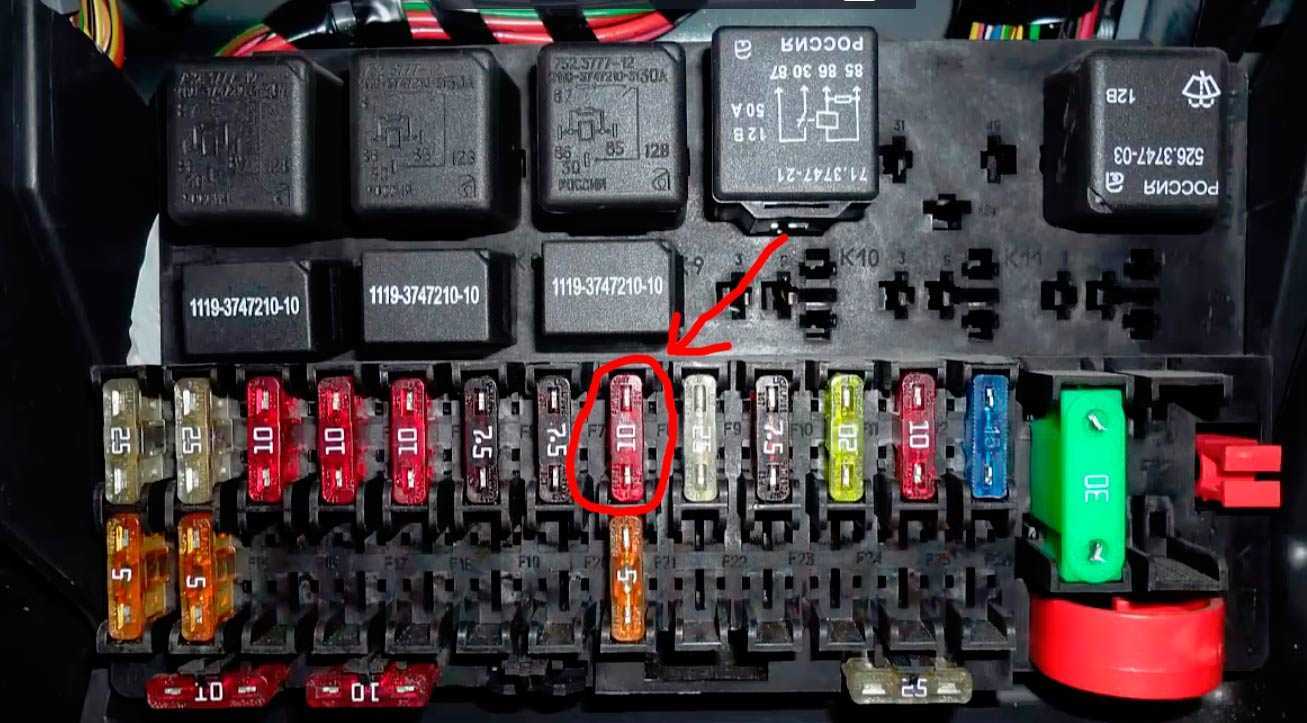

На фото изображены предохранители ВАЗ 2110, 2111, 2112
Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.
Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, №
Сила тока, Ампер
Значения
F1
5
Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2
7,5
Ближний свет левой фары
F3
10
Дальний свет левой фары
F4
10
Передняя правая противотуманная фара
F5
30
Электро стеклоподъемники в дверях
F6
15
Прикуриватель/лампа переносная
F7
20
Клаксон, вентилятор радиатора двигателя
F8
20
Обогрев заднего стекла
F9
20
Омыватель и стеклоочиститель(дворники) ветрового стекла
F10
20
Резервный
F11
5
Габаритный свет правого борта машины
F12
7,5
Ближний свет правой фары
F13
10
Дальний свет правой фары
F14
10
Передняя левая противотуманная фара
F15
20
Подогрев сидений
F16
10
Левые и правые поворотники, аварийный сигнал поворотников
F17
7,5
Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18
25
Подсветка бардачка, отопительных регулировок, прикуривателя
F19
10
Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20
7,5
Задние противотуманные фонари
Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.
Монтажный блок нового образцаВАЗ-2110, 2111, 2112.
Описание реле:
К1 – реле контроля исправности
ламп;
К2 – реле очистителя ветрового
стекла;
K3 – реле-прерыватель указателей
поворота и аварийной
сигнализации;
К4 – реле включения ближнего
света фар;
К5– реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях семейства
ВАЗ-2110 не устанавливается);
|
Номер предох- ранителя |
Сила тока, А |
Цепи, которые защищает предохранитель |
| F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний свет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа |
| F7 | 20 |
Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20 |
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20 |
Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампы габаритного света правого борта |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 |
Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 |
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 |
Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) |
| F18 | 25 |
Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель |
| F19 | 10 |
Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
Нумерация штекеров в соединительных колодках монтажного
блока и цвета присоединяемых к ним проводов
Монтажный блок старого образца ВАЗ-2110, 2111, 2112.
Расположение предохранителей и реле.
Описание реле:
Таблица цепей, защищенных плавкими предохранителями на ваз 2110
Такое расположение схоже с моделями — ВАЗ 21102, ВАЗ 21103 и ВАЗ 2112.
Основной блок
был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.
Другие два блока
— расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).
Рассмотрим каждый блок в отдельности и изучим его.
Что делать, когда вентилятор работает постоянно
Бывают ситуации, когда охлаждающий радиатор работает без перерывов, как на горячий, так и на холодный двигатель. Причины могут быть самые разные. Сейчас мы рассмотрим основные проблемы и способы их решения.
- Обрыв в датчике, отслеживающем показания температуры антифриза или его цепях. В таком случае загорается лампочка Check engine. Цепи и датчик проверяется омметром. Проблема решается путем замены элемента на новый.
- На размыкаются контакты реле включения вентилятора. Сначала компонент проверяется мультиметром и при необходимости заменяется новым.
- Неисправности в блоке ЭБУ. Проверьте этот узел на профильном сервисе. В случае определения неисправности меняется прошивка или блок полностью.
- В карбюраторных моделях ВАЗ не размыкаются контакты термовыключателя. Для проверки работоспособности отсоедините клеммы от выводов этого узла – и вентилятор остановится. В таком случае необходимо заменить неисправную деталь.
Если проведенные проверки так и не определили, почему вентилятор постоянно работает, тогда единственно возможным выходом из ситуации будет обращение в сервисный центр.
Полноценные станции техобслуживания, как правило, проводят полную компьютерную проверку системы охлаждения, которая способна выявить самые труднодоступные неисправности. Поломка может быть намного глобальнее, чем обычный выход из строя предохранителя.
Если обычные проверочные действия не дали никаких результатов, тогда не стоит бояться обратиться в сервис, и даже в тех случаях, когда вы считаете себя опытным мастером. Нередко современное оборудование и профессиональный подход существенно сокращают сроки поиска неисправностей. Тогда как обычные методы заняли бы недели на определение проблемы. Поэтому автосервисы обладают своими достоинствами.
Подводя итог, отметим, что в статье мы подробно рассказали вам о том, как определить неисправности в работе вентилятора охлаждения на ВАЗ-2110. Если все проведенные вами проверки не дали результатов, тогда обратитесь в сервис, где вам проведут комплексную диагностику всей системы и наиболее точно определят неисправности в системе охлаждения.
Как вам статья?
Мне нравитсяНе нравится
Замена вентилятора и радиатора охлаждения на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Вентилятор охлаждения двигателя играет очень большую роль, так как он охлаждает радиатор который в свою очередь гоняет по системе охлаждающую жидкость и всё это в совокупности является системой охлаждения, но вентилятор бывает выходит из строя, а радиатор бывает пробивает камушками в связи с чем из него начинает вытекать охлаждающая жидкость и он подлежит своей замене.
Рекомендуем: Замена фары lada priora (ваз приора)
Примечание! Для замены обоих этих агрегатов, нужно будет запастись: Гаечными ключами, а так же воротком с накидными головками, кроме этого пригодиться небольшая ёмкость (Широкая она должна быть) в которую вы будете сливать охлаждающую жидкости из радиатора системы охлаждения, и ещё понадобиться отвёртка!
Где находится радиатор и вентилятор охлаждения? Оба данных агрегата расположены в передней части автомобиля, так просто увидеть их у вас не получиться, потому что они большие и поэтому вы сможете увидеть только части их, вот к примеру чтобы увидеть вентилятор вам достаточно будет заглянуть под телевизор автомобиля (Телевизор это его передняя часть на которой находятся фары, бампер и другие детали, крылья уже не относятся к нему) и вы увидите вентилятор благодаря которому и охлаждается двигатель у автомобиля (Для наглядности вентилятор указан красной стрелкой, а так же корпус воздушного фильтра был уже снят так как он очень мешает обзору), а для того чтобы увидеть сам радиатор вы так же можете заглянуть под этот же самый телевизор или через решётку радиатора посмотреть (Сквозь неё и радиатор будет виден).
Когда нужно менять радиатор и вентилятор охлаждения? Радиатор как уже было сказано ранее нужно менять при появление на нём отверстия или отверстий, которые могут появиться из-за попадания в него камушка (Через решётку радиатора это происходит) или из-за сильного давления в системе охлаждения которое может появиться из-за неисправности клапана в крышке расширительного бачка или в крышке радиатора, при выходе из строя данных клапанов или только одного клапана давления в системе повышается, в связи с этим повышенное давление в расширительном бачке (Вышел из строя клапан крышки бачка) приведёте в конечном итоге к тому что бачок в прямом смысле этого слова взорвётся, что касается клапана сброса радиатора, он находиться всё на той же самой крышки (На крышке радиатора имеется ввиду) и при выходе из строя данного клапана давление в радиаторе начинает повышаться, в связи с этим из всех щелей радиатора начинает вытекать жидкость и радиатор в конечном итоге (Если очень долгое время ездить на повышенном давление) придёт в негодность.
Примечание! Чтобы такого не было, раз в год или в два меняйте крышку у радиатора и крышку у расширительного бачка, покупайте данные вещи убедившись то что клапан работает и тогда в будущем у вас будет меньше проблем с этим! (О том как проверить работоспособность клапана крышки расширительного бачка, смотрите в ролике чуть ниже и всегда помните ту вещь, то что клапан должен держать давление в пределах 1,1 — 1,5 кгс/см2 и тогда крышка можно сказать исправна)
Ещё пару слов про радиатор, по сути его можно будет проверить есть ли в нём дыры или же нет, просто они как правило маленькие и заметить их бывает достаточно сложно, поэтому для того чтобы найти их применяют очень хитрый способ который заключается в следующем: Берётся радиатор и все патрубки которые от него идут и на которые одеваются шланги, закрываются заглушками (Чем угодно их можно закрыть, самое главное сделайте радиатор герметичным тем самым чтобы в него не попала вода) и после чего опускают в воду (В ванну проще всего), после того как радиатор окажется в воде придумайте как можно закачать в него воздух, после того как придумаете подайте в радиатор воздух под давлением 2 кгс/см2 (Можно компрессором это давление закачать в радиатора, а можно и обычным насосом постараться) и после этого вы сразу же увидите есть ли в радиаторе отверстия или же нет (Если есть то пузырьки воздуха выходить от туда будут), для наглядности как проверить радиатор на исправность посмотрите в видео-ролике который расположен чуть ниже:
Примечание! Если отверстия небольшие то и покупать новый радиатор не имеет никакого смысла, потому что небольшие дырки можно закрыть к примеру при помощи специального вещества который продаётся в автомагазине и который нужно будет смещать с охлаждающей жидкостью, данное вещество забьётся в дырку и тем самым будет препятствовать прониканию жидкости через неё, так же не очень большое отверстие в радиаторе можно убрать при помощи пайки или же сварки, но уже большие отверстия убирать мы вам не рекомендуем, поэтому в этом случае лучше сходить в автомагазин и купить новый радиатор!
Подключение вентилятора 2108, 2109, 21099
До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.
Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

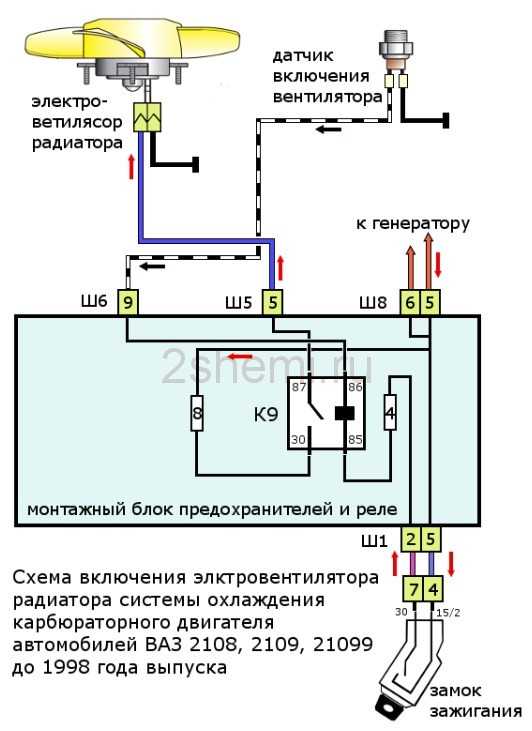

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722
- Электродвигатель вентилятора
- Датчик включения электродвигателя
- Монтажный блок
- Выключатель зажигания
К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60
- Электродвигатель вентилятора
- Датчик 66.3710 включения электродвигателя
- Монтажный блок
А — К выводу “30” генератора
Порядок действий. Пошаговая инструкция
Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.
- Открыть капот.
- Дождаться остывания мотора.
- Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
- Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.
Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.
Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.
Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.
Обследовать элементы электропроводки, добиться надежного соединения
Возможные факторы повреждения электрических цепей:
- вибрация;
- окисление;
- подгорание;
- обрыв, потертости электропроводов;
- старение изоляции, замыкание.
Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.
Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.
Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.
Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.
Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.
Проверка датчика
Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.
Проверка реле
У ног переднего пассажира на полу расположен люк.
Под ним встроена панель с тремя однотипными реле:
- вентиляторной установки;
- бензонасоса;
- зажигания (главное).
Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.
Где находится реле вентилятора охлаждения ваз 2110
Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.
Проверить электродвигатель
Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.
- Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
- Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
- Периодически обследовать составные части охлаждающей системы.
- Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
- Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
- Использовать раствор для устранения ржавчины, накипи.
- Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
- Плотность проверять ареометром.
- Не смешивать охлаждающие жидкости.
- Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
- Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.
Доработки схемы управления пуском вентилятора ваз 2110 инжектор
Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.
Установка трех позиционного тумблера:
- непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
- постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
- автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.
При выборе места установки учитывать условия:
- исключить случайное переключение;
- не перепутать с другими органами управления.
Важно помнить при доработках конструкции о безопасности вносимых изменений
