Распиновка центрального переключателя света газель старого образца

Распиновка центрального переключателя света для Газели старого образца

Центральный переключатель света в Газели старого образца используется для управления основными световыми приборами автомобиля, такими как габаритные огни, фары и поворотные указатели.

Распиновка центрального переключателя света состоит из следующих контактов:

• Контакт 30 (GND) — общий контакт, соединен с массой автомобиля;
• Контакт 15 (ACC) — питание переключателя, подключается к аккумулятору автомобиля;
• Контакт 56a (L) — подключение к левым фарам;
• Контакт 56b (R) — подключение к правым фарам;
• Контакт 58L (SL) — подключение к левым поворотникам;
• Контакт 58R (SR) — подключение к правым поворотникам;
• Контакт 31 (B) — подключение к габаритным огням;
• Контакт 58b (C) — подключение к звуковому сигналу;

Принцип работы центрального переключателя света основан на переключении контактов в зависимости от положения ключа. При включении определенного светового прибора, соответствующий контакт замыкается, позволяя протекать электрическому току и включать соответствующую группу ламп.

Определенные контакты переключателя также могут использоваться для подключения дополнительных световых приборов, таких как противотуманные фары или фары дальнего света. Для этого необходимо правильно подключить провода к соответствующим контактам переключателя.

Шаг 1: Подготовка к установке ЦПС

1.1 Проверка совместимости ЦПС

Перед установкой ЦПС на вашу Газель, необходимо убедиться в том, что ЦПС является совместимым с вашим автомобилем. Для этого можно ознакомиться с рекомендациями производителя и проверить соответствие марки и модели автомобиля с указанными в инструкции ЦПС.

1.2 Подготовка инструментов

Для установки ЦПС вам потребуются следующие инструменты:

• гаечный ключ (набор);
• отвертки (крестовая, плоская);
• отрезной плоскогубцы;
• пассатижи;
• изолирующая лента.

Убедитесь, что все необходимые инструменты у вас имеются и изначально подготовлены к использованию.

1.3 Подготовка автомобиля

Процедура установки ЦПС на Газель требует особой внимательности к подготовке автомобиля к установке. Перед началом работ необходимо отключить зажигание и отсоединить плюсовый кабель от аккумулятора. Это предотвратит появление коротких замыканий и повреждений на узлах автомобиля тогда, когда работы будут выполняться в районе электрических контактов.

Необходимые материалы и инструменты

Для правильного подключения центральной платы системы (ЦПС) на автомобиле ГАЗель вам понадобятся следующие материалы и инструменты:

• Центральная плата системы (ЦПС): основной компонент системы, который будет подключаться к автомобилю;
• Электрический провод: использование провода специального калибра обеспечит надежное соединение между ЦПС и автомобилем;
• Штифты и разъемы: для подключения провода к ЦПС и автомобилю;
• Инструменты для монтажа: может потребоваться отвертка, кусачки, плоскогубцы и другие инструменты для правильной установки ЦПС;
• Инструкция по установке: чтобы выполнить подключение правильно и безопасно, рекомендуется иметь подробную инструкцию по установке конкретной модели ЦПС на автомобиле ГАЗель.

Важно помнить, что процесс подключения ЦПС может отличаться в зависимости от модели автомобиля ГАЗель, поэтому рекомендуется обратиться к документации и инструкциям производителя для получения точных указаний. Также рекомендуется обратиться к специалисту с опытом работы с ЦПС на автомобиле ГАЗель для дополнительной поддержки и консультации

Проверка работы подключенного ЦПС

После того, как ЦПС (центральная панель связи) была правильно подключена на автомобиле ГАЗель, необходимо проверить ее работоспособность. В этом случае, она будет выполнять свои основные функции — обеспечивать управление различными системами транспортного средства и общение с центральной системой слежения.

Первым шагом проверки работы ЦПС является включение питания. Необходимо убедиться, что панель подключена к источнику электропитания и она включается без проблем. Если ЦПС не включается, то возможно присутствуют проблемы с подключением или неисправности в системе.

После включения ЦПС важно проверить работу всех функций и убедиться в их исправности. Это включает проверку функционирования системы слежения и передачи данных, возможность просмотра информации о транспортном средстве на панели, а также дистанционное управление различными системами, такими как блокировка двигателя, открытие и закрытие дверей и другие функции

Также необходимо проверить работу панели с центральной системой слежения. Для этого можно отправить тестовый сигнал на центральную систему и удостовериться, что он был успешно принят и обработан. Это позволит убедиться в надежной связи между ЦПС и центральной системой слежения.

В случае возникновения проблем с работой ЦПС необходимо провести диагностику и ремонт системы. Желательно обратиться к специалистам, которые имеют опыт работы с автомобилями ГАЗель и знают особенности данной системы управления.

Расположение компонента и его функциональность

Переключатель поворотов ГАЗель 3302 старого образца располагается на центральной панели приборов автомобиля. Его функция состоит в управлении поворотными сигналами автомобиля.

Переключатель поворотов состоит из нескольких положений:

Положение	Функциональность
Вниз	Включение левых поворотных сигналов
Вверх	Включение правых поворотных сигналов
В центре	Выключение поворотных сигналов
Вниз и вверх одновременно	Включение аварийной сигнализации

Переключение между положениями осуществляется путем поворота самого переключателя. В каждом положении переключателя автомобиль подает соответствующий сигнал наружу, однако их деталировка и описание выходов идет в рамках других разделов представленной темы.

Подключение ЦПС Газель к автомобилю

ЦПС (цепь питания системы) Газель – это устройство, которое обеспечивает стабильную работу электрической системы автомобиля Газель. Оно играет важную роль в правильной работе всех электрических узлов и приборов, а также защищает автомобиль от неправильного подключения и перегрузок.

Для подключения ЦПС Газель следуйте следующим шагам:

1. В первую очередь, необходимо отключить аккумулятор, чтобы избежать короткого замыкания и потенциальной опасности.
2. Поднимите капот и найдите главную проводку автомобиля. Обычно она находится в левой части двигателя. Проводка состоит из нескольких проводов разного цвета.
3. С помощью кримпера снимите изоляцию с провода, который будет использоваться для подключения ЦПС. Отводите изначальную изоляцию на небольшое расстояние, чтобы иметь возможность присоединить ЦПС.
4. После того, как провод будет подготовлен, присоедините ЦПС Газель. Вставьте два провода в соответствующие отверстия и закрепите их с помощью кримпера.
5. Убедитесь, что провода надежно закреплены и не образуют никаких зазоров или свободного пространства.
6. После этого, проверьте работоспособность электрической системы автомобиля. Включите зажигание и убедитесь, что все приборы и узлы работают без проблем.
7. После проверки, закрепите проводку в удобном для вас месте, чтобы избежать ее перемещения и возможного повреждения в процессе движения.

Правильное подключение ЦПС Газель не только обеспечит стабильную работу электрической системы автомобиля, но и обеспечит безопасность и защиту от возможных неполадок и аварий.

Газель старого образца: особенности электрики

Газель старого образца имеет свои особенности в электрической системе, которые стоит учитывать при установке и подключении новых компонентов. В этой статье мы расскажем о главных особенностях электрики Газели старого образца и дадим полезные советы по ее подключению.

Одной из особенностей электрической системы Газели старого образца является наличие низкого напряжения (12 вольт), что требует использования специальных компонентов с соответствующей схемой подключения.

В газели старого образца используется простая схема подключения, которая состоит из переключателя света, реле и предохранителей. Переключатель света является одной из важных деталей электрической системы и отвечает за включение и выключение основного и дополнительного света.

Для подключения переключателя света на газели старого образца необходимо проделать следующие шаги:

Шаг	Описание
1	Отсоедините клеммы аккумуляторной батареи, чтобы исключить возможность короткого замыкания.
2	Найдите провод, идущий от основного света до реле.
3	Подсоедините провод от переключателя света к реле.
4	Проверьте корректность подключения и установите предохранители.
5	Подсоедините клеммы аккумуляторной батареи.

При подключении переключателя света следует обратить внимание на качество компонентов и правильность выполнения всех подключений. В случае возникновения проблем с электрикой рекомендуется обратиться к специалисту для проведения диагностики и устранения неисправностей

В итоге, основная особенность электрики Газели старого образца заключается в низком напряжении и простой схеме подключения. При правильной установке и подключении переключателя света вы сможете обеспечить надежную работу электрической системы и комфортное использование автомобиля.

Необходимые инструменты для подключения переключателя

Для подключения центрального переключателя света газели старого образца вам потребуются следующие инструменты:

• Отвертка
• Кусачки
• Изолента
• Кабельные ножницы
• Пассатижи

Отвертка понадобится для откручивания винтов, которыми крепятся провода к переключателю. Кусачки можно использовать для обрезания и изоляции проводов. Изолента поможет защитить оконцы проводов от коррозии. Кабельные ножницы понадобятся для обрезки кабеля нужной длины. Пассатижи помогут сжать контакты для более качественного подключения.

При подключении переключателя рекомендуется использовать инструменты соответствующего размера и качества, чтобы обеспечить надежное и безопасное подключение электрической системы автомобиля.

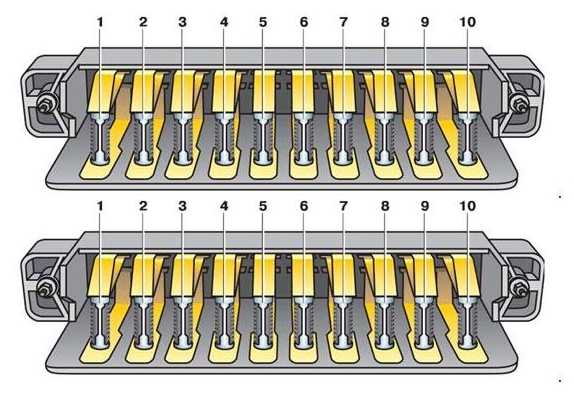

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Подключение света газели старого образца: пошаговая инструкция

Для правильного подключения света газели старого образца необходимо следовать определенной схеме и последовательности действий. Ниже приведена подробная инструкция:

Номер контакта	Цвет провода	Подключение
1	Белый	К левому ближнему свету (10Вт)
2	Сине-красный	К правому ближнему свету (10Вт)
3	Бело-синий	Подсветка приборов
4	Оранжево-синий	Сигнал левого поворота
5	Оранжево-черный	Сигнал правого поворота
6	Лиловый	Свет заднего хода
7	Зеленый	Дальний свет
8	Черный	Заземление

При подключении не забудьте соблюдать безопасность и обращаться за помощью к специалистам, если у вас возникают вопросы или проблемы с подключением.

Описание работы центрального переключателя света газели старого образца

Переключатель состоит из нескольких положений, каждое из которых соответствует определенному режиму работы освещения:

• Положение «Выкл» — в это положение переключатель находится, когда включение освещения не требуется;
• Положение «Парковочный свет» — в это положение переключатель переводится для включения передних и задних габаритных огней;
• Положение «Ближний свет» — в это положение переключатель переводится для включения ближнего света фар. Он используется в условиях недостаточной освещенности на дороге;
• Положение «Дальний свет» — в это положение переключатель переводится для включения дальнего света фар. Он используется на открытых прямых участках дороги с хорошей видимостью;
• Положение «Дополнительный свет» — в это положение переключатель переводится для включения дополнительных противотуманных или прожекторных фар.

Для переключения между различными положениями переключателя достаточно поворачивать его вокруг оси наружу или к себе. При правильном подключении центрального переключателя света газели старого образца, он должен корректно функционировать и обеспечивать выбор необходимого режима освещения.

При возникновении любых неисправностей в работе центрального переключателя света газели старого образца рекомендуется обратиться к специалисту для диагностики и ремонта.

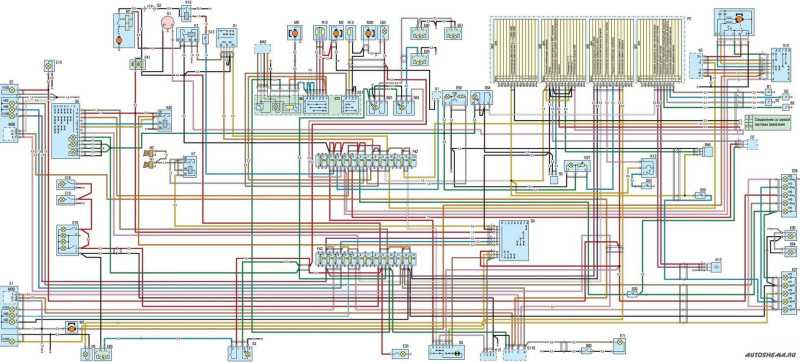

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Правильный выбор проводов для подключения света газели старого образца

Правильное подключение света в газели старого образца существенно зависит от выбора правильных проводов. Правильный выбор проводов позволит обеспечить надежное и безопасное функционирование светового оборудования автомобиля.

При выборе проводов для подключения света газели необходимо учитывать следующие факторы:

1. Провода должны быть достаточно гибкими и прочными. Гибкость проводов облегчит их укладку и подключение, а прочность предотвратит случайные повреждения.

2. Провода должны иметь достаточную толщину. Толстые провода снижают сопротивление электрического тока, что позволяет избежать нагрева проводов и потерь энергии.

3. Провода должны быть изготовлены из проводящего материала высокого качества, который обеспечивает низкое сопротивление электрического тока и защищает от коррозии.

4. Провода должны иметь правильную цветовую маркировку. Цветовая маркировка проводов упростит процесс подключения и идентификации каждого провода.

Правильный выбор проводов для подключения света газели старого образца обеспечит безопасность и надежность работы светового оборудования автомобиля.

Как подключить переключатель света на газели старого образца:

Если вам необходимо подключить переключатель света на газели старого образца, следуйте следующим инструкциям:

1. Откройте капот газели и найдите разъем для подключения переключателя света.
2. С помощью отвертки отсоедините разъем от проводов комплекта проводки.
3. Подключите провода от комплекта проводки к соответствующим контактам переключателя.
4. Соедините разъем с проводами, убедившись в надежности контакта.
5. Установите переключатель в необходимое положение и закрепите его.
6. Проверьте работоспособность переключателя, включив свет в автомобиле.

Установка переключателя света на газели старого образца позволит вам управлять освещением в автомобиле и обеспечить безопасность при движении в темное время суток.

Функции переключателя света

Переключатель света в автомобиле Газель старого образца выполняет несколько функций:

1. Включение и выключение передних фар.
2. Включение и выключение задних фар.
3. Включение и выключение габаритных огней.
4. Включение и выключение поворотников.
5. Включение и выключение аварийной сигнализации.
6. Прокрутка механического барабана для выбора нужного режима освещения.

Переключатель имеет несколько положений:

• 0 или О — выключение всех световых приборов.
• П — включение передних и задних фар.
• Г — включение габаритных огней.
• Поворотниковые стрелки — включение левых и правых поворотников.
• Аварийная сигнализация — включение всех поворотников одновременно для обозначения аварийной ситуации.

Распиновка переключателя света может различаться в зависимости от модели и года выпуска автомобиля Газель старого образца. Во избежание ошибок рекомендуется обратиться к специалисту или использовать соответствующую схему подключения.

Цпс газель старого образца схема подключения

Поскольку непродуманность схемы подключения ЦПС заводом-изготовителем является проблемным вопросом всех волговодов и постоянно создаются темы с вопросами по его разгрузке а подробного описания ни где нет, то решил на примере своего авто создать своего рода мануал с подробным описанием как это нужно делать.

Началось все с того что пропал ближний свет на правой фаре, не буду описывать весь процесс поиска неисправности, оказалось что жгут проводов, идущий под панелью от блока предохранителей к панели приборов перетерся в месте соприкосновения с магнитолой и плюсовой провод фары коротил на корпус. При ремонте состояние замененного 16.05.2010 ЦПС меня не устраивало и было решено разгрузить его с последующей заменой на новый.

контакты до такой степени грелись, что стали плавить нижнюю часть приборной панели

В виду отсутствия свободного времени, более недели ездил с висящим на проводах ЦПС и был весьма удивлен, на сколько сильно он нагревается даже при непродолжительных поездках в темное время суток

Необходимые материалы: — 4 реле с колодками — провод сечением 2,5 мм который и будет запитывать сами фары — клеммы «мама» — клеммы «под болт»

Подбираем место для крепления разгрузочных реле.

Я дабы не усложнять работу установил их в непосредственной близости от самих фар. Тем самым отпала необходимость протягивать дополнительные провода и нарушать штатную проводку, она вполне дотягивается до места установки реле. И в случае необходимости все можно вернуть обратно в течении пары минут. Далее во избежание лишних ненужных скруток, вынимаем все имеющиеся в колодках короткие провода. (Вынимаются путем нажатия на защелку на самой клемме «мама»)

И изготавливаем 4 небольших отрезка на одном конце которого будет разъем «мама» который вставляется в колодку каждого реле а на другом конце разъем «под болт», этот провод будет выполнять роль «массы»

и устанавливаем все 4 реле в подготовленное за ранее место, предварительно просверлив отверстия для крепления

Далее вынимаем из разъема фар провода питания «ближний свет» «дальний свет» и не забывая вернуть защелки клемм в исходное состояние устанавливаем их в колодки соответствующих реле

После чего изготовляем 4 отрезка проводов, на концах которых обжимаем разъемы «мама» Один конец вставляем в колодку соответствующего реле а второй конец в разъем фары

Затем на конце провода сечением 2,5 мм обжимаем 2 разъема «мама» которые и будут подавать питание на правую фару и устанавливаем в колодки реле правой фары

Потом снимаем пластину крепления радиатора

и аккуратно прокладываем вдоль штатной проводки кабель к левой фаре

и устанавливаем пластину на место. В районе расположения разгрузочных реле левой фары также обжимаем 2 разъема «мама»

устанавливаем их в соответствующие посадочные места колодок реле

Прокладываем кабель к месту откуда будет браться питание и подключаем к «плюсу» через предохранитель 15 А (в моем случае будет установлен немного позже, как и нормальная «масса» фар). Всю установленную проводку красиво изолируем. Устанавливаем новый ЦПС, не забывая заменить нуждающиеся в этом клеммы

В результате, замер напряжения до установки разгрузочных реле показал:

Напряжение АКБ в покое (на не заведенном авто) – 12,46 Вольт

Напряжение на клемме ближнего света – 10.92

Напряжение на клемме дальнего света – 10.57

Внедрение ЦПС Газель в бизнес-процессы

Цифровизация современного бизнеса требует автоматизации различных процессов для повышения эффективности работы и оптимизации затрат. Здесь ЦПС Газель является незаменимым инструментом, позволяющим интегрировать все бизнес-процессы в единую систему управления.

Внедрение ЦПС Газель позволяет сократить время на выполнение операций и улучшить управление бизнес-процессами. С помощью этой системы можно автоматизировать учет, отслеживание и управление товарными запасами, заказы, отгрузки, отслеживание статусов заказов и другие операции.

Одной из ключевых преимуществ ЦПС Газель является возможность просмотра и анализа данных в режиме реального времени. С помощью графиков, диаграмм и отчетов, предоставляемых системой, можно отслеживать и анализировать эффективность работы, прогнозировать спрос, контролировать выполнение планов и многое другое.

Внедрение ЦПС Газель поможет также улучшить взаимодействие с поставщиками и клиентами. Все необходимые данные будут доступны в единой системе, что позволит ускорить процесс принятия решений и реагирования на изменения внешней среды. Коммуникация с партнерами также улучшится благодаря интеграции системы с электронными платежными сервисами и электронным документооборотом.

Автоматизация бизнес-процессов с помощью ЦПС Газель позволяет сократить ручную работу и устранить возможность ошибок при обработке данных.
Система обеспечивает высокую степень надежности и безопасности данных, что важно для защиты бизнеса от внешних угроз.
При внедрении ЦПС Газель необходимо провести обучение сотрудников, чтобы они научились работать с новой системой и использовать ее функционал на полную мощность.
Анализ данных, предоставляемых системой, поможет выявить узкие места и оптимизировать бизнес-процессы для повышения эффективности работы.

Внедрение ЦПС Газель в бизнес-процессы является важным шагом для развития современного бизнеса. Эта система позволяет автоматизировать и оптимизировать работу предприятия, повысить эффективность использования ресурсов и улучшить взаимодействие с партнерами и клиентами. Кроме того, ЦПС Газель предоставляет данные для анализа и планирования, что помогает прогнозировать спрос и принимать обоснованные решения для успешного развития бизнеса.

Подключение ЦПС на автомобиле ГАЗель

ЦПС (центральная панель связи) является важным компонентом в автомобиле ГАЗель, который отвечает за подключение различных систем и устройств и обеспечивает коммуникацию между ними. Подключение ЦПС на ГАЗели может быть выполнено следующим образом:

1. Определите место установки центральной панели связи. Обычно она размещается в основной коммутационной коробке или вокруг сиденья водителя.
2. Подготовьте необходимые инструменты и кабели для подключения. Здесь могут потребоваться различные кабели, провода, разъемы и инструменты для установки.
3. Следуйте инструкциям производителя по установке и подключению ЦПС. Как правило, необходимо выполнить подключение к основной электрической сети автомобиля и подключить несколько кабелей к различным системам и устройствам в автомобиле.
4. Проверьте правильность подключения ЦПС. Убедитесь, что все кабели и провода безопасно закреплены и правильно подключены. При необходимости проверьте работоспособность связанных систем и устройств.

Правильное подключение ЦПС на автомобиле ГАЗель гарантирует эффективную работу систем связи и обеспечивает комфорт и безопасность во время движения. Если у вас возникли сложности или вопросы, рекомендуется обратиться к руководству по эксплуатации автомобиля или к специалистам сервисного центра.

Модули управления светотехникой 144.3769, 145.3769. Распиновка.

Модули управления светотехникой 144.3769, 145.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Газель-Бизнес, Газель-NEXT.

Модули управления светотехникой 144.3769, 145.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Контакт	Назначение
G	к моторедуктору корректора света фар
56b	к моторедуктору корректора света фар
58b	к источникам подсветки органов управления и приборов
31	«Масса»
Xz	+ 12 В (от клеммы «15» выключателя замка зажигания)
56	к переключателю ближнего/дальнего света фар
1	к реле задних противотуманных фонарей
2	к дневным ходовым огням
3	не используется
4	к реле передних противотуманных фар (только для МУС 145.3769)
58	к лампам габаритных огней
30	+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики модулей.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 10 мА-1 А контакт G.
• Индуктивная, при 100 мГн: 1 А контакт 4, контакт 56.
• Ламповая: 10 А контакт 58, 4 А контакт 1 и контакт 2, 3 А контакт 58b.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов:

• задние противотуманные фонари — желтый,
• передние противотуманные фары — зеленый.

Часто задаваемые вопросы

1. Как заменить включение света на ГАЗели 3302 старого образца?

Для замены включения света на ГАЗели 3302 старого образца, следуйте простым шагам:

1. Откройте капот автомобиля и найдите коробку предохранителей.
2. Найдите предохранитель для включения света и выньте его.
3. Установите новый предохранитель в том же месте, где находился старый.
4. Закройте капот автомобиля и проверьте работу включения света.

2. Как определить, что нужно заменить включение света на ГАЗели 3302 старого образца?

Если включение света на ГАЗели 3302 старого образца не работает, то есть не загорается при включении, значит, возможно, требуется замена предохранителя. Вам стоит проверить предохранитель первым делом.

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели

• Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
• Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
• Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
• Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
• Потребители электроэнергии:

Лампы фонарей и фар, габаритов, освещения салона;

Задние габаритные фонари на Газели

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Схемы подключения света газели старого образца

Центральный переключатель света газели старого образца имеет несколько схем подключения, которые обеспечивают работу основных и дополнительных световых приборов в автомобиле.

Первая схема подключения предусматривает использование трех проводов для подключения. Первый провод подключается к плюсу аккумулятора и обеспечивает питание для основных световых приборов, таких как фары, габариты и задние огни. Второй провод идет от центрального переключателя света к предохранителю, который защищает цепь питания. Третий провод идет от переключателя к массе, что позволяет включать и выключать световые приборы.

Вторая схема подключения используется для подключения дополнительных световых приборов, таких как прожекторы или сигнальные маячки. В этой схеме также используется три провода, но дополнительные приборы подключаются параллельно основным. Первый провод, идущий от переключателя, подключается к основной цепи питания, а второй провод подключается к дополнительным приборам. Плюс аккумулятора и масса остаются общими для всех световых приборов.

Третья схема подключения используется для подключения переменного света, такого как стоп-сигналы и поворотники. С помощью четырех проводов осуществляется подключение. Плюс аккумулятора и масса остаются общими для всех световых приборов, а переключатель света подключается к основной цепи питания. Дополнительные провода идут от переключателя к стоп-сигналам и поворотникам.

Приобретение нового переключателя света для газели старого образца

Перед тем как приобрести переключатель света, убедитесь, что модель и марка переключателя соответствуют вашему автомобилю. Также стоит проверить отзывы других покупателей о продавце и качестве товара.

При выборе переключателя обратите внимание на его материал и прочность. Лучше выбрать переключатель, изготовленный из надежного и прочного материала, чтобы он прослужил вам долгое время

После покупки нового переключателя света, установите его согласно инструкции, предоставленной производителем. Если у вас нет опыта в авторемонте, рекомендуется обратиться к специалистам для установки переключателя.

Приобретение нового переключателя света для газели старого образца — это важный шаг для обеспечения надежной работы системы освещения вашего автомобиля. Правильный выбор и установка переключателя помогут вам сохранить безопасность и комфорт во время поездок на газели.
