Как снять фару газель бизнес

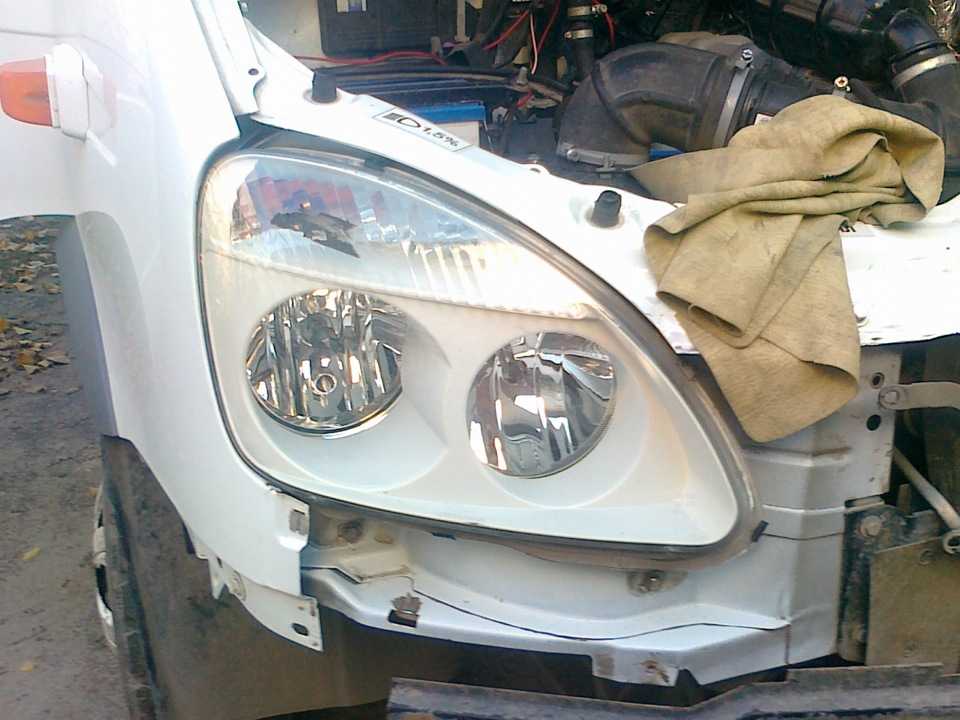

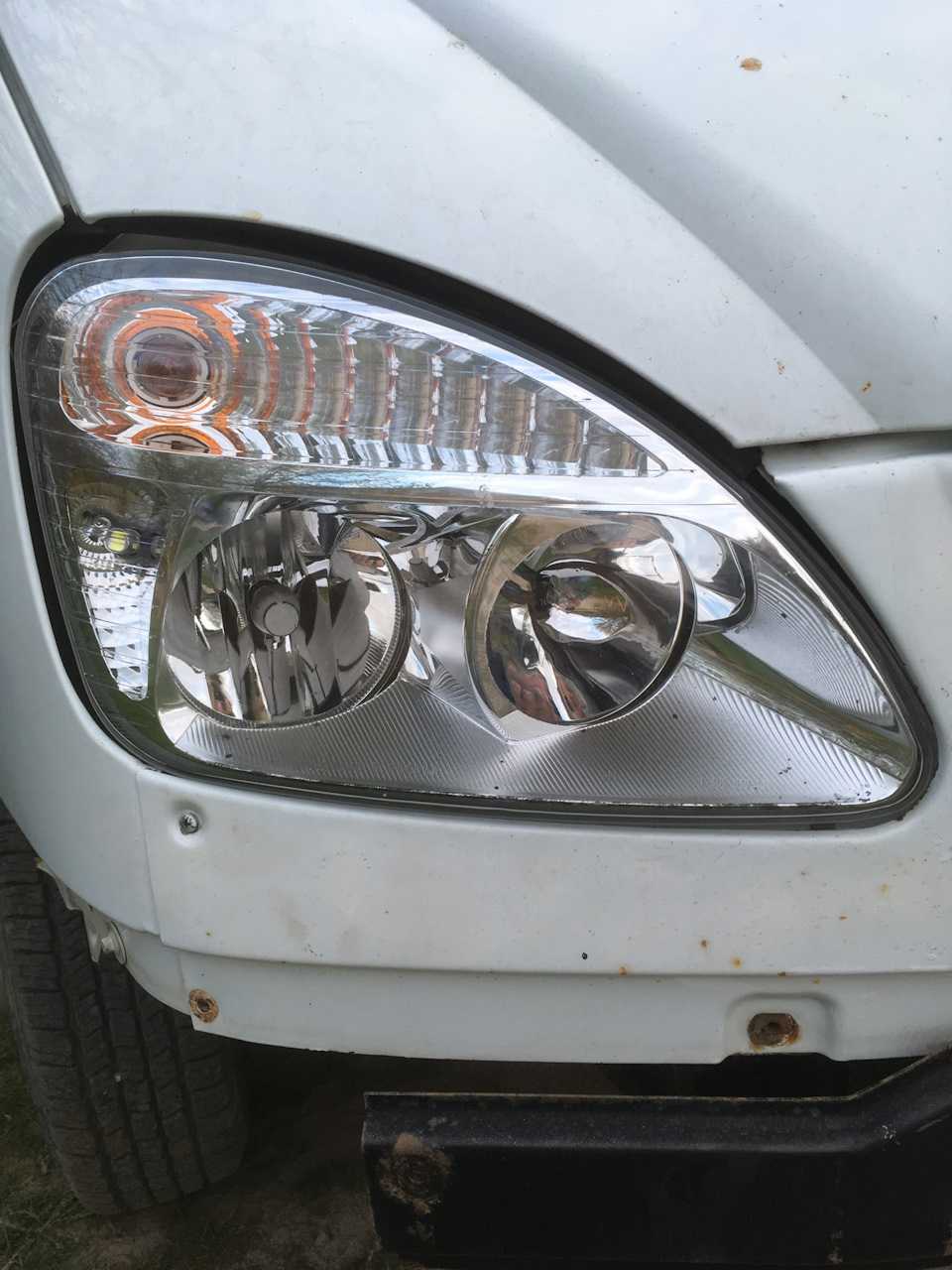

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

3. Почистить отражатель или заменить деталь.
4. Подготовить посадочное место, убрать остатки клея.
5. Нанести слой герметика на новые стекла.
6. Скрутить провода и вывести их за отражатель.
7. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
8. Установить поворотник.
9. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

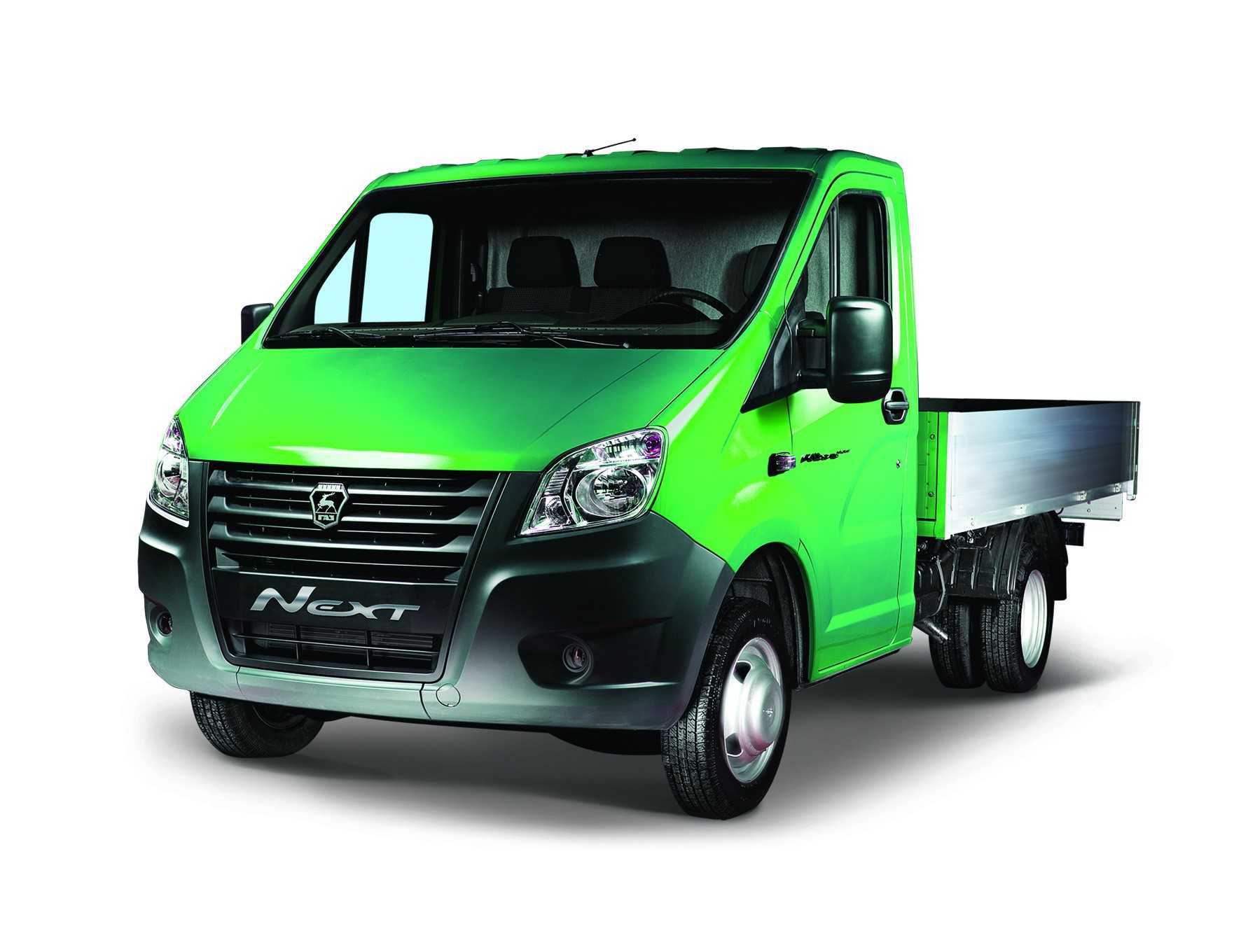

Газель Некст зеленого цвета

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. Задние фонари на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается фонарь освещения номерного знака, чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Светодиоды в задних фонарях

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен корректор фар.

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

• перегорел предохранитель;
• перегорела лампочка;
• неисправно реле;
• не работает выключатель ПТФ;
• плохая масса на кузов от реле либо от противотуманок;
• отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Выбирая ПТФ, нужно обращать внимание на внешний вид комплекта, в маркировке изделия должна присутствовать буква «В». Особое внимание следует уделить герметичности между корпусом и рассеивателем. Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики

Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики.

Противотуманные фары на Газель отличаются формой исполнения. Они могут быть квадратными, круглыми и овальными. ПТФ различаются оптическими схемами, в которых для достижения максимального светового потока используется минимальная расходуемая мощность (автор видео — ZapPri TV).

Наибольшую популярность приобрели противотуманные фары с параболическим отражателем, благодаря которому световой поток формируется в виде горизонтальной полосы. КПД таких фар достигает 27%. Более высоким КПД до 45% обладают противотуманки с отражателем, имеющим свободную форму, но из-за высокой стоимости они не получили широкое распространение.

Установка противотуманных фар

Установка проводится в обратном порядке.

Полезность противотуманок

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Светодиодная лампа компании Dled

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатора Установка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

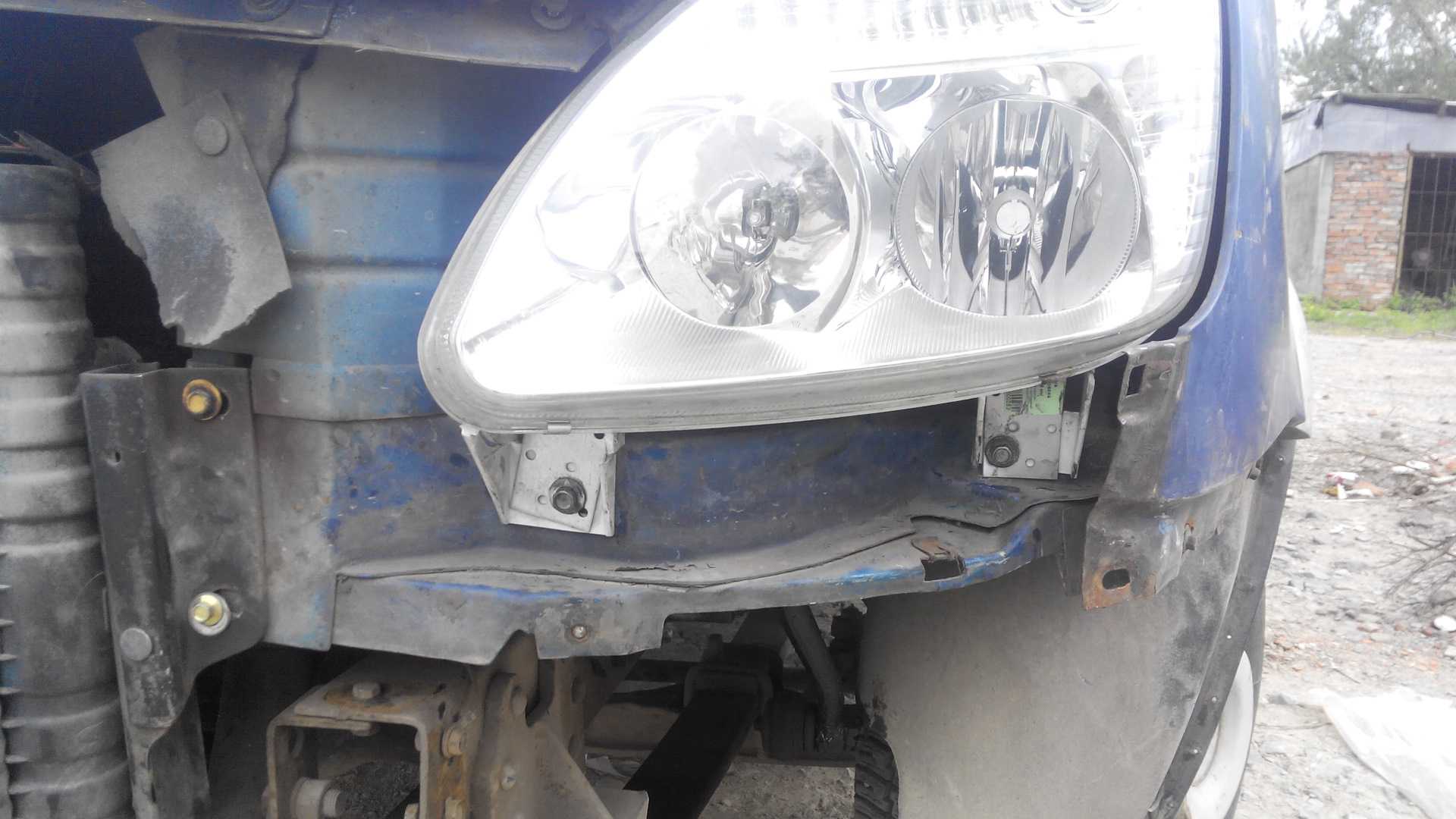

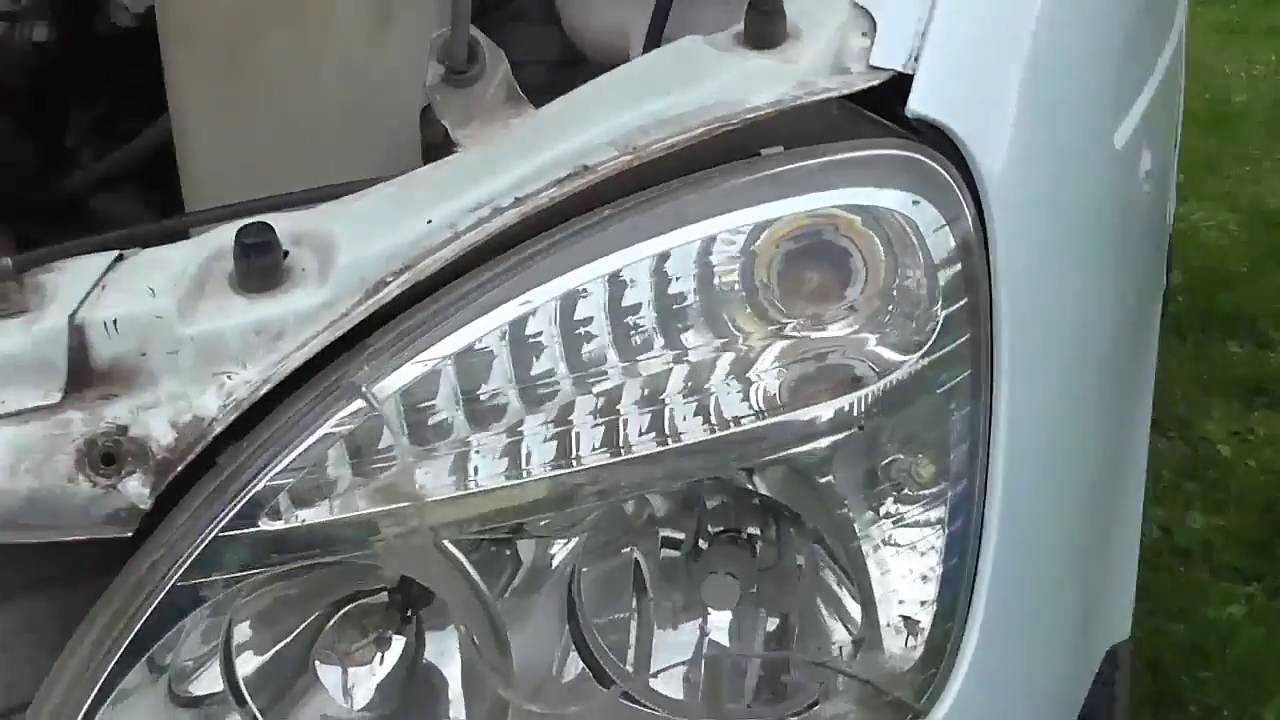

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

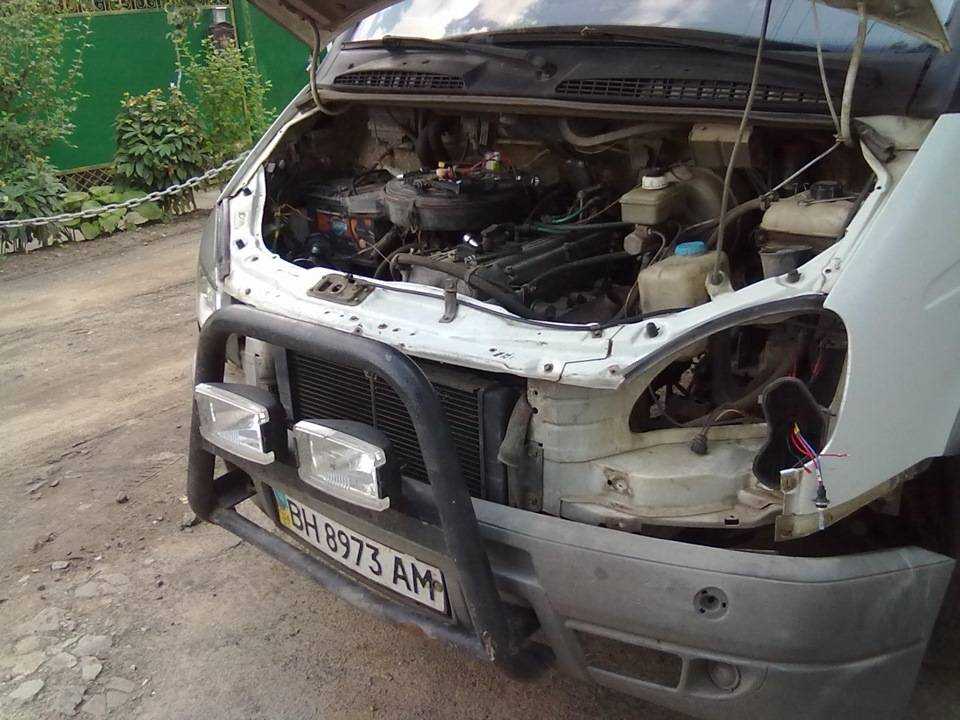

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

avtomechanic.ru

Регулировка фар на соболе

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости.

Устанавливаем переключатель корректора света фар в положение « » и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая винт, изменяем положение пучка света фaры в горизонтальной плоскости.

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.

При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рисунок), а место излома пучка (точка пересечения горизонтального и наклонного участков светового пучка) – с вертикальной линией, соответствующей центру данной фары.

Разметка экрана для регулировки направления пучков света фар.

а – фары с маркировкой « ^ L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Место установки

Традиционным местом установки дополнительных фар, включая и противотуманные, является передний бампер .

Это обусловлено несколькими факторами:

1. Требованиями ПДД, ограничивающими их расположение на автомобиле;
2. Максимальной близостью к дорожному полотну, скрытому от взгляда плотным туманом;
3. Особенностями эксплуатации автомобилей семейства Газель.

Размер фар не ограничен размерами посадочного места

Автомобили Газель предназначены для перевозки грузов по дорогам с твердым покрытием.

Поэтому, нужды их установки на крышу, как делают для транспортных средств, работающих в сложных условиях бездорожья, зачастую нет.

В большинстве случаев владелец сам определяет, где противотуманные фары, вернее их световой поток, принесет ему больше пользы:

1. Будучи установленными в переднем бампере;
2. Закрепленными на крыше (при работах в сложных условиях).

Противотуманки позволяют лучше осветить подъездные пути в темное время суток

Передний бампер

Поскольку Правилами дорожного движения (ПДД) строго оговаривается установка противотуманных фар на грузовом или легковом автомобиле исключительно парой, то логичным местом для монтажа осветительных приборов будет место под основной оптикой.

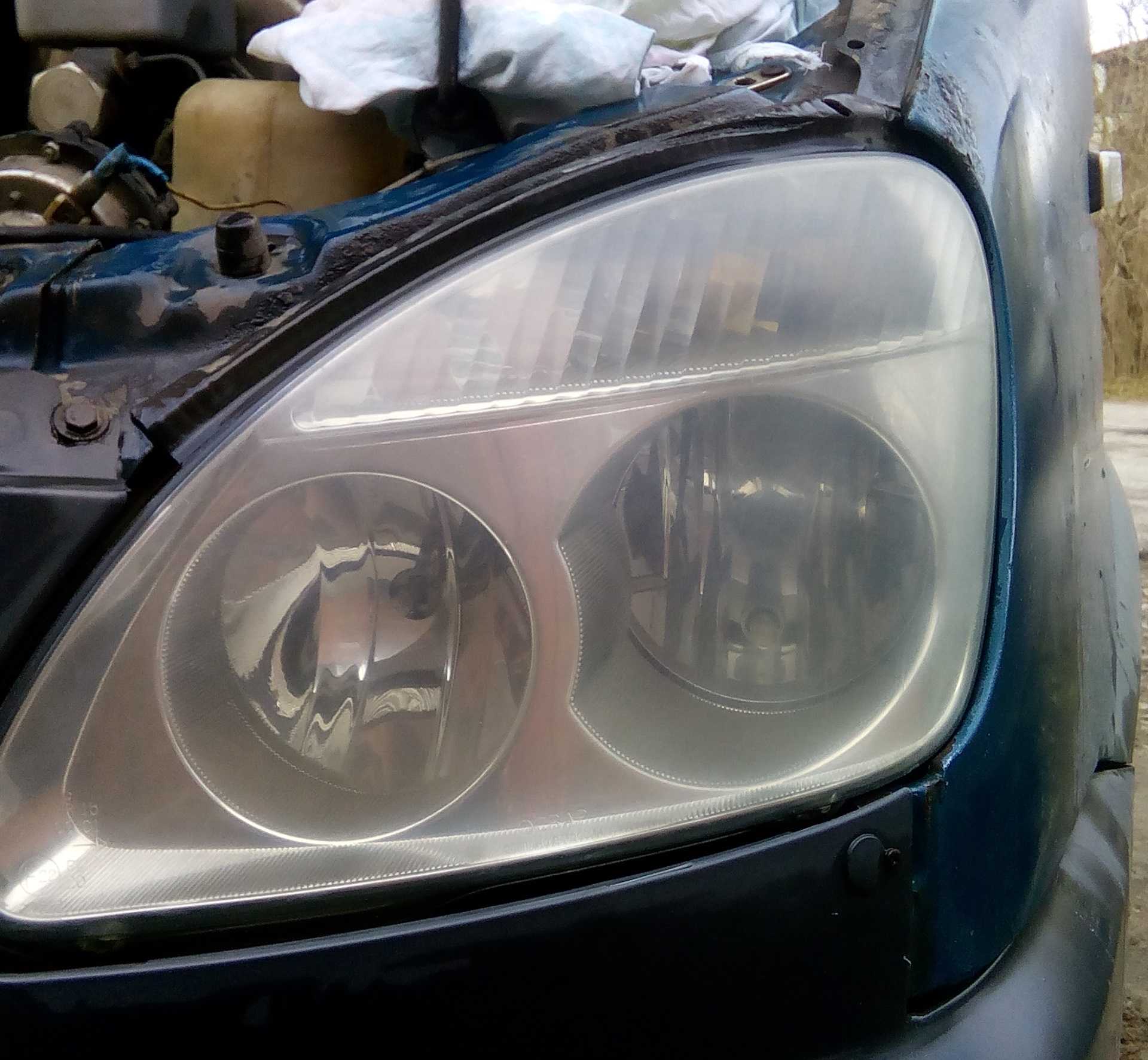

Замена стекла фары

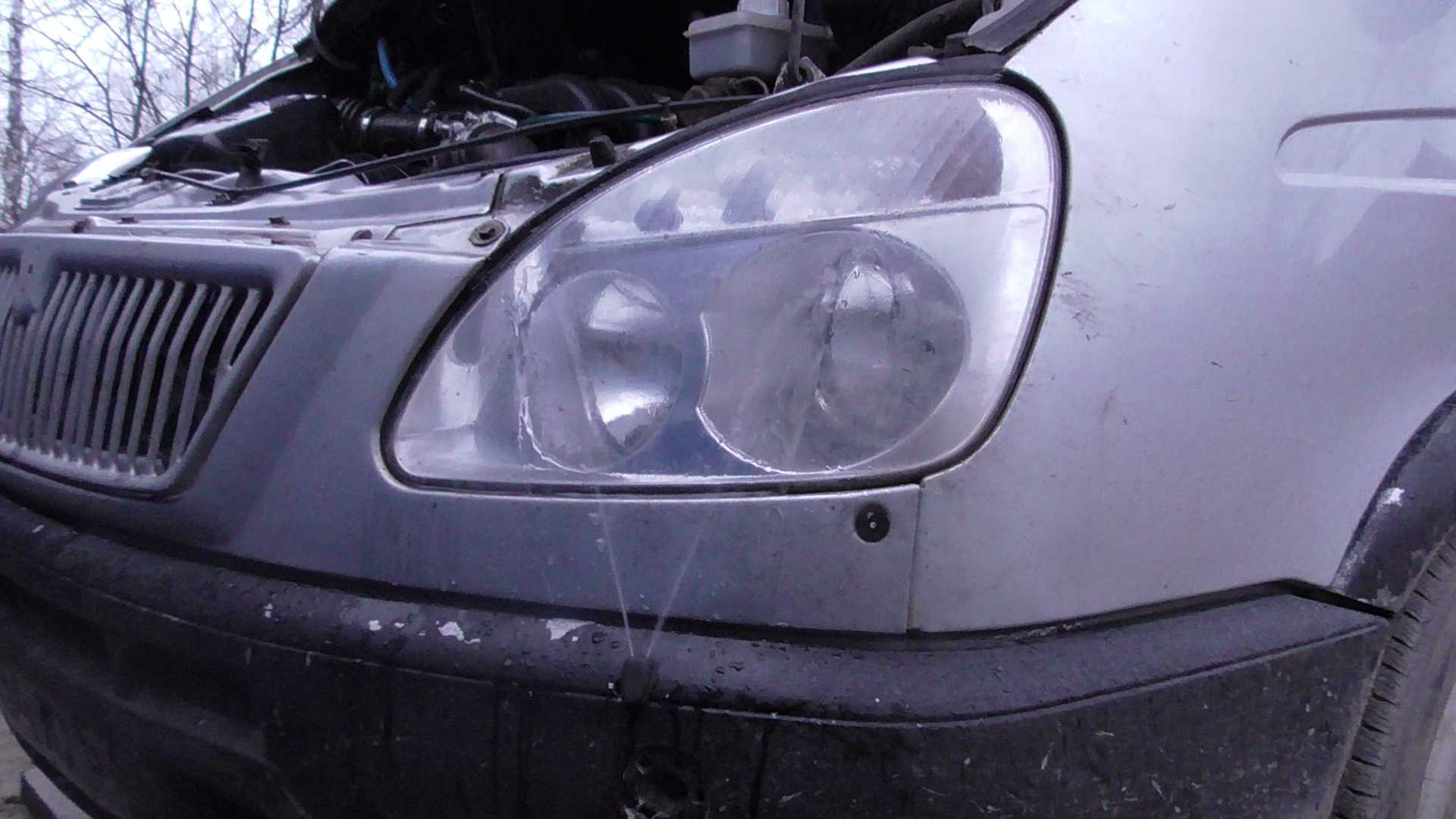

В данном видео ролике показываю как заменить разбитое стекло фары на автомобиле Газель. АНГЕЛЬСКИЕ ГЛАЗКИ…

Авторазборка.Снимаем фару с Газели.

Встроенная в бампер заподлицо противотуманная фара Газель Бизнес

Второй момент, который регламентирует расположение дополнительных осветительных приборов, это параметры установки:

1. От поверхности дороги фары должны размещаться на высоте не ниже 250 мм;
2. И при этом их световой поток не должен быть выше фар ближнего света;
3. Установка противотуманных фар на Газель Бизнес должна быть симметричной относительно продольной оси самого транспортного средства;
4. Не выступать за внешние габариты авто более чем на 400 мм.

Сотрудники ГИБДД постоянно обращают внимание на дополнительные осветительные приборы транспортных средств. А когда они установлены в переднем бампере, да еще и в штатные места, то вопросов к водителю не возникает

А когда они установлены в переднем бампере, да еще и в штатные места, то вопросов к водителю не возникает.

Это еще один дополнительный аргумент в пользу установки противотуманок в бампере.

Крыша авто

Правилами допускается установка противотуманок на крышу автомобиля:

1. Если это полноприводный автомобиль с высокой проходимостью;
2. Если условия эксплуатации не позволяют обеспечить сохранность осветительных приборов.

При работе в сельской местности трудно обеспечить сохранность стекол, расположенных у кромки переднего бампера. Поэтому их устанавливают на крышу

Изготовление наклеек на фары поможет уберечь их от веток и мелких камешков.

Инструкция предписывает наличие специального кронштейна, который обеспечит сохранность и неизменность светового потока:

1. Допустимый вертикальный угол освещения от +15 до -10 градусов;
2. Горизонтальный угол от +45 до -10 градусов.

Сам процесс замены фары Газель Бизнес

1. Подготовьте необходимые инструменты и материалы для замены фары Газель Бизнес:

Инструменты	Материалы
Отвертка	Новая фара Газель Бизнес
Гаечный ключ	Резиновые нити
Кусачки	Электрический провод

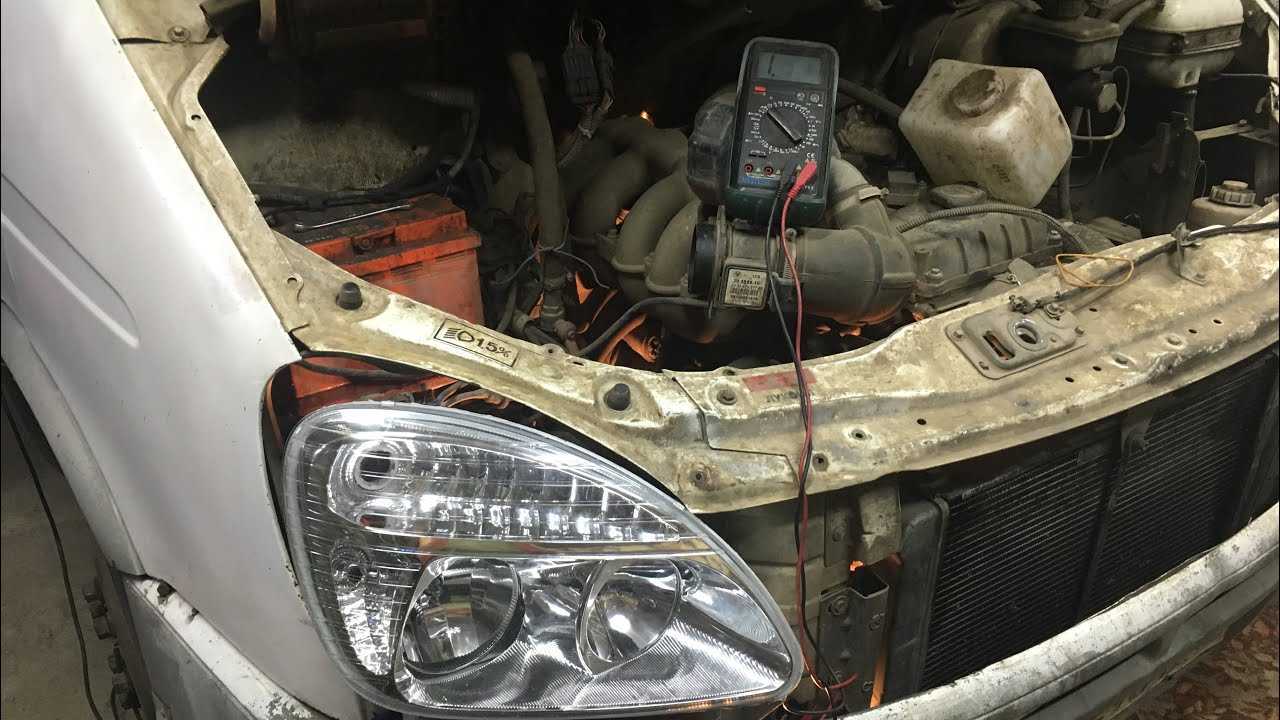

2. Откройте капот и отключите аккумулятор, чтобы избежать возможных коротких замыканий и травмирования.

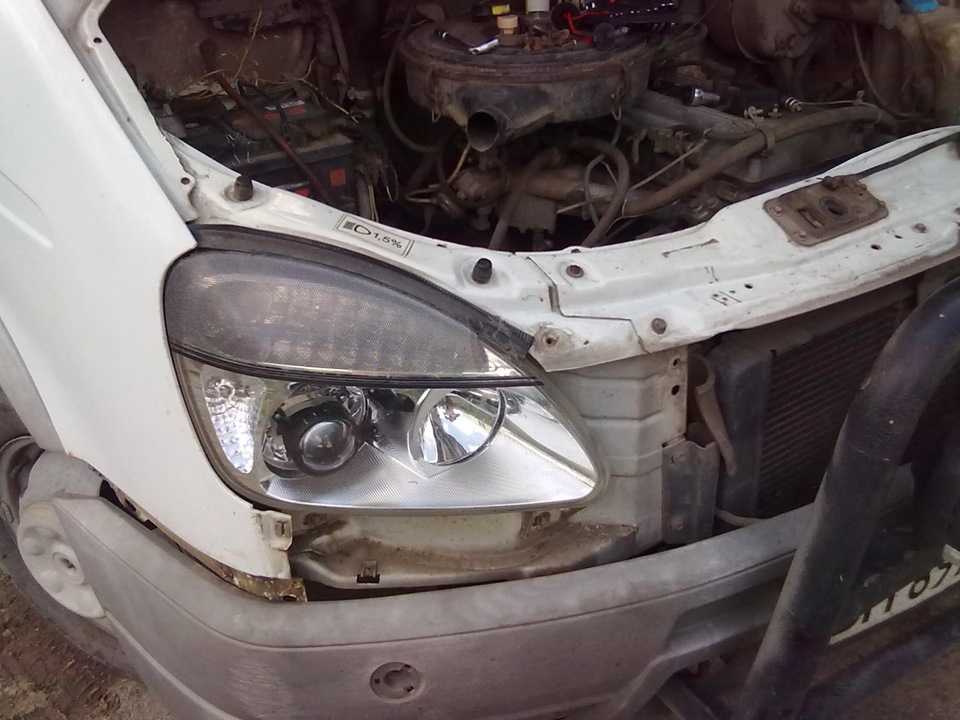

3. Снимите старую фару. Для этого найдите крепежные винты или зажимы, которые держат фару на месте. Раскрутите винты, используя гаечный ключ, или отсоедините зажимы с помощью отвертки

Осторожно отсоедините провода, соединяющие фару с электросетью Газели Бизнес

4. Установите новую фару на место, следуя указаниям производителя и правильной ориентации

Осторожно подключите провода к электросети и закрепите фару с помощью винтов или зажимов

5. Проверьте работу фары, включив свет, габариты и поворотники. Убедитесь, что новая фара функционирует корректно и правильно освещает дорогу.

6. Закройте капот и подключите аккумулятор обратно. Убедитесь, что свет фары не мигает и не тускнеет во время работы двигателя.

7. Проверьте фары в разных режимах и на различных дорогах, чтобы убедиться в их правильной работе и оптимальном освещении.

8. В случае необходимости отрегулируйте положение фары, чтобы она правильно освещала дорогу и не ослепляла встречных водителей. Для этого используйте регулировочные винты на задней части фары.

9. После завершения замены фары Газели Бизнес, старую фару и упаковку новой фары утилизируйте в соответствии с местными правилами и нормами.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
