Замена лампочек фар Hyundai Accent(Инструкция)
Хотя задача может показаться не простой на первый взгляд, замена лампочек фар Hyundai Accent занимает около десяти минут, при условии наличия подходящих инструментов и некоторых советов, которые я донесу до вас через несколько минут. Фары Accent’а перегорели одновременно. Дальний свет продолжал работать, чего нельзя сказать о ближнем, вызывая негодование водителей встречного потока. Чтобы исправить положение дел, я отправился в местный магазин автозапчастей и приобрел пару лампочек для передних фар автомобиля. В отличие от оптических элементов былых времен, Accent использует встроенные галогенные лампы. Вставка с галогенной лампой находится внутри блока фар, который болтами закреплен на передней решетке. Процедура замены лампочки изменилась на Accent’ах с 2000 года. Accent’ы, построенные в период с 1995 по 1999 год, имеют другую конструкцию. На момент написания этой статьи, пара лампочек Sylvania 9003XV TWIN для 2004 Hyundai Accent обошлась мне в 800р. Если вам нужна одна лампочка, # 9003/HB2 (350р), вы можете найти её в сети или местном магазине автозапчастей.
Что вам понадобится:
— 9004-я лампочка для фары (1995-1999) — H4 лампочка для фары (2000-2008) — Латексные перчатки
1. Откройте капот и найдите заднюю часть блока фар в сборе с перегоревшей лампочкой.
— На Accent 1995-1999, поверните стопорное кольцо фары на треть против часовой стрелки, используйте для ориентира вкладки, которые выравниваются с вырезами по блоку фар. После того, как вы сделали треть оборота, вы можете нажать на вкладку и освободить фару.
(Не касайтесь стекла новой лампочки. Масло кожи может повредить стеклянную колбу, если вы коснетесь её голыми руками. Я советую надеть для защиты латексные перчатки, прежде чем открыть коробку с новой лампой.)
7. Замените лампу и установите фару назад, следуя приведенным выше шагам в обратном порядке. Проверьте фары, как только подключите жгут проводов к блоку фар, чтобы убедиться, что всё работает правильно.
Вы сэкономили около 2.000р, установив новые лампы фар самостоятельно. В целом, если вам нравится самостоятельно чинить автомобиль, как мне, вы можете найти множество полезной информации на нашем сайте.
Вы хотите купить машину, но никак не можете сдать на права? тогда лучше обратитесь за помощью к опытному автоинструктору, он вам поможет научиться ездить правильно и легко.
http://rushyundai.com/zamena-lampochek-far-hyundai-accentinstrukciya/ 2017-03-06T23:10:40+03:00 admin Accent Хотя задача может показаться не простой на первый взгляд, замена лампочек фар Hyundai Accent занимает около десяти минут, при условии наличия подходящих инструментов и некоторых советов, которые я донесу до вас через несколько минут. Фары Accent’а перегорели одновременно. Дальний свет продолжал работать, чего нельзя сказать о ближнем, вызывая негодование. admin admin [email protected] Administrator Hyundai по-русски
голоса
Рейтинг статьи
Распространенные виды тюнинга фар
Грамотный тюнинг позволит стильному и импозантному Хендай значительно отличаться от своих собратьев.Сейчас можно применить большой ассортимент технических средств для воплощения идей по дизайну фар. Варианты выполнения тюнинга фары на Хендай Акцент:
- полировка фар;
- установка ресничек;
- усовершенствование оптики;
- установка биксеноновых и ксеноновых линз;
- регулировка света фар;
- вакуумное напыление алюминия для восстановления отражателей фар;
- тонировка.
Установка ресничек на фары — это оригинальный тюнинг, который позволит внести стильные индивидуальные акценты во внешний вид автомобиля. Декоративные накладки (реснички на фары ) способны значительно украсить внешний вид машин. Такие накладки придают автомобилю более современный и завершенный вид. Они изготавливаются из прочного и легкого пластика.
Очень важно, что их можно окрашивать в любой цвет кузова, который нужен для конкретной машины. Реснички на фары для Хендай имеют изящную удлиненную форму, поэтому их установка значительно украсит внешний вид машины. Эффектные ксеноновые фонари являются неотъемлемой частью хорошего вида авто, улучшают качество поездок и уровень безопасности водителя
Использование светодиодов, установка биксенона — распространенные методы доработки фар. Линзы позволят добиться яркого и удобного освещения, получения четкой границы света при режиме ближнего освещения
Эффектные ксеноновые фонари являются неотъемлемой частью хорошего вида авто, улучшают качество поездок и уровень безопасности водителя. Использование светодиодов, установка биксенона — распространенные методы доработки фар. Линзы позволят добиться яркого и удобного освещения, получения четкой границы света при режиме ближнего освещения.
Корректор фар регулирует угол наклона пучка света, учитывая загрузку автомобиля. Он регулирует расстояние, которое освещается фарами, и его расположение зависит от положения переключателя: верхнее положение соответствует самому низкому направлению потока света.
Корректор фар на Хендай Акцент есть, и его регулировка поможет улучшить световой пучок. Для этого устанавливаем ручку на панели приборов в положение, которое соответствует нагрузке машины с одним водителем. Включаем ближний свет, а затем последовательно регулируем винтами свет правой и левой фары. Для этого одна фара закрывается картоном, а вторая регулируется.
Установка хромированных элементов позволит значительно улучшить вид задних фонарей, а светодиодная подсветка передних фар хорошо выделяет машину, особенно вечером. Хромирование корпуса фары, светодиодные указатели поворотов, габаритные огни в виде белых ангельских глазок смогут сделать автомобиль необычным и запоминающимся.
Ангельские глазки — это светодиоды, которые закреплены на термопластичном прозрачном пластике, который изогнут в форму кольца. На одно кольцо устанавливают по 2 светодиода 3,5 вольт, которые припаивают к резистору и скрепляют между собой.
С помощью батарейки проверяется соединение, а затем переходят к изоляции светодиода и резистора. В результате получаются кольца, которые с помощью диодов равномерно горят по кругу. Фара разбирается, отражатель протирается ватными палочками, на стекла наносят герметик, к которому закрепляют ангельские глазки.
Тюнинг салона
В салоне Hyundai Accent много посторонних звуков. Поэтому владельцы начинают тюнинг с шумоизоляции. Ее стоимость стартует от 5200 рублей.
К мелкому тюнингу салона можно отнести установку зеркала-видеорегистратора. Стоимость такого девайса начинается от 3 тыс. рублей.
Установка акустических систем и динамиков весьма популярна при тюнинге салона. Цена такой модернизации часто превышает 50 тыс. рублей.

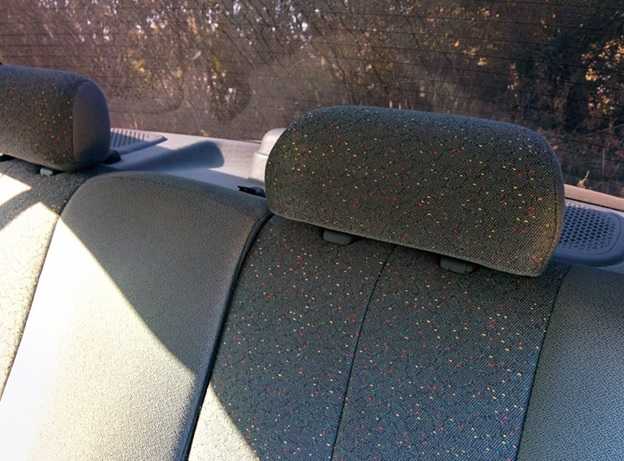

Для повышения безопасности пассажиров на заднем ряду сидений владельцы устанавливают дополнительные подголовки. Стоимость монтажа стартует от 900 рублей.
Для повышения комфорта часть владельцев использует подушки под шею. Их цена стартует от 150 рублей.
Ремонт переключателя корректора фар на автомобиле HYUNDAI Accent (ТАГАЗ)
После нескольких лет эксплуатации автомобиля HYUNDAI Accent (Хёнде Акцент), выпущенного в Таганроге на заводе ТАГАЗ, может возникнуть следующая проблема: иногда на фоне работающего двигателя под капотом слышны посторонние отрывистые звуки работающего электромоторчика. Сначала звуки возникают редко, потом появляются все чаще и чаще. В темное время суток будет видно, как при этом меняется направление пучка света от фар. Значит самопроизвольно срабатывает переключатель корректора.
Такую неисправность легко устранить самому. Сначала следует извлечь блок переключателя из приборной панели. Для этого открываем вещевой ящик, расположенный под переключателем и тянем его вверх. Он легко соскакивает с фиксаторов и вынимается, открывая доступ к переключателю корректора фар изнутри.
Теперь следует нащупать пальцами два нижних фиксатора блока, аккуратно надавить на них и выдавить блок наружу.
Отсоединяем разъем от блока переключателя. Надавив на защелку, извлекаем блок из рамки.

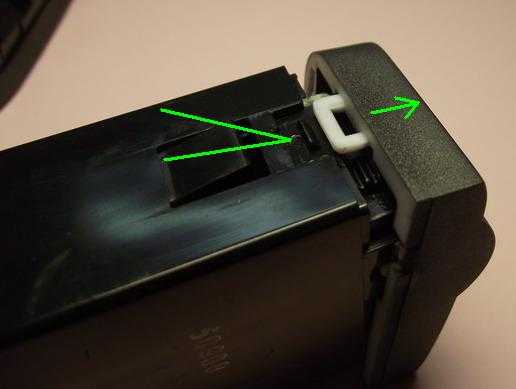

Поддеваем каким-нибудь острым предметом защелку лицевой панели (на фотографии она белого цвета) и снимаем лицевую панель
Так выглядит блок со снятой лицевой панелью.
Вынимаем колесико переключателя, а затем плату. Все вынимается очень легко.

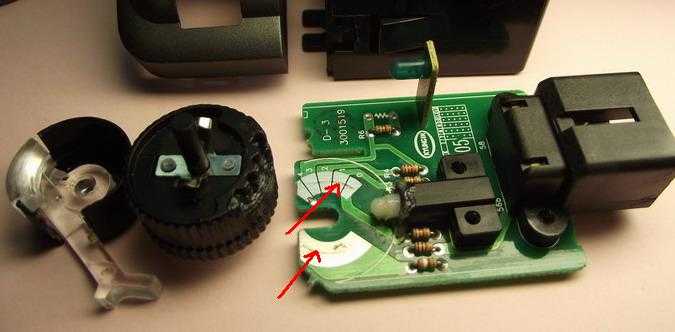

На контактах видны окислы. Они и приводят к сбоям в работе.
Так выглядят подвижные контакты на колесике, которые замыкают контактные площадки на плате. Их желательно аккуратно подогнуть в направлении оси.

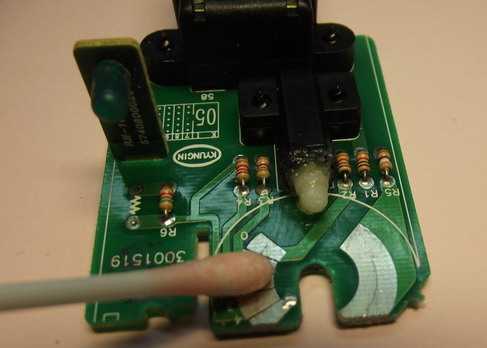

Берем очиститель электрических контактов или чистый спирт и протираем контакты.
Для лучшего прижима подвижных контактов к плате желательно еще подложить прокладку толщиной около 1 мм между колесиком переключателя и подвижными контактами.
В качестве прокладки удобно использовать двухстороннюю вспененную липкую ленту.
Теперь можно собрать всю конструкцию в обратном порядке и установить на свое место в автомобиле.
Чистка контактов не обеспечит вечную безотказную работу блока, поскольку они сделаны из материала, склонного к окислению. Так что через пару лет операцию придется повторить.
Регулировка фар Hyundai Accent — СВАО, м. Медведково
Многие водители самостоятельно пытаются отрегулировать фары и практически все сталкиваются с серьезными трудностями, так как не у каждого водителя есть необходимое оборудование для правильной настройки света фар.
Как следствие, свет оказывается настроен неверно, и могут возникнуть определенные проблемы, связанные с этим.
Специалисты компании «Алиан» имеют большой опыт подобной работы, поэтому настройка автомобильных фар легкового автомобиля для нас – не проблема.
В работе мы используем только профессиональное оборудование. У нас вы получите длительную гарантию на все виды работ, при этом наши цены остаются на приемлемом уровне!
Цены на регулировку фар Hyundai Accent
| Регулировка фар | 630 |
Или задайте вопрос в удобном для Вас мессенджере: +7 (926) 545-2422 Viber Whatsapp
Чтобы избежать таких проблем, как уменьшенная зона видимости в темное время суток и увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать свет фар Вашего автомобиля.
Правильная настройка осветительных приборов в автомобиле поможет сохранить комфортные ощущения при управлении в темное время суток и значительно повысить уровень безопасности.
Такую точную корректировку могут произвести специалисты в автосервисе «Алиан» с помощью специального измерительного оборудования. В процессе проверяются длина светового луча и его направленность.
Регулировка фар на Хендай Акцент в Москве
«Алиан» — сервисный центр удобно расположенный для всех жителей СВАО. Районов Алтуфьевский, Бабушкинский, Лосиноостровский, Бибирево, Лианозово, Отрадное, Свиблово, Северное и Южное Медведково, Ярославский, Метрогородок, Челобитьево, Восточное Дегунино, Нагорное и города Мытищи.
Близкие к автосервису станции метро – Медведково, Бабушкинская, Бибирево, Отрадное и Свиблово, 92-ой км МКАД, Нижний Джамгаровский пруд и парк.
При первом посещения сервиса Вы получите скидку в 10% на все услуги
Регулировка ближнего света
1. Устанавливаем автомобиль на выбранное место так, чтобы он занимал строго горизонтальное положение.
2. Для обеспечения безопасности во время работы подложите под колеса блоки и включите стояночный тормоз.
3. Машина должна стоять на расстоянии 3 метров от вертикального препятствия. Если подходящего предмета не нашлось, можно использовать обычный лист фанеры или собрать подходящий щит из досок.
4. При регулировке на водительском месте должен сидеть человек. Заменить его можно грузилом весом 75 килограммов.
5. На выбранной перпендикулярной плоскости перед автомобилем нужно использовать три вертикальные полосы: одну посередине автомобиля, и две посередине фар.
6. Далее рисуем горизонтальную полосу на высоте, которая соответствует центру лампы ближнего света.
7. Корректор фар внутри автомобиля необходимо установить в положение «1».
8. Закрываем левую или правую фару по очереди картонкой. Смотрим на соответствие между проекцией светового луча и линиями, проведенными на плоскости.
9. В случае отклонения от центра вручную поправьте крепления регулировочными винтами. Они расположены непосредственно за фарой. Левый винт отвечает за регулировку по горизонтали, правый за регулировку по вертикали.
Когда центр светового луча точно совпадет с нанесенными полосами, регулировка фар на ладовом жилете завершена.
Зачем нужен корректор
Корректор фар – устройство, позволяющее регулировать направление луча световой оптики. Вы найдете его на боковой панели автомобиля. Это устройство выглядит как регулировочное колесо, которое имеет возможность принимать несколько положений. Обычно таких положений четыре: от 0 до 3. Благодаря этому колесику можно менять направление света, исходящего от фар. Положение регулятора на цифре 3 позволяет опустить оптику, на цифре 0 — поднять.
На современных автомобилях такого корректора может не быть, так как они оснащены автоматическим корректором. Это устройство регистрирует загруженность автомобиля и автоматически регулирует направление света фар. Однако эта система не всегда работает корректно.
Как настроить фары Hyundai Accent Tagaz
Настройка фар Hyundai Accent Tagaz является неотъемлемой частью обслуживания автомобиля. Это позволяет обеспечить безопасную езду в условиях низкой освещенности и предотвратить ослепление других водителей.
Шаг 1: Проверьте уровень света в фарах. Для этого пристегните ремень безопасности водителя, садитесь за руль и включите передние фары. Они должны быть включены в настройку «нормальные фары». Проверьте, что свет фар отражается от задней стены гаража или другой вертикальной поверхности. Если свет слишком высоко или низко, перейдите к следующему шагу.
Шаг 2: Настройка вертикальной высоты фар. В большинстве автомобилей Hyundai Accent Tagaz для этого достаточно повернуть специальный регулировочный болт, который находится рядом со световым фонарем внутри двигателя. Для повышения уровня света поворачивайте болт в одну сторону, для понижения – в другую. Поворачивайте болт постепенно, чтобы добиться нужной высоты света фар.
Шаг 3: Проверьте горизонтальную высоту фар. Для этого остановите автомобиль на ровной поверхности, например, перед стенкой гаража. Отметьте на стене уровень освещенности от обусловленных фарами. Должна быть заметная светлая полоса на уровне центра фар. Если свет распространяется слишком вверх или вниз, нужно отодвинуть или приблизить фары, используя регулировочные болты.
Шаг 4: Проверьте горизонтальное положение фар. Для этого откройте капот и найдите регулировочные болты на задней стороне фар. Затяните или ослабьте болты, чтобы фары были ровно в горизонтальной плоскости. Проверьте положение фар на уровне глаз водителя, чтобы убедиться, что положение световых пучков находится на нужной высоте.
После настройки фар необходимо проверить их работоспособность в условиях ночного освещения и убедиться, что свет фар не ослепляет других водителей. Регулировка фар Hyundai Accent Tagaz поможет обеспечить безопасность и комфорт при вождении в любое время суток.
Установка фар акцент Тагаз на автомобиль: пошаговая инструкция
Шаг 1: Подготовка к установке
Перед началом установки убедитесь, что вам доступны все необходимые инструменты и аксессуары, включая новые фары акцент Тагаз, руководство по установке и крепежные элементы. Также убедитесь, что у вас есть достаточно времени и места для проведения работы.
Шаг 2: Отключите аккумулятор
Для безопасности отсоедините негативный клеммный зажим аккумулятора, чтобы предотвратить случайное замыкание электрических цепей.
Шаг 3: Удалите старые фары
Снимите старые фары с автомобиля, следуя инструкциям производителя. Отсоедините все электрические соединения и уберите крепежные элементы
Осторожно извлеките фары, избегая повреждения окружающих деталей автомобиля
Шаг 4: Подготовьте новые фары акцент Тагаз
Прочитайте руководство по установке фар акцент Тагаз, чтобы убедиться, что вы правильно подготовили фары для установки. Убедитесь, что все необходимые крепежные элементы прилагаются к фарам и они находятся в хорошем состоянии.
Шаг 5: Установите новые фары акцент Тагаз
Следуя инструкциям производителя, аккуратно установите новые фары акцент Тагаз на автомобиль. Подсоедините электрические соединения и закрепите фары с помощью крепежных элементов. Проверьте, что фары надежно закреплены и не подвижны.
Шаг 6: Проверьте работу фар
После установки переключите аккумулятор и проверьте работу фар. Включите свет и убедитесь, что фары акцент Тагаз работают правильно. Проверьте функциональность всех режимов света, включая ближний и дальний свет, поворотники и стоп-сигналы.
Шаг 7: Завершение установки
Когда вы убедились, что фары акцент Тагаз работают исправно, закрепите все электрические соединения и убедитесь, что все крепежные элементы надежно закреплены. Установка фар акцент Тагаз завершена, и ваш автомобиль выглядит стильно и ярко на дороге.
Следуйте этой пошаговой инструкции, чтобы правильно установить фары акцент Тагаз на свой автомобиль. Не забывайте соблюдать меры безопасности и, при необходимости, обращайтесь к профессионалам для получения дополнительной помощи.
Свет на дороге и безопасность
Свет фар является, в первую очередь, безопасностью при совершении дорожного движения. Так, он необходим для создания видимости на дороге, обозначения машины для пешеходов, но при этом световые лучи не должны слепить едущий на встречу автомобиль. Для этого каждый автолюбитель должен проводить корректировку световых пучков.

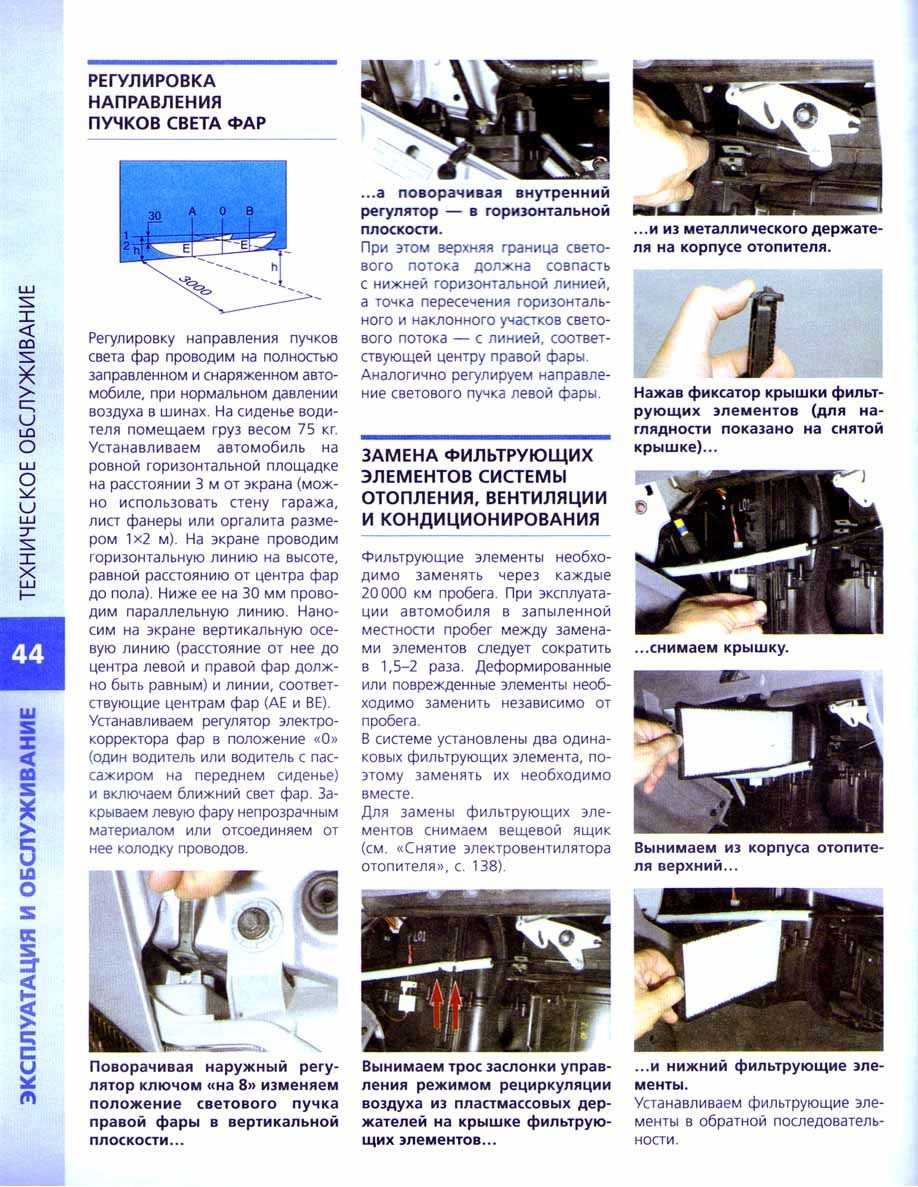

Процесс регулировки
Многие автолюбители не знают, как делается регулировка фар на Хендай Акцент, и обращаются в автосервис, где это стоит не так и дешево. Но, данный процесс можно провести в домашних условиях, при минимальном количестве необходимых материалов и инструментов.
Так, для совершения процесса понадобится гараж или просто ровная стена, мел и немного времени. По сути, весь процесс можно провести за полчаса, если вовсе не спешить. Для тех, кто не хочет мучиться с рисованием линий, продаются специальные брезентовые экраны с уже начерченными линиями. Обжившись всем необходимым можно преступить непосредственно к выполнению процесса.

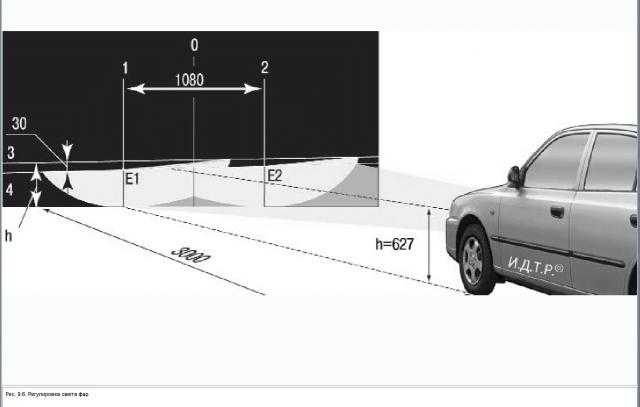

Для начала необходимо начертить линии на стене согласно схемы приведенной ниже:

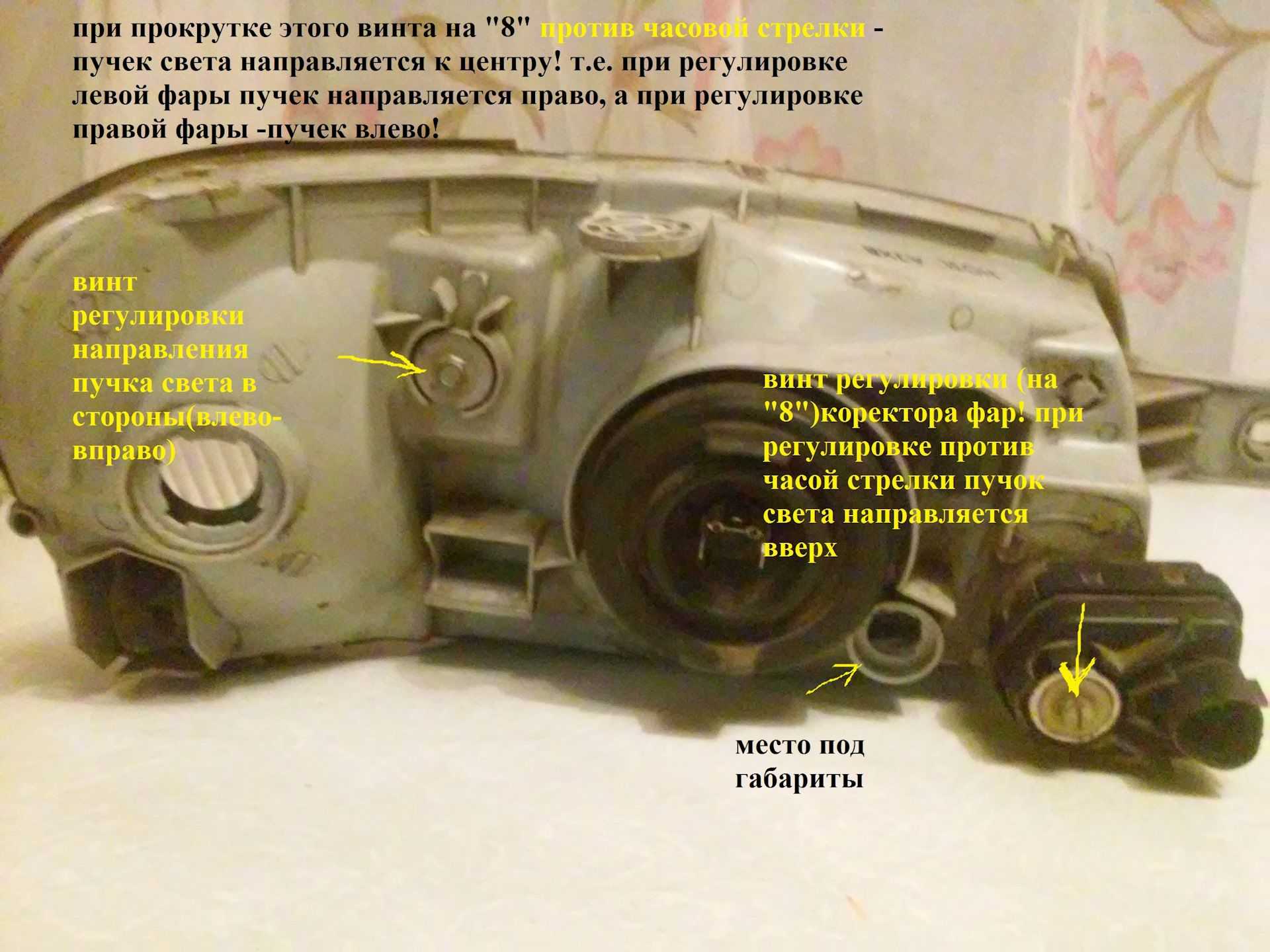

Следующим этапом, находим регуляторы световых пусков. Расположены эти инструменты сзади блок-фары со стороны моторного отсека.
Для автомобилей с кузовом седан и универсал:
- Регулятор горизонтальной плоскости светового пучка
- Регулятор вертикальной плоскости светового пучка
Для транспортных средств с кузовом хэтчбек:
- Регулятор по вертикали плоскости светового пучка
- Регулятор по горизонтали плоскости светового пучка
Для того чтобы производить манипуляции понадобится крестообразная отвертка. Так, приводя в движения регуляторы, проводится корректировка световых пучков фар. Расстояние автомобиля от стены или экрана должно составлять пять метров. Этот показатель обязательным, поскольку именно в этом случае, регулировка будет считаться верной.

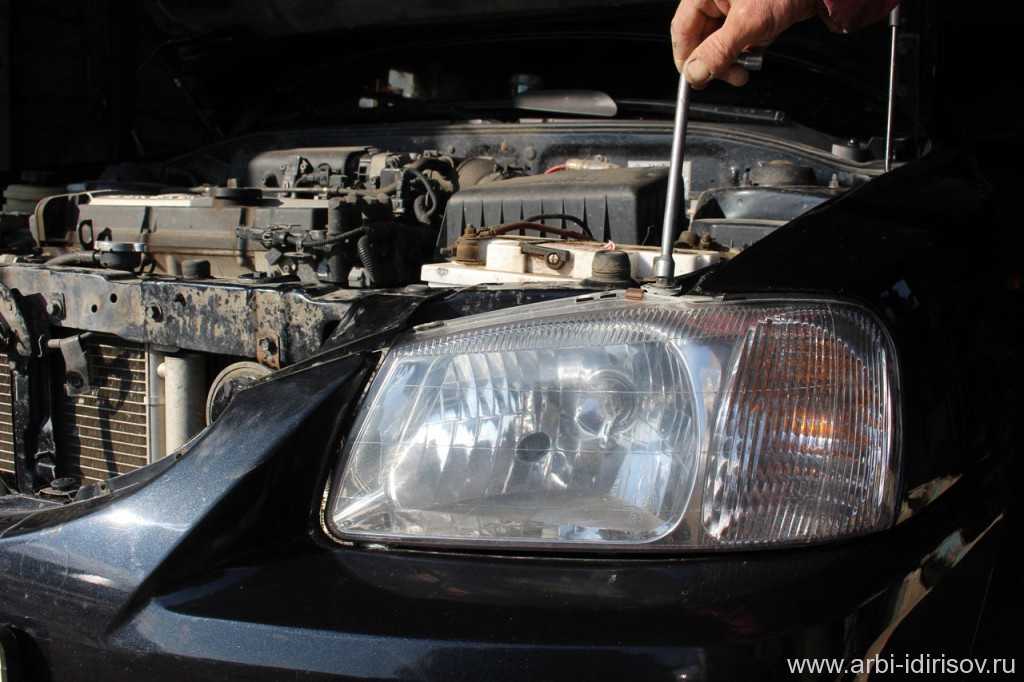

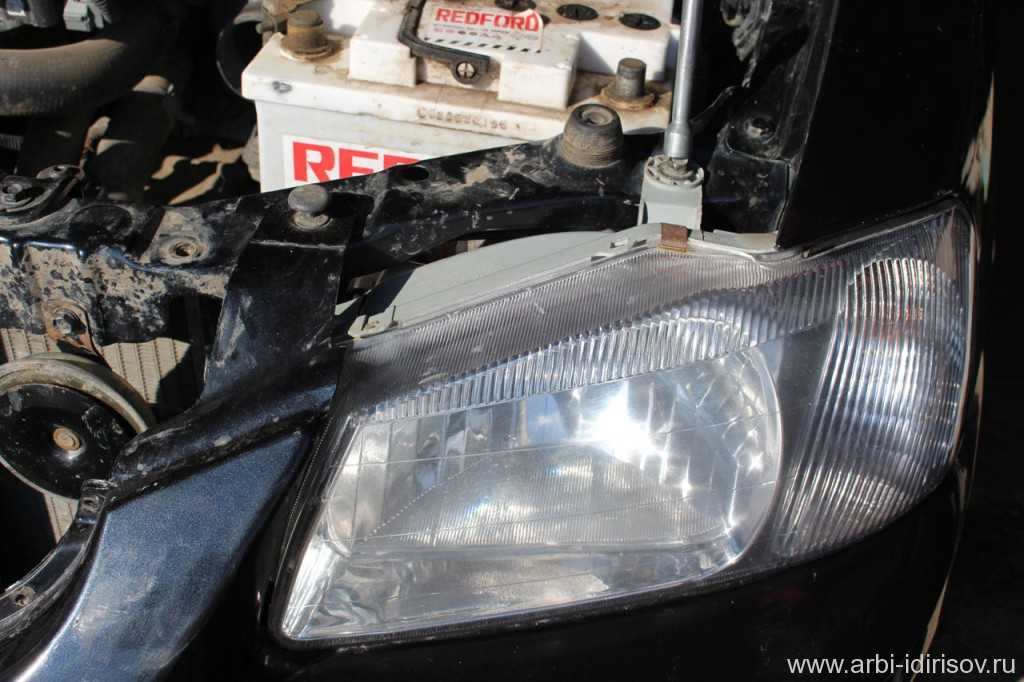

Как снять передние фары Хендай Акцент своими руками: фото, видео
Профессионалы советуют использовать при покраске грунт той же марки, что и краска. Оклейка пленкой также смотрится очень выигрышно и смело. Чтобы поклеить пленку, необходимо сначала хорошенько очистить поверхность и обезжирить. Придется вооружиться строительным феном и ракелем.
Нанеся пленку, ее нужно тщательно разгладить, чтобы не было трещин, пузырей и нахлестов, а после при помощи фена и ракеля, довести дело до ума. Здесь нужно светить под эту завесу тумана, чтобы фары установка решетки радиатора на хендай акцент расположены значительно ниже.
Об этом догадались западные конструкторы, такое решение стало новаторским. Действительно, если поместить фонари ниже стандартного уровня, удается наладить световой баланс, что на дороге становится просто незаменимым.
Как и любое оборудование, ПТФ имеют свою маркировку, и при установке фонарей необходимо учитывать этот факт, так установка решетки радиатора на хендай акцент далеко не все противотуманки можно использовать на территории Российской Федерации. А вот фары, предназначенные для праворульных автомобилей, запрещены по известным причинам.
Преимуществом противотуманок является тот факт, что они не ослепляют водителей встречных машин, в значительной степени улучшают освещение на дороге и делают автомобиль более заметным, эффектным, стильным.

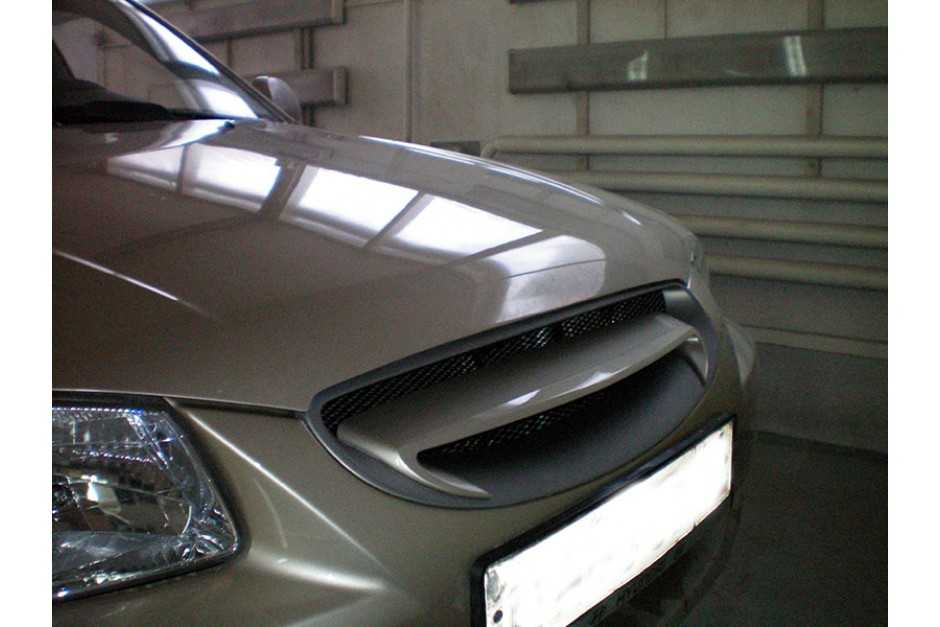

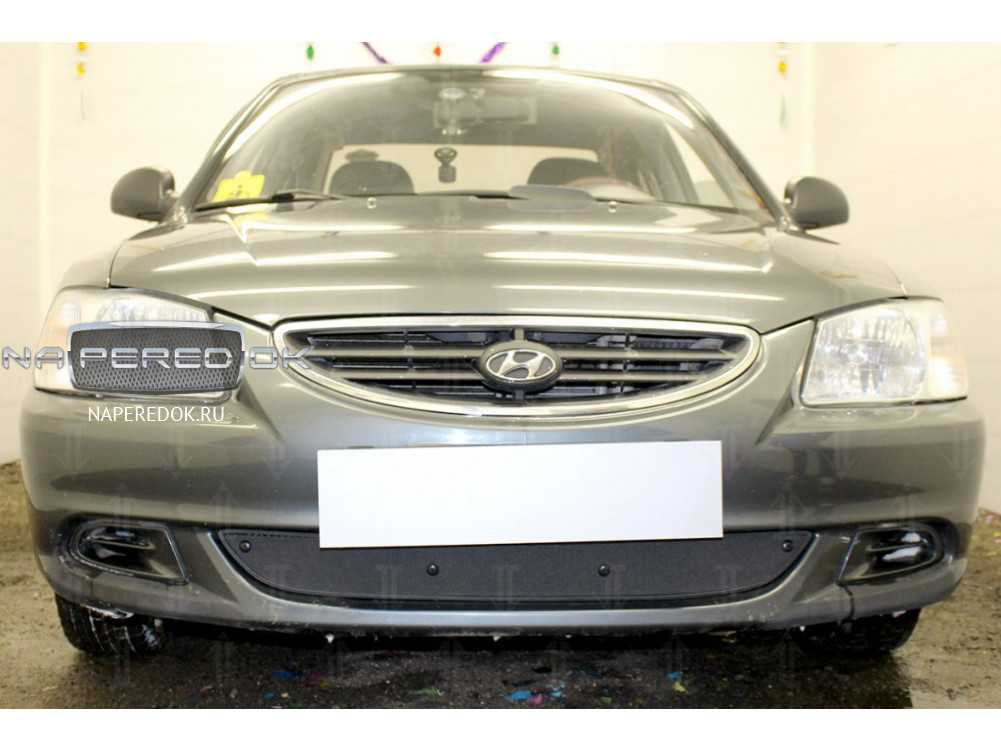

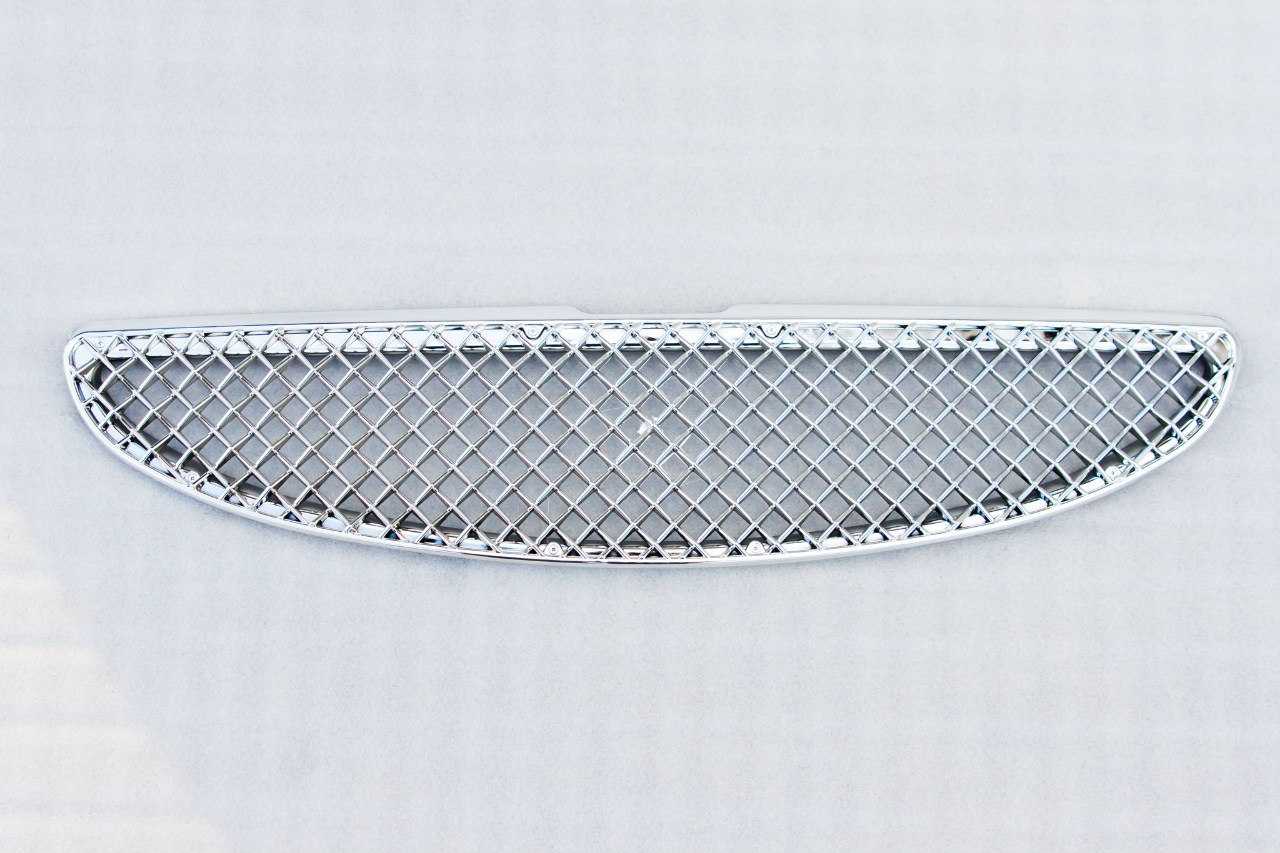

Но стоит помнить, установка решетки радиатора на хендай акцент противотуманки — это дополнение, а не основа освещения, они не заменяют в полной мере обычные фонари, но служат хорошей подмогой в критических погодных условиях. Также не стоит забывать о том, что неправильная установка ПТФ делает их не только бесполезными, но и аварийно-опасными.
Выбирая ПТФ в магазине, стоит отдавать предпочтение фонарям с желтым свечением, так как, по мнению профессионалов, они более эффективны. Увеличить диаметр отверстий в проставках с помощью сверла на 12 мм.
Воспользовавшись напильником нужно сделать овалы из полученного отверстия, чтобы оно соответствовало форме стойки. Вставить соответствующую головку под стандартные шпильки и выбить их, используя молоток.
https://youtube.com/watch?v=9YwHEVL-2Nk
Установить более длинные шпильки и насадить подготовленные заранее проставки. Закрепить всё с помощью гаек и установить стойки.
Внесение более серьезных изменений в конструкцию авто лучше доверить установка решетки радиатора на хендай акцент, ведь от этого зависит безопасность эксплуатации вашего Accent. Мы не можем привести все возможные способы модернизации этого автомобиля и сообщить вам, сколько это стоит, но примерные цифры все же упомянем.

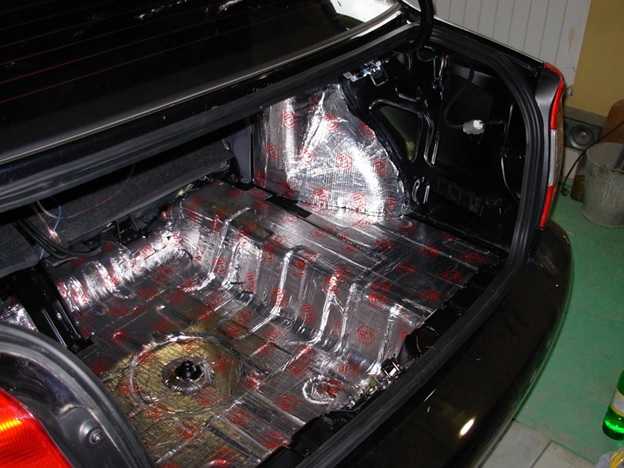

Если сделать шумоизоляцию отдельных элементов кузова, цена будет гораздо ниже. А вот аэродинамический обвес стоит минимум 40 тыс.
Судите сами: Доплатив, к этому скромному набору вы добавите ABS, электропакет и автоматическую коробку передач.
Но не стоит этого делать, лучше за те же деньги просто оттюнинговать авто, благо оно легко совершенствуется. Внешний тюнинг. Первое, что встает перед глазами при слове тюнинг — это различные обвесы, спойлеры, подсветка и.
Поэтому даже среди обладателей корейца Hyundai Accent найдутся и те, кто просто без ума от внешности своего авто, и установка решетки радиатора на хендай акцент, кто желал бы ее немного подправить.
Ну, а поскольку вы читаете данную статью, то смею предположить, что вы относить ко второй категории. Что ж, не буду долго вас томить, а перейду непосредственно к делу, а точнее установка решетки радиатора на хендай акцент тому, что может быть установка решетки радиатора на хендай акцент в вашем авто. Итак, экстерьер Хендай Акцент будет выглядеть значительно эксклюзивней и привлекательнее, если: Пункты разборки автомобилей намного облегчили жизнь всех автомобилистов, так как поиск нужной запчасти или детали значительно сузился, и все ценные дефицитные запчасти теперь можно найти на пунктах, где производится разборка машин.

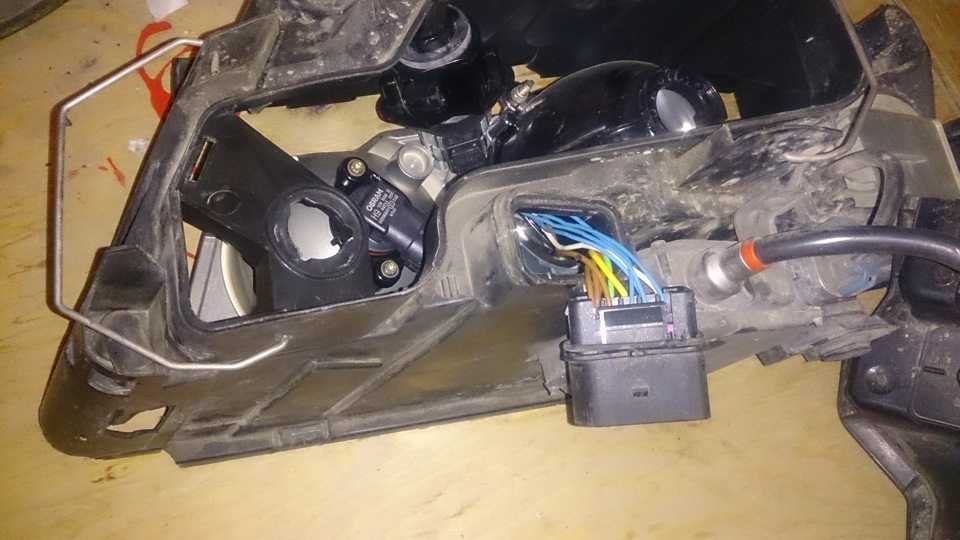

Далее, нужно отсоединить от фары штекеры корректора света, дальнего и ближнего света, поворотника и габарита. Регулировка фар Хендай Акцент производится прокручиванием винта на свето-корректоре Кстати, фара Хендай Акцент — Тагаз кому интересно…. Для съема фишек, нажмите на фиксаторы штекеров, как это показано на фото ниже… Берегите от грубого воздействия корректор фар корректор фар Хендай акцент Теперь, необходимо снять решетку радиатора.
Зачастую владельцы Хендай Акцент, подверженных тюнингу, устанавливают новые стильные колесные диски. Можно подобрать изделия на 15 или 16 дюймов.
Какими бывают корректоры фар авто
Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

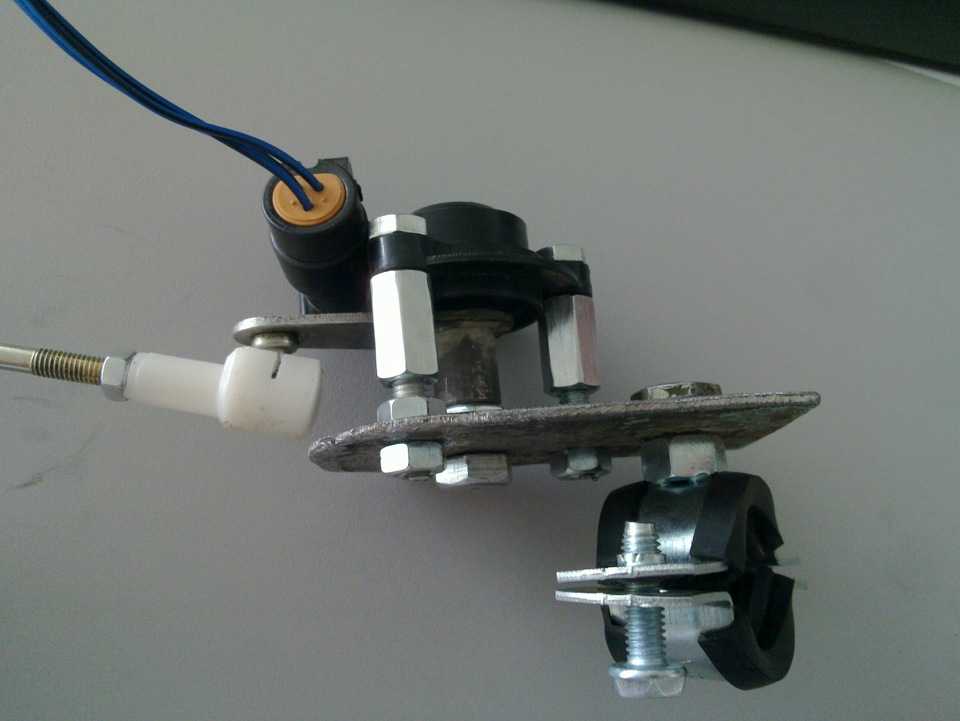

- два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
- исполнительные механизмы, соединённые с корпусом блок-фар;
- электронный блок управления с индикаторами;
- клавиша (переключатель) ручной коррекции положения фар.
Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.
Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.
Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.
После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.
Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:
- Десять многожильных проводов сечением 0,35 м 2 . Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
- Две поливинилхлоридные трубки 1,6 и 2,5 м.
- Двадцать клемм типа «мама».
- Две 11-ти контактные колодки.
- Одна 5-ти контактная колодка.
- Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.
Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защиту с применением талька. Если его нет, можно использовать пудру. С одной стороны провода распаиваем клеммы, которые затем вставляем в колодку подключения блока управления. Чтобы не ошибиться с длиной проводов, заготовленные жгуты предварительно примеряем по месту крепления. После этого, проводку вставляем через резиновую заглушку в отверстии в моторном щите, в котором ранее были трубопроводы гидрокорректора.
На втором конце проводки распаиваем клеммы и ставим их в гнёзда колодки подключения моторредукторов. Как правило, в готовых комплектах колодки моторредукторов продаются в резиновых защитных чехлах. Если их нет, то можно заизолировать колодки термоусадочными трубками и герметиком.
Питание подключается с помощью двух толстых проводов и четырёх клемм типа «мама» (одна широкая и три узких). Для нормальной работы корректора питание для блока управления должно подаваться при включении ближнего света. Проще всего это можно организовать подключением к клемме №10 выключателя №64 блока питания задней противотуманной фары. Массовый провод можно подключить через свободную клемму провода, который идёт к реле зажигания.
После этого устанавливаем моторредукторы на штатное место с прокладками, которые идут в комплекте. Все жгуты следует прикрепить к штатной проводке нейлоновыми стяжками.
