Инструкция регулировки сцепления своими руками на ВАЗ 2114
Процедура регулировки троса ВАЗ 2114 8 клапанов не отличается сложностью. Весь ремонт можно выполнить самостоятельно. Для совершения ремонта, сначала потребуется подготовить такой инструмент:
- крестовая отвертка или головка №8;
- комплект рожковых ключей на 13 и 17;
- WD 40 или аналогичное средство;
- линейка/строительная рулетка/другой измерительный прибор.
Чтобы отрегулировать сцепление понадобится:
- ветошь;
- гаечные ключи на 17, 19 и 10;
- плоская отвертка.
Регулировка муфты сцепления ВАЗ 2109
Операцию можно выполнить следующим образом.
- Загнать машину на смотровую яму.
- Перевести рычаг в положение нейтраль.
- Снять картер сцепления и вытянуть выжимной.
- Провернуть регулировку до нужного положения.
- Проверить корпус муфты на наличие течи смазки.
Как отрегулировать трос сцепления
Чтобы правильно подтянуть тросик необходимо провести такую процедуру.
- Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
- Ради безопасности отключить клеммы с аккумулятора.

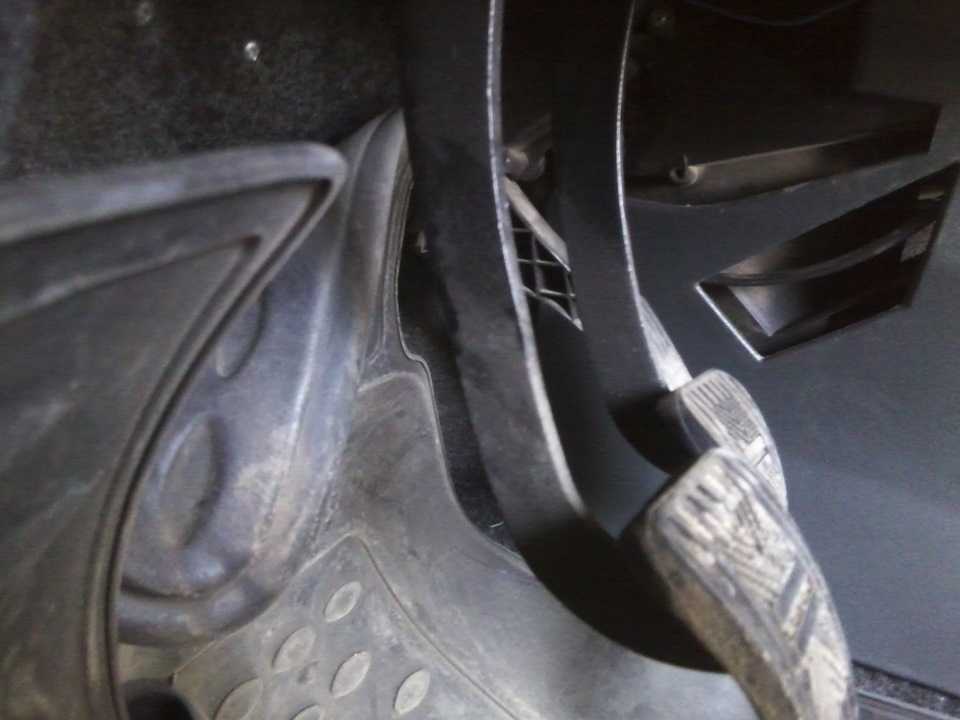

- В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.
- Открывается капот.
- Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).
- Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
- На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).
- Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
- Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
- Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.
- После калибровок, механизм собирается в обратном порядке.
- Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.
Как самостоятельно поменять и отрегулировать трос
Следует придерживаться инструкции.
- Поставить машину на ручник и снять клеммы с аккумулятора.
- Найти и вытереть от грязи магистраль под капотом. Ее можно распознать по характерному расположению (на фото указывается цифрами от 1 до 3).
- Далее найти узел регулировки и гаечными ключами ослабить контргайку.
- Затем следует регулировочную часть вращать до достижения необходимого хода педали.
Проверка работы
После окончания работ требуется сесть в машину и несколько раз до упора вдавить педаль сцепления. После этого проверить работоспособность устройства – это делается так.
- Заглушить двигатель и поставить машину на ручник, предварительно убедившись в его исправности.
- Переместить рычаг в положение нейтрали.
- Завести мотор и включить любую передачу.
- Плавно бросить сцепление, примерно на середине ее хода машина начнет дергаться и заглохнет.

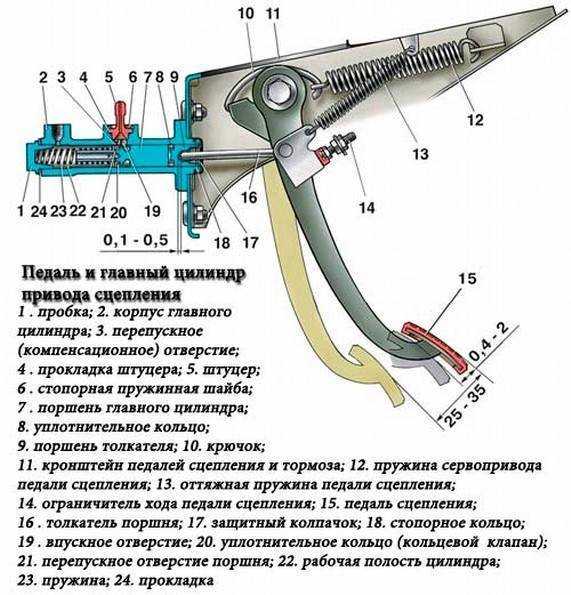

Регулировка свободного хода педали сцепления
Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.
Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.
Проверка рабочего хода педали сцепления Ваз 2114
Проверить длину хода сцепления можно так.
- Обычную линейку прислонить к педали так, чтобы между плоскостью последней и полом получился прямой угол.
- Запомнить позицию и надавить до упора на рычаг.
- Высчитать разницу между верхним и нижним положением поверхности, она должна быть в пределах 120-130 миллиметров.
Правильная настройка сцепления
Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.
- Поставить машину на ручник.
- Завести мотор на нейтральной передаче.
- Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.
Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.
Замена механизма сцепления
Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.
Чтобы снять сцепление потребуется:
- загнать машину на подъемник или смотровую яму;
- снять переднее левое колесо, воздушный фильтр и аккумулятор;
- открутить провода и тросы, идущие от КПП;
- снять подушку коробки передач, мотора;
- далее потребуется открутить все видимые болты, удерживающие коробку на месте;
- аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
- на демонтированном узле открутить корзину сцепления и все дополнительные части.
Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.
Устройство сцепления ВАЗ 2114
Аналогичен машинам десятого поколения.
Здесь используется механическая тяга, где в качестве рабочего элемента установлен стальной трос.
Схема сцепления
Последовательность элементов в цепи сцепления.
- Педаль.
- Шарнир, соединяющий рычаг и тросовую тягу.
- Непосредственно магистраль.
- Регулировочная муфта.
- Сцепной шарнир троса и вилки выжимного.
- Фрикционный механизм.
Коротко об устройстве фрикционной муфты и ее назначении
Состоит из корзины, диска сцепления, выжимного подшипника, фрикционных накладок.
Простой механизм предназначен для отключения КПП от двигателя для возможности переключения передач.
Принцип работы сцепления
Условно принцип действия можно описать так.
- Автомобилист нажимает на педаль.
- Трос натягивается и приводит в движение выжимное устройство через вилку.
- Пружины в корзине сжимаются, и ведущая часть отсоединяется от ведомой.
- Мотор отключается от коробки передач.
Признаки неисправности
При обращении на СТО, пользователи наиболее часто описывают симптомы:
- наличие посторонних шумов при переключении передач;
- рычаг не втыкается в позицию;
- на старте или при разгоне имеются рывки, подергивания;
- теряется динамика;
- увеличивается расход топлива.
Процесс замены сцепления
Процесс замены диска сцепления не несет в себе больших сложностей, но требует внимательного отношению к каждому шагу. Не отклоняйтесь от следующей инструкции:
При необходимости замените всю корзину в сборе. Соберите все элементы в обратной последовательности.
Для экономии времени и снижения количества манипуляций можно заменить сцепление без снятия коробки. На этапе отсоединения болтов крепления достаточно сдвинуть коробку влево. Этого будет достаточно для замены диска без снятия. Изучив вопрос, как заменить сцепление на ВАЗ 2114 своими руками, работу по смене диска можно провести самостоятельно, однако для регулировки троса лучше обратиться к профессионалам. Неправильная регулировка может привести к тому, что при включении передач будет подклинивать кулиса и возникать другие проблемы. Инструкцию с пошаговой регулировкой можно найти в сети.
