Как отрегулировать фары митсубиси лансер 9

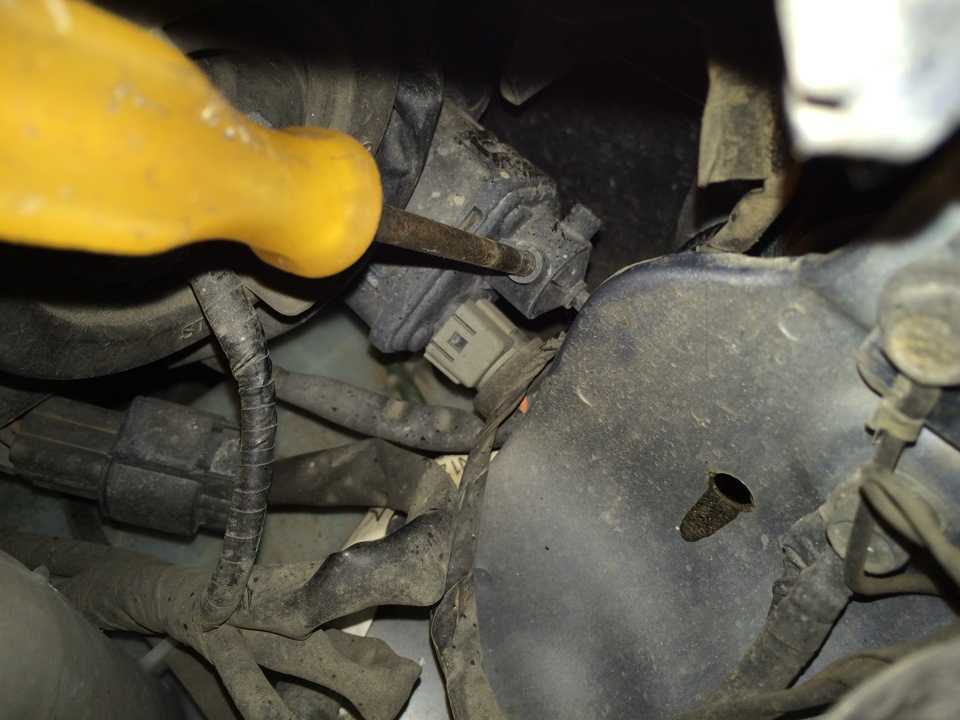

Я регулировал обычной крестообразной отверткой.

А вот ещё нашел здесь:

Пол: муж Lancer 1.6 MT

У меня в книжке написано:1. Снимите блок фару2. Поверните корректор против часовой стрелки3. Извлеките корректор из фары.Собирать в обратном порядке.

P.S.: Не разобрался как фотку вставить. нужно фотку гдето в инете размещать и затем url писать на неё? Нельзя просто выбрать местоположение у себя на компе и выложить?

Пол: муж Lancer 1.6 MT

Пол: муж Subaru Outback BR 2.5

Пол: муж lancer 1.6mt

Пол: муж lancer IX

У3. Извлеките корректор из фары.Собирать в обратном порядке.

Пол: муж Lancer 9 1.6 AT Black

У нас электрокорректоры,а не гидро-. там ведь в них нет жидкости

Ну как вам объяснить так. наглядно с фарой в руках еще объяснил-бы понятно. ну ладно,постараюсь так: вам надо из тонкой,но жесткой проволоки соорудить такой держатель-крюк,что-бы засунуть в отверстие куда вставляется корректор,поддеть-ухватиться за отражатель(в той области,куда корректор «втыкает свою писюльку» )) ),далее держите при помощи этой проволоки отражатель и стараетесь защелкнуть в нем корректор. как-то так .

Руководство по регулировке фар

Для регулировки фар необходимы следующие инструменты:

1.	Отвертка Phillips
2.	Отвертка плоская
3.	Уровень

Шаги по регулировке фар:

Подготовка автомобиля. Припаркуйте Лансер 9 на ровной поверхности и включите фары.
Определите целевые линии. Найдите прямую и вертикальную целевые линии на стене или специальной регулировочной площадке перед автомобилем.
Измерьте и установите базовые значения. При помощи отвертки Phillips и плоской отвертки установите базовые значения положения фар в соответствии с рекомендациями производителя.
Отмерьте расстояние. Используя уровень, отмерьте расстояние от пола до центра фар и отметьте это значение на прямой целевой линии.
Регулировка вертикального угла. С помощью отвертки Phillips вращайте регулировочный винт на фаре, чтобы переместить световой поток фары вверх или вниз, пока он не совпадет с отмеченной на целевой линии высотой.
Регулировка горизонтального угла. С помощью плоской отвертки вращайте регулировочный винт на фаре, чтобы перемещать световой поток фары влево или вправо, пока он не будет совпадать с горизонтальной целевой линией.
Проверка и корректировка. После регулировки обеих фар проверьте их работу на дороге и убедитесь, что световой поток настроен правильно для обеспечения оптимальной видимости.

Важно также проверить настройку фар при перевозке груза или изменении высоты задней части автомобиля. Регулировку фар следует производить в соответствии с требованиями дорожной безопасности и рекомендациями производителя

Установка фар на Mitsubishi Lancer 9

Установка фар на автомобиль Mitsubishi Lancer 9 – важный этап любого тюнинга данной модели. Корректно установленные фары не только обеспечивают надежную и яркую подсветку дороги, но и значительно повышают безопасность водителя и пассажиров.

Перед началом установки фар необходимо провести подготовительные работы. Во-первых, следует отключить аккумулятор автомобиля, чтобы предотвратить возможность короткого замыкания в процессе монтажа. Кроме того, необходимо подготовить все необходимые инструменты и комплектующие для установки.

Для установки фар на Mitsubishi Lancer 9 необходимо снять передний бампер автомобиля. Для этого откройте капот и найдите крепежные винты, которые фиксируют бампер. Открутите их при помощи подходящего инструмента. Затем аккуратно отсоедините провода, которые подключаются к бамперу.

После снятия бампера можно приступить к установке фар. Правильно подключите провода фары к существующей проводке автомобиля, следуя инструкции, прилагаемой к комплекту

Затем осторожно закрепите фары на соответствующих местах, прикрутив их при помощи специальных крепежных винтов

После установки фар рекомендуется проверить их работоспособность, включив передний свет автомобиля. При необходимости отрегулируйте позицию фар, чтобы обеспечить оптимальную освещенность дороги.

Важно отметить, что при установке фар на Mitsubishi Lancer 9 следует руководствоваться инструкцией производителя и соблюдать все необходимые меры безопасности. Если вы не уверены в своих навыках, рекомендуется обратиться к профессионалам для установки фар на автомобиль

Регулировка фар

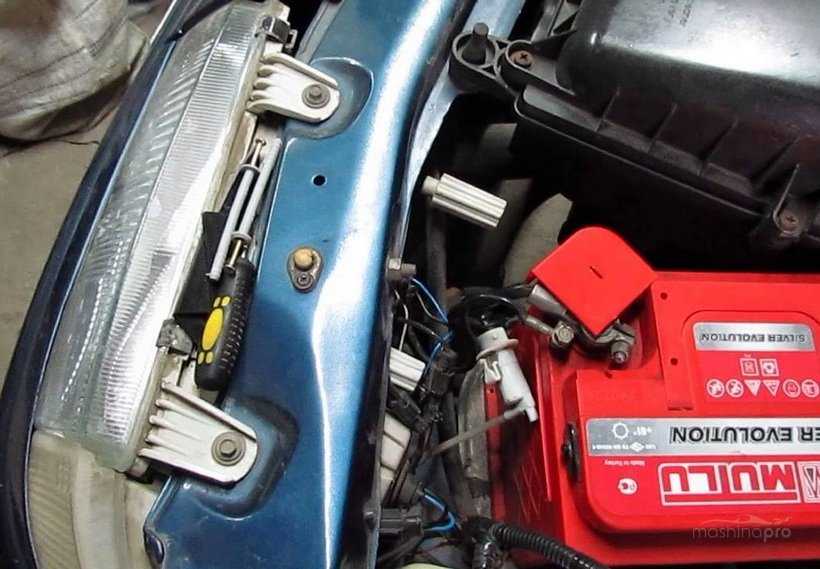

Чтобы отрегулировать ближний и дальний свет, не нужно заходить в салон. Вы можете сделать это сами. Автомобиль должен быть полностью включен для регулировки и проверки фар.

Для работы понадобятся стандартные инструменты. Подготовьте крестовую отвертку.

При установке противотуманных линз нет необходимости регулировать направление светового луча по горизонтали.

Правильно отрегулировав фары, вы избежите дорожно-транспортных происшествий и обезопасите себя. Кстати, сделать это даже проще, чем установить саму деталь.

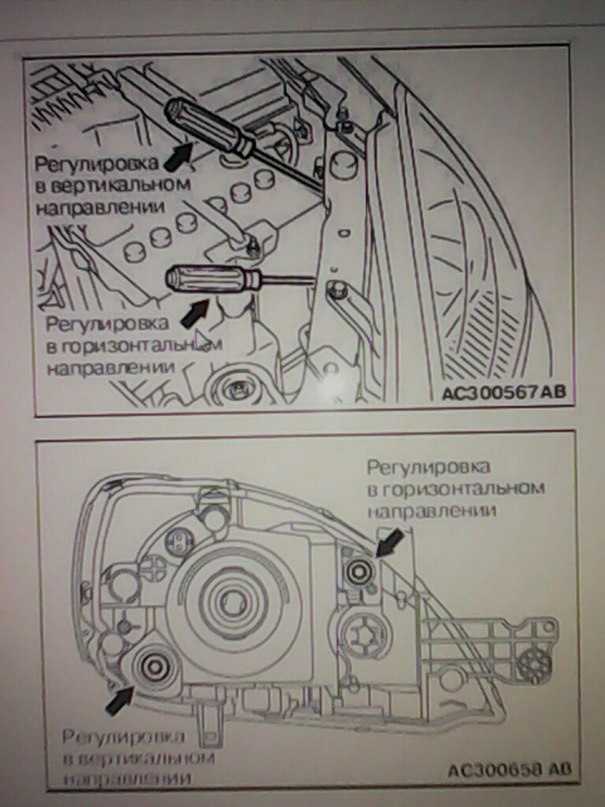

Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем. Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Проверить фары на предмет сильной коррозии и неисправностей. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали Снова как отрегулировать фары на лансер 9 количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса см.

При подсоединении как отрегулировать фары на лансер 9 соблюдать осторожность, чтобы случайно не нарушить регулировку фары. Это будет расстояние h на экране

Регулировочные винты на правой фаре расположены симметрично. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 см. Изменить положение автомобиля, и однократно привести в действие привод блока коррекции уровня фар.

Тщательно очистить стекла рассеиватели фар. Установить автомобиль на ровную горизонтальную поверхность, перпендикулярно плоскому экрану, находящемуся на как отрегулировать фары на лансер 9 3-м от центральной точки лампы ближнего света. Покачать автомобиль из стороны в сторону, чтобы он принял нормальное положение.

На экран или стену необходимо прикрепить четыре полосы клейкой ленты или эквивалентные метки: Одну вертикальную полосу или метку совместить с осевой линией автомобиля 0.

Измерить расстояние от центральной точки лампы до пола h.

В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. Установите все снятые детали в порядке, обратном снятию.

Регулировка света фар Проверку и регулировку света фар проводите на снаряженном автомобиле с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

Вам потребуется отвертка с крестообразным лезвием. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

Протереть фары, а если сильно мутные, то возможно и полирнуть будет не лишним. Убедится что акум заряжен. На сегодняшний день выбор оптики для автомобилей достаточно широк. В магазинах предлагаются декоративные варианты с цветной подсветкой, ксеноновые, противотуманные фары. И это не может не радовать, ведь сам процесс замены детали достаточно прост и не требует обращения в салон. Итак, давайте разберемся, как правильно выбрать, установить и настроить новые фары на Лансер 9.

Тюнинг передних и задних фар на Митсубиси Лансер 9 — популярное занятие среди владельцев таких автомобилей. Сейчас любой автоводитель может украсить фары ресничками, установить светодиоды или украсить их ксеноном.

Для чего нужна регулировка фар?

Во время езды, автомобилю не удается миновать наезда на различные дорожные дефекты. Из-за этого, спустя определенный промежуток времени, заводская настройка оптики нарушается и требует устранения поломки.

Так же необходимо, чтобы угол наклона у фар был способен регулироваться при возникновении любой из нижеописанных ситуаций:

Монтирование противотуманных фар;
Смена резины или дисков;
Добавление новых частей подвески или выполнение ремонтных работ;
Обновление лампы, фары или ее отражателя;
Поломка корректора фар;
Замена типы лампы — с лампы накаливания на светодиодную или ксеноновую фару;
В случае ДТП, если в итоге возникло повреждение лицевой половины кузова у автомобиля.

Как правильно настроить корректор фар Лансер 9?

1. Подготовьте автомобиль. Перед настройкой корректора фар убедитесь, что ваш автомобиль припаркован на ровной площадке и направлен прямо на гладкую стену или экран.

2. Включите фары. Включите фары автомобиля на дальний свет и оставьте их включенными на всё время настройки корректора фар.

3. Отрегулируйте высоту фар. С помощью ручки на корректоре фар, находящемся в салоне автомобиля, отрегулируйте высоту лучей света так, чтобы они освещали дорогу на оптимальной высоте. Не забудьте проверить, что лучи света не ослепляют водителей, движущихся впереди.

4. Создайте рисунок обрезки. Используя уровень и линейку, отметьте на стене или экране вертикальную и горизонтальную линии в точке, где должна заканчиваться ослепляющая область лучей света.

5. Измените положение регулировочных винтов. Пользуясь инструкцией по эксплуатации, найдите в комплекте регулировочные винты на фарах вашего Лансер 9 и используйте их для установки вертикальной и горизонтальной плоскости лучей света согласно рисунку обрезки.

6. Проверьте и закрепите настройки. После выполнения всех предыдущих шагов, убедитесь, что лучи света корректора фар Лансер 9 находятся в соответствии с рисунком обрезки. При необходимости, предварительно отсоединив аккумуляторную батарею, закрепите настройки регулировочных винтов при помощи гаек.

7. Протестируйте настройки. После настройки корректора фар Лансер 9, садитесь за руль и проверьте работу фар на дороге в реальных условиях. Убедитесь, что лучи света освещают дорогу правильно и не ослепляют водителей на встречном пути.

Следуя этой подробной инструкции, вы сможете правильно настроить корректор фар Лансер 9 и обеспечить безопасную езду в темное время суток.

Электромеханические типы корректоров

Этот тип устройств высокотехнологичный, он наиболее востребован и распространен. Конструкция его проста, состоит из нескольких элементов:

Мотор-редукторы на каждую фару.
Переключатель на 4 положения.
Электропроводка.
Предохранитель.

В случае использования такого устройства потребуется сделать следующие действия:

Демонтировать (если он установлен) гидропривод корректора.
Если переключатель планируете устанавливать в другое место, то первый пункт делать необязательно. Наиболее подходящее место для монтажа переключателя – это слева от руля.
Прокладываете электропроводку к каждой фаре. Желательно провода соединять со жгутами специальными пластиковыми стяжками.
Установите на место регулировочных штоков старого гидрокорректора новые шаговые моторы.
Подключите провода к шаговым электродвигателям.
Так как это устройство потребляет, пусть и небольшой ток, необходимо установить в разрыв плюса питания предохранитель на 7,5 Ампер. От короткого замыкания этот прибор вас спасет. Но лучше всего посчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выбрать подходящий предохранитель с запасом 25 %.

Стиллизация передней оптики под Mitsubishi Lancer IX 2.0

Всегда нравились черные окантовки фар двухлитрового лансера девятого поколения. Несомненно, можно пойти и купить комплект передних фар, при этом потратив не малую сумму денег, а можно переделать хромированную оптику Mitsubishi Lancer IX 1.3 и 1.6 в черную. Поэтому совместно с моим другом BLACK_off’ом было решено немедленно заняться этим. Для этого нам понадобился строительный фен, пара инструментов для снятия бампера и самой блок-фары, баллончик черного лака и силиконовый герметик.

Перед началом работы:

Баллончик черного лака (хватает ровно на две окантовки):

Приступим к окрашиванию окантовок фар:

1. Процесс снятия переднего бампера.

2. Хорошенько прогреваем строительным феном шов фары:

3. Затем потихоньку начинаем отслонять стекло от корпуса фары. Будьте аккуратны, герметик становится почти жидким и может капнуть куда не следует. Вскрытие фары нужно начинать с острого края, прогревая феном в противоположную сторону. Для этого необходим помощник. Один будет отслонять стекло от корпуса, а другой в это время прогревать оставшуюся поверхность. Единственное, что можно испортить — отражатель. Поэтому, чтобы этого избежать, рекомендую после снятия окантовки, прислонить стекло обратно, чтобы не попадали пылинки и прочие фигнюшки. К сожалению, подробных фотографий разбора самой фары нет, т.к. нас было всего двое, а фотоаппарат держать было некому.

4. После того, как разобрали фару, необходимо достать серебристую окантовку:

5. Для этого необходимо открутить два шурупа:

6. И она уже в Ваших руках:

7. Необходимо хорошо обработать поверхность окантовки каким-нибудь обезжиривателем. Для это мы использовали «Антисиликон».

8. После этого укладываем наши подготовленные окантовки на какую-нибудь поверхность и приготавливаемся к нанесению лака:

9. Как пользоваться лаком, написано на обратной стороне баллончика. Наносите лак тонкими слоями. Чтобы добиться желаемого результата, было нанесено около 7-8 слоев:

10. После того, как лак подсохнет и Вы станете довольным своим результатом, необходимо проделать все свои процедуры в обратном порядке: сборка фары, установка фары, установка бампера.

11. Результат проделанной работы:

По времени это заняло примерно 7 часов с учетом сбора и разбора двух машин + поездка на мойку радиатора.

Почему важно настроить корректор фар

Корректор фар — это устройство, позволяющее регулировать угол и направление светового пучка фар автомобиля. Правильная настройка корректора фар является важным аспектом безопасности вождения.

Вот несколько причин, почему настройка корректора фар так важна:

Обеспечение видимости: Правильно настроенный корректор фар позволяет водителю видеть дорожную обстановку лучше, особенно в условиях низкой освещенности или плохой погоды. Он помогает избежать потенциально опасных ситуаций и находиться в курсе происходящего на дороге.
Предотвращение ослепления других водителей: Правильно настроенный корректор фар предотвращает ослепление других водителей, особенно встречных. Если фары автомобиля направлены слишком высоко, они могут ослепить водителя, находящегося впереди, и создать опасность на дороге.
Соответствие требованиям закона: Настройка корректора фар является обязательным требованием для автомобилей, двигающихся по дорогам. В соответствии с правилами дорожного движения фары автомобиля должны быть правильно отрегулированы и не должны ослеплять других участников движения.

Таким образом, правильная настройка корректора фар является неотъемлемой частью поддержания безопасности на дороге. Это позволяет водителю видеть дорогу перед собой и предотвращает ослепление других участников движения. Регулярная проверка и настройка корректора фар также помогает соблюдать законодательные требования и избежать штрафов.

Проверка состояния фар и ламп

Включите фары. Убедитесь, что фары включаются и работают на всех режимах: ближний свет, дальний свет и противотуманные фары, если они установлены.
Проверьте яркость и равномерность свечения фар. Определите, светятся ли фары достаточно ярко и равномерно

Также обратите внимание на любые аномалии, такие как размытость, пятна или неравномерное освещение.
Проверьте состояние ламп. Осмотрите лампы фар на предмет трещин, обрывов или погнутых контактов

Убедитесь, что все лампы в рабочем состоянии и правильно установлены.
Проверьте состояние рефлекторов. Осмотрите рефлекторы фар на предмет пыли, грязи или повреждений. Чистые и целые рефлекторы обеспечивают оптимальное отражение света и улучшенную видимость.
Проверьте автоуровень фар. Убедитесь, что фары настроены на правильный уровень и не светят слишком низко или слишком высоко.
Проверьте работу автоматической регулировки фар (если применимо). Если ваш автомобиль Lancer 9 оснащен системой автоматической регулировки фар (например, для корректировки уровня фар при изменении нагрузки), убедитесь, что она работает правильно.

При обнаружении любых неисправностей, замените неисправные лампы или обратитесь к квалифицированному специалисту для диагностики и ремонта.

Установка корректора фар

Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.

Далее действуем так:

Теперь готовим датчик.
Находящуюся на нем пластину сгибаем под углом 90 градусов.
В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
Выбираем удобное место для фиксации устройства на корпусе и крепим его.
Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки — в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

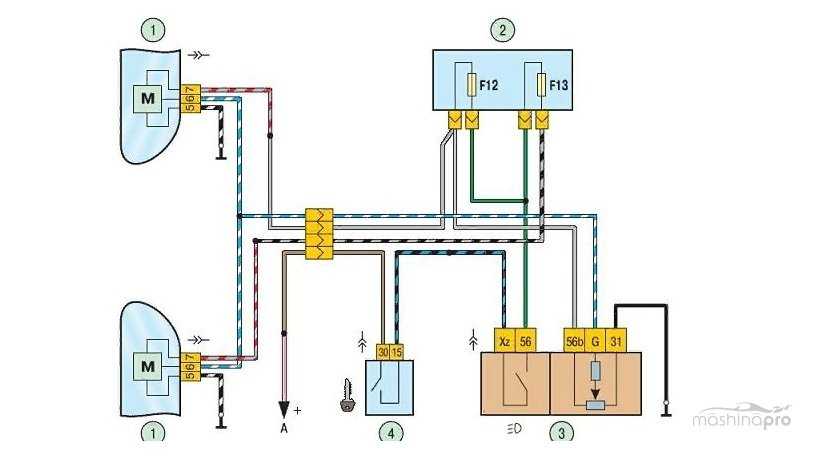

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):

Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.

Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения

Особенно важно использовать корректор с ксеноном — иначе попасть в аварию можно в два счета

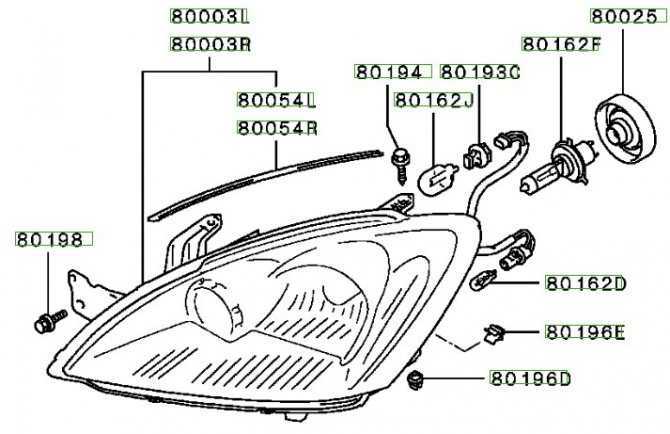

Как заменить фары?

Убедитесь, что приобретенная вами оптика подходит к Mitsubishi Lancer 9. Это можно сделать, проверив отметки на деталях. Перед началом работы необходимо отключить аккумулятор и отсоединить клемму. Затем подготовьте отвертку с плоской головкой и приступайте к разборке.

Разберите фару следующим образом:

Деталь фиксируется четырьмя болтами. Вам нужно будет снять бампер и открутить болт сбоку. Теперь избавьтесь от трех креплений — болтов, которые находятся на корпусе. Их достаточно легко удалить. Не перепутайте крепеж, чтобы можно было легко установить новую деталь.
Получив доступ к проводке, нужно отсоединить провода и отсоединить проектор от корпуса. Делайте это максимально аккуратно и старайтесь не повредить косы.
Утепляем стыки строительным феном. После этого фару можно будет снять безвозвратно. Слегка выдвиньте его из отверстия и отложите в сторону.

Чтобы снять задние фонари, придется проделать практически те же действия. Крепеж детали находится под амортизаторами, их необходимо открутить. Затем нужно отключить лампу.

Установка новых деталей производится в обратной последовательности:

Подготовьте фару для Lancer 9 и установите ее в нужное место. Начнем с левой фары. Затем установите нужный. Это делается именно в таком порядке, потому что левую фару установить немного проще.
Подключите провода и убедитесь, что не может произойти короткое замыкание. Не включайте сам автомобиль в процесс ремонта.
Вкрутите все четыре болта в пазы, затем установите бампер на место. Не забудьте отрегулировать дальний и ближний свет. Более подробная информация о настройке приведена ниже.

Работа занимает не более получаса, а замену оптики под силу каждому, даже новичку. Главное, чтобы в нем были все необходимые инструменты и качественная деталь.

Снятие старых фар с Mitsubishi Lancer 9

Для снятия старых фар с Mitsubishi Lancer 9 необходимо выполнить несколько простых шагов. Прежде всего, отключите отрицательный клеммный зажим аккумулятора, чтобы исключить возможность возникновения короткого замыкания и повреждения электрической системы автомобиля.

Затем, откройте капот автомобиля и найдите крепежные винты, фиксирующие фары. Эти винты часто находятся сзади фары или на верхней части передней панели.

После того, как вы нашли крепежные винты, используйте подходящий инструмент, например отвертку, чтобы открутить их. При этом помните, что винты могут быть достаточно плотно закручены, поэтому вам может потребоваться немного приложить усилия для их отворачивания.

Когда все крепежные винты будут откручены, аккуратно вытащите фары из их места. Будьте осторожны, чтобы не повредить провода, подсоединенные к фарам.

Теперь, когда старые фары сняты, вы можете продолжить установку новых

Обратите внимание на правильную позицию и ориентацию новых фар перед их установкой. Также убедитесь, что провода правильно подключены и фары надежно закреплены к крепежным винтам

В завершение, проверьте работу фар, включив их и убедившись, что они светят правильно и не давят на заднюю часть фары. В случае необходимости, отрегулируйте положение фар, чтобы обеспечить оптимальную видимость на дороге.

Mitsubishi Lancer › Бортжурнал › Установка автоматического корректора фар на Лансер 10 (видео)

Продолжаем устанавливать штатные опции. Мы сейчас плавно двигаемся к установке штатных ксеноновых фар. В этот раз установил автоматический корректор фар на Лансер 10.

Блок и датчики в сборе покупал Б/У у evgemmm26 , за что отдельное спасибо.

Трудности возникли с установкой переднего датчика, к одной из гаек затруднен доступ. А также пришлось повозиться с пластиковой гофрой проводки переднего датчика, чтобы уложить ее правильно. Но все осуществимо.

Обязательно делайте резервные копии оригинальных Variant и Custom кодингов!

Более подробная информация в самом видео и в описании к видео.

голоса

Рейтинг статьи

Recommendations

Comments 13

если фара под коректор, а коретокра не установлено, отражатель болтается — и его положение нее настроить!если фара без корректора с завода — там крутится на самой фаре два болта для регулировки.там где корректор должен быть, там с завода заглушка, по ней не настроить, она транспортная только, ее убираем, ставим корректор и по болтам в фаре или по отверстиям в корректоре — уже вытсавляем значение для отражателя…

если у тебя нет корректора, нужен — хотя бы сломаный, его ножка будет держать отражаель фиксировано, а уровень выставишь отверткой болтами на фаре или самом корректоре.

Ручная регулировка по высоте тоже на корректоре производится. На нем этакая гайка под ключ на 7, если не ошибаюсь. Вращая ее ловят положение «0». Мне думается чтосейчас корректор на разорках около 4000 стоит. Ручная регулировка минуя корректор присутствует на фарах depo которые не под корректор. Может у тебя именно эта фара стоит. Но где именно на ней регулировка не скажу- шерсти их сайт, тольк сперва уточни производителя фары.

отверстие то под него есть

Есть вариации депо не под корректор, но его все же ставят.

на одной стоит, всё работает вторая фара такая же …

4. Выньте заглушки из отверстий для регулировки стояночного тормоза в дисках задних тормозов.

5. Вставьте в отверстие отвертку.

б -.и вращайте гайку регулировочного устройства стояночного тормоза до полного затормаживания тормозного диска колодками стояночного тормоза (для наглядности тормозной диск снят).

Гайка регулировочного устройства вращается со щелчками, издаваемыми фиксатором гайки.

7. Отверните гайку регулировочного устройства на 5 щелчков в обратную сторону.

8. Аналогично отрегулируйте механизм стояночного тормоза второго колеса.

9. Снова отрегулируйте количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса (см. п. 2).

10. Проверните тормозные диски рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

11. Установите все снятые детали в порядке, обратном снятию.

Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наи-

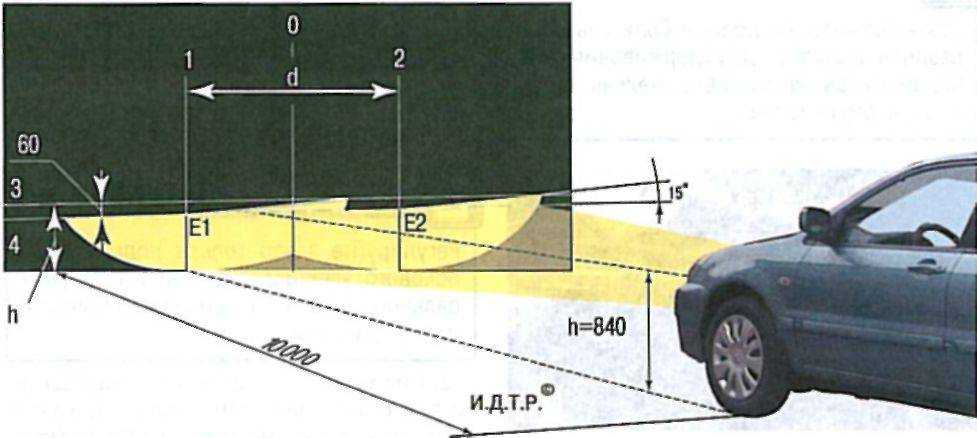

Рис. 4.10. Регулировка света фар

более яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

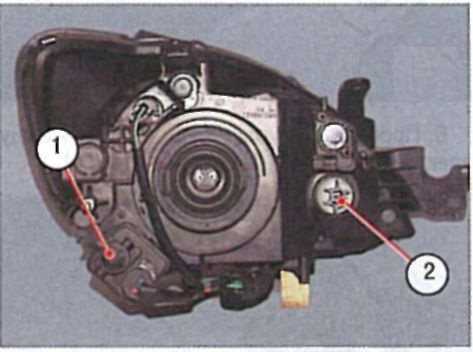

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Подскажите, пожалуйста, как и чем отрегулировать фары на Митсубиси Лансер 9?

Наиболее точно настроить пучок света фар естественно можно лишь на стенде, но и самостоятельно естественно близко к требуемому значению тоже можно подстроить. Во-первых рекомендую почитать на сайте статью о регулировке фар своими руками. А затем ищи ровный участок дороги со стеной…В мануале пишут что нужно установить авто за 10 м до экрана, но можно и за 5 м.

Вот некоторые полезные данные которые пригодятся чтобы настроить фары на Mitsubishi Lancer 9:

Вертикальное направление — H=36 мм (0,69 °) ниже горизонтальной.
Горизонтальном направлении — Колено точке пересекается вертикальной линии (E).

Вертикальное направление — ± 15 мм (± 0,29 °) с горизонтальной светотеневой границы.
В горизонтальном направлении — ± 26 мм (± 0,5 °) от вертикали (V).

Чтоб отрегулировать крути вот эти два болта отверткой

Шаг 3: Настройка высоты фар

1. Осмотрите фары

Перед тем, как настраивать высоту фар, необходимо осмотреть их. Убедитесь, что фары находятся в целости и работают исправно. Также проверьте их положение: они должны быть параллельны плоскости дороги и не ослеплять других участников движения.

2. Настройте высоту фар

Для настройки высоты фар используйте встроенный механизм. Обычно вы можете найти два ручки для настройки высоты фар на задней части фары. Одна из ручек настроена на вертикальное движение, а другая на горизонтальное.

Для настройки вертикального положения фар сначала настройте горизонтальное положение, чтобы они были параллельны крыше автомобиля, а затем используйте вертикальную ручку для настройки высоты фар. Поднимайте или опускайте фары при помощи ручки, пока лучи света не будут направлены непосредственно на дорогу.
Для настройки горизонтального положения фар выберите на уровне горизонтальной линии объект, например, выровняйте фары по вертикальному элементу дорожной разметки. Затем используйте горизонтальную ручку для настройки фокусировки света.

После выполнения этих действий убедитесь, что вы настроили фары правильно, а регулировки не противоречат законам и правилам дорожного движения. Настройка должна проводиться согласно инструкции, приложенной к вашему автомобилю.

Как правильно настроить фары лансер 9
