Классический УАЗ на светодиодах! Это Пушка!
Привет Всем! Многоуважаемые УАЗоводы. У нас для Вас шикарная новость, в УазПотребСоюз можно купить полный комплект светодиодной оптики на классические УАЗы: УАЗ БУХАНКА, ХАНТЕР, ГОЛОВАСТИК. Это отличная возможность придать современный вид старому доброму легендарному УАЗику. Светодиодная оптика выполнена на базе штатных осветительных приборов. Точнее вы просто меняете штаные поворотники, фары, фонари на светодиодные. Стоят они не много, но результат будет ошеломительный.
Самое крутое что помимо штатных функция в светодиодные аналоги добавлены дополнительные фишки, например светодиодные ходовые огни в подфарниках передних или противотуманные фонари в задний фонарях на УАЗ, все это можно заказать в УазПотребСоюз с доставкой в любую точку Мира!
Регулировка фар
Правильность регулировки фар проверяем по расположению световых границ на экране (рис. 1)
Разметка экрана для регулировки света фар: Н — расстояние от центра фар до уровня земли; В=Н-65 мм
Регулировать фары удобнее в темное время суток или в пасмурную погоду
Проверку и регулировку выполняем на ровной горизонтальной площадке
В качестве экрана можно использовать лист фанеры (приблизительно 1,2-1,5 м высотой и 1,7-2,0 м длиной), стену здания, ворота и т.п.
Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, устанавливаем перпендикулярно экрану на расстоянии 5 м между фарами и экраном.
Проверяем и доводим до нормы давление в шинах.
Для точной регулировки следует посадить помощника на место водителя или разместить на сиденье водителя груз массой около 75 кг и несколько раз качнуть автомобиль, толкая его сбоку, чтобы подвеска самоустановилась
Размечаем экран, как изображено на рисунке.
Размер «Н» должен соответствовать расстоянию от центра фар до поверхности площадки
Правую фару закрываем куском картона или тканью и включаем ближний свет.
На левой фаре отверткой откручиваем винт крепления декоративного ободка и снимаем ободок
Вращаем отверткой регулировочный винт, расположенный сверху фары
Совмещаем горизонтальную границу пучка света с нанесенной на экране горизонтальной линией
Вращаем регулировочный винт, расположенный с правой стороны фары, совмещаем излом пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией разметки
Устанавливаем декоративный ободок
Таким же образом регулируем правую фару
Замена лампы и оптического элемента
Снимаем защитную дугу
Снимаем декоративный ободок
Ослабляем отверткой три винта крепления оптического элемента
Поворачиваем внутренний ободок против часовой стрелки, снимаем его и вынимаем оптический элемент
Отсоединяем колодку проводов с выводов лампы
Выводим усики пружинного фиксатора из пазов и вынимаем лампу
Новую лампу устанавливаем в обратном порядке
Устанавливаемые лампы дальнего и ближнего света А12-45х40; АКГ12-60+55-1(H4)
Галогенную лампу нельзя брать за стекло пальцами, т.к. следы от них приводят к ее потемнению.
Загрязненное стекло лампы можно протереть спиртом или растворителем
Устанавливаем оптический элемент в фару так, чтобы стрелка на рассеивателе была направлена вверх
После установки оптического элемента регулируем фару, как описано выше
Снятие фары
Снимаем защитную дугу
Снимаем декоративный ободок
Отсоединяем колодку проводов от фары в моторном отсеке
Откручиваем отверткой четыре винта крепления фары
Снимаем фару и резиновую прокладку
Устанавливаем фару в обратном порядке так, чтобы стрелка на рассеивателе оптического элемента была направлена вверх
После установки проверяем регулировку фары
Замена реле фар
Реле ближнего и дальнего света фар установлены на общей колодке под капотом, на передней панели слева
Отсоединяем реле дальнего света фар от колодки проводов и заменяем его
Таким же образом заменяем реле ближнего света фар
Схема подключения дополнительных фар через реле
В первую очередь нужно изучить схему подключения фар через реле, изображенную ниже. Именно в таком порядке должны подводиться провода, нельзя ничего путать, так как свет работать не будет.
В видео очень просто объясняется подключение дополнительных фар.
Подготовка
Так как дополнительные фары чаще всего включаются вместе с габаритами, нужно продумать, где лучше подключиться к бортовой сети. Подойдет подсветка панели или любая другая удобная точка
Это позволит исключить включение фар без габаритов, что важно по Правилам дорожного движения
Также стоит подобрать место для расположения реле. Тут надо исходить из удобства, а также обеспечения надежного крепления. На реле не должна попадать влага. Чаще всего его ставят под панелью приборов в салоне или в защищенной части моторного отсека.
Необходимо заранее продумать, где и как будут прокладываться провода. Они не должны торчать или висеть на виду. Лучше крепить их к штатной проводке и протягивать так, чтобы исключить повреждение в процессе эксплуатации машины.
Работа
Чтобы подсоединить свет через реле, проще всего разбить процесс на отдельные шаги и выполнять их по порядку:
Подключается питающий провод в выбранном месте
Важно обеспечить надежный контакт и защитить место соединения, для этого использовать готовую клемму. Питание протягивается на кнопку включения света
Тут потребуется схема или же можно найти подходящие контакты экспериментальным путем, так как конструкция может отличаться в разных моделях. От кнопки тянется провод к 85 контакту реле. Оптимально подключать через колодку, которую можно купить в комплекте. Тогда соединение получится надежным и прочным.
Как самостоятельно установить новые фары на УАЗ Буханка?
Установка новых фар на УАЗ Буханка может показаться сложной задачей, но следуя нескольким простым шагам, вы сможете выполнить эту задачу самостоятельно.
- Подготовка инструментов и материалов
Перед началом установки новых фар вам понадобятся следующие инструменты и материалы:
- Набор ключей или гаечный ключ
- Отвертка
- Новые фары
- Крепежные элементы и провода
- Руководство по установке фар
Снятие старых фар
Прежде чем установить новые фары, необходимо снять старые. Для этого выполните следующие действия:
Откройте капот и найдите крепежные болты или гайки, которые фиксируют фары.
С помощью соответствующего инструмента аккуратно открутите крепежные элементы, держа фару с другой стороны, чтобы она не упала.
Осторожно отсоедините провода, соединяющие фары с электрической системой автомобиля.
Удалите старые фары и сохраните их в случае необходимости восстановления в будущем.
Установка новых фар
После снятия старых фар вы можете приступить к установке новых:
- Возьмите новую фару и подключите провода в соответствии с руководством производителя.
- Осмотрите крепежные отверстия на новой фаре и сравните их с крепежными отверстиями на кузове УАЗ Буханка.
- Аккуратно закрепите фару на месте, затянув крепежные болты или гайки.
- Подключите провода новой фары к электрической системе автомобиля.
Проверка и настройка новых фар
После установки новых фар необходимо проверить и настроить их:
- Закройте капот и включите фары.
- Осмотрите положение и направление освещения. Если необходимо, отрегулируйте фары в соответствии с руководством производителя и дорожными правилами.
- Протестируйте работу фар, включив ближний и дальний свет, а также поворотники.
- Убедитесь, что фары функционируют должным образом и правильно освещают дорогу.
Помните, что установка фар является важной частью безопасности на дороге, поэтому в случае сомнений или сложностей лучше обратиться к специалисту

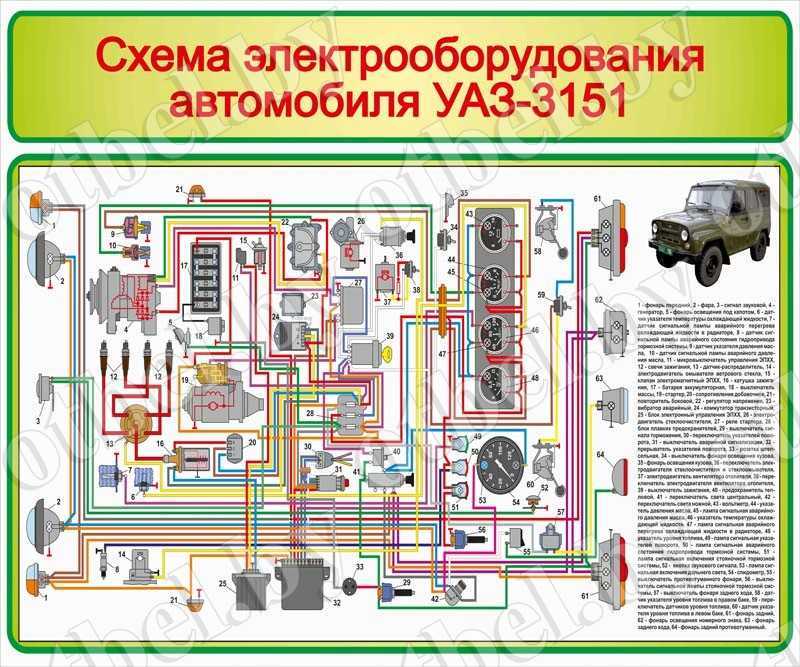

Приложение B. Схемы основной электрической системы УАЗ
Доводка электрики УАЗ от Кувалды.
- Описание электрика УАЗ от Кувалды
- Схема соединений системы генератора
- Схема соединений стартера
- Схема бесконтактной системы зажигания
- Схема включения фар и противотуманного света
- Схема включения противотуманных фар
- Схема включения наружного освещения
- Схема включения указателей поворота и аварийной сигнализации
- Схема включения звукового сигнала
- Схема включения очистителя и омывателя ветрового стекла
- Схема включения очистителей фар
- Схема включения электростеклоподъемников дверей
- Схема системы блокировки замков дверей
- Схема включения замка багажника
- Схема включения электродвигателя вентилятора системы охлаждения двигателя
- Схема системы отопителя
- Схема системы обогрева заднего стекла
- Схема включения очистителя и омывателя заднего стекла
Здесь приводятся отдельные электрические схемы. Схемы взяты из книжек по автомобилям ВАЗ-2110. Вся разница с нашей схемой возможно только в номере контакта в приборке идущему к контрольным лампам. Номера контактов для приборки ГАЗ-3110 будет другой (см таблицу по переделке колодок к приборке). Так же возможны некоторые другие мелкие изменения в колодках подключения кнопок (см описание переделок жгута проводов).
КАКИЕ ЛУЧШЕ УСТАНОВИТЬ СВЕТОДИОДНЫЕ ФАРЫ НА УАЗ БУХАНКА ВЗАМЕН ШТАТНЫХ
Для тех, кто хочет обновить штатное освещение, рекомендуется галогенная оптика с индексом h4. Не рекомендуется использовать фары с индексом h2, так как они могут привести к перегоранию отражателя. Оптика H4 с лампами 90/130 может использоваться с реле для питания. Педальный выключатель не подходит, так как он может быстро перегореть и возможны потери в соединениях. Для реле можно использовать старые штатные провода в качестве командных, а к реле подключается новый силовой провод. Это обеспечит автомобилю отличное освещение на большом расстоянии. Единственный недостаток — пластиковый корпус контактов, ведущих к лампе, может расплавиться через 6–10 месяцев.
Не рекомендуется увеличивать мощность фар, так как это увеличивает нагрев и нагрузку на генератор. Считается, что оптика H4 с лампами 100/90 справляется со своей задачей, но тесты с оптикой от bmw и других зарубежных автопроизводителей показывают, что отечественные фары не соответствуют требованиям. В качестве примера можно привести ближний свет от bmw 5 серии e12 с лампами мощностью 55 ватт, которые дают гораздо лучшее освещение, чем обычные 90 ваттные.
При выборе фар для вашего автомобиля важно помнить о качестве, поскольку коробка может не точно отражать то, что находится внутри. Визуальный осмотр является ключевым фактором, и не стоит обманываться громкими заявлениями продавцов
Даже если на упаковке указано, что продукция произведена в Германии, это не всегда является гарантией качества.
Фары автомобилей Volkswagen golf и transporter являются популярным выбором, их мелкая конструкция позволяет легко устанавливать и снимать их. После выбора качественных фар их следует установить и проверить. Затем необходимо правильно отрегулировать фары для обеспечения оптимальной работы.
Заменив лампочки, вы можете заметить, что их лучи направлены под несколько иным углом. В случае со старыми лампами было трудно отрегулировать положение фары таким образом, чтобы не ослеплять встречных водителей, даже при ближнем свете. Однако с новыми лампами луч должен быть направлен больше в сторону вашего автомобиля и быть равномерным по всему периметру. Отрегулировать фару можно за несколько минут, если следовать инструкциям производителя. Это гарантирует, что ваши фары хорошо освещают дорогу и не создают помех другим водителям. Не стоит устанавливать на автомобиль сверхмощные лампы, так как они сильнее нагреваются и, следовательно, имеют меньший срок службы. По этой причине многие водители выбирают базовую лампу 60/55.
Многие водители, выбравшие лампы philips blue vision, более чем довольны своим решением. Эти лампы не слепят другие автомобили на дороге, а излучаемый ими бело-голубоватый цвет намного лучше, чем у других ламп. При поиске галогенных ламп необходимо учитывать отзывы покупателей о качестве. Некоторые компании, особенно китайские, продают некачественный товар, который точно не прослужит долго. Лампы Tungsram 90/100 рекомендуют многие автомобилисты, так как они действительно хорошо работают даже в сложных условиях вождения и могут выдержать нагрузку при движении по пересеченной местности на внедорожнике. Кроме того, следует выбирать лампы в соответствии с h4, чтобы избежать необходимости использования переходников, которые только добавят дополнительные элементы в систему освещения и, следовательно, увеличат вероятность того, что что-то пойдет не так.
Установка прожекторов может действительно придать автомобилю выдающийся вид, а также поможет избежать скопления конденсата на фарах, особенно во время тумана и дождя. Многие специалисты советуют автовладельцам устанавливать лампы мощностью не более 55/60.
Заявленная мощность ламп 90/100 Вт и выше часто не оправдывает ожиданий. Лампы низкого качества могут освещать все, кроме дороги, и представлять опасность для других водителей. Рассматривая ксеноновые лампы, лучше всего выбирать те, которые излучают естественный желтоватый свет. Этот оттенок гораздо более привычен для человеческого глаза, чем различные оттенки синего.
Схема соединений стартера
Сделана по схеме ВАЗ-2110, но я поставил в разрыв провода между 50-ми контактами штатное реле стартера УАЗ, что бы разгрузить контакты замка зажигания. Кстати, залипание 50-го контакта замка зажигания и, как следствие, включение на ходу или не выключение стартера после пуска, со всеми вытекающими последствиями — это болезнь вазовских десяток. А вот в ВАЗ-2109 такое реле устанавливалось и там таких проблем не было. Так же рекомендую проводом не менее 16 кв. мм соединить минус АКБ и корпус стартера (или блок двигателя) — на рисунке это изображено черным проводом от стартера. Это предотвратит проблемы с пуском двигателя, поскольку штатная косичка массы часто прогнивает и не выдерживает таких нагрузок. Между прочим на многих иномарках так и сделано, и мой личный опыт еще на штатной машине, а так же опыт тех, кто последовал моему совету и использовал его на различных марках автомобилей, доказывает бесспорные преимущества этой маленькой доработки.
Схема включения наружного освещения
г. Москва, ул. Полярная 34, тел: 8 495 123 45 67 с: 10:00 — 20:00
1997 — 2022 УАЗ Сервис — авто ремонт, тюнинг, техническое обслуживание отечественных внедорожных автомобилей УАЗ
Улучшение светоотдачи фар
Одной из основных задач тюнинга фар УАЗ Буханка является улучшение светоотдачи. Это позволяет повысить безопасность движения в ночное время и в условиях плохой видимости. Существует несколько способов улучшить светоотдачу фар своими руками.
- Замена ламп
Первым и простым способом улучшения светоотдачи фар УАЗ Буханка является замена стандартных ламп на более яркие модели. Например, можно установить лампы с повышенной яркостью или ксеноновые лампы. Однако перед заменой ламп необходимо проверить и настроить фары, чтобы достичь наилучшего эффекта.
Полировка фар
Если фары УАЗ Буханка сильно потускнели или появились царапины на поверхности, то их светоотдача может быть значительно ухудшена. В таком случае рекомендуется провести полировку фар с помощью специальных полировочных средств. Это позволит улучшить прозрачность фар и повысить их светоотдачу.
Установка противотуманных фар
Для переднего бампера УАЗ Буханка можно установить противотуманные фары. Они помогут улучшить видимость в условиях плохой видимости и повысят безопасность движения. Если ваша модель УАЗ Буханка не оснащена заводскими противотуманными фарами, можно купить отдельный комплект и самостоятельно их установить.
Использование дополнительных светильников
Для дополнительного улучшения светоотдачи фар УАЗ Буханка можно установить дополнительные светильники. Это позволит создать дополнительные источники света и лучше осветить дорогу перед автомобилем.
Проверка и настройка фар
Чтобы достичь максимальной светоотдачи фар на УАЗ Буханка, необходимо проверить их освещение и настроить в соответствии с требованиями. Если фары плохо выставлены, они могут быть слишком низко или высоко, что создаст проблемы с видимостью на дороге. Поэтому следует проверить и настроить фары так, чтобы луч света был направлен прямо на дорогу и не создавал ослепляющего эффекта для встречных автомобилей.
| Способ улучшения светоотдачи | Преимущества | Недостатки |
|---|---|---|
| Замена ламп | — Простой и доступный способ— Увеличение яркости света | — Могут быть проблемы с установкой— Возможность ослепить других водителей |
| Полировка фар | — Восстановление прозрачности фар— Улучшение светоотдачи | — Требуется специальное оборудование— Может быть неэффективна при сильных повреждениях |
| Установка противотуманных фар | — Улучшение видимости в условиях плохой погоды— Повышение безопасности | — Требуется дополнительная установка— Не всегда эффективна в сильном тумане |
| Использование дополнительных светильников | — Создание дополнительных источников света— Увеличение освещенности дороги | — Требуется дополнительная установка— Может быть проблема с законом о дополнительном освещении |
| Проверка и настройка фар | — Максимальная светоотдача фар— Повышение безопасности движения | — Требуется специальная настройка— Может быть сложно самостоятельно настроить |
Выбор способа улучшения светоотдачи фар УАЗ Буханка зависит от ваших предпочтений и средств. Но не забывайте, что любые изменения на автомобиле должны соответствовать требованиям Дорожного движения и не нарушать правил безопасности.
