Регулировка фар

Настройка ближнего света

В зависимости от комплектации, настройка фар для Прадо 150 возможна двумя способами. Некоторые сборки поддерживают автоматическую регулировку при включении двигателя. Тойота Ленд Крузер оборудуется такой системой при дополнительных конфигурациях. Ближний свет разделен с дальним, поэтому требует отдельной регулировки. Если автоматическая опция отключена или отсутствует, возможна настройка в ручном режиме.

Инструкция проверки прицеливания освещения на примере регулировки ближних источников Прадо 90:

1. Убедитесь, что в автомобиле залит полный бак бензина и область корпуса вокруг приборов не деформирована.
2. Поставьте транспорт на ровной поверхности.
3. Расположитесь на водительском кресле, покачав транспорт 2-3 раза.

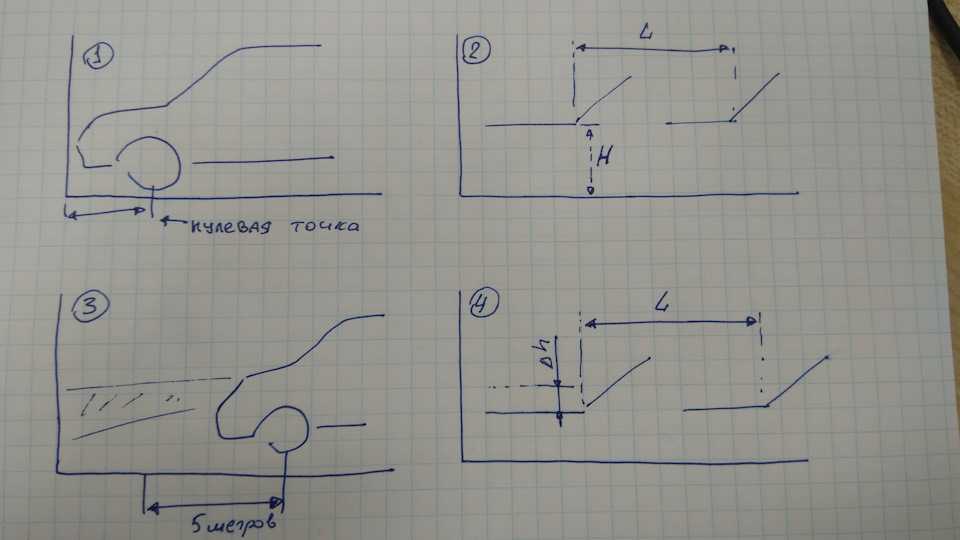

4. Установите плотный ватман перпендикулярно земле, белой стороной к автомобилю на расстоянии 3 м.
5. Нанесите на бумагу вертикальную черту V, которая должна совпадать с центральной линией машины.
6. Начертите горизонтальный уровень (Н), куда должно направляться освещение.
7. Выделите 2 вертикальные линии для будущего направления левого и правого светильника.
8. Соедините горизонтальной линией центральные точки обеих фар, в том расположении, где должно действовать освещение по черте H.
9. Выключите все лишние источники света.
10. Запустите мотор.
11. Включите ближнее освещение.
12. Сверьте направление оси оптики с точкой на пересечении линий.

При необходимости процедуру регулировки угла фар можно повторить.

Как отрегулировать фары Toyota Land Cruiser Serie 150?

Теперь мы перейдем к той части, которая вас больше всего интересует в этой статье, как отрегулировать фары его Toyota Land Cruiser Serie 150? Эта настройка может показаться немного сложной, но, просто следуя инструкциям, вы сможете выполнить ее без особых проблем.

Подготовка к регулировке фар Toyota Land Cruiser Serie 150

Для начала вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот подготовка к выполнению:

• Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
• Тщательно проверьте давление в шинах.
• Убедитесь, что ручка регулировки высоты фонарей установлена ​​на 0.
• Попробуйте сделать это с половиной полного бака.
• Снимите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.

Регулировка фар его Toyota Land Cruiser Serie 150

Как только ваш автомобиль займет позицию, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Убедитесь с помощью уровня, что обе части креста прямые. Затем верните автомобиль на расстояние от 7 до 10 метров. Вот шаги, которых следует придерживаться в остальной части процесса:

• Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашей Toyota Land Cruiser Serie 150 (они обычно помечены, и те, что сверху, должны изменять вертикальность, а тот, что сбоку, управляет горизонтальностью регулировки).
• Используйте ткань или другую вещь, чтобы скрыть проектор, на котором вы не выполняете регулировку.
• Используя винты для горизонтальной регулировки, у вас должна быть самая интенсивная часть луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.
• Что касается вертикальной регулировки, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
• После завершения проверьте правильность настройки фар вашего Toyota Land Cruiser Serie 150, не думайте дважды, чтобы проверить ее после того, как вы ее проехали, в некоторых случаях она может двигаться.

.Если вы хотите отрегулировать противотуманные фары на Toyota Land Cruiser Serie 150, перейдите на нашу страницу с материалами по этому вопросу.

Дополнительные советы по Toyota Land Cruiser Serie 150 см. Тойота Ленд Крузер Серия 150 категория.

Проверка работы корректора

Надо как можно чаще проверять, исправно ли работает корректор фар. В конце концов, это – одна из гарантий безопасной езды в тёмное время суток. У каждого типа свой ограниченный срок эксплуатации: автоматические – до 15 лет, ручные – меньше. То, что система коррекции работает неправильно или вовсе вышла из строя, можно понять, если при зажигании или включении ближнего света привод фары не издает монотонный, слегка жужжащий звук. Если возникло серьёзное подозрение, что ручной механизм вышел из строя, стоит сделать следующее:

1. Отсоединить крепление рычага датчика положения.
2. В тёмное время суток поставить автомобиль с груженым багажником напротив светлой однотонной стены и включить ближний свет.
3. Менять положение рычага и наблюдать, есть ли изменение светового потока.
4. Если направление остаётся прежним, значит, корректор вышел из строя.

Самая распространённая причина поломки – проводка. Лучше всего, конечно, проводить регулярную компьютерную диагностику работоспособности регулятора положения огней в автосервисе.

Если вы решили приобрести туманки (ПТФ), то вариантов выбора у вас не так много. Вы можете купить штатные противотуманные фары, выпущенные на предприятии Тойота, либо отдать предпочтение более дешевым аналогам. Кроме того, противотуманки могут быть светодиодными, в которых функцию освещению выполняют диодные элементы.

Что касается основных фонарей, то есть головного освещения, то в этом случае выбор также небольшой. В зависимости от желания автовладелец может купить обычные зеркальные фонари, либо отдать предпочтение затемненной оптике. Затемненные фары более актуальны для автомобилей в темном кузове, также к их установке прибегают в том случае, когда проводят тюнинг авто. Если вы решили поменять задние фонари, то выбор также можно остановить на затемненных вариантах. Если ваш автомобиль оснащен , при выборе следует учитывать и этот нюанс (автор видео о тюнинге Тойоты Камри — канал ZELENIY FURGON).

Как настроить LED-фару на Toyota Land Cruiser Prado 150 с правым рулем на европейский стандарт

Привет! Меня зовут Алексей Ковалев, и я являюсь экспертом в области автомобилей, автомехаником и специалистом по копирайтингу. Сегодня я расскажу вам, как настроить LED-фару на Toyota Land Cruiser Prado 150 с правым рулем на европейский стандарт. Настройка фары поможет обеспечить оптимальное освещение дороги в соответствии с требованиями правил дорожного движения в Европе.

Шаг 1: Подготовка

Перед настройкой LED-фары обязательно удостоверьтесь, что ваш автомобиль находится на ровной поверхности и находится в неподвижном состоянии. Также убедитесь, что двигатель выключен и батарея автомобиля подключена.

Шаг 2: Определение регулировочных винтов

На Toyota Land Cruiser Prado 150 с правым рулем регулировка фары выполняется с помощью двух винтов. Один винт ответственен за вертикальную настройку, а другой — за горизонтальную.

Шаг 3: Вертикальная настройка

Поместите переносной экран на переднее стекло автомобиля на расстоянии около 7,6 метра от фары. Затем включите дальний свет фары и с помощью вертикального регулировочного винта выставьте луч света на экране немного ниже центра, чтобы соблюсти требования европейского стандарта.

Шаг 4: Горизонтальная настройка

Затем установите переносной экран так, чтобы он находился перед автомобилем, параллельно фарам на расстоянии около 7,6 метра. Включите ближний свет фары и с помощью горизонтального регулировочного винта выставьте луч света на экране примерно посередине.

Чтобы достичь наилучшего результата, рекомендуется проверить настройку LED-фары с помощью специального треногира и убедиться, что свет направлен прямо на дорогу, не слепя встречных водителей.

Помните, что настройка фар должна проводиться осторожно и с использованием правильных инструментов, чтобы избежать повреждения фары или других компонентов автомобиля. Если вы не уверены в своих навыках, лучше обратиться к профессиональному автомеханику

Вот и все! Теперь вы знаете, как настроить LED-фару на Toyota Land Cruiser Prado 150 с правым рулем на европейский стандарт. Удачной настройки и безопасного вождения!

Как снять фару Toyota Land Cruiser Prado

Замена передних фар Toyota Land Cruiser Prado 120 2004 года Тойота Ленд крузер прадо

Замена передних фар Toyota Land Cruiser Prado 120 2004 года Тойота Ленд крузер прадо Благодарю Вас за просмотры и за подп…

Тоyota Land Cruiser Prado 150 — как снять передний бампер?

В этом видео я показываю последовательность операций для снятия переднего бампера,с автомобиля Тойота…

Разборка фары||Toyota Land Cruiser 100

В этом видео хочу показать, как я разбирал и собирал штатную фару для ее дальнейшей модернизации. Музыка…

Toyota Land Cruiser Prado 150 — как снять задний бампер и фонари.

В этом видео я произвожу демонтаж и разборку заднего бампера автомобиля Тойота Ленд Круизер 150.

Как снять фару и отремонтировать омыватель фары на прадо 120.

Prado 150 установка Hella 5R в адаптивные фары Замена ксеноновых линз с сохранением адаптива

Prado 150 установка Hella 5R в адаптивные фары Замена ксеноновых линз с сохранением адаптива. Все чаще к нам приезж…

Клеим фару на Toyota Prado. Способ с разрезом.

Показываю один из вариантов оклейки данной фары. Сам делал так не раз, и считаю его вполне рабочим. Наберем…

Как просушить фару TOYOTA не снимая ее с автомобиля

Подпишись——http://bit.ly/1XXDiJ7 Не смешно. Но этот способ придуман на ходу и не был НИГДЕ отражен до сих пор …

Фары на Land cruesar prado 150 | 2014-2015 | Китайские фары с aliexpress это провал . #152

Заказывал тут : http://alipromo.com/cashback/view/oe9pezl508h661k71l38i67txgr7uq1u/ +++++++++++++++ Также хочу порекомендовать лучшие товары.

Установка би-ксенон линзы в фару ПРАДО 120

Это небольшая видео-инструкция о процессе самостоятельной установки би-ксеноновых линз в фару автомашины…

Видео урок Как снять фару Toyota Land Cruiser Prado .

Мы расскажем Как снять фару Toyota Land Cruiser Prado самому в гаражных условиях . В видео роликах даётся пошаговая инструкция Как снять фару Toyota Land Cruiser Prado

Наши видео ролики по теме Как снять фару Toyota Land Cruiser Prado предназначены для автомобилистов , которые хотят самостоятельно научиться ремонтировать свой автомобиль без привлечения специалистов из автосервиса .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

Принцип работы и назначение корректора

Основная задача регулятора положения автомобильных фар – обезопасить водителя от кратковременного ослепления огнями встречных машин. Это касается режима ближнего света, когда риск утратить на время зрение очень велик.

Совсем иначе спектр распределяется в режиме дальнего света, и тут помощь корректировщика, по сути, не нужна.

Другая опция, которую обеспечивает эта деталь – приведение в норму направления света фар груженого транспортного средства. Когда багажник машины хорошо заполнен, передок кузова чуть приподнимается, и, соответственно, световой поток от огней смещается чуть выше, чем надо. Это чревато риском ослепления водителей встречных авто. Вот корректор и делает так, чтобы положение луча оставалось неизменным при смещении кузова.

Этапы проведения работы

Процесс поднятия линии освещения автомобиля в кузовах 50, 40, 30 и 55 вполне сходен и состоит из нескольких этапов:

• Для начала необходимо проверить штатные настройки электрического корректора фар и убедиться в адекватности его работы (на новых автомобилях данный узел, скорее всего, окажется работоспособен, однако у машин с возрастом более 5 лет могут возникнуть проблемы). В случае выхода его из строя первым делом стоит заменить сам корректор и только затем приступать к регулировке фар у машины с кузовом 50 и 30.
• После этого перед началом работы необходимо найти площадку для стоянки автомобиля.

• Для проведения регулировки потребуется лишь ключ на 8 и для удобства несколько специальных головок с изогнутыми наконечниками.
• При правильной работе корректора необходимо измерить расстояние, на которое он регулирует световой пучок, и наметить уровень его увеличения вдвое больший, чем максимальный (соответствует единице на регулировке корректора).
• После подготовки инструмента и проверки работоспособности корректора необходимо открыть капот Тойоты 50 (или 30, 40) и в подкапотном пространстве найти пластиковую заглушку регулировки. Она находится сразу за корпусом фар.
• Затем следует наметить предполагаемый уровень светового пучка после регулировки с помощью линейки и, соответственно, приступить к регулированию (перед этим необходимо выставить значение корректора на положение 0).
• На задней пластиковой крышке находится специальный регулировочный винт, если вращать его, световой поток будет постепенно подниматься до нужного уровня (осуществлять вращение необходимо медленно, для того чтобы не повредить пластиковые части винта). Также вращать необходимо до достижения определенного уровня светового потока.
• После этого необходимо затянуть винт и замерить уровень света фар.

Системы автоматического управления корректором фар

Автоматический корректор положения фар не требует участия водителя в настройке границы света и тени. Система, используемая в галогенных лампах, основана исключительно на положении кузова автомобиля, поэтому ее еще называют статической.

Датчик из установочного комплекта ксенона своими руками.

В основе принципа действия лежит постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики на эффекте Холла. Обычно несколько датчиков устанавливаются на несущих элементах кузова спереди и сзади. В корпусе находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), который является датчиком Холла. Статор соединен стержнем с элементом подвески, поэтому любое изменение положения этого элемента относительно корпуса передается датчиком на ЭБУ. ЭБУ обрабатывает полученную информацию и контролирует работу мотор-редукторов. Несмотря на очевидное удобство, автоматический эквалайзер часто дооснащается системой, допускающей ручную настройку.

В конструкции можно использовать только один датчик положения тела ультразвукового типа. Чаще Такое решение предлагается в качестве альтернативы бортовых системах при самоклентации ксеноновых ламп.

• Установка магнитолы королла 180



• Схема привода сузуки свифт



• Какие опорные подшипники лучше поставить на ниссан альмера классик



• Как убрать воздушную пробку в системе охлаждения субару



• Тойота виш какой двигатель лучше

Зачем регулировать фары на Toyota Land Cruiser Serie 150?

Итак, давайте начнем нашу содержательную страницу с интереса к регулировке фар вашего Toyota Land Cruiser Serie 150. Для многих из нас наши фары отрегулированы достаточно хорошо, и они, кажется, достаточно светятся ночью. К сожалению, это не постоянное обстоятельство, и проверка этого параметра либо потому, что фары на вашем Toyota Land Cruiser Serie 150 недостаточно яркие, или потому что у вас есть ощущение, что они слишком слабые, это мудрое решение .

Регулировка фар Toyota Land Cruiser Serie 150 по юридическим причинам

В дополнение к безопасности, есть закон, который регулирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он указывает: иметь от 2 до 4 фар, которые светят на расстоянии не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756 / EEC), в котором указано, что максимальная высота для регулировки фар не ограничена, но максимальная ширина луча должна быть идентична ширине ближнего света фар. и что максимальная яркость должна быть 225 000 кд.

При каких обстоятельствах нужно приступать к регулированию фар

Плохой свет фар опасен как для самого водителя, так и для остальных участников дорожного движения. Существует два основных признака данной проблемы:

1. Слепят встречных водителей, даже если дальний свет фар отключен.
2. Некачественно освещают дорогу и обочину, что просто делает невозможным езду ночью.

Корректирование фар вручную, обычно используется при:

• установке новых пружин, если нужны, например, более низкие или наоборот повыше;
• установке новых ламп (если, к примеру, свет пропал, испортился цоколь) или замене заводских на более качественные (ксеноновые, галогеновые и т.д.);
• замене линз.

Трансмиссия

При пробеге более 10-20 тыс. км некоторые владельцы Prado 150 отмечают появление пинков в момент остановки. В большинстве случаев избавиться от толчков удается после шприцовки карданных валов и крестовины. Если обслуживание не помогло, тогда необходима замена карданов. Многие дилеры отказываются от его замены по гарантии.

Ключевые узлы системы полного привода по большому счету надежны. Но попадаются единичные случаи повреждения во время буксований (при преодолении тяжелого бездорожья). Прежде всего, это происходит на машинах с 3-литровым турбодизелем. Например, выходит из строя раздатка или передний редуктор (143 000 рублей).

5-ступенчатый автомат A750F, при условии регулярного обновления масла, практически вечный. То же самое справедливо и для 4-скоростного автомата A340F/A343F, который шел в паре исключительно с бензиновым 2.7. После обе автоматические коробки уступили место более современной 6-диапазонной АКПП A761F/A960F. Пробеги новых коробок пока небольшие, поэтому дискутировать о надежности еще рано.

Сброс ошибок

После того как был произведен ремонт и поломку устранили, коды ошибок могут сами не исчезнуть. Чтобы их сбросить также есть определенная последовательность действий. Для этого нам снова понадобится разъём для диагностики.

Чтобы произвести сброс кодов необходимо:

1. Включить зажигание.
2. На разъёме DLC1 замкнуть куском проволоки или провода выводы ТС и E1.
3. За 3 секунды нажать на тормоз как можно больше раз, но не менее 8-ми.
4. Убедится, что лампочка равномерно мигает с интервалом в полсекунды.
5. Выключить зажигание и снять перемычку с контактов.
6. Проследить, что индикатор ABS не светится.

• Свежие записи
  • Как оцинковать кузов автомобиля своими руками
  • Как снять тормозной диск со ступицы
  • Как снять прикипевшее колесо со ступицы
  • Хомут на пыльник шруса как затянуть
  • Как снять обойму подшипника со ступицы

Замена ламп

Процедура замены лампочек в фарах Тойоты Камри описана ниже:

1. Если меняется осветительный элемент ближнего освещения, то лампочку можно найти в центре сборки конструкции оптики. Для ее демонтажа нужно отжать крепление и отключить штекер питания. После этого основание устройства поворачивается на 1/4 оборота, в результате чего лампочку можно будет без проблем извлечь. Помните о том, что трогать руками колбу элемента ни в коем случае нельзя, поскольку на нем останутся следы, а это, в свою очередь, приведет к более ускоренному выходу из строя. Если же вы случайно взялись за лампу, то ее нужно обработать салфеткой, которую предварительно нужно смочить в спирте. Новое устройство ставится на место монтажа в обратном порядке. В том случае, если вы используете ксенон, то вероятнее всего, вам придется производить демонтаж фонаря, а вместе с ним снимать и омыватель фар, предназначение которого заключается в том, чтобы омывать грязную оптику. После замены омывающий узел нужно не забыть поставить на место.
2. Если речь идет о лампочках дальнего освещения, то найти этот элемент можно ближе к внутреннему краю сборки фонаря. Процедура осуществляется аналогичным образом — отключается питание, извлекается осветительный элемент и меняется на новый, при этом трогать колбу также нельзя.
3. Что касается поворотников, от их осветительные элементы расположены ближе к внешней части конструкции. В этом случае лампочка демонтируется из фонаря вместе со штекером, после чего устройство извлекается из патрона. На его место ставится новая лампа.
4. Габаритные лампочки располагаются в более дальней части ближе к внешней стороне фонаря. Замена производится аналогичным образом — устройство извлекается из конструкции с разъемом, после чего оно извлекается и на его место ставится новый осветительный прибор.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Двигатели

В арсенале Toyota Prado 150 два бензиновых атмосферника и два 4-цилиндровых турбодизеля. Бензиновые: 4-х цилиндровый рабочим объемом 2,7 л / 163 л.с. (2TR-FE) и 4-х литровый V6 / 282 л.с. (1GR-FE). Дизельные: рабочим объемом 3,0 л / 173 л.с. (1KD-FTV) и 2,8 л / 177 л.с. (1GD-FTV). 3-х литровый дизель с DPF-фильтром класса Euro-5 развивал 190 л.с.

Бензиновые двигатели в целом надежны и проблем не доставляют. Владельцы бензиновых 2,7 л нередко отмечают появление вибраций на оборотах холостого хода в зимнее время.

Собственники 4-х литровых агрегатов при пробеге более 40-60 тыс. км в зимнее время нередко сталкиваются с необходимостью замены клапана подачи вторичного воздуха в выпускной коллектор (для быстрого прогрева катализатора). При появлении неисправности загораются контрольные лампы, пропадает тяга, и двигатель может заглохнуть на ходу. Причина: скапливание и замерзание конденсата. Официальные сервисы при наличии проблемы производят гарантийную замену клапана и перепрошивку ЭБУ двигателя.

Впрочем, к 100 000 км клапан нередко основательно закисает. Порой его удается разработать. Из-за конденсата может выйти из строя и насос системы. Стоимость клапана около 15 000 рублей, а насоса — около 10 000 рублей. 2,7-литровый агрегат для некоторых рынков то же комплектовался системой подачи вторичного воздуха в катализатор. В отличие от 4-литрового V6, здесь используется один, а не два клапана.

Обладатели дизельных версий зачастую подмечают дерганья и снижение тяги при увеличении скорости свыше 100-110 км/ч. Подобные проявления не системные и не всегда повторяются. Впоследствии, производитель выпустил обновленную прошивку двигателя и автомата, которая полностью устраняет проблему.

Кроме того, дизельные модели попали под действие технического бюллетеня, согласно которому, при затруднении запуска и снижении мощности двигателя в условиях низких температур предусмотрена замена топливного фильтра и установка подогрева топливной магистрали.

Помпа 3-литровых турбодизелей порой сдается после 100 000 км. Новый качественный аналог доступен за 2 500 рублей. А после 200 000 км отмечены редкие случаи необходимости замены турбонагнетателя. Стоимость новой оригинальной турбины 135 000 рублей. За ее восстановление в специализированном сервисе попросят от 20 000 рублей.

Но самая большая неприятность может произойти на отрезке 100-150 тыс. км. Поршень (чаще четвертого и третьего цилиндра) может треснуть и повредить стенки цилиндра. Потребуется капитальный ремонт двигателя стоимостью свыше 100 000 рублей. Как правило, напасть затрагивает 1KD-FTV / 173 л.с., подвергшиеся чип-тюнингу. Toyota несколько раз дорабатывала топливные форсунки и поршни (менялась форма), но рецидивы встречались и после обновления.

Впрочем, есть немало примеров, прошедших свыше 400-500 тыс. км, без проблем с поршнями и турбиной.

Дизельный 2.8 появился в списке предложений в июне 2015 года. Информации по нему пока еще мало, но фатальных неисправностей не встречается.

Тойота прадо 150 проблемы дизель. Toyota Land Cruiser Prado — типичные проблемы, поломки. Датчик положения кузова

Автомобили марки Тойота всегда пользовалась в нашей стране особой популярностью среди автолюбителей, что особенно заметно на Дальнем Востоке. Но из всей гаммы продукции этого автоконцерна особое место занимает модель «Лэнд Крузер Прадо».

В последнее время, все большей популярностью среди покупателей пользуется Prado в кузове (J150). Ее популярность можно сравнить разве что с Мицубиси Паджеро. Однако, даже несмотря на все положительные стороны, данный автомобиль имеет ряд существенных минусов. Благо, развитие и выпуск данной модели происходит уже достаточно долго, поэтому потребители успели досконально изучить все ее плюсы и минусы, что значительно упрощает выбор для потенциальной покупки. Именно о недостатках и слабых местах этого авто мы и поговорим в этой статье.

Toyota Land Cruiser Prado 150. Улучшение световых характеристик штатных фар

Японский производитель для заводской сборки PRADO 150 использует моноксеноновые модули со средним осветительным пучком, а стандартный отражатель из пластика поддается быстрому выгоранию. Замене часто подлежат штатные модули Koito на Hella 3. Биксеноновое устройство помогает выиграть до 15% интенсивности освещения. Кроме того, через год после выхода 150 конфигурации, появился новый вариант – Hella 3R. Китайский разработчик детали сумел повысить производительность на 40% в сравнении с оригинальной сборкой. Замена фабричного модуля ближнего освещения Hella производится после установки кронштейна. В таком случае монтаж новых линз не затрагивает другие системы в транспорте, сохраняется начальный дизайн, улучшаются световые характеристики фар.

Как регулировать угол наклона фар?

В некоторых автомобилях Прадо свет настраивается с помощью кнопки или ручки, расположенной рядом с правой стороной панели для водителя. Если комплектация не поддерживает автоматику, отрегулировать угол наклона фар можносамостоятельно.

Прадо 95 в условиях ручной регулировки фар со стороны капота:

1. Припаркуйте автомобиль на ровной поверхности на 7,5 метров (используйте рулетку) от плоской вертикальной поверхности. Для этогоподойдет стена гаража.
2. Откройте капот и посмотрите на заднюю часть корпуса прибора. На тыловой стороне каждого источника света будет два регулировочных болта. После обнаружения, следует взять ключ на 8 и повернуть их.
3. Накройте одну фару полотенцем или чем-то подобным и включите свет.
4. Один винт будет регулировать светильник вертикально (D), а второй позволит направлять освещение в горизонтальной плоскости (C). Не спуская глаз с засечки на стене, медленно поворачивайте болты.

Лучи на стене должны быть не выше центральной линии фары с областью наибольшей интенсивности. Используйте рулетку, чтобы измерить расстояние от земли до середины фары и выполните то же самое на стене гаража. Повторите процедуру для другой фары. Если возникли проблемы в настройке, лучше всего отвезти машину в сервисный центр.

Настройка света противотуманных фар

• уровень над землей – 250 мм;
• противотуманки не должны выступать за основную оптику авто. Желательно закрепить их в 400-600 мм от фар;
• эффективность работы противотуманных фар будет заметно снижена при отсутствии должной регулировки.

Этапы настройки противотуманок следующие:

Передвижной экран отодвигают на 7 метров от авто. Если вы используете стену, то просто отгоните машину на нужное расстояние. Отметьте центры фар, отступите от них 10 см и проведите горизонтальную линию. Отгоните автомобиль еще на 6-7 метров от стены (или переместите экран) и снова включите противотуманные фары. Если свет выставлен правильно, то его верхняя граница должна проходить по горизонтальной черте, проведенной ранее. Оптимальное расстояние между центрами пучков – 120 см.

Правила установки корректора

Поскольку автоматический корректор фар – удовольствие не из дешёвых, всё больше автолюбителей осваивают собственноручное конструирование и установку такого устройства. Динамический регулятор изготовить в домашних условиях не получится, а вот электромеханический – другое дело. Любой разбирающийся в конструкции автомобиля водитель сможет это сделать.

Пошаговая инструкция

Сама установка корректора положения фар проходит по такому алгоритму:

После монтажа сразу же необходимо проверить работу нового автокорректора. Это делается просто: загрузить багажник, завести машину, включить фары. Если угол светового потока остаётся неизменным и с гружёным, и с пустым багажником, то всё работает хорошо.

Виды корректоров фар

Принцип работы и устройство корректоров фар существенно не различается в зависимости от типа устройства. Три главных элемента в его конструкции – это:

• датчик просвета пути;
• механизм управления;
• мотор с редуктором.

Единственное отличие – в способе настройки. О видах регуляторов и пойдёт речь дальше.

Ручной

Корректоры фар этого типа, как становится понятно из названия, активируются вручную. В устройстве используется один из видов приводов:

• механика;
• гидравлика;
• пневматика;
• электромеханика.

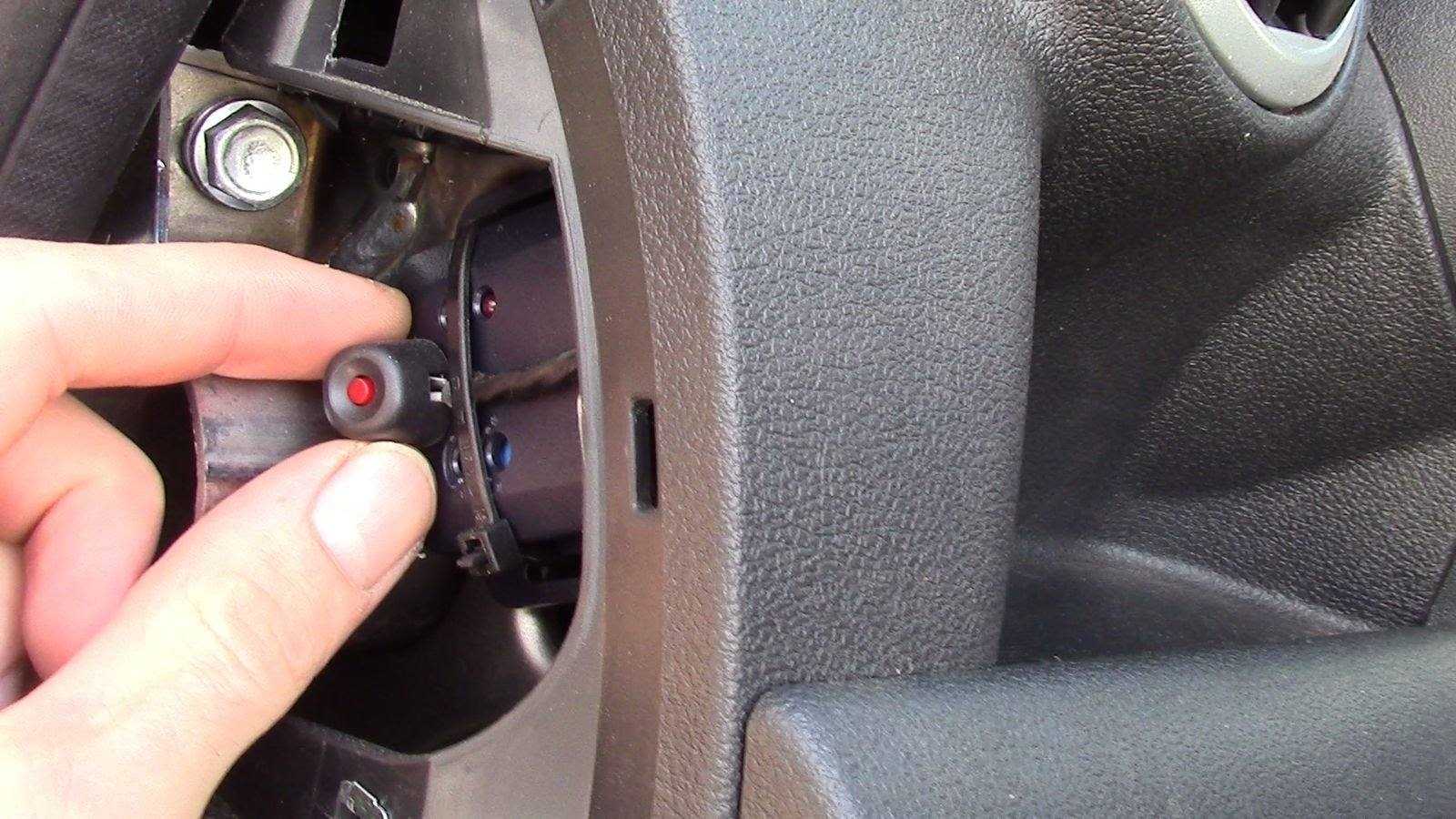

Включение происходит благодаря повороту маленького тумблера-колёсика. Он имеет специальную шкалу с разметкой положения фар – либо числовую, либо графическую. Оценив изменение центра тяжести своего авто после загрузки багажника, водитель выбирает и выставляет с помощью колёсика скорректированное положение огней.

После этого в дело включается мотор. Редуктор после получения команды от колёсика приводит в движение специальный шток, который ходит взад-вперёд под фарой. Касаясь её, он задаёт фаре требуемый угол наклона. Вот так всё просто. Собственно, эта простота использования – один из главных плюсов ручных корректоров, наравне со стоимостью. Их себе могут позволить водители недорогих или старых машин.

Автоматический

Этот же вариант вовсе не требует никакого вмешательства человека. Регулировка положения фар осуществляется автоматически. Если датчики фиксируют отклонения от нормальных показателей, система сама корректирует направление света. Автоматические корректоры лучше всего подходят для фар на галогене или ксеноне. Последним регулятор так и вовсе необходим.

Основные детали этого автоматизированного механизма – ротор и статор. На дне кузова закреплены несколько бесконтактных датчиков, которые, в свою очередь, соединены с подвеской. Информация о хождении подвески доставляется на ротор. За счет его поворота меняется магнитное поле. На это реагирует система управления, которая преобразует показатель изменения магнитного поля в требуемый угол поворота фар. В итоге, механизм корректора устанавливает этот угол.
