Как отрегулировать клапана ямз 650

Шаг 5: Регулировка упоров

Для регулировки упоров выполните следующие действия:

Снимите защитный колпачок с упора клапана.
С помощью специального инструмента или отвертки аккуратно поверните регулировочную гайку упора в нужном направлении. При этом следите за тем, чтобы зазор между упором и клапаном был равномерным.
Проверьте зазор с помощью игольчатого щупа или специального инструмента. Зазор должен находиться в пределах рекомендованных значений, указанных в технической документации для вашего двигателя.
При необходимости отрегулируйте зазор, повторив шаг 2 и 3.
Установите защитный колпачок на упор клапана.

После выполнения всех шагов регулировки упоров клапанов ЯМЗ 650, рекомендуется провести проверку работы двигателя и убедиться в отсутствии нежелательного шума или клапанного стука.

Необходимость регулярной регулировки упоров клапанов связана с износом деталей двигателя и требует внимательного подхода. Правильно отрегулированные упоры клапанов позволят обеспечить эффективность работы двигателя и продлить его срок службы.

Где применяется ЯМЗ-650

Ключевым потребителем моторов стал Минский автозавод. ЯМЗ-650 ставятся на 2-хосные тягачи МА3-544ОА9, эксплуатирующиеся с полуприцепами, на самосвалы, грузовики и шасси данного производителя с весом до 52-х тонн. Также двигатели прекрасно показали себя на автопоездах, общий вес которых не превышает 65 тонн.

Применяется установка и на выпускаемых Минским (на тягачах, грузовых авто, самосвалах и шасси общей массой до 41 т.). Устанавливаются такие двигатели и на автопоездах, вес которых не превышает 54 тонны.

Крупным заказчиком ЯМЗ-650 является МЗКТ из Беларуси и , функционирующий на территории Московской области. По мнению экспертов, возможна установка 6-тицилиндровых моторов от Ярославского завода на комбайны, тяжелые трактора, а также на промышленную спецтехнику.

«4»>

Рено магнум регулировка клапанов

Каждый опытный шофер знает и помнит поговорку «умеешь с горочки кататься, умей и саночки возить». Для этого, каждый водитель время от времени должен заглядывать под капот своей машины, в нашем случае под кабину Renault Magnum.

Серия данных автомобилей чаще всего используется для перевозок грузов. В этом аспекте серия данных автомобилей показала себя с лучшей стороны. Они не прихотливы и при достойном обращении частыми и серьезными поломками не «радуют». Но несмотря на это все это, каждое авто имеет свойство изнашиваться в силу своих функций. Вследствие этого, время от времени приходится присматривать двигатель авто. В нашем случае это будет регулировка клапанов.

Регулировка клапанов двигателя ямз 650.( рено dci 420 ).

Голова на хуй лопнит от такой регулировки. Прокручивайте за шкив генератора он служит как редуктор, а регулируйте клапана за 2 проворота коленчатого вала. как на MAN D-20/D-28 на перекрытие клапанов 1 и 6 цилиндра, регулировка с учётом снятия и установки клапанной крышки,занимает около 10 минут.

Первый цилиндр сзади у них

Спасибо, большое!Вы мне очень помогли!

Арман на этих моторах нумерация цилиндров от маховика идет не от распред механизма,поэтому не маховике шестерка была,то что от каробки это точно,если не верите скинте провод с форсунки и подключите диагностику и по праграмам запчастей тоже можно проверить

@виктор грязнов инструкция была по ямз 650.

@АРМАН СУЛТАНОВ надо было не поленится а правельней сказать не протупить и на снятых форсунках или снятой головке разметить маховик и при регулировках вообще не паритца

@АРМАН СУЛТАНОВ а инструкция била по мазу или рено может наши рукожолы так переводят,у меня рено

Виктор день добрый, я смотрел в инструкцый по ремонту ,там написано что на этих двигателях нумерация идёт от вентилятора. Я небуду утверждать, возможно это так. Значит это большого значения не имеет, так как я регулировал клапана исходя инструкций по ремонту.

Я конечно не эксперт но где вы говорите 1 цилиндр у Рено там 6 так как нумерация на Рено идёт от коробки передач а не от радиатора сам знаю как езжу на Рено Премиум 420

На рено незнаю. На ямз 650 нумерация ведётся от вентилятора. Так написано в инструкций,

Я за два приёма регулирую

Довольно таки для меня сложно всё считать и высчитывать , можно сделать всё это проще чтоб не ошибиться. В данном двигателе поршня двигаются попарно, 1-6,2-5,3-4. То есть смотрим на клапана шестого цилиндра когда выпускной клапан начинает закрываться а впускной открываться значит в первом цилиндре такт сжатие. Регулируем клапана в первом цилиндре и так делаем на следующие цилиндры.

Арман привет. Подскажи мне пожалуйста. У меня в баке дым. В чём причина?.ямз 650

Кольцо медное под форсункой пропускает.

День добрый.Затрудняюсь сразу ответить,возможно гдето проходят газы с камеры згораний в обратку,если это точно дым .может быть в обратку сильно сливает с клапана рампы ,рампа в этом месте сильно греется как утюг и саляру сильно разогревает в баке.

Подскажите по какой причине может капать антифриз из сапуна на ямз 650 ? При этом уровень масла не повышается, но на сапуне и маслозаливной пробке образуються эмульсия и газы в расширитель не идут.

@АРМАН СУЛТАНОВ Спасибо большое попробуем и эти варианты проверить.

Добрый день.Я думаю возможно несколько причин это гильзы,помпа,теплообменник, ребята писали что была лопина в блоке.Бывает некачественный антифриз разъедает магестраль но это в вашем случае наврятли,еслибы разъел то поступалобы больше антифриза и сталобы заметно по уровню.может трещина небольшая,при нагреве блока начинаед пропускать при остываний непропускает такое может быть.А поповоду помпы и гильз мало вероятно,там зделано по уму. Посмотреть теплообменник,часто на него грешат.конкретно у меня не было такой ситуаций,и конкретного ответа дать немогу, как варианты причин посоветовал.

подскажите пожалуйста как ходят ямз 650 651 при пробеге 800000 тыс,

@АРМАН СУЛТАНОВ Спасибо Вам большое за объяснения

Я думаю это зависит от условий эксплуатаций,своевременного обслуживания двс.При грамотной эксплуатаций будут ходить,всётаки это аналог двс рено,но с учётом что собран он у нас и некоторые запчасти отечественные нужно внимательно смотреть двс.при выборе. Этот двс ходит только при грамотной эксплуатаций,так просто вгараже на коленках очень тяжело заставить его работать должным образом т. е. Выдавать полную мощ,не впадать в аварийный режим. Нужна грамотная диагностика электроники,и апаратура комонраил очень требовательна к топливу.Если эти условия есть и если есть человек который разберётся в этом ,то на мой взгляд это один из лудших двс на отечественных авто. Лично мне нравится этот двс.

Большое спасибо за информацию, выручили .

На маховике идут точки дальше по кругу, сейчас уже не помню их количество, в общем 360 градусов разделил и получилось к примеру одна точка 40 градусов, так и регулировал потом, от точки с цифрой 6 крутишь три точки и получаешь 120 градусов.

@АРМАН СУЛТАНОВ да, считать их надо внимательно, ну а так в принципе удобно

Да там есть эти точки, но мне кажется там можно збится. Даже если есть помошник эти точки быстро проскакивают в отверстий датчика коленвала. Но можно и так.

Регулировка клапанов ЯМЗ 238

Несмотря на то, что дизельные двигатели ЯМЗ 238 появились еще в середине прошлого века, они остаются востребованными и сейчас. Сфера применения моторов достаточно широкая. Их устанавливают на грузовики Урал, КАМАЗ, КрАЗ и трактора К-700.

Учитывая высокие нагрузки и температурные перепады, которым подвергаются такие двигатели, необходимость в регулировке их клапанов возникает достаточно часто. Если владелец техники не разбирается в устройстве двигателя, лучше доверить эту работу профессионалам, но в целом, незначительный ремонт можно провести и своими руками.

Устройство двигателя ЯМЗ 238

Перед началом ремонта следует разобраться в устройстве газораспределительного механизма (ГРМ) двигателя ЯМЗ 238. Именно он отвечает за своевременный впуск рабочей свечи в цилиндр и выпуск отработанных газов из камеры сгорания.

Основными конструктивными элементами ГРМ являются распределительный вал, толкатели, штанги толкателей, клапаны и коромысла (рисунок 1).

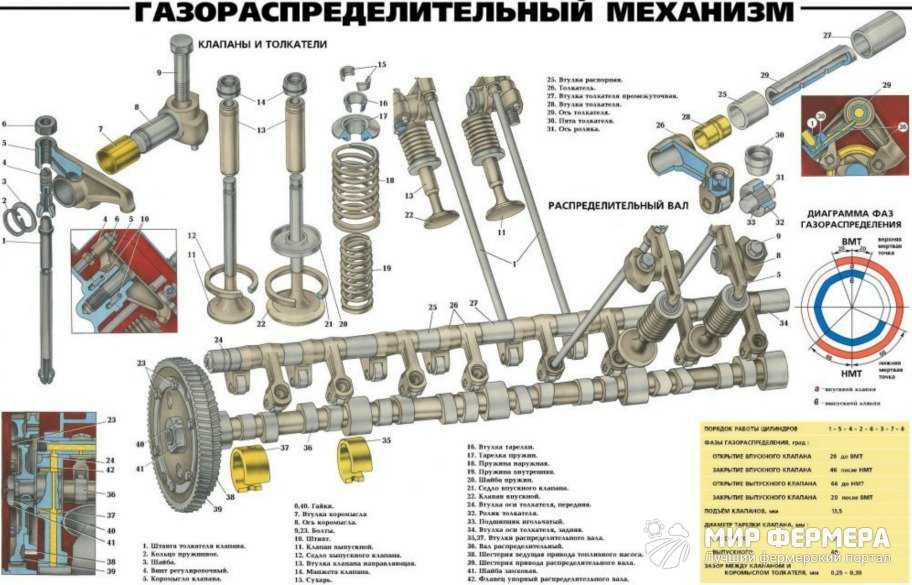

Рисунок 1. Устройство газораспределительного механизма ЯМЗ 238

Главным рабочим механизмом системы является распределительный вал. Его кулачки подают передают импульсы на толкатели. Они воздействуют на клапаны, которые возвращаются на исходную позицию с помощью пружин.

Правильная регулировка клапанов ЯМЗ 238 поможет наладить оптимальный режим подачи топлива и полный вывод отработанных газов. Благодаря этому продлевается срок эксплуатации двигателя и достигается оптимальный размер топлива.

Когда требуется регулировка клапанов?

В первую очередь следует учитывать, что двигатели такой мощной техники работают в чрезвычайно сложных условиях. Кроме высоких механических нагрузок, каждая деталь мотора подвергается сильному нагреву. Он вызывает тепловое расширение металла и со временем деталям требуется профилактический осмотр и ремонт (рисунок 2).

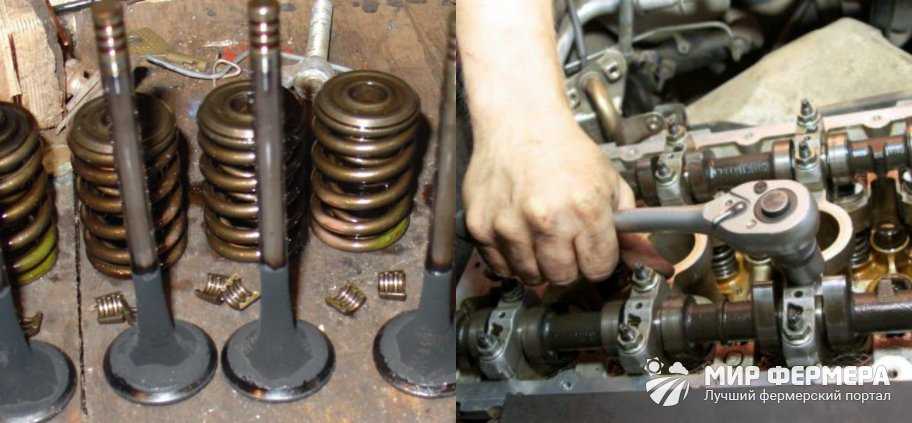

Рисунок 2. Регулировка необходима, если из двигателя слышен посторонний шум

Вся газораспределительная система двигателя ЯМЗ 238 собрана из элементов, изготовленных из разных металлов. Их состав неоднородный, поэтому после нагрева точность подгонки элементов двигателя искажается, изменяются параметры тепловых зазоров и нарушается изначальная настройка механизма.

В результате возникает характерный стук, который говорит о том, что работа клапанов и всей камеры сгорания нарушилась.

Необходимо помнить, что:

Увеличенный тепловой зазор ухудшает функционирование камеры сгорания и сокращает рабочий ресурс деталей.
Небольшой зазор уменьшает герметичность �

Перед началом ремонтных работ необходимо выключить подачу топлива, повернув скобу кулисы вниз. Она располагается в корпусе регулятора частоты вращения.

Далее двигатель охлаждают до температуры не более +30 градусов, демонтируют клапанную крышку и проверяют усилие затяжки осей коромысел ГРМ. Оптимальный показатель, установленный заводом-изготовителем, составляет 120-150 Нм.

Схема регулировки

Универсальная схема регулировки такая:

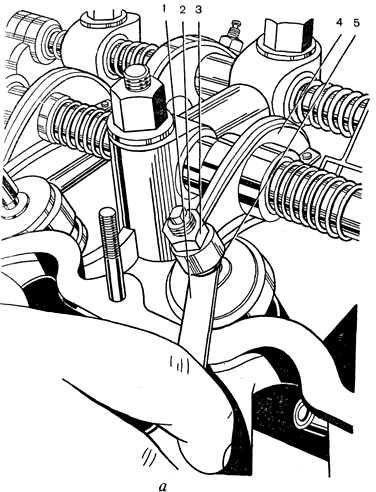

Сначала отвинчивают стопорную гайку регулировочного винта и вставляют щуп в образовавшийся зазор.
Далее начинают вращать регулировочный винт, чтобы достичь оптимальной величины зазора.
Потом затягивают колпачковую гайку регулировочного винта, удерживая его в неподвижном состоянии с помощью отвертки.

В процессе настройки коромысла выпускных клапанов прижимают к стопорному кольцу, а впускных – к торцу оси (по левой стороне). Если регулируются зазоры по правому ряду цилиндров, манипуляцию проводят в обратном порядке (рисунок 3).

Полезные советы

После завершения настройки мотора повторно проверяют состояние зазоров, далее запускают двигатель и проверяют его работу на слух. Если будет слышен характерный стук, процедуру повторяют.

Практические навыки регулировки клапанов ЯМЗ 238 можно освоить с помощью видео.

Снятие крышки головки цилиндров

Процесс регулировки клапанов на двигателе ЯМЗ-650 начинается с снятия крышки головки цилиндров.

Для начала необходимо отсоединить провода от свечей зажигания и отметить их порядок, чтобы в дальнейшем верно установить их на свои места.

Затем с помощью подходящего инструмента ослабьте и снимите крепежные болты, крепящие крышку головки цилиндров. Рекомендуется осуществлять снятие болтов последовательно, равномерно и по кругу. Это позволит равномерно распределить нагрузку и предотвратить возможные деформации.

После снятия болтов медленно поднимите крышку головки цилиндров вместе с прокладкой. Осмотрите прокладку на предмет повреждений или износа. В случае необходимости, замените ее новой.

Установите снятую крышку головки цилиндров на чистую поверхность, чтобы избежать попадания пыли или посторонних частиц.

Теперь вы готовы перейти к следующему этапу регулировки клапанов на двигателе ЯМЗ-650.

Особенности производства и конструкции

Первый пост – это место, где роботизированная установка выполняет гильзовку цилиндров, далее двигатель оснащается поршнями и деталями, входящими в состав кривошипно-шатунного механизма. Следующий этап – установка коленвала, после которой начинается автоматическое тестирование на предмет прокручивания.

По завершению данного этапа устанавливаются шестерни распределителя, крышка и кратер, целый ряд других деталей, а дальше происходит монтаж топливного насоса ЯМЗ-650.

Дальнейшие шаги – поэтапное оснащение будущего движка такими важнейшими деталями, как клапаны ЯМЗ-650, форсунки, штанги и коромысло, крышка клапанов. Когда с этим покончено, начинается финальный этап производства, когда устанавливается поддон силового агрегата.

После успешного прохождения будущим мотором ¾-х конвейера проходит следующее тестирование – изделие проверяют на предмет герметичности полостей с использованием потока воздуха, подающегося под огромным напором. Далее двигатель поступает на последнюю часть производственной линии, где его оснащают навесным оборудованием, коллекторами (впускным и выпускным), электропроводкой и прочими деталями электрооборудования, а также турбиной.

Дальнейшим этапом следует так называемая контрольная опрессовка, необходимая для того, чтобы убедиться в надлежащем качестве сборки. Максимум внимания при этом уделяется герметичности соединений и системе охлаждения.

Перед отправкой клиенту моторы поступают на специальный стенд, где осуществляется их горячая обкатка. Благодаря столь строгому контролю на каждом этапе моторы российского производства полностью соответствуют мировым стандартам.

Технические показатели автомобиля. Характеристики ямз-656210

Какое масло заливать в двигатель ямз 650 Прошлым летом руководство Группы ГАЗ объявило, что на Ярославском заводе будет смонтирована линия по производству рядного 6-цилиндрового дизеля Dci11 для грузовых автомобилей, купленная у фирмы Renault Trucks. тягачи МАЗ-5440А9, МАЗ-6430А9, самосвалы МАЗ-6501А9, МАЗ-6516А9, бортовые, шасси МАЗ-5340А9, МАЗ-6312А9, МАЗ-6516А9, а так же c доработкой можно устанавливать на другую спец.

Двигатель ЯМЗ-6563 сочетает в себе: высокую мощность, надёжность и экологичность при эксплуатации Во всех подобных случаях следует немедленно остановить двигатель, чтобы предотвратить ещё более серьёзное повреждение двигателя или турбокомпрессора. 266 362 Частота вращения, об мин 1900 25 Максимальный крутящий момент, Н м кгс м 1670 170 Частота при максимальном крутящем моменте, об мин 1200 100 Минимальный удельный расход топлива, г кВт ч г л.

Независимый подогреватель двигателя;
Щитки на колесах ведущих мостов;
Крылья ( брызговики ) колес;
Преобразователь напряжения ( прикуриватель )
Тахограф цифровой;
Электронный щиток приборов;
Фонари автопоезда;
Противооткатные упоры;
Подголовники сидений;
Ремни безопасности;
Ограничение скорости;
Механическое управление двигателем;
Шумоизоляционные экраны базовые;
Запасное колесо;
Огнетушитель.

Тормозная система • технику и дизельные генераторы гарантии несет фирма доработчик.

Диагностика и регулировка клапанов Renault 430-440

Опытный шофер знает, что без соответствующей регулировки клапанов, устойчивой работы двигателя как на малых, так и на больших оборотах, ему не видать. Поэтому после определенного количества километража необходимо приводить клапана в норму. Сделать это не так уж и сложно. Рассмотрим этот процесс на нашем Renault Magnum.

Порядок и особенности регулировки клапанов на Renault Magnum

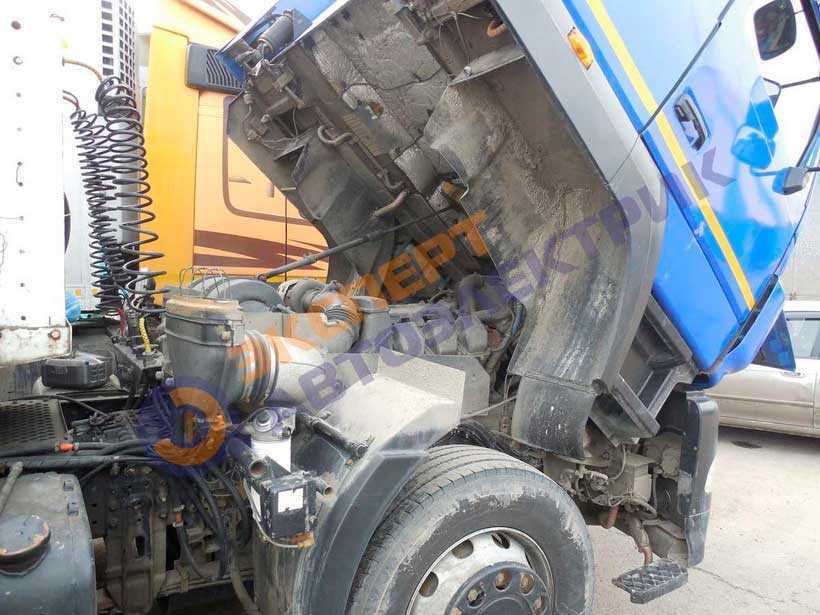

Итак, для доступа к двигателю необходимо поднять кабину с помощью гидравлики. Это не займет много времени. Для начала необходимо снять клапанную крышку. При этом стоит проверить, нет ли каких-либо подозрительных отверстий в двигателе (если вы разбирали двигатель). Если есть, то закрываем их обычными ватными дисками. Если внутрь двигателя попадет инородный предмет, придется разбирать его полностью. Далее, после снятия крышки, подбираем инструмент для проворачивания коленвала. На 6-ти цилиндровых моторах порядок зажигания 153624. Затем прокручивая коленвал, добиваемся перекрытия клапанов на первом цилиндре.

Далеемы, скажем так, составляем небольшую табличку, где при перекрытии клапанов на 1 цилиндре мы будем регулировать клапана на 6 цилиндре. При перекрытии на 5 цилиндре будем регулировать клапана на 2. И остается у нас еще одна пара, это 3 цилиндр и 4 соответственно

Важно проводить регулировку клапанов на холодный мотор!

После этого приступаем непосредственно к проверке и регулировке клапанов. Для этого понадобиться накидной ключ и отвёртка с плоским шлицом. Ключом придерживать саму гайку, а отверткой работать по затяжке клапана. Таким образом, регулируем клапана. Не стоит забывать про регулировку системы EVB, так называемого «горного тормоза».

Зазор на EVB после регулировки должен составить 0,3 мм и 0,5 мм на клапан на толкателе. После регулировки клапанов на одном цилиндре снова проворачиваем коленвал и приступаем к регулировке клапанов на другом цилиндре. Происходит это в таком же порядке, как и, с первым цилиндром. Опять же не забывая при этом про систему EVB. После проверки и регулировки каждого парного цилиндра протираем места прокладок. Так как остатки масла в этих местах при воздействии высоких температур потекут по мотору, и он будет иметь неопрятный вид. Затем накладываем прокладку и закрываем клапанную крышку. И все готово!

Если же вы не знаток мотора, или же нет времени на это дело, то всегда можете обратиться в наше СТО. У нас есть большое количество деталей для европейских грузовиков, а также огромное количество услуг, в том числе услуги по регулировке клапанов. Специалисты высшего класса бережно выполнят свою работу в соответствии со всеми требованиями и вашими предпочтениями. При этом вы можете приобрести как новые запчасти для своего авто так и б/у. Обращайтесь, мы ждем вас!

Категория: Сделать авто самому

Характеристики автомобиля: Габариты авто следующие, длина — 3846, ширина — 1100, высота — 1853 мм. Колесная база составляет 2123 мм. Дорожный просвет 221 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 78 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Фарида

Cмотрите ВИДЕО про порядок регулировки клапанов рено магнум 440.

Мнение автовладельца по имени Октавий :Очень нравится тьфу тьфу тьфу . )))))))))))))

Оригинальное название: Regolazione valvole renault magnum 440

Дата выхода: 14. 06. 2019 года

Смех в теме: Бежал заяц по лесу и увидел реку. Начал её переходить, но потом вспомнил, что не умеет ходить по воде и поплыл. Но потом вспомнил, что не умеет плавать и утонул.Мораль: Не вспоминайте прошлое.

Всееем привет!Давно не писал… рейсы, рейсы, работа…Немного предистории: к нам прибыло пополнение, Renault Magnum 2015г. 480DXI. Поехала машина в рейс, всё хорошо. По возвращении появился шёркающий звук, похожий на натяжной ролик. Искали, проверяли, слушали… в итоге нет, это не ролик… вернее ролик но не тот. Оказалось разбило ролик на коромысле клапанов и он настолько проточил распредвал что начало задевать коромысло об распредвал. Итог-замена распредвала, замена коромысел. Вот что бывает если вовремя не проверять зазор между клапаном и коромыслом. При большом зазоре разбивает ролик на коромысле и он начинает выедать дорожку в распредвале.

Поэтому в срочном порядке стали проверять у всех, в том числе и у меня. По итогам проверки-четыре в норме, один подзажат, и один зазор чуть больше нормы. Всё сделали, отрегулировали, можно ездить со спокойной душой.

Технические характеристики

Технические характеристики двигателя ЯМЗ 650 с момента начала производства моторов особо не поменялись. Добавились только некоторые технические и конструктивные элементы, такие как турбонаддув, система питания или выпуска отработанных выхлопных газов. Основная техническая характеристика ДВС 650 ЯМЗа.

Дизель, турбированный дизель

11 литров (11 120 см куб)

Евро 3 Евро 4 Евро 5

Мощность двигателя, л.с./об.мин

311/2000 320/2000 362/1900 362/1900 367/1900 412/1900 412/1900 422/1900

Крутящий момент, Нм/об.мин

1215/1100-1300 1569/1100-1400 1670/1100-1300 1765/1100-1400 1800/1100-1300 1870/1100-1300 1911/1200-1400 2000/1100-1300

Материал исполнения блока и головки

800 000 — 1 000 000 км пробега

МАЗ-5340, 5440, 5516, 6303, 6312, 6430, 6501 Урал-5831, 6307, 6367, 6368, 6470, 6563, 6902 Тонар-5422, 6528 МЗКТ-6527, 7501, 7511, 7512, 7006, 7007

Регулировка – Проверка и регулировка клапанных зазоров на 11-, 12- и 13-литровых двигателях с PDE или HPI

Применимо к двигателям с блоком цилиндров 1-го или 2-го поколения.

Инструменты

Инструмент для проворачивания

Не забудьте снять инструмент для проворачивания маховика после регулировки.

Регулировку можно выполнять одним из двух способов. Либо путем установки ВМТ на маховике и следования таблицам, показывающим, какие клапаны можно отрегулировать, либо путем следования таблицам, показывающим, какое положение маховика необходимо установить, чтобы отрегулировать все клапаны каждого цилиндра:

На судовых двигателях

Снимите кронштейн крепления трубопровода к маслоотделителю. Установите инструмент для проворачивания.

После завершения регулировки снимите инструмент для проворачивания и установите кронштейн крепления трубопровода к маслоотделителю.

Регулировка с использованием ВМТ

Конфигурация цилиндров, 6-цилиндровые двигатели

Установите поршень первого цилиндра в ВМТ в конце такта сжатия Отрегулируйте зазоры следующих клапанов:

Впускной клапан и выпускной клапан

O Впускной клапан

X Выпускной клапан

Поверните коленчатый вал точно на один оборот. Отрегулируйте зазоры следующих клапанов:

Впускной клапан и выпускной клапан

O Впускной клапан

X Выпускной клапан

Процедура регулировки для 11-, 12- и 13-литровых двигателей

Проверьте и отрегулируйте зазоры в приводе клапанов и насос-форсунок (холодный двигатель) . Зазор во впускных клапанах должен быть равен 0,45 мм, а в выпускных – 0,70 мм.

Максимальный допустимый зазор между двумя клапанами под одной траверсой привода клапанов – 0,2 мм

Проверните маховик в нормальном направлении вращения, используя инструмент для проворачивания 99 309, таким образом, чтобы в нижнем окне картера маховика была видна метка на маховике.

Двигатели, оснащенные маховиком с меткой TDC Up: Вставьте инструмент для проворачивания 99 109 в отверстия верхнего окна. Вдавите внутрь шестерню зубчатого венца и поверните маховик с помощью храповой рукоятки и головки на 14 мм. Считайте метку на маховике в верхнем окне кожуха маховика.

Примечание:Когда цилиндр переходит от такта выпуска на такт впуска, возникает перекрытие клапанов. Выпускной клапан закрывается, в то время как впускной клапан открывается.

Примечание:За сведениями по регулировке форсунок обратитесь к описанию соответствующей процедуры в разделе 03-01.

Конфигурация цилиндров, 6-цилиндровые двигатели

Выполните регулировку в соответствии со следующей таблицей, в зависимости от того, снимаются ли показания по нижнему или по верхнему окну.

Рекомендуется помечать маркером те коромысла, где регулировка уже была проведена.

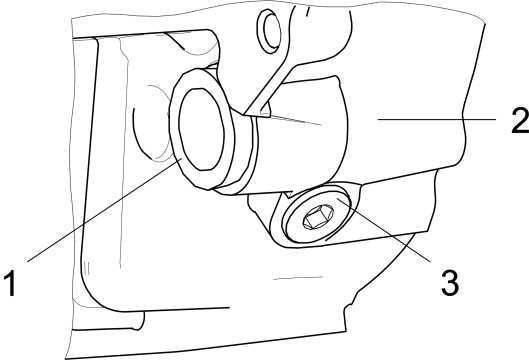

Показания в нижнем окне картера маховика:

Регулировка клапанов рено магнум

Сообщение Alex_IZA » 01 сен 2016, 10:06

Сама процедура плевая, но много работ по снятию клапанной крышки плюс дикая стоимость кучи прокладок и сальников крышки. Короче недешевая процедура, постарайтесь лишний раз не сдергивать клапанную крышку.

Да, надеюсь, мастера укажут на мои ошибки или добавят дельных советов.

Совет дня – проводить процедуру удобнее, сняв верхнее колено впускного коллектора, делов на три болта + прокладка, при этом открывается шикарный доступ к топливным трубкам. Дроссельную заслонку лучше не снимать, но крутить один болт будет неудобно, если будете снимать, то + прокладка на дроссельную заслонку.

Второй совет дня – полезно совместить процедуру с проверкой износа цепи (на всякий пожарный можно запастись верхним успокоителем), проверкой натяжителя цепи (плюс новая прокладка натяжителя) с чисткой клапана егр (для эстетов которые его не глушат). И проверкой трубочки, которая идет на датчик давления впускного коллектора, она там рвется, у коллектора.

Крайне желательно купить кучу новых прокладок: клапанная крышка, прокладки трубы егр, прокладку клапана егр. Обязательно купить сальники форсунок, это которые сверху клапанной крышки. Они довольно легко повреждаются при снятии крышки, я повредил два крайних. Прессуются головкой на 32. Сальники топливных трубок довольно живучие. Но если двигатель бегает давно, то лучше поменять все 8-мь сальников (стоят немеряно).

Номера прокладок печатаю, но проверяйте по каталогу сами: прокладка клапанной крышки – ME192209; сальник форсунки – MN158385 (4 шт); сальник топливной трубки – 1052a099 (4шт); прокладки трубы егр – MR161679 и 1582a035; прокладка клапана егр – 1582a039; прокладка колена впускного коллектора – ME204371 (если будете его снимать); прокладка дроссельной заслонки -1450a147(если будете снимать для удобства).

Что понадобится, из нестандартного инструмента: • понятное дело щупы: 0,1; 0,15; 0,20; • ткань чистая – для затыкивания кучи отверстий и прочистки штуцеров топливных трубок, а также отмывания грязи с двигателя. Я покупаю бязь белую (хотя грязь с двигателя отмывал влажным салфетками, очень удобно); • колпачки на штуцеры рампы и штуцеры форсунок – рекомендую, очень приятный девайс (рисунок ниже); • мега ключ для откручивания топливных трубок – без него лучше не начинать (рисунок ниже); • пара динамометрических ключей – в обязаловку для кручения стопорных гаек рокеров и закручивания топливных трубок. • карб клинер (очиститель карбюратора) – для мойки гаек топливных трубок (куда без него); • пол-литра саляры – для промывки топливных трубок после чистки гаек; • можно прикупить ключ воронью лапку на 12 для кручения гаек рокеров динамометрическим ключом, но необязательно. Чай не жигули, регулировочный винт при затяжке гайки не крутится – приятно блин, поэтому можно тянуть обычной головкой на 12.

Ключ для топливных трубок, сделан из форсовской удлиненной головки .

Проверка герметичности топливных трубок

Перед тем как закрыть клапанную крышку. Следует завести двигатель. Для того чтобы проверить утечку топлива. Смотреть необходимо на все места соединения трубки обратного топлива. Так же смотреть необходимо на все места соединения трубки обратного топлива. Так же необходимо проверить соединения между форсункой и удлинителем. При не правильной затяжке трубок высокого давлении. Проворачивается удлинитель в корпусе форсунки. В результате корпус лопается. Трещина очень мелкая её трудно увидеть. Но топливо через неё будет просачиваться. Это заметить можно.

При работающем двигателе полость головки быстро наполняется маслом. Если не хватило времени все внимательно осмотреть двигатель лучше заглушить . Дождаться пока масло стечет. И снова завести мотор. Процедура не очень приятная. Но после сборки может поднимать уровень масла. Это от того что в него попадает топливо. И попадает оно туда как раз из этих мест. Поэтому лучше сразу лишний раз убедиться.

Если все нормально можно закрывать крышку. При затяжке крышки усилие большое прилагать ненужно. Так как можно выдавить прокладку. Перед установкой обязательно нужно убедиться что прокладки сидит в пазах правильно. Чтобы избежать лишних проблем с подтеканием масла. Установка ГБЦ ЯМЗ на этом закончена . Осталось завести мотор и проверить возможные подтекания . Охлаждающей жидкости. Масла из под прокладки крышки. Порядок затяжки ГБЦ ЯМЗ 236 и усилие с которой она протягивается влияют на дальнейшую работу двигателя

Поэтому важно сделать всё правильно

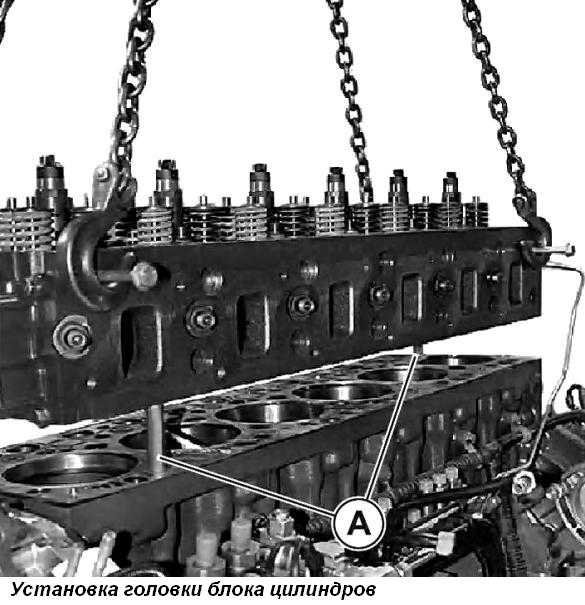

Установка головки блока цилиндров ЯМЗ-650

1. Установить прокладку головки блока цилиндров таким образом, чтобы отметка производителя была сверху.

2. Проверить наличие центровочных штифтов. (Использовать 2 винта без головок (А) с диаметром 14 мм, длинной 170 мм (см. Рис. 5)).
3. Установить головку блока цилиндров.
4. Снять винты (А).

5. Наживить болты крепления головки блока цилиндров и затянуть в порядке, указанном на Рис. 6.

Затяжку производить четырьмя приемами, используя приспособления 2322 + 9777:

— 1-й прием: болты (1 — 14) М20х1,5 — 215 мм моментом Мкр = 200 Нм;
— 2-й прием: болты (15 — 38) М14х1,5 — 190 мм моментом Мкр = 120 Нм;
— 3-й прием: болты М20 ослабить, затем затянуть моментом Мкр = 100 ± 10 Нм и довернуть на угол 180˚ ± 6˚;
— 4-й прием: болты М14 ослабить, затем затянуть моментом Мкр = 80 ± 10 Нм и довернуть на угол 100˚ ± 6˚.

Выполнив затяжку в указанном порядке, в будущем подтягивать болты запрещено.

Смазка болтов:

— поскольку новые болты уже смазаны, никакой дополнительной смазки не требуется;
— при повторном и последующем использовании болтов, смазывать резьбу и под его головкой герметиком “Локтайт 542”.

Установка коромысел с осью и стойками в сборе

1. Смазать маслом посадочные поверхности.
2. Установить штанги коромысел.
3. Убедиться в наличии центровочных штифтов.
4. Установить ось коромысел.

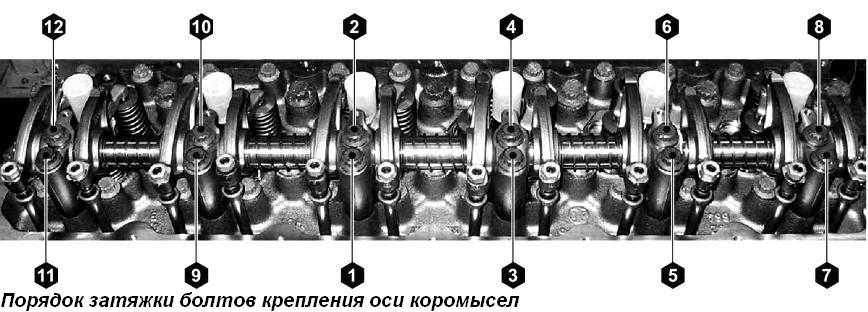

5. Затянуть болты стоек оси коромысел согласно указанному порядку и рекомендуемым моментом (см. Рис. 7):

— затянуть предварительно, соблюдая порядок затяжки моментом Мкр = 20 ± 4 Нм;
— затянуть окончательно, соблюдая порядок затяжки моментом Мкр = 40 ± 4 Нм плюс доворот на 90˚ ± 6˚
— проверить момент затяжки динамометрическим ключом Мкр = 100 ± 10Нм.

Смазка болтов: поскольку новые болты уже смазаны, никакой дополнительной смазки не требуется.

6. Установить кронштейн жгута форсунок, затянув болты его крепления моментом Мкр = 7,5 ± 1,5 Нм.

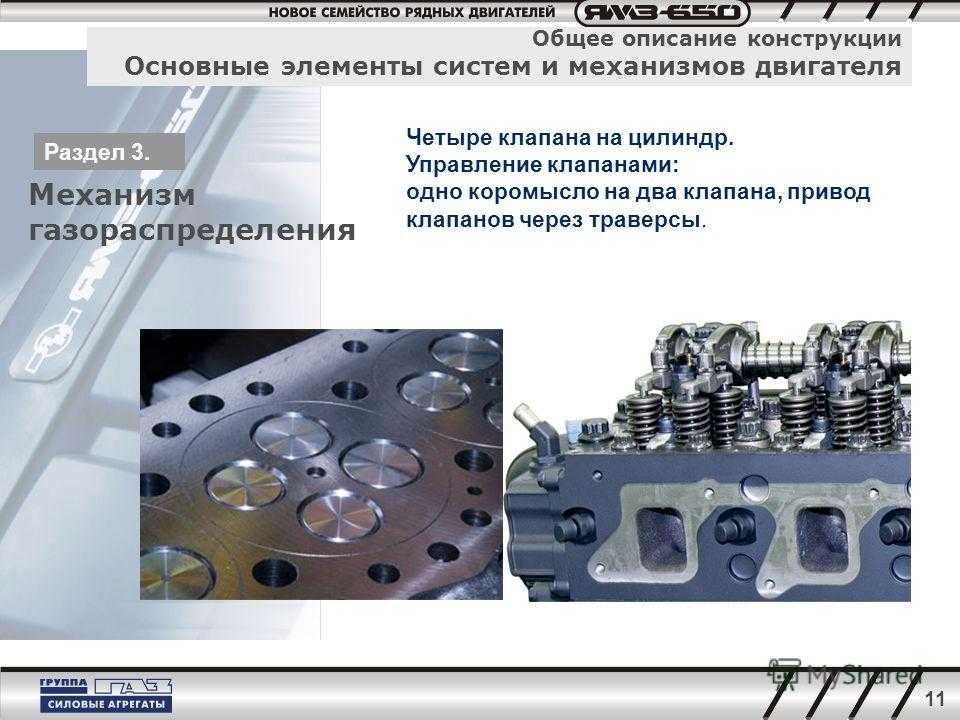

Регулировка коромысел

Проверку и регулировку зазоров в клапанном механизме проводить на холодном двигателе или не ранее, чем через два часа после его остановки.

Для проверки и регулировки зазоров необходимо установить поршень регулируемого цилиндра в положение верхней мертвой точки (ВМТ) на такте сжатия, когда впускные и выпускные клапаны закрыты.

Проверку и регулировку зазоров рекомендуется проводить в соответствии с порядком работы цилиндров: 1 — 5 — 3 — 6 — 2 — 4.

Нумерация цилиндров ведется от вентилятора.

Зазоры проверяются с помощью щупа, который необходимо вставить между носком коромысла и упором траверсы.

Величина зазора “А” (см. Рис. должна быть:

— на впуске 0,40 ± 0,05 мм,
— на выпуске 0,70 ± 0,05 мм.

Проверить динамометрическим ключом момент затяжки болтов крепления стоек оси коромысел (на доворачивание) и, если необходимо, подтянуть их.

Момент затяжки должен быть 80 — 100 Нм.

Отрегулировать зазоры в приводе впускных и выпускных клапанов 1-го цилиндра, для чего необходимо:

1. Отсоединить и вывернуть датчик частоты вращения двигателя из картера маховика (1) (см. Рис. 9).

2. Вращая вал коленчатый с помощью поворотного устройства, по направлению вращения установить поршень 1-го цилиндра в ВМТ на такте сжатия (1 положение (см. Рис. 10))
3. Ослабить контргайку регулировочного винта коромысел впускных и выпускных клапанов (поочередно) и вывернуть винт на пол-оборота.
4. Вставить щуп необходимой толщины между носком коромысла и упорной поверхностью траверсы и, удерживая его в этом положении, ввернуть регулировочный винт так, чтобы носок коромысла вошел в соприкосновение со щупом (регулировка производится как для впускных, так и для выпускных клапанов).
5. Удерживая регулировочный винт в этом положении, затянуть контргайку винта моментом Мкр = 40 ± 8 Нм
(при последующей проверке зазоров щуп толщиной 0,45 мм на впуске и 0,75 мм на выпуске должен входить с небольшим усилием (1 кгс), толщиной 0,35 мм на впуске и 0,65 мм на выпуске — свободно, без приложения усилия).
6. далее, поворачивая вал коленчатый последовательно на 120˚ от 1 положения (начального), отрегулировать в том же порядке зазоры в 5, 3, 6, 2 и 4 цилиндрах соответственно.
7. Запустить двигатель и прослушать его работу. При правильно отрегулированных зазорах стука в клапанном механизме быть не должно.

Вывод

Двигатель ЯМЗ 650 — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

Ярославский Моторный Завод производит двигатели ЯМЗ для разных видов техники. Ими оборудуют грузовые автомобили, автобусы, многие виды тракторов и другой сельскохозяйственной техники. Также двигатели ЯМЗ используются для работы дизельных электростанций.

Благодаря высоким эксплуатационным характеристикам и широкому полю применения, дизели Ярославского Завода пользуются большим спросом.
