Как снять панель на калине, не имея специальных навыков

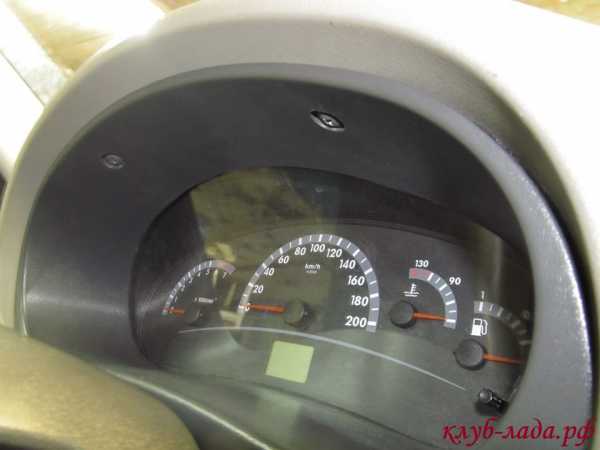

Описание панели приборов: часть 1

Щиток приборов состоит из контрольно-измерительных устройств, монтируется на панель. Комбинация указателей предназначена для отображения характеристик движения и общего состояния автомобиля. Как упоминалось выше, панель приборов содержит в своем составе 23 элемента.

Тахометр. Его функция заключается в обозначении частоты вращения коленчатого вала. Если подсветка панели приборов красная, значит двигатель работает в опасном режиме.

Индикатор неисправности тормозных сил. Во время зажигания лампа может загораться красным светом несколько раз. Если она мерцает в других случаях, необходим ремонт.

Индикатор, указывающий на состояние аккумулятора. Когда лампа светится красным оттенком, это указывает на отсутствие заряда АКБ (аккумуляторных батарей).

Поворотники (левый и правый). Мигают при включении во время осуществления того или иного поворота.

Спидометр указывает ту скорость, с которой движется автомобиль.

Аварийное давление смазочного материала в моторе. Эта лампа должна гаснуть сразу после запуска двигателя.

Индикатор ручного тормоза. Щиток приборов содержит эту лампу для оповещения включения данного режима.

Температура охлаждающей жидкости. Нормальная работа двигателя осуществляется при показателе в 90°С. Если температура мотора Лада Калина значительно выше, эксплуатировать автомобиль нельзя.

Уровень бензина. Позволяет отслеживать количество горючего в баке.

Индикатор резервного топлива. Подсветка приборной панели срабатывает в случае минимального содержания бензина в баке.

Снятие и установка панели приборов Kalina

Детали и расходники:

• Маслянный фильтр
• Моторное масло
• Ветошь

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Высока насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Гаечный ключ рожковый 10 мм
• Ключ с наконечником Torx (звездочка) T-20
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Широкая емкость на 6 литров

Снятие панели приборов в сборе с отопителем выполняется при необходимости замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Сливаем охлаждающую жидкость из системы охлаждения как описано здесь.

3. Снизу автомобиля торцевой насадкой на 8 мм ослабляем за­тяжку хомутов и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

4. Высокой торцевой насадкой на 10 мм отво­рачиваем гайку крепления отопи­теля к щитку передка.

5. Вынимаем салонный фильтр, как описано здесь. Затем крестовой отверткой отво­рачиваем четыре самореза крепления корпуса фильтра.

6. Снимаем нижний кожух рулевой колонки.

7. Отворачиваем две гайки по бокам ру­левой колонки и опускаем ее на пол.

8. Отсоединяем наконечники проводов от выключателя сигналов торможе­ния.

9. Снимаем облицовку туннеля пола, как описано здесь.

10. Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

11. Торцевой насадкой на 13 мм отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

12. Под передними сиденьями высо­кой торцевой насадкой на 10 мм отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

13. Поддеваем отверткой торцевую заглушку с правой стороны панели приборов.

14. Снимаем торцевую заглушку. Аналогичные действия выполняем и с левой заглушкой.

15. Воротком с насадкой на 13 мм отворачиваем по два болта крепления панели приборов с обеих сторон.

16. Снимаем левую и правую обивки пе­редних стоек, поддев их отверткой и приложив необходимое усилие.

17. Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов.

Аналогично отворачиваем саморез левого крепления облицовки.

18. Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

19. Так располагаются пружинные держатели передней облицовки.

20. Воротком с торцевой насадкой на 10 мм отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

21. Воротком с торцевой насадкой на 13 мм отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

22. Воротком с торцевой насадкой на 13 мм отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

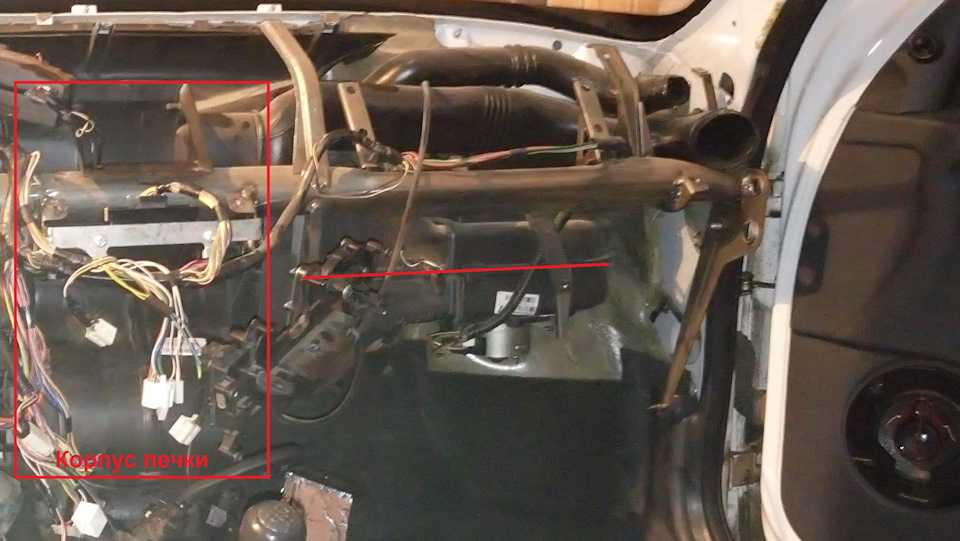

23. На рисунке ниже изображены основные элементы, которые видны сзади панели проборов.

1 — электродвигатель вентилятора отопителя;

3 — заслонка рециркуляции воздуха;

6 — подводящий патрубок радиатора отопителя;

7 — отводящий патрубок радиатора отопителя.

24. Воротком с торцевой насадкой на 13 мм отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову и снимаем наконечник «массового» провода со шпильки.

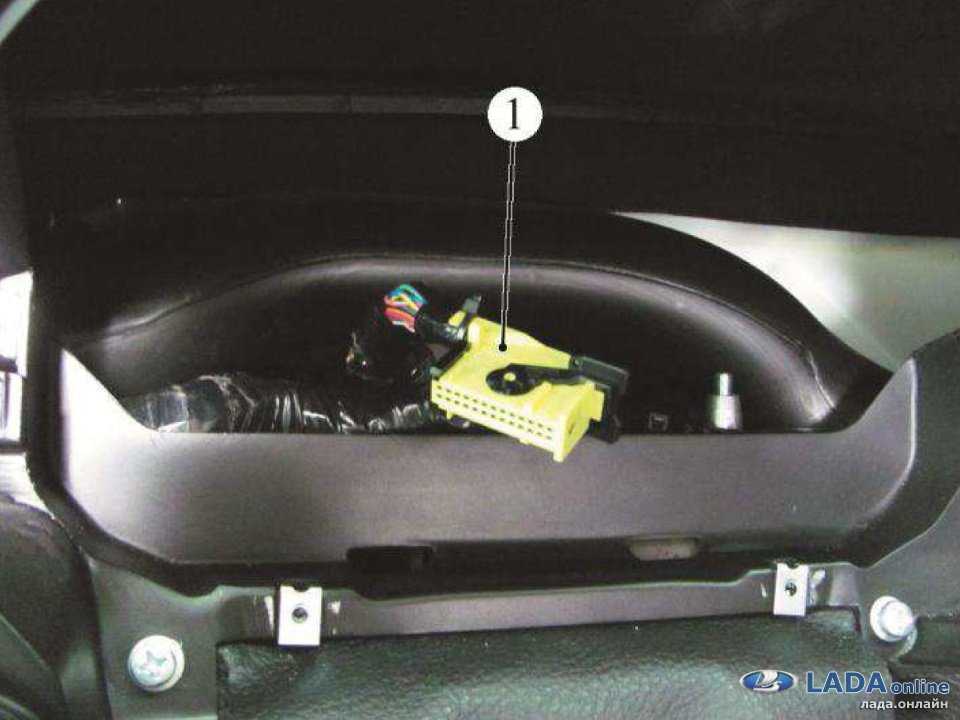

25. Отсоединяем колодку жгута прово­дов от блока управления двигателем (показано на снятом блоке).​

26. Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя (для наглядности сиденье снято).

27. Отводим панель приборов от щитка передка.

28. Разъединяем колодку жгута проводов за отопителем.

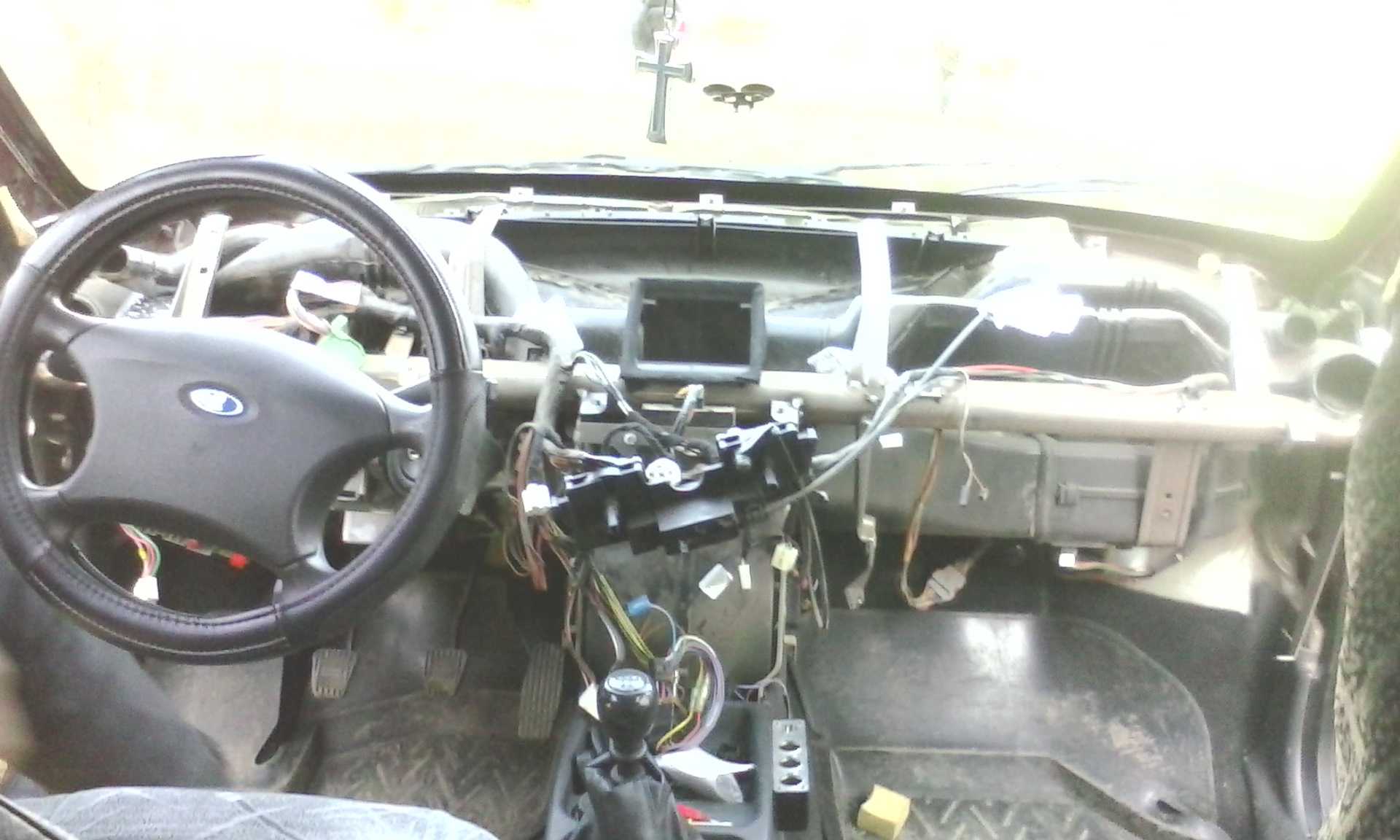

29. Вынимаем панель приборов в сборе с отопителем из салона.

30. Снимаем контроллер с отопителя, чтобы при работе не повредить его. Для этого крестообразной отверткой выкручиваем винты крепления к корпусу отопителя.

31. Устанавливаем панель приборов в обратной последовательности.

При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие на щитке передка.

32. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы, как описано здесь.

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

тестовый вызов окна с регистрацией логином

Купоны за комментарии!

Хотим отблагодарить вас за комментарий! Выберете один из 3 купонов. Сообщение показывается 1 раз в день – не упустите свой шанс!

Демонтаж обшивки с водительской двери

Алгоритм разборки дверной конструкции водителя аналогичный, но существуют некоторые тонкости этого процесса:

1. Предварительно со всех крепежных элементов снимаются заглушки. Они поддеваются отверткой.
2. Пластик панели снимется легче, если предварительно открутить фрагмент регулировки зеркальных конструкций. В отличие от пассажирской дверцы, у водительской один винт. Он находится под заглушкой.
3. Открывающий механизм снимается в последнюю очередь.
4. Если на авто установлены электрозеркала с дистанционным управлением, то чтобы снять панель регулировки заднего вида необходимо открутить расположенный внизу винт.

Приора: как снять панель?

1) С обратной стороны приборной панели откручиваем 4 винта (звездочка). 2) Снимаем стекло с щитка приборов.

3) Наклеиваем на накладку молярный скотч и отмечаем рисками положение стрелок. Все приборные панели откалиброваны, эта процедура поможет нам точно выставить положение стрелок при сборке.

4) Снимаем стрелки. Стрелки необходимо тянуть перпендикулярно вверх, одновременно прокручивая их против хода движения.5) Снимаем штатный рассеиватель

6) Снимаем металлический держатель экранчика. С обратной стороны щитка приборов отщелкиваем металлические защелки экранчика.

9) Чтобы наша шкала светилась нужным нам цветом, необходимо стереть с нее зеленый светофильтр, делается это с помощью ватных палочек, растворителя или спирта (не использовать ацетон). По желанию красные деления можно оставить. После этой процедуры мы получаем чистую накладку.

10) Подобную процедуру необходимо сделать с рассеивателем экранчика.

11) В пластиковом светорассеивателе необходимо увеличить (рассверлить) отверстия и покрасить их внутреннюю кромку в черный цвет (для этого подойдет черный маркер), это нужно для того, чтобы установить колодцы для подсветки стрелок. Свет стрелок таким образом не будет засвечивать основную шкалу.

Колодцы изготавливаются из любой пластиковой трубки (шприца), подогнанного по диаметру как показано на фото, либо плотной бумаги свернутой в несколько слоев и обмотанной черной иззалентой.

13) Приступаем к установке самих плат, для этого припаиваем провода согласно следующей схемы:а) В версии без плавного розжига требуется припаять 2 провода: GND с платы подсветки на 19 (масса) контакт щитка приборов, IG с платы подсветки на 18(регулятор освещения) контакт щитка приборов.

б) В версии с плавным розжигом требуется припаять 3 провода: GND с платы подсветки на 19 (масса) контакт щитка приборов, IG с платы подсветки на 21(зажигание) контакт щитка приборов и ILL с платы подсветки на 7(габариты) контакт щитка приборов.

Если Вы установили версию без плавного розжига, то всегда есть возможность доработать плату, установив на нее блок плавного розжига.

ПОДРОБНОСТИ: Замена подшипника передней ступицы лада калина

При подключении минусового провода на площадку -CH1, экранчик будет разгораться одновременно со стрелками, при подключении минусового провода на площадку -CH2 экранчик будет разгораться вместе со шкалами (касается плат с установкой блока плавного розжига).

С обратной стороны на двухсторонний скотч приклеиваем кнопки настройки блока плавного розжига.

14) Устанавливаем наши колодцы, фиксируя их при необходимости капелькой клея, устанавливаем штатный светорассеиватель на место.

Если вы хотите установить в своей Ладе Приоре шумоизоляцию или тюнинговать салон, для этого вам придется сперва демонтировать ее приборную панель.

Сделать это вы сможете самостоятельно, если будете действовать согласно нашей инструкции.

Как снять центральную консоль в люксовой комплектации

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.

Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:

• По две клипсы расположены на уровне границы решётки воздуховода;
• Три клипсы с каждого бокового борта расположены на равном расстоянии;
• Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).

Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

назад Как поменять ремень ГРМ на Ладе Калине

Тегидемонтаж, панель приборов, разборка

https://youtube.com/watch?v=IpjoI1yNBJY

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей – дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.

Избавляемся от всех дребезгов Калины, снимаем панель

Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином.

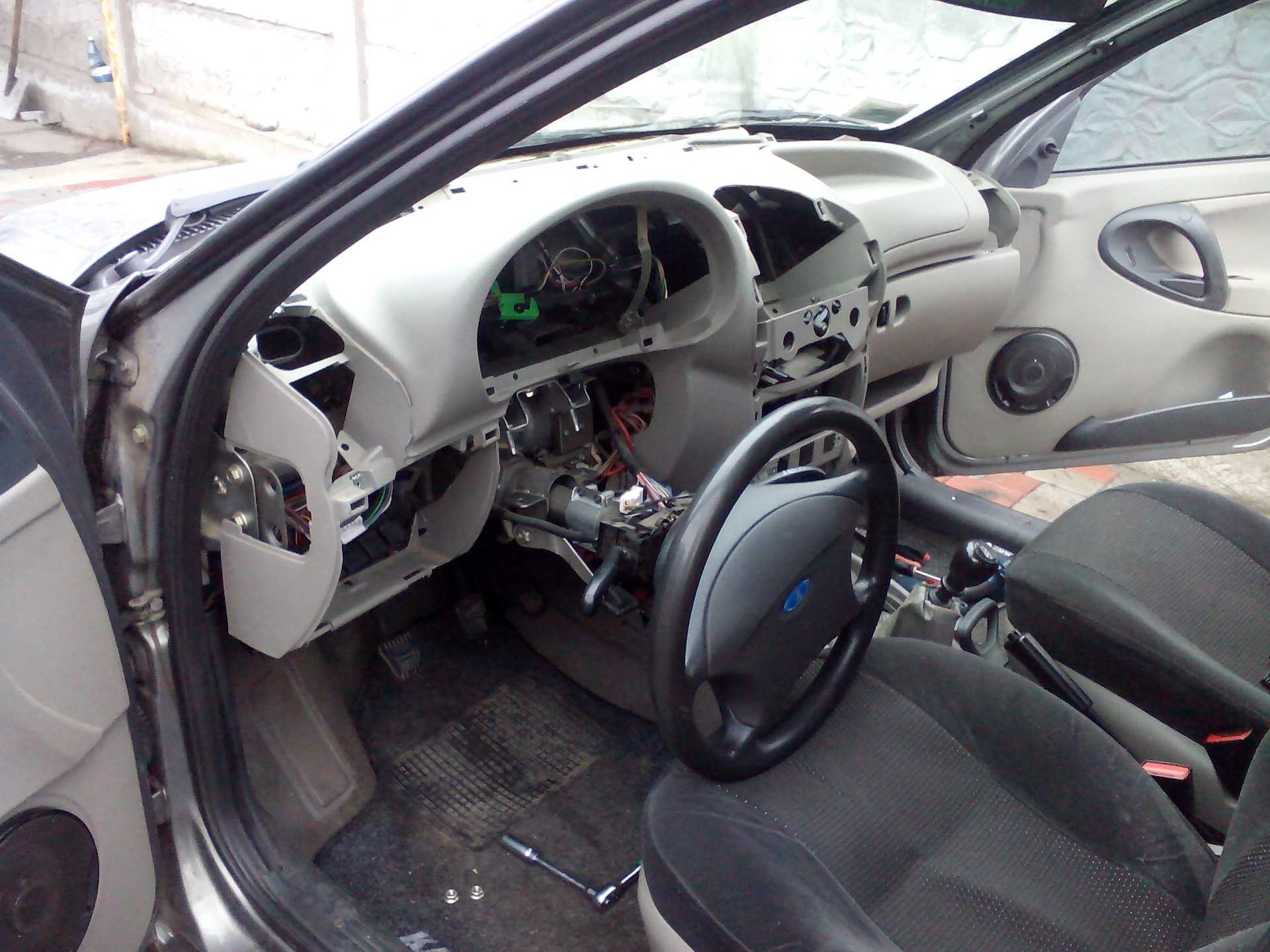

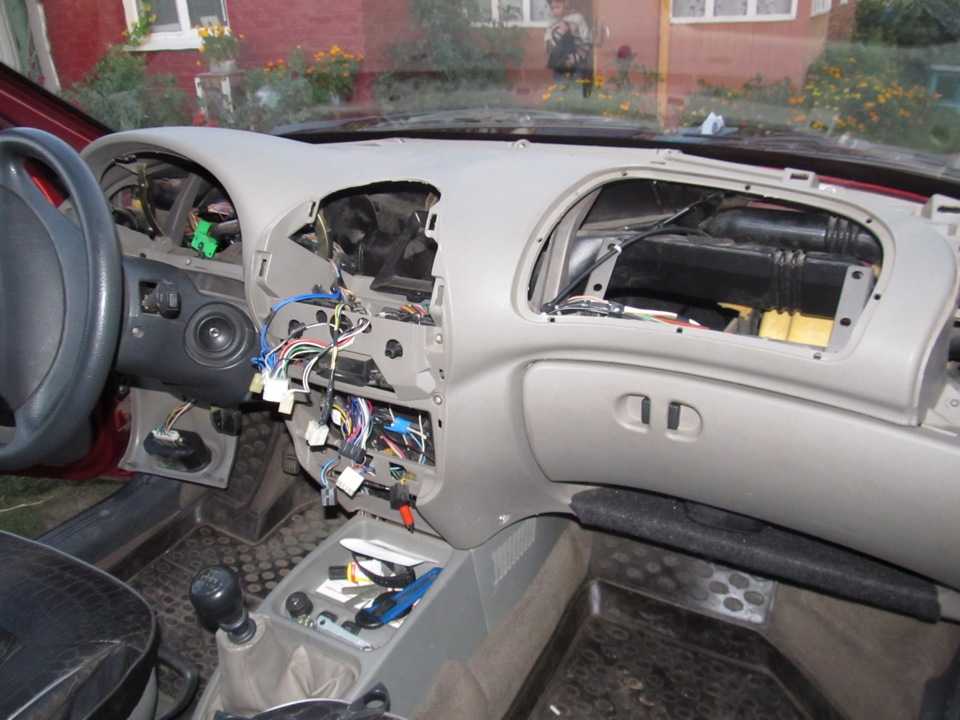

Снятие панели (торпедо) Калины

Сначала нужно снять комбинацию приборов. Затем снять руль и подрулевые переключатели.

1. Снять левую обивку направляющей стойки, поддев ее отверткой, и отщелкнув 3 пистона. Аналогично снять правую обивку передней стойки.
2. Снять кожух магнитолы из гнезда, поддев отверткой.
3. Отсоединяем колодки с проводами нажав на фиксаторы.

1. Снять левую заглушку из центральной накладки облицовки панели приборов, выдавив ее пальцем. Аналогично снять правую заглушку.
2. Снять ручку с рычага включения режима рециркуляции воз­духа.
3. Снять ручку регулятора распределения потоков воздуха.

1. Снять ручку регулятора температуры воздуха.
2. Снять ручку переключателя режимов работы вентилятора, поддев ее отверткой.
3. Отвернуть 2 самореза крепления центральной накладки обли­цовки панели приборов, используя крестовую отвертку.

1. Отвести накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов. Удерживаем ее в руках.
2. Отсоединить колодки с проводами аварийной сигнализации, нажав пальцами на фиксаторы.

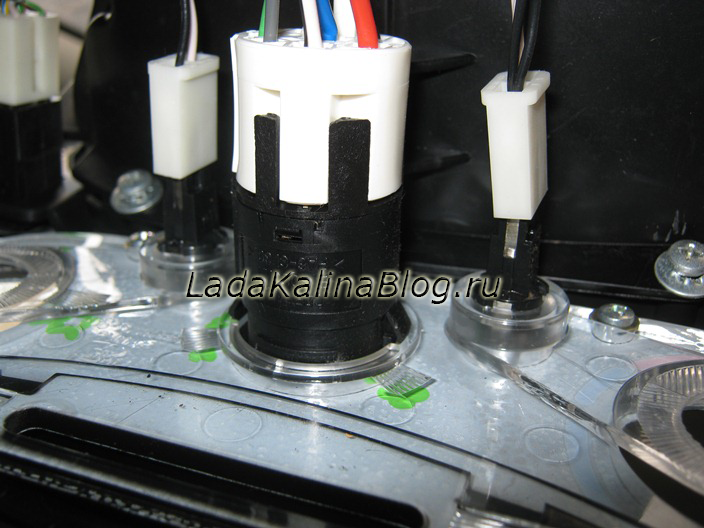

1. Отсоединить колодки жгутов проводов от 2 патронов ламп подсветки.
2. Отсоединить колодку жгута проводов от переключателя режимов работы вентилятора.
3. Отсоединить колодку жгута проводов от выключателя обогрева заднего стекла.
4. Открыть крышку вещевого ящика и отжимаем рукой верхнюю планку крепления декоративного материала и снимаем ее.

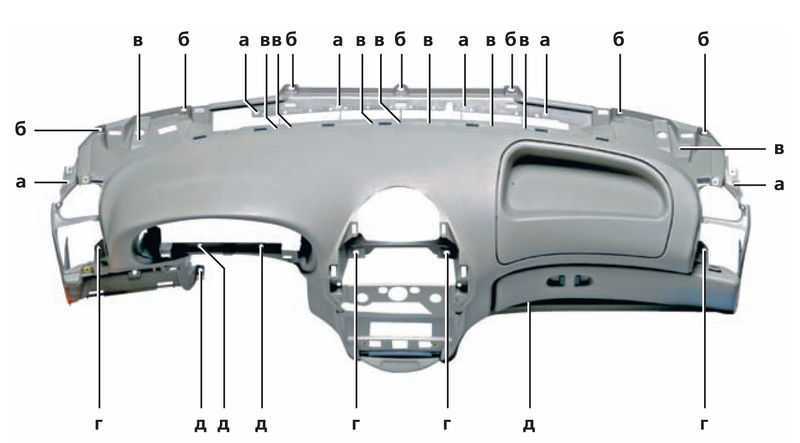

Расположение крепежных отверстий облицовки панели приборов (вид спереди).

Расположение крепежных отверстий облицовки панели приборов (вид снизу).

Под ветровым стеклом снять стопорные шайбы (14 шт.) крепления облицовки панели при­боров, используя отвертку.

После чего снять панель калины (облицовку).

Снятие центральной консоли (накладки)

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

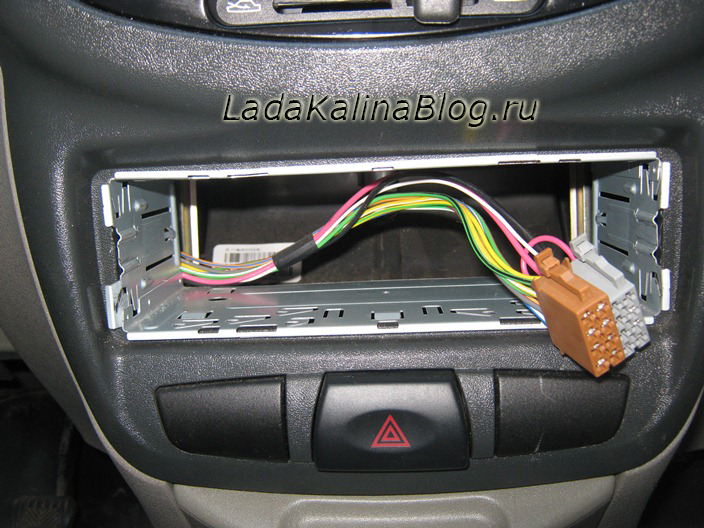

Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».

И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:

Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.

Теперь, отсоединяем штекер от кнопки аварийной сигнализации:

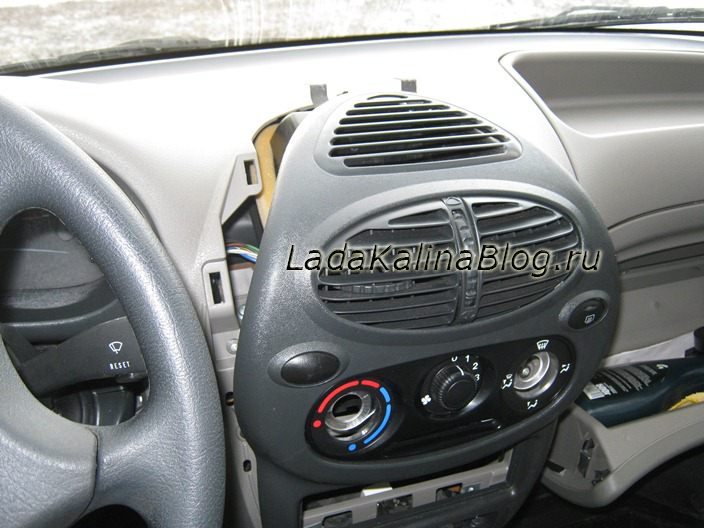

После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.

Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

Разностный алгоритм на автомобиле с кондиционером

«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.

Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах

При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности

Начнём с того, что машина у меня с кондиционером, и я жуть, как не люблю «колхоз». Поэтому я искал в интернете способы, как заменить радиатор печки, не стравливая хладагент и не выпиливая корпус печки, но полного описания так и не нашел.

И знаете что? Выход есть! Но для этого придётся повозиться. Рекомендую приобрести «Руководство по ремонту Лада Калина» или скачать в интернете тут — ссылка.

Заранее выясняем, какой антифриз в машине (в моей — Sintec G12, 10л. — примерно 1000руб.). В СОД нужно 7,84л. Покупаем радиатор печки (ДААЗ, примерно 1000руб.).

Приступаем. Ничего сложного, нужно всего лишь сделать несколько пунктов :

1. Включаем зажигание — стеклоочистители вверх — отключаем зажигание. «Дворники» останавливаются в верхнем положении.2. Снимаем правое жабо, кожух, вытаскиваем салонный фильтр, выворачиваем четыре винта крепления приемного корпуса фильтра.3. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.4. Снимаем защиту двигателя (нужна яма).4. Сливаем охлаждающую жидкость из радиатора отопителя.5. Сливаем охлаждающую жидкость из радиатора охлаждения.6. Откручиваем крепление кронштейна радиатора отопителя под капотом. Люди потом шпильку на этом кронштейне укорачивают.7. Снимаем передние сиденья.8. Снимаем облицовку ручника и тоннеля пола.9. Снимаем приборку и «бороду».10. Снимаем кожух рулевой колонки.11. Снимаем подрулевые переключатели. Рекомендую отметить маркером положение переключателей на валу руля перед их снятием.12. Снимаем облицовки передних стоек кузова.13. Снимаем облицовку панели приборов.14. Снимаем боковые дефлекторы.15. Снимаем панель (торпедо).16. Снимаем педаль газа.17. Снимаем все пластмассовые воздуховоды печки.18. Располовиниваем по горизонтали корпус вентилятора печки и осушителя. Корпус печки и осушителя соединяется спец скобами, по-моему, по 5 штук на каждом корпусе. Это даёт нам свободный ход центрального корпуса печки (на фотографии). Такие трудности только из-за осушителя кондиционера внутри своего корпуса. Это он не дает двигать всю панель в сборе.

19. Откручиваем по бокам крепёж усилителя панели приборов (балку).20. Откручиваем крепёж рулевой колонки и опускаем ее на пол. В моём случае опустить рулевую колонку на пол мешал не отсоединяющийся провод от сигналки, пришлось придерживать рулевую колонку помощнику.21. Отодвигаем усилитель панели приборов (балку), крутим-вертим центральный корпус печки.21. Вытаскиваем радиатор печки.22. Заменяем радиатор отопителя и собираем всё в обратном порядке.

Лайфхак: Каждый саморез и болт от пластмассовых деталей я приклеивал к месту его откручивания или рядом малярным бумажным скотчем. Тогда он не потеряется и будет понятно, где его законное место.

Как выполнить работу над руководством (классический способ)

1. Согласно заводской инструкции, работа по демонтажу отопительного прибора занимает от трех до шести часов, включая подготовительный этап. Ниже кратко анализируется основной этап демонтажа нагревателя. Вам необходимо начать с отсоединения отрицательного контакта аккумулятора. Перед снятием нагревателя необходимо отсоединить отрицательную клемму аккумулятора
2. Второй шаг: снять облицовку рамы ветрового стекла. Мы снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом. В соответствии с инструкциями вам необходимо снять облицовку каркаса ветрового стекла
3. Извлеките аккумулятор из моторного отсека.
4. Следующим шагом будет отсоединить шланги радиатора, которые будут сливать хладагент и подбираться под машину. Перед сливом охлаждающей жидкости отсоедините шланги отопителя
5. Затем необходимо отвинтить болт, крепящий нагреватель к перегородке моторного отсека. Отсоединить нагреватель
6. Последний шаг. снять крышку нагревателя и теплообменник. Радиатор расположен под приборной панелью в пластмассовом корпусе, поэтому в этом случае консоль и передние сиденья должны быть сняты с пассажирского салона. Кроме того, основной этап работы, помимо снятия торпеды, предшествует демонтаж рулевой колонки, рулевого усилителя и центрального туннеля.

Подведем итоги

Кроме непреодолимого желания владельцев LADA Kalina победить «сверчков» в панели присутствует еще один повод для снятия конструкции, это касается и снятие торпеды. Это благородная цель тюнинга, тем более, теперь многие знают, как разобрать панель приборов.

Отечественный производитель обделил LADA Kalina шикарным дизайном и качеством материала панели с разнообразием подсветок и электронных «примочек». Несгибаемые владельцы и здесь не сдались, и смело устанавливают в штатную конструкции модные щитки приборов с неоновым свечением, перекрашивают отдельные компоненты, монтируют подсветку (в том числе и для ног), а также выполняют великое множество модерновых «штучек». Главное достигать хорошей подгонки деталей и панель отблагодарит владельца ласкающим слух молчанием.
