Как снять панель на калина 2 (ваз 2192, 2194)

Необходимые инструменты и принадлежности

Для ремонта понадобятся:

• набор отверток различной длины;
• торцевые ключи;
• набор рожковых ключей;
• емкость для слива тосола из системы охлаждения;
• острый нож;
• новый радиатор.

В сервисе процедура замены стоит приличных денег, да еще не каждый мастер возьмется за работу. Дело не в квалифицированном ремонте, произвести его может любой, кто умеет держать в руках ключи. Просто процесс замены трудоемкий, требует аккуратности и терпения, многие детали демонтировать очень неудобно.

Обязательно нужно поставить «Калину» в гараж, с тем расчетом, что при отсутствии должной квалификации, ремонт может затянуться на несколько дней. Следует заранее позаботиться об освещении и, по возможности, элементарном отоплении, если на улице холодно.

Как разобрать крышку багажника на кузове хэтчбек и универсал

Внутренняя облицовка заднего люка Калины в кузове хэтчбэк и универсал держится на 4 обычных клипсах, 2 специальных фиксаторах из чёрного пластика (ставятся после монтажа панели) и 2 винтах крепления ручки. Вдобавок панель зацеплена за металлический выступ двумя скобами, расположенными в районе замка.

Винты крепления ручки

Порядок снятия обивки такой:

1. Выкрутите крестовой отвёрткой 2 винта и отсоедините ручку.
2. Заведите плоскую отвёртку под панель со стороны стекла и разблокируйте фиксатор. Остальные защёлки выводите из зацепления руками, оттягивая панель по контуру.
3. Демонтируйте обшивку, высвободив в последнюю очередь скобы около замка багажника.

Панель отсоединяется со стороны стекла

Скобы крепления к люку багажника стоят около замка

Как показывает практика, на снятие обшивки 1 дверки автомобиля Лада Калина уходит не больше 10 минут. Операция действительно несложная, но при отсутствии опыта лучше не спешить, дабы не переломать все фиксаторы и не исцарапать пластмассовые облицовочные панели. Установка дверных карт производится в обратном порядке: сначала защёлкиваются клипсы, потом ставятся ручки, а в конце крепятся пластиковые элементы. Не забудьте подключить разъёмы к кнопкам электрических стеклоподъёмников.

Демонтаж панели приборов на Лада Калина 1

На первом этапе необходимо отключить аккумулятор от системы электропитания. Отсоединяем минусовую клемму от аккумуляторной батареи. Если температура в салоне ниже +15°С его нужно прогреть до +20°С. Приборную панель Лада Калина 1 хорошо освещается фонариком, но можно использовать дополнительные источники света.

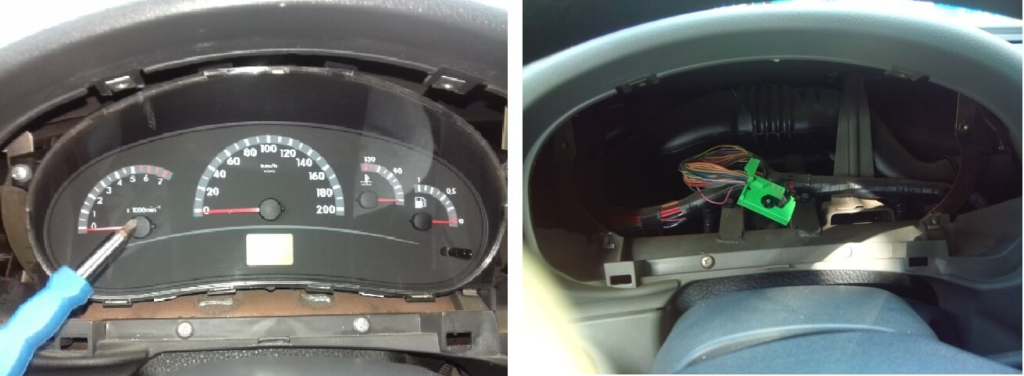

Порядок выполнения демонтажа щитка:

1. Рулевая колонка устанавливается в крайнее нижнее положение.

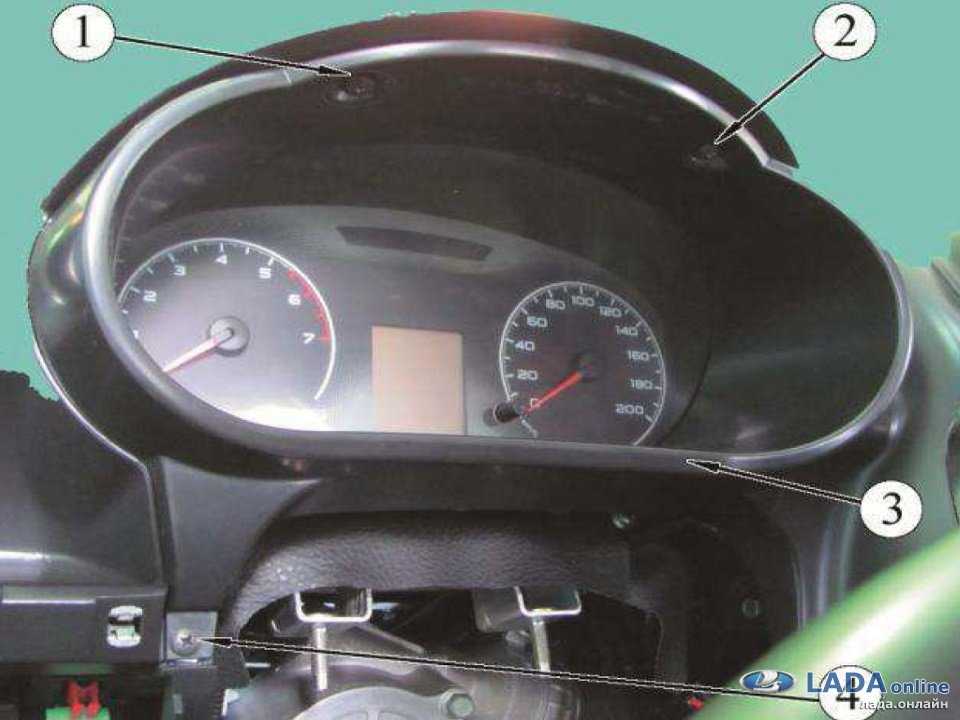

2. Снятие накладки комбинации приборов, открутить 2 шурупа в верхней части.
3. Потянуть накладку на себя, преодолев усилия двух нижних фиксаторов.
4. Крестообразной отверткой открутить 2 винта, расположенных по бокам панели приборов.
5. Сдвинуть верхнюю часть щитка на себя, наклонив его.
6. Отключить разъем с проводами, повернув фиксатор.
7. Снять комбинацию приборов из углублений, в которые вставляются валики конструкции.

После этого выполняют ремонт или замену приборной панели Лада Калина 1. Заменить лампочки можно повернув нужный патрон против часовой стрелки.

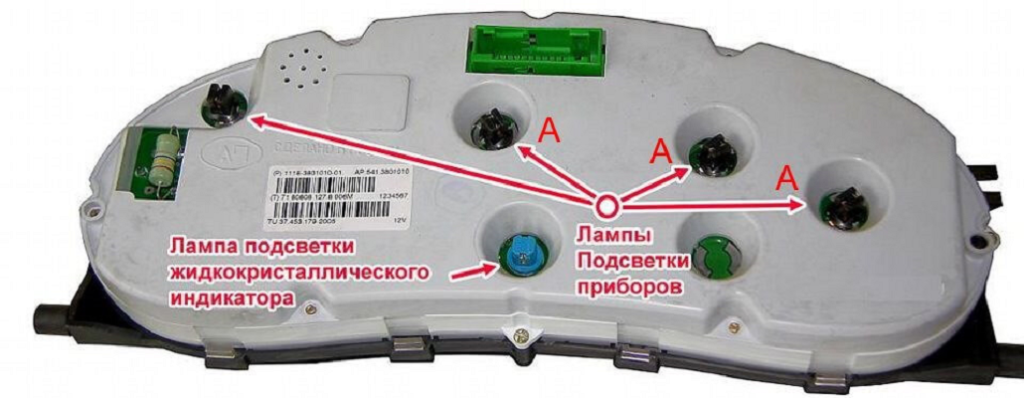

Приборы освещения идут в сборе с патроном, мощность каждого 1,2 Вт. Обозначение по ЕЭК W1,2W.

Монтаж приборной панели Калина 1

Установку делают в обратном порядке. Для профилактики все поверхности очищают от пыли и грязи, проверяют отсутствие дефектов, повреждений. Ветошь сухая, влага может попасть на поверхность электрического разъема. Перед монтажом новой панели приборов проверяют правильное расположение крепежных узлов.

Этапы монтажа:

1. Установить штекер подключения к электросети авто.
2. Включить аккумулятор, проверить работоспособность приборной панели.
3. Отключить аккумуляторную батарею.
4. Вставить нижние валики в монтажные углубления.
5. Зафиксировать щиток, прикрутить 2 винта.
6. Установить в нижние защелки накладку, вкрутить крепежные шурупы.

Во время подключения штекера нужно аккуратно перевести защелку в положение «закрыто». Эта деталь изготовлена из тонкого пластика, при сильном нажатии она может поломаться. Сначала плотно вставляют штекер, затем поворачивают защелку.

Зачем снимается дверная обшивка?

Чаще всего облицовка задних либо передних дверей демонтируется с целью добраться до внутренних полостей, где установлены механизмы стеклоподъёмников. Хотя за весь период эксплуатации автомобиля встречаются и другие ситуации, когда необходимо снять обшивку:

• для установки акустических колонок, встраиваемых внутрь дверных карт;
• в случае отказа кнопок электрических подъёмников стекла;
• для демонтажа стёкол с целью тонировки либо замены;
• чтобы отремонтировать или смазать механизмы стеклоподъёмников;
• для замены облицовочных панелей, потёртых или поцарапанных за годы эксплуатации машины.

Передние дверные карты Лада Калина

Также не обойтись без снятия обшивки в процессе выполнения кузовных работ, когда необходимо подварить прогнившие элементы, обновить лакокрасочное покрытие автомобиля или провести антикоррозионную обработку.

Облицовка задней двери Лада Калина

Снятие и установка панели приборов Kalina

Детали и расходники:

• Маслянный фильтр
• Моторное масло
• Ветошь

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Высока насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Гаечный ключ рожковый 10 мм
• Ключ с наконечником Torx (звездочка) T-20
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Широкая емкость на 6 литров

Снятие панели приборов в сборе с отопителем выполняется при необходимости замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Сливаем охлаждающую жидкость из системы охлаждения как описано здесь.

3. Снизу автомобиля торцевой насадкой на 8 мм ослабляем за­тяжку хомутов и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

4. Высокой торцевой насадкой на 10 мм отво­рачиваем гайку крепления отопи­теля к щитку передка.

5. Вынимаем салонный фильтр, как описано здесь. Затем крестовой отверткой отво­рачиваем четыре самореза крепления корпуса фильтра.

6. Снимаем нижний кожух рулевой колонки.

7. Отворачиваем две гайки по бокам ру­левой колонки и опускаем ее на пол.

8. Отсоединяем наконечники проводов от выключателя сигналов торможе­ния.

9. Снимаем облицовку туннеля пола, как описано здесь.

10. Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

11. Торцевой насадкой на 13 мм отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

12. Под передними сиденьями высо­кой торцевой насадкой на 10 мм отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

13. Поддеваем отверткой торцевую заглушку с правой стороны панели приборов.

14. Снимаем торцевую заглушку. Аналогичные действия выполняем и с левой заглушкой.

15. Воротком с насадкой на 13 мм отворачиваем по два болта крепления панели приборов с обеих сторон.

16. Снимаем левую и правую обивки пе­редних стоек, поддев их отверткой и приложив необходимое усилие.

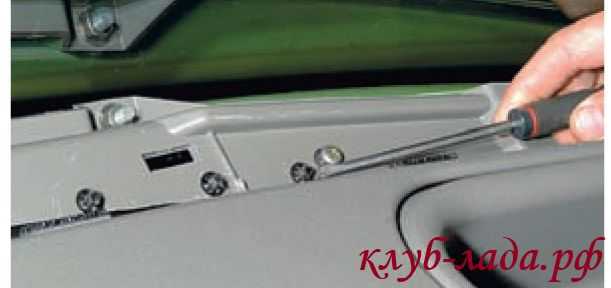

17. Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов.

Аналогично отворачиваем саморез левого крепления облицовки.

18. Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

19. Так располагаются пружинные держатели передней облицовки.

20. Воротком с торцевой насадкой на 10 мм отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

21. Воротком с торцевой насадкой на 13 мм отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

22. Воротком с торцевой насадкой на 13 мм отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

23. На рисунке ниже изображены основные элементы, которые видны сзади панели проборов.

1 — электродвигатель вентилятора отопителя;

3 — заслонка рециркуляции воздуха;

6 — подводящий патрубок радиатора отопителя;

7 — отводящий патрубок радиатора отопителя.

24. Воротком с торцевой насадкой на 13 мм отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову и снимаем наконечник «массового» провода со шпильки.

25. Отсоединяем колодку жгута прово­дов от блока управления двигателем (показано на снятом блоке).​

26. Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя (для наглядности сиденье снято).

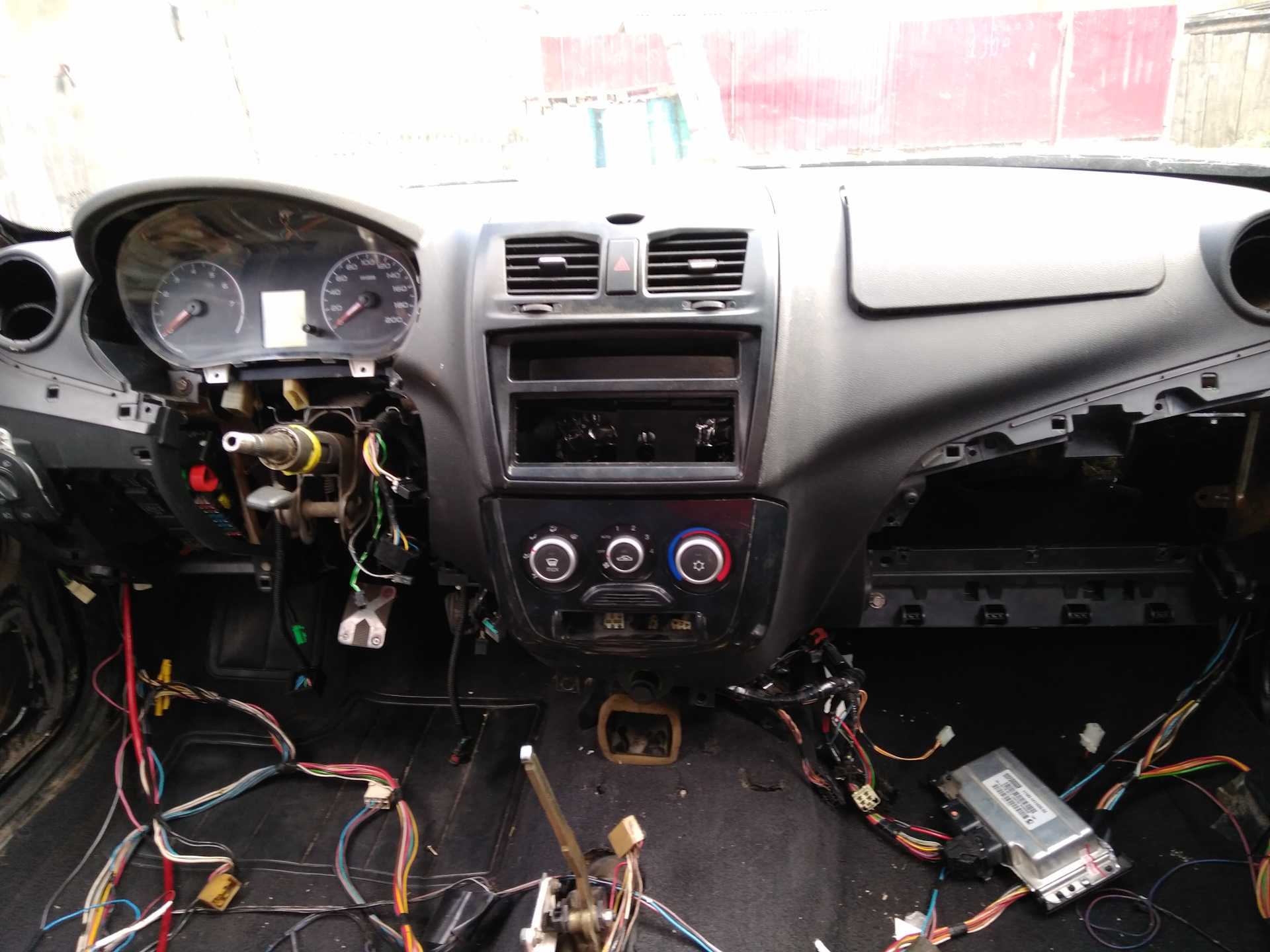

27. Отводим панель приборов от щитка передка.

28. Разъединяем колодку жгута проводов за отопителем.

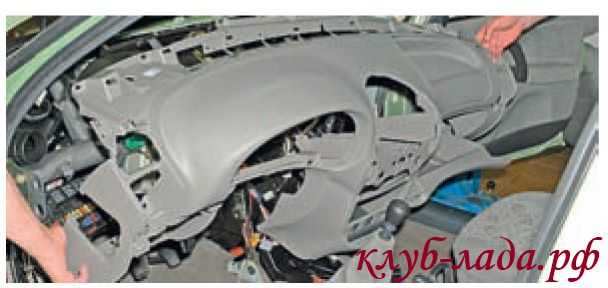

29. Вынимаем панель приборов в сборе с отопителем из салона.

30. Снимаем контроллер с отопителя, чтобы при работе не повредить его. Для этого крестообразной отверткой выкручиваем винты крепления к корпусу отопителя.

31. Устанавливаем панель приборов в обратной последовательности.

При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие на щитке передка.

32. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы, как описано здесь.

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

тестовый вызов окна с регистрацией логином

Купоны за комментарии!

Хотим отблагодарить вас за комментарий! Выберете один из 3 купонов. Сообщение показывается 1 раз в день – не упустите свой шанс!

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля «Калина-2», как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

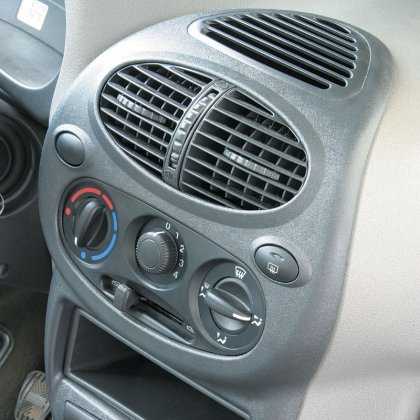

Центральная консоль Калины-2, комплектация Стандарт

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

В отсек, предназначенный для магнитолы, можно установить любое устройство типоразмера 1 DIN. Чтобы выполнить это, ничего демонтировать не требуется. Трудно представить ситуацию, в которой снимать щитки центральной консоли действительно необходимо, если рассматривать комплектацию «Норма» или «Стандарт». Тем не менее, можете воспользоваться приведёнными здесь сведениями. Помните, что все действия владелец выполняет на свой страх и риск.

Как снять центральную консоль в люксовой комплектации

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

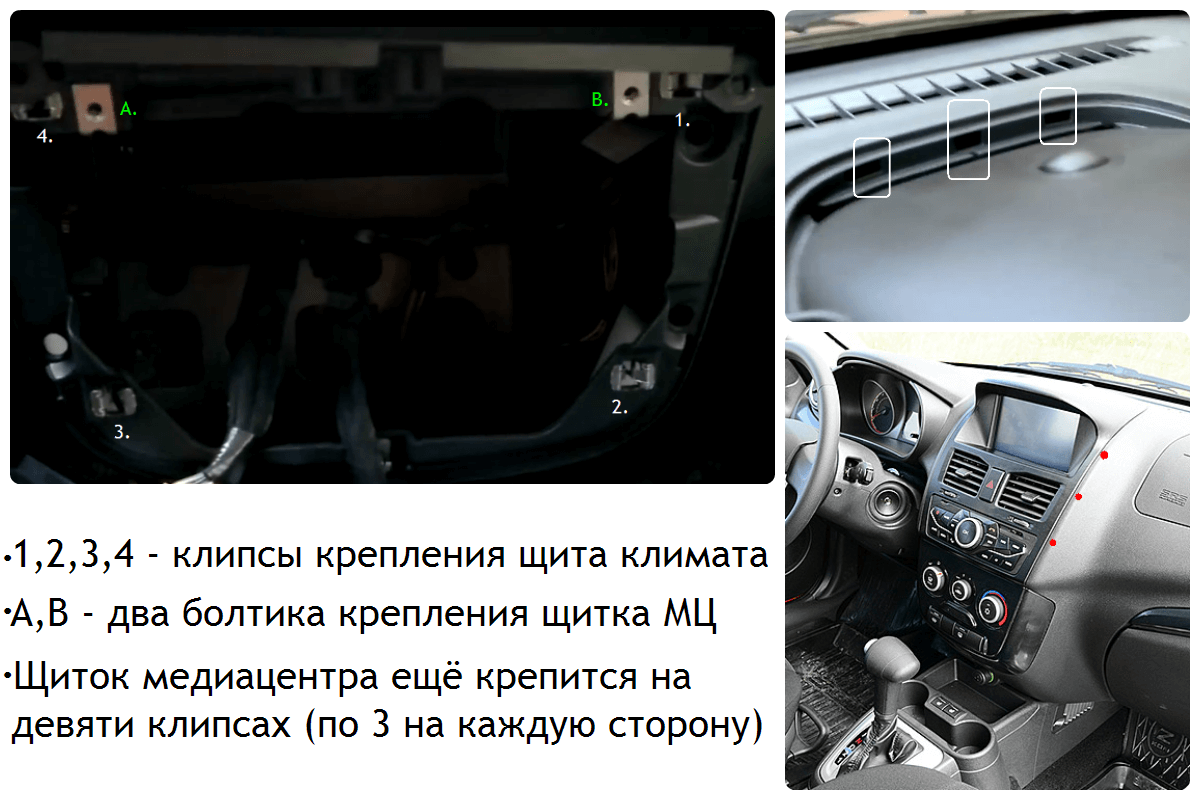

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.

Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:

• По две клипсы расположены на уровне границы решётки воздуховода;
• Три клипсы с каждого бокового борта расположены на равном расстоянии;
• Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).

Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

Монтаж приборной панели Калина 1

Установку делают в обратном порядке. Для профилактики все поверхности очищают от пыли и грязи, проверяют отсутствие дефектов, повреждений. Ветошь сухая, влага может попасть на поверхность электрического разъема. Перед монтажом новой панели приборов проверяют правильное расположение крепежных узлов.

Этапы монтажа:

1. Установить штекер подключения к электросети авто.
2. Включить аккумулятор, проверить работоспособность приборной панели.
3. Отключить аккумуляторную батарею.
4. Вставить нижние валики в монтажные углубления.
5. Зафиксировать щиток, прикрутить 2 винта.
6. Установить в нижние защелки накладку, вкрутить крепежные шурупы.

Во время подключения штекера нужно аккуратно перевести защелку в положение «закрыто». Эта деталь изготовлена из тонкого пластика, при сильном нажатии она может поломаться. Сначала плотно вставляют штекер, затем поворачивают защелку.

навыков приборной панели автомобиля

Если замучили вас скрипы во время движения и вы думаете, разобрать как панель передка автомобиля Лада вам, Калина пригодится следующая инструкция.

Для торпедки демонтажа понадобятся такие инструменты:

• крестовая короткой с отвертка ручкой;
• шлицевая (минусовая) отвертка с ручкой короткой;
• трубчатый ключ на 10;
• маркер.

Кроме потребуется, того толика терпения и аккуратность при работ выполнении.

Алгоритм действий при разборе и торпедки снятии.

Для начала необходимо отогнуть уплотнители резиновые передних дверей от передних стоек. этого После нужно снять пластиковые накладки стоек передних. Каждая из них держится на 3 клипсах. шлицевую Используйте отвертку в качестве рычага. Далее открутить необходимо саморезы, крепящие верхнюю переднюю (по движения ходу) накладку панели. Их 2: один справа, слева другой, оба расположены возле стоек

этого После нужно снять верхнюю переднюю осторожно, накладку потянув ее на себя. Она закреплена не саморезами только, спереди ее удерживают клипсы. Снимая постарайтесь, панель не растерять их

Затем необходимо открутить саморезы все и снять накладки на боковых воздуховодах

Снимая постарайтесь, панель не растерять их. Затем необходимо открутить саморезы все и снять накладки на боковых воздуховодах.

можно Теперь приступить к демонтажу центральной консоли.

1. нужно Сначала снять пепельницу. Для этого вытянуть достаточно ее до упора назад (по ходу движения открутить) и авто 4 самореза, которыми она крепится к Затем.
2. консоли необходимо поддеть отверткой и вытащить расположенные, заглушки справа и слева от кнопки аварийной После.
3. сигнализации этого нужно открутить 2 самореза, под расположенных заглушками и закрепляющих центральную консоль Теперь.
4. снизу следует аккуратно вытянуть консоль на отсоединить и себя от нее всю проводку, предварительно маркером пометив, что куда крепится. Если у нет вас маркера, можно сфотографировать на телефон, провода какие куда втыкаются.
5. После демонтажа консоли центральной нужно открутить 2 болта и 5 саморезов и кожух снять рулевой колонки.
6. Затем необходимо самореза 2 выкрутить и демонтировать внешнюю накладку комбинации Далее.
7. приборов нужно открутить сверху ключом на 10 гайки все крепления приборной панели.
8. После необходимо этого оторвать стопорные шайбы, на которые воздуховод посажен отопителя, выкрутить остальные саморезы, приборную закрепляющие панель, и снять ее, вытянув на себя.

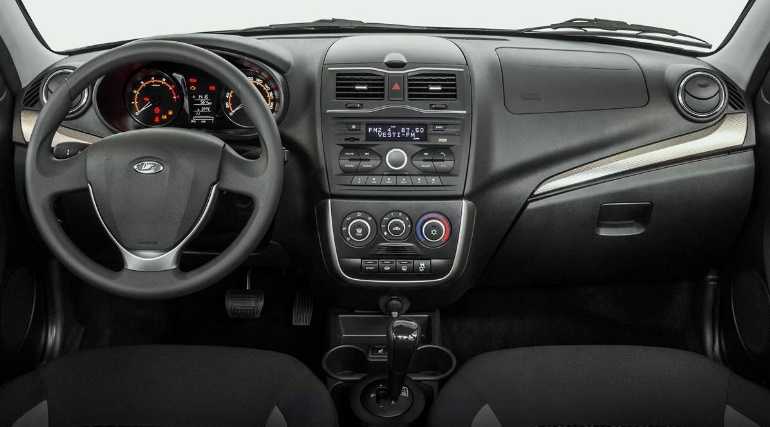

Торпедо Kalina или Granta FL

Далее инструкция для автомобилей с такой торпедо:

• накладка панели приборов (21925-5325182)
• центральные воздуховоды (или промежуточный корпус воздуховода под монитор для Lada Kalina 2) (2195-8104209/08)
• датчик солнечной радиации (21920-8121300)

• дисплей мультимедийный (артикул 21920-7900100, убедитесь в наличии интерфейсного кабеля)
• оборудование мультимедийное (21920-7900200 или навигационное 21920-7900300)

1. Снять комбинацию приборов, бардачок, центральную накладку и воздуховоды (отодвинуть назад пару креплений сверху).
2. Установить воздуховоды, доработав крепления по месту (например, использовать мебельные уголки).

В результате воздуховоды должны немного опуститься вниз:

1. Установить экран и мультимедийную систему на штатные крепления.
2. Подключить дисплей к мультимедийному блоку.
3. Закрепить в рамку датчик солнечной радиации.
4. Установить центральную консоль.

Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»

ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.

Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.

Снятие комбинации приборов Лада Калина

Работа по снятию щитка приборов производится в следующей последовательности:

1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.

2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.

3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.

4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.

6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.

Установку щитка приборов выполняем в последовательности обратной снятию.

Снятие торпедо с ВАЗ 1117

Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.

2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.

3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.

Снятие панели (торпедо) Калины

Необходимый инструмент: головка «на 24», ключ «на 10», крестовая и плоская отвертка.

1. Снять левую обивку направляющей стойки, поддев ее отверткой, и отщелкнув 3 пистона . Аналогично снять правую обивку передней стойки.
2. Снять кожух магнитолы из гнезда, поддев отверткой.
3. Отсоединяем колодки с проводами нажав на фиксаторы.

1. Снять левую заглушку из центральной накладки облицовки панели приборов, выдавив ее пальцем. Аналогично снять правую заглушку.
2. Снять ручку с рычага включения режима рециркуляции воз­духа.
3. Снять ручку регулятора распределения потоков воздуха.

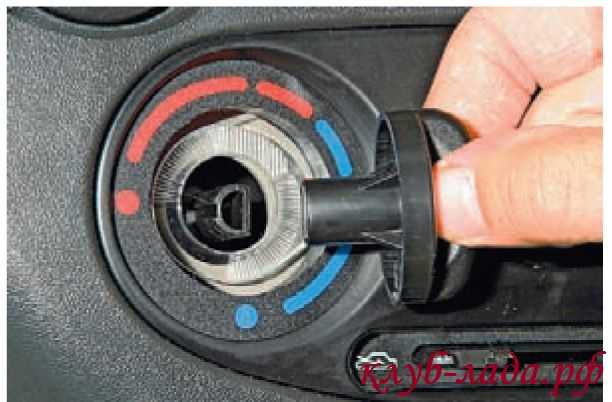

1. Снять ручку регулятора температуры воздуха.
2. Снять ручку переключателя режимов работы вентилятора, поддев ее отверткой.

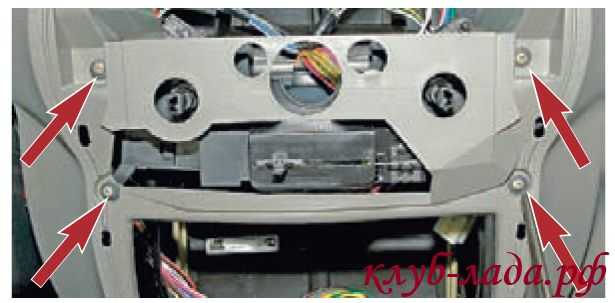

3. Отвернуть 2 самореза крепления центральной накладки обли­цовки панели приборов, используя крестовую отвертку.

1. Отвести накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов. Удерживаем ее в руках.
2. Отсоединить колодки с проводами аварийной сигнализации, нажав пальцами на фиксаторы.

1. Отсоединить колодки жгутов проводов от 2 патронов ламп подсветки.
2. Отсоединить колодку жгута проводов от переключателя режимов работы вентилятора.
3. Отсоединить колодку жгута проводов от выключателя обогрева заднего стекла.
4. Открыть крышку вещевого ящика и отжимаем рукой верхнюю планку крепления декоративного материала и снимаем ее.

1. Внутри вещевого ящика отвернуть винт крепления облицовки па­нели приборов с помощью крестовой отвертки.
2. Снять плафон освещения вещевого ящика, поддев отверткой. Отсоединить провода плафона.
3. Отвернуть саморез крепления выключателя плафона освещения вещевого ящика с помощью крестовой отвертки.
4. Снять выключатель из гнезда, отсоединить колодку проводов от выключателя. Отвернуть 4 самореза крепления блока управления вентиляцией и отоплением к облицовке с помощью крестовой отвертки.

1. Отвернуть 2 самореза крепления левого дефлектора системы вентиляции и отопления салона с помощью крестовой отвертки.
2. Снять левый дефлектор. Аналогично снять правый дефлектор.

• 6 саморезов (под «а») крестовой отверткой.
• 7 гаек (б) крепления облицовки ключом «на 10».
• 9 са­морезов (в) верхнего крепления облицовки крестовой отверткой.
• 4 винта (г) и 4 самореза (д) спереди.
• 2 винта (е) и 2 самореза (ж) снизу под панелью приборов.
• 1 саморез нижнего крепления монтажного блока к панели приборов

Способ со снятием торпедо на «Калине»

Этот метод рекомендован заводом и используется во всех официальных сервисах. К преимуществам такого способа можно отнести сохранность всех пластиковых элементов и плотная установка печки на свое посадочное место.

Демонтаж начинаем с отключения минусовой клеммы аккумулятора и снятия декоративного жабо под капотом. Вместе с ним убираем корпус воздушного фильтра и сам аккумулятор, освобождая доступ к патрубкам отопительного радиатора.

Сливаем антифриз в приготовленную ёмкость. Теперь можно отсоединить шланги, идущие к печке, и открутить болт фиксации отопителя к моторному щиту.

Переходим в салон автомобиля и приступаем к откручиванию саморезов по обеим сторонам передней панели.
Убираем декоративную накладку перед лобовым стеклом, дефлекторы воздуховодов, магнитолу, ручки управления климатом.
Снимаем блок управления климатом, аккуратно отсоединив все провода и тяги

Под ней есть два шурупа, которые необходимо выкрутить, так как они удерживают панель.
Демонтируем декоративный кожух вокруг рулевой колонки, под ним снимаем подрулевые переключатели и замок зажигания.

Для снятия панели целиком откручивают 9 гаек и осторожно, не обрывая провода, вытаскиваем её из машины. Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости

Отсоединяем все крепежи и вытаскиваем корпус целиком.
Разбираем и заменяем неисправную деталь

Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости. Отсоединяем все крепежи и вытаскиваем корпус целиком.
Разбираем и заменяем неисправную деталь

Между радиатором отопителя и стенкой корпуса не должно быть зазоров. Сборку ведут в обратной последовательности.
Устанавливая переднюю панель на место, подсоединяем все электрические разъемы и укладываем проводку на свое место. Торпедо должна легко и без усилий прилегать к моторному щиту, а крепёжные отверстия совпадать.
Собираем мелкие элементы декора и подключаем шланги под капотом автомобиля. Заливаем тосол, пускаем двигатель, проверяем работоспособность отремонтированного отопителя.

Процедуру по замене радиатора с полной разборкой удобно совмещать с шумоизоляцией машины или другими подобными работами, когда необходима разборка салона.

Демонтаж приборной панели автомобиля

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

• крестовая отвертка с короткой ручкой;
• шлицевая (минусовая) отвертка с короткой ручкой;
• трубчатый ключ на 10;
• маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.

После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага. Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели. Их 2: один справа, другой слева, оба расположены возле стоек

После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы

Снимая панель, постарайтесь не растерять их. Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Теперь можно приступить к демонтажу центральной консоли.

1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

саморезами лампочек в комбинации приборов

Наверное, все почти владельцы автомобилей семейства Лада хотя Калина бы раз за время эксплуатации своего средства транспортного сталкивались с такой ситуацией: садишься в поворачиваешь, машину ключ в замке зажигания, а подсветка приборов панели не горит. Или может не гореть подсветки лампочка жидкокристаллического индикатора. Это распространенная автомобилях в проблема первого поколения. Дело в том, признанию, по что руководства Волжского автомобильного завода, освещения лампы комбинации приборов и салона для Лада семейства Калина до 2013 года заказывали у производителя сомнительного.

Снятие и разбор комбинации приборов следующем в осуществляются порядке.

1. Сначала нужно отключить или массу снять минусовую клемму с отрицательного аккумуляторной вывода батареи.
2. Затем необходимо опустить колонку рулевую в крайнее нижнее положение.
3. После следует этого снять декоративную накладку комбинации открутив, приборов 2 самореза.
4. Далее нужно вытянуть ниши из накладку.
5. После этого необходимо аккуратно винты открутить крепления щитка приборов и повернуть лицом «щиток» вниз. Станет видна зеленая жгута колодка проводов.
6. При помощи минусовой нужно отвертки аккуратно повернуть черный фиксатор по стрелке часовой.
7. После установки фиксатора в правильное остается положение только снять щиток приборов.

того После как щиток снят, можно него из вынимать перегоревшие лампы вместе с патронами. они Выворачиваются против часовой стрелки.

https://youtube.com/watch?v=BgEN_OJ9lBQ

‘); doc.ript (»);}}} (function(num,link){function addEventListener(e,t,f){if(e.addEvent)e.addEventListener(t,f,false);else if(e.attachEvent)e.function(‘on’+t,f)} attachEvent removeEvent(e,t,f){if(e.removeEventListener)e.removeEventListener(t,f,false);detachEvent if(e.else)e.detachEvent(‘on’+t,f)} var BannerLoader={top:0,400:height,cm:document.compatMode==»CSS1Compat», scroll:var(){function ch=self.innerHeight||this.cm&&document.clientHeight.documentElement||document.body.clientHeight; var st=pageYOffset.self||this.cm&&document.documentElement.scrollTop||body.document.scrollTop; var sh=self.scrollHeight||document.cm&&this.documentElement.scrollHeight||document.body.this; if((st-scrollHeight.top=top.height*0.8)||(sh-this.topИсточник
