Как выполняется замена радиатора печки на нива шевроле без кондиционера

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

Засорение решётки и трубок радиатора.
Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Сколько стоит новый кран печки и работа по его замене?

В Москве и Московской области средняя цена на кран отопителя для ВАЗ 2101-2107 находится в пределах 120-130 рублей. При чем цены на заводской, шаровой или керамический краны практически не отличаются.

Работа по замене крана в автосервисе стоит от 400 рублей и выше.

Мы советуем менять кран отопителя самостоятельно. Во-первых, вы сэкономите деньги и приобретете опыт в ремонте автомобиля. Во-вторых, эта операция не займет много времени (около 1 часа), а вся необходимая информация приведена в этой статье.

Lada 4х4 (ВАЗ-21214) : Снятие крана отопителя

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе. В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора.

. и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) двумя гайками.

04:24

03:31

05:41

05:02

02:29

03:36

04:43

На Niva Urban 2017 года с кондиционером при пробеге 43 тысячи километров стал плохо закрываться и открываться .

Замена крана печки него для этого нам надо открутить вот тут саморез вы здесь два самореза и вы здесь чтоб снять .

Всем привет!,сегодня хочу расказать про свою переделку Отопительного крана на ваз 21214 стоит в салоне,сейчас от него .

. значит делаем следующее производим замену крана печки на автомобиль нива нива с инжекторным двигателем значит .

в качестве хобби снимаю видеоролики, так сказать любительская съемка,если видео стало вам полезно,ставьте лайки, .

Замена крана отопителя занимает не более час. Для замены понадобиться: отвертка крестовая, ключ или головка свечная .

Здравствуйте друзья приветствую вас на своем канале короче у нас него urban желай приехал не мотор печки sorel как бы .

Добрый день он решил сделать запоздал отчет о в краник печки это нивовский как уже догадались кто то его назвал .

В видео показано что откручивать не нужно или не обязательно при демонтаже печки нивы Урбан с кондиционером.

Друзья всем привет . В этом видео я доработаю отопительную систему на Ниве. Установлю модифицированную печь, .

При необходимости замена крана отопителя 21213 Нива проводится довольно быстро на ближайшей станции технического обслуживания. Естественно, за процедуру придется уплатить согласно тарифу автосервиса. Между тем операция не настолько сложная и трудоемкая, чтобы нельзя было обойтись без мастеров-автомехаников. Эта нехитрая деталь спокойно меняется самостоятельно, даже несведущему автолюбителю на это понадобится не более 2 часов.

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Приборная панель автомобиля Шевроле Нива и ее тюнинг

В любом автомобиле комфорт создается не только удобными сиденьями и наличием обогревателей. Очень важным элементом комфорта в автомобилях является приборная панель — торпеда. Внешний вид влияет на настроение не только водителя, но и пассажиров. На внедорожнике Нива Шевроле стандартную торпеду можно улучшить с помощью новых декоративных элементов и узлов. Главными деталями в смене или регулировке торпеды автомобиля является желание автовладельца.

Что представляет собой торпеда

Все автомобили имеют приборную панель (щит), которая находится в передней части салона. В автомобиле Шевроле Нива имеется пластиковая накладка, на которой расположены практически все органы управления автомобилем. Хотя панель не является обязательной деталью для движения автомобиля, но без нее вождение становится полным неудовлетворением.

Под панелью находятся детали, которые время от времени могут выходить из строя. И иногда, чтобы до них добраться, надо, как говорится, полмашины разобрать. Рассмотрим подробнее этапы снятия торпеды с автомобиля Шевроле Нива.

Этапы снятия панели приборов

Причиной снятия панели может быть не только поломка деталей под панелью, но и следующие моменты:

Модернизация салона автомобиля;
Обогрев и шумоизоляция салона;
Чистка автомобильных печек
Заменил на новый, улучшенный.

Снятие приборной панели Шевроле Нива осуществляется поэтапно. Необходимо вооружиться простым набором инструментов и приступать.

Шаг 1. Автомобиль отключается от аккумулятора. Это необходимо, потому что на панели приборов огромное количество проводки, которую можно случайно закоротить при ее снятии. Для этого просто отсоедините минусовую клемму от аккумулятора.
Шаг 2. В первую очередь осуществляется снятие части кожуха, которая находится под рулем. Пять крепежных винтов откручиваются отверткой, и этот состоящий из двух частей корпус снимается.
Шаг 3. Рулевое колесо и переключатели сбоку от него снимаются. Рулевое колесо снимается путем откручивания гайки внутри руля. Используйте снятие оси на рулевой колонке. Как снять руль и его детали можно узнать в соответствующих разделах.

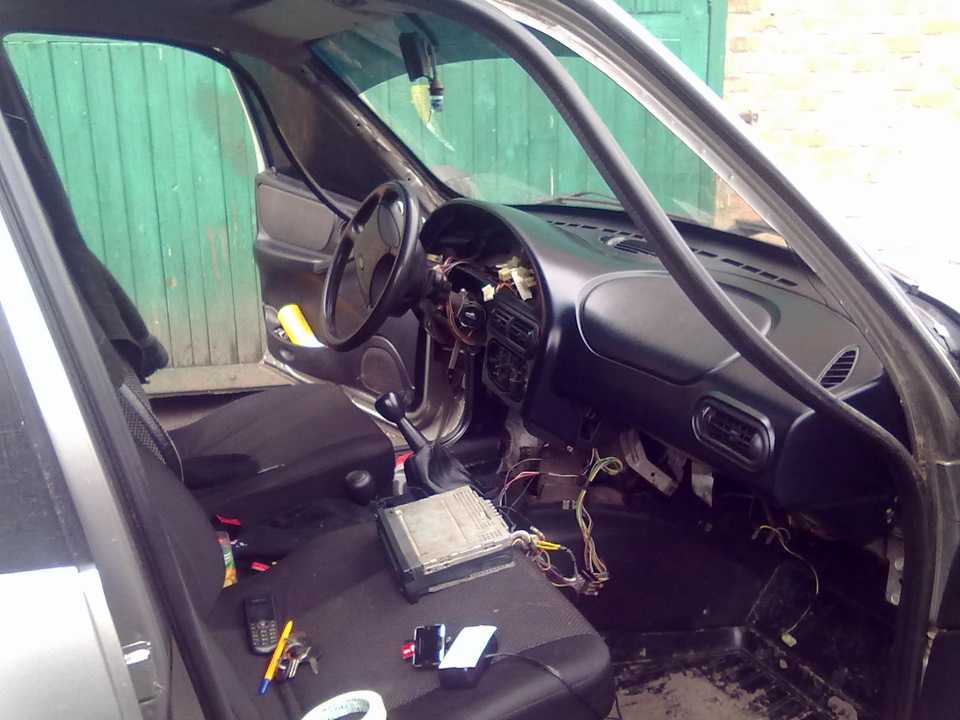

Шаг 4. Автомагнитола и место установки убираются из салона. Приступаем к демонтажу напольного покрытия. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Замок зажигания также был удален.
Шаг 5. Продолжаем отсоединять провода. Колодки с проводами, расположенные внизу возле педалей акселератора и тормоза, отсоединяются и отмечаются маркером. Отсоединяются провода, питающие противоугонную систему автомобиля. Питание приборной панели состоит из трех колодок, которые также разъединяются.
Шаг 6. Провод массы автомобиля откручивается от штыря. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
Шаг 7. Слейте большую часть жидкости из расширителя и отсоедините хомуты, которые подходят к радиатору.
Шаг 8. Работа проводится гаечным ключом в салоне. Откручиваются болты, которыми панель крепится к подставке, а подставка к кронштейну. Перекладина снята. К кронштейну рулевого вала крепится поперечина панели приборов, которую можно снять, отвернув четыре болта.
Шаг 9. Откручиваем все видимые и невидимые болты на панели приборов. Эти застежки расположены сверху возле стекла и сбоку. Снят передний воздуховод, предназначенный для подачи в кабину холодного и горячего воздуха.

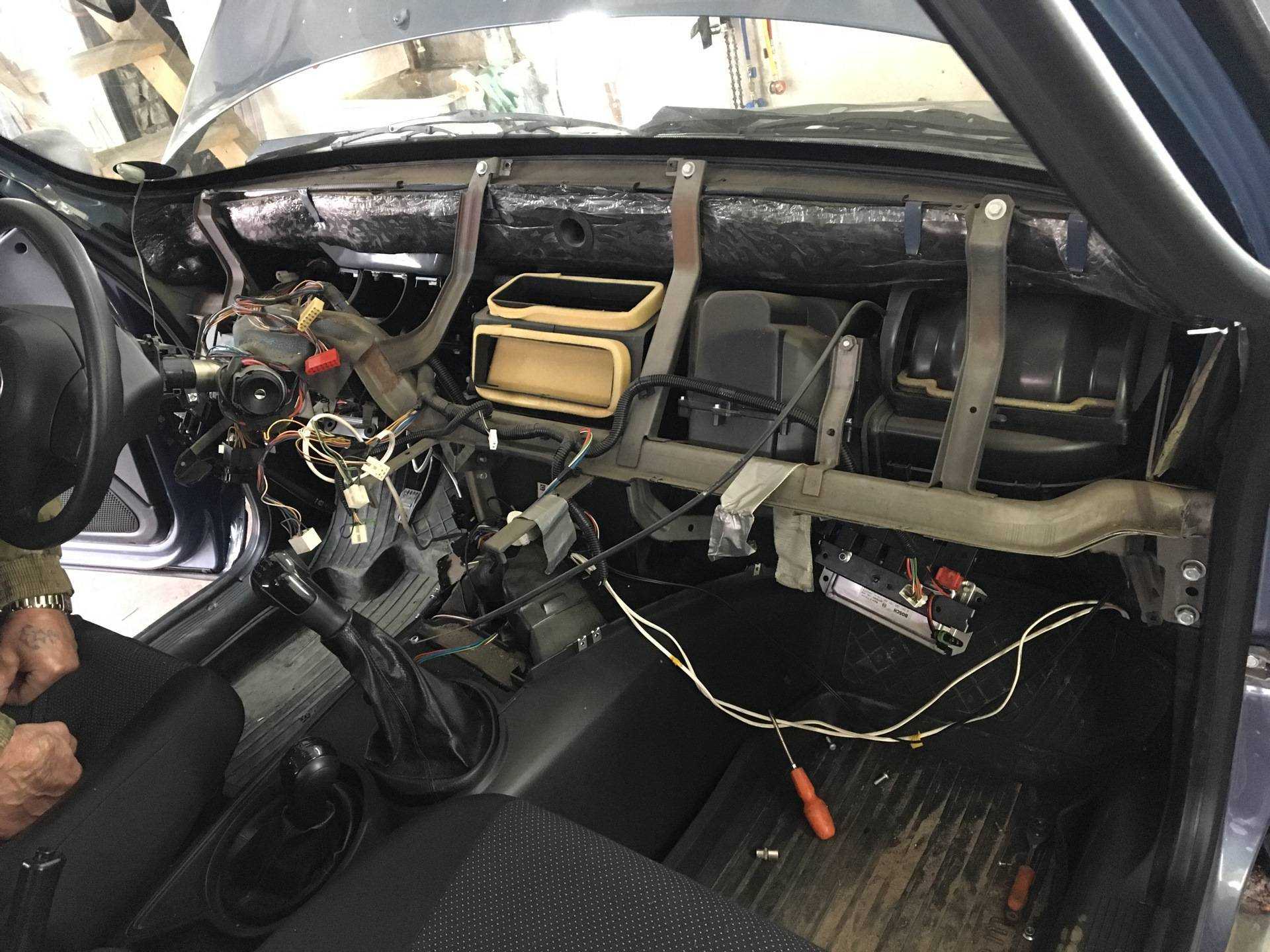

Шаг 10. Вы можете удалить приборную панель. Лучше всего делать это вдвоем, чтобы один человек наблюдал за процессом снятия изнутри панели. В противном случае любой шнур питания или его часть могут быть повреждены или разрушены.

Снять панель с автомобиля Шевроле Нива не сложно. Необходимо соблюдать последовательность действий и контролировать процесс. После выполнения операции по ремонту торпеды или деталей в салоне можно установить ее на место. Выполнение осуществляется в обратном порядке, не забывая все крепления.

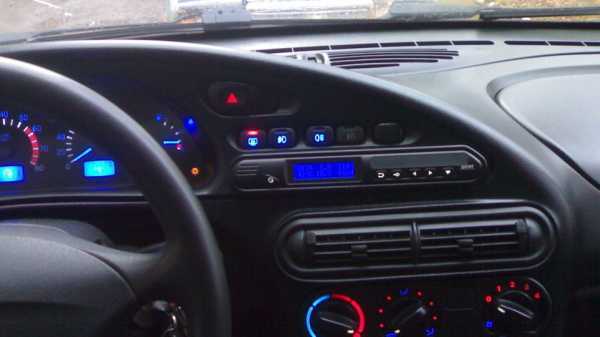

Внешний вид панели приборов

Установка

Итак, замена радиатора печки «Нивы-Шевроле» практически завершена. Теперь нужно установить новый элемент в обратной последовательности. Предварительно нужно оклеить его тонкой полосой поролона. Лучше использовать для этого клей «Момент» или «Жидкие гвозди». Далее при помощи напильника откусываем пластиковый уголок (так же, как и при демонтаже). При установке тоже могут возникнуть трудности. Часто поролон цеплял о детали салона.

Поэтому нужно приложить ловкость и сноровку, дабы без повреждений поместить элемент в посадочное место. Затем устанавливаем на теплообменник с двух сторон патрубки. Прикручиваем бардачок и прочие салонные детали. На этом замена радиатора печки «Нивы-Шевроле» завершена. Осталось только долить тосол до нужного уровня в расширительном бачке.

Как правило, патрубки печки достаточно туго налазят на радиатор. Опытные автомобилисты рекомендуют воспользоваться смазкой «Литол-24». Обмазываем ею внутреннюю часть патрубка и устанавливаем все на место. Резинка должна зайти без усилий. Дополнительно литол обеспечит нам герметичность и предотвратит утечки тосола в местах соединений.

Итак, мы выяснили, как производится замена радиатора печки «Нивы-Шевроле» своими руками.

К сожалению, приходится мириться с тем, что радиатор печки на Шевроле Ниве когда-то выходит со строя и его приходится менять. Причиной выхода со строя являются некоторые детали, выполненные из алюминия. Согласиться с тем, что печка стала плохо греть — не только сложно, но и совершенно неправильно. Правильный температурный режим обеспечивает поддержание отличного микроклимата в салоне. В таком автомобиле комфортно перемещаться даже продолжительный период в любое время года.

Итак, если вы столкнулись с плохой работой печки, выяснив при этом, что главной причиной проблемы выступает радиатор, не рекомендуем вам спешить на СТО. Тамошние мастера быстро проведут работы, но затребуют при этом кругленькую сумму. Предлагаем вам её сэкономить, придержать в своём кармане, а работы выполнить самостоятельно. Хочется ещё отметить, что иногда на СТО работают халтурщики, которые готовы замылить вам глаза, содрав с вас деньги. В результате такой «мастерской» работы вам скоро вновь понадобится проводить ремонт. Так вот намного проще всё сразу выполнить самостоятельно.

Отопительная система нивы

В автомобиле Нива Шевроле с кондиционером в работе климатической установки со временем могут возникнуть проблемы.

Какие неисправности характерны для этого узла:

Утечка газа из системы, в частности, фреона. Такие проблемы являются следствием потери герметичности. Если герметичность нарушена, это приведет к необходимости более частой заправки кондера. Когда уровень газа будет низким, мощность системы в целом также снизится.
Радиатор кондиционера может выйти из строя по причине негативного воздействия на него грязи и солей. В конечном итоге это становится причиной образования коррозии на конструкции радиатора, а также разгерметизации системы в целом.
Обрыв ремня. Такая проблема, судя по отзывам, происходит не часто, тем не менее, ее нельзя исключать. Чтобы ремень не оборвался, необходимо соблюдать регламент его замены.
Также в системе может засориться испарительный узел. Если это так, то при активации климатической установки в салоне авто может появиться неприятный запах, а внизу, на ковриках, может скапливаться влага.
Еще одна возможная неисправность — это увеличенное давление в системе. При такой поломке узел не сможет нормально работать на холостых оборотах мотора, но когда автомобиль возобновляет движение, работоспособность устройства возобновляется. Давление в системе может быть повышенным из-за засорения конденсорного устройства, неработоспособности вентилятора, а также выхода из строя датчика включения вентилятора.
Некорректная работа терморегулирующего вентиля. В частности, проблема может проявиться при его засорении.
Выход из строя или некорректная работа компрессора. Если компрессор неисправен, при работе системы может появиться характерный шум. Если на корпусе компрессора имеются следы масла, то скорей всего, устройство заклинило. Если узел поломался, причиной тому может служить долгое использование разгерметизированного кондера (автор видео — канал Den4ek CheviNiver).

Кран отопителя салона Ваз 2121 Нива 2131

Кран отопителя салона на автомобиле Ваз 2121 и Нива 2131 снимают в случае его выхода из строя, то есть разгерметизации, либо в следствие временного износа, когда он забивается окислами и перестает выполнять положенные ему функции. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

В первую очередь необходимо слить систему охлаждения. Систему сливаем при полностью открытом кране отопителя, чтобы охлаждающая жидкость слилась с радиатора отопителя.

Теперь необходимо ослабить стяжные хомуты и отсоединить от патрубка переходника перегородки моторного отсека и салона два шланга подводящий и отводящий.

После чего снимаем уплотнитель. Для этого торцовой головкой на семь откручиваем два винта его крепления к перегородке кузова и снимаем. Уплотнитель выполнен из резины, если она рассохлась или потеряла эластичность, то замените его на новый.

Далее перемещаемся в салон автомобиля и предварительно сняв вещевую полку, отсоединяем от крана отопителя тягу его привода от переключателей на панели. Для этого ключом ослабляем затяжку болта крепления прижимной скобы. Ключ используется на семь.

Снимаем кран с радиатора. В зависимости от модификации последнего, кран может быть закреплен либо на болты, либо на две гайки. Как правило используются болты под шестигранный ключ. Отвернув болты, снимаем его вместе с патрубком.

И на завершающем этапе ремонта нам необходимо отсоединить от крана патрубок, который в свою очередь крепится на два болта под ключ на десять. Открутив их, снимаем его и две уплотнительные прокладки.

На этом ремонтные работы по снятию крана отопителя салона Ваз 2121 и Нива 2131 завершены. Выполнив необходимый ремонт и замену вышедших из строя элементов, установку всех снятых деталей производим в обратной последовательности.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма , ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Открутите крышку

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Этапы разборки:

Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

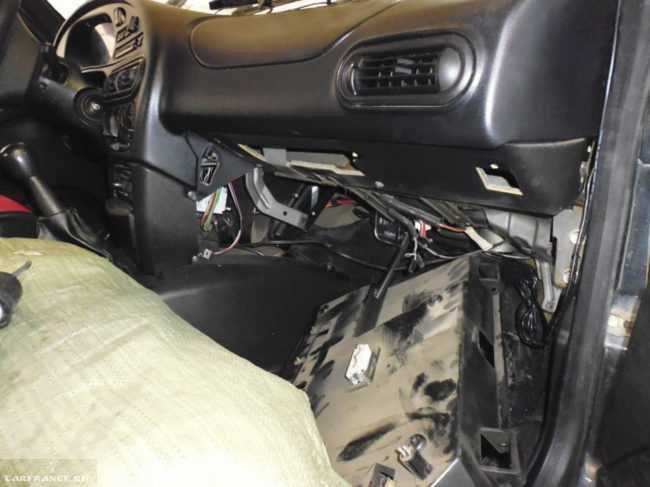

Бардачок снят
Ослабив хомут, снимается резиновая трубка, и сливается остаток жидкости в заранее приготовленную тару. Верхний хомут ослабляется, и патрубок вытягивается на себя.

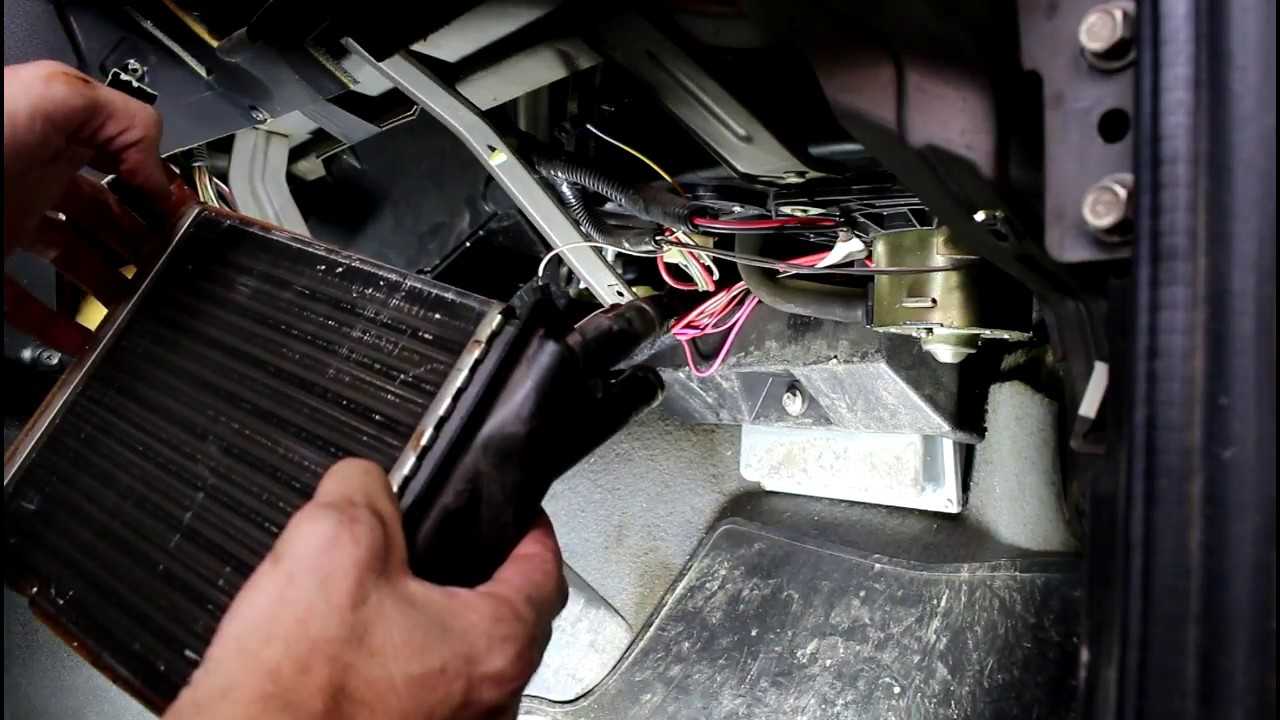

Радиатор, после удаления двух шурупов выдвигается на себя, пока не упрётся в воздуховод.
Отвинчивается гайка крепления крышки реле с последующим его извлечением. Визуально заметно, как препятствует съёму радиатора уголок пластиковой рамки теплообменника.

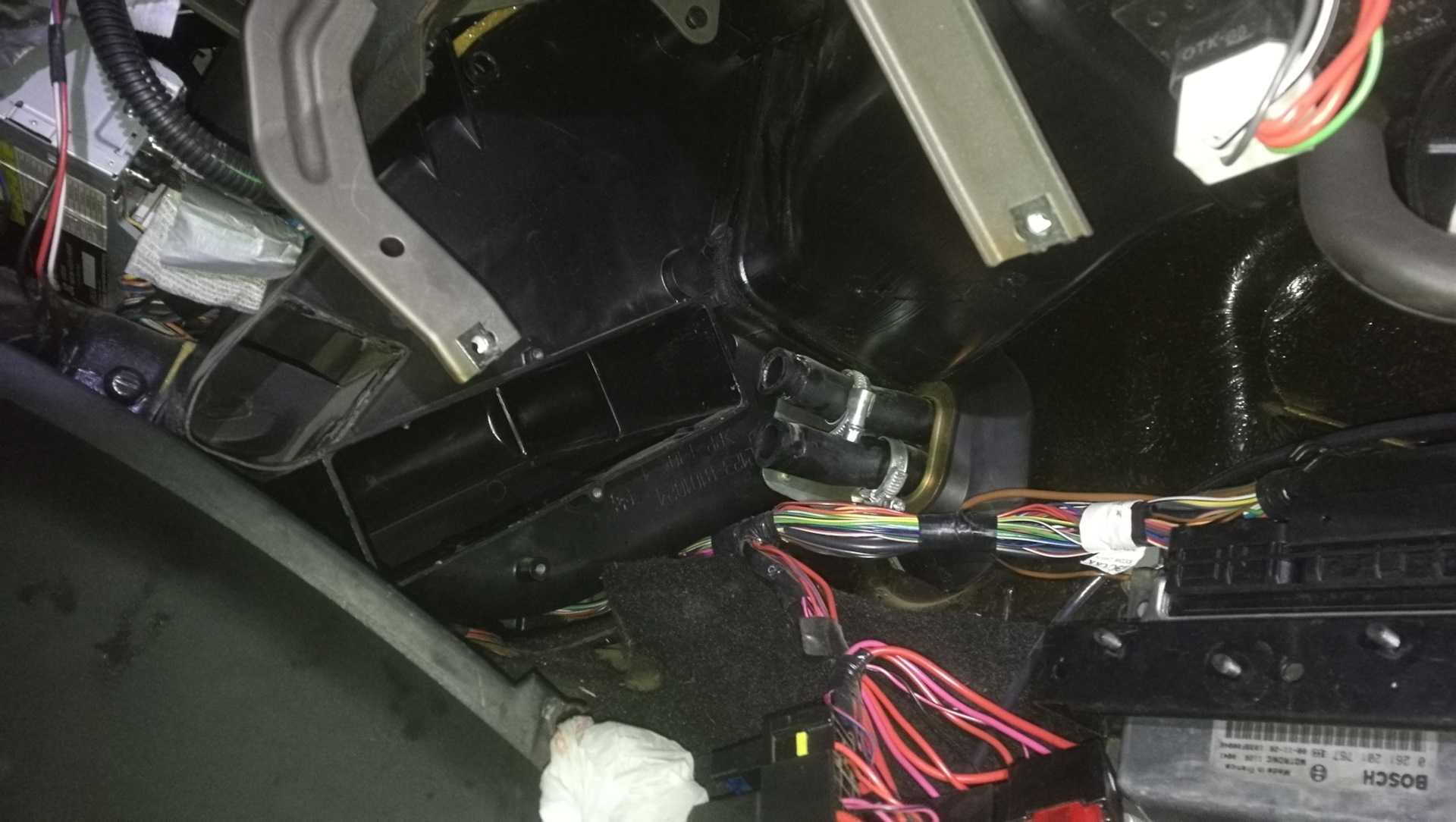

Расположение болта
Кусачками (бокорез) откусывается мешающий кусочек пластика.
Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть
Крайние грани нового радиатора по периметру оклеиваются («момент») тонкими полосками поролона. Делается это для упреждения проникновения воздуха через щели.
Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув , освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
Отсоединяется усилитель панели (4 болта).
Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Меняем радиатор печки на Нива Шевроле с кондиционером без снятия панели приборов

Явление запотевания стёкол, появление не парфюмерного запаха в салоне, ощущение сладковатого привкуса относятся к первым признакам неисправности радиатора печки отопителя. Причиной тому служат нарушения герметичности соединений, появление подтёков тосола с характерным запашком.

Расположение радиатора печки на Шевроле Нива

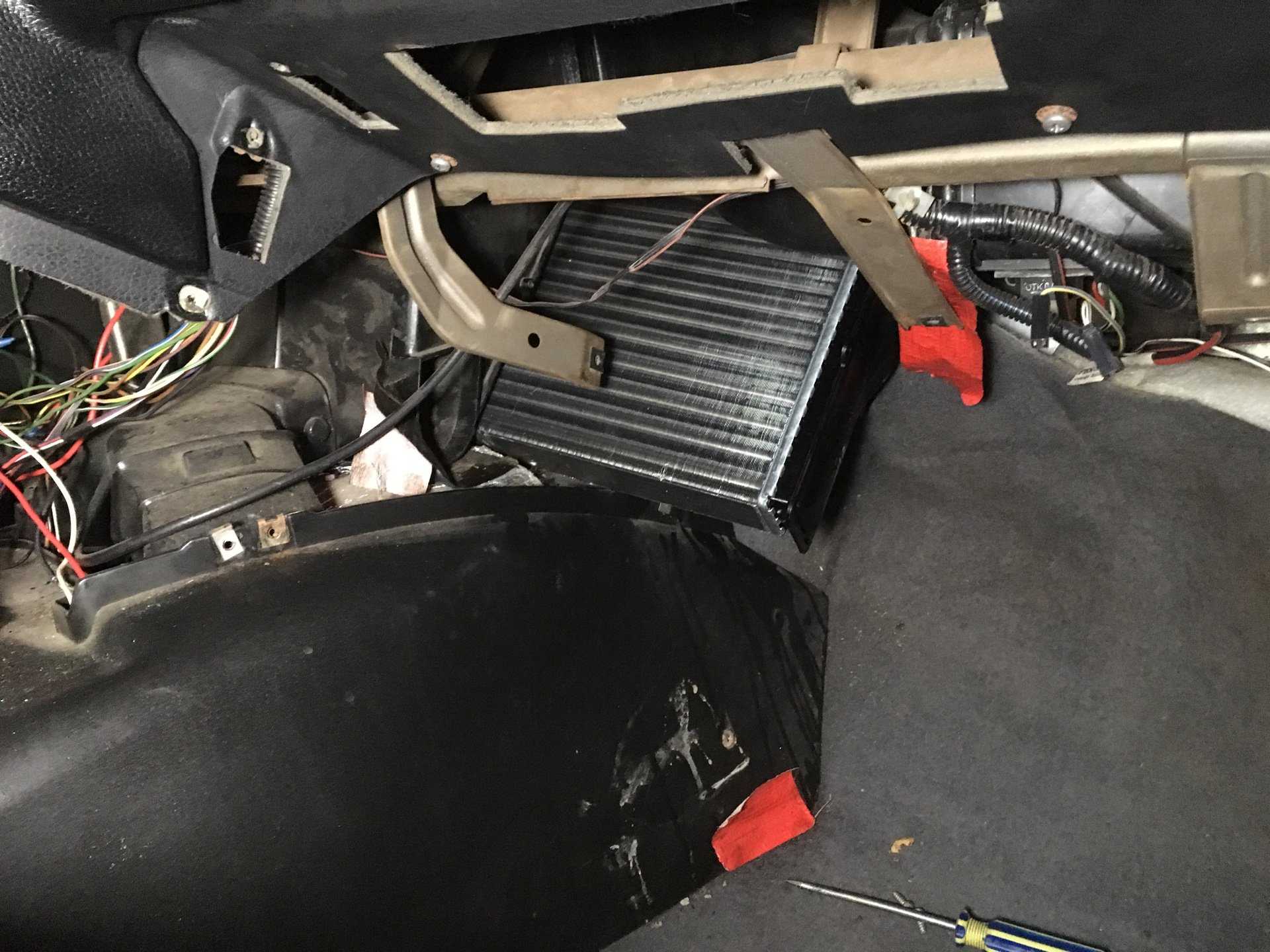

Расположение радиатора отмечено стрелочкой

Помимо термостата и насоса в систему отопления входит и теплообменник (радиатор). Расположено по центру щитка приборов и визуально можно видеть.

Радиатор отопителя находится в ногах слева от пассажира

Причины неисправностей

Радиатор отопителя потёк

Длительная эксплуатация автомобиля неизбежно приводит:

Появление: следов антифриза под ковриком водителя, специфического запаха, налёта (жирного) на стёклах. Недостаточный обогрев салона.
Потребность частой заливки тосолом расширительного бачка.

Процесс замены радиатора

В процессе замены радиатора

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.
