Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Полная расшифровка указателей приборки машины класса Евро-5.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Часто задаваемые вопросы
1. Как снять щиток приборов на Газели Бизнес?
Снятие щитка приборов на Газели Бизнес может быть необходимо для проведения ремонтных или диагностических работ. Для этого следуйте данным инструкциям:
Отключите аккумулятор автомобиля.
Снимите рулевую колонку, открутив крепежные болты.
Открутите крепежные болты, фиксирующие щиток приборов.
Осторожно отсоедините разъемы и провода, подключенные к щитку приборов.
Снимите щиток приборов с автомобиля.
Не забудьте сделать фотографии или пометить провода и разъемы, чтобы правильно установить их после выполнения работ.
2. Как проверить работу щитка приборов на Газели Бизнес?
Если у вас возникли проблемы с работой щитка приборов на Газели Бизнес, вот несколько шагов для проверки его функциональности:
- Убедитесь, что аккумулятор автомобиля заряжен и подключен.
- Проверьте предохранители, отвечающие за работу щитка приборов. При необходимости замените поврежденные предохранители.
- Проверьте связанные с щитком приборов провода и разъемы на наличие повреждений или коррозии. Если необходимо, произведите их чистку или замену.
- Подключите аккумулятор и проверьте работу щитка приборов. Если проблема не решена, возможно, потребуется замена самого щитка приборов.
3. Как провести ремонт щитка приборов на Газели Бизнес?
В случае неисправности щитка приборов на Газели Бизнес, его ремонт может быть выполнен следующим образом:
- Осмотрите щиток приборов на наличие видимых повреждений, трещин или обрывов платы.
- Проверьте плавкие предохранители и замените их при необходимости.
- Произведите диагностику электрических компонентов и проводки, связанных с щитком приборов.
- Выполните ремонт или замену неисправных деталей или плат щитка приборов.
- Установите отремонтированный или новый щиток приборов на место, следуя инструкциям в обратном порядке.
4. Когда следует обратиться к специалисту для ремонта щитка приборов?
В некоторых случаях ремонт щитка приборов на Газели Бизнес может требовать опыта и специального оборудования. Рекомендуется обратиться к опытному автомеханику или специалисту в случаях:
Схема и контакты комбинации приборов Газель
Разъём ХР1
1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)
Разъём ХР2
1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла
Разъём ХР3
1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)
Разъём ХР4
1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе
Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:
| Назначение вывода | 38.3801 | 382.3801 | 385.3801010 |
| Контрольная лампа воздушной заслонки карбюратора | X1.1 | X1.1 | X1.1 |
| Указатель температуры охлаждающей жидкости | X1.2 | X1.2 | X1.2 |
| Контрольная лампа перегрева охлаждающей жидкости (-) | X1.3 | X1.3 | X1.3 |
| Контрольная лампа низкого давления масла | X1.4 | X1.4 | X1.4 |
| Указатель давления масла | X1.5 | X1.5 | X1.5 |
| Указатель уровня топлива | X1.6 | X1.6 | X1.6 |
| Контрольная лампа резерва топлива (-) | X1.7 | X1.7 | ― |
| Контрольная лампа непристегнутых ремней безопасности | X1.8 | X1.8* | ― |
| Тест (-) | X1.9 | X1.9 | ― |
| Контрольная лампа незакрытых дверей (-) | X1.12 | ― | X1.10* |
| Контрольная лампа перегрева масла | X1.11 | X1.11* | ― |
| Цепь 30 (постоянное питание) | ― | ― | X2.2 |
| Объединенный выход контрольной лампы STOP | X2.2 | ― | ― |
| Контрольная лампа правого указатель поворота | X2.3 | X2.3 | X2.3 |
| Контрольная лампа левого указатель поворота | X2.4 | X2.4 | X2.4 |
| Контрольная лампа стояночного тормоза | X2.5 | X2.5 | X2.5 |
| Контрольная лампа включения дальнего света фар (+) | X2.6 | X2.6 | X2.6 |
| Контрольная лампа включения противотуманных фар (+) | ― | ― | X2.7* |
| Контрольная лампа указателей поворота прицепа (+) | X2.12 | X2.7* | ― |
| Индикация пониженной передачи (-) | ― | ― | X2.8* |
| Индикация блокировки межосевого дифференциала (-) | X2.9 | X2.9* | X2.9* |
| Контрольная лампа обогрева сидений (+) | X2.10 | X2.10 | ― |
| Контрольная лампа включения задних противотуманных фонарей (+) | ― | X2.11* | X2.11* |
| Контрольная лампа включения габаритного освещения (+) | X2.7 | X2.12 | X2.12 |
| Цепь освещения приборов | X2.13 | X2.13 | X2.13 |
| Контрольная лампа перегрева каталитического нейтрализатора | X2.8 | ― | ― |
| Контрольная лампа подушек безопасности (+) | X2.11 | ― | ― |
| Контрольная лампа STOP | X3.6 | ― | ― |
| Контрольная лампа ABS (-) | X3.1 | X3.1 | X3.1, инверс |
| Масса (-) | X3.2 | X3.2 | X3.2 |
| Питание (+) спидометра | X3.3 | X3.3 | X3.3 |
| Масса (-) спидометра | X3.4 | X3.4 | X3.4 |
| Тахометр (высоковольтный вход) | ― | X3.5 | X3.5* |
| Тахометр (низковольтный вход) (-) | ― | X3.6 | X3.6 |
| Тахометр (вход от генератора) | X3.7 | ― | ― |
| Контрольная лампа ближнего всета фар (+) | ― | ― | X3.7* |
| Контрольная лампа обогрева заднего стекла (+) | X3.8 | X2.1* | X3.8 |
| Выход спидометра к борткомпьютеру | X3.9 | X3.9 | X3.9 |
| Вход спидометра | X3.10 | X3.10 | X3.10 |
| Контрольная лампа уровня тормозной жидкости (-) | X3.11 | X3.11 | X3.11 |
| Питание (+) контрольных ламп и приборов | X3.12 | X3.12 | X3.12 |
| Контрольная лампа разряда аккумулятора | X3.13 | X3.13 | X3.13 |
| Контрольная лампа уровня масла | X4.1 | X4.1* | X4.1* |
| Контрольная лампа CHECK ENGINE (+) | X4.2 | X4.2 | X4.2 |
| Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-) | X4.3 | X4.3 | X4.3 |
| Контрольная лампа износа тормозных колодок (-) | ― | ― | X4.4* |
| Контрольная лампа свечей накаливания (+) | ― | ― | X4.5 |
| Контрольная лампа уровня охлаждающей жидкости (-) | X4.8 | X4.8* | X4.8* |
| Контрольная лампа уровня омывающей жидкости (-) | X4.9 | X4.9* | X4.9* |
| Контрольная лампа уровня жидкости гидроусилителя руля (-) | X4.10 | X4.10* | X4.10* |
| Контрольная лампа наличия воды в топливном фильтре (+) | ― | ― | X4.11* |
| Контрольная лампа перегоревших ламп (-) | X4.11 | X4.11* | ― |
Подробная пошаговая инструкция замены лампочек на приборной панели Газель Бизнес
Замена лампочек на приборной панели Газель Бизнес может показаться простой задачей, однако требует осторожности и точности. Чтобы выполнить данную операцию, необходимы следующие инструменты: маленькая отвертка, плоскогубцы
Шаг 1. Выключите зажигание и вытащите ключ из замка. Подождите, пока остынут лампочки, если они были включены недавно.
Шаг 2. С помощью маленькой отвертки аккуратно отделите панель от приборной доски. Убедитесь, что вы не повредили пластиковые замки и крепежные элементы.
Шаг 3. С помощью плоскогубцев отсоедините провод от лампочки
Помните, что провода крепятся к лампочке достаточно крепко, поэтому не забудьте осторожно поддержать лампочку, чтобы не сломать провода
Шаг 4. Вставьте новую лампочку в гнездо и аккуратно закрепите провод.
Шаг 5. Проверьте работоспособность лампочки, вставив ключ и проверив панель приборов. Если все в порядке, верните панель приборов на место и закрепите ее на крепежные элементы.
Шаг 6. Включите зажигание и проверьте все лампочки на панели приборов в рабочем режиме. Если все работает нормально, закройте капот и наслаждайтесь уютным вождением на своей Газели Бизнес.
Видео «Снятие приборной панели на Газели»
В этом видео демонстрируется, как снять панель приборов на автомобиле Газель (автол ролика Евгений Логачев).
Подписывайтесь на канал. Ремонт газели. Как снять панель на газели
Видео Снимаем панель с газели .2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели. канала Владимир Семенов
Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)
Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

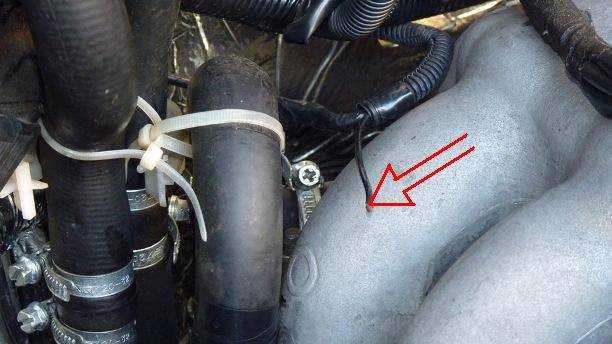

Если всё получилось идем дальше, открываем капот и смотрим
Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне
Назначение панели
Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.
Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.
Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости.Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
Радикальные изменения электрической схемы
В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:
- Дизельного двигателя;
- АБС в приводе тормозов;
- Кондиционера;
- Круиз-контроля.
Дизельная Газель
С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.
Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:
- Блок управления работой топливного насоса;
- Блок управления системы дожигания выхлопных газов.
Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:
- более мощная аккумуляторная батарея,
- новый стартер с улучшенными характеристиками;
- генератор повышенной производительности;
Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .
Кондиционеры Sanden
С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.
Тормозная система
На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.
В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:
- главный тормозной цилиндр;
- вакуумный усилитель тормозов;
- блок управления АБС;
- колесные датчики.
С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.
Как снять торпеду на газель старого образца || Как снять торпеду на газель старого образца
Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды.
Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.
Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.
Приборка старого образца
Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215
ГАЗ-3302, -2705 — Газели наиболее раннего выпуска комплектовались двигателями Заволжского моторного завода мощностью 100 л.с. и Ульяновского завода, соответственно 90 л.с. Электропроводка этих моделей частично отличается от моделей с инжекторными двигателями в той части где осуществляется описание систем зажигания и дополнительными участками схем контролирующих датчиков.
Отопление и вентиляция автофургона ГАЗ-2705
Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.
Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).
Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.24 ) и крышку 1 кожуха, соединенных через прокладку 6 скобами 7, распределителей потока воздуха левого 5 и правого 9, крепящихся к кожуху и крышке кожуха отопителя винтами 8, радиатора 19 (см. рис. 10.
Перейти Инструкция по приемке новой квартиры у застройщика
22 ), крышки радиатора 21, электровентилятора 16, крышки вентилятора 12, заслонок подмешивания наружного воздуха, заслонок распределения потоков воздуха и заслонок вентиляции, расположенных внутри корпуса ОВУ и управляемых рейками 8 и 9 защитного кожуха 10, исключающего повреждение реек при монтаже.
https://youtube.com/watch?v=OwXMxJDVPoY
На крышке кожуха ОВУ установлен добавочный резистор 8 (см. рис. 10.23 ), обеспечивающий три скорости вращения электровентилятора.
Крепление отопителя производится на кронштейне через резиновые втулки 11 двумя болтами 9 к стенке моторного отсека и болтом 3 (см. рис. 10.24 ) через резиновую втулку к поперечине 19 (см. рис. 10.23 ) кронштейна крепления ОВУ.
Кран отопителя приводится в действие микроэлектродвигателем через механический редуктор; кран имеет два положения — полностью открыт или полностью закрыт.
Радиатор ОВУ соединен шлангом 23 (см. рис. 10.22 ) с краном управления отопителем и с системой охлаждения двигателя шлангами 15 и 17 (см. рис. 10.23 ). Шланги соединены со шлангами моторного отсека через обойму 14, прикрепленную к стенке отсека двумя гайками 16.
ОВУ подсоединена к каналам распределения воздуха, выполненным в панели приборов через воздуховоды 6 и 7 (см. рис. 10.23 ).
I taped laser pointer to my cats head. He was chasing it for over an hour. Here is a little taste. No cat was harmed during making of this video.
Снимаем панель с газели.2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели
Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.
Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
- Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
- Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
- Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
- Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять
Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.
Подробное описание значков
Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.
Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.
С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.
Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.
В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.
Красным цветом мигают:
- сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
- сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
- указатель слабого масляного давления в двигателе;
- датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
- включение стояночного тормоза.
Зеленым цветом горят:
- указатели левого и правого поворотов;
- включатель габаритного освещения;
- сигнализатор включения фар ближнего света.
За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.
Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:
- при снижении топливного уровня до минимума;
- при повышении температуры двигателя до 105° и более;
- при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.
Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.
Как снять панель ГАЗель Бизнес
Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.
При некоторых поломках демонтируют не только приборную панель, но и торпеду
К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой
Открепляют торпеду так:
- после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
- откручивают торс воздушной заслонки, отсоединяют от карбюратора;
- отключают аварийную сигнализацию, прикуриватель;
- отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
- убирают заслонку от карбюратора;
- отключают воздуховоды;
- снимают торпеду.
Установка осуществляется в обратной последовательности.
Чиним сами
Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.
Вот этот провод следует всегда держать на контроле. Источник
Чинится такая неисправность при обнаружении достаточно легко:
- Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
- Зачищаете;
- Прикручиваете новый контакт;
- Изолируете;
- Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.
