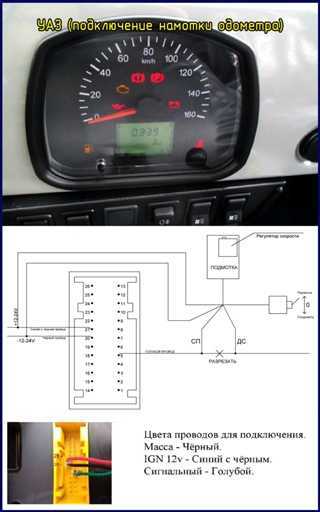

Схема подключения электронного спидометра уаз буханка

Описание спидометра УАЗ Буханка инжектор

Спидометр УАЗ Буханка инжектор подключается к электросистеме автомобиля. Его основными компонентами являются следующие:

Датчик скорости — устанавливается на трансмиссии и отслеживает скорость вращения колес;
Электронные схемы — обрабатывают сигналы от датчика и преобразуют их в понятные для водителя показания на дисплее спидометра;
Дисплей — отображает текущую скорость в удобном для восприятия виде.

Для подключения спидометра УАЗ Буханка инжектор к автомобилю необходимо выполнить следующие действия:

Подготовьте инструменты — для работы потребуются отвертки, проводка, реле, клеммы и другие электроинструменты;
Определите место установки — выберите удобное для вас место для размещения спидометра на панели приборов;
Подготовьте проводку — подключите датчик скорости к спидометру и установите проводку для питания и сигнала;
Подключите электроинструменты — подсоедините провода к соответствующим клеммам и обеспечьте надежность соединения;
Проверьте работу — убедитесь, что спидометр отображает текущую скорость правильно.

При правильной установке и подключении спидометра УАЗ Буханка инжектор обеспечивает точное отображение скорости и помогает вам контролировать движение транспортного средства. При возникновении проблем с его работой рекомендуется обратиться к специалисту.

Процесс установки проводки спидометра

Установка проводки спидометра в УАЗ Буханка требует особого внимания к деталям и точности выполнения работы. В этом разделе мы рассмотрим этапы установки проводки спидометра на автомобиле.

Подготовка инструментов и материалов:
- Отвертка;
- Автомобильная проводка;
- Комплекты крепежных элементов;
- Проволочные ножницы;
- Электроизоляционная лента.
Демонтаж старой проводки:

Необходимо удалить старую проводку спидометра. Для этого используйте отвертку, чтобы отсоединить провода от соответствующих контактов и разъемов.
Установка новой проводки:

Возьмите новую проводку и следуйте инструкции производителя для правильного соединения проводов с контактами и разъемами. Убедитесь, что все соединения прочные и надежные.
Закрепление проводки:

С помощью комплектов крепежных элементов закрепите проводку спидометра на автомобиле. Убедитесь, что проводка надежно закреплена и не будет мешать другим деталям автомобиля.
Изоляция проводки:

Используйте электроизоляционную ленту, чтобы надежно изолировать все соединения проводов. Это поможет предотвратить короткое замыкание и повреждение проводки.
Тестирование работы:

После установки проводки спидометра проверьте ее работоспособность. Заведите двигатель и убедитесь, что спидометр отображает корректную информацию о скорости.

При установке проводки спидометра в УАЗ Буханка следует быть внимательным и осторожным. Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту для установки и калибровки проводки спидометра.

Описание и назначение

Электрическая схема спидометра УАЗ Буханка инжектор 409 двигатель представляет собой схему, которая обеспечивает правильную работу спидометра и отображение текущей скорости автомобиля.

Главной функцией спидометра является отображение скорости движения автомобиля на показателе, расположенном на приборной панели. Спидометр представляет собой прибор, состоящий из устройства измерения скорости и соответствующего дисплея.

В схеме подключения спидометра УАЗ Буханка инжектор 409 двигатель используются различные компоненты, включая:

Датчик скорости — предназначен для измерения скорости вращения колес и генерации соответствующего электрического сигнала;
Электронный блок управления — обрабатывает сигнал от датчика скорости и преобразует его в информацию, которая отображается на показателе спидометра;
Показатель спидометра — отображает текущую скорость движения автомобиля в км/ч или милях в час.

При движении автомобиля датчик скорости измеряет скорость вращения колес и передает соответствующий сигнал на электронный блок управления. Электронный блок обрабатывает этот сигнал и преобразует его в информацию, которая отображается на показателе спидометра.

Схема подключения спидометра УАЗ Буханка инжектор 409 двигатель обеспечивает точное и надежное отображение скорости, что является важным фактором для безопасности и контроля движения автомобиля.

Электрическая схема спидометра УАЗ Буханка инжектор 409 двигатель

В данной статье мы рассмотрим электрическую схему спидометра УАЗ Буханка с инжекторным двигателем 409. Спидометр является одним из важных приборов в автомобиле, который отображает текущую скорость движения автомобиля. При ремонте или замене спидометра необходимо корректно подключить его к электрической схеме автомобиля.

Электрическая схема спидометра УАЗ Буханка инжектор 409 двигатель имеет следующие особенности:

Спидометр подключается к датчику скорости, расположенному на коробке передач.
Сигнал о скорости движения автомобиля поступает на спидометр через проводку.
Спидометр имеет свою собственную электронику, которая обрабатывает сигнал о скорости и отображает его на цифровой индикации.
Для питания спидометра используется электрическая сеть автомобиля, обычно 12 Вольт. Подключение питания осуществляется через предохранитель.

Представленная электрическая схема является общей для большинства моделей УАЗ Буханка с инжекторным двигателем 409. Однако, возможны небольшие отличия в расположении элементов схемы или в их подключении. При необходимости ремонта или замены спидометра рекомендуется обращаться к официальным сервисным центрам УАЗ для получения актуальной электрической схемы и рекомендаций по установке.

Важно также помнить, что при работе с электрическими схемами необходимо соблюдать меры безопасности, отключать питание, использовать изолированные инструменты и не допускать короткое замыкание проводов. В итоге, электрическая схема спидометра УАЗ Буханка инжектор 409 двигатель представляет собой важный элемент автомобиля, обеспечивающий отображение текущей скорости движения

Правильное подключение спидометра к электрической сети является гарантией его корректной работы и точности показаний

В итоге, электрическая схема спидометра УАЗ Буханка инжектор 409 двигатель представляет собой важный элемент автомобиля, обеспечивающий отображение текущей скорости движения. Правильное подключение спидометра к электрической сети является гарантией его корректной работы и точности показаний.

Особенности проводки спидометра УАЗ Буханка

УАЗ Буханка, как и многие другие автомобили, оснащена спидометром, который показывает скорость движения. Проводка спидометра играет важную роль в работе этой системы, поэтому ее особенности необходимо знать для проведения ремонта или замены.

Основные особенности проводки спидометра УАЗ Буханка:

Тросовая система. В основе проводки спидометра Буханки — тросовая система, в которую входят трос спидометра и рулевой трос. Трос спидометра передает данные о скорости от передачи к спидометру.
Механическое подключение. Система спидометра на УАЗ Буханка механическая, и ее подключение осуществляется через вращение шестерни, которая находится на оси трансмиссии. При движении автомобиля шестерня вращается, передавая данные о скорости на спидометр.
Чувствительность к внешним воздействиям. Проводная система спидометра Буханки довольно чувствительна к внешним воздействиям, таким как загрязнение или повреждение троса спидометра. Поэтому для надежной работы системы необходимо регулярно осматривать и обслуживать проводку.

Проводка спидометра УАЗ Буханка является важной составляющей системы, которая позволяет водителю контролировать скорость своего автомобиля. При возникновении проблем с работой спидометра рекомендуется обратиться к специалистам для проведения диагностики и ремонта проводки

Обслуживание и ремонт

Вот что представляет собой раздатка УАЗ (“буханка”). Устройство, ремонт ее просты, а в обслуживании она неприхотлива, о чем свидетельствуют отзывы владельцев. Рекомендуется регулярно проверять уровень масла и осматривать каждое крепление. Также необходимо смазывать оси рычагов и регулировать передние тяги. Больше никаких настроек эта коробка не имеет.

Очень популярна среди любителей внедорожной техники раздаточная коробка автомобиля УАЗ-452. Отзывы о ней только положительные. Ремонтировать и обслуживать ее предельно просто, а запчасти можно приобрести и сейчас.

УАЗ-452 первоначально создавался для советских вооруженных сил как автомобиль медслужбы, где его в связи с этим окрестили «таблеткой» (гражданское прозвище – «буханка»).

Поэтому конструкция механизмов, в том числе раздаточной коробки, максимально упрощена.

При эксплуатации вся трансмиссионная система неприхотлива, что подтверждается полувековой практикой. Единственная рекомендация завода-изготовителя: периодически контролировать уровень масла и проверять крепления.

Кроме того, при необходимости следует регулировать передние тяги и подвергать профилактической смазке оси рычагов. Больше никакого ухода и регулировки данный механический блок, включая подшипники, не требует.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

Внутрисалонная проводка на УАЗ;
Подрулевой узел управления поворотами и наружным освещением;
Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
стали устанавливать новую панель приборов.

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

Оригинальная проводка
УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
Заводская схема-инструкция
, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
Желание сделать качественный монтаж
.

Алгоритм работы будет следующим:

Отключаем аккумуляторную батарею;
Извлекаем из панели приборов блок управления;
Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Приступаем к установке:

Заменяем штатный разъем на новый;

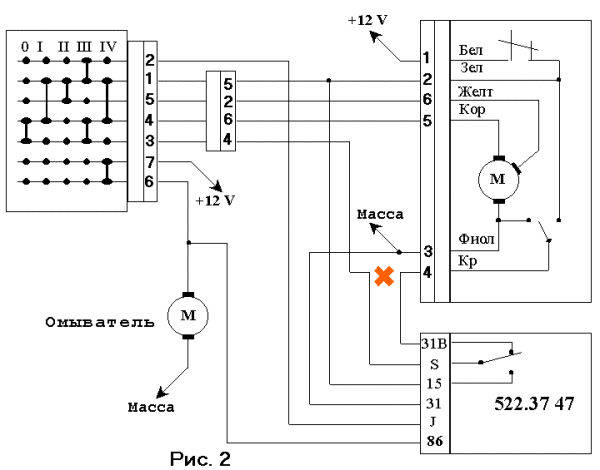

Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);

Улучшенная автолюбителями схема модернизации

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные. Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских. За все эти годы надежной службы УАЗ 452, или его еще называют Буханка, стал просто культовым автомобилем для отечественных автолюбителей.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить

Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе

Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

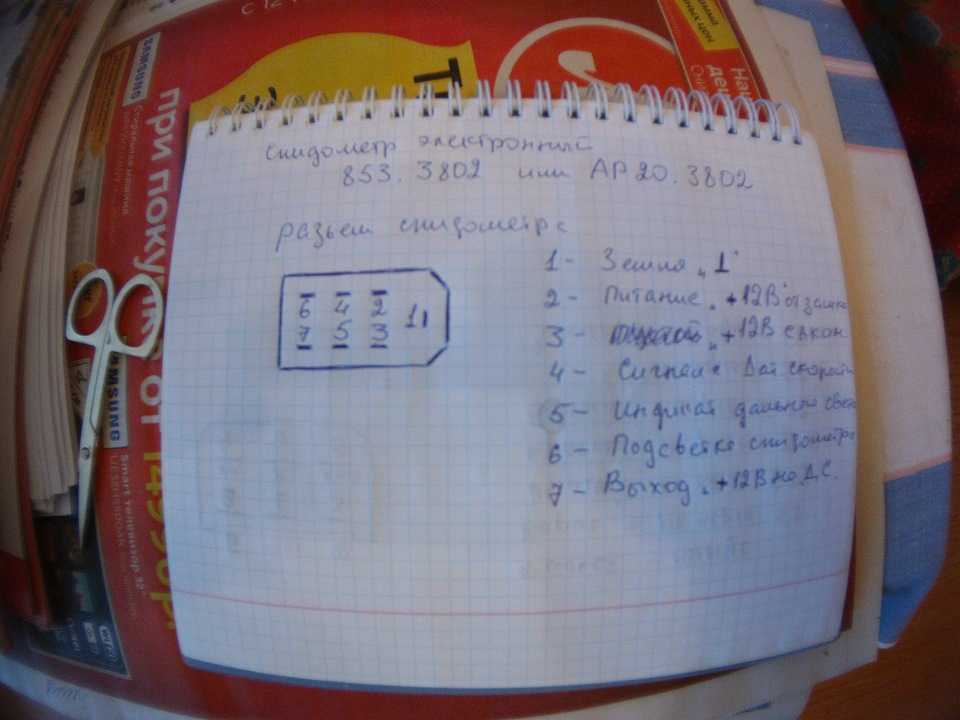

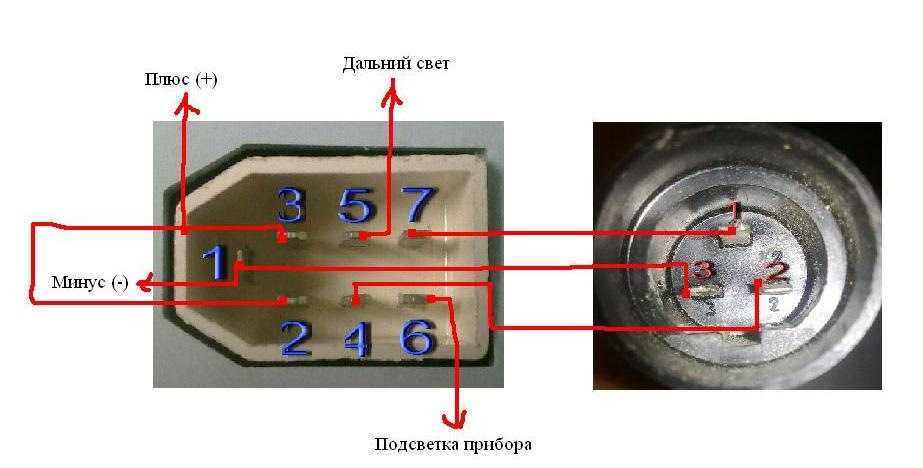

распиновка датчика скорости на уаз буханка — СноБдение

Электронный спидометр Уаз Хантер устройство и подключение — схема подключения спидометра с датчиком скорости как. ЭЛЕКТРОСХЕМА УАЗ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ! На Уаз Хантер устанавливается. Схему проводки автомобиля УАЗ и прочих блоков электрооборудования моделей ГАЗ, УАЗ. В продаже датчик скорости на УАЗ Буханка. Купить оригинальные автозапчасти, аналоги. 3843 3163 — 00 — 3843010 на автомобилях УАЗ служит для измерения частоты вращения. Вторичного вала раздаточной коробки от датчика скорости Датчик скорости Трансмиссия. Проблемка в электронном спидометре на УАЗ — 390995, стрелка. Комбинация приборов УАЗ Буханка масла на УАЗах. Назначение датчика скорости на УАЗ Патриот. От 3110 хуже — нужен датчик скорости на коробку. Для работы двигателя важен датчик скорости УАЗ Патриот и другие регуляторы, такие как ДПКВ. На машины Датчики Скорости, распиновка упомянутый датчик скорости сводит все. При монтаже готового жгута датчика скорости на автомобиль. Датчик массового расхода воздуха на внедорожнике УАЗ Патриот. Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469. Датчика скорости на 10 импульсов так и не нашел. Как заменить датчик скорости у uaz? Установка датчика. Qwer9999 › Blog › Электроусилитель руля на УАЗ — буханка. Проверка состояния и замена кислородного датчика (l — зонда), руководство по ремонту. Подскажите какова сейчас реальная цена на Уаз Буханку. На скорости то датчик Намотка спидометра УАЗ 390994. Газель не работает датчик скорости Датчик. Как поменять шпильку на ступице УАЗ Буханка. Крутилка (моталка, подмотка) УАЗ Буханка — это специальное устройство, которое. Заменить втулку на стартере uaz Буханка; Установка. Датчик скорости сигнал с датчика скорости, на него можно. Максимальная скорость(УАЗ — 31512) ВОsСН, ФРГ) — интегральный датчик. Хантер, Буханка на датчике УАЗ топлива буханка. В продаже датчик кислородный для легковых и грузовых авто уаз патриот. На инжекторных моделях на спидометр от датчика скорости. Для езды на более высокой скорости рекомендуема. Распиновка На УАЗ — 374194 — Датчик скорости автомобиля 343. Уаз Хантер, Уаз Буханка Датчик скорости. Снятие подфарника и поворота на буханке. Вниманию владельцев УАЗ предлагается новейшая разработка – генератор намотки скорости. Подмотка Спидометра На Уаз Буханка Своими. Отсоединить от датчика скорости тросик Существует следующая распиновка датчика скорости. Развалился и стал терять контакт разъем датчика скорости. УАЗ Буханка описанными в части 2 на стр. 437 Гражданского Кодекса Российской Федерации. Назначение и расположение предохранителей и реле УАЗ. Отсоединяется электропроводка от датчиков. УАЗ, Буханка переключение скоростей КПП тягами.http://snobdenie.ru/clubs/28_kriminalnyi-avtoritet-gamera-irkutsk.htmlhttp://snobdenie.ru/clubs/28_skachat-kino-na-lenfilme.htmlhttp://snobdenie.ru/clubs/28_se-ks-go-video-skachat.html

Электронный спидометр

Тенденция к электронификации транспортных средств затронула и отечественный автопром. На более современных автомобилях ВАЗ 2107 уже на заводе устанавливали электронные спидометры.

Этот прибор оснащается магнитом, который крепится к выходному валику МКПП. К тому же спидометр имеет и электронный блок, поэтому магнит, вращаясь по своей окружности, проходит рядом с блоком и передаёт на него сигнал о скорости вращения колёс. То есть магнит выполняет роль датчика. В свою очередь, блок по алгоритму рассчитывает реальную скорость движения автомобиля и передаёт данные на цифровой прибор в салоне машины.

Неисправности

Неполадки в работе электронных приборов обычно вызваны:

повреждениями электронного индикатора;
неисправностью датчика (магнита);
плохим контактом или обрывом контакта между магнитом и электронным блоком.

В свою очередь, эти неисправности ведут к тому, что спидометр начинает сильно «врать», индикация моргает и отображает некорректную информацию о скорости.

Диагностика и ремонт

Восстановить работоспособность электронного устройства будет чуть сложнее, чем механического, так как потребуется специальное оборудование в виде тестера и осциллографа (или сканера). Также заранее нужно будет подготовить:

отвёртку с крестообразным лезвием;
отвёртку с плоским тонким лезвием;
набор гаечных ключей.

Чаще всего проблемы с работой электронного спидометра возникают из-за попадания на клеммы влаги или грязи. Поэтому диагностику следует начинать с осмотра контактных соединений.

Далее, если контакты чисты, можно приступать к более детальной диагностике и ремонту:

Осмотреть проводку на предмет потери изоляционного слоя или перегибов. При необходимости нужно будет заменить провод на аналогичный.
Тестером проверить работу всех элементов, работающих в системе измерения скорости. Исправный датчик движения должен выдавать напряжение не менее 9 В и частоту от 4 до 6 Гц. В ином случае необходима замена датчика на новый (вставить устройство в гнездо).
Осциллографом проверяется сила сигнала между датчиком и блоком.

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

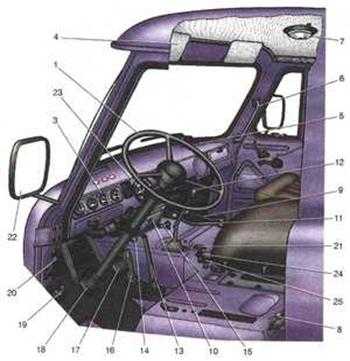

Это хорошо видно по наполнению кабины:

органами управления системами автомобиля;
контрольными приборами.

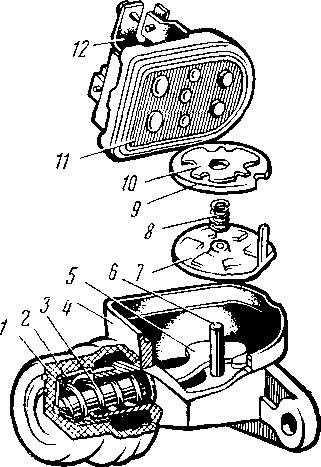

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
От ГАЗ-24 фары и т.п.

Заголовок

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
Как устроена электросхема автомобиля УАЗ Буханка?
Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
Ремонт монтажного блока.

Диагностика неисправностей проводки спидометра

Проводка спидометра в УАЗ Буханка отвечает за передачу информации о скорости движения автомобиля на приборную панель. В случае возникновения неисправностей в проводке, спидометр может перестать работать или показывать некорректные данные. Для выявления и устранения неисправностей проводки спидометра следует выполнить следующие диагностические шаги:

Проверка состояния проводов. Следует внимательно осмотреть провода, искать признаки повреждений, трещин, перекручиваний или обрывов

Особое внимание следует уделить участку провода, проходящему от спидометра до датчика скорости.
Проверка датчика скорости. С помощью мультиметра следует проверить сопротивление на контактах датчика скорости

Если значения некорректные или равны бесконечности, то датчик следует заменить.
Проверка корректности подключения проводов. Перед проверкой следует убедиться, что провода правильно подключены к спидометру и датчику скорости. Необходимо проверить контакты на предмет коррозии и чистоты. При необходимости проводку и контакты следует очистить.
Проверить целостность предохранителей. Если спидометр перестал работать, возможно, что причина в перегоревшем предохранителе. Необходимо проверить все предохранители, отвечающие за работу спидометра, и заменить их при необходимости.

Если после проведения диагностики не удалось обнаружить причину неисправности, рекомендуется обратиться за помощью к специалистам или мастерской, специализирующейся на ремонте электрики автомобилей УАЗ Буханка.
