Замена тормозной трубки priora: подробный гайд с фото и видеоинструкцией

Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан.

Бородком или отверткой снимите верхнюю стяжную пружину

Аналогично снимите нижнюю стяжную пружину.

Снимите направляющую пружину передней колодки

Снимите переднюю колодку.

Снимите разжимную планку

Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза

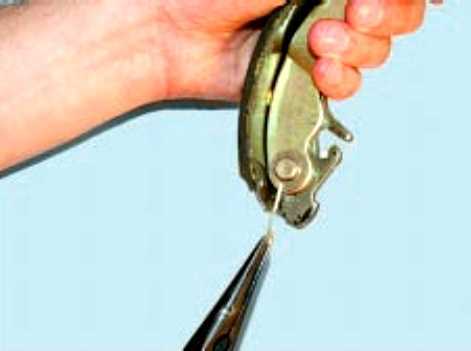

Выньте шплинт.

Снимите опорную шайбу с пальца приводного рычага задней колодки

Снимите приводной рычаг задней колодки

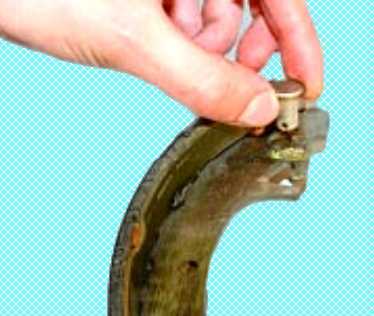

Надавите на палец приводного рычага и выньте палец из колодки

Установите новые колодки в порядке, обратном снятию.

При установке вставьте верхние концы колодок в пазы поршня.

Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию.

На стоящем, на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена рабочего цилиндра заднего тормозного механизма

 Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените колесный цилиндр.

Ремонт колесного цилиндра обычно не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Рекомендуется заменить цилиндр в сборе.

Вам потребуются: ключ «на 10», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Включите первую передачу и установите упорные бруски под передние колеса.

Снимите соответствующее колесо и тормозные колодки.

С обратной стороны тормозного щита очистите от грязи место крепления тормозной трубки и болты крепления колесного цилиндра.

Для того чтобы облегчить выворачивание болтов крепления цилиндра и гайки крепления тормозной трубки, нанесите на резьбовые соединения специальную жидкость для резьбовых соединений.

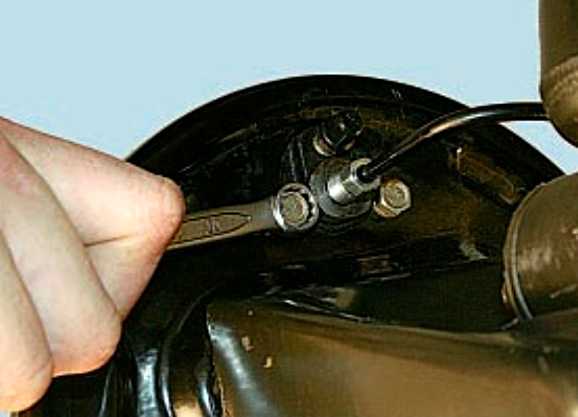

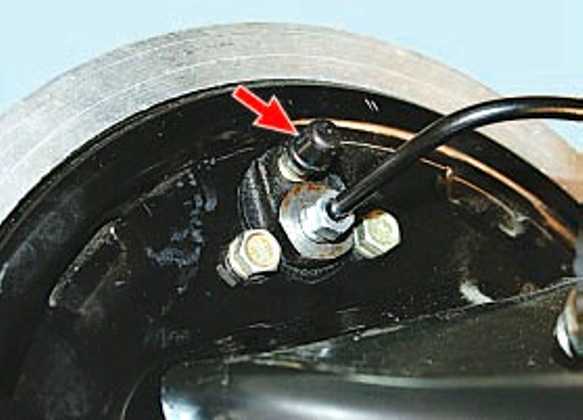

Отверните гайку крепления тормозной трубки к колесному цилиндру.

Отсоедините тормозную трубку от колесного цилиндра, заглушив отверстие шланга, например, колпачком клапана прокачки.

Снимите тормозной барабан.

Выверните два болта крепления колесного цилиндра, придерживая его с другой стороны

Снимите колесный цилиндр с тормозного щита

Установите колесный цилиндр в порядке, обратном снятию.

После этого прокачайте тормозную систему (можно только колесный цилиндр на заменяемом колесе).

Обязательно установите защитный колпачок на клапан прокачки.

Замена тормозных шлангов на ВАЗ 2110-ВАЗ 2112

Примечание! Прежде чем приступить к ремонту, обязательно заполните бачок до MAX и следите за уровнем жидкости, не допускайте снижения ниже MIN, иначе вы столкнетесь с трудностями от попадания воздуха.

Снятие

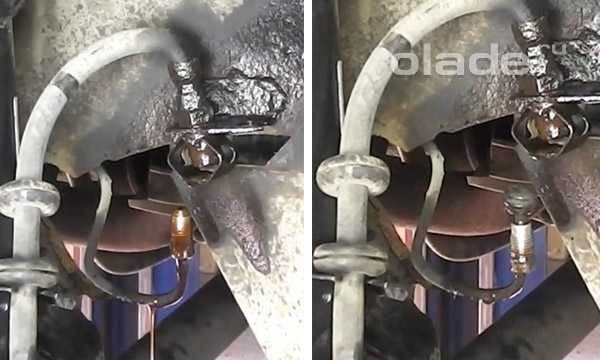

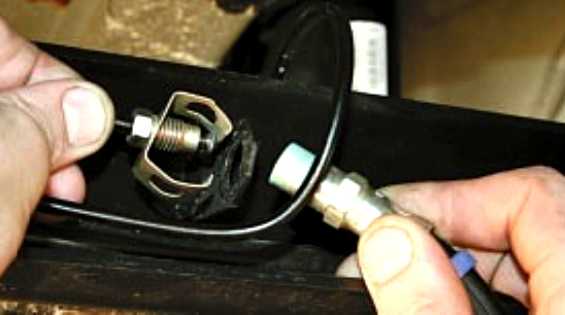

1) И в задней и в передней частях автомобиля, шланги снимаются практически идентично. Мы начнём с передних шлангов. Сперва снимите колёсо с той стороны, где вы собираетесь менять шланг. Затем открутите шланг тормозов сверху в месте крепления к тормозной трубке. Данное место указано на фото красной стрелкой. Откручивается шланг от трубки следующим образом:

• на место соединения шланга и трубки брызните WD-40;
• затем гаечным ключом захватите гайку шланга;
• специальным ключом выкрутите штуцер (подробнее смотрите на маленьком фото).

У вас потечёт тормозная жидкость. Колпаком для прокачки закройте данный штуцер, не давая жидкости вытекать. В нижний части шланг выкручивается за счёт одного ключа. Место крепления шланга указано синей стрелкой. Выкрутив шланг, снимите медную уплотнительную шайбу и обязательно замените на новую.

Примечание! Если во время откручивания тормозного шланга вверху, вы поймёте, что он сильно закис к тормозной трубке. Понять это довольно легко: штуцер тормозной трубки будет крутиться совместно со шлангом. В подобной ситуации трубку следует заменить на новую.

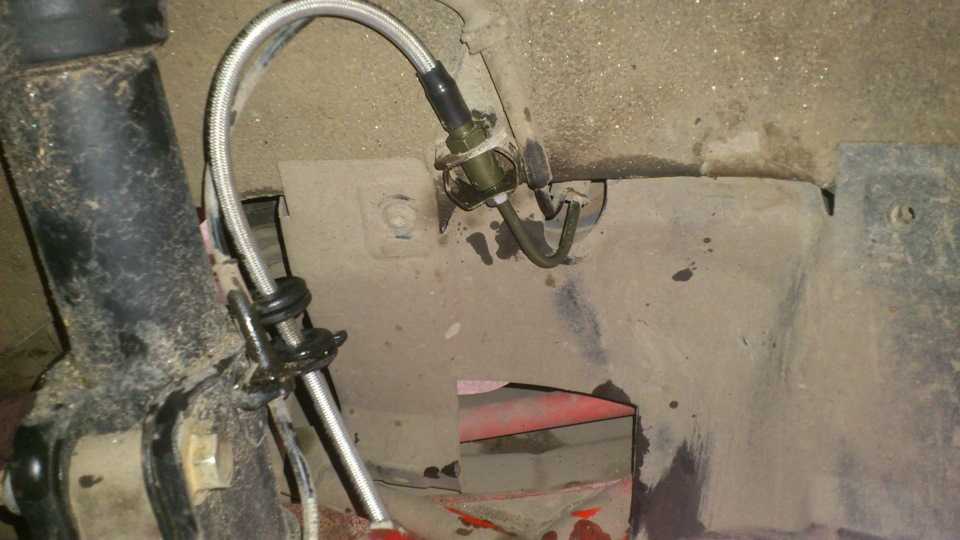

2) Сзади процедура аналогичная: шланги крепятся к трубкам, отсоединяются с помощью WD-40. Затем, удерживая шланг от проворачивания, выкрутить штуцер ключом специальным (фото 1) и заткните колпачком, не давая жидкости выходить (фото 2). Аналогичным образом отсоедините детали с другого конца. Задние не крепятся к суппорту, а только лишь приворачиваются к тормозным трубкам.

Установка

Осуществляется в обратном снятию порядке, при этом уплотнительные шайбы меняются на новые. Не допускайте перекручивание шлангов, для этого на них нанесена цветная полоса, по ней определяется перекручивание. В завершение, прокачайте тормоза на автомобиле (детально описано в статье: «Прокачка тормозов на автомобилях»).

Ниже прикреплены видеоматериалы по сегодняшней теме, рекомендуем к просмотру:

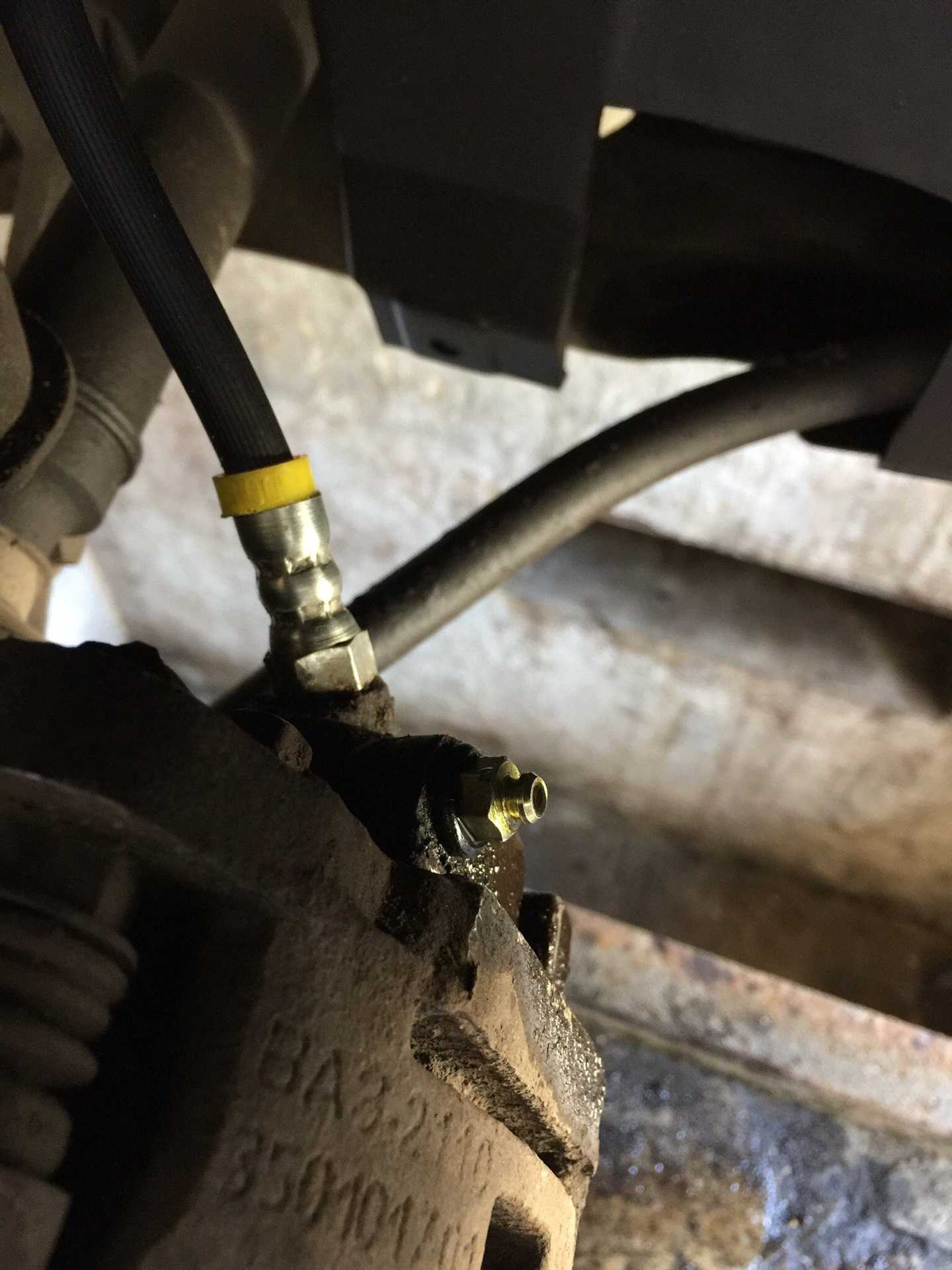

ВАЗ 2170 | Замена переднего тормозного шланга

Замена переднего тормозного шланга

Не допускайте контакта тормозных шлангов с маслом или бензином, не покрывайте краской или средством для защиты днища автомобиля.

1 Маркируйте краской положение передних колес относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, 2 Нажмите на педаль тормоза и держите ее в таком положении. Для этого можно вставить деревянный брусок между сиденьем и педалью. Сиденье для этого сместите назад и затем снова вперед. Таким образом, исключается возможность вытекания тормозной жидкости из резервуара после отсоединения шлангов и попадания в систему воздуха. 3 Отсоедините тормозной трубопровод -1-, отвернув накидную гайку -2- от тормозного шланга. При этом удерживайте тормозной шланг -4- за плоскости или за шестигранник -3-, чтобы исключить проворачивание присоединительного элемента в угольнике. При этом может вытечь некоторое количество тормозной жидкости. Соберите жидкость в бутылку, предназначенную только для этого. 4 Отсоедините тормозной шланг от суппорта.

5 Закрепите тормозной шланг у суппорта. 6 Установите передние колеса прямо. 7 Закрепите тормозной шланг в держателе и соедините тормозной трубопровод накидной гайкой. При этом удерживайте тормозной шланг за плоскости или шестигранник, чтобы исключить вращение соединительного элемента в угольнике. Момент затяжки 18 Н•м. 8 Установите передние колеса так, чтобы совпали маркировки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазкой посадочный пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Закрепите колеса болтами. 9 После установки при разгруженном колесе проверьте (автомобиль приподнят), следует ли шланг всем движениям колеса при его повороте и не задевает ли он за смежные элементы конструкции. 10 Опустите автомобиль на колеса и затяните болты крепления крест-накрест моментом 100 Н•м. 11 Поверните рулевое колесо вправо и влево до упора и проверьте на стоящем на колесах автомобиле, следует ли шланг всем движениям колеса, не задевая за смежные элементы конструкции. 12 Удалите воздух из тормозной системы. — Закреплены ли тормозные шланги? — Закреплен ли тормозной шланг в держателе? — Затянуты ли штуцеры для удаления воздуха? — Залито ли достаточное количество тормозной жидкости? — На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность. Тормозная жидкость ни в коем случае не должна выливаться или выбрасываться с бытовыми отходами. Местные органы власти информируют водителей о местах ее возможной утилизации.

Инструкция по замене тормозных дисков на Приоре

Итак, первым делом необходимо поднять переднюю часть автомобиля домкратом, после чего снять тормозной суппорт переднего колеса.

После этого при помощи головки на 7 мм и воротка откручиваем направляющие шпильки тормозного диска, как это наглядно показано на фото ниже.

Чтобы свести к минимуму риск поломки шпилек, предварительно постучите по ним молотком, не прилагая чрезмерных усилий. И только после этого откручивайте. Затем можно постучать молотком по месту соприкосновения со ступицей.

Теперь можно пробовать снимать его усилиями рук, или же при помощи специальных приспособлений. Если руками снять не получается, а съемника под рукой не оказалось, можно с обратной стороны аккуратно сбивать его молотком, разумеется, использую специальную деревянную проставку.

Окончательно снимаем тормозной диск Приоры со ступицы переднего колесо, что наглядно продемонстрировано ниже на фото.

Прежде чем приступать к установке новых дисков на Приору, необходимо очистить поверхность ступицы щеткой по металлу, если на ней присутствует ржавчина или иные образования. А также стоит нанести на место прикосновения ступицы и внутренней части диска медную смазку.

Подобная процедура позволит снизить возникновение вибрации, постороннего звука при торможении, а также снизить температурные воздействия на элементы тормозной системы. Замена осуществляется с обеих сторон одновременно. Чтобы поверхность диска оставалась ровной и на ней не возникало дефектов, колодки необходимо использовать только качественные, и заменить их желательно заодно!

Цена нового тормозного диска на Приору составляет от 900 рублей за штуку. Конечно, есть варианты и дороже, даже до 1500 за штуку, но вполне неплохими являются и заводские комплектующие к районе 1000 руб., за единицу.

Источник priora-remont.ru

Вентилируемые тормозные диски Лада Приора меняются по мере износа, когда толщина одного из дисков становится меньше минимальной допустимой 17,8мм. А Вы знаете, как заменить тормозные диски на новые?

Тормозная система автомобиля Лада Приора

Рабочая тормозная система автомобиля Лада Приора с АБС:

1 — тормозной механизм передне­го левого колеса; 2, 5, 13, 18 — тормозные шланги; 3, 8, 12, 19 — тормозные трубки; 4 — главный тормозной цилиндр; 6 — тормоз­ной механизм переднего правого колеса; 7 — датчик скорости вра­щения переднего правого колеса; 9 — бачок главного тормозного ци­линдра; 10 — вакуумный усилитель; 11 — педаль тормоза; 14 — датчик вращения заднего правого колеса; 15 — тормозной механизм заднего правого колеса; 16 — задающий диск датчика скорости вращения заднего левого колеса; 17 — тормозной механизм заднего левого колеса; 20 — гидравлический модулятор АБС

Примечание . В левые тормозные механизмы также установлены дат­чики скорости вращения колес, ко­торые на рисунке не видны. На ав­томобиле, не оборудованном анти­блокировочной тормозной систе­мой, в гидропривод задних тормоз­ных механизмов встроен регулятор давления жидкости.

Автомобиль оборудован двумя тор­мозными системами — рабочей и стояночной.

Рабочая тормозная система пред­назначена для снижения скорости движения автомобиля вплоть до его полной остановки и кратковре­менного удержания автомобиля в не­подвижном состоянии.

Рабочая тормозная система двухконтурная, диагональная, с гидрав­лическим приводом, состоит из главно­го тормозного цилиндра с вакуумным усилителем, четырех колесных тормоз­ных механизмов и регулятора давления жидкости в задних тормозных меха­низмах. Тормозные механизмы пере­дних колес — дисковые, невентилируемые, задних — барабанные.

Каждый из контуров автомобиля включает в себя тормозные меха­низмы двух колес (одного переднего и одного заднего), расположенные на автомобиле по диагонали. В один кон­тур входят тормозные механизмы пе­реднего правого и заднего левого ко­лес, а во второй — тормозные меха­низмы переднего левого и заднего правого колес. При выходе из строя одного из контуров второй контур, хоть и с меньшей эффективностью, обес­печит остановку автомобиля.

Регулятор давления жидкости ограничивает поступление жидкости в задние тормозные механизмы при недостаточной нагрузке на заднюю ось, тем самым предотвращая блоки­ровку задних колес и занос задней оси автомобиля при резком тор­можении. В корпусе регулятора име­ется контрольное отверстие, закры­тое пластмассовой заглушкой. Под­текание жидкости из этого отверстия свидетельствует о негерметичности колец регулятора.

Для уменьшения усилия, при­кладываемого водителем к педали тормоза, в приводе тормозной систе­мы установлен вакуумный усили­тель, работающий за счет разреже­ния, образующегося во впускном трубопроводе работающего двигателя.

Нe выключайте двигатель до полной остановки автомобиля.

На корпусе главного тормозного цилиндра установлен бачок с тор­мозной жидкостью. В крышку бачка встроен датчик недостаточного уров­ня тормозной жидкости. При опас­ном падении уровня жидкости в бач­ке датчик включает контрольную лампу на щитке приборов.

Часть автомобилей оборудована тормозной системой с АБС (антибло­кировочная система). Применяется четырехканальная система фирмы Bosch. Соединение каналов выполне­но по диагональной схеме. Исполни­тельный элемент антиблокировочной системы — гидромодулятор. Это сложный узел, в который встроен гид­ронасос и электромагнитные клапа­ны. Он установлен в моторном отсеке с левой стороны. Работой гидромоду­лятора управляет электронный блок, установленный на гидромодуляторе, Блок управления также контролирует исправность всех элементов системы АБС.

В передние и задние тормозные механизмы установлены датчики ско­рости вращения передних колес. Дат­чики индуктивного типа. Для работы датчиков, установленных в передни тормозных механизмах, на корпуса» наружных шарниров приводов перед­них колес выполнены зубчатые вен­цы. Для работы датчиков, установлен­ных в задние механизмы, под тормоз ными барабанами установлены зада­ющие диски. Импульсные сигналы датчиков поступают в блок управления. При блокировке одного из ко лес гидромодулятор по команде блока управления ограничивает давле ние в соответствующем канале. При обнаружении неисправности блокуп равления информирует водителя с помощью контрольной лампы на щитк приборов. Определить неполадку можно по кодам неисправности на специализированной станции технического обслуживания, располагающей диагностическим оборудованием. На автомобиле с АБС в моторном отсеке установлен второй дополнительный блок предохранителей реле. В блок собраны все предохранители и реле системы АБС.

Исправные тормоза — уверенное вождение Lada Priora

Обращайтесь в наш сервис своевременно, чтобы вовремя диагностировать имеющуюся проблему в вашей Lada Priora и не допустить неприятного инцидента в пути или же усугубления неисправности. Мы выполним ремонт тормозов с минимальными затратами для клиента, прислушаемся к пожеланиям и дадим ценные рекомендации. Компетенция мастеров станции «Автокузов+» наглядно подтверждается многочисленными отзывами в сети с речью благодарности.

Подавайте свою заявку через специальную форму на сайте или звоните по нашим контактным номерам — позаботьтесь о бесперебойной работе своего автомобиля и уверенной управляемости на дороге!

Источник

Замена тормозных дисков на Ладе Приора

Наверное, вам известно, что дисковые тормоза служат для блокировки колес во время торможения. При нажатии на педаль тормоза система торможения, передавая при помощи гидравлики усилие, производимое водителем, на поршни, заставляет их давить на две тормозные колодки (которые покрыты фрикционным абразивным слоем), а они, в свою очередь, обхватывают поверхность диска, которая жестко скреплена с колесами. Таким образом, машина тормозит.

На автомобиле Lada Priora тормоза передней оси тоже являются дисковыми. При этом они вентилируются (между двумя стенками диска расположены небольшие лопасти, которые при вращении призваны охлаждать диск – ведь торможение неизбежно ведет к нагреву металла диска). Чтобы диск в силу загрязнений, погодных факторов или иных причин не терся о тормозные колодки, он расположен на расстоянии от них (для этого используется резиновое кольцо, находящееся в канавке цилиндра.

Нет точных данных о том, когда следует проводить работы по замене тормозных диска – здесь все зависит от манеры езды.

Единственное, что регламентируется – минимально допустимая толщина диска. Она должна составлять не менее 18 мм.

Если на вашей машине установлены литые колесные диски, вы можете сквозь отверстия сквозь в них оценить состояние тормозных дисков – поверхность должна быть ровной, без сильных изъянов и очевидных следов выработки. Если у вас есть малейший намек на то, что с тормозным диском непорядок – снимайте колесо и проводите более придирчивую диагностику.

Если вы являетесь обладателем штампованных колесных дисков, тормозные через них просмотреть довольно тяжело – в этом случае придется все же снять колесо, чтобы оценить состояние тормозных дисков.

Разумеется, диски могут прийти в негодность и раньше 20 и 60 тыс. км. Бракованные диски, контрафактные, поврежденные по каким-то причинам – такое тоже случается. Бывает, что владельцы, слыша непонятный скрежет в районе передних тормозов, списывают все на «камушек, который сам собой вывалится», и прежде, чем до них дойдет, что диски сильно изнашиваются, время пройдет – в результате диски придется в лучшем случае протачивать, но, скорее всего, их придется заменить. Непогода, посторонние предметы, затесавшиеся в тормозной узел (причем не всегда их негативное действие слышится как посторонний шум).

Помните, что диски могут приходить в негодность необязательно по двое – случается, что сильно изнашивается один, а второй в отличном состоянии. Также следует знать, что диски от одного производителя имеют разные свойства (даже в зависимости от партии изготовления), поэтому вне зависимости от степени износа второго диска они меняются только парами. Помните также, что при смене тормозных дисков обязательно следует поменять и тормозные колодки на новые.

• Плохое торможение.
• Наличие биений при движении.
• Явные дефекты диска, видимые без каких-либо приспособлений.

Сегодня рынок предлагает огромное число тормозных дисков, и действительно, есть, из чего выбрать. Итак, предположим, вы приобрели новые диски и колодки.

Перед процедурой замены требуется подготовить следующие инструменты:

• Ключ-крестовина (для снятия колес)
• Ключ на 13 (накидной)
• Ключ на 17 (рожковый или головка)
• Ключ на 7 (трубка или накидной)
• Молоток
• Ветошь или тряпки
• Новые тормозные диски и колодки

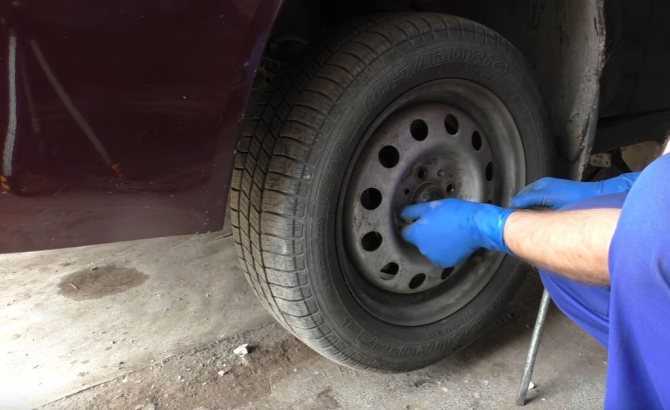

Используя ключ-крестовину, ослабьте 4 болта, на которые крепится колесо.

Подставьте под колесо домкрат, затем поднимите машину на нем. Отвинтите болты окончательно. Для обеспечения большей безопасности поместите колесо под дно машины.

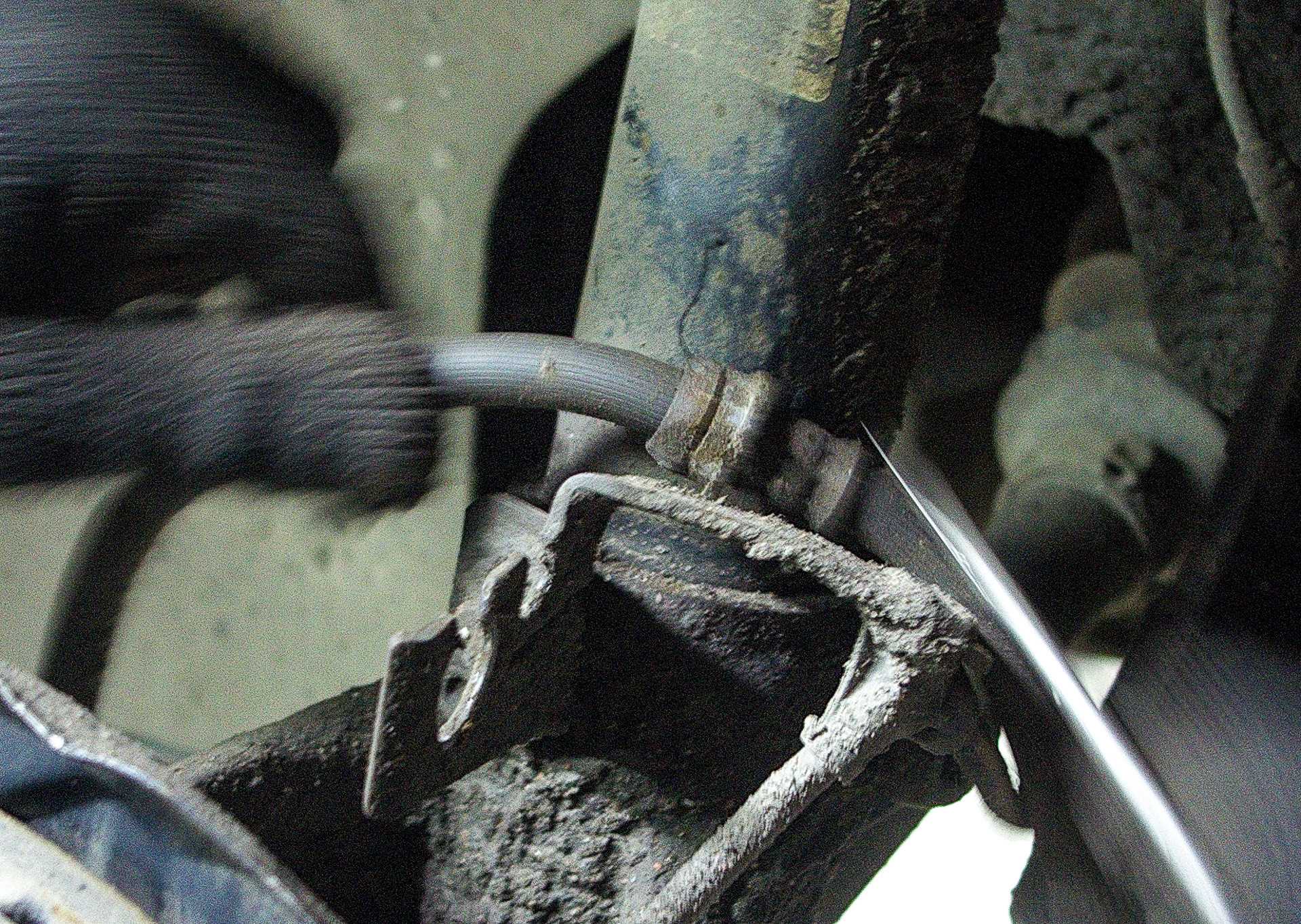

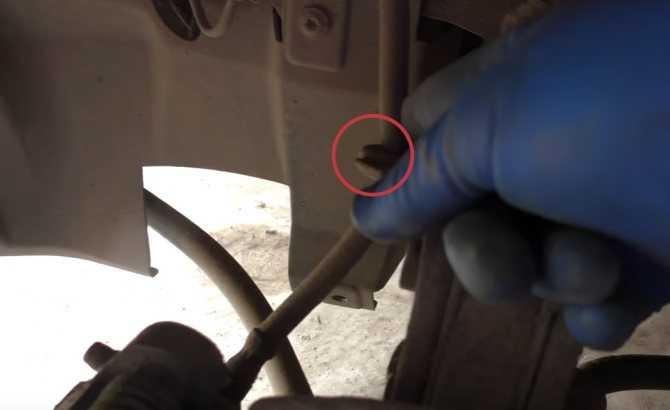

Отсоедините тормозной шланг, вытащив его из кронштейна.

Используя ключ на 13, выверните верхний болт направляющих суппорта.

Используйте второй ключ (на 17) для того, чтобы придерживать направляющий палец с другой стороны.

Отсоедините два болта, отвечающих за крепление скобы к поворотному кулаку.

Очистите диск от грязи и налетов ржавчины.

Передвиньте рукоятку КПП на первую передачу. Используйте ключ на 7 для того, чтобы отвинтить два направляющих штифта тормозного диска.

Спасибо за подписку!

Начинайте тянуть диск на себя, чтобы снять его

В случае затруднения при снятии диска, следует осторожно сзади постучать молотком по его задней части

Снимите тормозной диск окончательно.

Очистите, если потребуется, место установки от загрязнений. После этого поставьте новый тормозной диск. Затем завинтите два направляющих штифта, используя ключ на 7.

Установите тормозной суппорт обратно на диск. При помощи молотка надавите на тормозной цилиндр, чтобы он вдавился внутрь. При этом придерживайте его второй рукой с обратной стороны.

Замените тормозные колодки на новые.

Далее произведите сборку всех деталей в последовательности, обратной процедуре установки.

Подготовка автомобиля

Очистите автомобиль от мусора

Сначала убедитесь, что все предметы необходимые для работы на месте. Убедитесь, что вы не оставили в необходимой зоне вещи которые могут мешать Вам при работе. Очистите детали тормозной системы от мусора, пыли и грязи.

Приготовьте все необходимые инструменты

Для замены тормозных трубок на Priora необходим набор инструментов: трубогиб, разводной ключ, пассатижи, насадки для гаек и др. Убедитесь, что все необходимые инструменты находятся на месте. Все инструменты должны быть чистыми и готовыми к использованию.

Проверьте состояние тормозных колодок

Перед заменой тормозных трубок на Priora необходимо провести диагностику сосояния тормозных колодок. Проверьте их толщину, состояние поверхности и наличие трещин. Если тормозные колодки изношены до предела или повреждены, их необходимо заменить вместе с тормозными трубками.

Проверьте уровень тормозной жидкости

Не забывайте проверять уровень тормозной жидкости в бачке. Если уровень жидкости ниже, чем необходимо, то могут возникнуть проблемы с тормозной системой. Помните, что жидкость в бачке должна быть свежей и чистой.

Защитите автомобиль от повреждений

Перед началом работ по замене тормозных трубок на Priora необходимо защитить автомобиль от возможных повреждений. Это можно сделать установкой защитных насадок на кузов и колеса.

Отключите тормозную систему

Чтобы заменить тормозные трубки на Priora, необходимо отключить тормозную систему. Это можно сделать открутив гайки подключения шлангов тормозных колодок. Перед отключением системы обязательно снимите лишнее давление в тормозной системе, чтобы избежать вытекания тормозной жидкости.

Установка новой тормозной трубки: пошаговая инструкция

Шаг 1. Подготовка

Перед началом работы необходимо убедиться, что автомобиль находится в безопасном положении и отключена система тормозов. Также следует подготовить все необходимые инструменты и запасные детали.

• гаечный ключ
• отвертка
• ножовка по металлу
• новая тормозная трубка
• фитинги

Шаг 2. Демонтаж старой трубки

С помощью гаечного ключа отверните фитинги на тормозной трубке с обеих сторон и аккуратно снимите ее. Затем удалите старую трубку из крепежных зажимов и с помощью ножовки разрежьте ее на несколько частей для удобства извлечения.

Шаг 3. Установка новой трубки

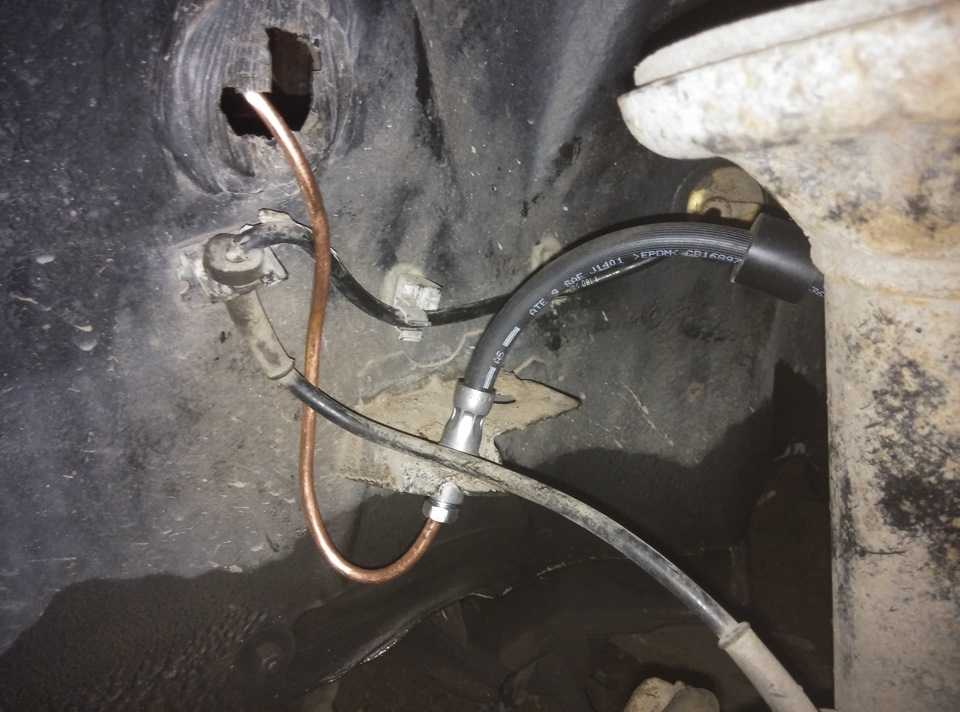

Установите новую трубку на тех же местах, где была старая, обеспечив правильный запирания фитингов. Перед установкой фитингов необходимо нанести на резьбовые соединения тефлоновую ленту, чтобы избежать утечки тормозной жидкости.

Шаг 4. Закрепление трубки

При помощи крепежных зажимов закрепите трубку на необходимых местах. При этом следует обеспечить надежный и безопасный крепеж, так как тормозная система играет ключевую роль в обеспечении безопасности автомобиля.

Шаг 5. Проверка

После установки новой тормозной трубки необходимо проверить ее работу на наличие утечек тормозной жидкости и надежность крепления. После этого можете смело отправляться в путь на вашем надежном автомобиле.

Тормозной цилиндр заднего тормозного механизма — замена

Заменяем цилиндр при подтекании тормозной жидкости и при «закисании» поршня (поршней) в цилиндре, в результате чего один или оба поршня перестают перемещаться в цилиндре.

Для выполнения работы потребуется специальный ключ на 10 мм для штуцеров прокачки рабочих цилиндров и штуцеров тормозных трубок.

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем тормозной барабан.

3. Поднимаем рычаг стояночного тормоза до упора.

4. Обрабатываем штуцер тормозной трубки проникающей смазкой.

5. Снимаем со штуцера прокачки рабочего тормозного цилиндра защитный резиновый колпачок и специальным или накидным ключом на 8 мм выворачиваем штуцер.

При выполнении следующей операции следите за тем, чтобы при отворачивании штуцера трубка не вращалась вместе с ним. Если трубка «закисла» в штуцере, замените ее.

6. Специальным ключом на 10 мм ослабляем затяжку штуцера тормозной трубки.

7. Окончательно выворачиваем штуцер рожковым ключом на 10 мм.

8. Ключом на 10 мм выворачиваем два болта крепления рабочего цилиндра.

9. Чтобы из трубки не вытекала тормозная жидкость, надеваем на нее резиновый колпачок штуцера прокачки.

10. Снимаем цилиндр со щита.

1. Очищаем детали тормозного механизма от грязи и ржавчины, обезжириваем рабочую поверхность барабана, незначительное замасливание накладок тормозных колодок устраняем при помощи наждачной бумаги.

2. Устанавливаем новый цилиндр в обратной последовательности.

3. Устанавливаем тормозной барабан.

4. Прокачиваем тормозную систему и убеждаемся в герметичности соединения тормозной трубки с рабочим цилиндром.
