Тормозная система относится к системам жизнеобеспечения автомобиля и априори должна всегда находится только в технически исправном состоянии. Плюс необходимо выполнять рекомендации завода изготовителя по срокам замены тормозной жидкости (порядка 50 000 км пробега на большинстве моделей).
Гидравлическая система тормозов основана на том, что жидкость не сжимается, но это при условии, что в системе отсутствует воздух, попавший в контур по различным причинам. Это объясняется тем, что воздух способен сжиматься при давлении, что отрицательно сказывается на эффективности системы тормозов.
Прокачка тормозной системы
На эффективность тормозов также влияют также такие факторы, как:
• Состояние тормозных колодок и дисков;
• Износ тормозных барабанов;
• Состояние тормозных суппортов;
• Износ амортизаторов.
Признаки того, что в системе находится воздух:
• Педаль тормоза стала менее жесткая;
• Педаль проваливается;
• Снижение эффективности торможения;
• Увеличение тормозного пути.
Причины попадания воздуха в тормозной контур авто:
• Разрыв тормозного шланга, либо его плановая замена;
Порвался тормозной шланг
• Любой ремонт системы тормозов, когда открывается сам контур;
• Замена жидкости, если работа выполняется на не специальном оборудовании.
• На специальной установке в условиях автосервиса;
• Прокачка с помощником;
• Самостоятельная прокачка тормозов.
С помощью установки
Замена производится путем замещения старой жидкости новой под давлением.
• В установку заливают новую жидкость;
Залили тормозную жидкость в расширительный бачок
• Подсоединяют ее путем переходных штуцеров к расширительному бачку;
• Поднимают авто на подъемнике;
• На штуцера прокачки подсоединяют специальные емкости; и откручивают на один оборот штуцера;
Отворачиваем штуцера
• Подают давление и смотрят, когда через все колесные цилиндры не пойдет новая чистая жидкость и штуцера закручивают и оборудование отсоединяют от бачка главного цилиндра;
• Прокачка тормозов при этом не требуется, так как в системе гарантировано не может попасть воздух.
С помощником:
Порядок прокачки на конкретной модели указана в мануале по эксплуатации машины. Потребуется новая тормозная жидкость, ключ для откручивания штуцеров прокачки, емкость для сбора старой жидкости и шланг (желательно прозрачные).
• Работа выполняется на смотровой яме или на подъемнике;
Авто на смотровой яме
• Очищаются штуцера прокачки;
Штуцер прокачки тормозов
• В сборную емкость наливается немного тормозной жидкости, чтобы сблокировать попадание воздуха в контур;
• Следуя инструкции по порядку присоединяется шланг к штуцеру определенного колеса (обычно это самый дальний от главного цилиндра), второй конец шланга опускается в емкость для сбора;
Схема прокачки тормозов
• В бачок заливается жидкость (при ее отсутствии);
• Помощник по команде делает несколько нажатий на педаль тормоза и удерживает ее в нажатом положении;
Нажимаем на педаль тормоза
• Штуцер откручивается и жидкость вместе с воздухом попадает в емкость для сбора;
Прокачка тормозов
• Процесс повторяется до тех пор, пока в жидкости появляются пузырьки воздуха;
• Штуцер закручивается, и операция повторяется на следующем по инструкции колесе;
• При выполнении работы периодически проверяется уровень в бачке и при необходимости добавляется.
Без помощника:
• Используя упор.
Владелец сам несколько раз нажимает на педаль тормоза, задерживает ее в нижнем положении, устанавливает приготовленный упор между педалью и сидением водителя. Установив упор, откручивает штуцер прокачки на колесе. Процедура повторяется для каждого из колес по схеме. Для работы можно использовать газовый упор, например, амортизатор капота.
• С помощью ниппеля от колеса
Вместо штатной крышки от бачка используется подобная, в которую врезается ниппель. Крышка накручивается на бачок главного цилиндра, на ниппель накручивается шланг от колесного насоса и создается давление (не усердствую с накачкой). Открывается штуцер и жидкость под давлением вытекает в емкость для слива. Операция проводится на каждом из колес.
Рекомендации по работе:
• Не смешивать различные жидкости и не использовать жидкости разного класса, из-за различной температуры их кипения;
• Не допускать предельного снижения уровня в расширительном бачке, что приведет к подсосу воздуха в систему;
• Давление в бачке при работе своими руками не должно быть выше 0.8 атм, чтобы не повредить сам бачок;
• При любых отклонениях в работе тормозов, не откладывая на спасательное «потом», сразу определить и устранить неисправность, так как с неисправными тормозами «потом» может и не наступить.
Пневматический регулятор тормозных сил
Пневматический регулятор тормозных сил автомобиля КамАЗ, устанавливаемый на лонжероне 7 рамы автомобиля, состоит собственно из автоматического регулятора 2 рычага 3, регулируемой тяги 4, упругого элемента 5, компенсатора 7, связанного штангой 6 с балками 8 и 9 мостов автомобиля. Механизмы и имеющиеся крепления обеспечивают компенсацию перекосов тележки, возможных при торможении на неровных дорогах. Упругий элемент защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также смягчает резкие толчки и уменьшает вибрацию.
Рассмотрим устройство и принцип действия пневматического регулятора тормозных сил.
У груженого автомобиля рычаг 4 находится в крайнем верхнем положении. При торможении сжатый воздух поступает в полость 1. Поэтому поршень 2 переместится вниз, а по трубке 10 воздух из полости I поступит в нижнюю часть и будет оказывать давление на поршень 7 плунжерного типа, прижимая шаровую пяту 6 к толкателю 3. При перемещении поршня 2 вниз вместе с ним движется клапан 7, который посредством толкателя сначала отсоединит полость II от выхода в атмосферу, а затем отойдет от седла поршня 2. В результате полость I соединится с выходной полостью II, а сжатый воздух поступит через полость II к тормозным камерам колес.
Вставка в корпусе имеет наклонные ребра Я на которые опирается мембрана (диафрагма) 5 при верхнем положении поршня 2. Поршень 2 также имеет ребра 11. Чем ниже опустится рычаг и связанный с ним толкатель, тем ниже опустится и поршень 2. Следовательно, увеличится рабочая площадь мембраны 5, воздействующей на поршень 2.
Когда рычаг находится в верхнем положении (при полной осевой нагрузке), толкатель также расположен вверху. Для открытия клапана поршень 2 должен переместиться вниз. При небольшом его перемещении наклонные ребра 11 поршня 2 не выходят ниже ребер 9 вставки. При этом мембрана опирается только ца ребра вставки, и усилие от нее на поршень 2 не передается.
Когда рычаг находится в крайнем нижнем положении (наименьшая осевая нагрузка), поршень 2 должен максимально переместиться вниз для открытия клапана, поскольку толкатель также будет находиться в нижнем положении. В случае максимального перемещения поршня 2 вниз его наклонные ребра опустятся ниже ребер вставки. При этом активная площадь мембраны становится наибольшей. В результате в полости II установится давление воздуха, примерно равное 1/3 давления на входе в регулятор.
При растормаживании колес давление воздуха в полости 1 упадет, и поршень 2 переместится вверх. При этом клапан сядет на седло поршня 2, разобщая полости I и II, и оторвется от толкателя. В результате сжатый воздух из тормозных камер колес средней и задней осей через полость II и полый толкатель выходит в атмосферу, отгибая края резинового клапана. А все элементы регулятора возвращаются в исходное положение.
Рассмотренные регуляторы корректируют давление рабочего тела (воздуха) для обеспечения одновременной блокировки колес передней и задней осей. При этом происходит упреждающая блокировка колес передней оси. Однако такой способ торможения не является наиболее эффективным и безопасным с точки зрения сохранения устойчивости движения автомобиля при торможении. Кроме этого, происходит излишний износ шин.

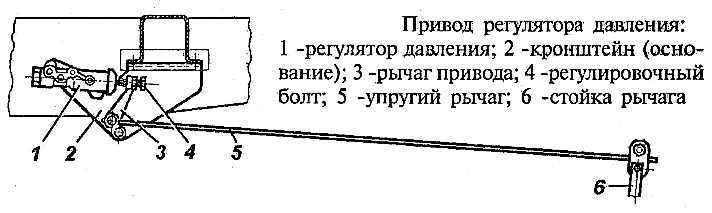

Регулировка и замена регулятора давления
Регулировку производим в процессе эксплуатации автомобиля и после замены задних рессор или заднего моста.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Устанавливаем снаряженный автомобиль на ровной горизонтальной площадке.
Ключом «на 17» ослабляем затяжку контргайки регулировочного болта.
Ключом «на 10» отворачиваем регулировочный болт на 2–3 оборота.
Заворачиваем регулировочный болт до соприкосновения его с хвостовиком поршня, после чего доворачиваем болт еще на четыре грани головки болта.
Удерживая регулировочный болт ключом «на 10», затягиваем его контргайку ключом «на 17».
Проверяем правильность регулировки, наблюдая сбоку за резко тормозящим автомобилем. При исправном регуляторе и правильной регулировке должно наблюдаться некоторое опережение блокировки передних колес относительно задних. Если опережения не наблюдается, отворачиваем регулировочный болт регулятора на две грани и повторяем проверку блокировки колес при движении автомобиля.
В корпусе регулятора давления имеется контрольное отверстие, закрытое резиновой заглушкой. Вытекание рабочей жидкости из-под этой заглушки свидетельствует о потере герметичности уплотнительных элементов внутри регулятора. В этом случае заменяем регулятор в сборе.
Для замены регулятора сливаем тормозную жидкость (см. Прокачка тормозной системы и замена тормозной жидкости).
Ключом «на 12» отворачиваем штуцеры трех тормозных трубок и отсоединяем их от регулятора.
Тем же ключом отворачиваем два болта крепления регулятора к кронштейну…
…и снимаем регулятор.
При необходимости замены рычагов,…
…удерживая ключом «на 10» болт крепления стойки рычага к кронштейну заднего моста, ключом той же размерности, отворачиваем гайку и вынимаем болт.
Отсоединяем стойку рычага от кронштейна заднего моста.
Удерживая болты крепления кронштейна регулятора ключом «на 12», отворачиваем ключом «на 13» их гайки…
…и снимаем кронштейн с рычагами.
Устанавливаем кронштейн и регулятор в обратной последовательности, после чего прокачиваем систему (см. Прокачка тормозной системы и замена тормозной жидкости).
2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com
Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com
Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.
Для рекламодателей:Forty@hotmail.ru

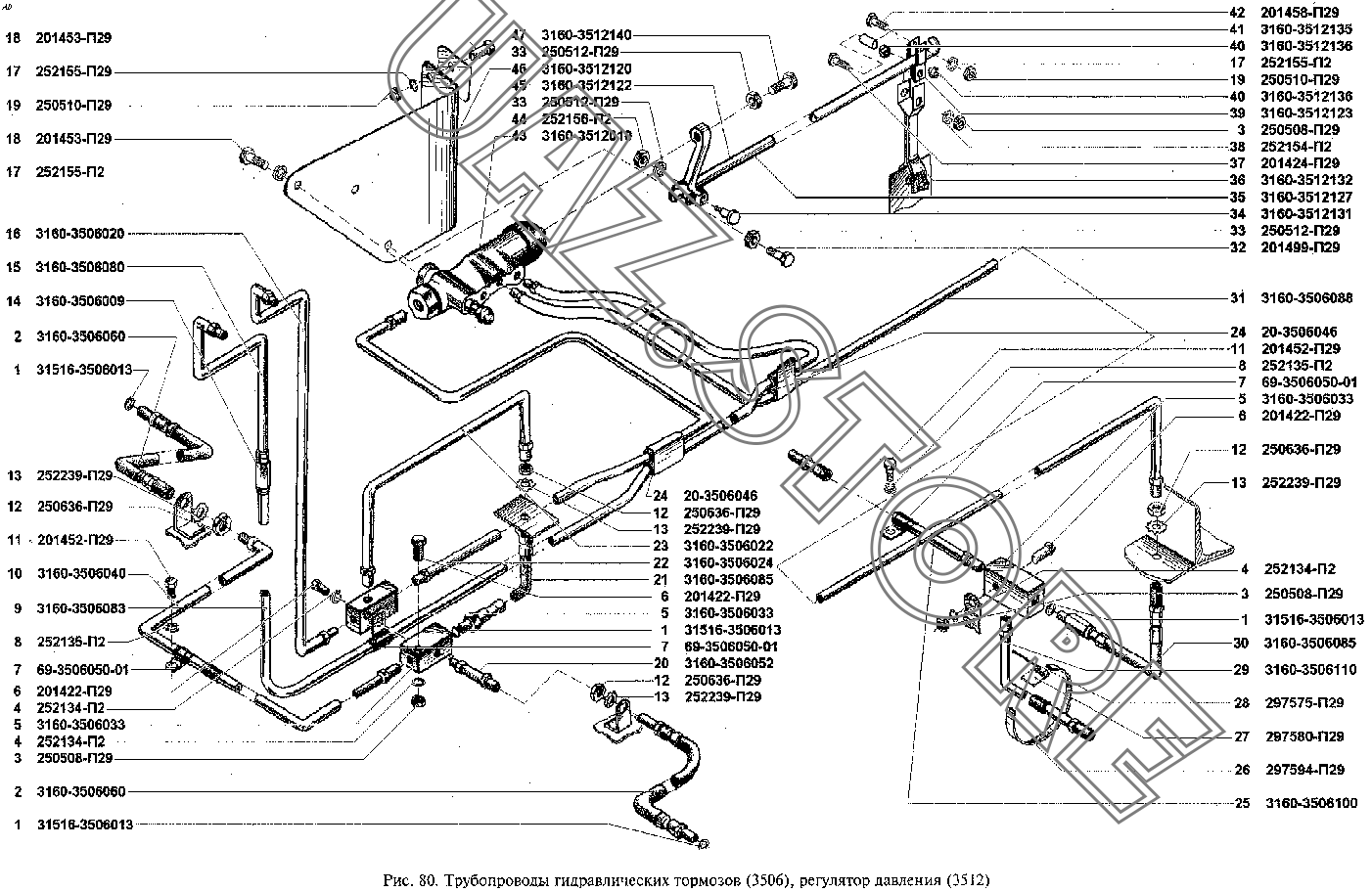

Проверка регулятора давления тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, регулировка свободного хода педали тормоза.
При проведении сезонного технического обслуживания на грузопассажирских автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 необходимо проверять работоспособность регулятора давления тормозов, очищать от грязи и проверять надежность его крепления. Внешним осмотром надо убедиться, что регулятор и детали его привода не имеют повреждений, отсутствуют подтекания тормозной жидкости, отсутствуют люфты в соединении стойки с упругим рычагом и кронштейном на заднем мосту.
Проверка и регулировка регулятора давления тормозов на УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
При осмотрах гидропривода рабочей тормозной системы необходимо обращать внимание на расположение контрольной заглушки регулятора давления тормозов и отсутствие подтекания из-под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора
При выступании заглушки из отверстия и подтекании тормозной жидкости регулятор подлежит ремонту или замене.
В процессе эксплуатации и при замене задних рессор, необходимо регулировать усилие упругого рычага привода на поршень регулятора. Регулировку необходимо производить в следующей последовательности :
1. Установить снаряженный автомобиль на ровной горизонтальной площадке, ослабить контргайку регулировочного болта регулятора и отвернуть его на 2-3 оборота. 2. Завернуть регулировочный болт до соприкосновения его с хвостовиком поршня регулятора и довернуть болт еще на 2/3 оборота (4 грани головки болта), затянуть контргайку.
3. Проверить ход поршня регулятора и правильность регулировки при движении автомобиля. Для этого, двигаясь по прямому горизонтальному участку дороги с сухим асфальтовым покрытием, затормозить автомобиль до блокировки колес. При исправном регуляторе давления и правильно выполненной регулировке его привода, должно быть некоторое опережение блокировки передних колес относительно задних.
В случае опережающей блокировки задних колес по отношению к передним, необходимо дополнительно отвернуть регулировочный болт на 1-2 грани его головки, и повторить проверку при движении автомобиля.
Регулировка свободного хода педали тормоза на УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Свободный ход педали тормоза нужно проверять при неработающем двигателе. Регулировку свободного хода педали тормоза производят изменением длины вертикальной тяги привода. Полный ход педали тормоза должен быть не более 200 мм. Свободный ход педали тормоза должен быть в пределах 5-14 мм.
-
Opel astra h как отключить esp
-
Ваз не держит обороты инжектор ваз
-
Отщелкивается пистолет при заправке лачетти
-
Фольксваген гольф 3 заводится и глохнет
- Ситроен с4 дергается при разгоне
Устройство и принцип работы регулятора тормозных сил
Функции и назначение регулятора тормозных сил
В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.
Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

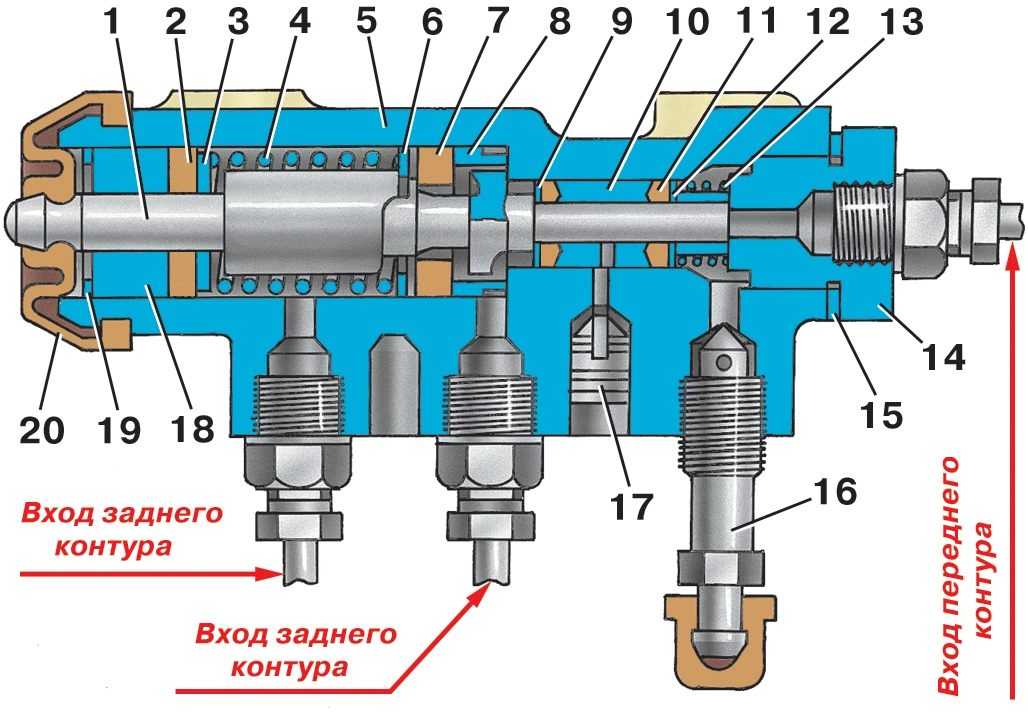

Устройство регулятора
- корпус;
- поршни;
- клапаны.
Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.
Принцип работы регулятора
Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.
Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.
https://youtube.com/watch?v=y_BhrjFYB0g
Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.
Если демонтировать регулятор из тормозной системы, может возникнуть достаточно неприятная ситуация:
- Синхронное торможение всеми четырьмя колесами.
- Последовательная блокировка колес: сначала задних, затем передних.
- Занос автомобиля.
- Риск дорожно-транспортного происшествия.
Выводы очевидны: регулятор тормозных усилий не рекомендуется исключать из тормозной системы.
Стоит ли убрать колдуна(зад-барабан) (Очень важно ваше мнение, коллеги)
И все-таки, может убрать колдуна, и поставить тройник, как в старые добрые времена на советских машинах. Ну плоховато зад тормозит. Поставил новые колодки «Bendix», заменил тормозуху ( каждые 2 года! — не лень ведь), барабаны на пределе, но не критично — 230 мм. (Новый 231 мм на моей модели). А все-таки туповаты тормоза для такой машины, и видимо, как следствие недостаточной эффективности зада перегревается перед. Знаю, удаление регулятора — спорный вопрос. Так вот и хочу увидеть: кто «ЗА», а кто «ПРОТИВ». Кстати, если кто знает, где можно в Москве прикупить тройник заместо колдуна — дайте наводку, плиз.
Для тех, кто заморачивается вопросом убрать/неубрать колдун, настоятельно рекомендую прочитать вот это
Мастер советчик
05.10.2004
#2
если зад начнет тормозить как ты хочешь, в один прекрасный момент получишь срыв задней оси, зимой будет экстрим не передаваемый %)))
это же переднепериводная машина, как этот снос компенсировать. а никак на заднем приводе все куда понятнее и проще, на переднем дай бог если успеешь тапку в пол и она выгребет.
оно так и задумано, чтобы задняя ось не тормозила когда не надо, в исправной и хорошо отрегулированной тормозной системе задние тормоза почти не должны тормозить
Мастер советчик
05.10.2004
#3
Завсегдатай
05.10.2004
#4
chestni
Профессиональный советчик
05.10.2004
#5
Завсегдатай
06.10.2004
#6
Мастер советчик
06.10.2004
#7
а вот как раз на машинах с АБС еще можно выкинуть колдуна, АБс не даст распустить в юз задний контур, поэтому теоритически он там не нужен.
на практире задницу переставляет с АБС немного, т.е. не стоит его трогать
Ла-ла-ла-ла-ла-лалала
06.10.2004
#8
2 krt — ну не нужно так про тазики. Зубилы — тоже переднеприводные аппараты.
2 Mike — на сколько я помню, на передние тормоза приходится около 80% «тормозов». Зад же тормозит вего каких-то 10-20%. Поэтому там и ставят более слабые тормоза (диски меньшего радиуса, невентилируемые и т.п.) Если задние тормоза будут перетормаживать, то, как уже говорили выше, сильно возрастает риск срыва задней оси — что, как следствие, в лучшем случае приведёт к заносу (дай Бог — контролируемому), а в худшем (особенно на скользком дорожном покрытии). Если тебя не устраивают твои задние тормоза — есть масса надёжных спопобов увеличить их эффективность. Мне, скажем, моих тормозов тоже не хватает, посему: я хочу постаить тормоза от Golf GTi или VR6. ЧТо и тебе советую Самое простое решение — поставь диски и колодки «усиленые» Если сзади барабаны — поставь диски, НО при этом и усиль передние тормоза (поэтому проще брать тормоза уже отрегулированые перёд-зад). Возьми себе с Passat VR6. Если и этого будет мало (но этот вариант уже для экстремалов с деньгами) — 8 поршневые скобы спереди, 4-поршневые сзади, перфорированные диски увеличенного радиуса и колодки соответствующие. Но имхо лучшим решением тут будет установка тормозов с VR6. А колдун не снимай ни в коем случае. Подумай — дорога ли тебе жизнь твоя, твоих пассажиров и других на дороге. Тормоза — та вещь, которая должна дорабатываться в машине первой и которая должна быть настроена лучше остальных. Удачи тебе.
Мастер паста
06.10.2004
#9
Был печальный опыт езды без колдуна((( И никакое мастерство высшего пилотажа не помогло((( «жопа» перетормазила тогда когда это просто не могло быть(((
Короче не надо его снимать. если есть деньги- купи новый, если нет- разборка рулит))) ЗЫ: других вариантов советую не рассматривать.
banzay
Участник 2-го Всесоюзного слёта «Друзья Жигулей» в 83г
06.10.2004
#10
Колдун надо просто напросто настроить, лучше в приличном VW сервисе. Если опять торможение не устраивает то: 1) поставить «другие» колодки 2) установить задние дисковые, а передние вентилируемые Если опять мало то: замена машины в сборе
голоса
Рейтинг статьи
Как проверить датчик АБС
Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.
Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.
Работа абс на автомобиле
При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.
При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.
Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.
Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.
Устройство датчика абс
Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.
Неисправности датчика абс
Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».
Проверка датчика абс
При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.
Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.
Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.
Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.
К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.
Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.
Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

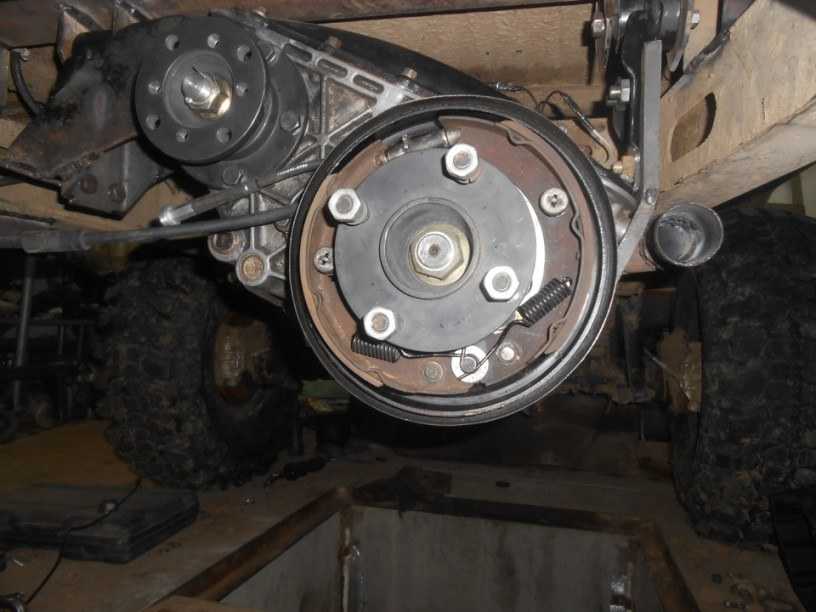

Для чего нужен ручник на УАЗ Патриот
Тормозная система – это необходимый элемент для работы автомобиля, он выполняет важную роль во время торможения машины. Все модели авто оборудованы стояночным тормозом, предназначенным для удержания внедорожника на неровных поверхностях. Ручник УАЗ Патриот имеет стандартную конструкцию, его можно ремонтировать или заменять.
Для чего нужен ручник на УАЗ Патриот
Ручной привод используется в тех случаях, когда машину необходимо поставить на склоне.
Используя стояночный тормоз, водитель должен быть осторожен, т. к. во время движения различные манипуляции могут привести к заносу автомобиля.
Из чего состоит
Основой ручного привода внедорожника УАЗ Патриот являются 2 узла:
- механизм срабатывания;
- привод механизма.
Рычаг для включения тормоза располагается между водительским местом и пассажирским сиденьем. Во время поднятия механизма осуществляется передача усилия на систему, которая состоит из 3 тросов. Они соединены как между собой, так и с задними тормозными колесами автомобиля.
Специальные регулируемые наконечники соединяют тросы с деталями каркаса. Это позволяет регулировать систему без замены элементов. Установленный механизм разводит задние колодки УАЗ Патриот так, что они прижимаются к барабану и останавливают движение автомобиля. Для того чтобы снять внедорожник с ручного привода, необходимо опустить рычаг вниз.

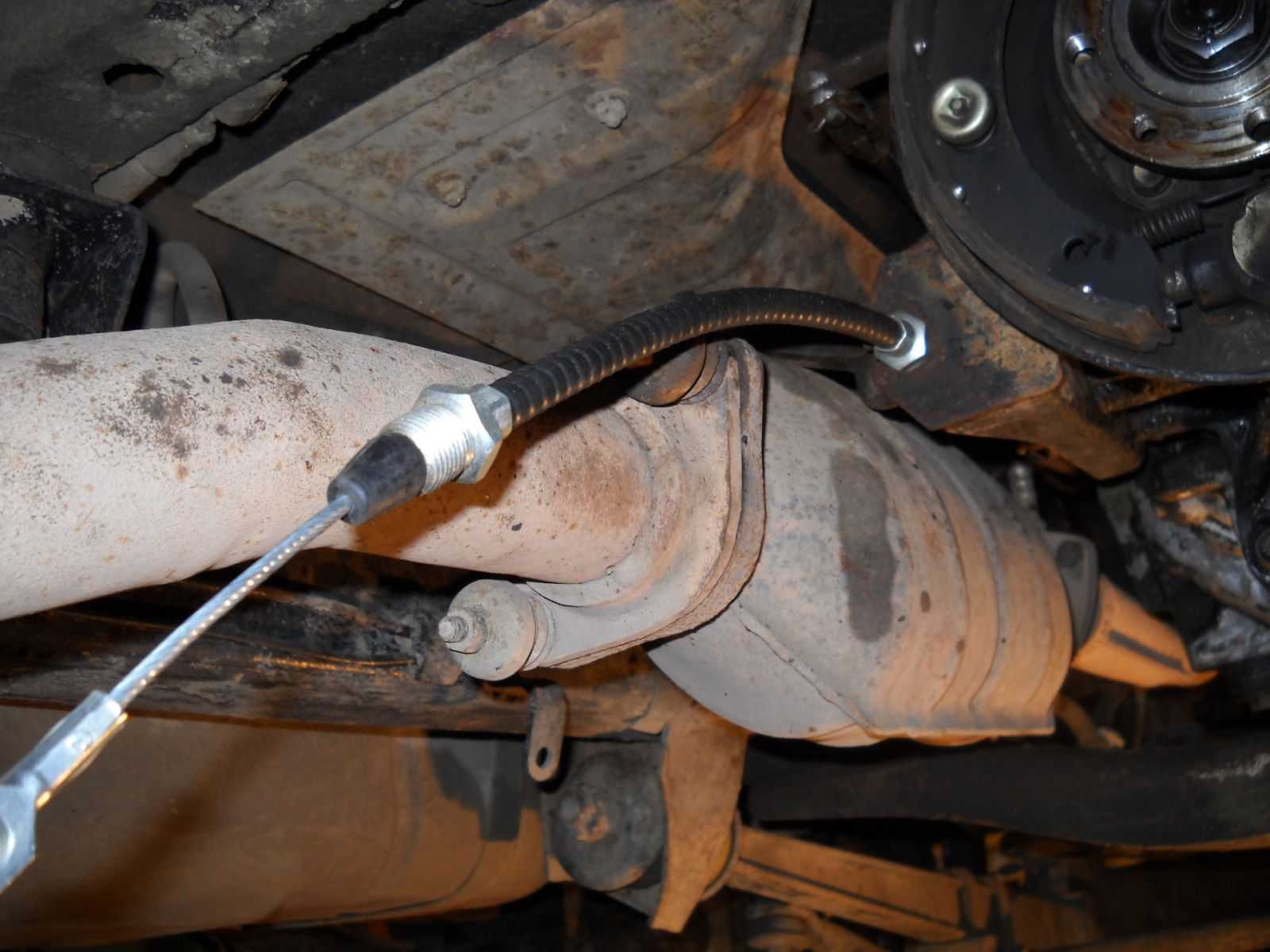

Регулировка ручника
Со временем тормозной механизм перестает стабильно функционировать и появляется необходимость его подтянуть. Первый признак – это увеличение количества щелчков при подъеме рычага. Это явление связано с тем, что трос вытягивается, между колесами образуются зазоры. Тормоза начинают выходить из строя, автомобиль перестает реагировать на сигналы системы.
Вначале нужно перевести рычаг в нижнее положение. С помощью ключа на “11” закрутить винт, колодки должны плотно прижаться к барабану. Сделать 3 оборота, барабан начнет вращаться. Во время движения он не должен задевать колодки.
Следующий этап – отрегулировать работу трансмиссионной системы с помощью ключа на “10”. Необходимо извлечь контргайку вилки и ее соединитель с рычагом привода. Далее следует соединить отверстия вилки и рычага, установить палец, устройство зашплинтовать. Регулировка завершена, если щелчков при поднятии рычага не более 3-5.
Особенности замены
В случае когда регулировка не приносит положительного результата, необходимо заменить трос ручного тормоза. Следует извлечь облицовку тоннеля, достать наконечник и рычаг. Деталь конструкции нужно отвести от рычага и вывинтить болты крепления. Затем потребуется провести извлечение пальца и наконечника. Удерживая трос, выкрутить болты, которые закрепляют его в конструкции. Теперь можно устанавливать новый трос, выполняя те же этапы, но уже в обратном порядке.
Проверка работоспособности регулятора давления на автомобиле ВАЗ 2115
Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.
|
|

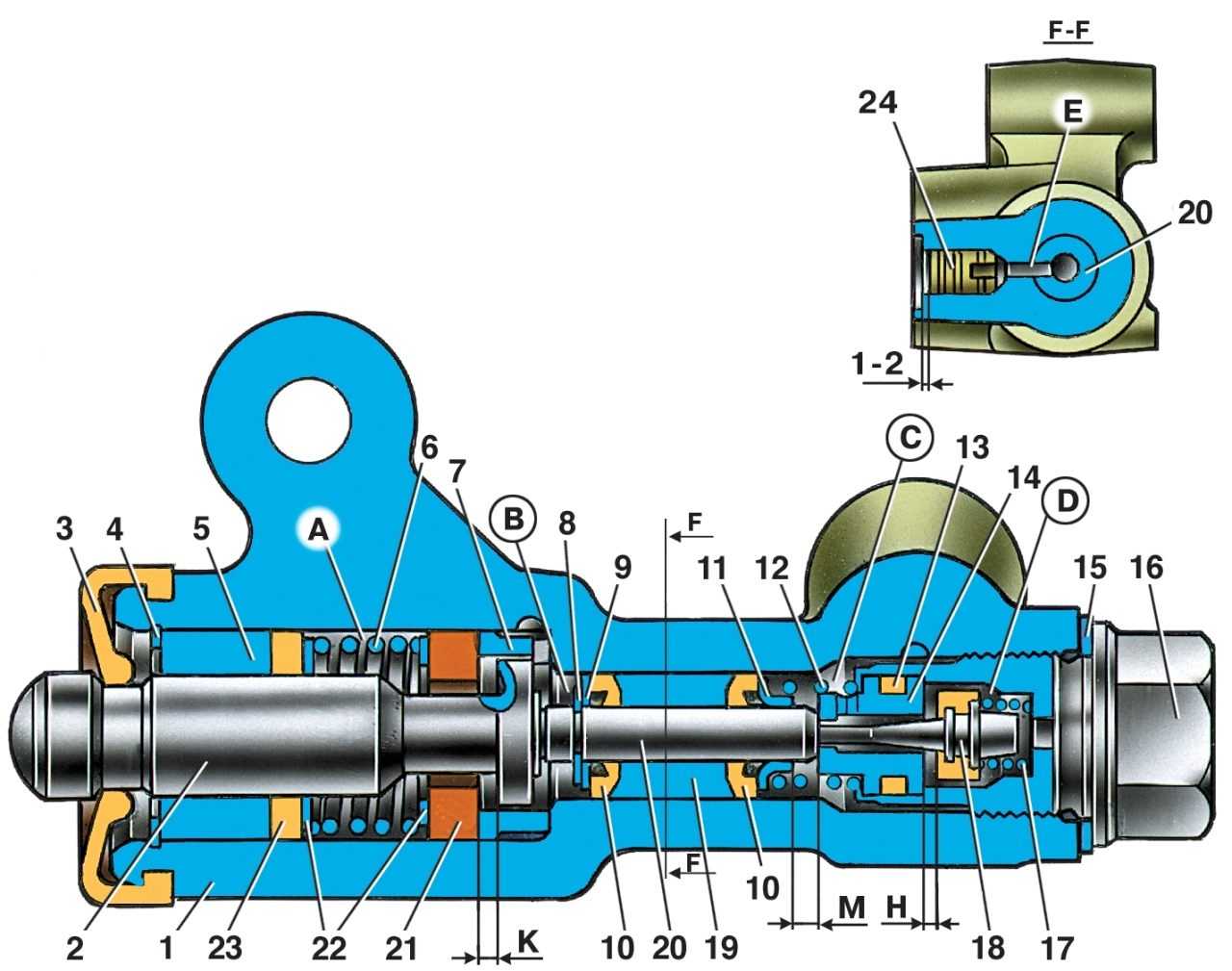

Рис. 6.4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры |
|
|

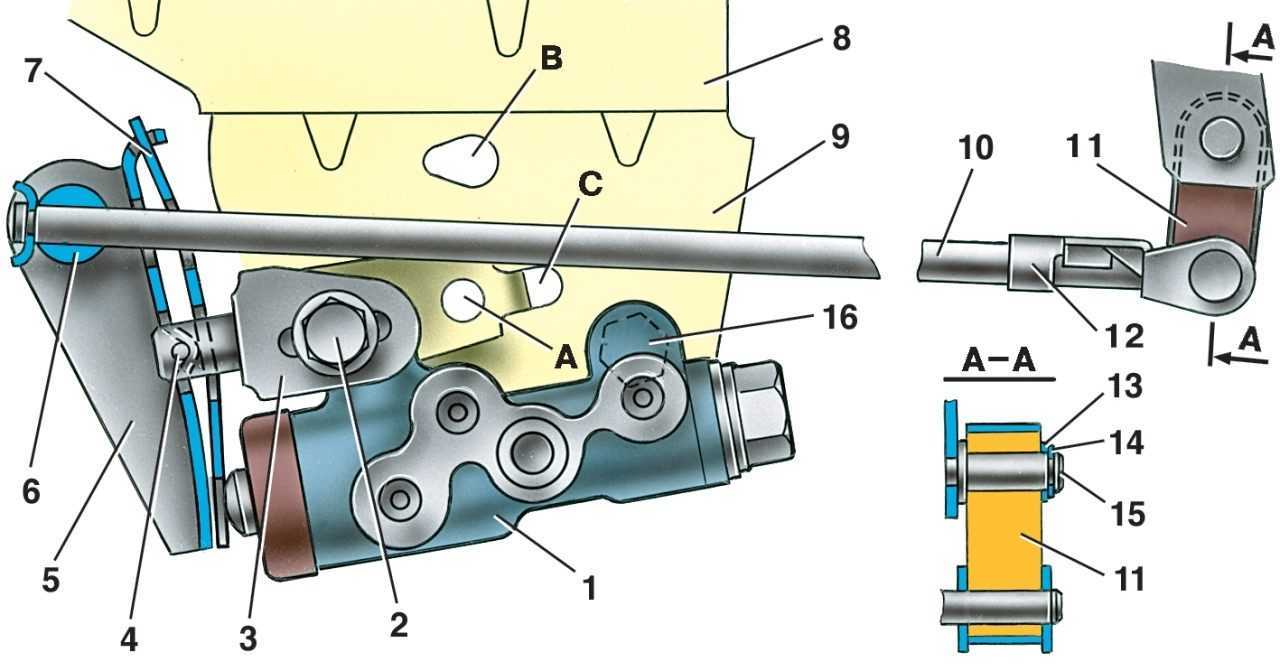

Рис. 6.3. Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия |
Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 (см. рис. 6.4) утоплена в отверстие корпуса на 1–2 мм, отсутствует люфт в соединении серьги 11 (см. рис. 6.3) с упругим рычагом 10 и пальцем 15 кронштейна.
Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6.4) при этом должен выдвигаться из корпуса на 1,6–2,4 мм, сжимая пластинчатую пружину 7 (см. рис. 6.3) до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.
Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. подразд. «Регулировка привода регулятора давления»).
Видео про «Проверка работоспособности регулятора давления на автомобиле» для ВАЗ 2115
https://youtube.com/watch?v=zQf1vBy3MeE
Как проверить регулятор холостого хода. Несколько способов.
Регулятор холостого хода ВАЗ 2115. Симптомы неисправности, замена.
Регулятор напряжения.Причина для замены.
Эффективность работы антиблокировочной системы
Благодаря наличию в тормозной системе АБС есть возможность существенно сократить тормозной путь, что позволяет водителю в условиях экстренного торможения сохранить хорошую управляемость автомобилем. Это позволяет избежать многих непредвиденных ситуаций и даёт возможность в процессе торможения маневрировать. Перечисленные достоинства делают антиблокировочную систему важным элементом тормозной системы.
Наличие в машине ABS для неопытного водителя в любом случае лучше, оно позволяет осуществлять экстренное торможение даже интуитивно понятным способом, приложив максимальное усилие к педали тормоза, при этом сохраняя возможность маневра.
Среди многочисленных достоинств антиблокировочной системы, по мнению специалистов, существует единственный недостаток – торможение автомобиля на рыхлых участках (гравий, песок, высокий снег). Тормозной путь становится гораздо длиннее, чем при полной блокировке колёс, поскольку автомобиль не «закапывается» в рыхлое покрытие, а продолжает нормальное движение. Однако сегодня современные ABS уже имеют алгоритмы, которые успешно применяются при торможении даже на таком покрытии.
