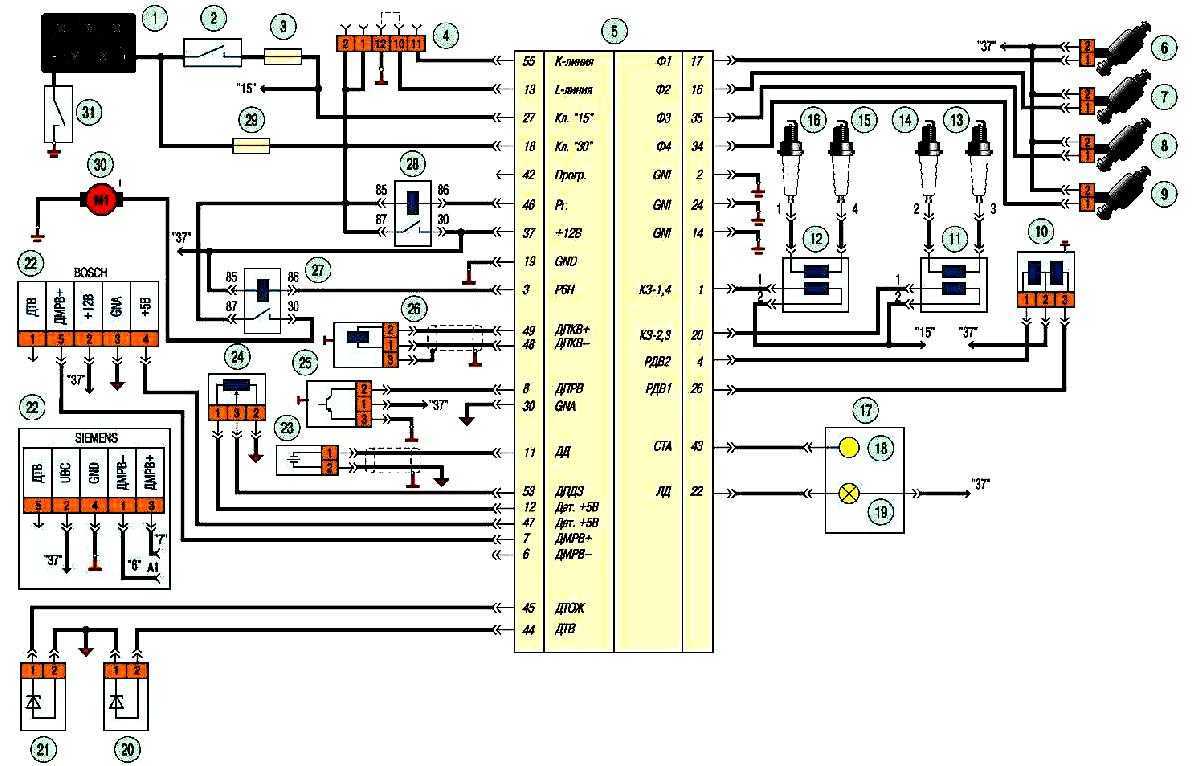

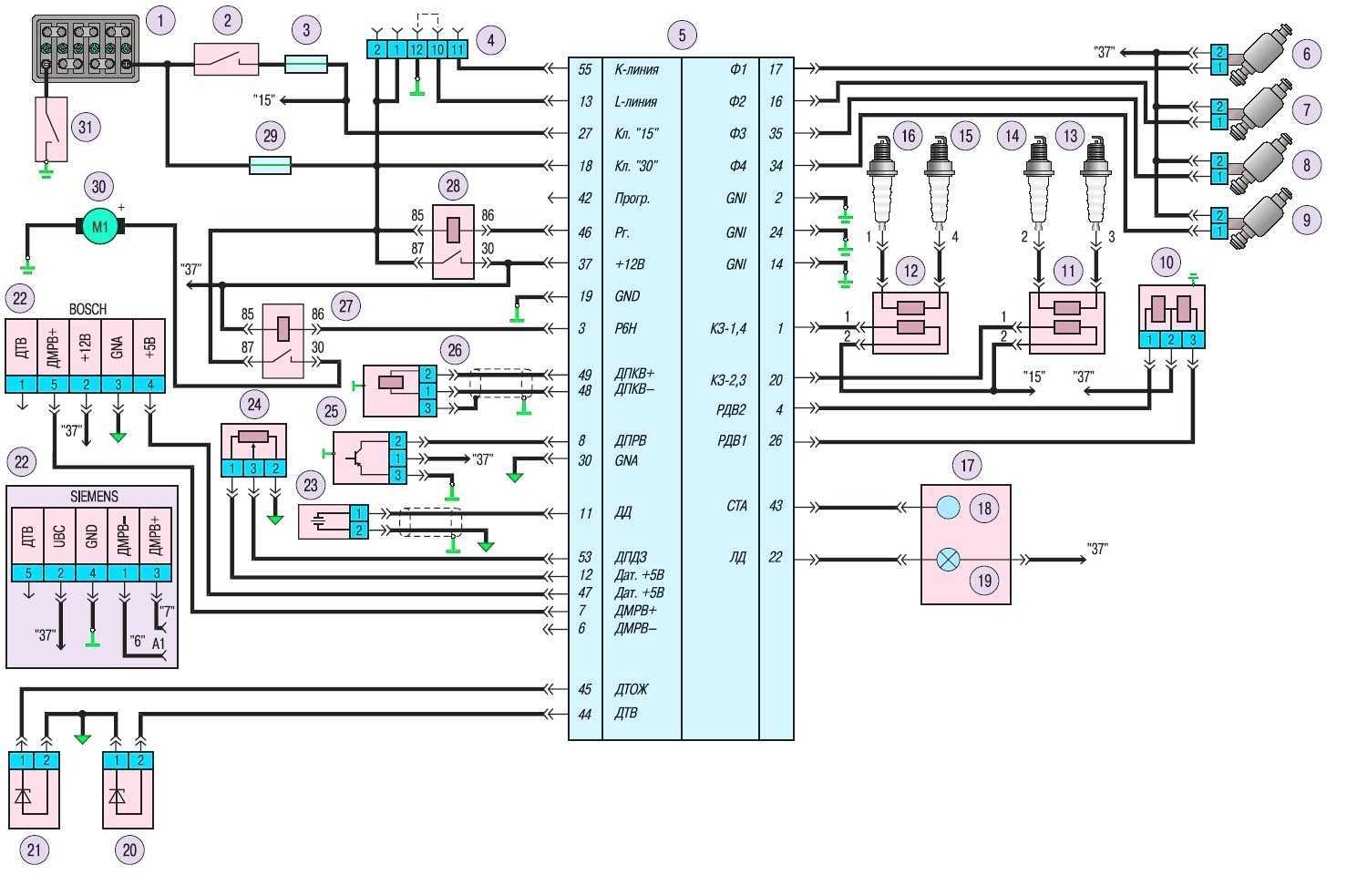

Схема реле бензонасоса уаз буханка инжектор

Топливная система в инжекторном уаз

Инжектор

Здесь несколько иначе. У инжекторных машин типа «Патриот» он установлен прямо в бензобаке и если бензонасос не работает, то это связано обычно с отсутствием напряжения на нем или просто его износом (не создает нужного давления).

11 Comments on “Проблемы с бензонасосом на УАЗ -ике”

Мне пришлось поменять вместе с бензонасосом еще и распредвал, выработка была ужасная, непонятно почему.

Выработка на лапке в месте касания с эксцентриком, можно ли ее наварить и обточить?

Обломился рычаг ручной подкачки на бензонасосе, как закачивать без него?

Ну или гонять стартером или заливать прямо в карбюратор

Поменял бензонасос на УАЗ инжекторный и все равно не засасывает топливо.

Питание подходит? Был случай когда умудрился передавить топливную трубку от бензобака, бензин естественно не поступал. В баке ничего не плавает?

А чем отличается от остальных бензонасос PEKAR? Чем хорош? Может тоже куплю. У меня сейчас проблема, в жару. Не хочет качать и всё…

PEKAR на рынке автомобильных запчастей много лет, что повышает доверие и выпускает запчасти ко многим автомобилям. Ездил в жару 35-36, мотор на пределе 95 — 98 градусов отказов не было.

коллеги если бензин не поступает в карб. то и в фильтре его не должно быть. или я не прав.

Если бензин не пропускает фильтр, то именно в фильтре он будет. Так бывает когда фильтр тонкой очистки был намочен (к примеру).

Категория: УАЗ 469 » Ремонт УАЗ 469 | Дата: 5-12-2013, 14:04

Бензонасос УАЗ 469 диафрагменного типа. Работает он благодаря наличию механического привода от распредвала. Принцип его работы такой. Эксцентрик набегает на один конец рычага, заставляя его другой конец опускаться вниз, увлекая за собой шток и диафрагму. Благодаря этому в его верхней полости создается отрицательное давление, открывающее клапан впуска и засасывающее бензин в наддиафрагмальную полость. Возвращается на место диафрагма благодаря установленной на ней пружине. Под ее давлением диафрагма толкает бензин в карбюратор через клапан нагнетания. Для бензонасоса УАЗ 469 характерны следующие поломки:

  1. Нарушение целостности диафрагмы;
  2. Уменьшение упругости пружины;
  3. Потеря клапанами герметичности;
  4. Износ тяги насоса и приводных рычагов.

Бензонасос УАЗ 469 крепится на блоке цилиндров слева посредством двух болтов на 13, к нему присоединены два медных топливопровода. Снять его не трудно. После демонтажа бензонасоса нужно проверить упругость пружины. В случае если усилие, необходимое для ее сжатия до 15 миллиметровой длины – менее, чем 5 кгс, пружину следует сменить. Если при обследовании оси рычагов и самих рычагов выявляется их заметный износ, то они подлежат, либо замене, либо восстановлению путем наплавки пружинной стали на место износа и подгонки по шаблону. В том месте, где был наплавлен металл, рычаг следует нагреть докрасна и закалить в воде. Если разработались отверстия, то их нужно, либо вначале заварить, после рассверлить, либо сразу запрессовать втулки, внутренние отверстия которых соответствуют диаметру оси. Собранную диафрагму УАЗ 469 нужно на 12 – 20 часов положить в бензин, чтобы ее листы стали мягче. Установку диафрагмы в бензонасос производим так:

  1. Ставим в нижнее положение ручной привод, корпус насоса берем левой рукой и прижимаем большим пальцем рычаг тяги диафрагмы до тех пор, пока его другой конец не поднимется до отказа вверх;
  2. Правой рукой сжимаем пружину и понемножку поворачиваем диафрагму против хода часовой стрелки пока тяга диафрагмы не соединиться с рычагом привода. Отверстия диафрагмы совмещаем с отверстиями в корпусе бензонасоса, поворачивая ее также против хода часовой стрелки;
  3. Под собранные всасывающий и нагнетательный клапаны подкладываем бумажные прокладки;
  4. Соединяя головку и корпус бензонасоса, ручной привод ставим в верхнее положение;
  5. Винты заворачиваем крест-накрест, дабы не допустить перекоса диафрагмы.

Собранный бензонасос УАЗ 469 устанавливаем на блок цилиндров, не забывая о прокладке, затягиваем болты, после чего закрепляем бензопроводы.

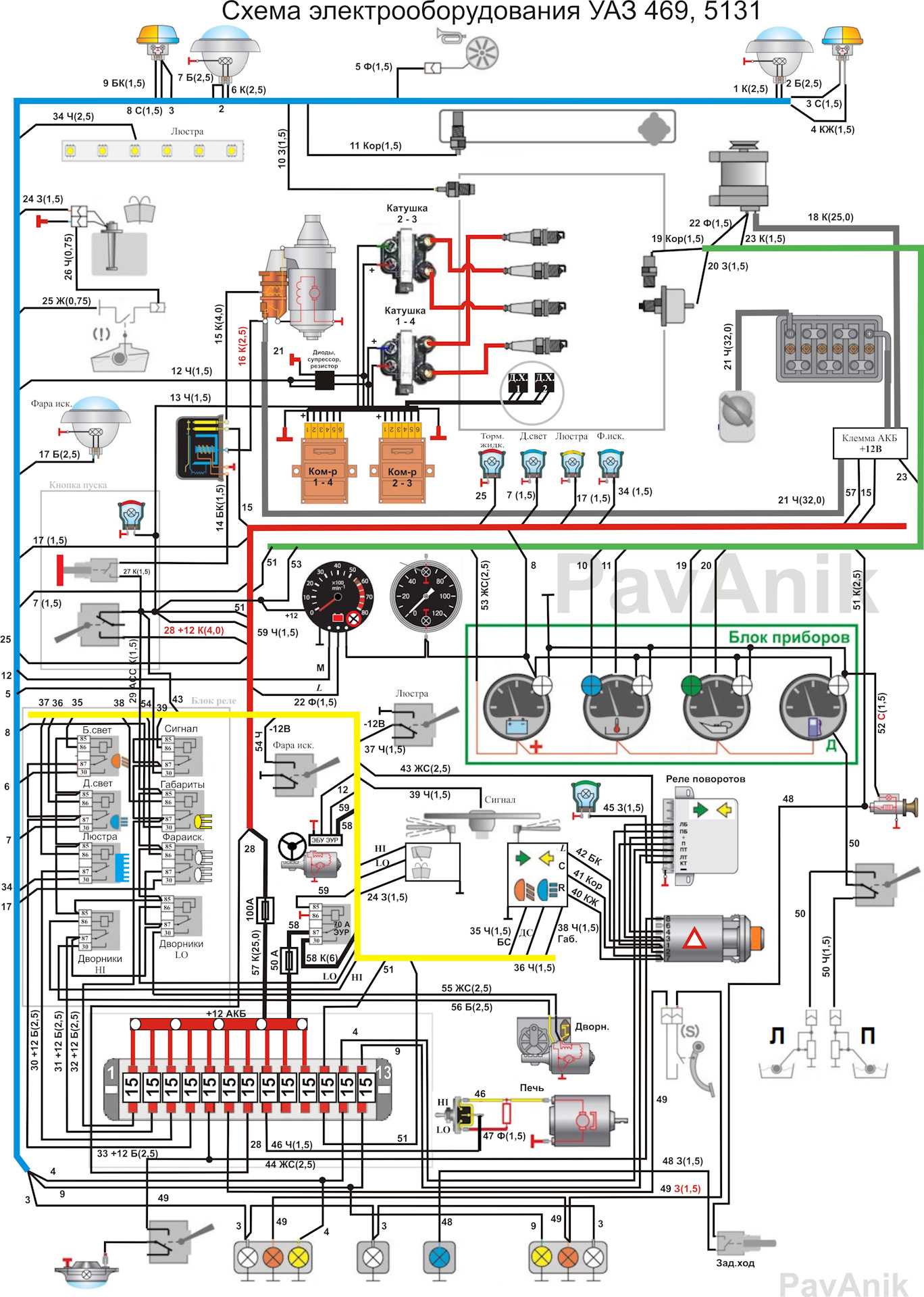

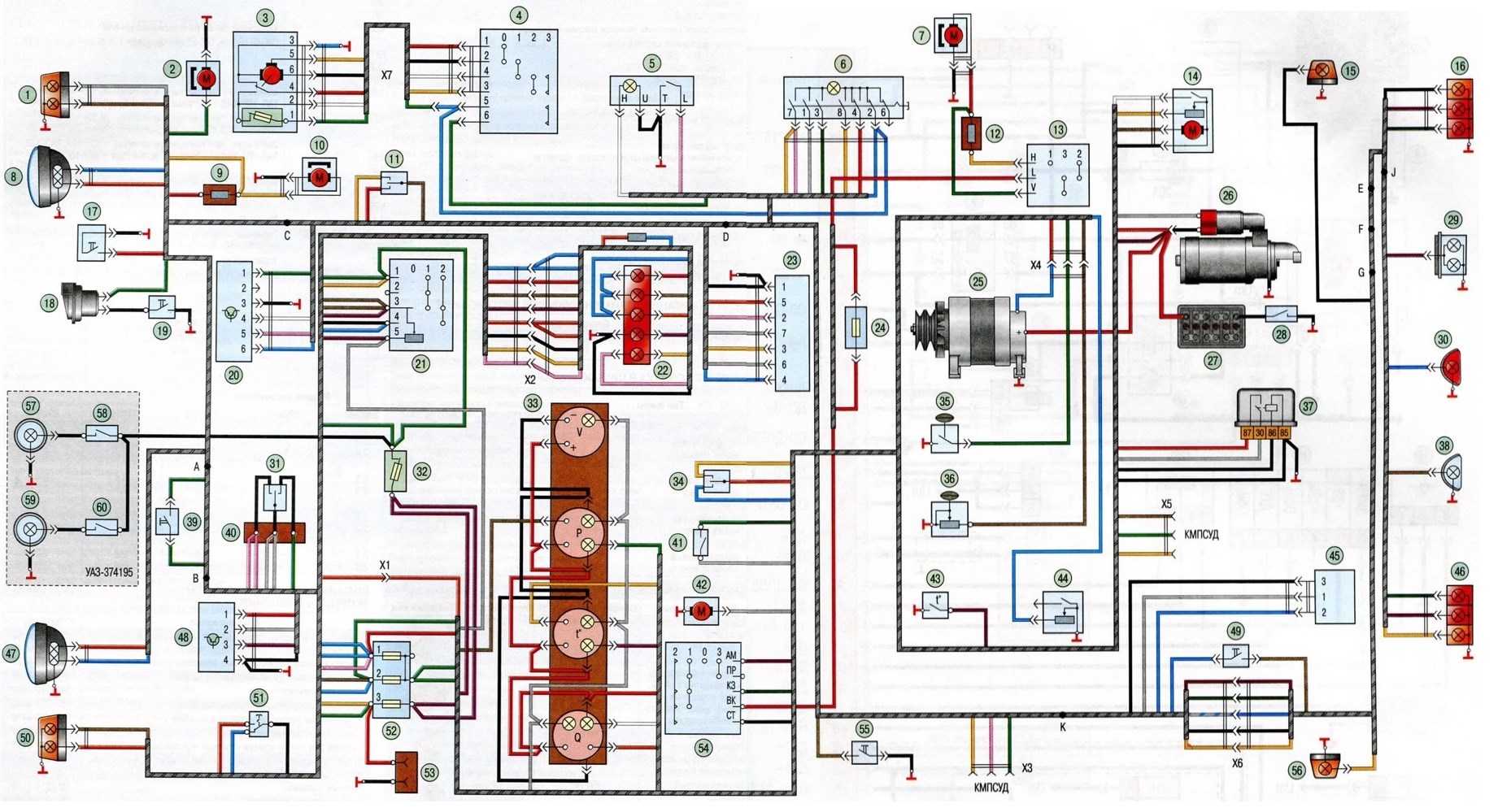

Электросхема Уаз Буханка с описанием предохранителей и реле и места их расположения

Каковы особенности электропроводки УАЗ Буханка? Как правильно диагностировать неисправность по электрической схеме? Мы расскажем вам об этом здесь.

Модели «Буханка» и 452, прославившиеся своими цельнометаллическими кузовами, послужили платформой для создания всевозможных автомобилей.

  1. УАЗ 2206 — автобус малого класса вместимостью 11 пассажиров,…
  2. УАЗ 3962-амбулатория; и
  3. УАЗ 396255 — переоборудование автомобилей скорой помощи для удовлетворения потребностей сельских районов; и
  4. УАЗ 39099 — рекламировался под названием «Фермер». Он мог перевозить шесть пассажиров и 450 кг груза.
  5. УАЗ 3741- тяжелый автомобиль для перевозки двух пассажиров и 850 кг груза, и
  6. УАЗ 3303 — грузовики с плоским и открытым кузовом, и
  7. УАЗ 3904 — грузопассажирский вариант, сочетающий в себе удобство металлического кузова для пассажиров и открытого кузова для груза.

Электропроводка автомобиля УАЗ 3909 идентична моделям 3741, 2206 и 3962.

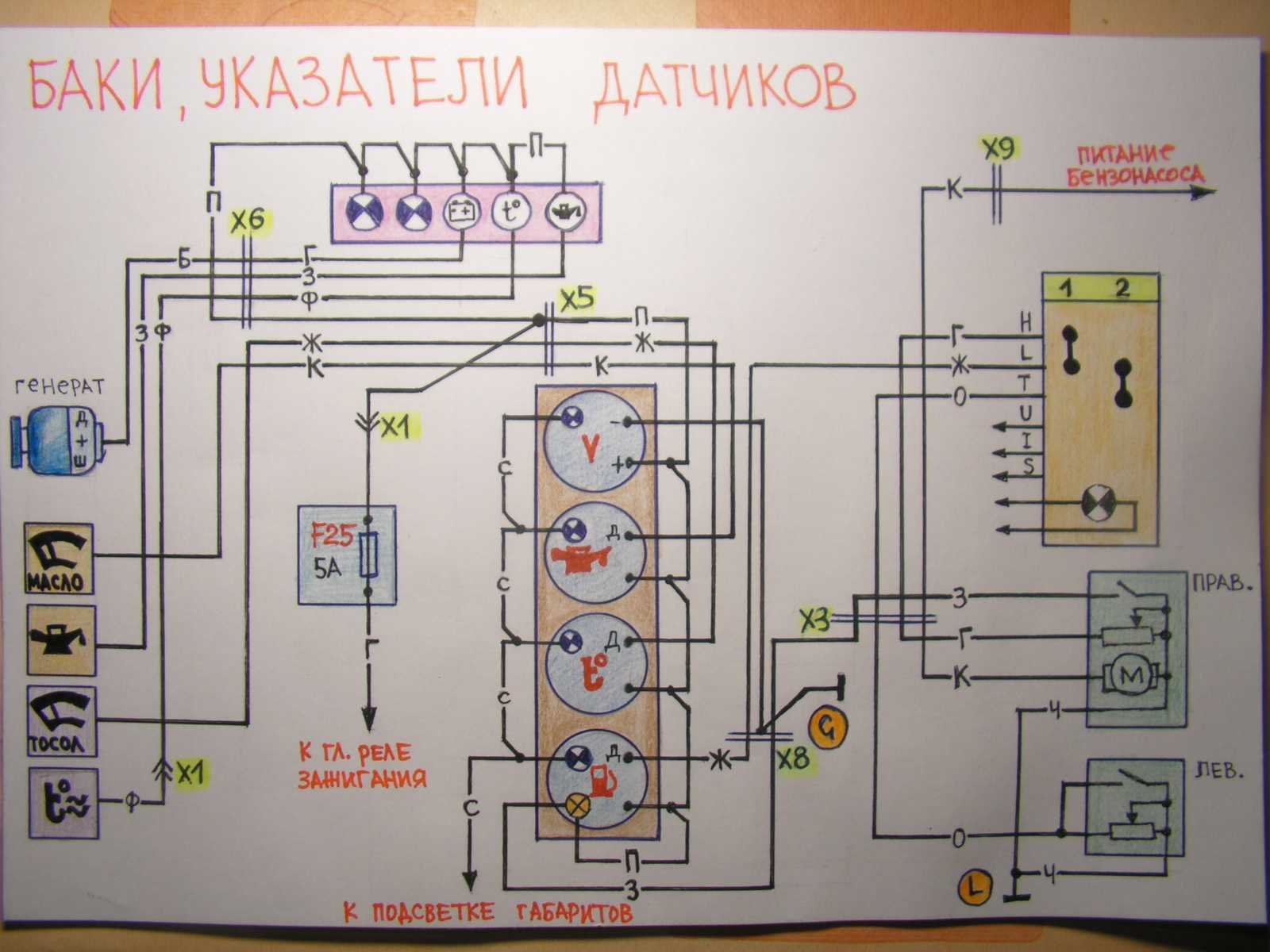

Бак топливный УАЗ: запас топлива для самой сложной работы

» Статьи » Бак топливный УАЗ: запас топлива для самой сложной работы Автомобили УАЗ зачастую эксплуатируются в самых жестких условиях и для них важна высокая автономность — эта задача решается наличием двух топливных баков большого объема. О топливных баках УАЗ, их назначении, функционале и особенностях работы, а также об обслуживании и ремонте читайте в этой статье.

Общий взгляд на топливные баки автомобилей УАЗ

Автомобили УАЗ созданы для работы в сложных условиях, по бездорожью и вдали от АЗС, что помимо прочего требует и наличия увеличенного запаса топлива. Эта задача решается комплектацией автомобиля двумя топливными баками большого объема и внесением некоторых дополнительных компонентов в топливную систему. Сегодня на УАЗах применяется топливная система двух типов:

  • Карбюраторная топливная система с равноправными баками без системы перекачки топлива между баками;
  • Топливная система с основным и вспомогательным баками различной функциональности и системой перекачки топлива между ними.

В первом случае оба бака одинаковы по конструкции и функционалу, а топливная система имеет простое устройство: баки соединены с трехходовым краном переключения (с его помощью выбирается бак, из которого осуществляется отбор топлива), через который топливо поступает на фильтр-отстойник, насос и фильтр тонкой очистки в карбюратор.

Во втором случае правый бак является основным, а левый — вспомогательным. Топливо в карбюратор или на рампу подается только из основного бака с помощью встроенного в него насоса. Баки связаны системой перекачки топлива, которая обеспечивает постоянную подачу бензина из вспомогательного бака в основной. В соответствии с нормами «Евро-2» и выше данная система оснащается компонентами для поглощения паров топлива и недопущения их выброса в атмосферу (эта задача решается с помощью сепаратора, адсорбера и системы пароотводящих шлангов).

В обоих случаях топливные баки выполняют несколько основных функций:

  • Хранение запаса топлива, необходимого для длительной эксплуатации автомобиля;
  • Предотвращение утечек и разливов топлива;
  • Обеспечение пожарной безопасности;
  • Подача бензина на фильтр и рампу (в баках инжекторных модификаций УАЗ со встроенным в бак насосом).

Все эти задачи решаются различными конструктивными решениями и особенностями, которые следует рассмотреть подробнее.

Типы и конструктивные особенности бензобаков УАЗ

Используемые в автомобилях Ульяновского автозавода бензобаки можно разделить на несколько типов:

  • Правые и левые баки автомобилей с карбюраторным двигателем без системы перекачки топлива;
  • Основные (правые) баки автомобилей с карбюраторным двигателем и с системой перекачки топлива;
  • Дополнительные (левые) баки автомобилей с карбюраторным двигателем и с системой перекачки топлива;
  • Основные (правые) баки инжекторных моделей с системой перекачки топлива;
  • Дополнительные (левые) баки инжекторных моделей с системой перекачки топлива.

Конструктивно все эти баки отличаются, что обусловлено возложенными на них функциями.

Наиболее просто устроены баки карбюраторных УАЗов без системы перекачки топлива. Каждый бак представляет собой емкость, сваренную из стальных штампованных половин и торцевых стенок, на верхней и нижней стенках которой располагаются вспомогательные компоненты. Для защиты от коррозии баки изнутри имеют специальное полимерное покрытие, снаружи обычно выкрашены в черный цвет.

Внутри емкости обычно располагаются один или несколько успокоителей. На каждом баке предусмотрена заливная горловина с выдвижным коленом (для удобства заливки топлива не пистолетом, а из канистры или иной емкости) и резьбовой пробкой, штуцеры для подключения топливных магистралей, отверстия для установки датчиков уровня топлива и сливные пробки.

Также на баке могут быть кронштейны, проушины для монтажа и другие компоненты.

Описание особенностей ЗМЗ 409

Данный мотор имеет простую и надёжную конструкцию. Значимой особенностью является прочный чугунный блок, непосредственно в котором расточены цилиндры. Между цилиндрами имеются каналы для отдачи тепла, а систему охлаждения.

Отличительной особенностью 409 мотора, является множество модификаций, на базе этого двигателя. Изначально планировалось на ДВС устанавливать разнообразное навесное оборудование. БЦ для всех модификаций был общий, поэтому в нём находились различные, каналы, множественные технологические отверстия, колодцы с резьбой, необходимые для разных моделей 409 двигателя. То есть, на каждом блоке вышедшем с конвейера, можно было собрать любую модификацию 409 мотора.

ГБЦ отлита из особо прочного алюминия, в ней находятся клапаны: 8 клапанов для впуска горючий смеси и 8 клапанов для выпуска выхлопных газов. На каждый, отдельный цилиндр, по 4 клапана, 2 выпускных и 2 впускных клапана. Для регулировки зазоров клапанов установлены гидротолкатели. Они на первых моделях часто ломались. Причина была в некачественных пластиковых башмаках, предназначенных для натяжения цепи ГРМ. При износе которых, отходы износа башмаков загрязняли масло. В последствии, башмаки были заменены звёздочками из металла. Проблема быстрого выхода из строя регуляторов зазора клапанов была окончательно решена.

Поршни 409 ДВС выполнены из алюминия, они обустроены терморегуляционными вставками. На дне поршней имеются специальные канавки, они предотвращают разрушение поршней и клапанов, при их встречи в движке, в случае выхода из строя системы привода ГРМ. Необходимо запомнить, что поршни, при одинаковом диаметре, 405 и 409 двигателей не подлежат замене. Их нельзя ставить с одного двигателя на другой. Всё дело в том, что для увеличения хода поршня, чтобы получить нужный объём ДВС, ось пальца была смещена на 4 миллиметра. Поршневые кольца, как обычно, имеют количество 3 штук. Компрессионные кольца напыляются пористым хромом. Нижнее кольцо защищается тонким слоем олова.

Коленчатый вал ЗМЗ 409 для прочности выполнен из чугуна. На данной модели коленвал имеет отличительную особенность, его кривошипный механизм, в сумме со смещённым осевым отверстием для пальца, обеспечивают ход поршня 94 см., что значительно больше, чем у 406 и 405 моделей. Разница составляет 18 миллиметров.

Другие узлы, механизмы и системы позаимствованы у ЗМЗ 405 и отличаются незначительно, в зависимости от модификации 409 модели.

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ «буханка». При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

при закрытии горловин нужно убедиться, что пробки находятся в исправном состоянии, особое внимание следует уделить целостности прокладок, позволяющих герметично закрутить пробки;
если УАЗ «буханка» заправляется частично, тогда сначала нужно заполнить левый бак;
вести постоянный контроль расхода топлива с учетом изменения объема данной жидкости в каждом баке (из-за протекания топлива между рассматриваемыми элементами);
если выявлены нарушения автоматического протекания жидкости из правой емкости в левую, используется топливо 2-го бака инжектора, для чего потребуется перелить жидкость из первой емкости; чтобы проделать такую работу, автомеханики рекомендуют создать избыточное давление в правом баке при помощи насоса, подсоединенного к клапану бензобака;
чтобы обеспечить питание мотора из правой емкости, потребуется отсоединить шланг от трубки соответствующего датчика левого бака и затем соединить его с трубкой, размещенной на поперечине кузова УАЗа инжектора;
каждый владелец данного автомобиля должен знать, что на промежутке между регулятором давления и электробензонасосом (при включенном зажигании и на протяжении нескольких минут после его выключения) для системы питании характерно давление в 300 кПа.

https://youtube.com/watch?v=tJ3sSVRC_Fo

Работы по ремонту топливной системы и установке инжектора не проводятся в вышеуказанные моменты. Первоначально потребуется снизить давление и ослабить пробку на соответствующем фильтре.

Самостоятельная чистка

Чаще всего требуется ремонт бензонасоса

Зачастую неполадки в работе топливной системы связаны с выходом из строя форсунок. Данные агрегаты легко можно очистить дома. Для этого потребуется специальная жидкость для промывания инжектора, бензин, этиловый либо изопропиловый спирт, ультразвуковая ванна. Последний агрегат оснащен генератором, батареей и усилителем. На дне находится излучатель импульсов. Необходимо учесть, что ванны могут иметь разную емкость и мощность.

Чтобы очистить форсунки, потребуется сделать раствор. Затем детали помещаются в данную жидкость на 10 минут. Для их очистки используют кисточку. У шприца отрезают нос и надевают его на форсунку. Промывка набирается и сливается в другую емкость.

Успешная очистка позволит быстро избавиться от проблем, которые ранее возникали при запуске УАЗа инжектора. Правильная работа форсунок обеспечивает нормальное функционирование КПП и возрастание максимальной скорости.

Автомобиль УАЗ буханка инжектор с полным приводом имеет высокий уровень проходимости. Представленный автомобиль может перевозить груз в пределах от 2 500 до 3 000 килограмм, а масса буксируемого прицепа без тормозов не должна превышать 750 килограмм, с тормозами 1 500 килограмм. УАЗ буханка может развивать скорость до 130 километров за час. Передний мост автомобиля марки УАЗ буханка инжектор отключен по умолчанию и активируется исключительно по необходимости. Это связано с тем, что постоянное функционирование переднего моста значительно увеличит расход топлива на УАЗ буханка инжектор, а расход топлива является одним из самых важных факторов при выборе автомобиля из-за нынешних экономических условий. Именно поэтому сегодня мы более подробно поговорим о топливной системе автомобиля УАЗ буханка инжектор.

Итак, в данной статье представлены такие довольно распространенные вопросы:

  • Что собой представляет топливная система на УАЗ буханка инжекторе?
  • Чем особенна топливная система автомобиля УАЗ буханка инжектор?
  • Как правильно провести самостоятельную очистку форсунок?
  • Самостоятельная промывка бензонасоса.

Типичные неисправности

Распространенные поломки электрического насоса подачи горючего на автомашинах УАЗ Patriot:

Клеммы насоса – первое, что требует проверки при ухудшении работы или полном выходе из строя электрического насоса.

  1. Если насос не качает горючее, то причиной поломки может быть обрыв кабелей или окисление контактов электропроводки, идущей к мотору помпы. Для устранения дефекта требуется осмотреть клеммы, подключенные к топливному модулю. Загрязнения и окислы очищаются наждачной бумагой. Для поиска точки обрыва кабеля используется тестовый прибор и электрическая схема автомобиля. Новый шнур прокладывается параллельно штатным жгутам, для крепления используется изоляционная лента или пластиковые хомуты.
  2. Повреждение изолятора на кабелях питания, подающих электрический ток к электродвигателю помпы. При коротком замыкании горит предохранитель, расположенный в распределительной коробке автомобиля УАЗ Патриот (находится в моторном отсеке). Для восстановления работоспособности необходимо устранить причину замыкания, а затем поменять плавкую вставку. Категорически запрещается исключать предохранитель из цепи питания или заменять устройствами, рассчитанными на повышенный ток.
  3. Если при включении зажигания помпа не работает, но предохранитель цел, то требуется проверка управляющего реле, расположенного в монтажном блоке под капотом машины. Для проверки необходимо открыть крышку распределительной коробки, а затем установить на место реле помпы аналогичный узел, управляющий работой электрического вентилятора. Если после включения зажигания электродвигатель насоса заработает, то требуется приобрести новое реле.
  4. Заклинивание ротора электродвигателя или выход из строя обмоток. Дефект возникает из-за естественного износа подшипниковых втулок, которые смазываются бензином во время работы помпы. Обмотки перегорают вследствие заводского дефекта или перегрева, вызванного недостаточным охлаждением узла. Для восстановления работоспособности узла требуется демонтировать топливный картридж из бака, а затем заменить поврежденные детали.

Основная информация о топливной системе

Расход топлива на автомобилях марки УАЗ зависит от его модификаций, а также времени года и стиле езды. Расход топлива на УАЗ буханка инжектор при передвижении с стабильной скоростью находится в промежутке от 13 до 18 литров на 100 километров. Топливная система на УАЗ буханка инжекторе не имеет краник, который переключает соответствующие баки. Это исключает нарушение подачи топливной смеси вследствие неправильного переключения крана или плохой герметичности.

Топливная система автомобиля УАЗ буханка инжектор состоит из нескольких агрегатов, одним из которых является топливный насос. К насосу топливная смесь поступает из левого бака по специальной трубке, которая располагается на датчике топлива автомобиля УАЗ буханка инжектор.

Топливная система автомобиля УАЗ буханка инжектор предусматривает дополнительную магистраль слива горючей смеси в левую емкость. В данную систему устанавливается струйный насос, способствующий перекачиванию горючей смеси из правого бака в левый. Инжектор в таком случае функционирует благодаря энергии, которая образуется во время сливания топливной смеси

Также стоит обратить ваше внимание на то, что из-за герметичности исключается протекание топливной смеси и её испарение. Между атмосферой и наливной трубкой правой емкости располагается блок с клапанами

Представленный агрегат инжекторного двигателя располагается на радиаторе под капотом.

Основные рекомендации по эксплуатации системы УАЗ буханка инжектор от опытных автолюбителей:

В случае частичного заправления топливного бака автомобиля УАЗ буханка инжектор необходимо вначале заполнять левую емкость;
Во время закрытия горловин обязательно необходимо убедиться в том, что клапаны имеют исправное состояние

Помимо этого не менее важно регулярно проводить проверку целостности прокладок, которые позволяют сохранять герметичность закрывания пробок;
Регулярно контролируйте затраты топливной смеси учитывая изменения объёма топлива в правом и левом баках;
При обнаружении нарушения автоматического протекания топливной смеси из правого бака в левый, используйте топливную смесь второй емкости инжектора, а для этого вам необходимо будет перелить топливную смесь из первого бака. Для того чтобы провести эти действия опытные автолюбители рекомендуют создавать избыточное давление в правой емкости с помощью насоса, который необходимо подсоединить к баку с бензином;
Для обеспечения беспроблемного питания двигателя из правого бака, необходимо рассоединить шланг и трубку соответствующего датчика левой емкости, а после этого соединить его с трубкой, которая расположена на поперечнике кузова автомобиля УАЗ буханка инжектор;
Абсолютно каждый автолюбитель, владеющий представленным автомобилем, обязан знать о том, что на промежутке между электрическим бензонасосом и регулятором давления, во время включения зажигания и несколько минут после этого, топливная система сохраняет давление около 300-ти кПа.

Для того чтобы правильно проводить снятие и установку бака необходимо знать его устройство. Следственно возникает вопрос: Из чего же состоит топливная система автомобиля УАЗ буханка инжектор?. Топливная система УАЗ буханка на инжекторном двигателе состоит из двух емкостей, фильтров и приемных трубок

Также следует обратить ваше внимание на то, что каждая емкость оснащается специальной глухой пробкой, благодаря которой топливная система остается в герметичном состоянии. К тому же, под капотом машины располагается клапан емкости с бензином, который обеспечивает поддержание постоянного давления в баке

Касательно струйного насоса, он представляет собой инжектор с прочным каналом, который подключается к трубопроводу слива горючей смеси в левый бак. К правому баку подключается инжекторный канал. Представленный агрегат располагается на рамке левого лонжерона.

Топливная система автомобиля марки УАЗ буханка инжектор имеет не менее важный элемент названный форсунками. Форсунка оснащена гидравлическим клапаном с соответственным приводом. Представленное устройство предназначается для дозирования и тонкого распыления горючей смеси в сторону впускного клапана цилиндра. Располагать форсунки необходимо справа на двигатель в специальные отверстия. Для установления форсунок используется двухконтактная розетка с защелками и пазами.

Где находится реле бензонасоса уаз буханка — Автомастер

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

  • F8 – 10 А (для аварийной сигнализации);
  • F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Блок предохранителей и реле на УАЗ вагонной компоновки, цепи защищаемые предохранителями

Блок предохранителей установлен в кабине, на надставке рейки панели передка под панелью приборов слева от водителя.

Кроме того, на санитарных автомобилях УАЗ-396295, грузопассажирских автомобилях УАЗ-396255 и микроавтобусах УАЗ-220695 оснащенных антиблокировочной системой тормозов АБС, установлен дополнительный блок предохранителей системы АБС. Он расположен на перегородке за сиденьем водителя.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.F1 на 10 ампер, контакт II — Резерв.

F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.

F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.

F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.F1 на 10 ампер, контакт II — Резерв.

F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка.F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.

F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.

F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Двигатель УМЗ 414 УАЗ-469, УАЗ-452

Краткое описание

Двигателем УМЗ 414 комплектовались автомобили УАЗ-469 и УАЗ-452. Серийное производство началось в 1978 году, одновременно продолжался выпуск двигателя УМЗ-451М. С 1986 года производился УМЗ-4146. Особенности. Мотор УМЗ 414 представлял собой дальнейшее развитие мотора УМЗ-451. 414-ый мотор по основным параметрам не имеет существенных отличий от 21-го. Его основное отличие от двигателя ГАЗ-21 в новой конструкцией блока цилиндров повышенной жесткости. Кроме того, передний сальник коленчатого вала получил наружную конструкцию. Масленый фильтр от Жигулей первой модели. Сама система смазки отличается от 451го мотора — масло в радиатор охлаждения масла поступает через фильтр непосредственно из канала смазки коренных подшипников. На двигателе установлен маслоуловитель системы вентиляции картера. Можно сказать, что двигатель 414 представляет собой переходную модель между 451 и 417 моторами. Степень сжатия на моторе 6,7:1. В системе питания применен однокамерный карбюратор. Водяная помпа крепится к ГБЦ. Моторесурс этого двигателя подняли с 120 до 150 тыс. км.

УМЗ 414 в дальнейшем послужил основой для УМЗ 417, получив иную ГБЦ (схожую с ГАЗ-24) и степень сжатия 7,0:1. Данный мотор развивает 92 л.с.

Характеристики двигателя УМЗ 414 УАЗ-469, УАЗ-452

ПараметрЗначение

Конфигурация L
Число цилиндров 4
Объем, л 2,445
Диаметр цилиндра, мм 92,0
Ход поршня, мм 92,0
Степень сжатия 6,7
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 56,6 кВт — (77 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 172 Н•м / 2200 об/мин
Система питания Карбюратор К-129В, К-131, К-131А
Рекомендованное минимальное октановое число бензина 76
Экологические нормы Евро 0
Вес, кг 165

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием.

Блок цилиндров алюминиевый с чугунными гильзами мокрого типа. Коленчатый вал и распределительный вал от двигателя ГАЗ-24. Также применяется набивка сзади с отдельным от последней крышки коренного подшипника держателем набивки. Впускной клапан имеет диаметр 44мм, выпускной — 36 мм. Коллектор с каналами круглого сечения и плавными изгибами под однокамерный карбюратор. Стоит отметить, что в зависимости от модели карбюратора и настроенности выпуска двигатель развивал мощность в диапазоне 77-80 л.с.

Обслуживание

Обслуживание мотора ничем не отличается от работ проводимых с двигателем УМЗ-417, прочитать о котором можно здесь .

← Другие двигатели УМЗПоделится с друзьями:

Page 2
  • УМЗ 417 УАЗ 469, 452 Буханка

    Объем: 2,4 л.Мощность: 92 л.с.

  • УМЗ 414 УАЗ-469, УАЗ-452

    Объем: 2,4 л.Мощность: 77 л.с.

  • УМЗ 451/451М УАЗ-469, Буханка

    Объем: 2.4 л.Мощность: 75 л.с.

  • УМЗ EvoTech 2.7 Газель Бизнес, Некст

    Объем: 2.7 л.Мощность: 106,8 л.с.

  • УМЗ-4216 2.9 Газель Бизнес, Некст

    Объем: 2.9 л.Мощность: 106,8 л.с.

  • УМЗ 421 УАЗ 469, 452, Симбир

    Объем: 2.9 л.Мощность: 91 л.с.

ОАО «Ульяновский моторный завод» (УМЗ) – российский производитель автомобильных двигателей. Завод входит в дивизион крупнейшего российского автомобилестроительного холдинга «Группа ГАЗ». Завод начал свою историю осенью 1941 года с производства стационарных малолитражных двигателей с водяным и воздушным охлаждением, применявшихся для создания подвижных электростанций, освещения блиндажей, полевых госпиталей, зарядки аккумуляторов. В 1968 году Ульяновский моторный завод приступил к освоению производства автомобильных двигателей, а в 1971 году вошел в состав производственного объединения АвтоУАЗ.

В настоящее время УМЗ является крупным предприятием России по производству силовых агрегатов для грузовых, пассажирских и многоцелевых автомобилей повышенной проходимости марки «ГАЗ» и «УАЗ». Основная продукция предприятия – это бензиновые и газобензиновые двигатели стандарта Евро-3, Евро-4 и Евро-5, устанавливаемые на автомобили ГАЗель, ГАЗель Next и УАЗ.

Схема электропроводки на карбюраторных моторах Уаз Буханка

Для взаимодействия электроприборов с карбюраторной системой автомобиля используется схема старого типа — придуманная для автомобилей УАЗ Буханка с 1954 по 1984 год.

Зачем мне нужна электрическая схема для такого автомобиля? Необходимость в руководстве по электропроводке для автомобиля может возникнуть не только при устранении неисправностей, мешающих работе автомобиля, но и при создании электроустановки с нуля.

Стоит помнить, что в автомобиле с карбюраторным двигателем есть два контура. Первый — простой, не имеющий электронного регулятора карбюратора (этот элемент появился после 1984 года и не включен в старые схемы).

Второй вариант немного сложнее (учитывается подключение контроллера карбюратора). Эту схему следует использовать, если вы хотите подключить к работе все электронные системы автомобиля, а не только зажигание и минимум необходимого для работы автомобиля.Для подключения упрощенной схемы достаточно проложить провод от аккумулятора через выключатель к замку зажигания для создания искры, а другой провод через реле и кнопку к стартеру для запуска двигателя.

Если генератор переменного тока вашего автомобиля не имеет встроенного регулятора напряжения, купите его и подключите к системе.

Электронные компоненты

Электрическая схема автомобиля УАЗ 452 представляла собой простую однопроводную схему.

Структурно он имел следующие решения:

  • Роль второго провода играл металлический корпус и прикрепленные к нему узлы и детали;
  • Все электронные узлы и исполнительные механизмы имели «-» вывод на корпус. Цена этого решения оправдывала несовершенство схемы.

Обратитесь к инструкциям по регулярной проверке контактов. Если они окислены, их следует очистить наждачной бумагой.

Система зажигания

На «452» также было установлено контактное зажигание:

  1. Провод «+» от аккумулятора подает ток к катушке зажигания;
  2. На прерыватель, ток подает специальный высоковольтный провод.

Управление освещением схема уаз буханка

В частности, рулевое управление и многие основные узлы были заимствованы у предшественника — ГАЗ-69. Соответственно, цена автомобиля осталась неизменной.

Модели первых лет выпуска оснащались ножным выключателем света, который имел несколько режимов работы:

  1. В первом положении активируется схема включения ближнего света и габаритных огней;
  2. Во втором положении активируется цепь ближнего и дальнего света.

Переработанный выключатель света имеет другой алгоритм работы:

в первом положении горят только габаритные огни;
во втором положении подается питание на габаритные огни и ближний свет.Примечание: Алгоритм с выключенными маркерными огнями является сервисным требованием

В заводском руководстве есть рекомендации по доработке старой схемы, где важно не перепутать контакты педального переключателя.Лучшее решение — заменить старый выключатель на современный, в котором используются только 3 группы контактов.Также более старые версии «452» не имели сигнализации, поэтому в электрической схеме:
установлен переключатель реле RS-57 (устанавливается в разрыв провода от клеммы «+» аккумулятора до переключателя индикатора);
контакт центрального реле закоротил сигнальную лампу на приборной панели.

Электропроводка схема уаз буханка с 1985 по 2013 года

В более поздних модификациях, с появлением впрыска, были внесены некоторые изменения в зажигание:

  1. В цепи «аккумулятор — катушка зажигания» был установлен дополнительный резистор;
  2. На клемму подключения катушки был выведен отдельный провод от стартера (рядом с дополнительным резистором)
  3. В более поздних моделях в цепь было установлено дополнительное реле стартера.

Вывод: Электрическая схема была изменена вместе с автомобилем. Этот фактор следует учитывать при планировании и выполнении ремонта во избежание нестандартных ситуаций.

Схема электропроводки УАЗ 469

Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
