Контроль движения автомобиля
Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:
На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов
Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее. Ремонт изделия невозможен
Ремонт изделия невозможен.
Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.
Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.
Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.
Снятие установка панели приборов Газель своими руками. Установка подмотки.
Для снятия панели приборов Газель и установки устройства подмотки понадобятся отвертка, головка на 8, нож для зачистки проводов от изоляции, изолента, специальный штырь для нажимания на стопор контакта в разъеме панели приборов. Специальный штырь очень хорошо получается из каленого самореза, слегка обточенного на наждаке.
В первую очередь снимаем заглушки под панелью.
Откручиваем четыре винта крепления рамки панели приборов и снимаем рамку.
Откручиваем четыре винта крепления комбинации приборов
Аккуратно вытаскиваем комбинацию приборов из панели и отсоединяем четыре разъема проводки.

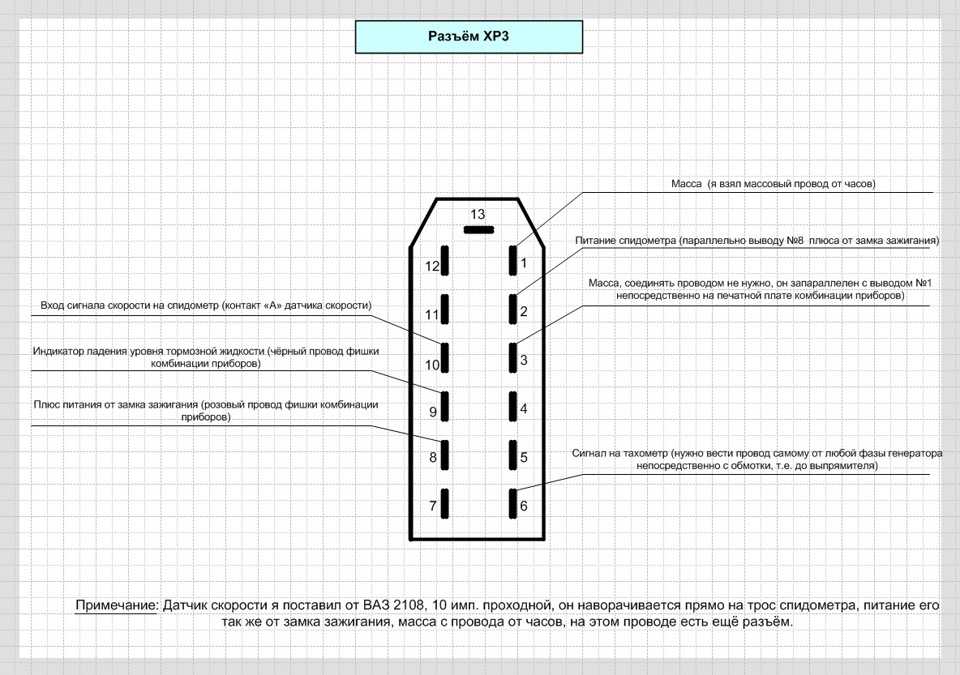

Находим колодку разъема Х3.
Оголяем по кругу провод массы на участке 7-8 мм.
Разжимаем жгут медных жил посередине — например штырем для нажимания стопора контакта — до получения отверстия между жил диаметром 2-3 мм.
В образовавшееся отверстие просовываем зачищенный на 15-20 мм. провод массы намотчика, обматываем его вокруг оголенного провода массы проводки.
Аккуратно заматываем скрутку изолентой.
Датчик скорости автомобиля Нива Шевроле
Устройство, используемое в этой машине, электронного типа, работающее согласно эффекту Холла. Он передает сигнал на блок управления каждый раз, когда автомобиль проходит один километр (это примерно 6004 импульсов). Чем быстрее едет машина, чем чаще датчик передает сигнал.
Схема датчика скорости подобного типа представляет собой катушку, сердцевик и полупроводник, которые во время работы прибора создают магнитное поле. От анализатора идут три провода, о которых было уже сказано выше, так что повторять нет смысла.
Располагается ДС Нивы на КПП, как и во многих других машинах, напрямую контактируя с валом.
Причины неисправности детектора:
- короткое замыкание;
- загрязнение;
- повреждение цепи или контактов;
- износ;
- производственный брак;
- механическое повреждение.
Датчик скорости Нива Шевроле
Замена анализатора подразумевает стандартный набор действий – отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.
-
Неисправности системы питания ваз 2110
-
Принцип работы спидометра ваз 2110
-
Доработки уаз патриот дизель
-
Течет задний тормозной цилиндр ваз 2107
- Гремят задние тормозные колодки ваз 2107
Изменение показания одометра
Имея программное обеспечение, к компьютеру подсоединяется программатор, и запускаются программы.
В PonyProg выбирается модель авто и год ее производства, после чего внизу выведется 16-ричный код, состоящий из двух строк.
В этом коде зашифрован пробег, который на данный момент внесен в флеш-память.
Далее запускается калькулятор пробега, в него вносится требуемое значение пробега, после чего он переведет цифровое значение в 16-ричный код, который нужно будет внести вместо выведенного в PonyProg.
После этого флеш-память впаивается на свое место на плате приборной доски, она собирается и устанавливается на автомобиль.
Если все работы выполнены правильно, значение на дисплее одометра поменяется на нужное.
Функционал
Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).
На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.
На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.
Как подключить прибор для намотки пробега ГАЗ, ВАЗ.
Начнем с автомобиля ГАЗ, у меня соболь, он на 100% схож с газелью. Поэтому у них по панелью приборов, в районе педали газа есть колодка, там проводов немного, но среди них есть ЗЕЛЁНЫЙ, вот он и есть наша цель. Выбираем самое невидное место, в оплетке и аккуратненько оголяем, чтобы наш крокодильчик мог запитать линию. И всё включаем в прикуриватель, поворачиваем зажигание и «ваш авто несется со скоростью 150 км/ч». Примерно за час наматывает 150 км, поэтому рассчитывайте время, если оставляете без присмотра намотку.
Теперь рассмотрим ВАЗ, у них у датчика скорости такой же разъем что и аварийное зажигание, тут просто берем и за место датчика цепляем блок АЗ-1. И ваш авто несется со скоростью 150 км/ч, стоя на парковке или пробке))).
Ещё из практики, при подключенной намотке, авто при движении немного тупит, но топлива ест меньше, поэтому это еще и помогает экономить.
ГАЗ 2705 | Проверка исправности состояния и замена датчика скорости движения
Проверка исправности состояния и замена датчика скорости движения
автомобиля (VSS)
ПРОВЕРКА
|
Модели с РКПП
1. Рассоедините разъем жгута электропроводки датчика. Вольтметром 2. Поддомкратьте передок автомобиля и установите его на подпорки. вручную повращайте противоположное, — напряжение должно колебаться Модели с АТ 3. Отсоедините электропроводку от соответствующего датчика скорости. |
ЗАМЕНА
|
1. Отсоедините от датчика скорости электропроводку. 2. Выверните крепежный винт и снимите датчик с картера трансмиссии. 3. Установка производится в обратном порядке. Не забудьте заменить |
Датчик скорости «Газель», устройство и замена
Автомобили «Газель» выпускаются с 1994 года и за это время претерпели множество изменений. В разное время на них использовались различные способы определения скорости.
Первый вариант

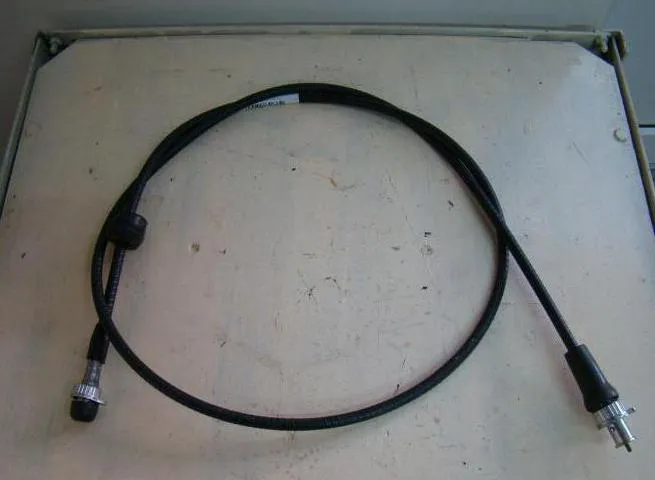

Ранние машины оснащались механическим спидометром с приводом от гибкого вала модели ГВ 310. Гибкий вал устанавливался одним концом на картер коробки передач, вторым крепился на корпусе спидометра. Привод осуществлялся от винтовой шестерни, установленной на вторичном валу в коробке передач. Он расположен ближе к заднему подшипнику вала.
Датчиком скорости «Газели» в этом случае служил сам прибор для измерения скорости. Гибкий вал вращал магнитный диск, создавая магнитное поле. Интенсивность его зависела от частоты вращения вала. Это поле поворачивало подпружиненную стрелку. Трос привода спидометра «Газель» на фото.
Обслуживание привода заключалось в своевременной смазке вращающихся узлов и контроле над пролеганием троса. Радиусы изгибов троса не должны быть более 150 мм.
Рестайлинговый вариант
С 2003 года машины стали оснащать новой комбинацией приборов с электронным спидометром. Новый датчик скорости «Газель» получил обозначение ДС-6 и устанавливался на картере коробки передач с левой стороны. Датчик имел механический привод по аналогии с тросом. На «Газель Бизнес» применялся такой же прибор.
В основу работы датчика положен принцип эффекта Холла. Любое изменение скорости фиксируется датчиком и передается в виде импульсов напряжения на контроллер электронного блока управления. Они имеют нижний предел около 1 Вольта и верхний – не ниже 5 Вольт.
Между скоростью и частотой импульсов имеется пропорциональная зависимость, поэтому погрешность датчика невелика. С увеличением скорости растет и частота импульсов, но в датчике есть конструкционное ограничение – показания счетчика импульсов не могут быть выше 6004 на один километр пробега. Контроллер рассчитывает скорость по числу импульсов и промежуткам времени между ними. Полученный сигнал передается на спидометр, расположенный на приборной панели автомобиля. На фотографии электронный датчик «Газели».
Конструкция датчика достаточно простая и, в целом, он не приносит проблем владельцам машин. Замена датчика скорости «Газель Бизнес» достаточно проста. Перед началом работ желательно отключить аккумуляторную батарею от бортовой сети автомобиля. Для снятия датчика необходимо снять люк, расположенный рядом с кулисой переключения скоростей. Доступ к датчику можно получить и снизу. Для ослабления крепежной гайки необходим ключ с размером зева 22 мм. После ослабления гайки датчик легко откручивается от руки и снимается с привода. С другой стороны он оснащен обычным разъемом с пластиковыми защелками.
Иногда наблюдается течь масла через привод датчика, которое замасливает контакты и нарушает работу. Сам привод фиксируется прижимной скобой, для снятия которой необходимо открутить один болт на 10 мм. После этого привод можно вынуть из картера коробки для замены кольцевой резиновой прокладки.
Третий вариант
Датчик скорости «Газель Некст» несколько отличается от предыдущих моделей. Он электромагнитный и имеет четыре провода, идущие на контроллер. Предыдущие датчики имели только три провода. Устройство нового типа на фото.
Датчик имеет номер детали А63R42.3843010-01, оснащен гайкой на 22 мм на корпусе и вкручен в картер коробки передач.
Отличия и преимущества
На ГАЗель лучше поставить двигатель от японского производителя Тойота, т.к. такой силовой агрегат обладает рядом преимуществ:
- Качественный мотор с надежными узлами.
- Все модели устойчивы к резкой смене температурного режима. Они стабильно переносят перегрев и воздействие низких температур.
- На силовых агрегатах от Тойтоты не появляются трещины между клапанными элементами.
- Механизм не прихотлив в обслуживании, у него простая конструкция. Необходимо только менять фильтрующие элементы и масло.
- Такой мотор помогает снизить уровень потребляемой топливной жидкости в 1,5-2 раза.
- Для удобства водителя механизм оборудован топливным насосным элементом высокого давления с электронным приводом.
- На таком двигателе легко регулируются клапанные элементы и выставляется зажигание.
Японский механизм помогает:
- улучшить показатели аэродинамики транспорта;
- сделать процесс управления автомобилем более комфортным;
- сократить время, необходимое для разгона;
- увеличить мощность транспортного средства;
- снизить уровень шума во время работы.
Благодаря коробке автомат, которая идет вместе с силовым агрегатом, упрощается процедура переключения передач.
Не работает спидометр на ВАЗ 2114
Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.
Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.
Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.
Процедура проверки ДС:
- Откройте крышку капота своего автомобиля;
- Уберите адсорбер для удобства;
- Найдите в районе ШТРУСа провод, идущий собственно на датчик;
- Найдите само устройство, расположенное под дроссельным узлом.
После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.
Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.
После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».
По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.
Замена датчика скорости ВАЗ 2114, ВАЗ 2115
Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».
Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:
- плоская и крестовая отвертки;
- плоскогубцы;
- набор ключей.
В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.
Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.
Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.
В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.
Описание ДС
Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.
Конструкция и принцип действия
Конструктивно по схеме эта деталь состоит из:
- привода спидометра;
- корпуса;
- а также самого контроллера с разъемом для подключения к бортовой сети.
Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.
По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.
Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.
Признаки неисправности
Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.
Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:
- спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
- в работе двигателя, в частности, на холостых оборотах проявляются сбои;
- увеличился расход топлива;
- работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
- двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
- если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
- в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
- в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).
https://youtube.com/watch?v=qiDmZLUuTMI
Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.
Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.
Датчик скорости взаимозаменяем 534.3843 ГАЗ-3110, УАЗ-3160, УАЗ-3165
Совпадение по номеру
Газ
3423843
Датчик скорости ГАЗ, УАЗ инжектор (круглый разъем) 6-ти имп. (534.3843) (ГАЗ) G-PART
zommer
3423843
Датчик скорости 406 дв.3110,3310,УАЗ (6/имп кругл (ZOMMER/3423843)
Соатэ
3423843
Датчик скорости ГАЗ-3110, ГАЗ-3302, 6-ти имп. круглый разъем с проводом
Пекар
3423843
Датчик скорости (6-имп, О-вилка, непрох) Г, Евро-3 CUMMINS 2.8 «Пекар»
Китай
3423843
Датчик скорости ГАЗ-3110, ГАЗель (круглый разъем/6 имп)
Энергомаш
3423843
Датчик скорости 6 имп.кругл.разъем
Автоваз
3423843
Датчик спидометра 342.3843 ГАЗ, УАЗ (49.3843)
Manover
3423843
Датчик скорости 6-ти импульсный (круглый разъем с проводом) ГАЗ-3110, УАЗ-Патриот аналог OEM NO 342.
АВАР
3423843
Датчик скорости 5-ст КПП 6-и имп. круг.разъем «АВАР»
Cartronic
3423843
Датчик скорости для а/м ГАЗ 3302, 3110 дв. 406 (6 имп. круглый) CARTRONIC
Электрика
3423843
Датчик спидометра 342.3843 3110 (круглый разъем, 6-ти импульс) (д-к скорости)
Курск
3423843
ДАТЧИК СКОРОСТИ ГАЗ-3110 6-ТИ ИМП. СЧЕТМАШ
Уаз
3423843
Датчик скорости (привод спидометра) ГАЗ-3102, 3110, 2217, 2705, 2752, 3302; УАЗ-3160 ** «ПЕКАР»
Россия
3423843
датчик скорости Г-3110,У-3160,65 (6 имп. круглый раз.) арт.342.3843 (Счётмаш г.Курск)
Змз
3423843
Датчик скорости ГАЗ,УАЗ/6 имп./круглый разъем/534.3843/35172.03/Энергомаш/
Калуга
3423843
Датчик скорости 5-ст КПП 6-и имп. круг.разъем «Калуга», шт
. 2705, 33021 «»
|
. 3.14. |
|
. 9.50. ( ) |
, . ; . . .
. , . . , . . 6 . , , , , .
|
. 9.51. : 1 , 2 5-54, 3 |
, p. 9.51. 5-54 10 3 , 6+1 200250 . :
60 / 93,7100
100 / 157,2 166,6
100 Km/h 1 . +1%.
|
. 9.52. : 1 , 2 , 3 , R1 -0,25-10 , V1 102 |
. ( ) , , . , , .
|
. 9.53. : 1 ; 2 ; 3 5-54 |
, . 9.53. 5-54 1 6 , 122 200250 . 240 1000+100 -1, 960 4000 -1.
, , .
. . 90 . .
. , , , . , , .
|
P. 9.54. : 1 ; 2 ; 3 1 , 4 , R1 -2-330 , R2 -2-120 , R -2-15 |
, . 9.54. RI, 0, R2 1/2, R3 . . : 330+15 , 11+5 . 70 ( ) 118+10 .
.
, . , , . , .
25 14001900 , 80 200270 .
|
. 9.55. : 1 ; 2 ; 3 1 ; R1 -2-250 |
80 , .
. , 104109 .
. , 23. 3839. , , , .
|
. 9.56. : 1 ; 2 ; 3 1 ; 4 ; R1 -2-180 ; R2 -2-60 |
, . 9.56. R1 1,5 /2, R2 4,5 /2. .
290330 , 1,5 /2 170200 , 4,5 /2 5080 .
. 0,40,8 /2 . 111-. , , .
, . .
|
. 9.57. : 1 , 2 , 3 |
30 I ( 5-48). , . 12 14 +0,4 .
Как поменять датчик скорости на газели
Газель выпускается с 1994 года и за это время претерпела множество изменений. В разное время они были оснащены различными методами определения скорости.
Первые автомобили были оснащены гибкой осью, механическим спидометром, перемещающимся с модели GV 310. Гибкая ось была закреплена на коленчатом валу коробки передач, а другим концом на корпусе спидометра. Это движение создавалось спиральной шестерней, установленной на вторичном валу коробки передач. Это было близко к задней части шахты.
Датчик скорости Газели в данном случае являлся самим устройством для измерения скорости. Гибкий вал вращает магнитный диск, создавая магнитное поле. Его интенсивность зависела от скорости вращения вала. Это поле вращает пружинный указатель. Трос спидометра Газели на фото.
Обслуживание устройства заключалось в своевременной смазке вращающихся частей и контроле трассы кабеля. Лучи изгиба кабеля не должны превышать 150 мм.
Датчик Скорости Газель
Газель не работает датчик скорости
Датчик скорости автомобиля (ДСА) сконструирован по принципу эффекта Холла и выдает на контроллер частотно – импульсный сигнал. Частота сигнала прямопропорциональна скорости движения автомобиля. Контроллер использует этот сигнал для управления работой двигателя на холостом ходу и посредством регулятора холостого хода, управляет подачей воздуха в обход дроссельной заслонки. ДСА выдает примерно 6004 импульса на каждый километр пройденного автомобилем пути. По временному интервалу между импульсами контроллер определяет скорость движения автомобиля. Кроме того, данный сигнал может использоваться спидометром установленным на панели приборов. Внешний вид датчика скорости движения автомобиля показан на Фото-1.
Что бы добраться к датчику скорости на «Газели» необходимо раскрутить все шурупы, крепящие лючок вокруг рукоятки переключения передач:

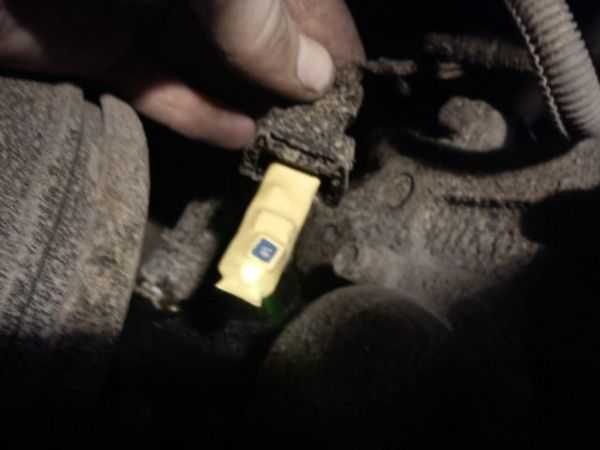

Вытаскиваем и разъединяем фишку датчика. Проверку работоспособности ДСА следует начинать с наличия заземления на контакте «3» и напряжения питания (+12В.) на контакте «1». Черный провод это минус а желтый – плюс, зеленый идет к контроллеру и к щитку приборов, видно по схеме:
Где под номером 66 указан наш датчик скорости. Так же мы видим что плюс, идущий к нашему датчику приходит к жабке заднего хода, так что если светятся фонари заднего хода при включении задней передачи и зажигания, значит предохранитель можно не проверять.
А вот электросхема, собрав которую, можно проверить сам датчик скорости:
Или подключить к разъему другой (заведомо исправный) датчик, включить зажигание и крутануть вал датчика и посмотреть на стрелку спидометра, дернулась – значит все исправно, следует заменить датчик.

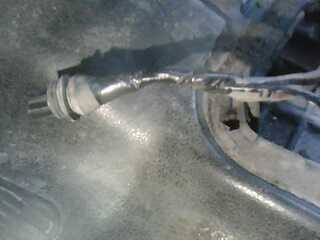

В моем случае не было минуса на черном проводе. Зачистил его и подмотал дополнительную массу:
Скрутку пропаял и хорошо заизолировал:
Провод пропустил под резиновым ковриком и прикрутил между сидений к массе:
ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА УАЗ, ВАЗ.
Для подключения в фишку датчика скорости лучше подойдёт подмотка с фишкой, для этого включаем зажигание, в фишку датчика скорости подключаем подмотку, зеленый светодиод должен загореться, отверткой выставить нужную скорость.
Не подключать в иномарки, фишка похожа, но распиновка проводов другая, подмотка сгорит сразу!
ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА ГАЗЕЛЬ БИЗНЕС, ГАЗЕЛЬ.
Фишка датчика скорости газели круглая, ответную часть найти затратно, поэтому подключение проводками. На подмотке провода подписаны на кембриках.

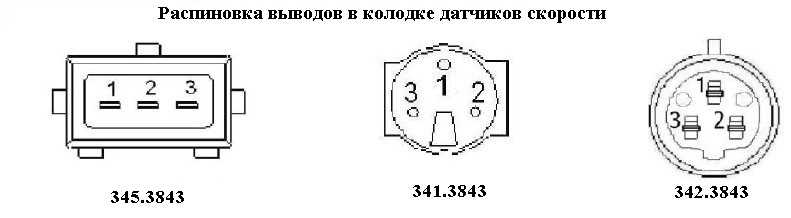

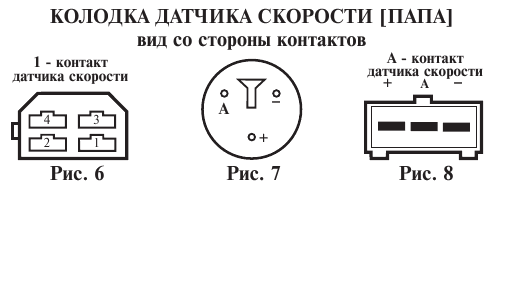

Вот распиновка фишки на датчик скорости газели.

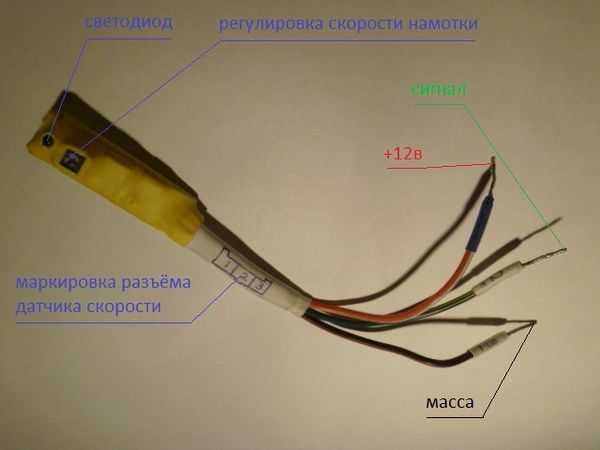

Вставляем провода подмотки, включаем зажигание, зеленый светодиод загорится, отверткой выставить нужную скорость.
ВРЕЗКА ПОДМОТКИ В ПРОВОДКУ.

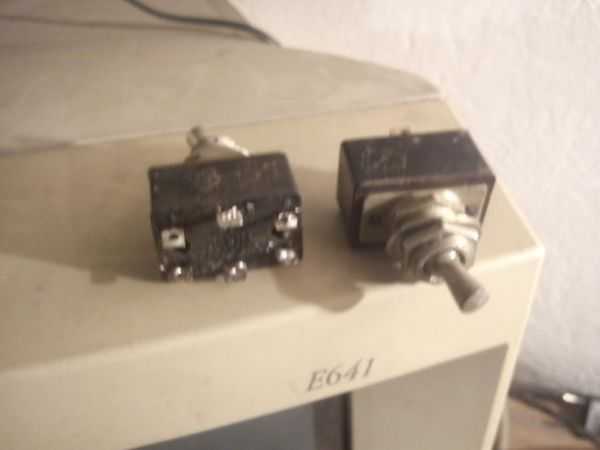

Многих не устраивает, что надо постоянно лазить под машину, вот инструкция, как подключить подмотку за щитком приборов (на патриоте, патриоте с новой панелью и на газели подключение одинаковое, фишка за панелью ХР3). Для подключения сперва подготовим подмотку, понадобится провода, паяльник, изолента, инструменты и найти тумблер на шесть выводов с двумя положениями переключения, отлично подходят эти:

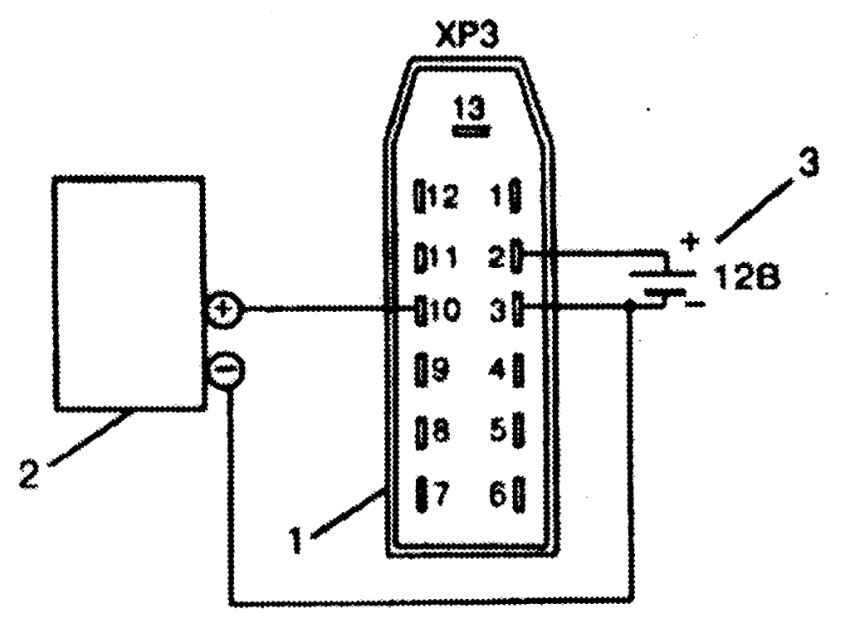

Далее спаиваем провода по этой схеме:

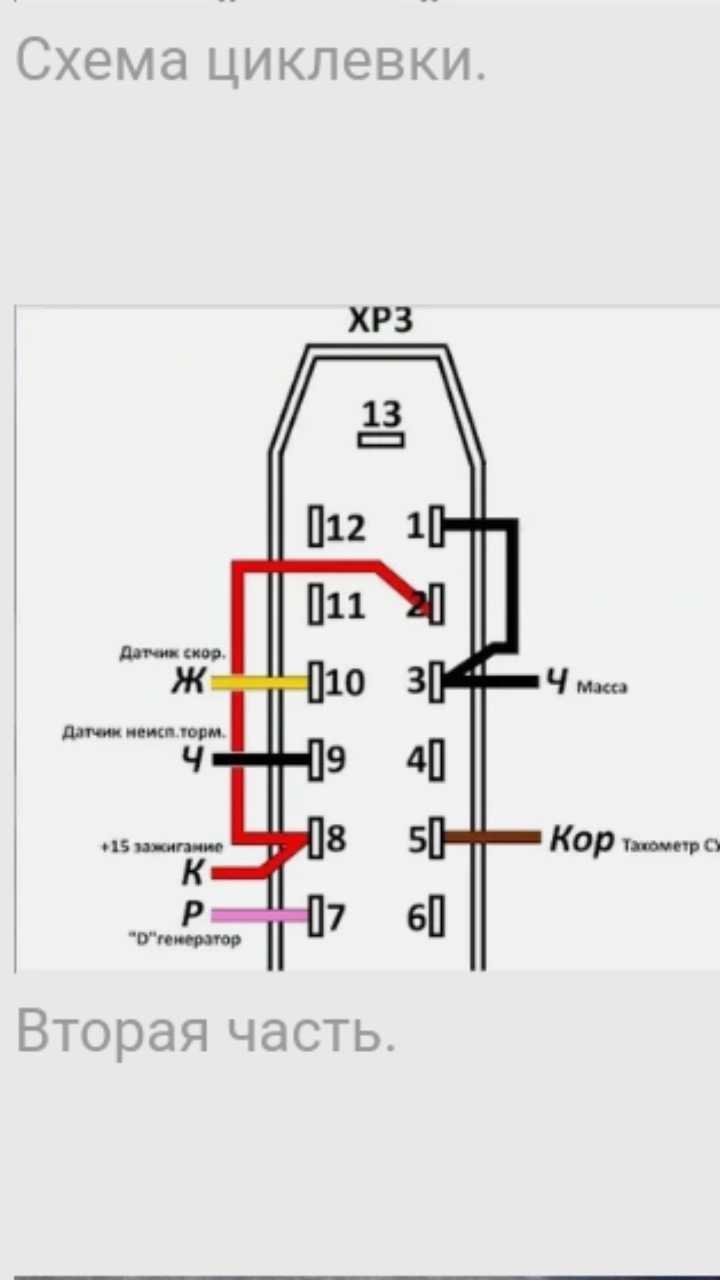

После снимаем панель приборов, фишка ХР3, на фото провода, к которым надо подключиться.
Сигнальный провод идёт двойной, режем оба. После того, как всё подключили проверяем и выставляем нужную скорость, тумблер прячем, где считаем удобно.
Теперь при движении в первом положении тумблера всё работает штатно, во втором положении спидометр будет работать от подмотки, при этом ездить на авто можно.
Точки для врезки в спидометр уаз хантер, «булка» с спидометром АП.
Прошивки ВАЗ M73
Прошивки ВАЗ M74
Прошивки ВАЗ M75
Прошивки ГБО M74
Прошивки ВАЗ М17.9.7
Прошивки ВАЗ Я7.2+
Прошивки ВАЗ М7.9.7(+)
Прошивки ВАЗ «классика»
Прошивки ВАЗ (ГБО)
Lenovo S750 Прошивка, ROOT, установка TWRP, BackUp прошивки
Покупал тут http://goo.gl/u2W98QAliexpress.com http://goo.gl/yRMLLPГруппа VK http://vk.com/garant_500
Всё что нужно для прошивки – http://4pda.ru/forum/index.php?showto.
Прошивка версии 1.1 – http://4pda.ru/forum/index.php?showto.
TWPR CWM – https://disk.yandex.ua/public/?hash=r.
Принцип работы
Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.
Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.
Контактные датчики
Основой таких устройств является соответствующая микросхема со специальной пластинкой и усилительной схемой. Микросхема и магнит не двигаются. Для изменения магнитного поля и считывания импульсов вращаются кольца со специальными прорезями. Наличие небольших разъемов позволяет считывать показатели для отображения на приборах. По такому принципу сделан датчик скорости КамАЗ 5320 старого образца.
Однако на отечественных моделях, в том числе 4308, 53504 (название появилось у некоторых модификациях после рестайлинга 44108) техническая система усовершенствована. Так же можете прочитать про Развести колодки на Камазе – Правильная установка колодок.
Бесконтактные датчики
Устройство работает на эффекте Холла, но конструкция отличается. На валу агрегата (КПП или редуктора моста) находится ротор или импульсный диск с участками, являющимися намагниченными. Между микросхемой Холла и ротором предусмотрен зазор, но при этом импульсные сигналы успешно считаются через стандартные разъемы. Такая схема скорости датчика КамАЗ считается надежной, так как запчасти меньше взаимодействуют друг с другом и предотвращается нежелательное механическое влияние.
Первый вариант
Ранние машины оснащались механическим спидометром с приводом от гибкого вала модели ГВ 310. Гибкий вал устанавливался одним концом на картер коробки передач, вторым крепился на корпусе спидометра. Привод осуществлялся от винтовой шестерни, установленной на вторичном валу в коробке передач. Он расположен ближе к заднему подшипнику вала.
Датчиком скорости «Газели» в этом случае служил сам прибор для измерения скорости. Гибкий вал вращал магнитный диск, создавая магнитное поле. Интенсивность его зависела от частоты вращения вала. Это поле поворачивало подпружиненную стрелку. Трос привода спидометра «Газель» на фото.
Обслуживание привода заключалось в своевременной смазке вращающихся узлов и контроле над пролеганием троса. Радиусы изгибов троса не должны быть более 150 мм.
